Сложность разборки:
Легко

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса vivo Y1s (виво Y1S) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать vivo Y1s, Шаг 1/1

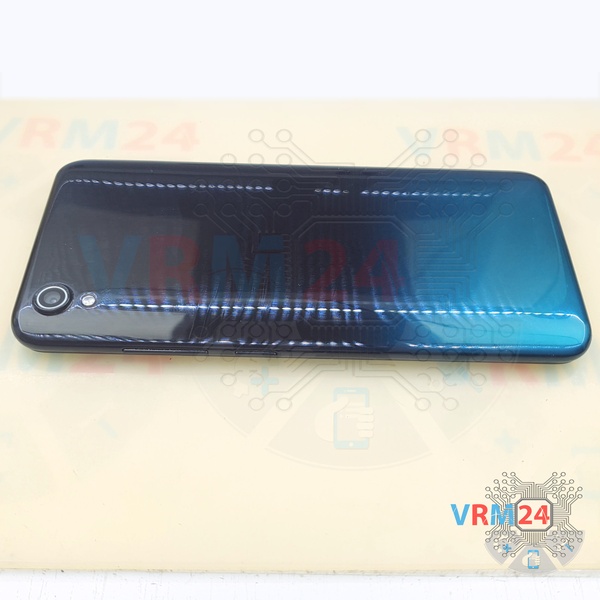

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед разборкой не забудьте выключить телефон.


Как разобрать vivo Y1s, Шаг 2/1 Как разобрать vivo Y1s, Шаг 2/2 Как разобрать vivo Y1s, Шаг 2/3 Как разобрать vivo Y1s, Шаг 2/4

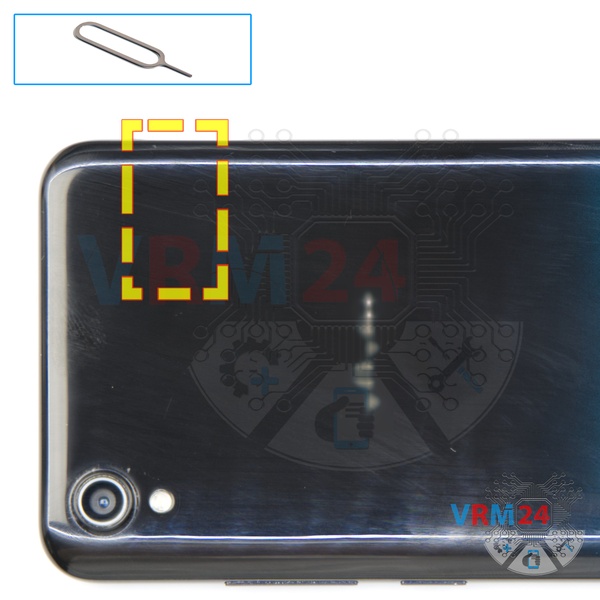

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать vivo Y1s, Шаг 3/1 Как разобрать vivo Y1s, Шаг 3/2 Как разобрать vivo Y1s, Шаг 3/3 Как разобрать vivo Y1s, Шаг 3/4

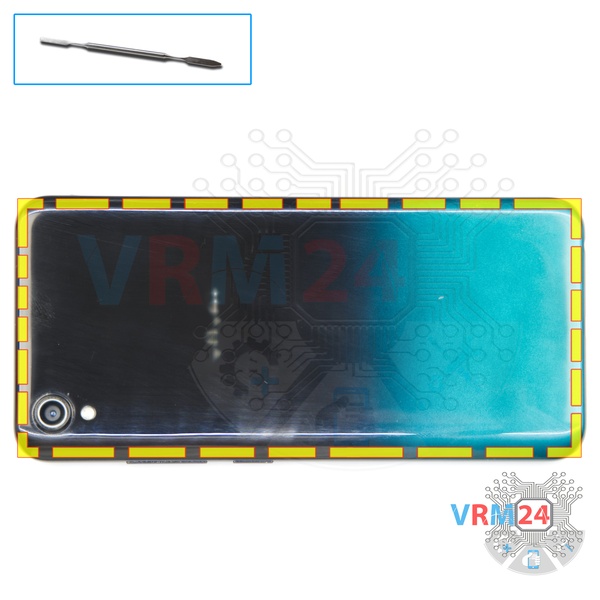

Шаг 3. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.


Как разобрать vivo Y1s, Шаг 4/1 Как разобрать vivo Y1s, Шаг 4/2 Как разобрать vivo Y1s, Шаг 4/3 Как разобрать vivo Y1s, Шаг 4/4

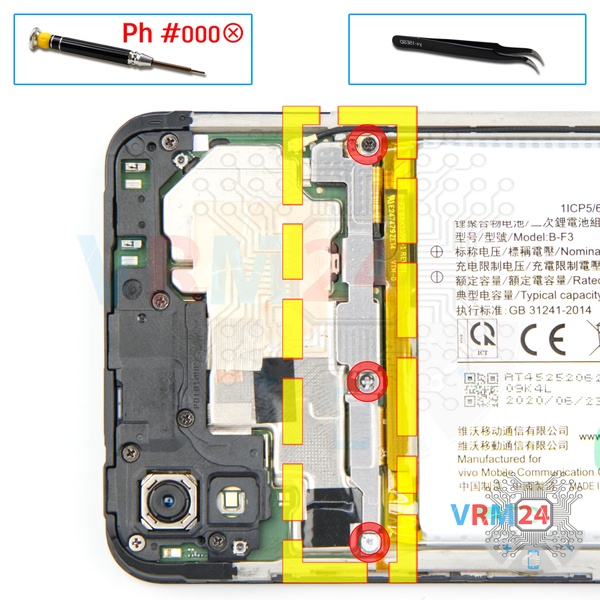

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 3 винта и снимите фиксатор, удерживающий разъемы.


Как разобрать vivo Y1s, Шаг 5/1 Как разобрать vivo Y1s, Шаг 5/2

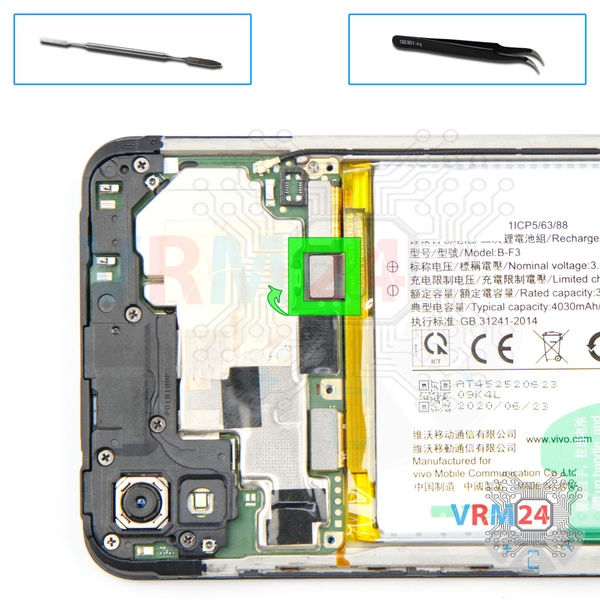

Шаг 5. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора.

ℹ️️ Модель vivo Y1S оснащена аккумулятором B-F3 емкостью 4030 мАч.

⚠️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.


Как разобрать vivo Y1s, Шаг 6/1 Как разобрать vivo Y1s, Шаг 6/2 Как разобрать vivo Y1s, Шаг 6/3 Как разобрать vivo Y1s, Шаг 6/4

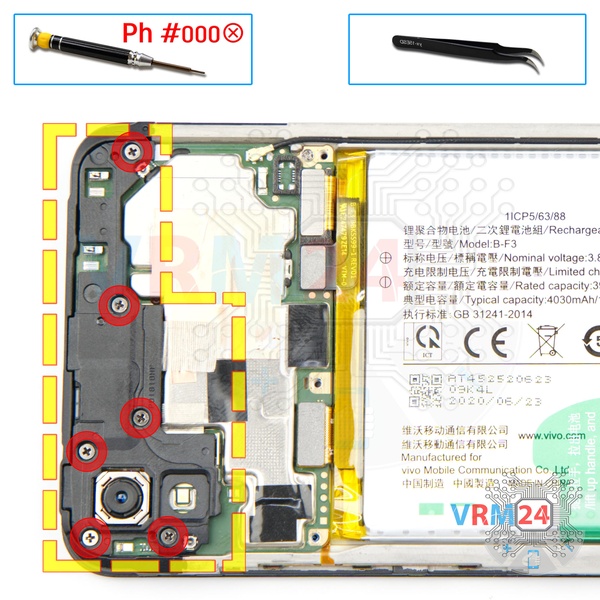

Шаг 6. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите 6 винтов и снимите крышку.


Как разобрать vivo Y1s, Шаг 7/1 Как разобрать vivo Y1s, Шаг 7/2

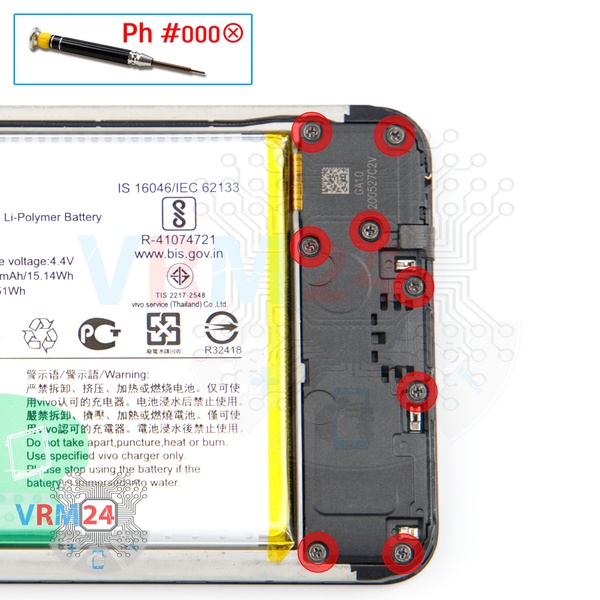

Шаг 7. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 8 винтов.


Как разобрать vivo Y1s, Шаг 8/1 Как разобрать vivo Y1s, Шаг 8/2 Как разобрать vivo Y1s, Шаг 8/3 Как разобрать vivo Y1s, Шаг 8/4

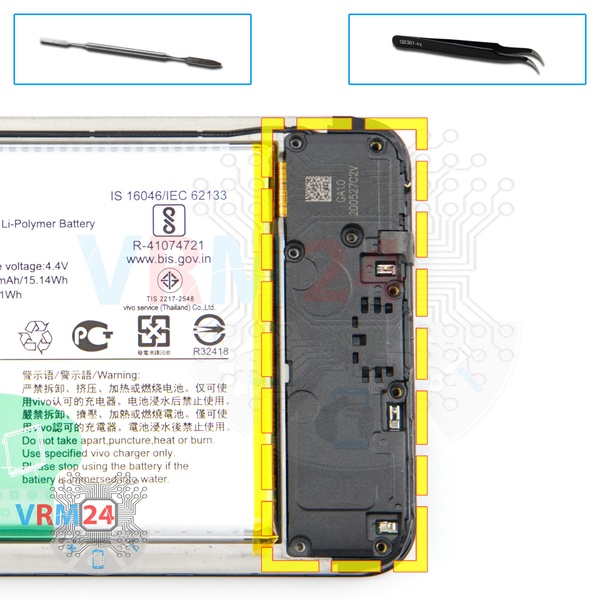

Шаг 8. Отсоединяем динамик

Снимите крышку с полифоническим динамиком внутри.


Как разобрать vivo Y1s, Шаг 9/1 Как разобрать vivo Y1s, Шаг 9/2

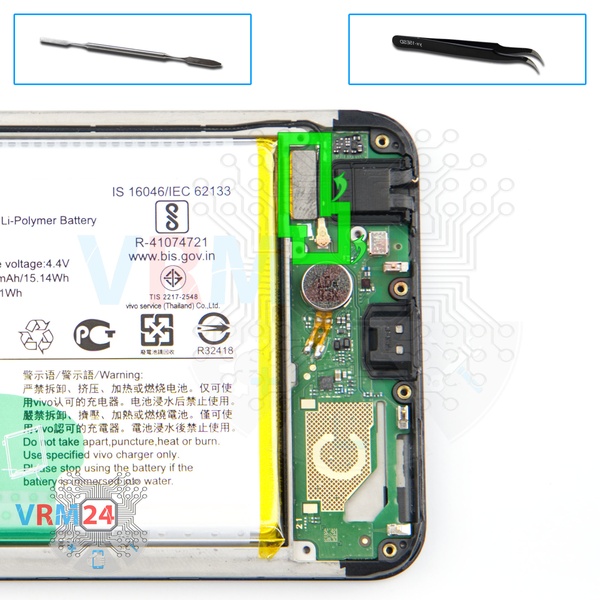

Шаг 9. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, шлейф к материнской плате, на дочерней плате.

⚠️ Не тяните за кабель и не поддевайте его острым предметом. Разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).


Как разобрать vivo Y1s, Шаг 10/1 Как разобрать vivo Y1s, Шаг 10/2 Как разобрать vivo Y1s, Шаг 10/3

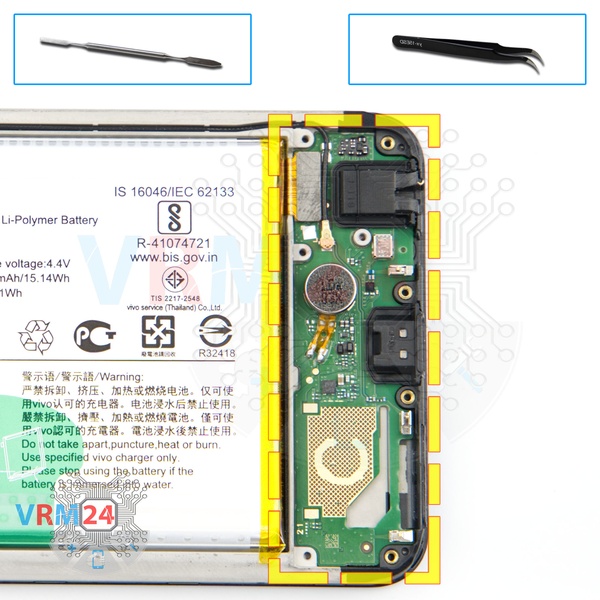

Шаг 10. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, вибромотор, гнездо для наушников, пружинные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать vivo Y1s, Шаг 11/1 Как разобрать vivo Y1s, Шаг 11/2 Как разобрать vivo Y1s, Шаг 11/3

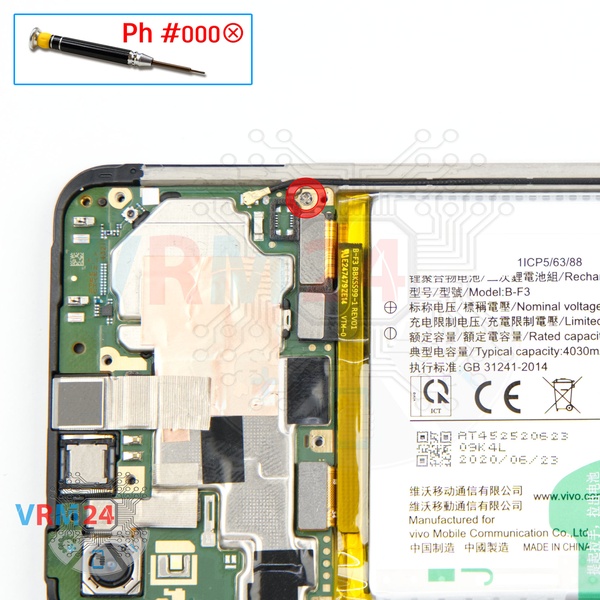

Шаг 11. Откручиваем винт

С помощью отвертки (Philips 1,5 мм PH000) открутите один винт.


Как разобрать vivo Y1s, Шаг 12/1 Как разобрать vivo Y1s, Шаг 12/2 Как разобрать vivo Y1s, Шаг 12/3 Как разобрать vivo Y1s, Шаг 12/4

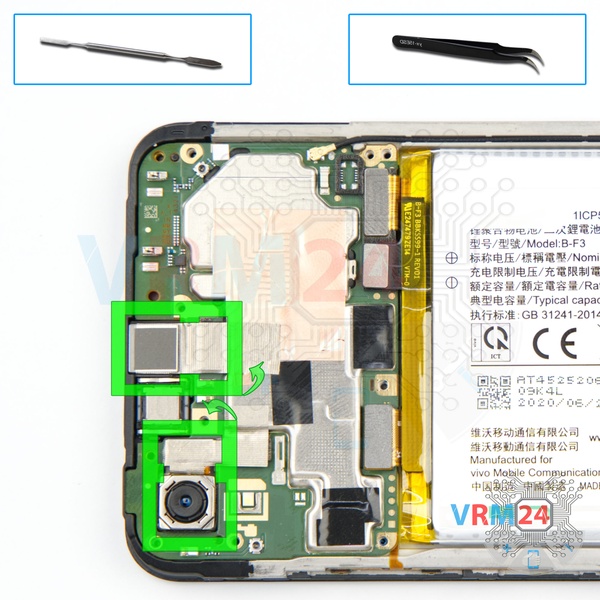

Шаг 12. Отсоединяем камеры

Подденьте разъемы и снимите тыльную и фронтальную (селфи) камеры.


Как разобрать vivo Y1s, Шаг 13/1 Как разобрать vivo Y1s, Шаг 13/2

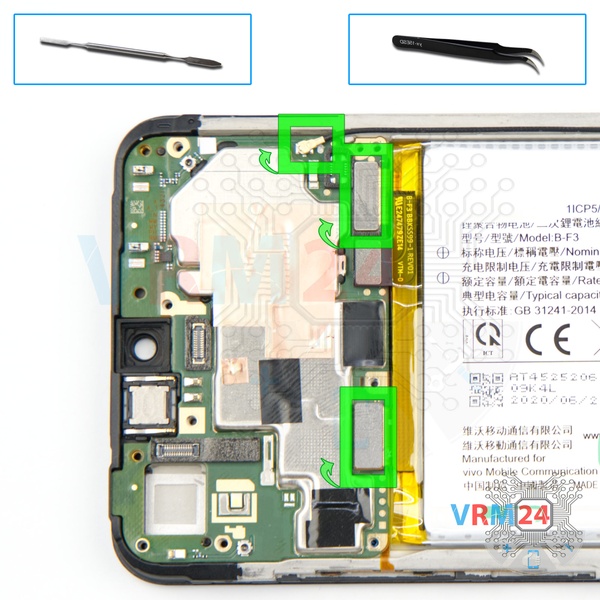

Шаг 13. Отсоединяем коннекторы

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать vivo Y1s, Шаг 14/1 Как разобрать vivo Y1s, Шаг 14/2 Как разобрать vivo Y1s, Шаг 14/3

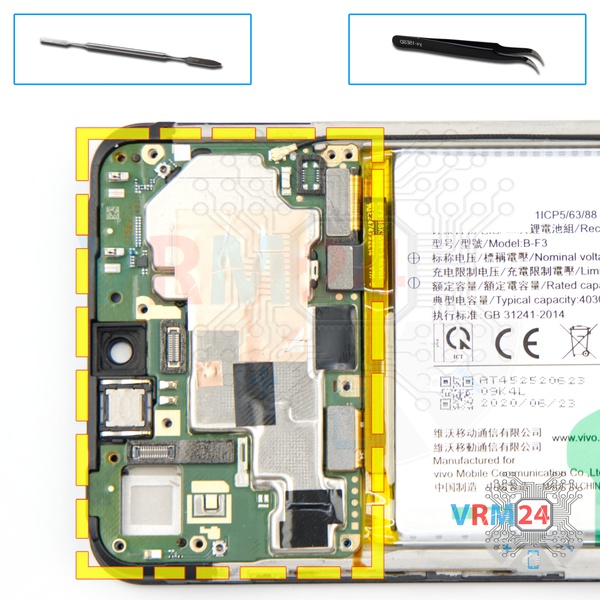

Шаг 14. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать vivo Y1s, Шаг 15/1 Как разобрать vivo Y1s, Шаг 15/2 Как разобрать vivo Y1s, Шаг 15/3

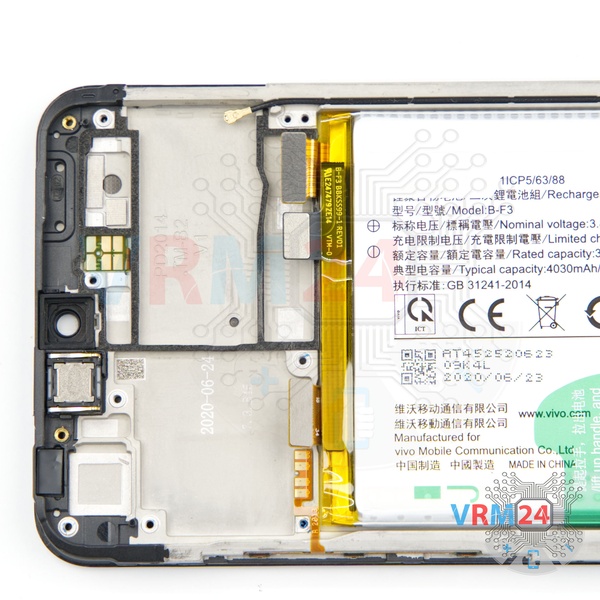

Шаг 15. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: слуховой динамик, аккумулятор и коаксиальный кабель.

Подробные видео инструкции по разборке и ремонту vivo Y1s от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей vivo Y1s , выпущенных для рынков разных стран.
