Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Xiaomi 13 Pro (Ксиоми 13 Про) с описанием каждого шага и необходимого набора инструментов.


Автор / Специалист по созданию контента с 10+ летним опытом работы


Как разобрать Xiaomi 13 Pro, Шаг 1/1

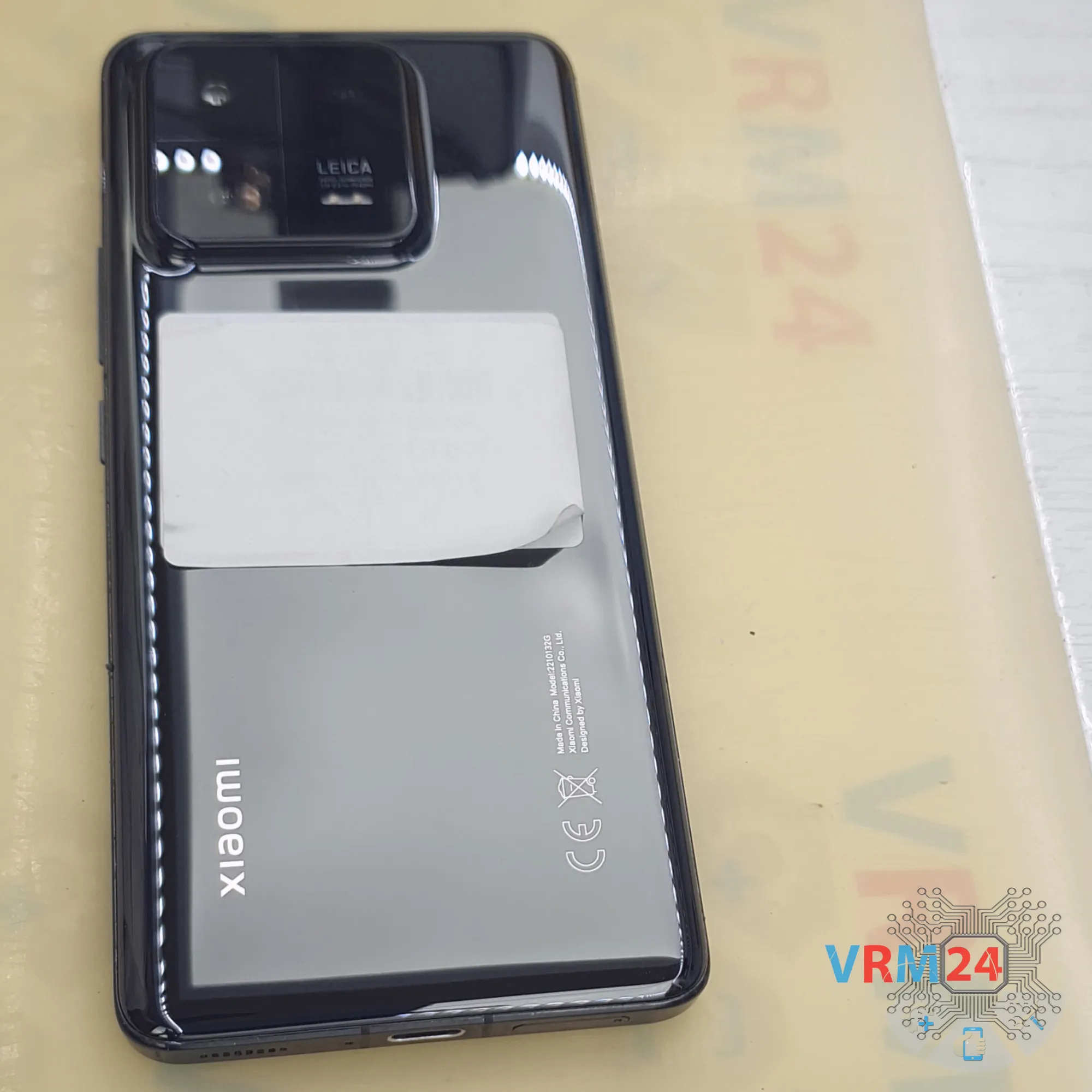

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Xiaomi 13 Pro, Шаг 2/1 Как разобрать Xiaomi 13 Pro, Шаг 2/2 Как разобрать Xiaomi 13 Pro, Шаг 2/3

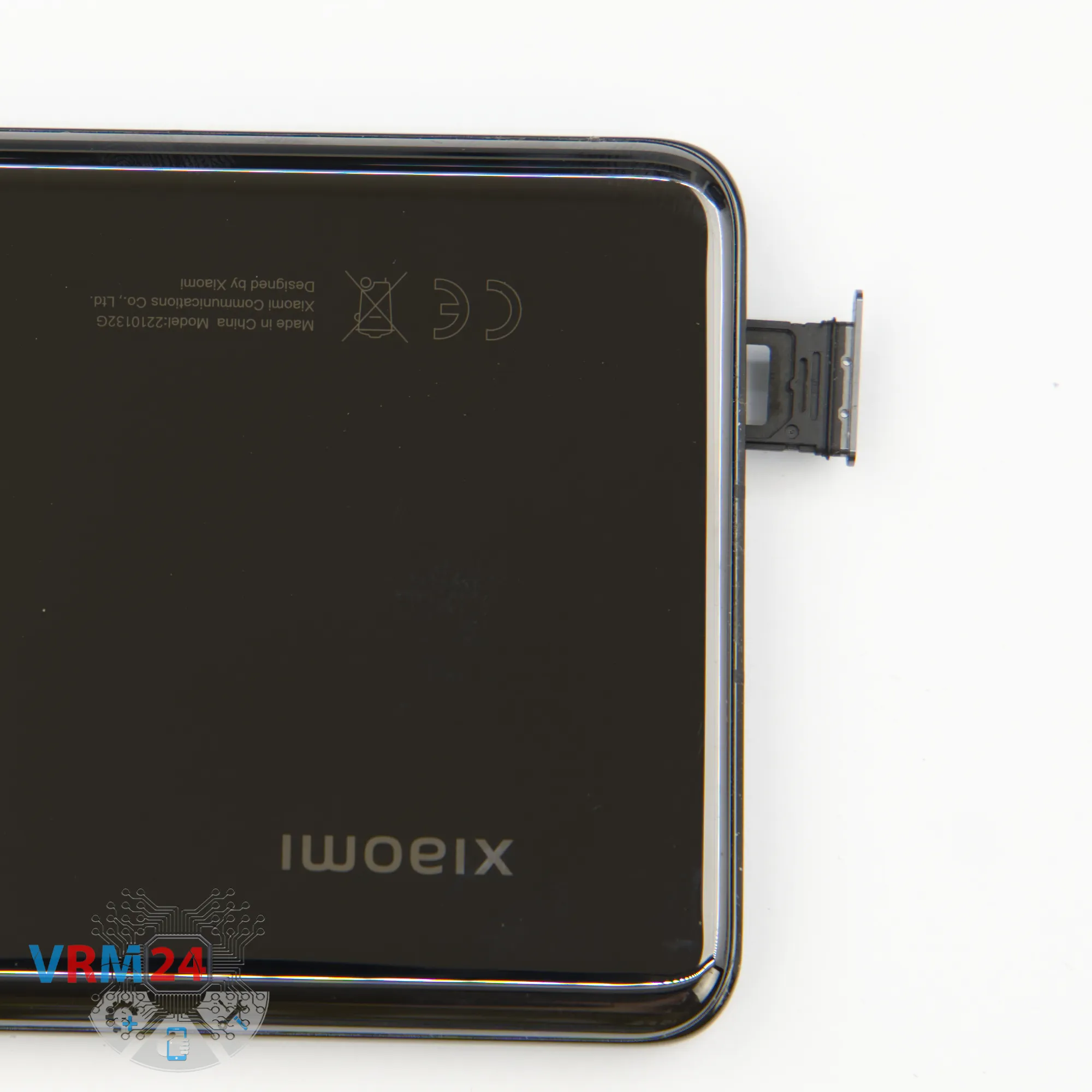

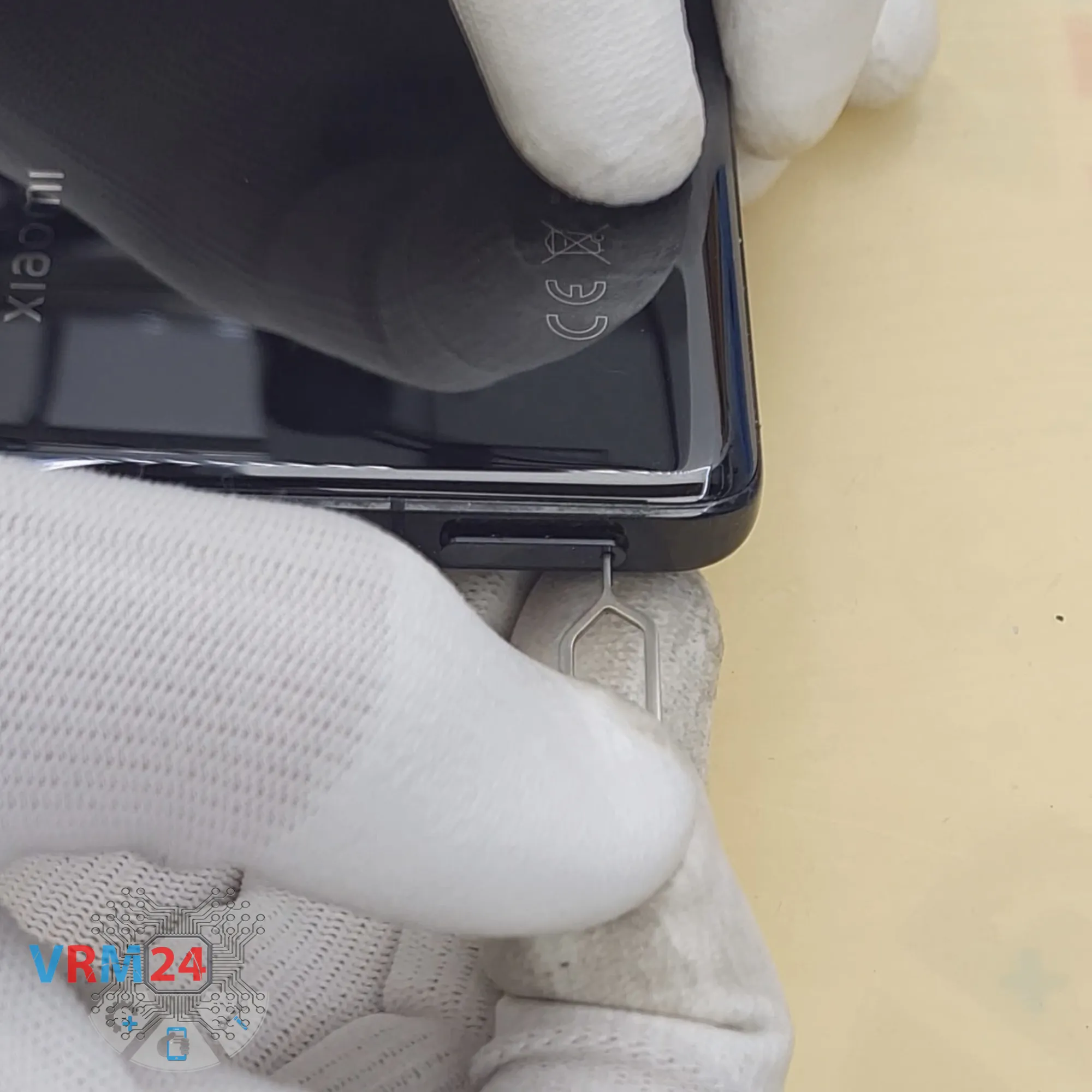

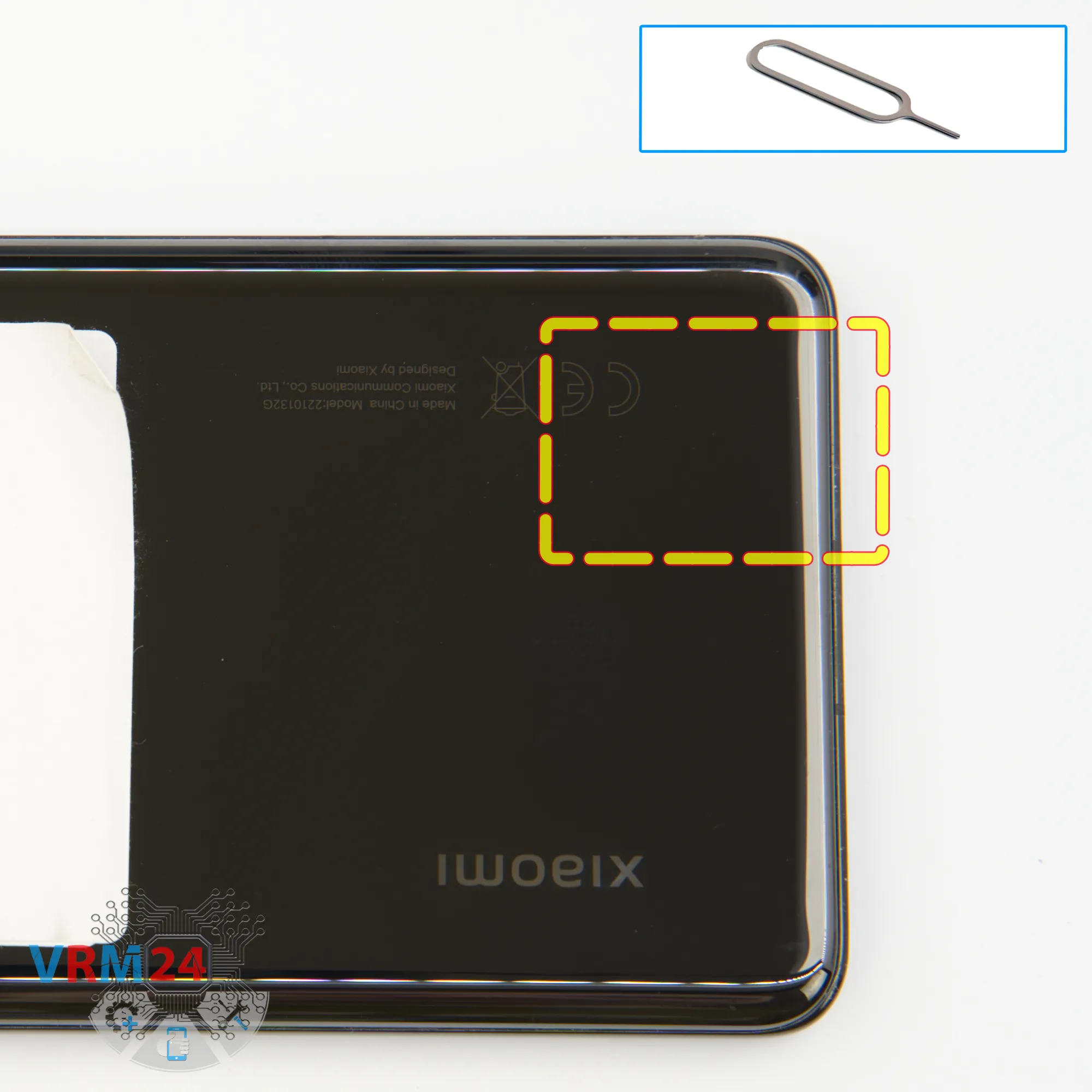

Шаг 2. Вынимаем Лоток карт

Вначале, как обычно, нужно извлечь лоток для SIM-карт. Для этого используем специальный инструмент (или скрепку). Вставляем ее в отверстие и аккуратно нажимаем, чтобы лоток выдвинулся.


Как разобрать Xiaomi 13 Pro, Шаг 3/1 Как разобрать Xiaomi 13 Pro, Шаг 3/2 Как разобрать Xiaomi 13 Pro, Шаг 3/3 Как разобрать Xiaomi 13 Pro, Шаг 3/4

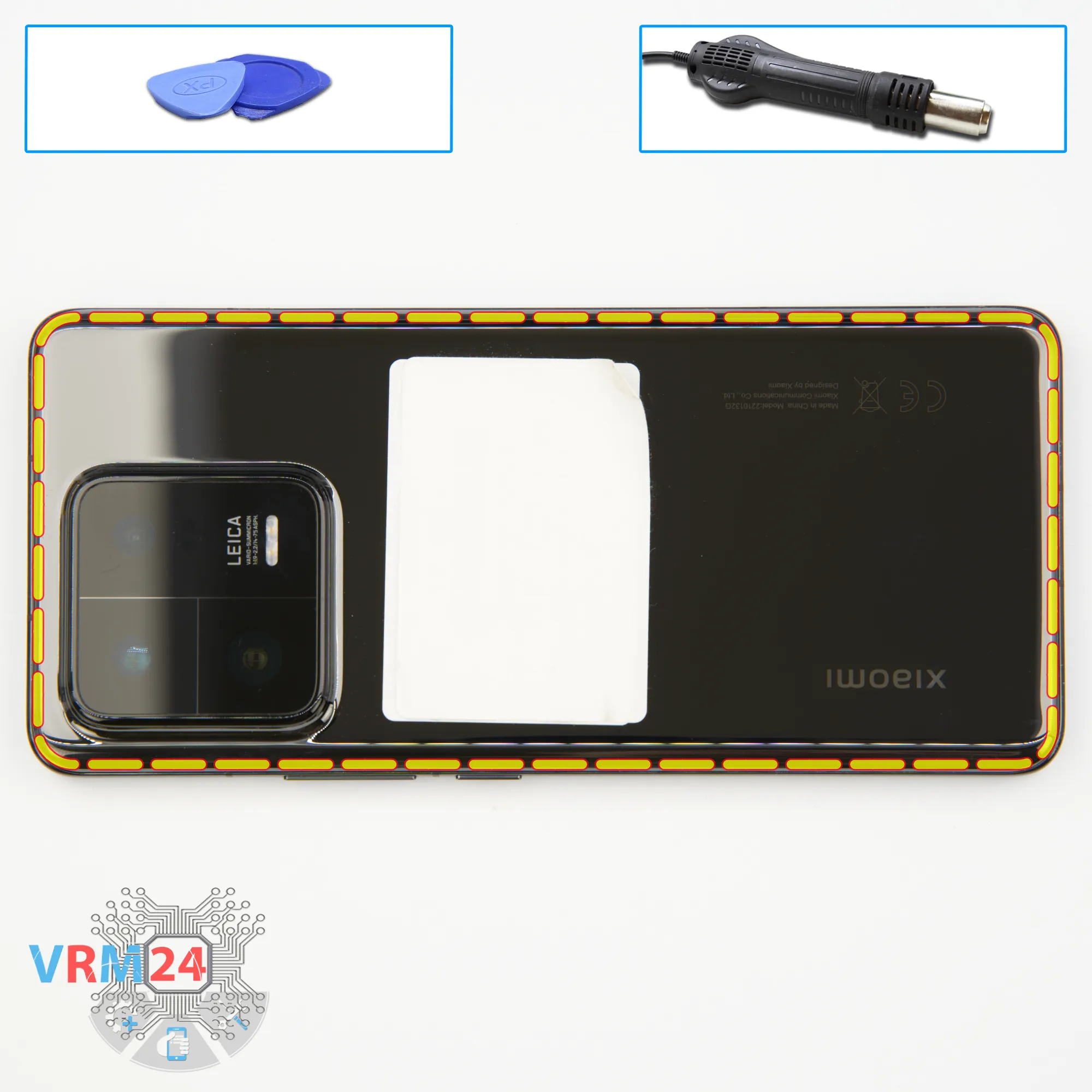

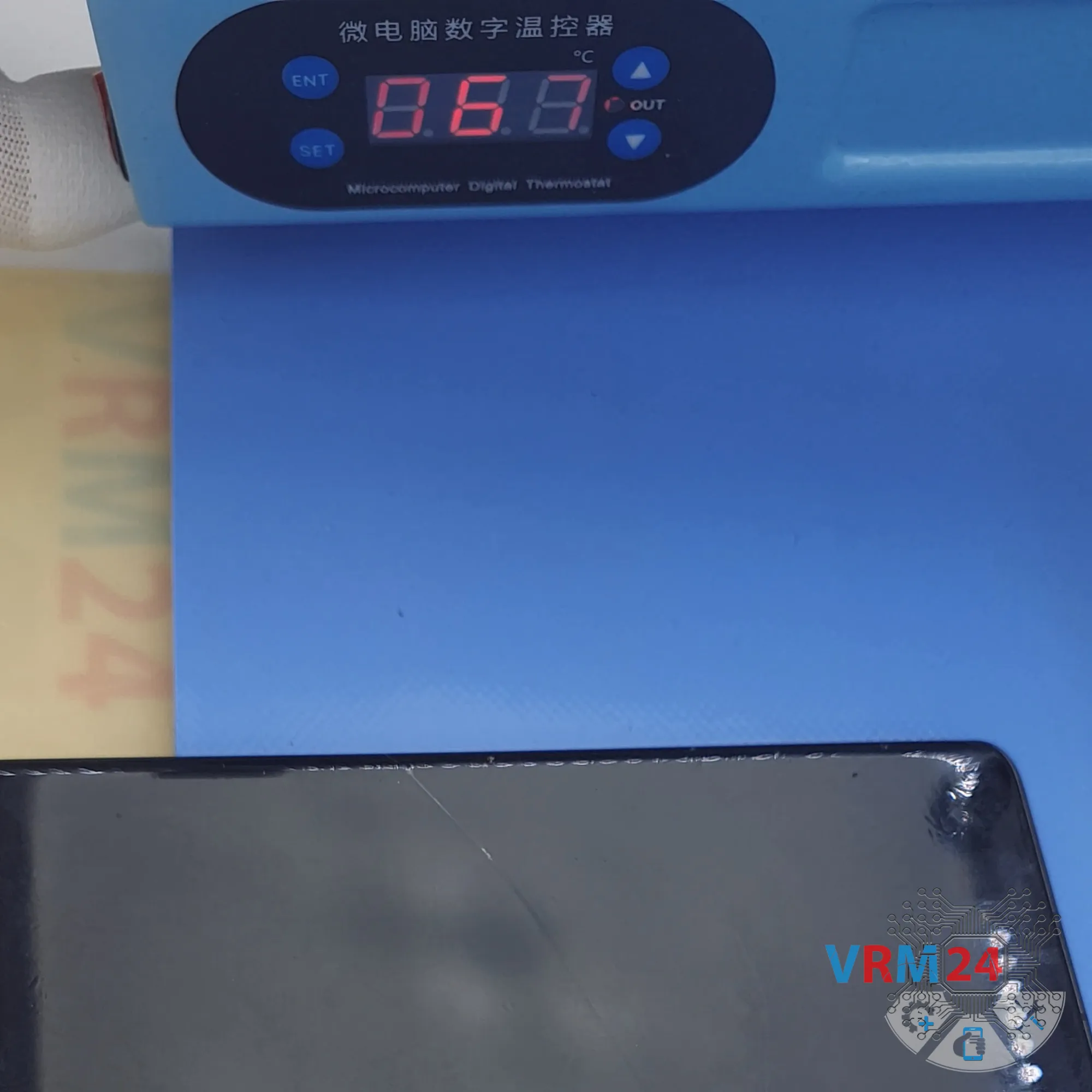

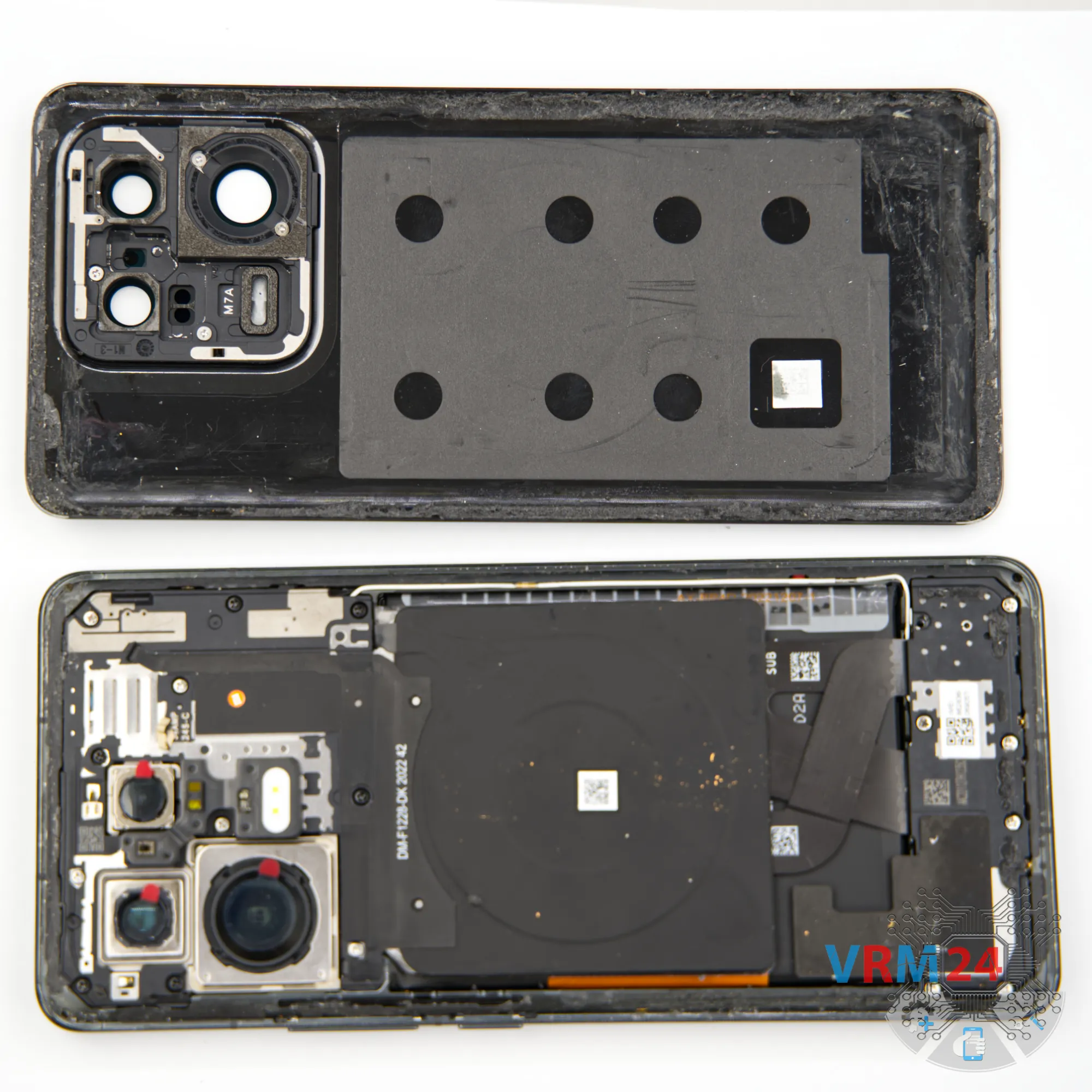

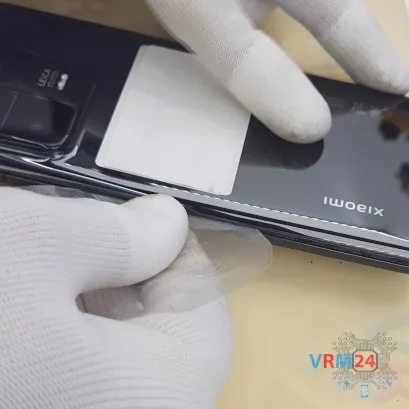

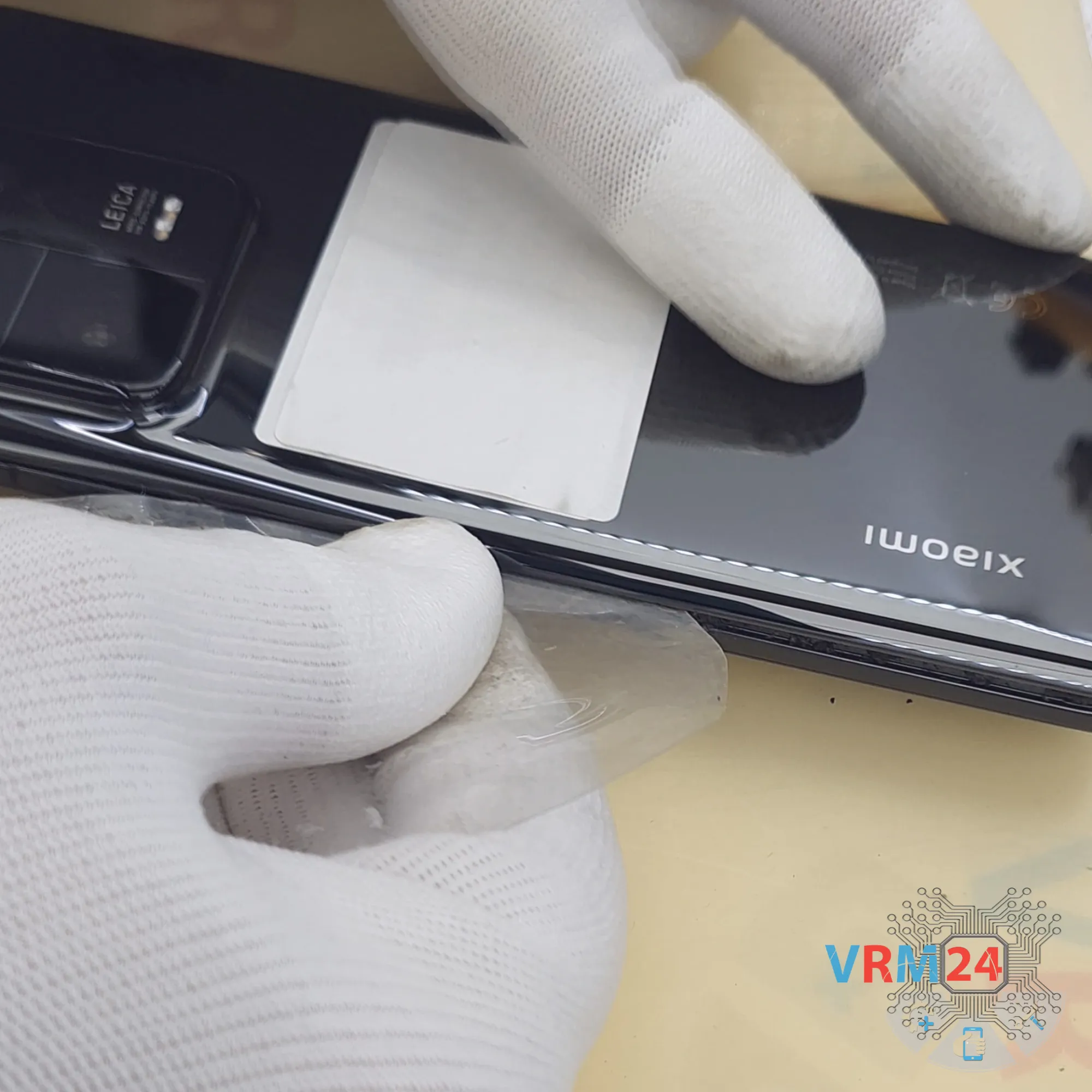

Шаг 3. Открываем заднюю крышку

Затем переходим к нагреву задней крышки.

Для этого используем нагревательный коврик, но можно использовать и фен.

Нагреваем крышку до температуры приблизительно 70 градусов по Цельсию.

И через 5-10 минут можно приступать к отсоединению крышки.

Чтобы отсоединить крышку, мы используем тонкую пластиковую пленку. Вставляем ее в зазор между задней крышкой и корпусом и медленно проводим по краю, разрезая клеевой слой.

Будьте особенно внимательны вокруг камер, чтобы случайно не повредить линзы.


Как разобрать Xiaomi 13 Pro, Шаг 4/1 Как разобрать Xiaomi 13 Pro, Шаг 4/2 Как разобрать Xiaomi 13 Pro, Шаг 4/3

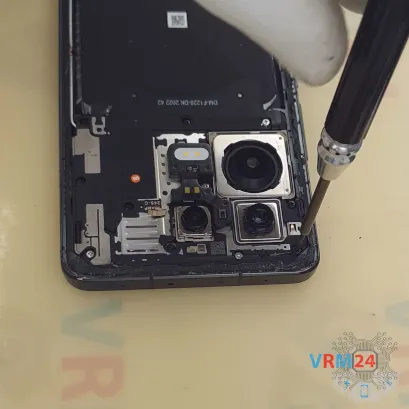

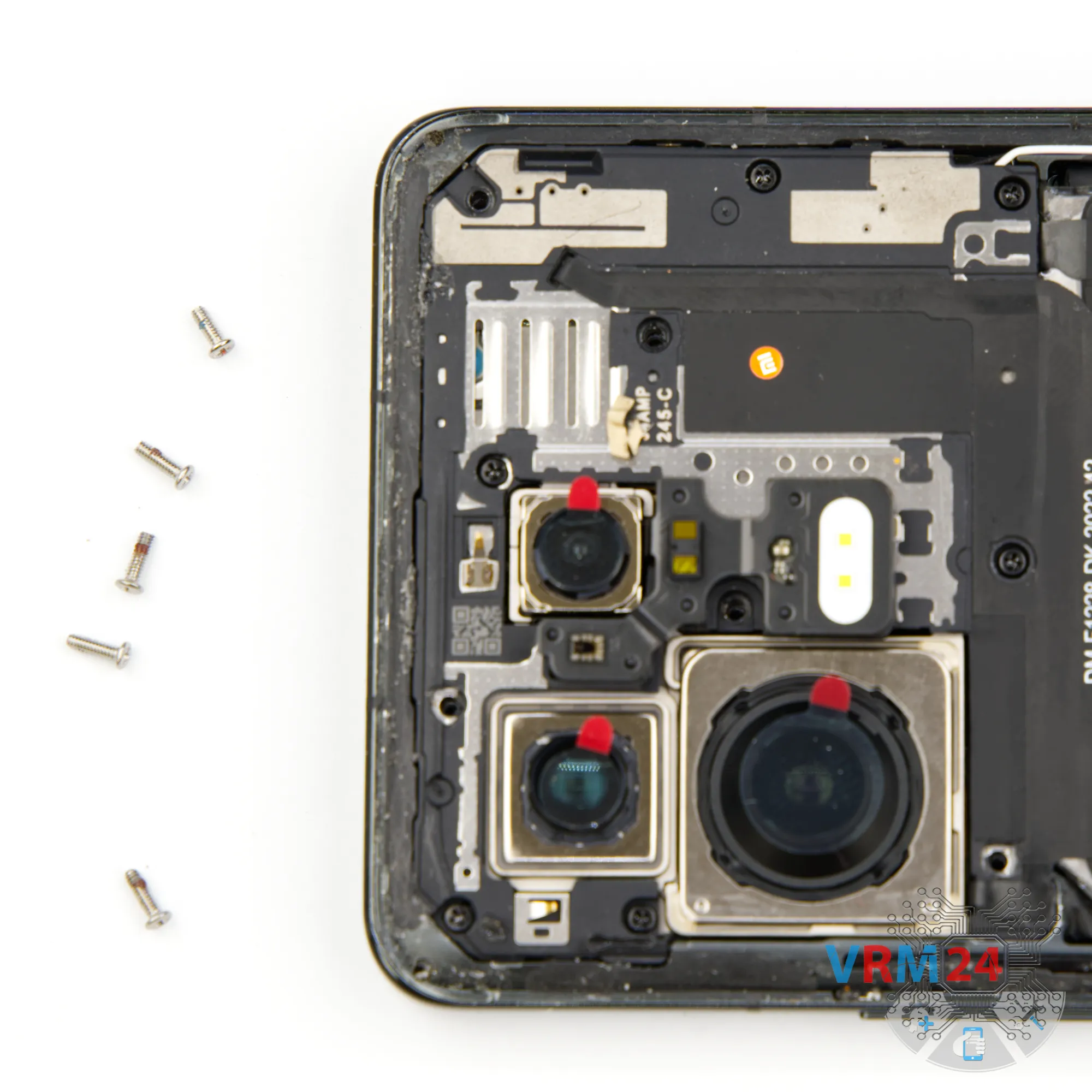

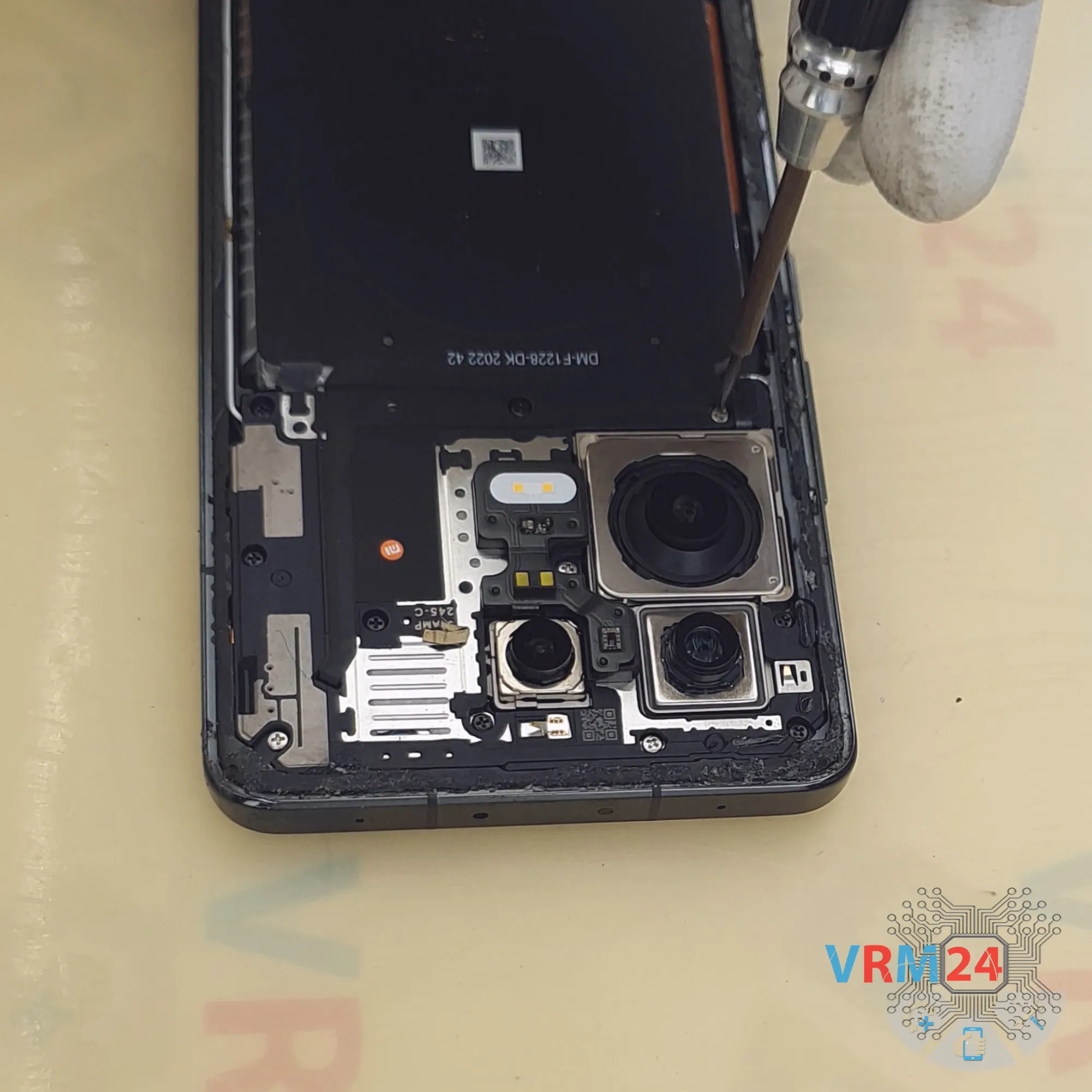

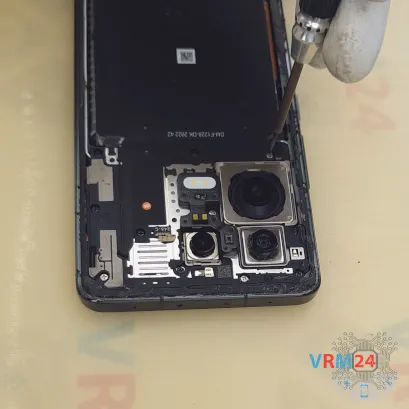

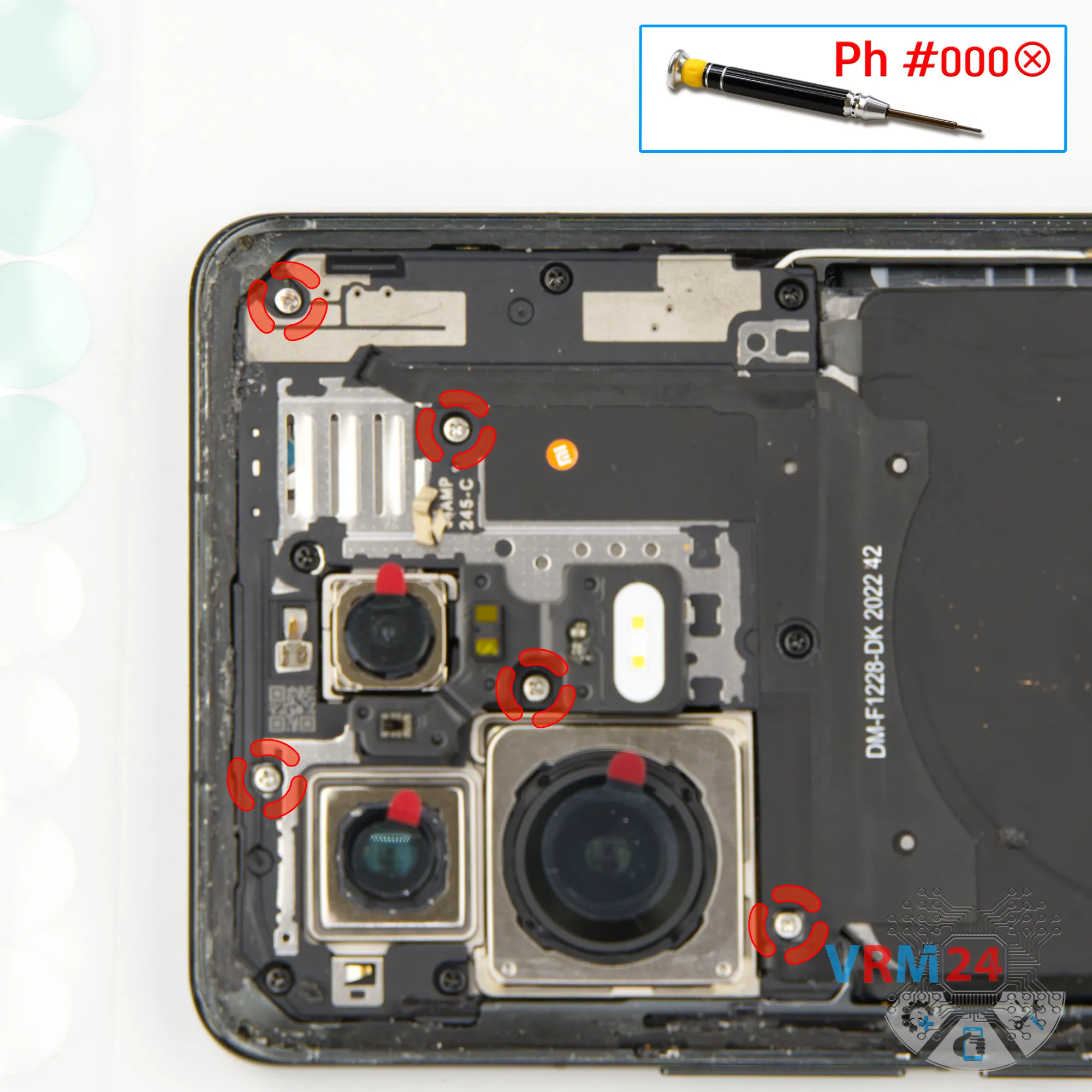

Шаг 4. Откручиваем винты

После этого откручиваем пять серебристых винтов сверху. Используем для этого крестовую отвертку размером 1.5 мм (или PH #000).


Как разобрать Xiaomi 13 Pro, Шаг 5/1 Как разобрать Xiaomi 13 Pro, Шаг 5/2 Как разобрать Xiaomi 13 Pro, Шаг 5/3

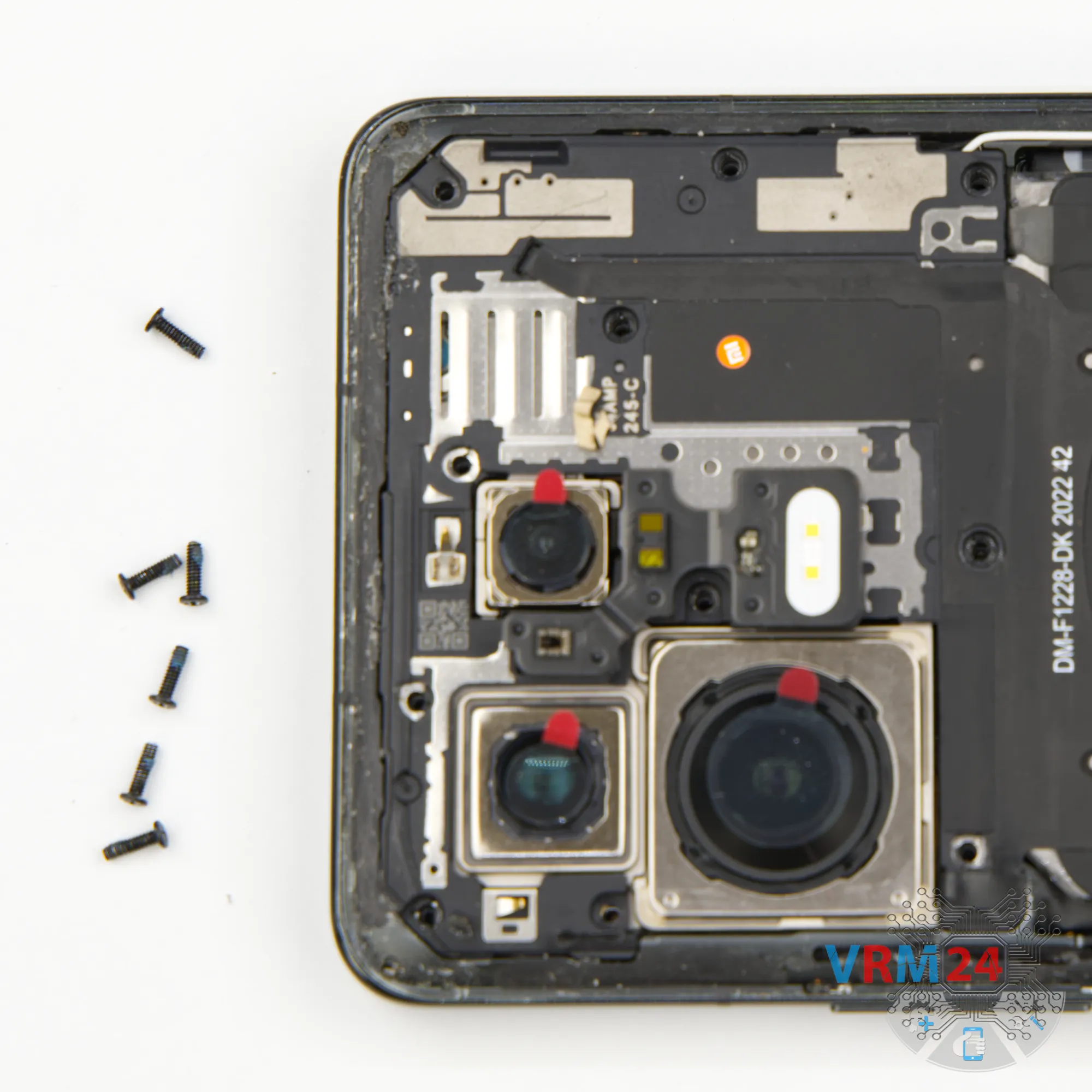

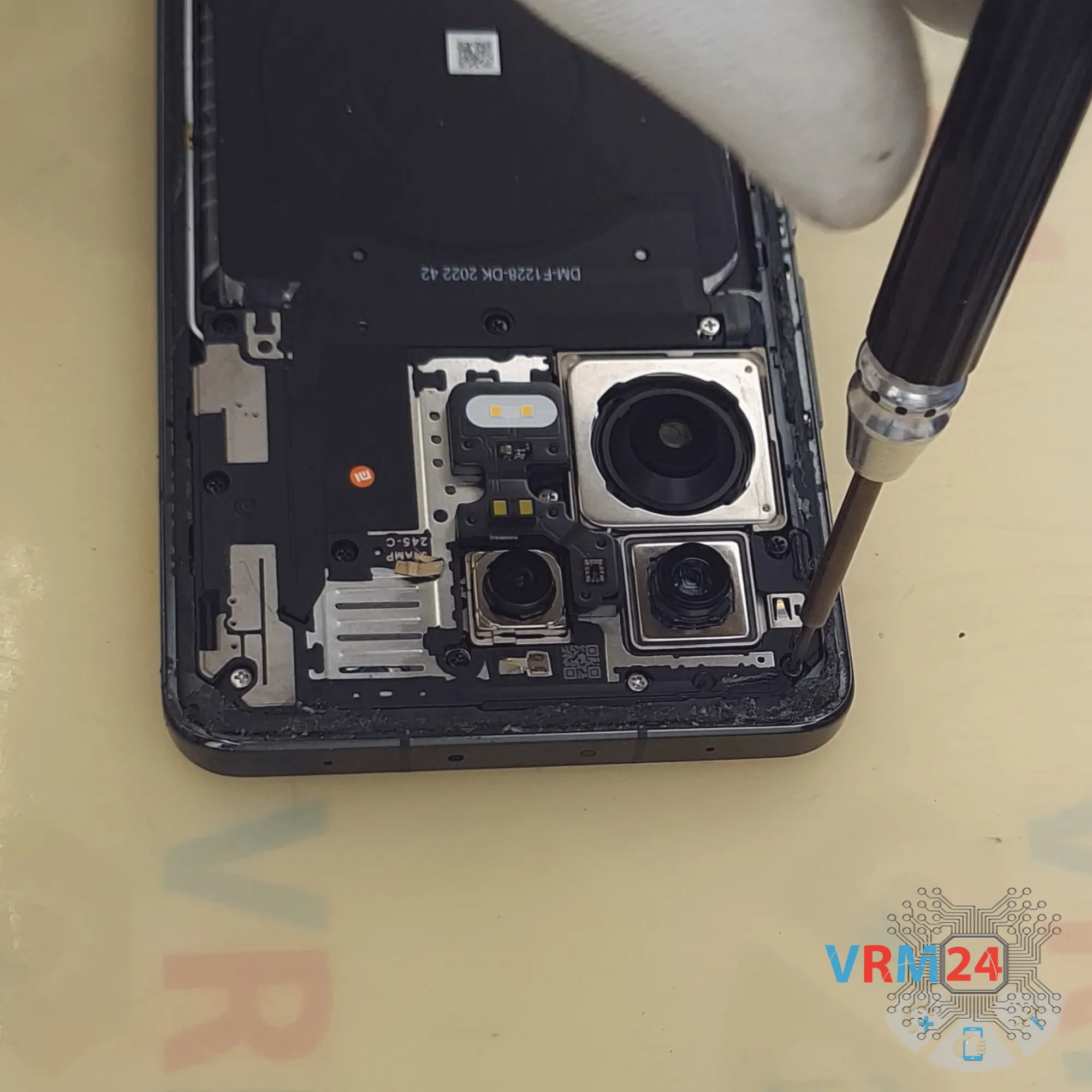

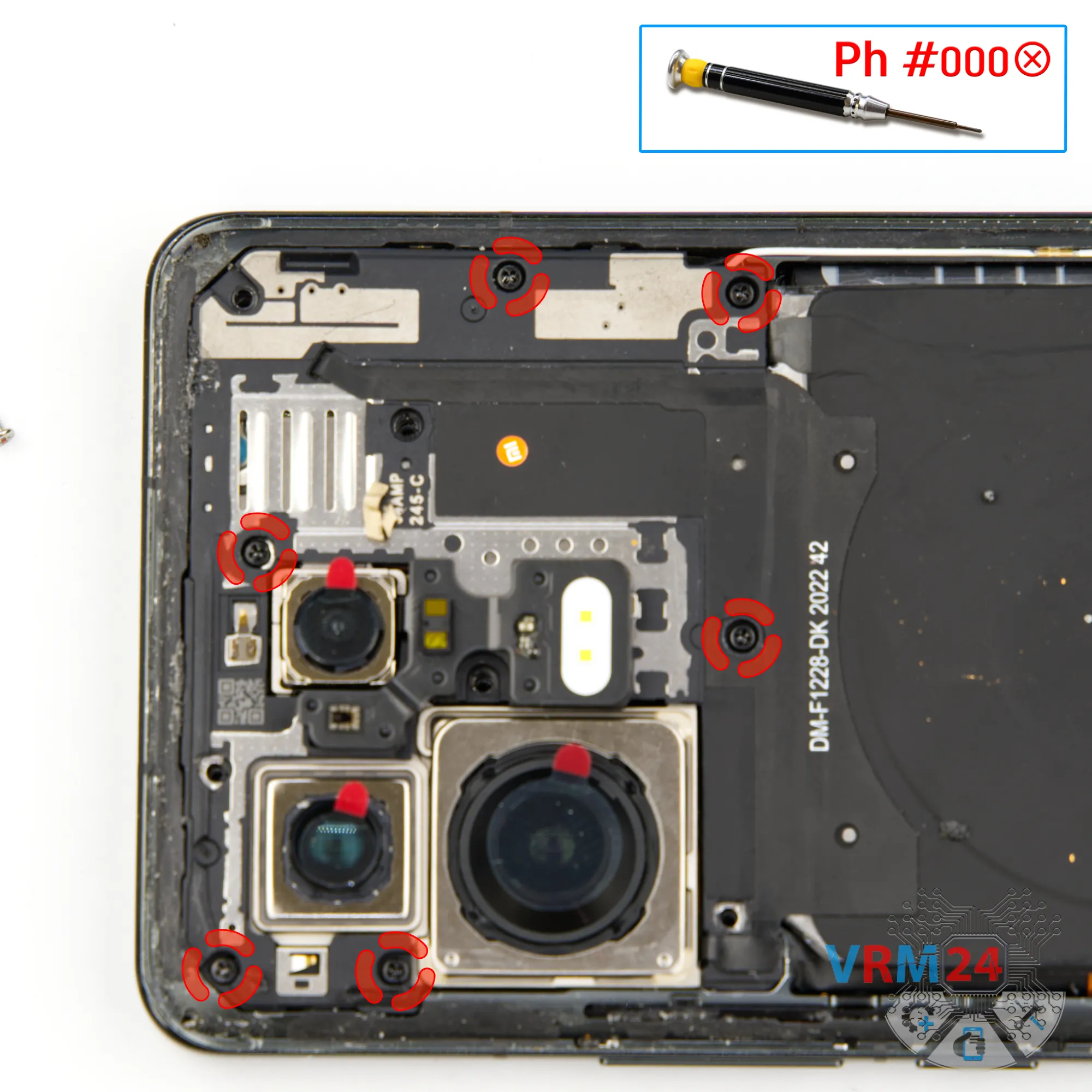

Шаг 5. Откручиваем винты

И откручиваем шесть черных винтов с помощью крестовой отвертки PH #000.

Обратите внимание: винты различаются по цвету и длине. Лучше разложить их в определенной последовательности и в отдельном месте, чтобы не перепутать при обратной сборке.


Как разобрать Xiaomi 13 Pro, Шаг 6/1 Как разобрать Xiaomi 13 Pro, Шаг 6/2 Как разобрать Xiaomi 13 Pro, Шаг 6/3 Как разобрать Xiaomi 13 Pro, Шаг 6/4 Как разобрать Xiaomi 13 Pro, Шаг 6/5

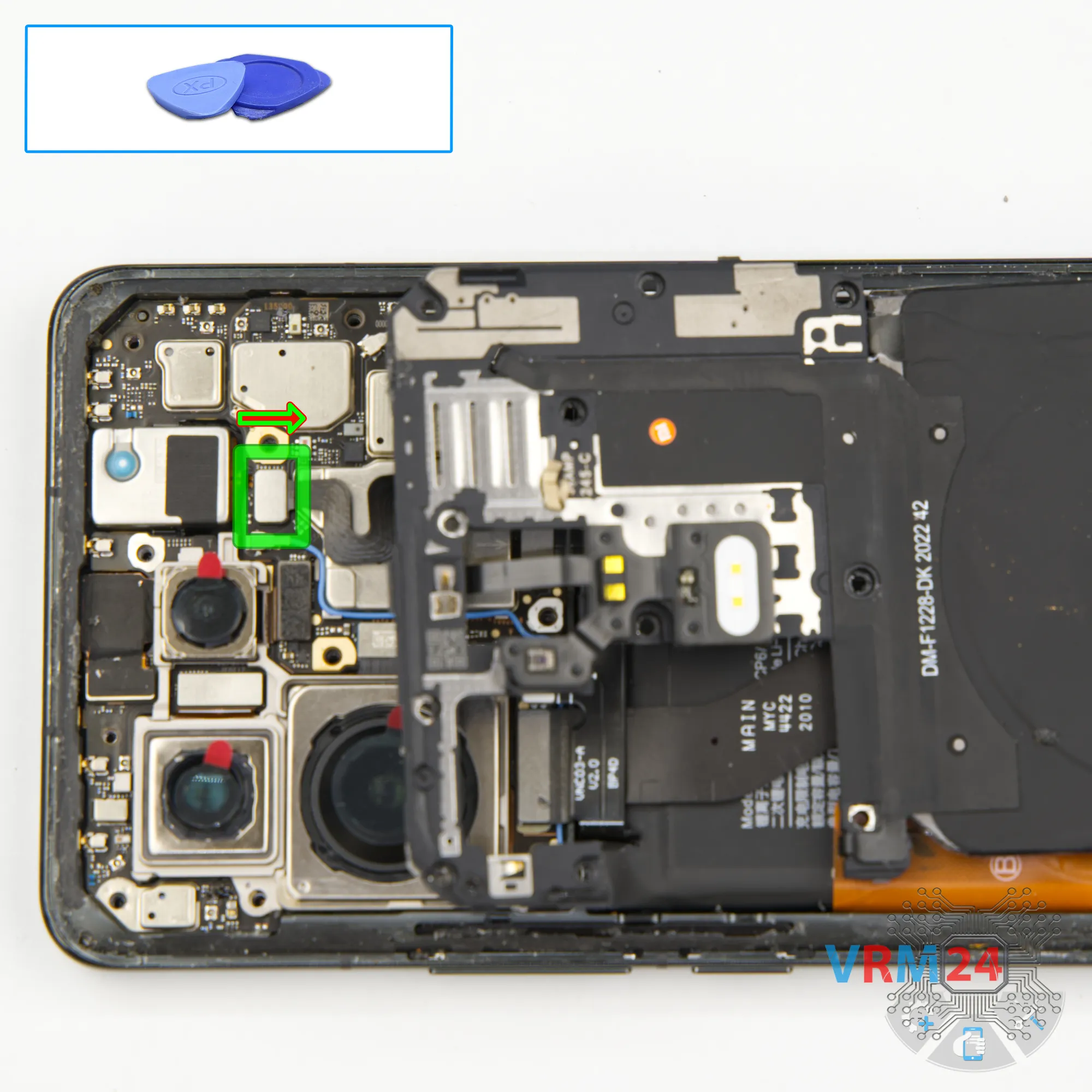

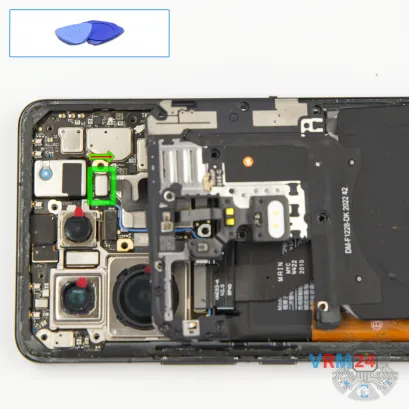

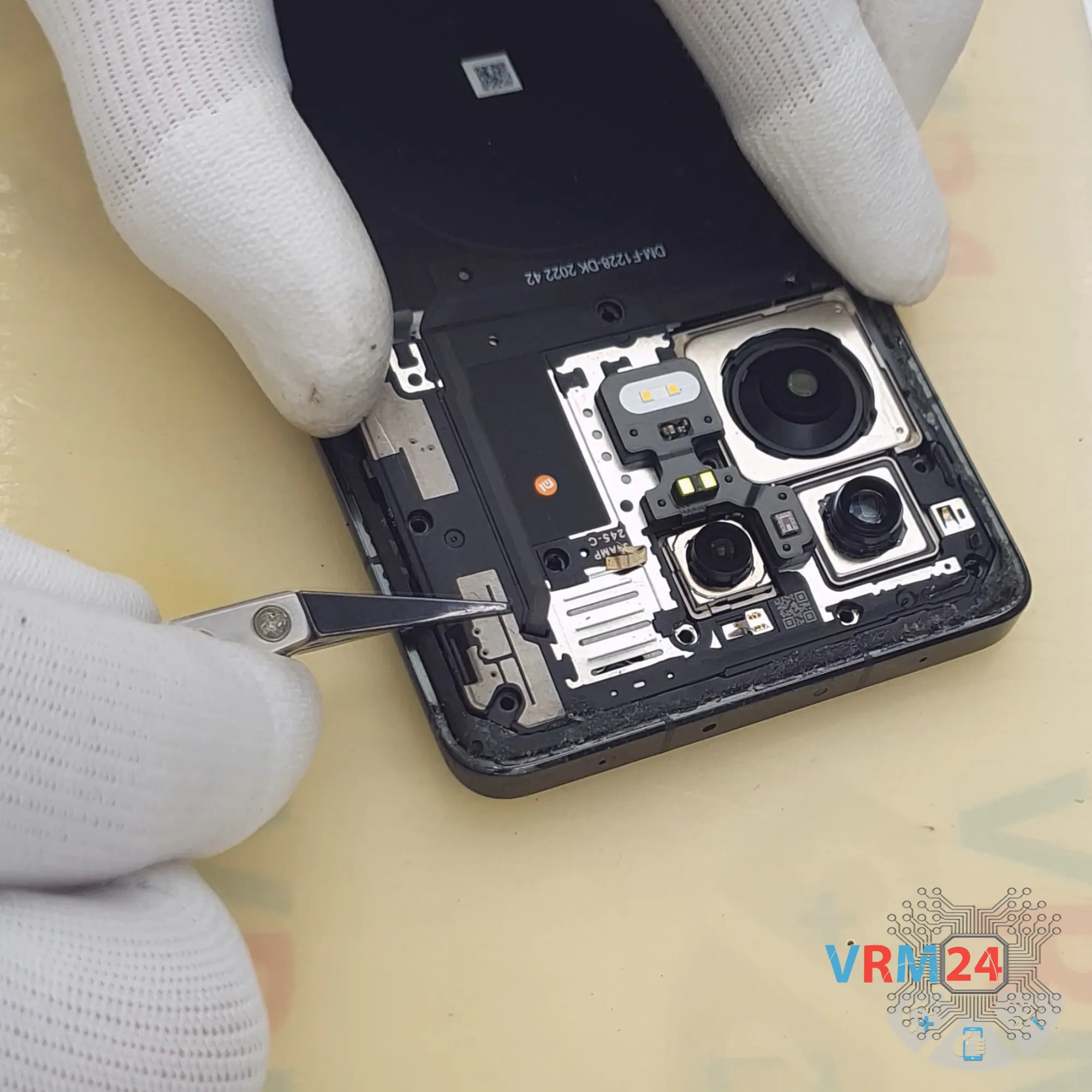

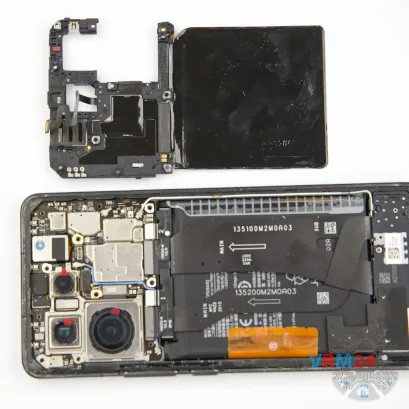

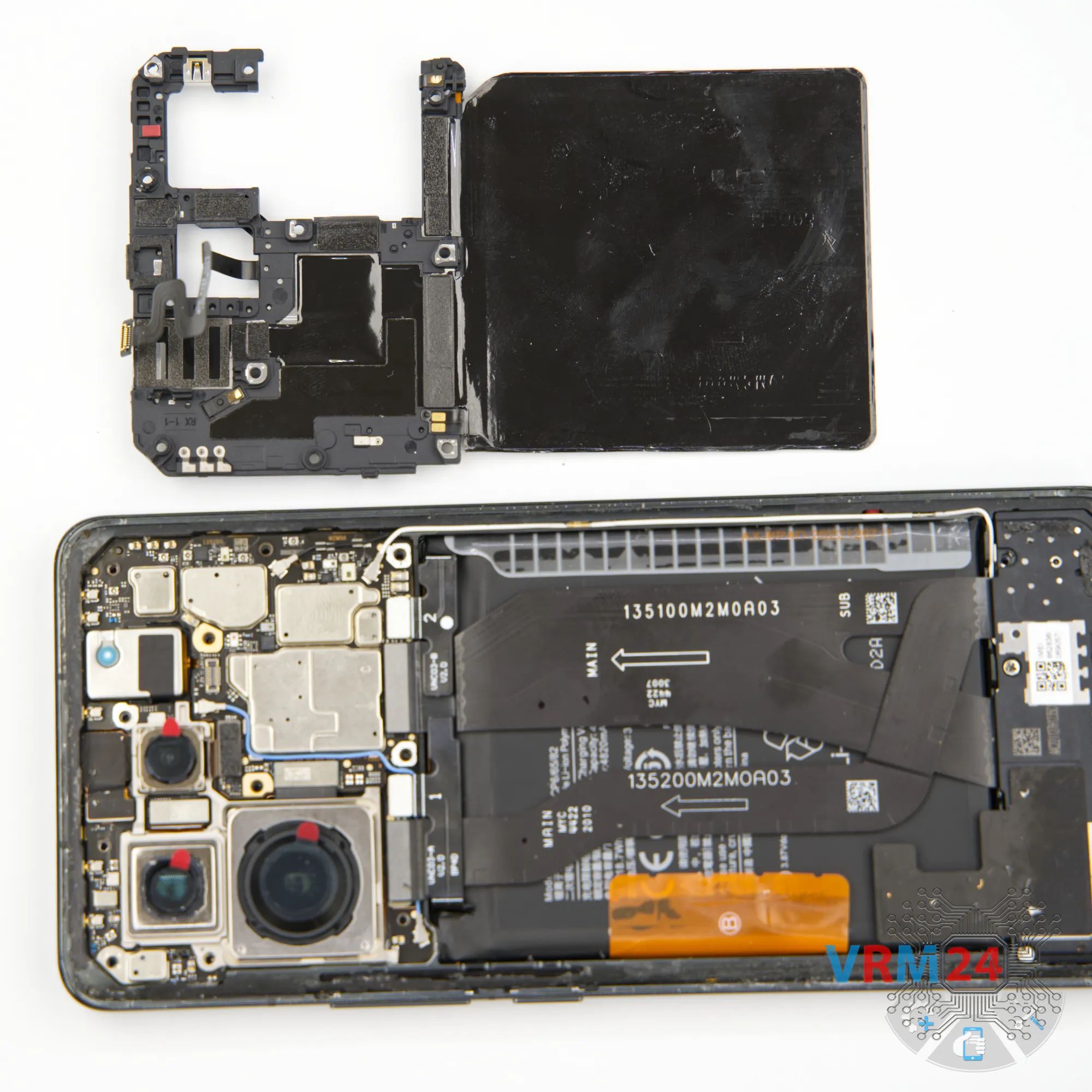

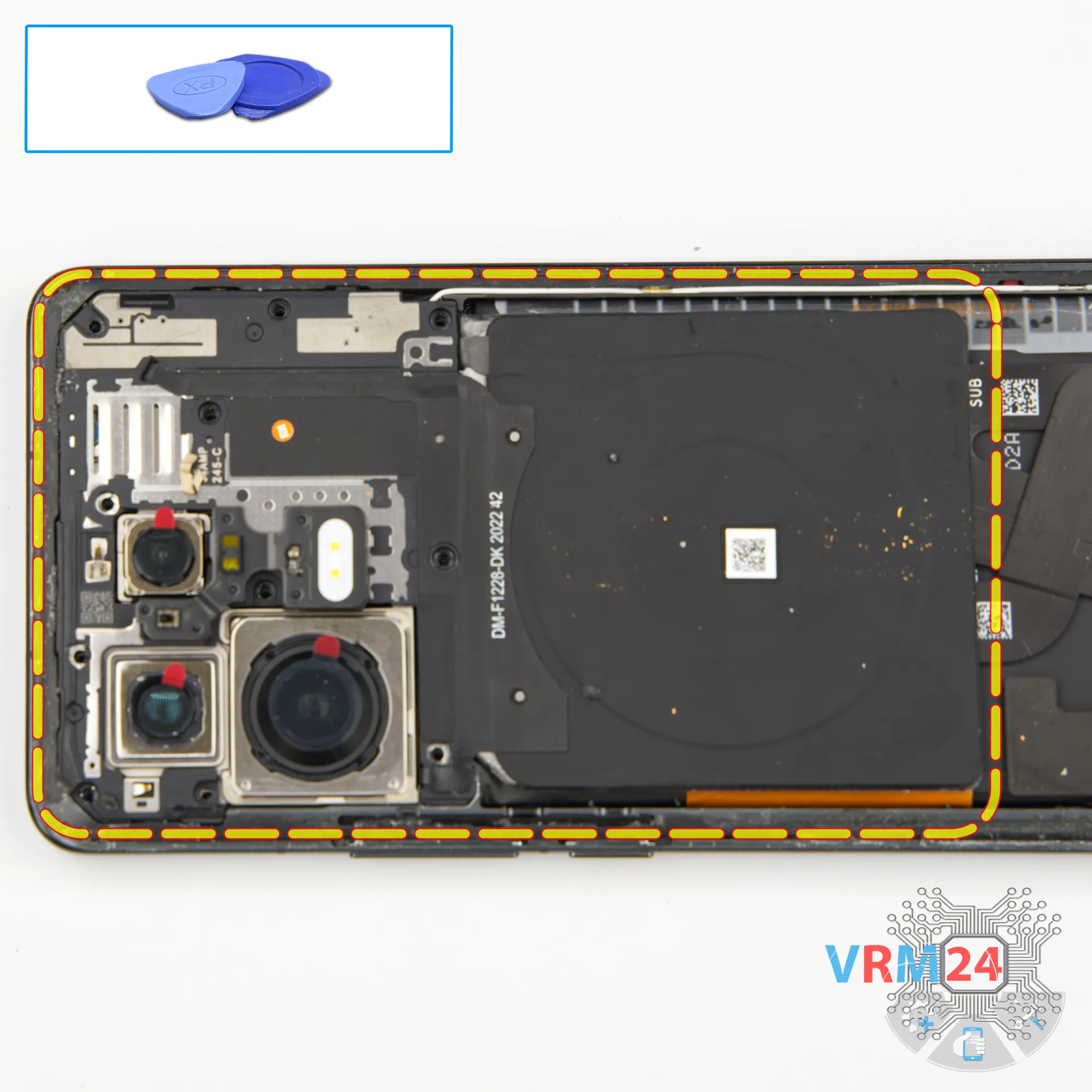

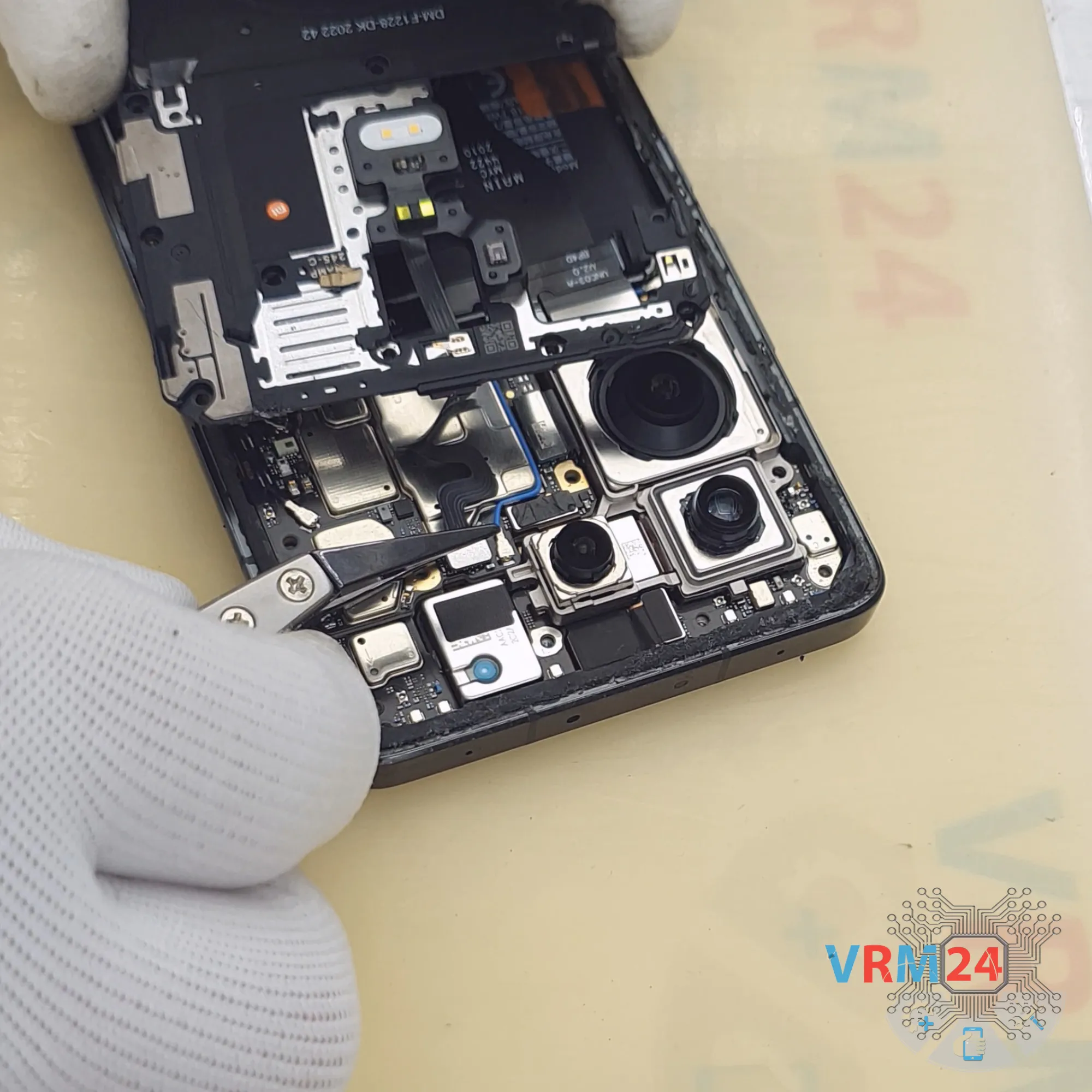

Шаг 6. Открываем крышку

И затем мы переходим к отсоединению верхней крышки.

Крышка также открывается непросто, поэтому нужно быть очень осторожными.

Также обратите внимание, что от крышки идет шлейф.

Шлейф идет к материнской плате. Скорее всего, шлейф идет от вспышки.

Нужно быть очень осторожным. Не тяните крышку вверх слишком сильно, чтобы случайно не повредить шлейф.


Как разобрать Xiaomi 13 Pro, Шаг 7/1

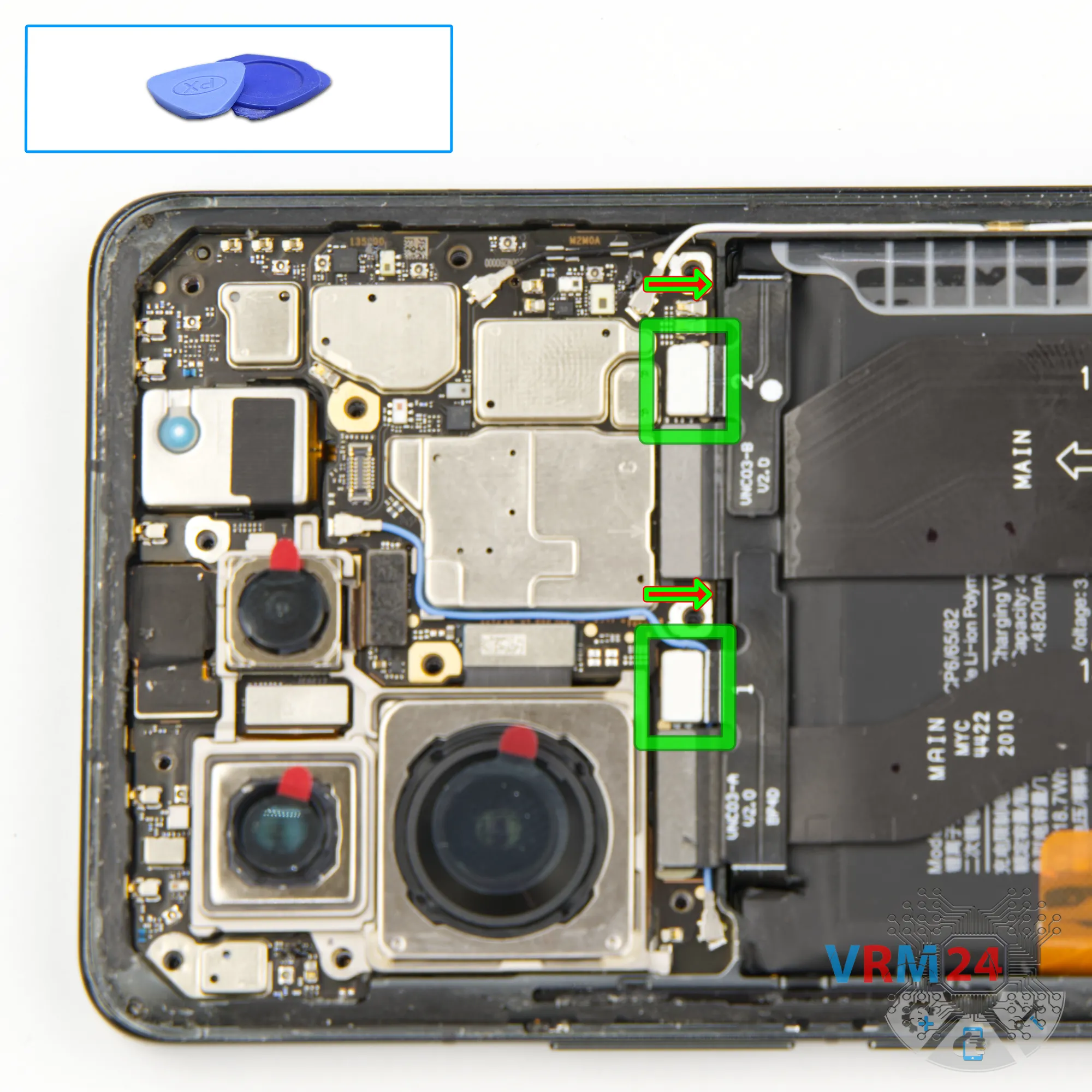

Шаг 7. Отсоединяем коннектор аккумуляторной батареи

После этого нам нужно отсоединить два разъема аккумулятора неметаллическим инструментом.

ℹ️️ Модель Xiaomi 13 Pro 2210132G имеет аккумулятор XM BP-4D емкостью 4700 мАч (также известный как перезаряжаемая батарея).


Как разобрать Xiaomi 13 Pro, Шаг 8/1 Как разобрать Xiaomi 13 Pro, Шаг 8/2 Как разобрать Xiaomi 13 Pro, Шаг 8/3

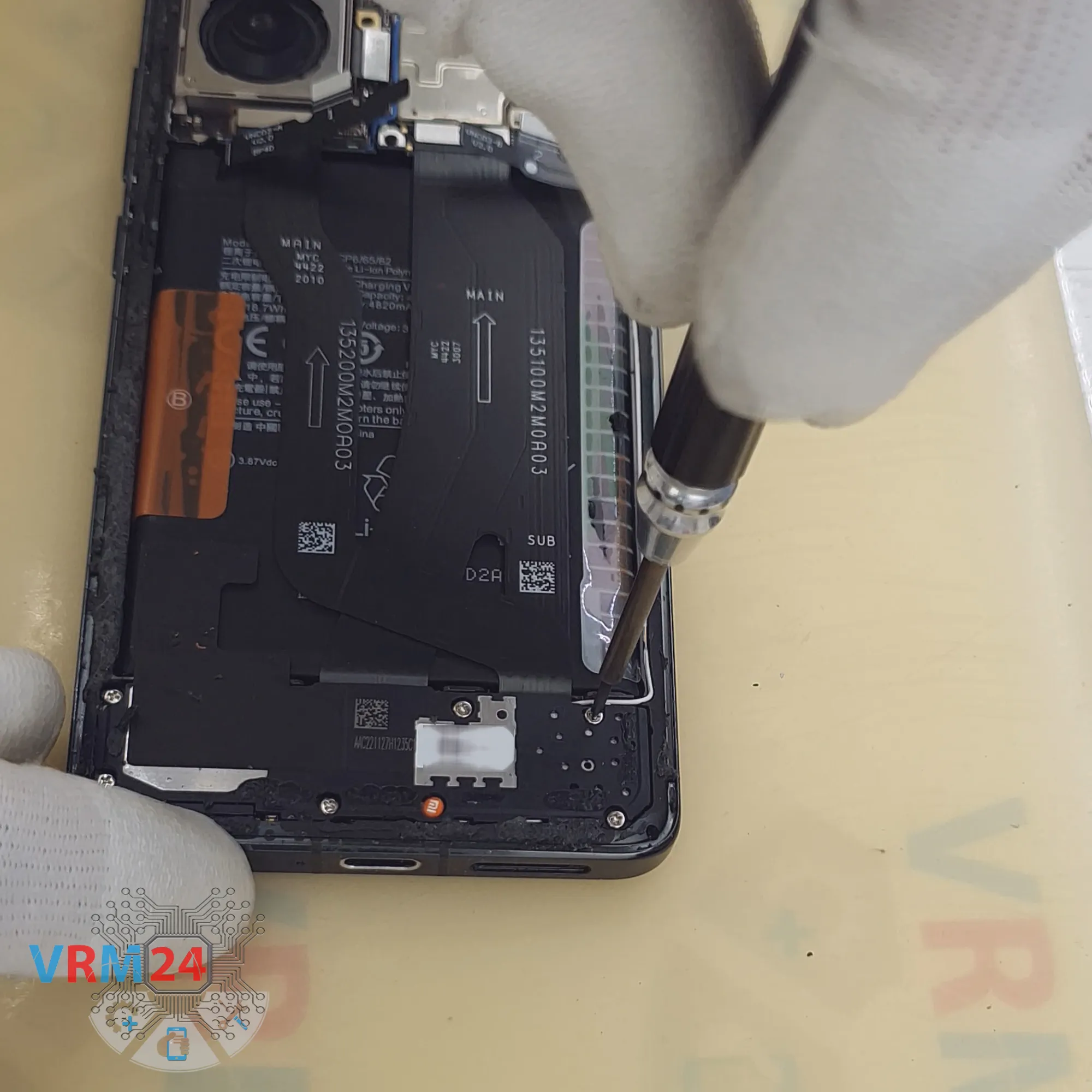

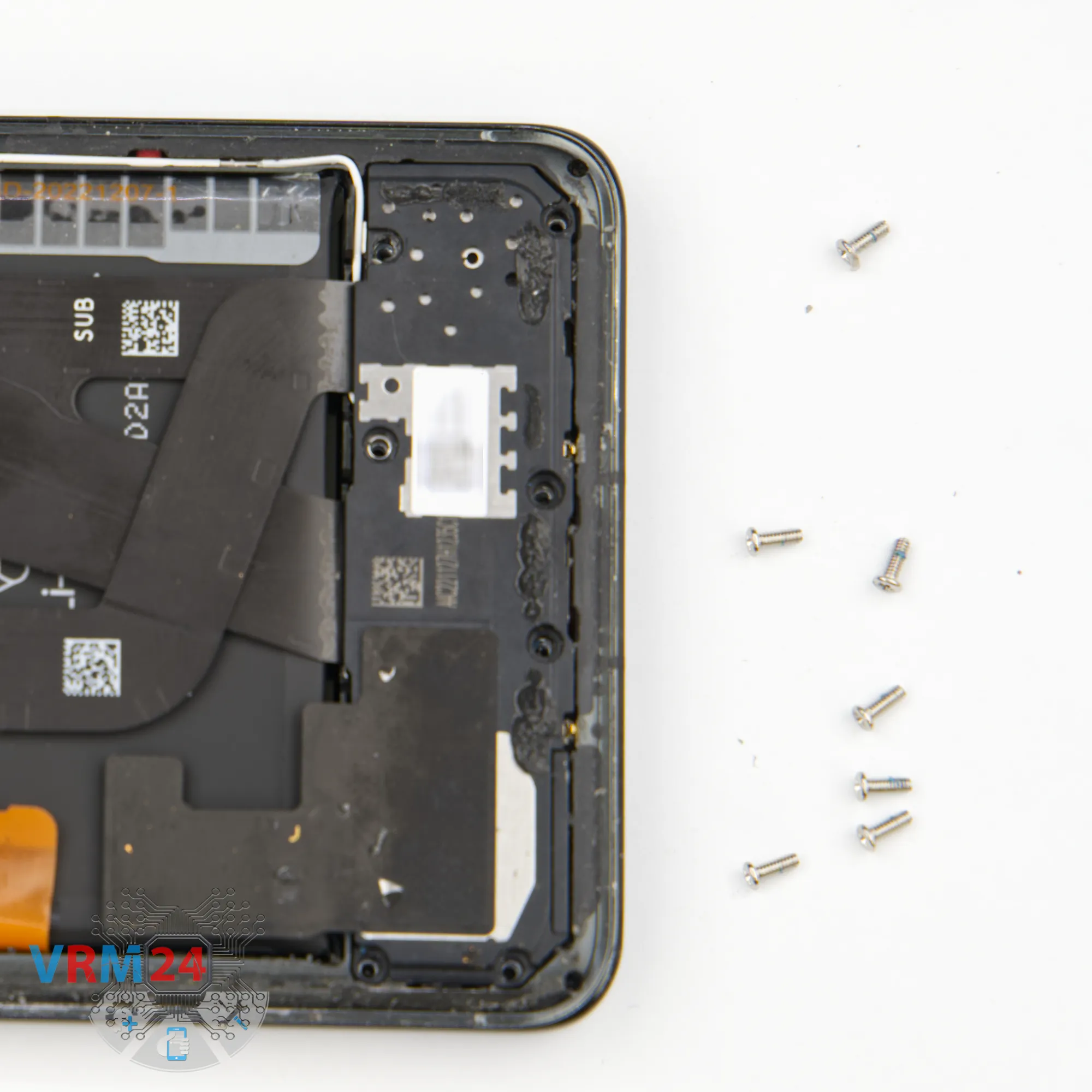

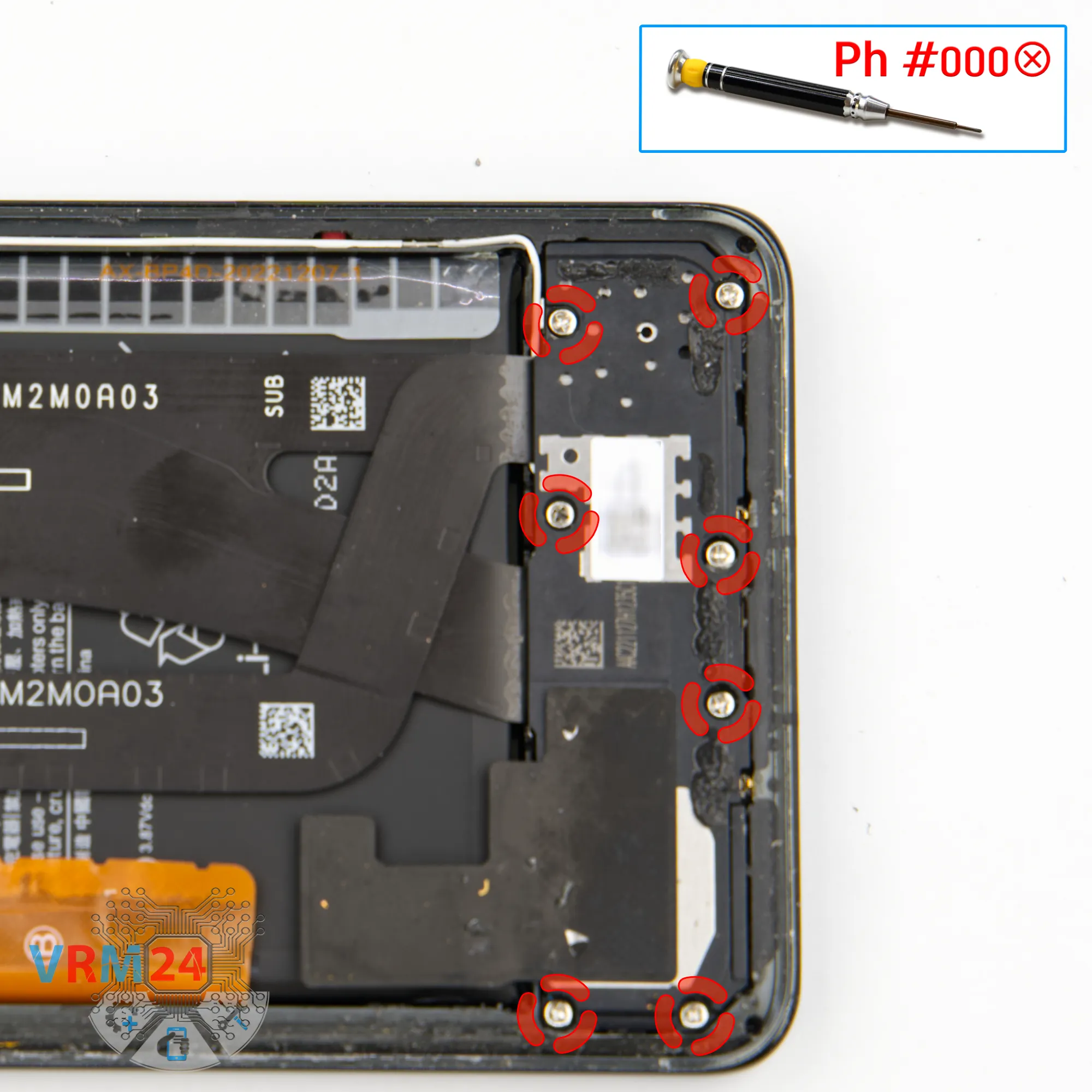

Шаг 8. Откручиваем винты

И мы переходим к нижней части.

Откручиваем семь винтов снизу. Отвертка та же — крестовая.

Винты также лучше разложить отдельно от предыдущих.


Как разобрать Xiaomi 13 Pro, Шаг 9/1 Как разобрать Xiaomi 13 Pro, Шаг 9/2 Как разобрать Xiaomi 13 Pro, Шаг 9/3

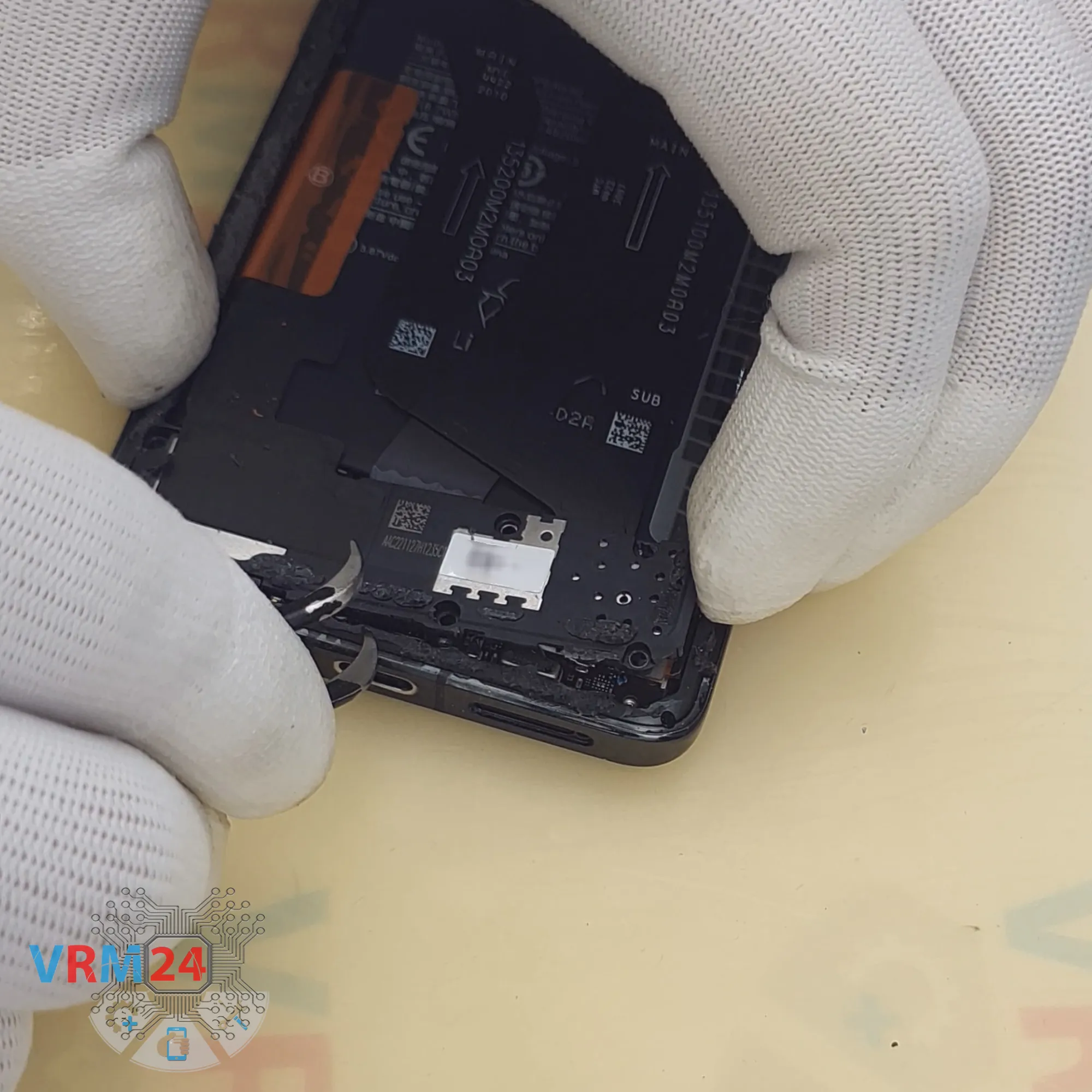

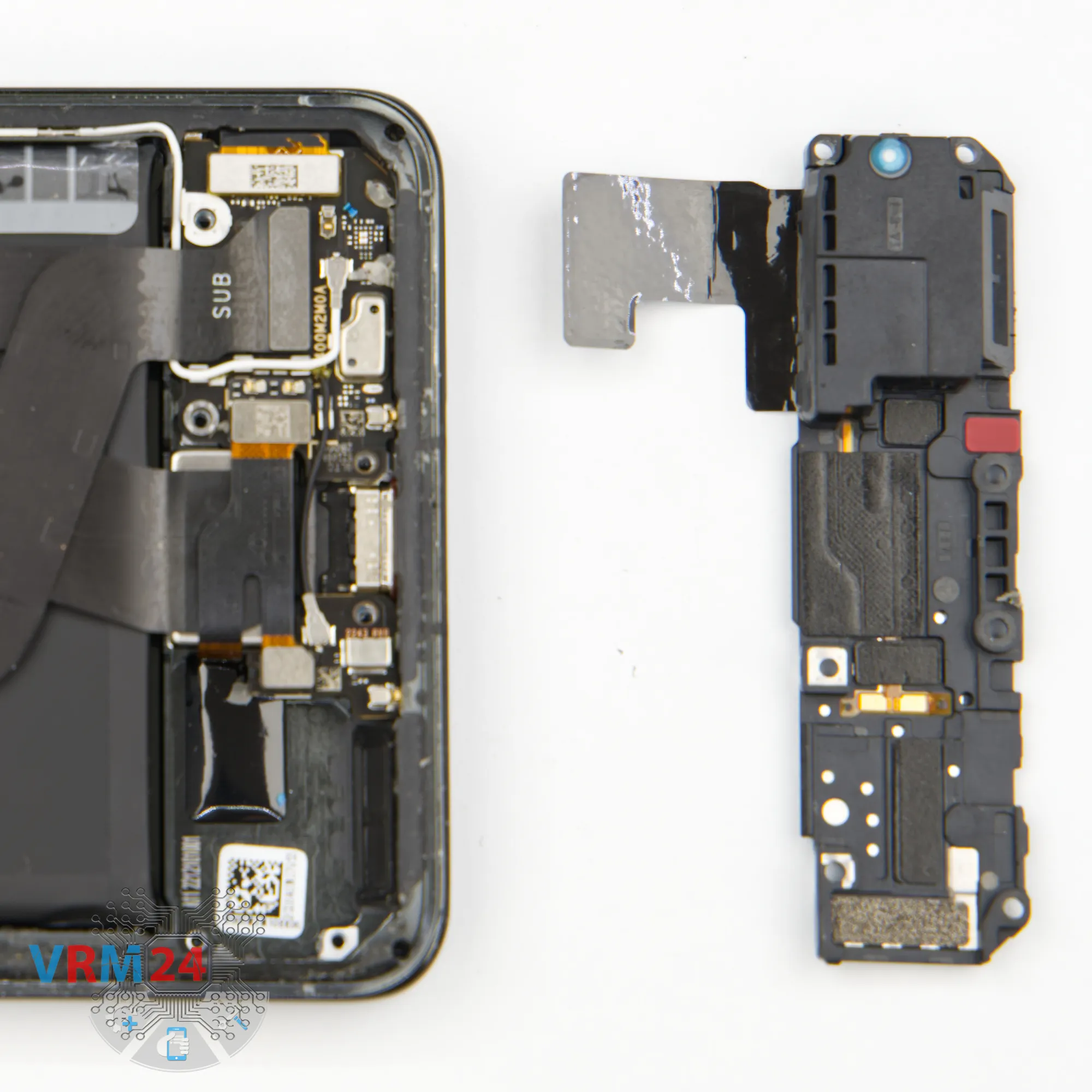

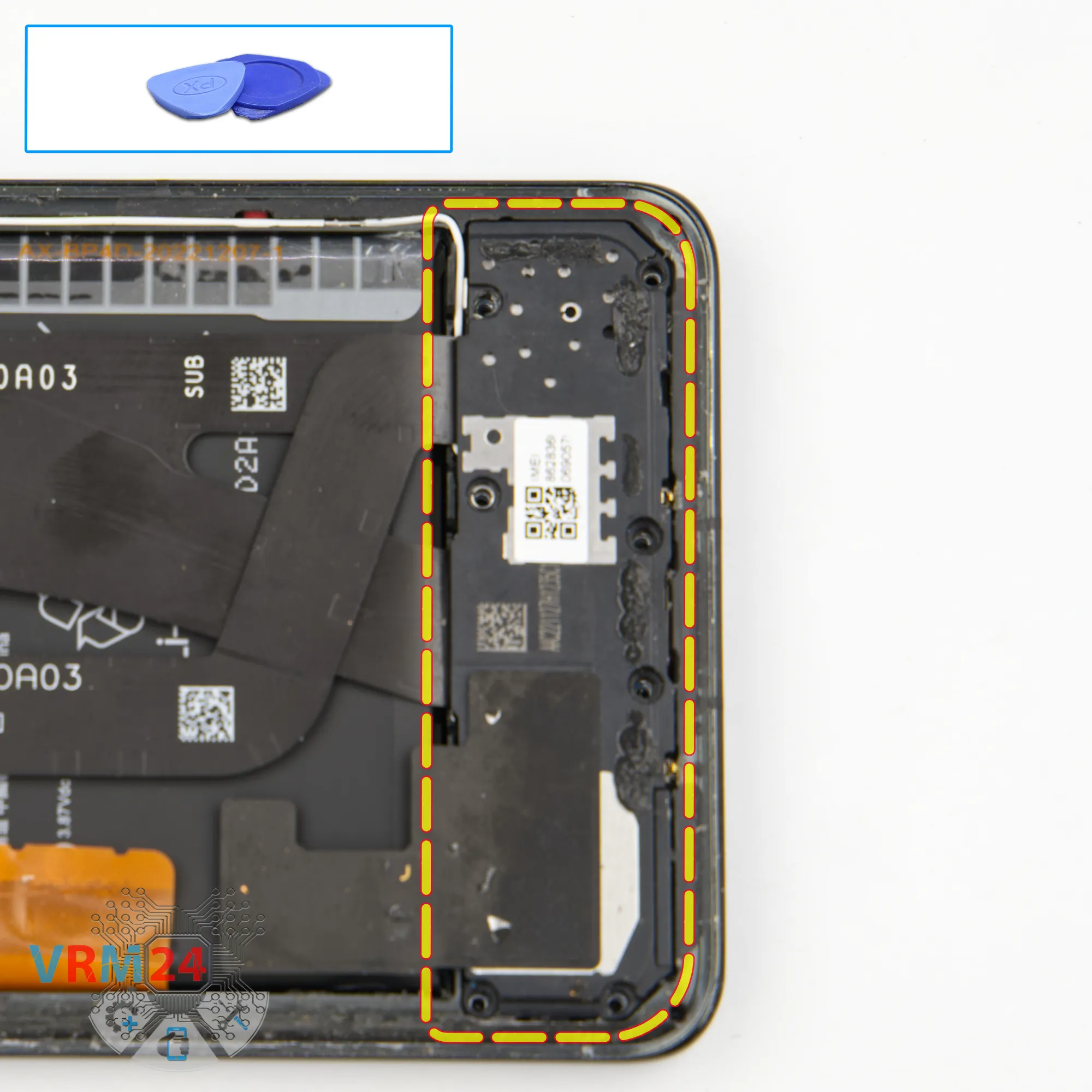

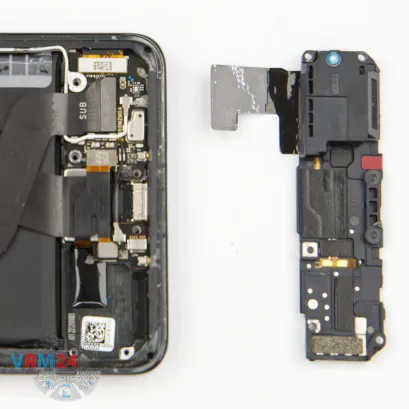

Шаг 9. Отсоединяем динамик

Мы переходим к отсоединению нижней крышки.

Как всегда, нужно найти подходящее место, где можно аккуратно поддеть и приподнять, чтобы отсоединить крышку.

В крышке также располагается динамик.


Как разобрать Xiaomi 13 Pro, Шаг 10/1 Как разобрать Xiaomi 13 Pro, Шаг 10/2

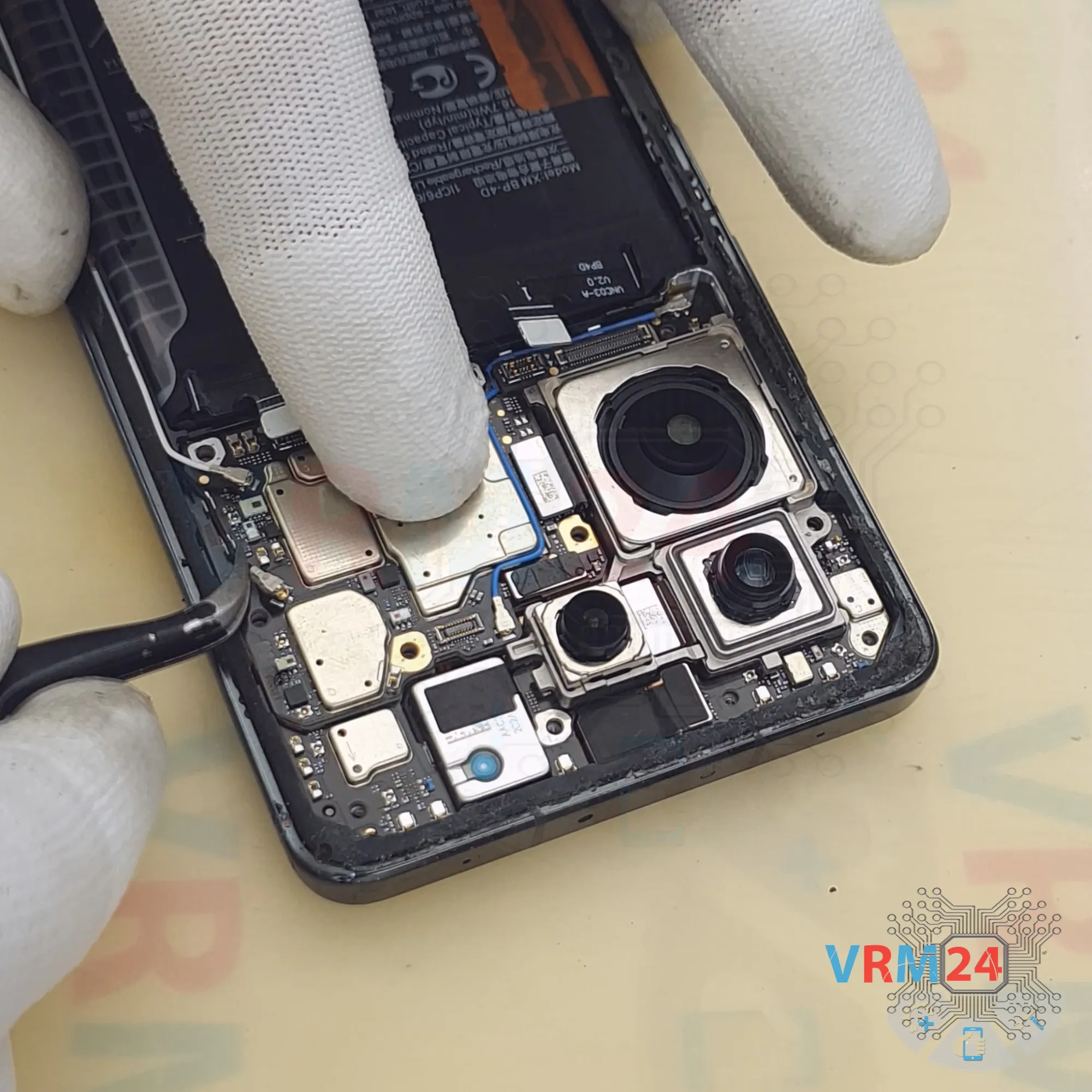

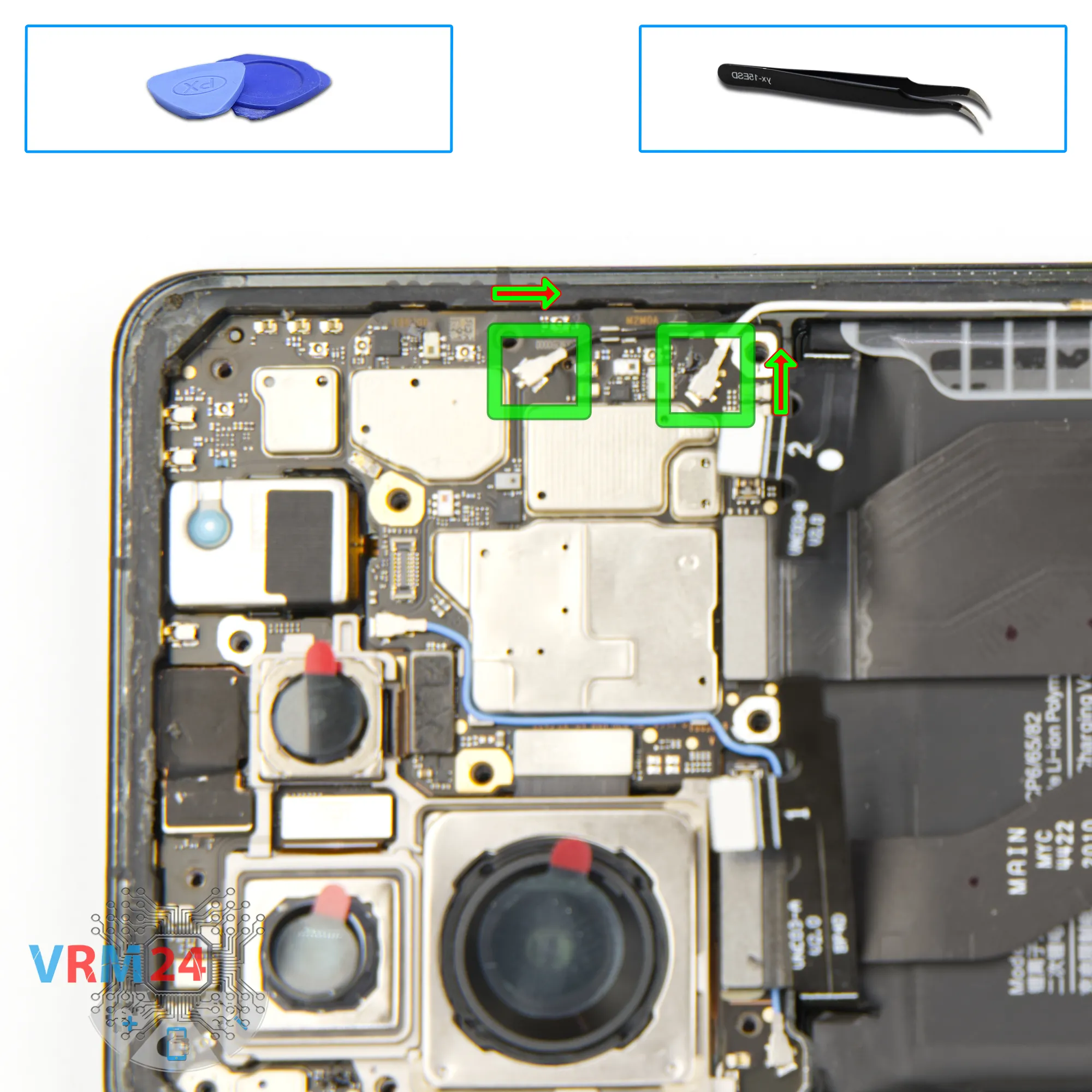

Шаг 10. Отсоединяем коннекторы

Теперь мы отключаем два разъема двух коаксиальных кабелей.


Как разобрать Xiaomi 13 Pro, Шаг 11/1 Как разобрать Xiaomi 13 Pro, Шаг 11/2 Как разобрать Xiaomi 13 Pro, Шаг 11/3

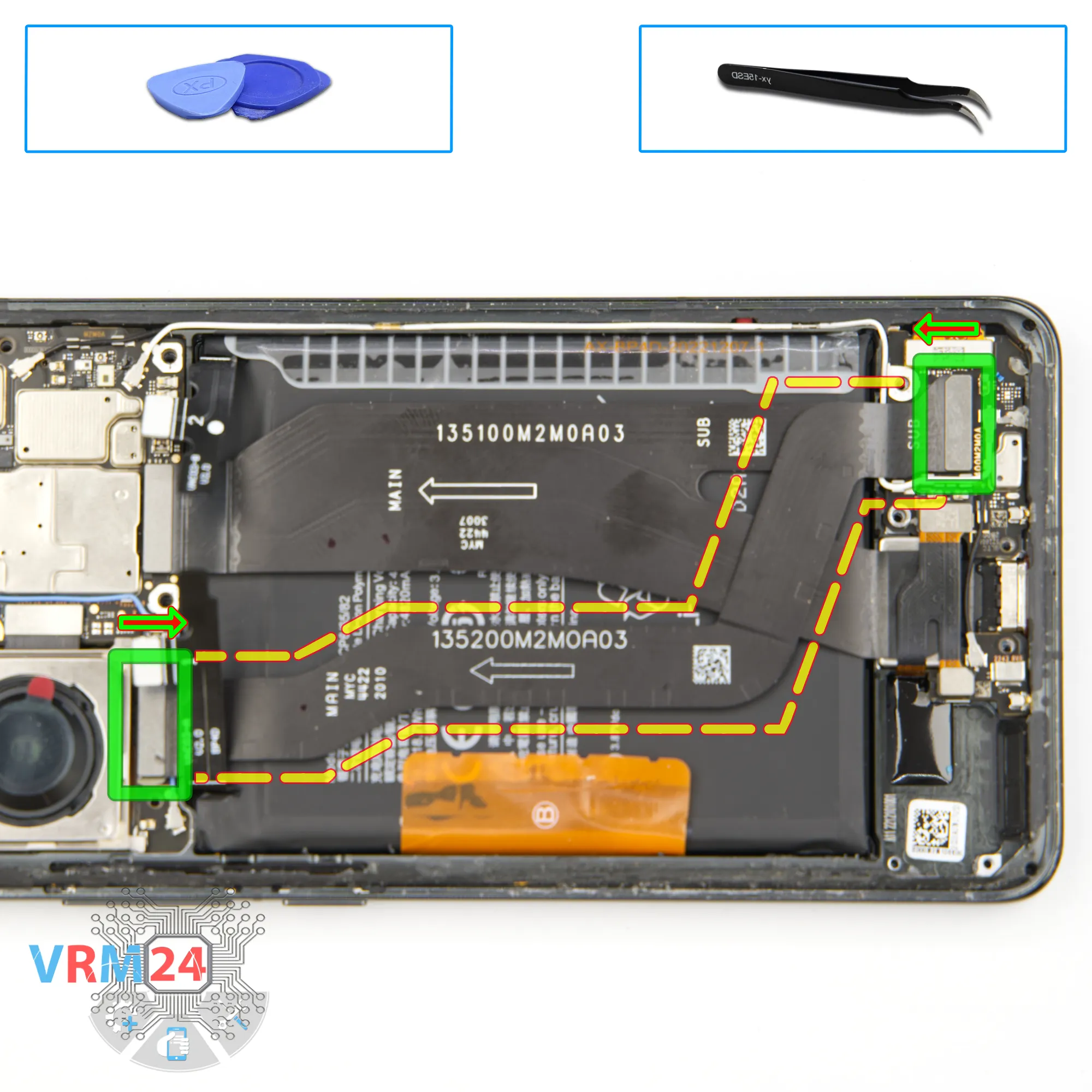

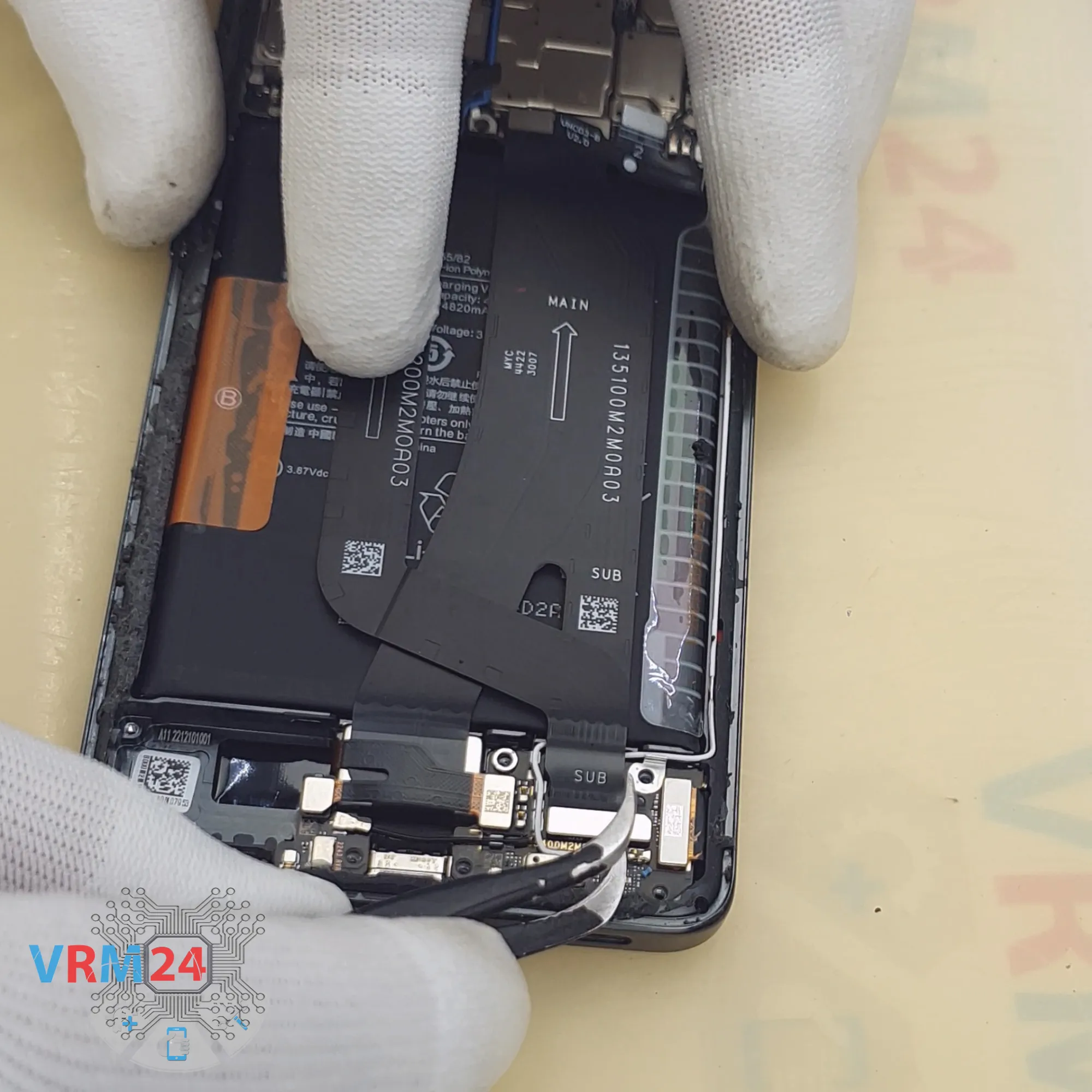

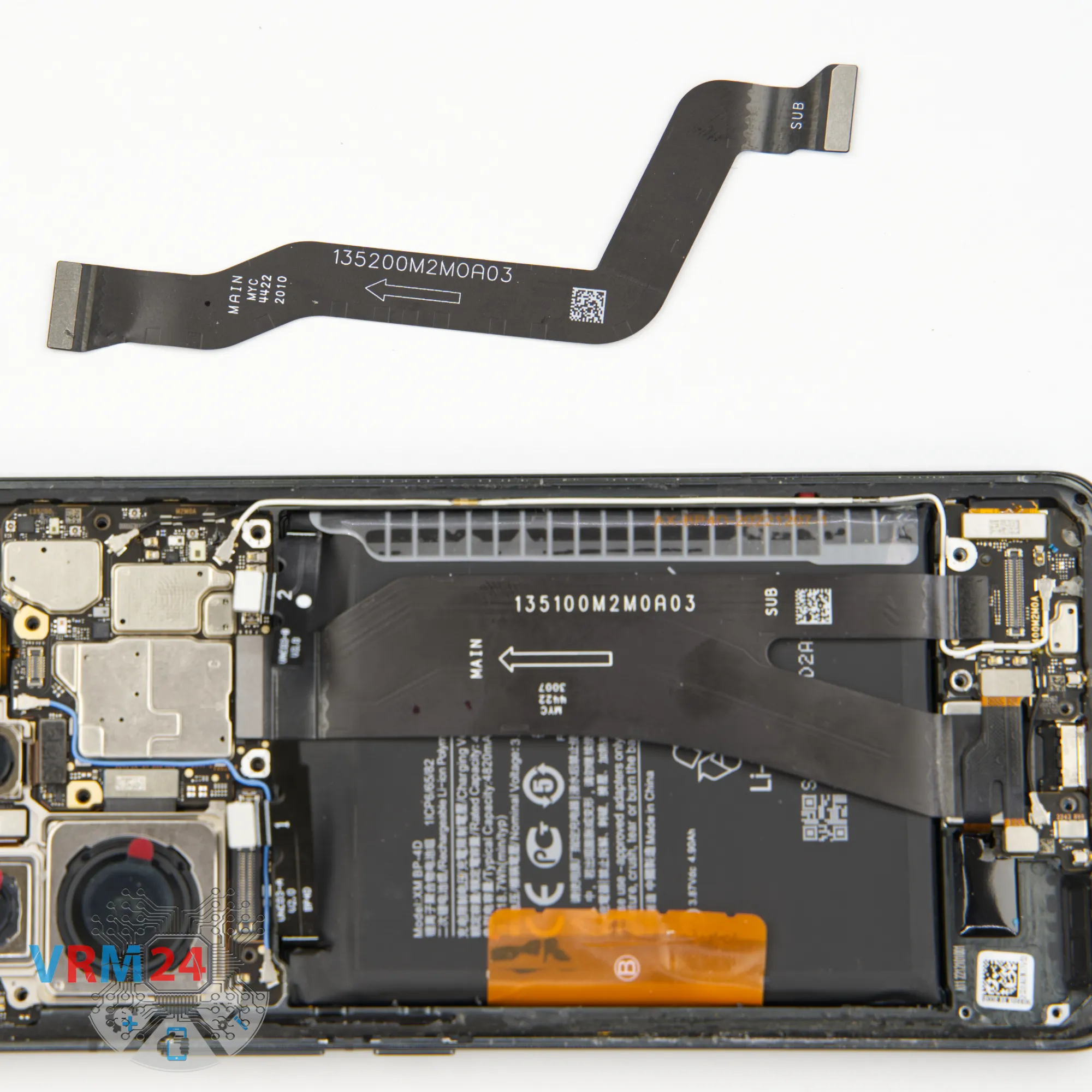

Шаг 11. Отсоединяем межплатный шлейф

Отсоединяем разъемы межплатного шлейфа на обеих платах. Убираем шлейф в сторону.


Как разобрать Xiaomi 13 Pro, Шаг 12/1

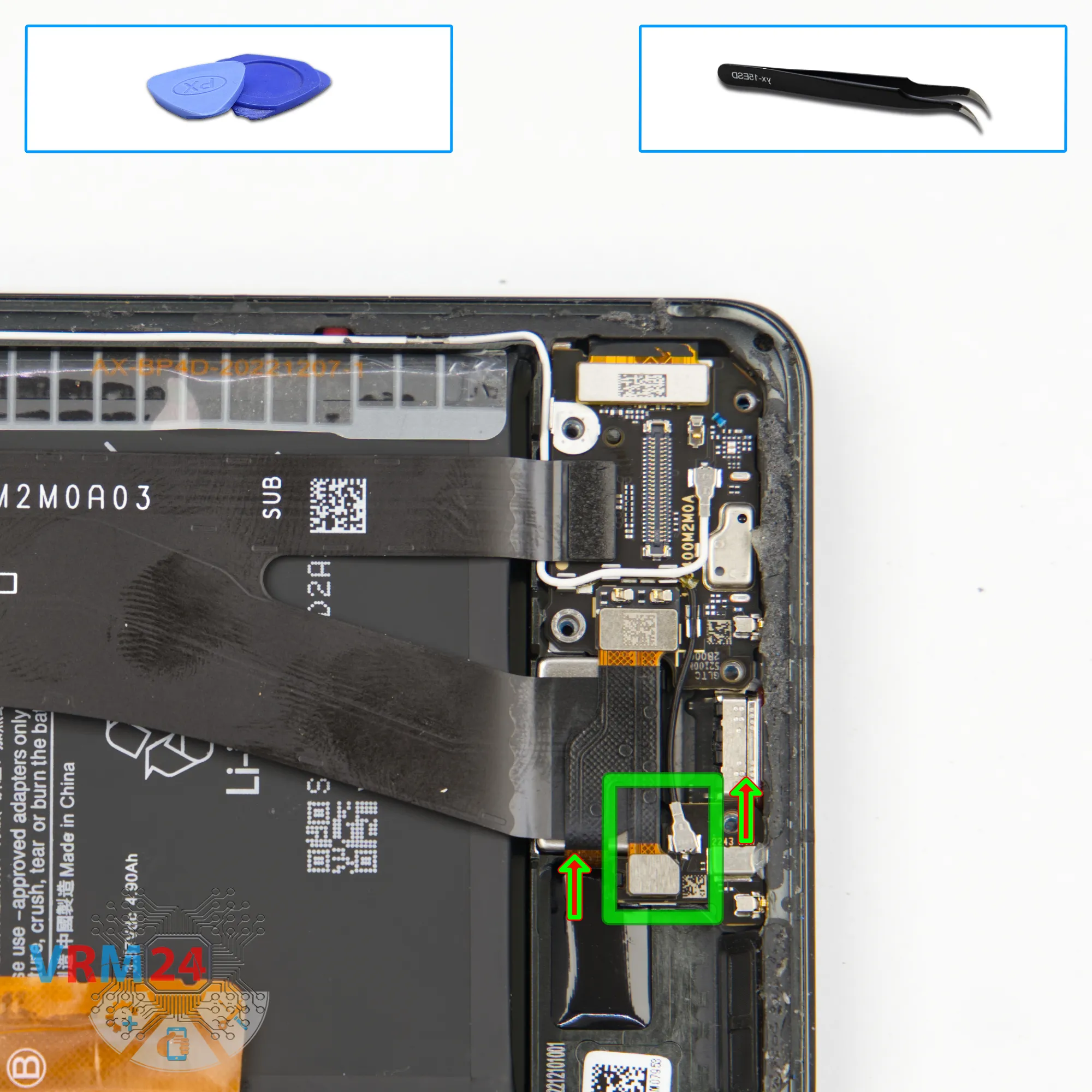

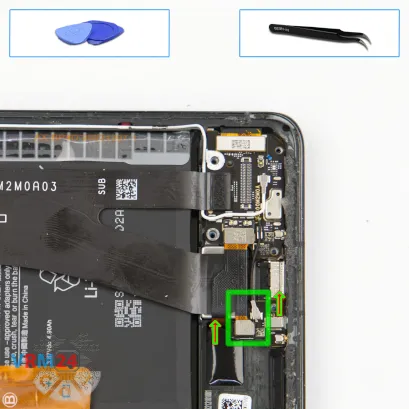

Шаг 12. Отсоединяем коннекторы

Теперь мы отключаем разъемы на небольшой плате.

Кстати, микрофон располагается на этой плате.


Как разобрать Xiaomi 13 Pro, Шаг 13/1 Как разобрать Xiaomi 13 Pro, Шаг 13/2

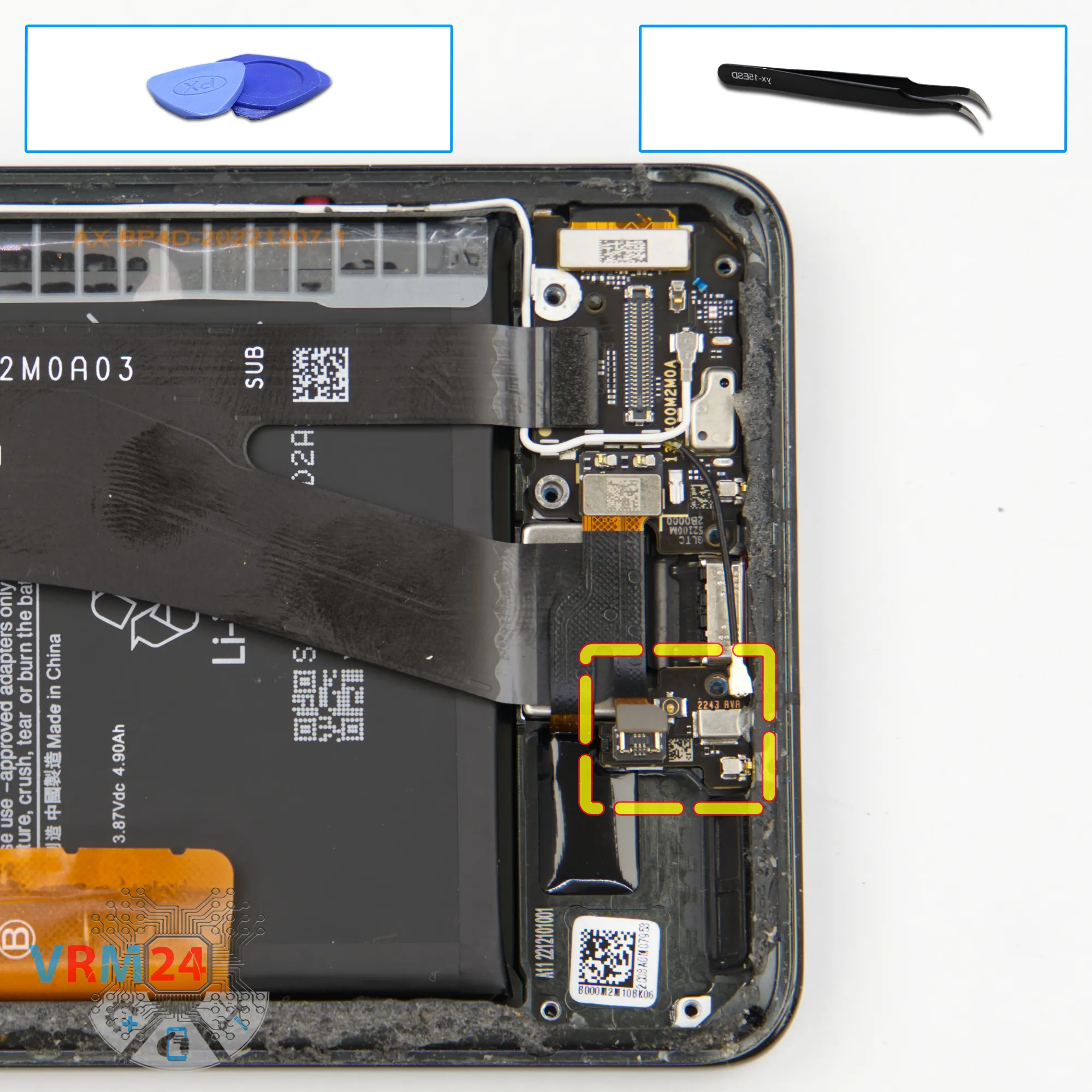

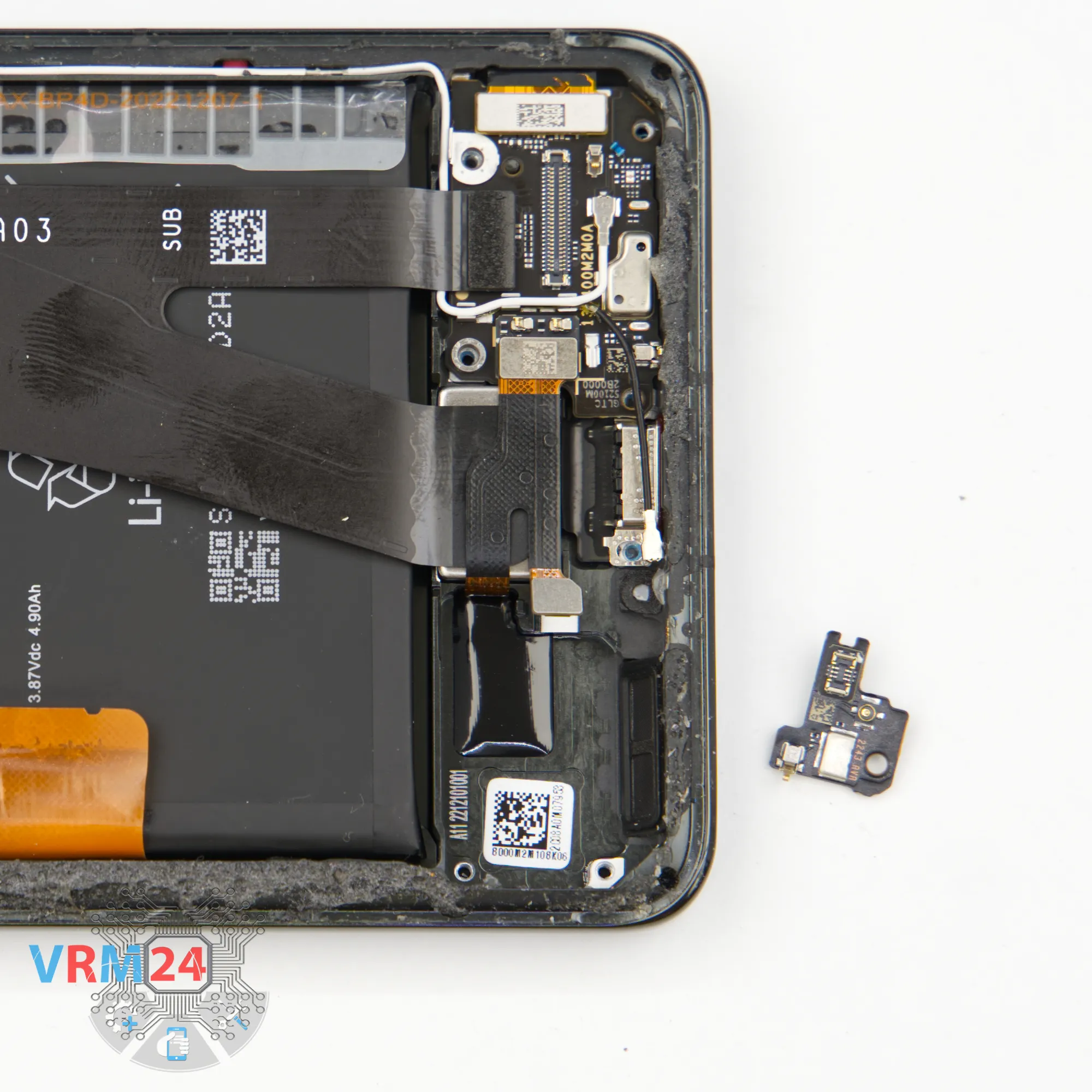

Шаг 13. Отсоединяем малую плату

И мы вынимаем небольшую плату.


Как разобрать Xiaomi 13 Pro, Шаг 14/1 Как разобрать Xiaomi 13 Pro, Шаг 14/2

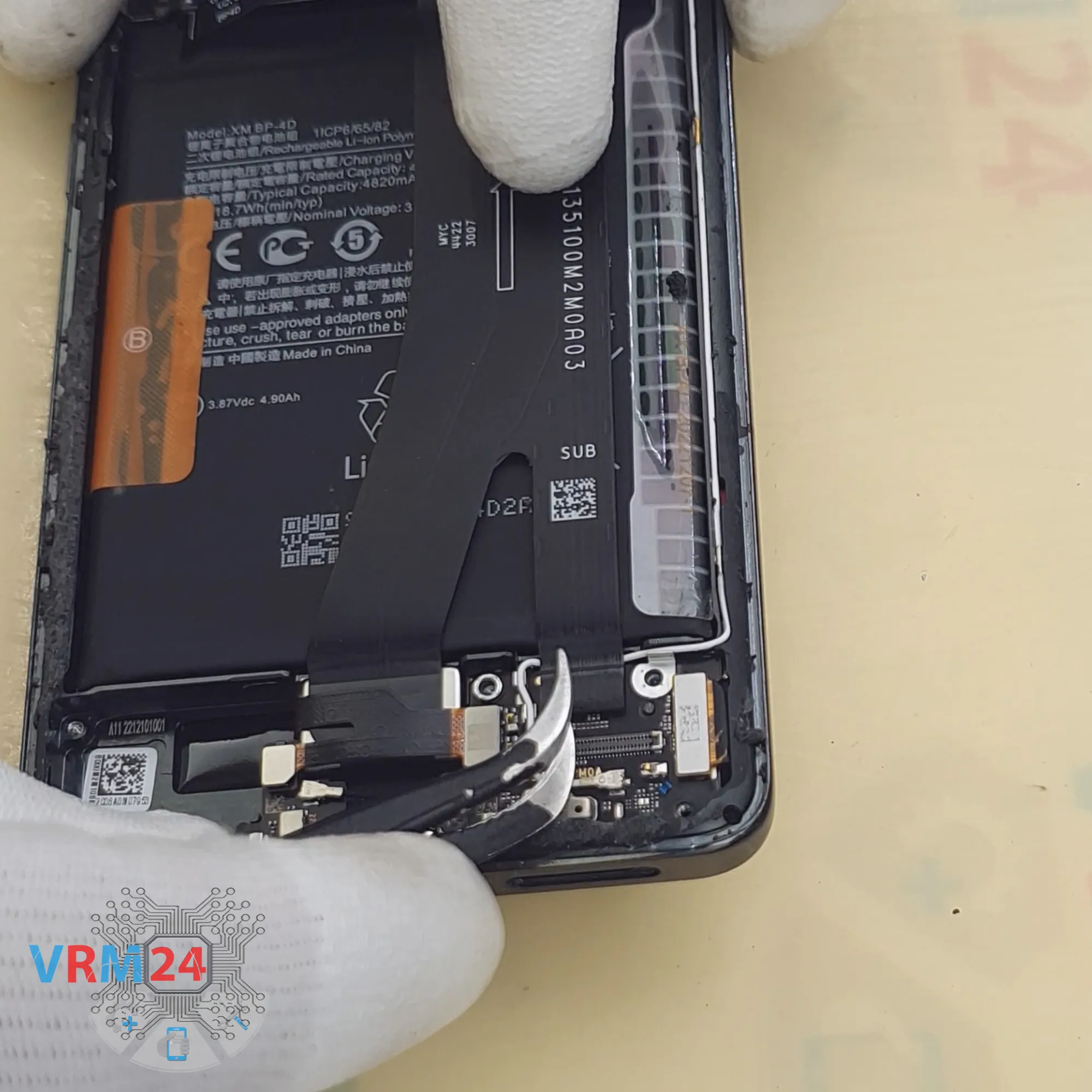

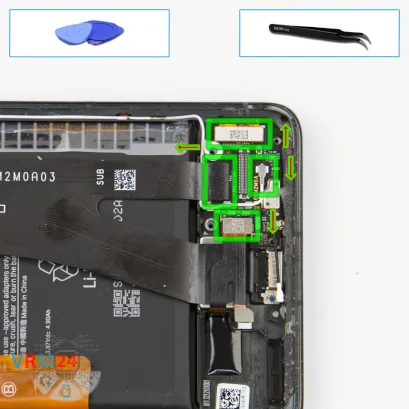

Шаг 14. Отсоединяем коннекторы

Отсоединяем коаксиальный кабель, шлейф к дисплею и два межплатных шлейфа.


Как разобрать Xiaomi 13 Pro, Шаг 15/1 Как разобрать Xiaomi 13 Pro, Шаг 15/2 Как разобрать Xiaomi 13 Pro, Шаг 15/3

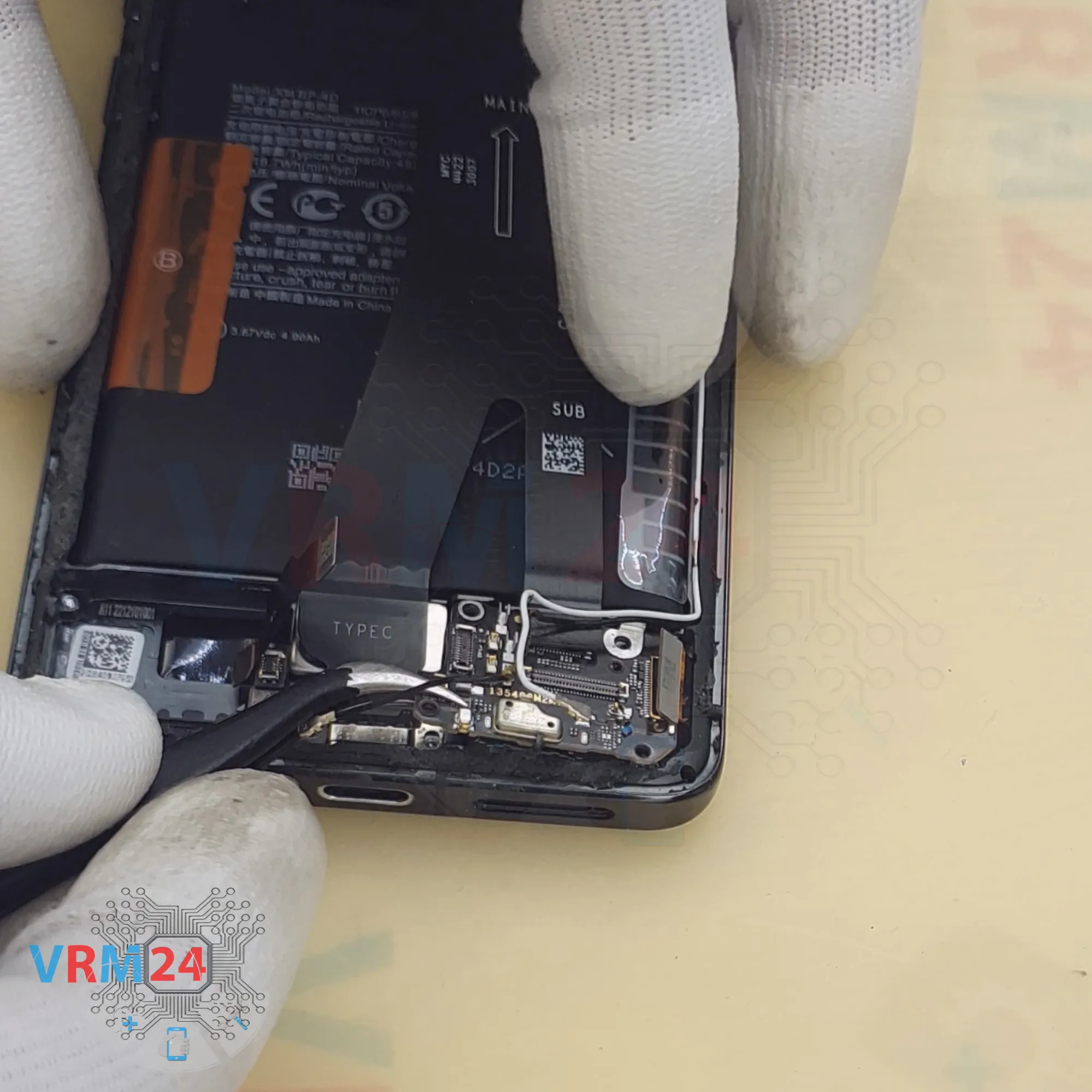

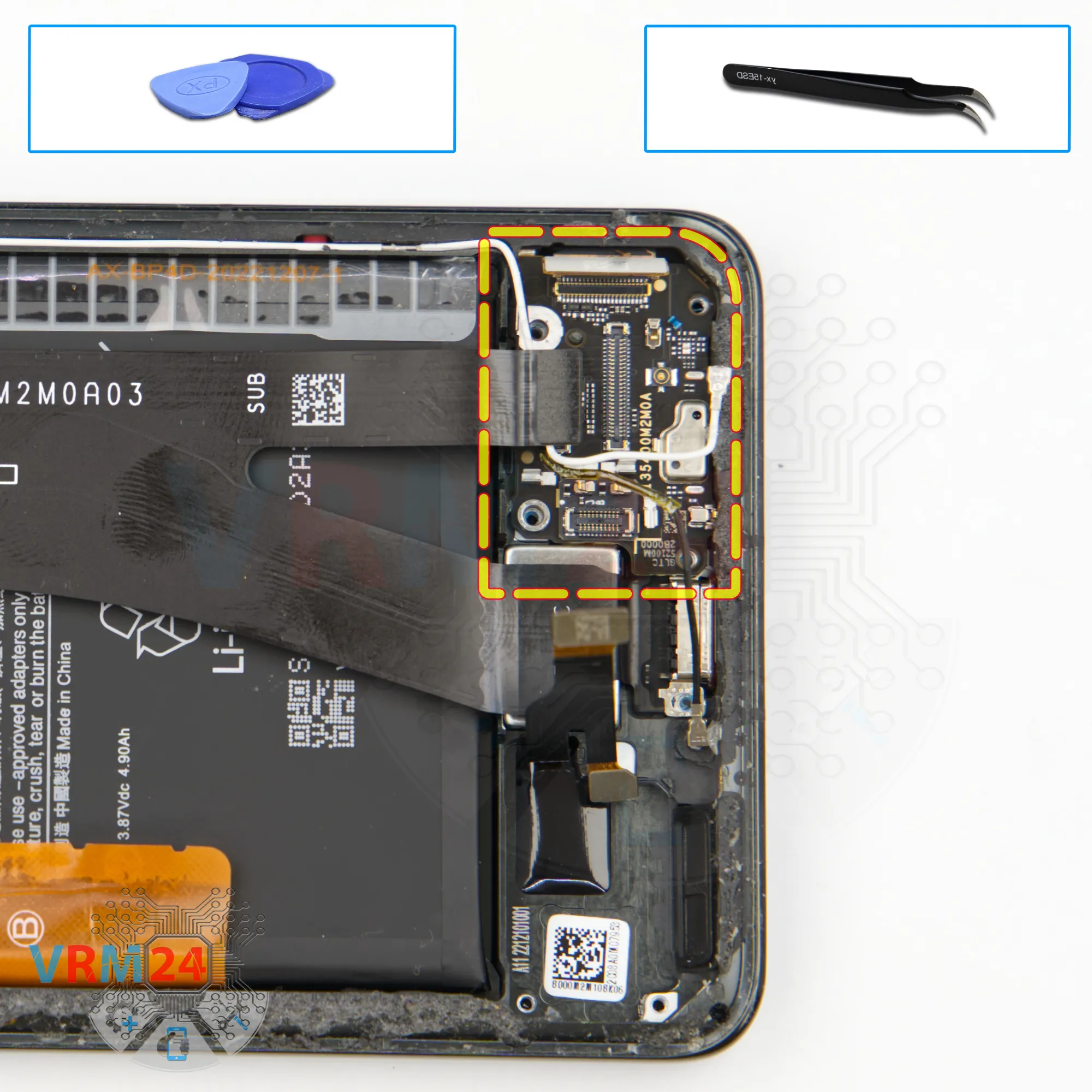

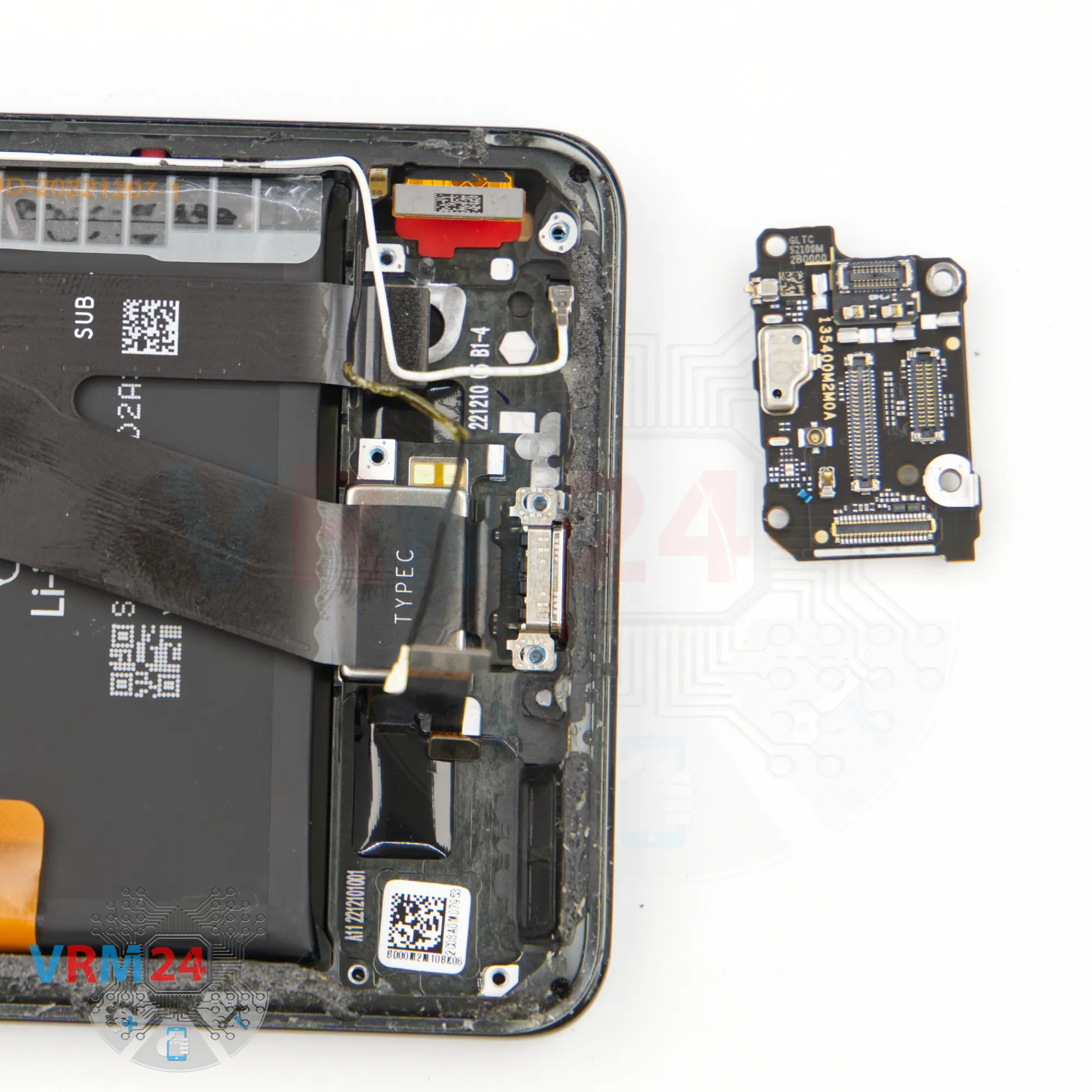

Шаг 15. Отсоединяем субплату

Теперь можно снять суб-плату.

Аккуратно вынимаем плату, на обратной стороне расположен коннектор карт.


Как разобрать Xiaomi 13 Pro, Шаг 16/1 Как разобрать Xiaomi 13 Pro, Шаг 16/2 Как разобрать Xiaomi 13 Pro, Шаг 16/3

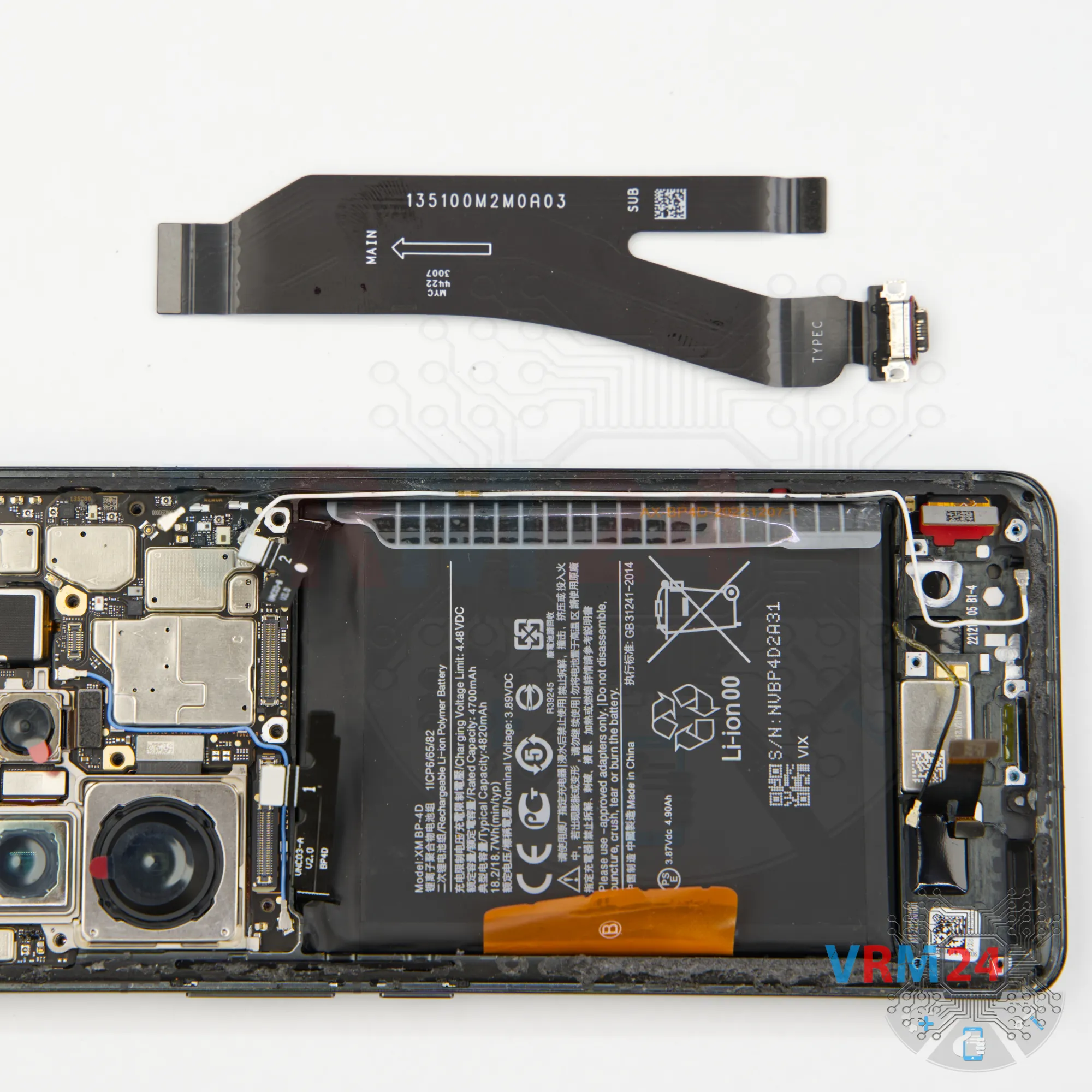

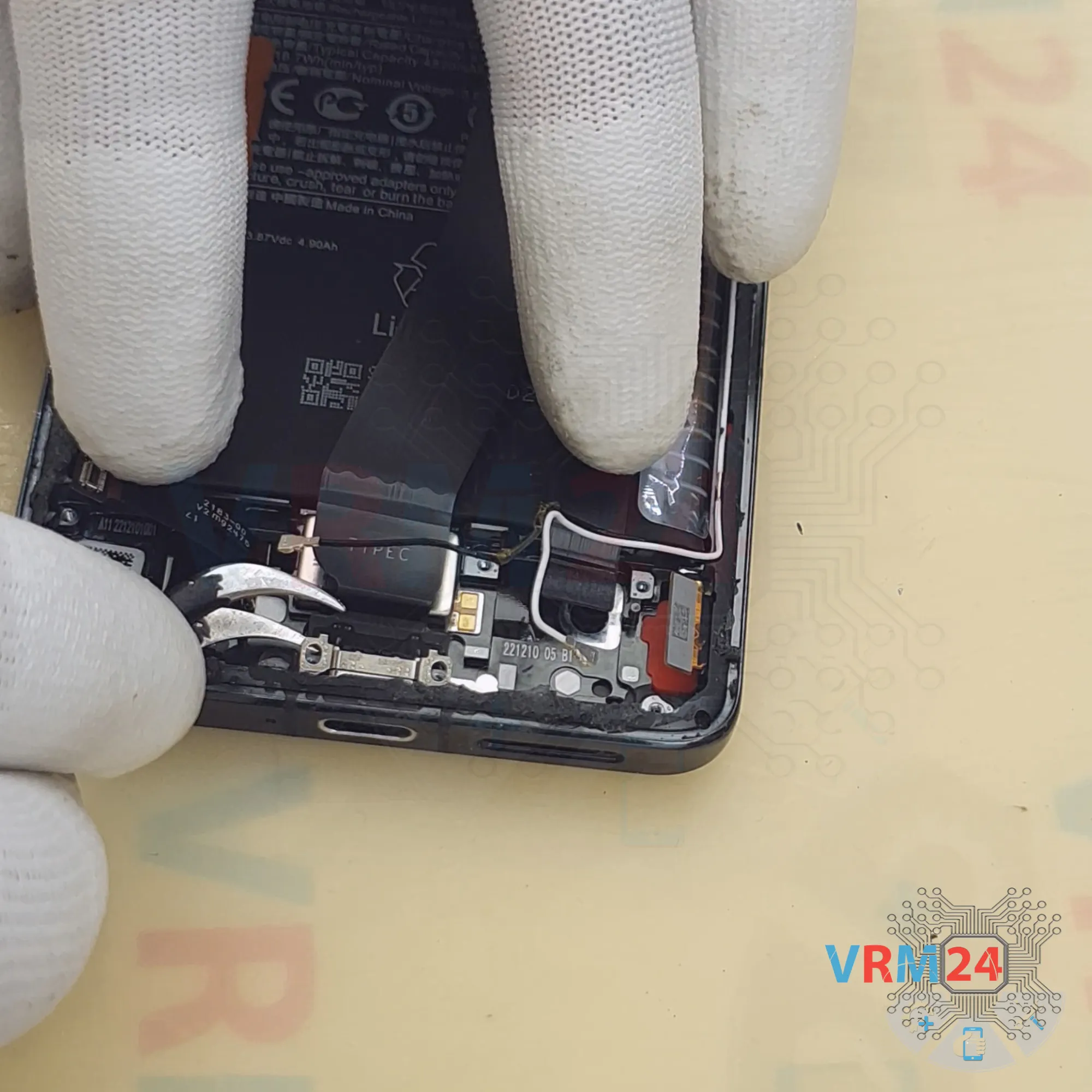

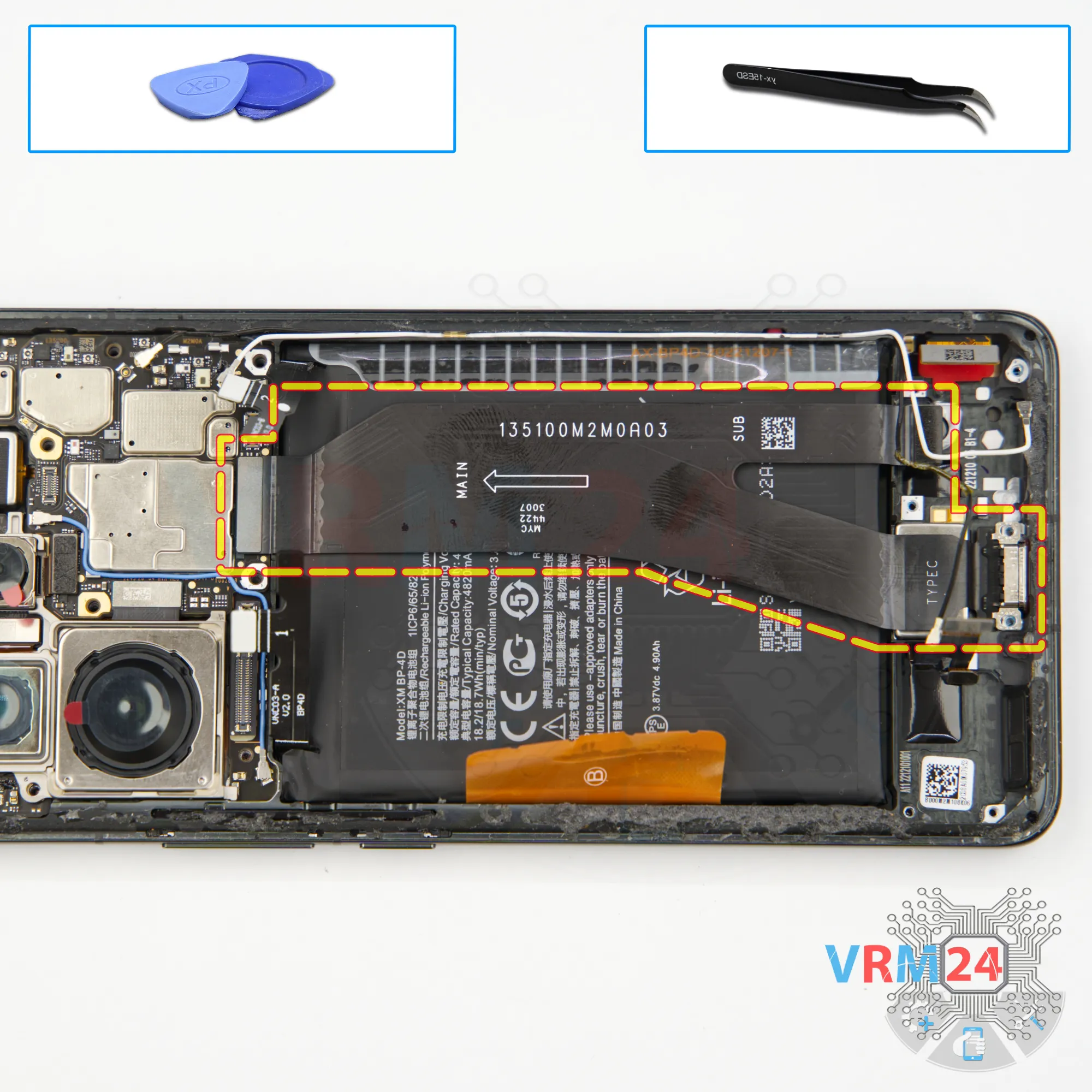

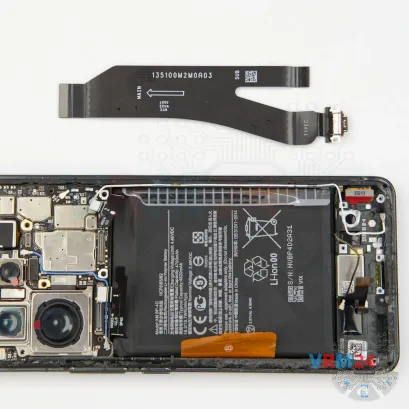

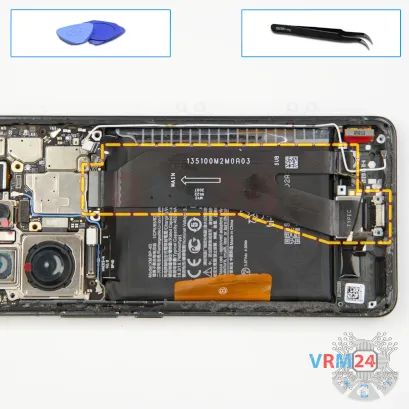

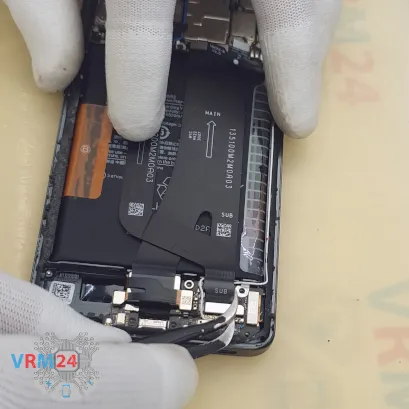

Шаг 16. Отсоединяем порт зарядки

Теперь отсоединяем межплатный шлейф с портом зарядки, который слегка утоплен в рамку дисплея.

Убираем шлейф в сторону.


Как разобрать Xiaomi 13 Pro, Шаг 17/1 Как разобрать Xiaomi 13 Pro, Шаг 17/2 Как разобрать Xiaomi 13 Pro, Шаг 17/3

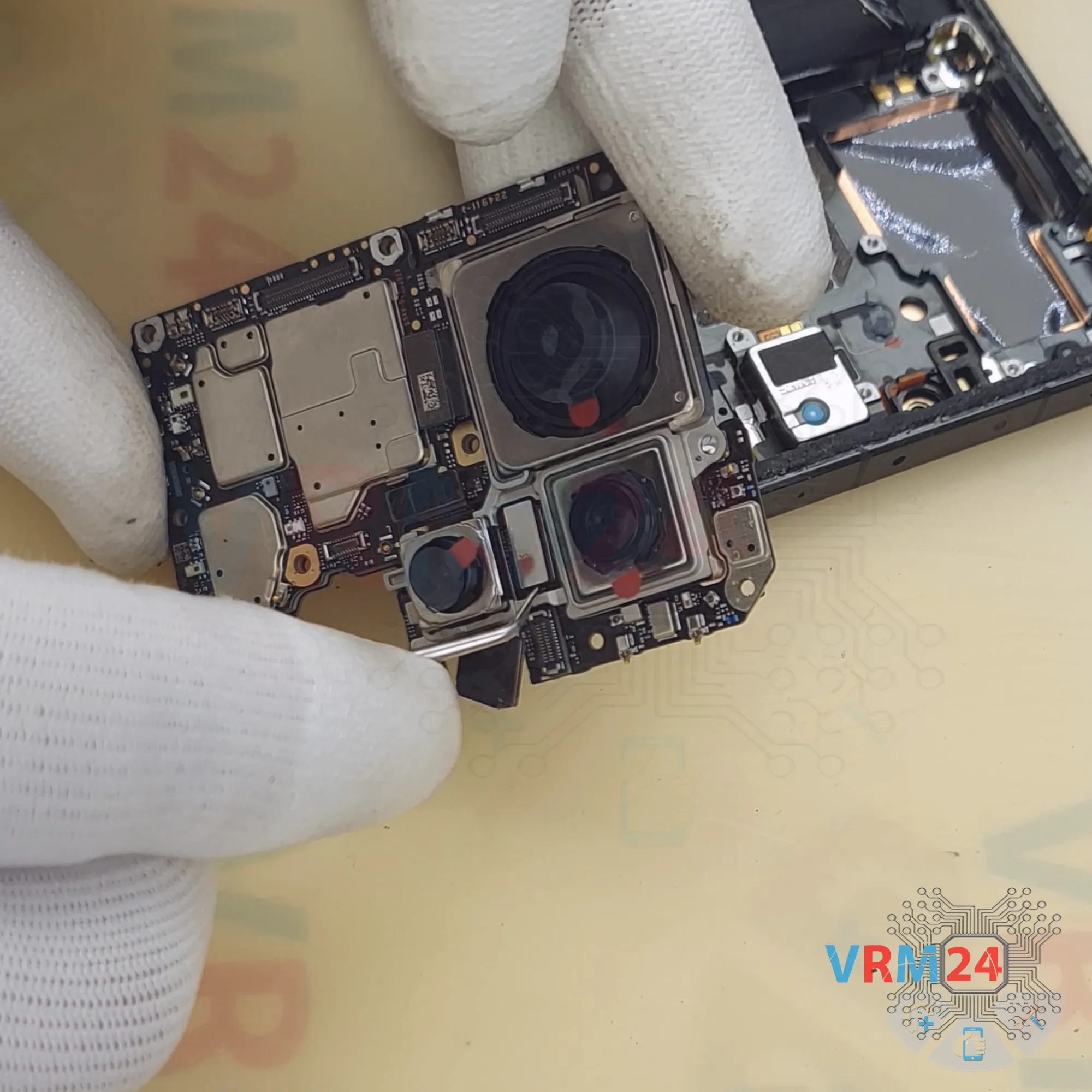

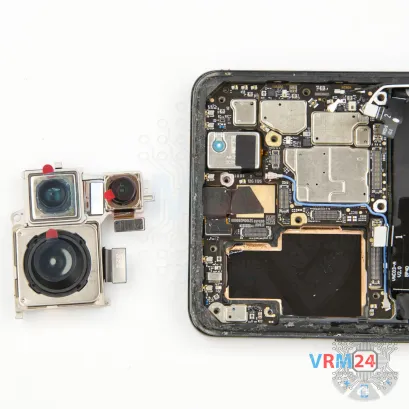

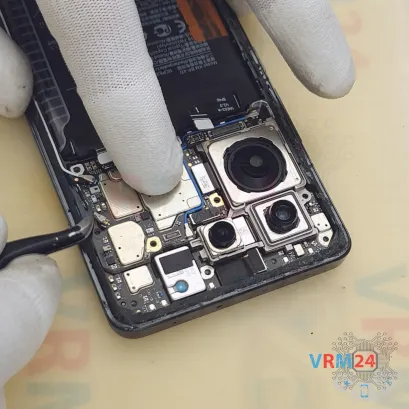

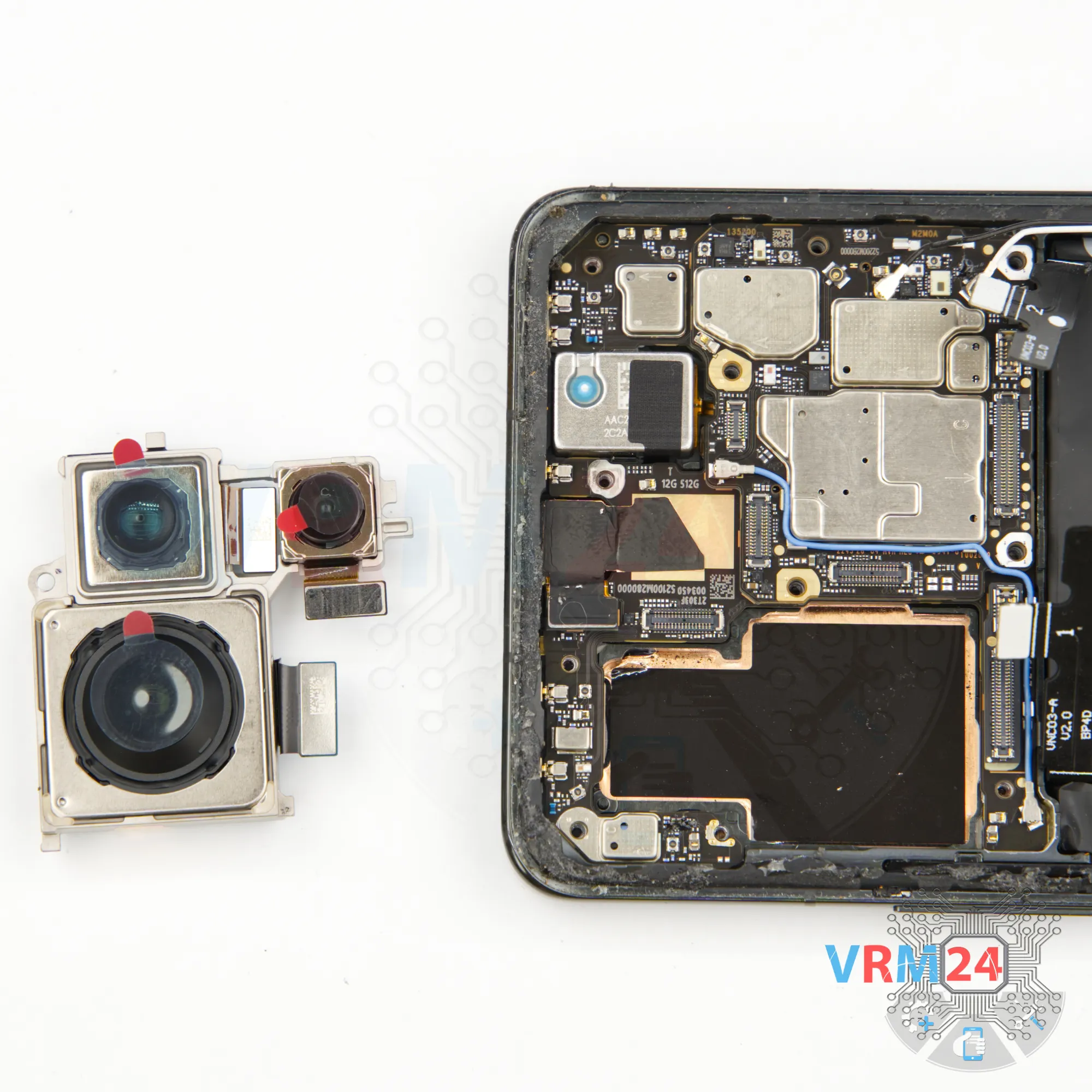

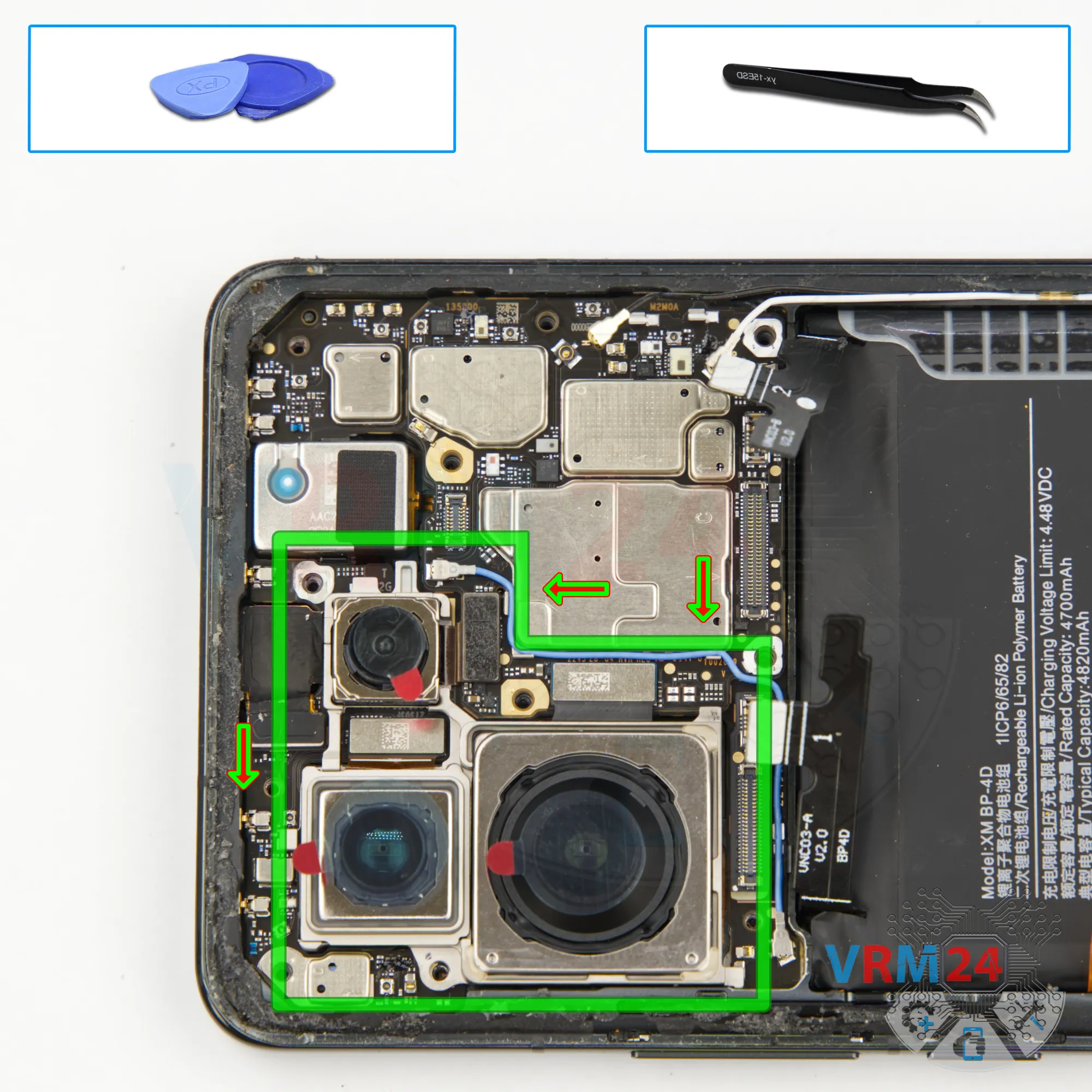

Шаг 17. Отсоединяем камеры

Аккуратно отсоединяем разъемы, чтобы ничего не повредить, и пробуем снять камеры.

Аккуратно покачиваем модуль и вынимаем тыльные камеры.


Как разобрать Xiaomi 13 Pro, Шаг 18/1 Как разобрать Xiaomi 13 Pro, Шаг 18/2

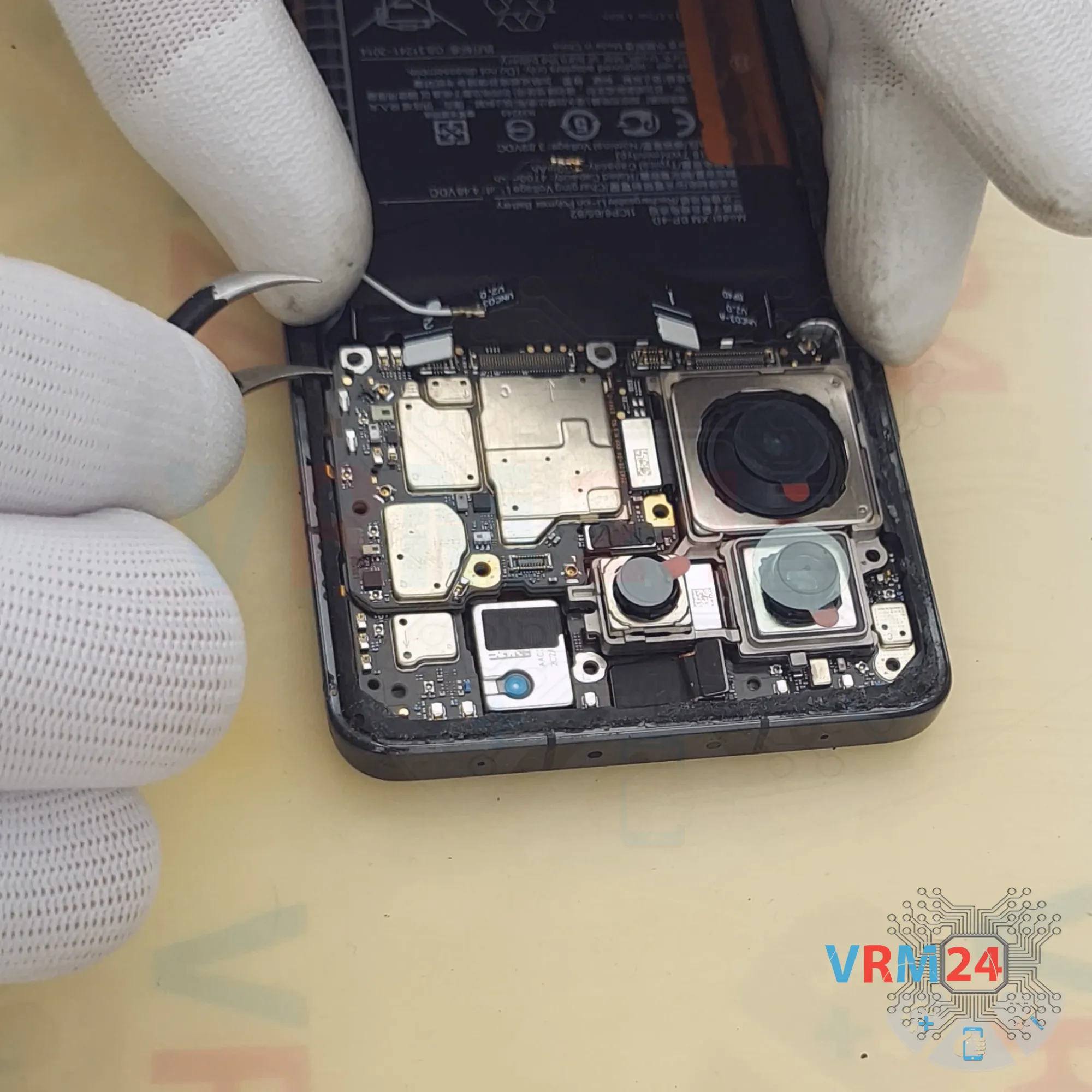

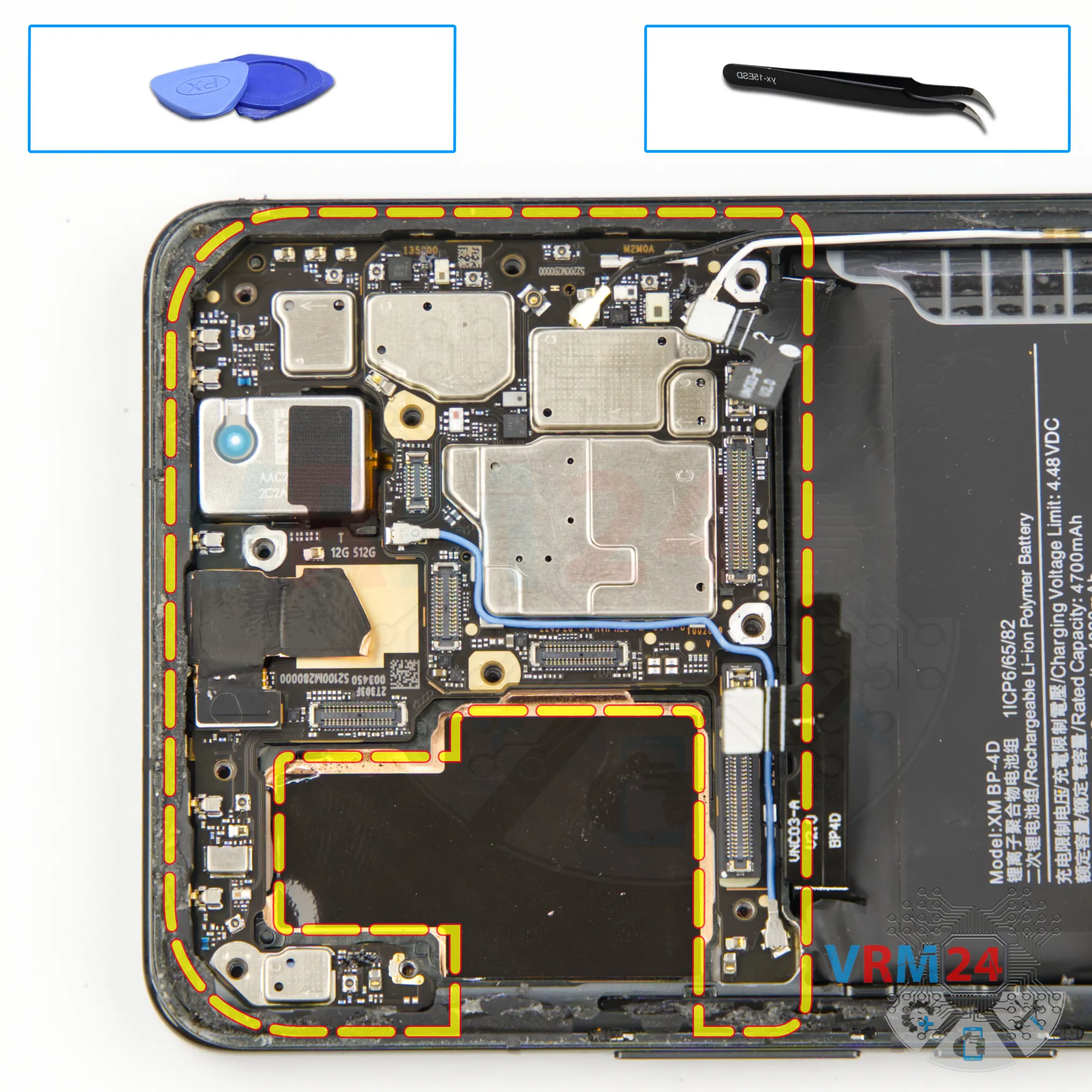

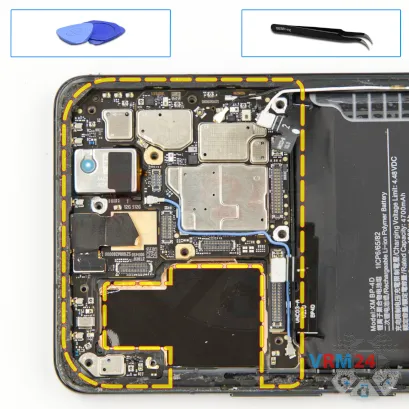

Шаг 18. Отсоединяем печатную плату

И мы, аккуратно вынимаем печатную плату. Не нужно использовать рычаг или пытаться достать плату силой. Убедитесь, что ничто не мешает и не удерживает плату.

Материнская плата также может крепиться с помощью креплений, таких как защелки или крючки, будьте аккуратны.

⚠️️ Не сгибайте плату при отсоединении и не подсовывайте инструменты под нее. Незаметно для себя вы можете повредить компоненты или шлейфы изнутри.


Как разобрать Xiaomi 13 Pro, Шаг 19/1 Как разобрать Xiaomi 13 Pro, Шаг 19/2 Как разобрать Xiaomi 13 Pro, Шаг 19/3 Как разобрать Xiaomi 13 Pro, Шаг 19/4

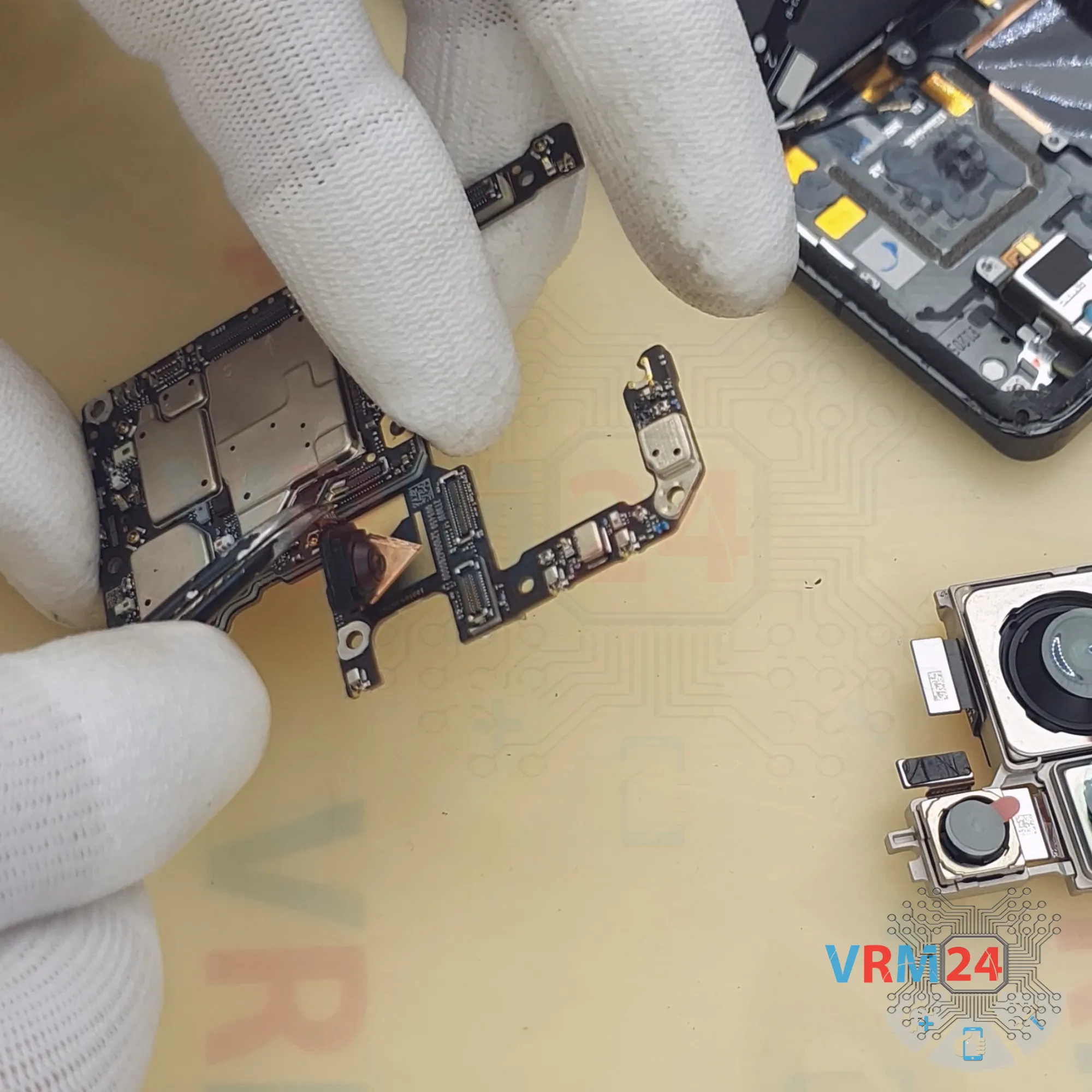

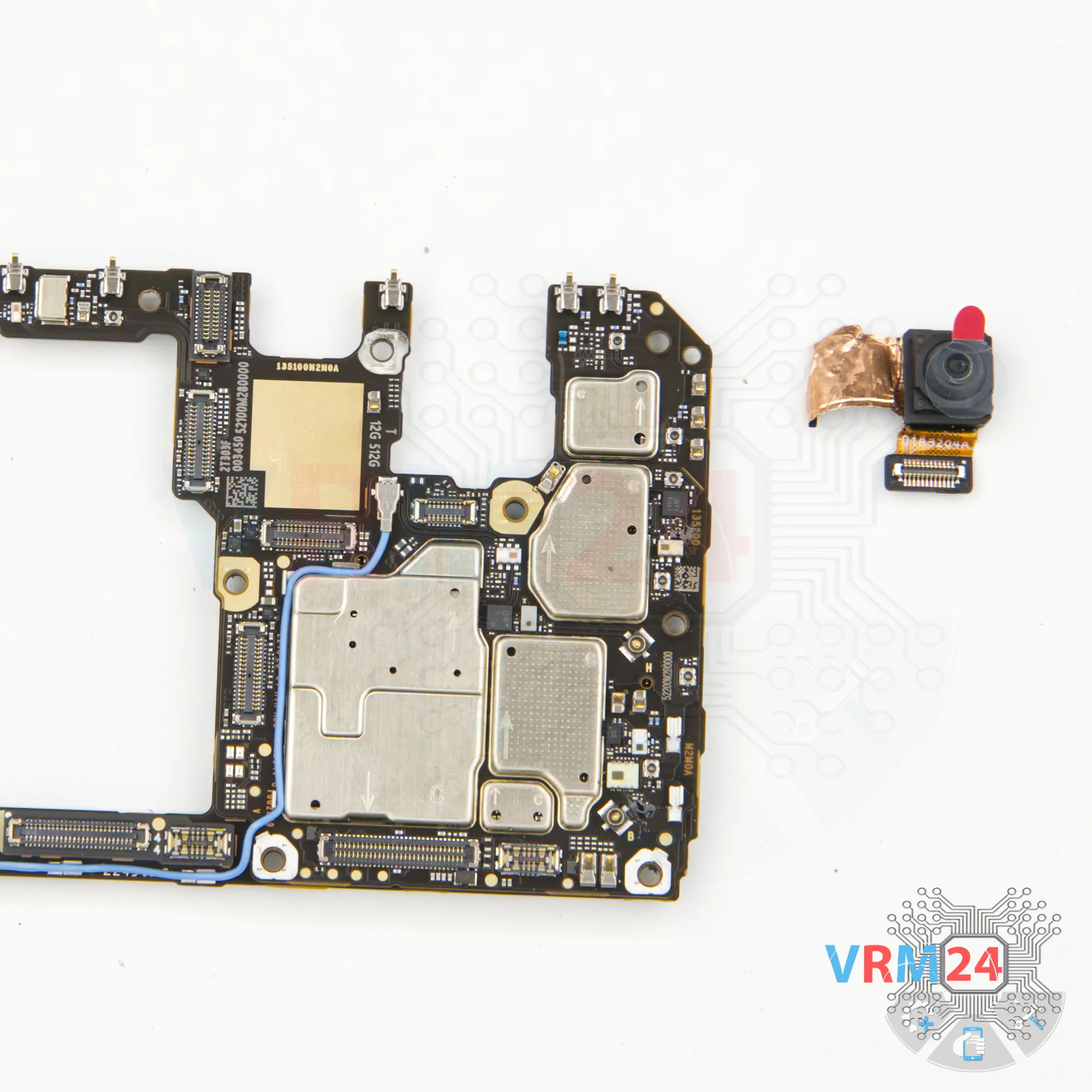

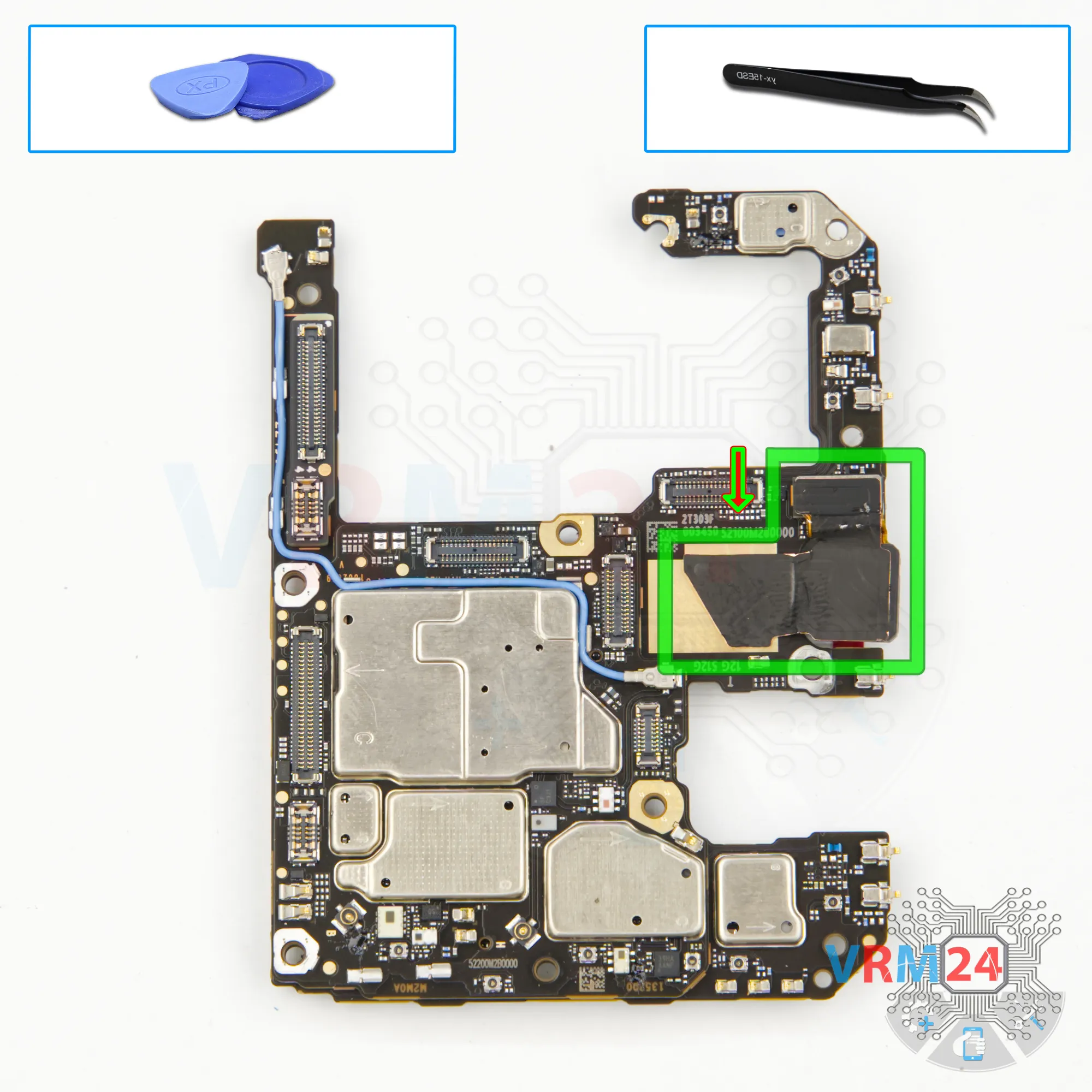

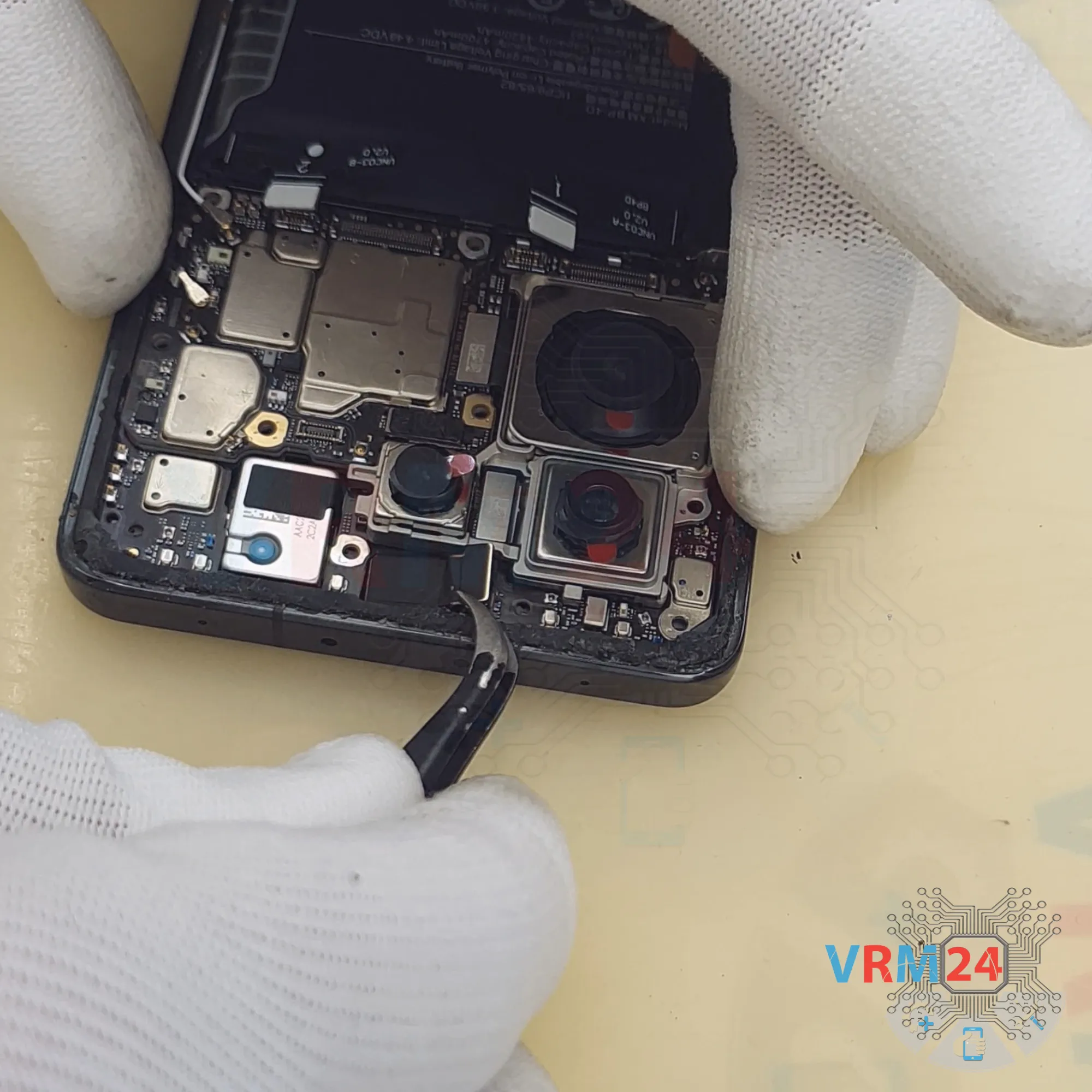

Шаг 19. Отсоединяем фронтальную камеру

Теперь мы видим, что под модулем камер к тыльной части материнской платы приклеена фольга теплоотводящего покрытия.

Эта фольга удерживает фронтальную камеру. Она медная. Лучше всего сохранить ее для обратной сборки.

Итак, отклеиваем фольгу и отсоединяем разъем, чтобы снять фронтальную камеру.


Как разобрать Xiaomi 13 Pro, Шаг 20/1 Как разобрать Xiaomi 13 Pro, Шаг 20/2 Как разобрать Xiaomi 13 Pro, Шаг 20/3

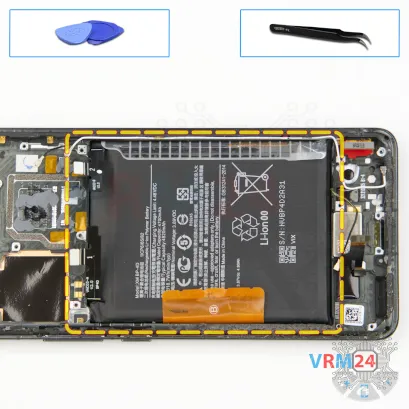

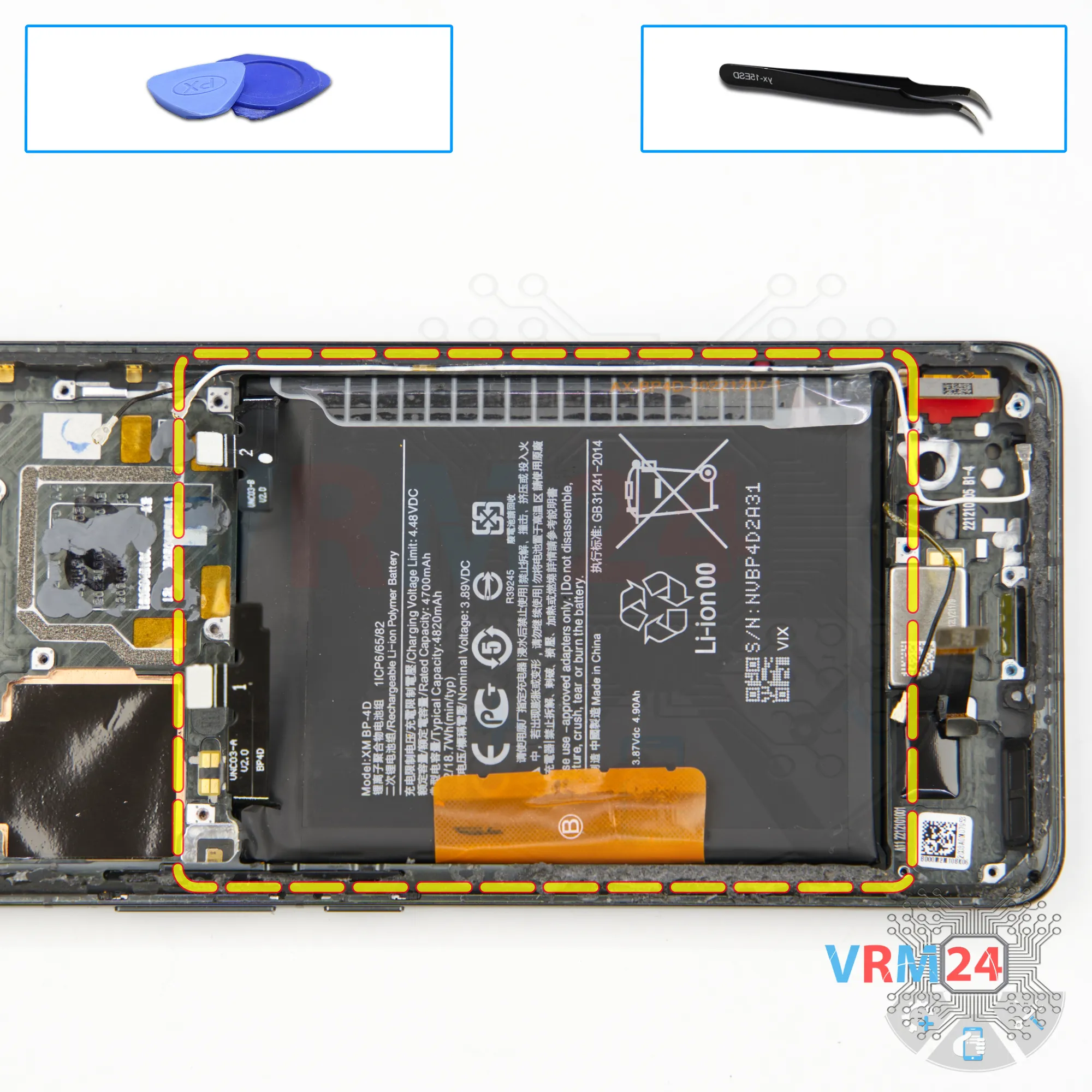

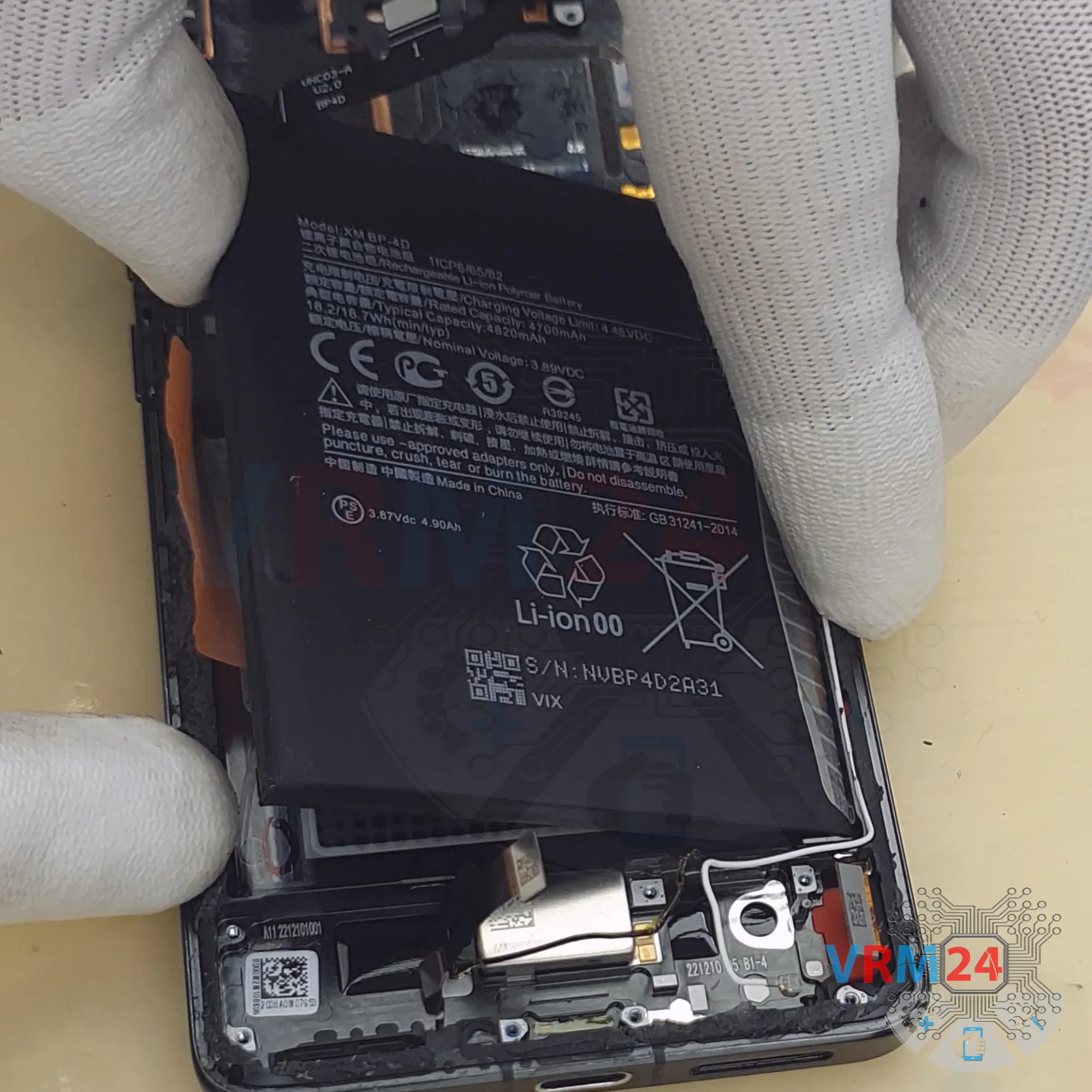

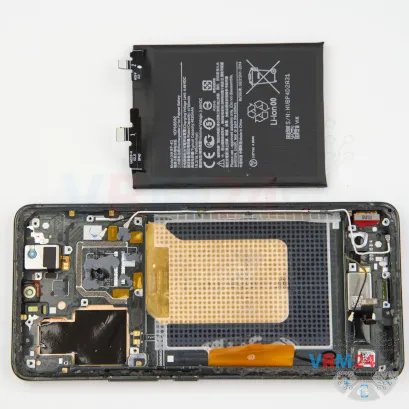

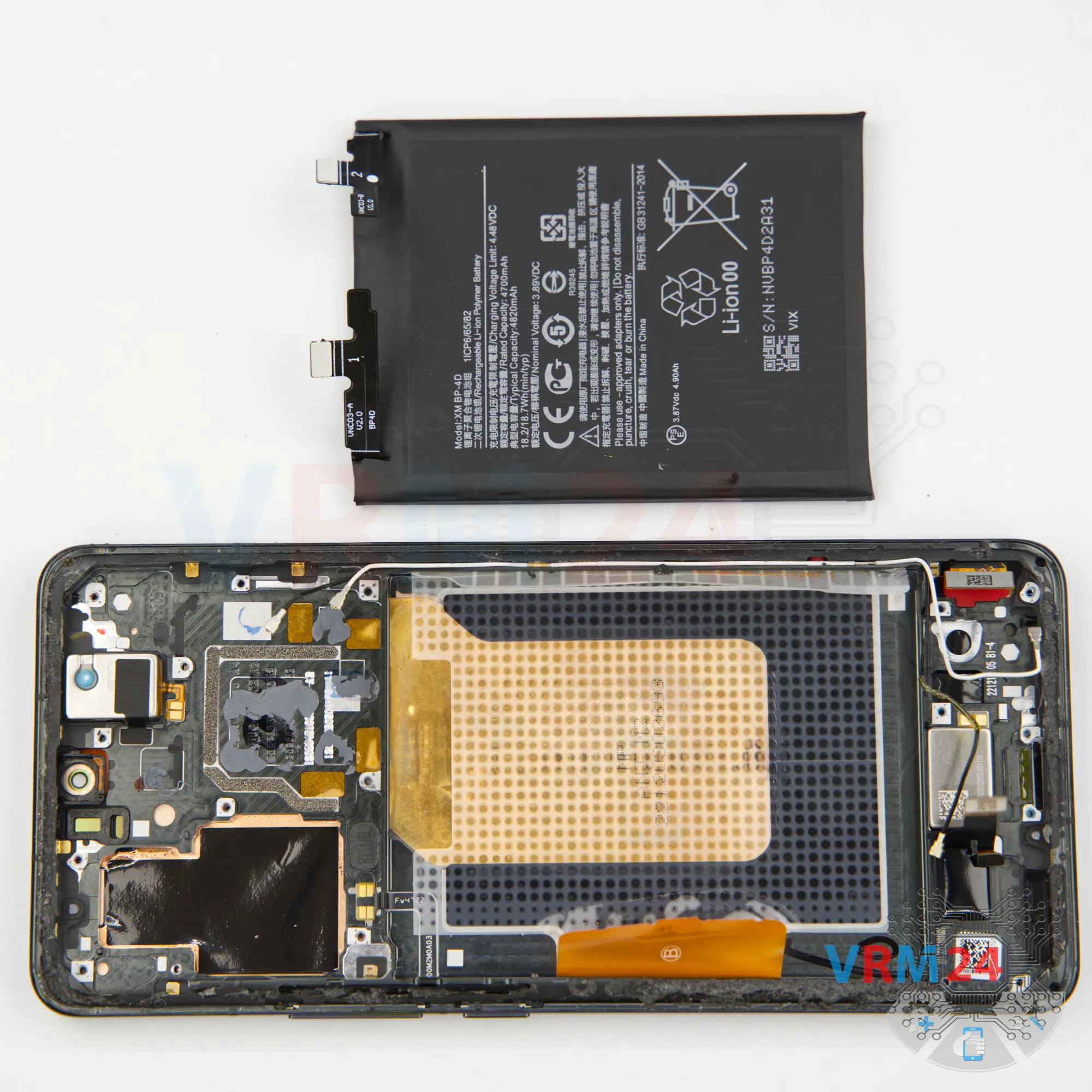

Шаг 20. Отсоединяем АКБ

Наконец, переходим к отсоединению аккумулятора.

У нас есть два коричневых язычка: язычок посередине, который нужно оттянуть назад, и язычок сбоку, который нужно медленно потянуть вверх, чтобы отсоединить аккумулятор.


Как разобрать Xiaomi 13 Pro, Шаг 21/1 Как разобрать Xiaomi 13 Pro, Шаг 21/2 Как разобрать Xiaomi 13 Pro, Шаг 21/3

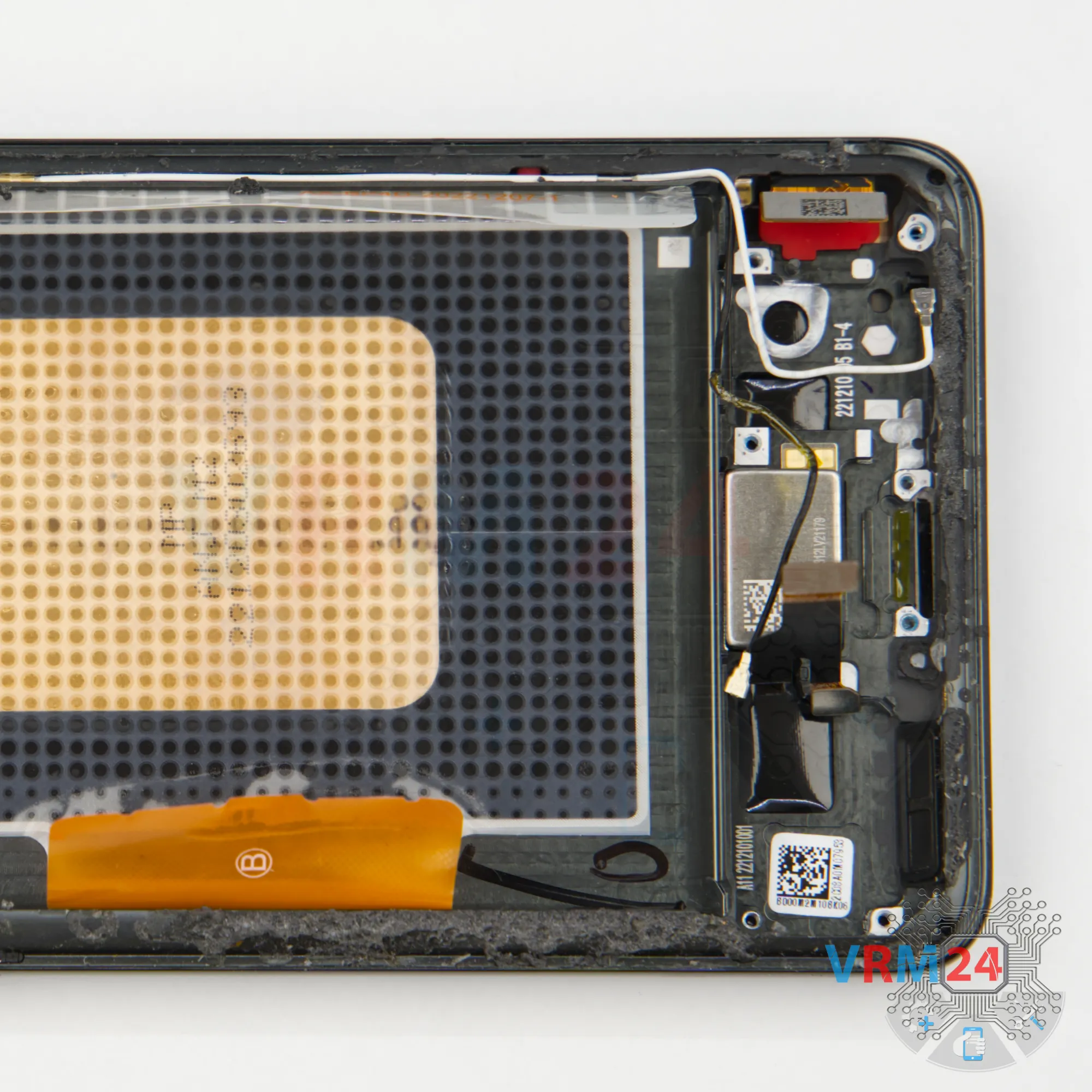

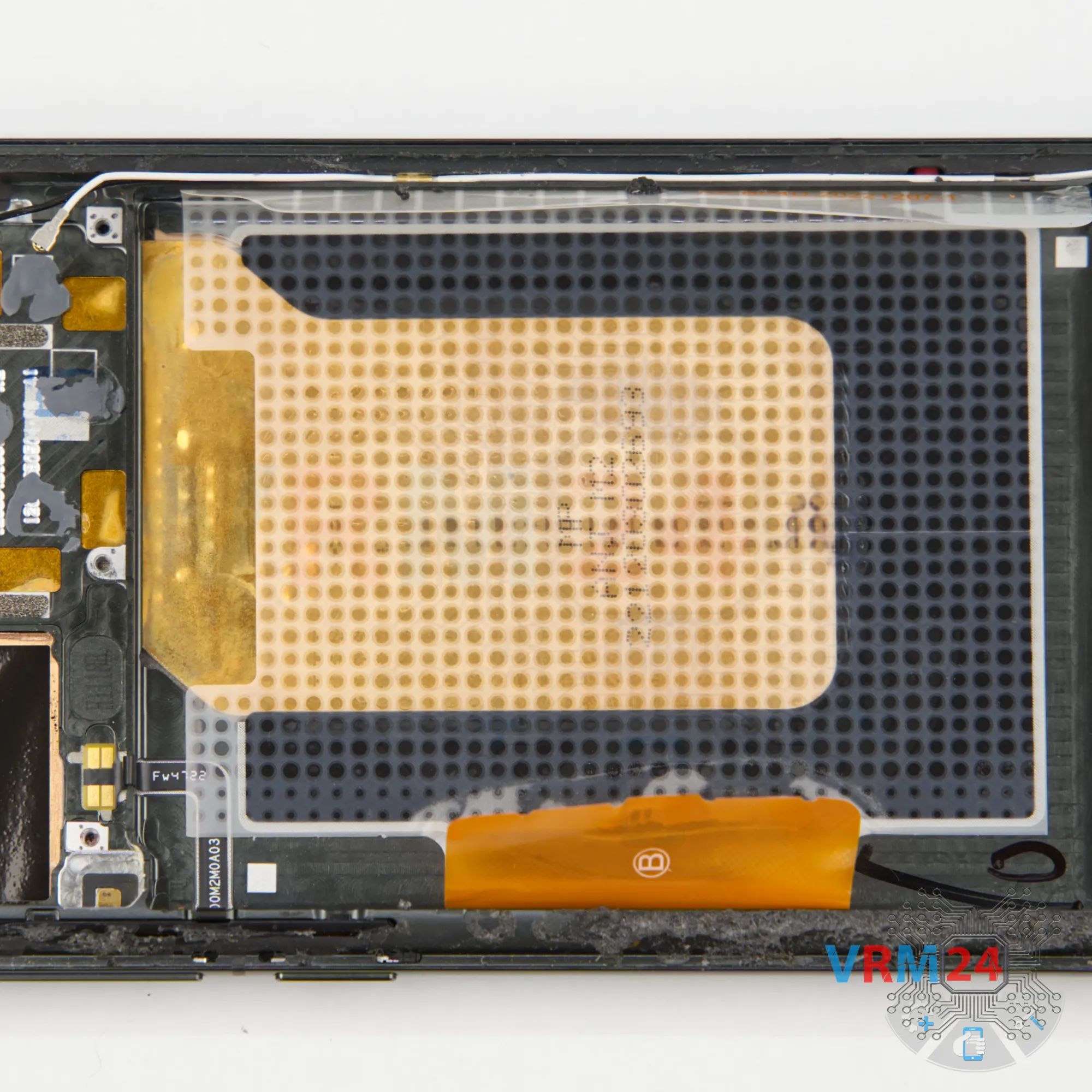

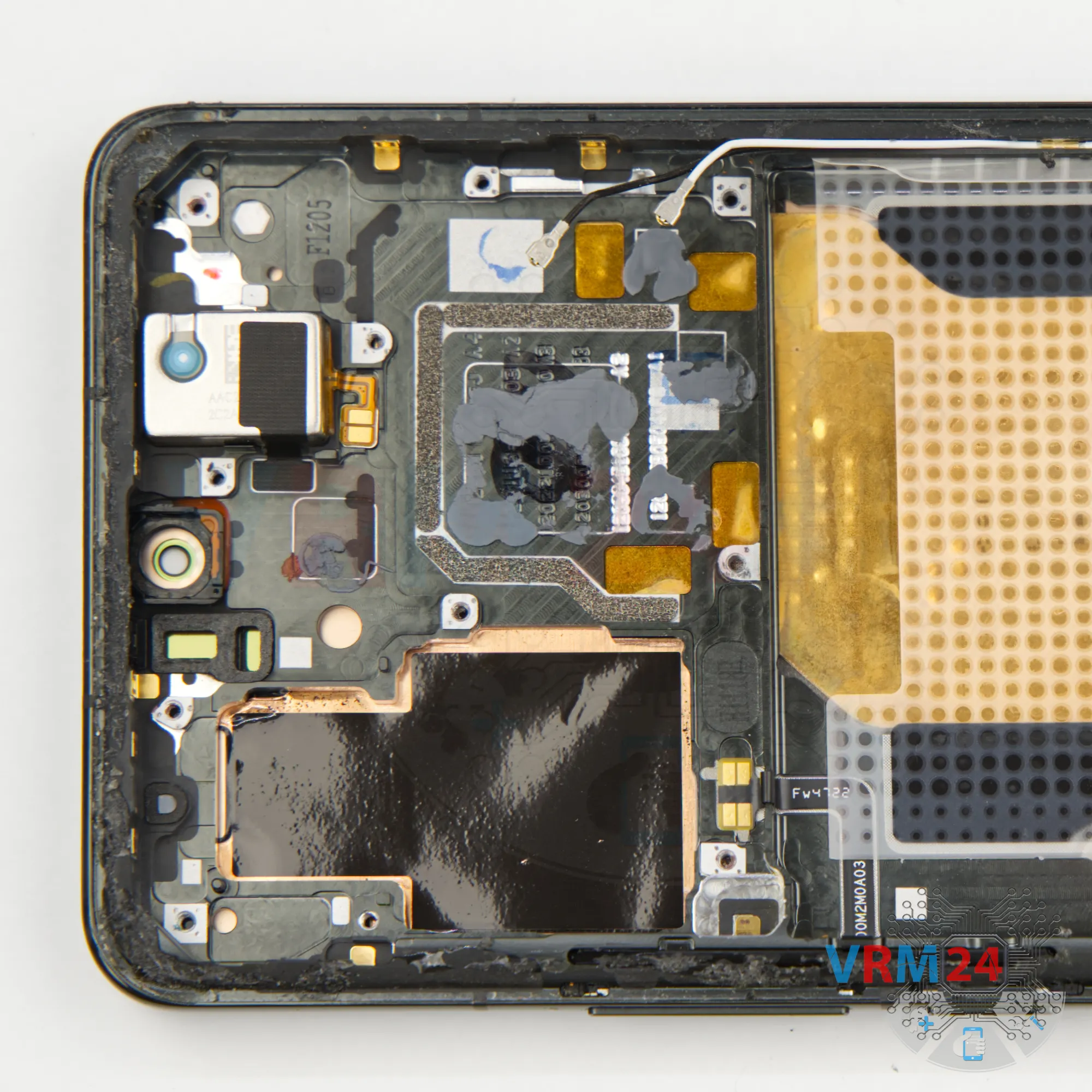

Шаг 21. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, вибромотор и шлейфы.

Подробные видео инструкции по разборке и ремонту Xiaomi 13 Pro от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 15 минут. Наше руководство подходит для всех моделей Xiaomi 13 Pro — Ксиоми 13 Про, выпущенных для рынков разных стран.
