Разборка/Ремонт мобильного девайса Xiaomi 14 Ultra (Ксиоми 14 Ультра) с описанием каждого шага и необходимого набора инструментов.

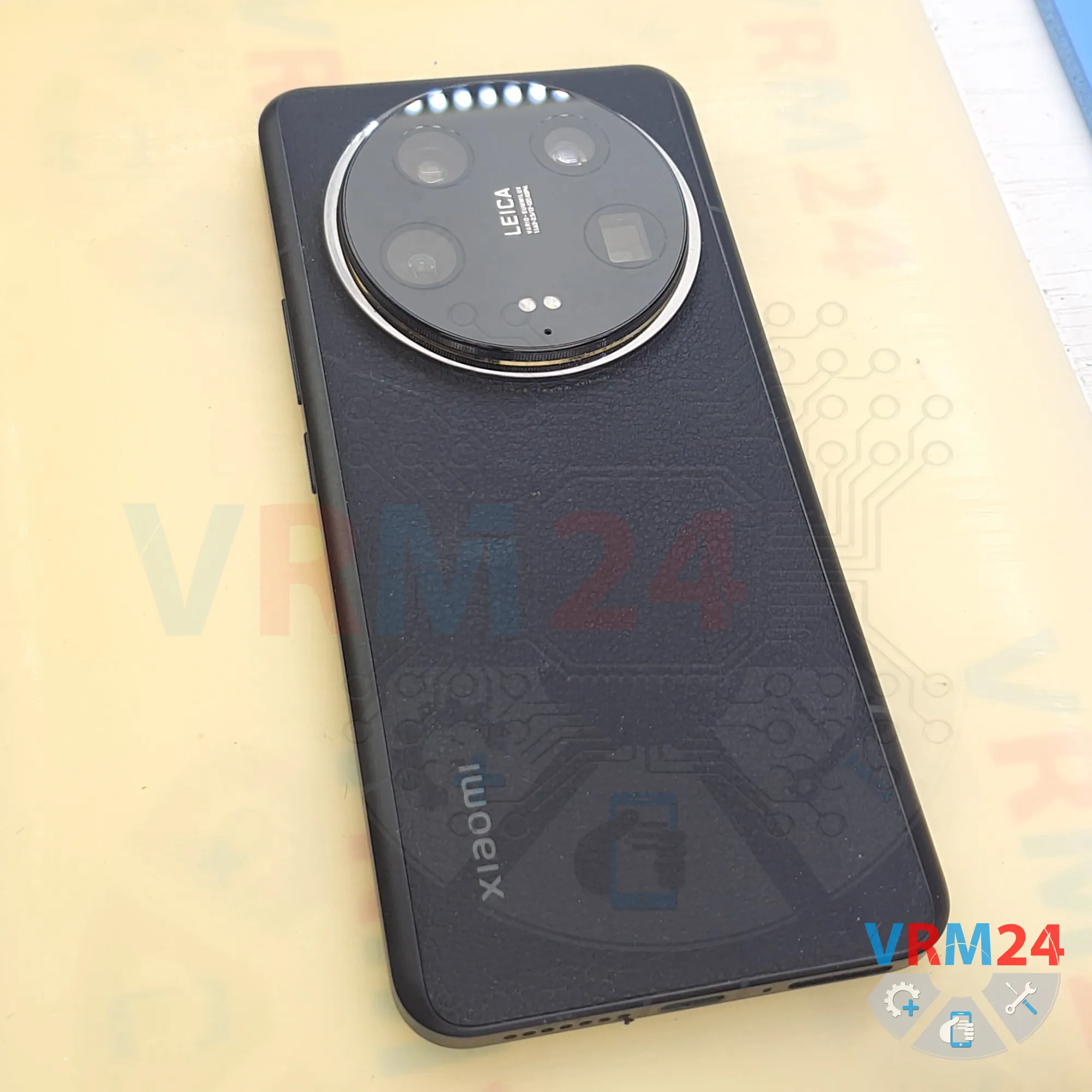

⚠️️ Перед разборкой не забудьте выключить телефон.

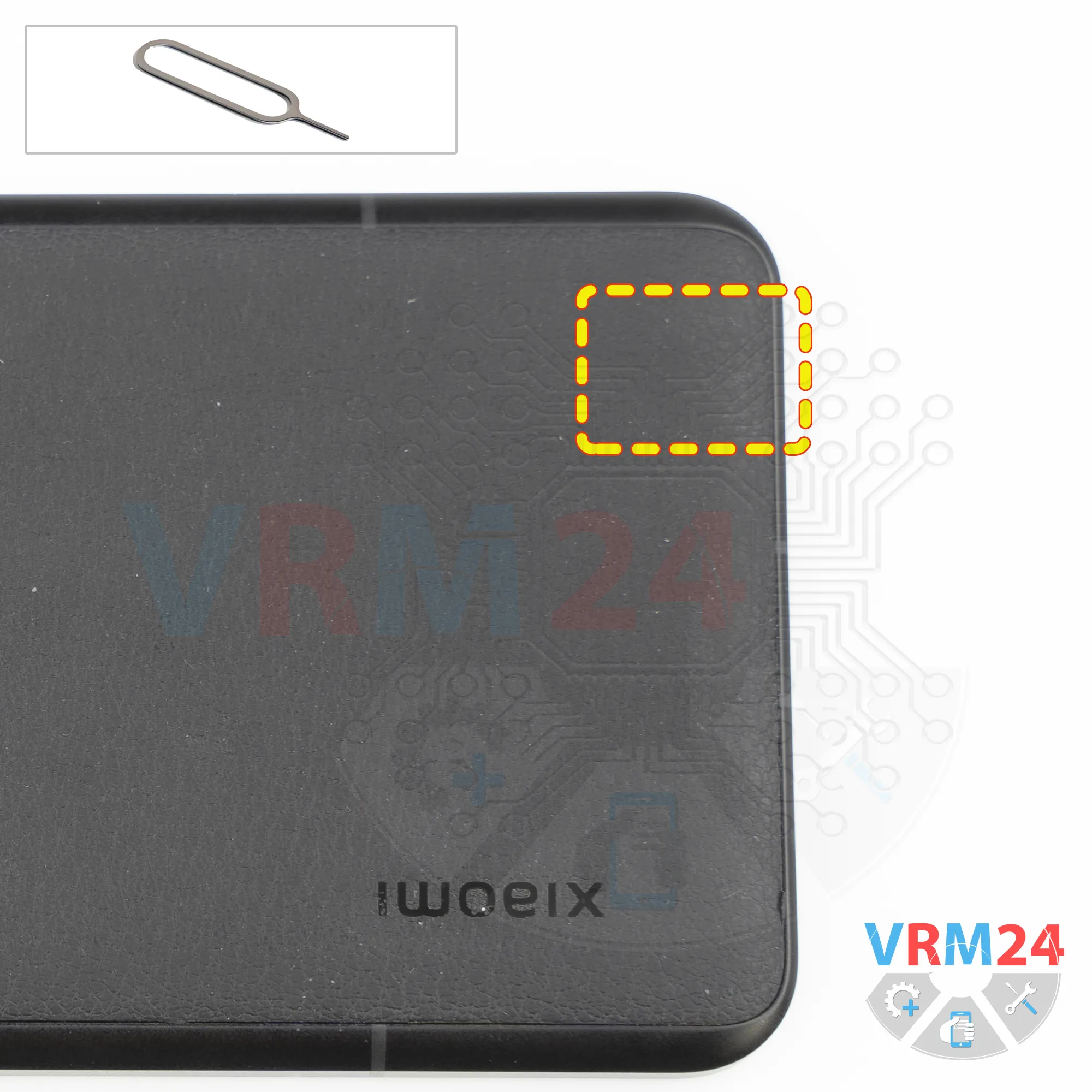

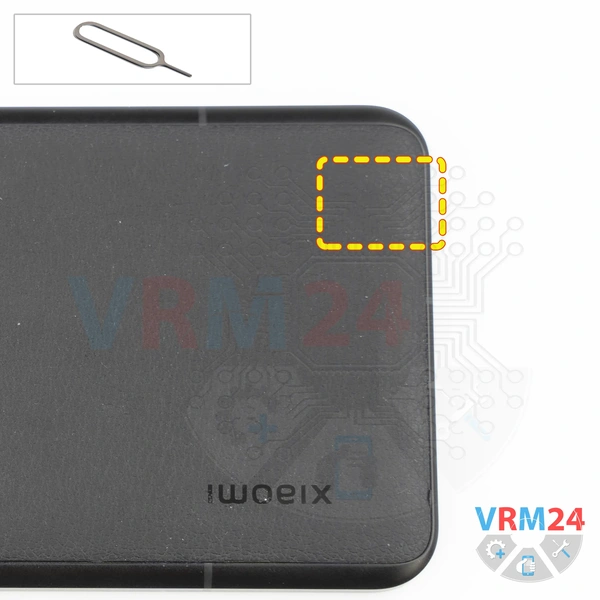

В первую очередь нам нужно вынуть лоток для карт, но у нас телефон до этого уже разбирался/ремонтировался, и лоток для карт, к сожалению, отсутствует.

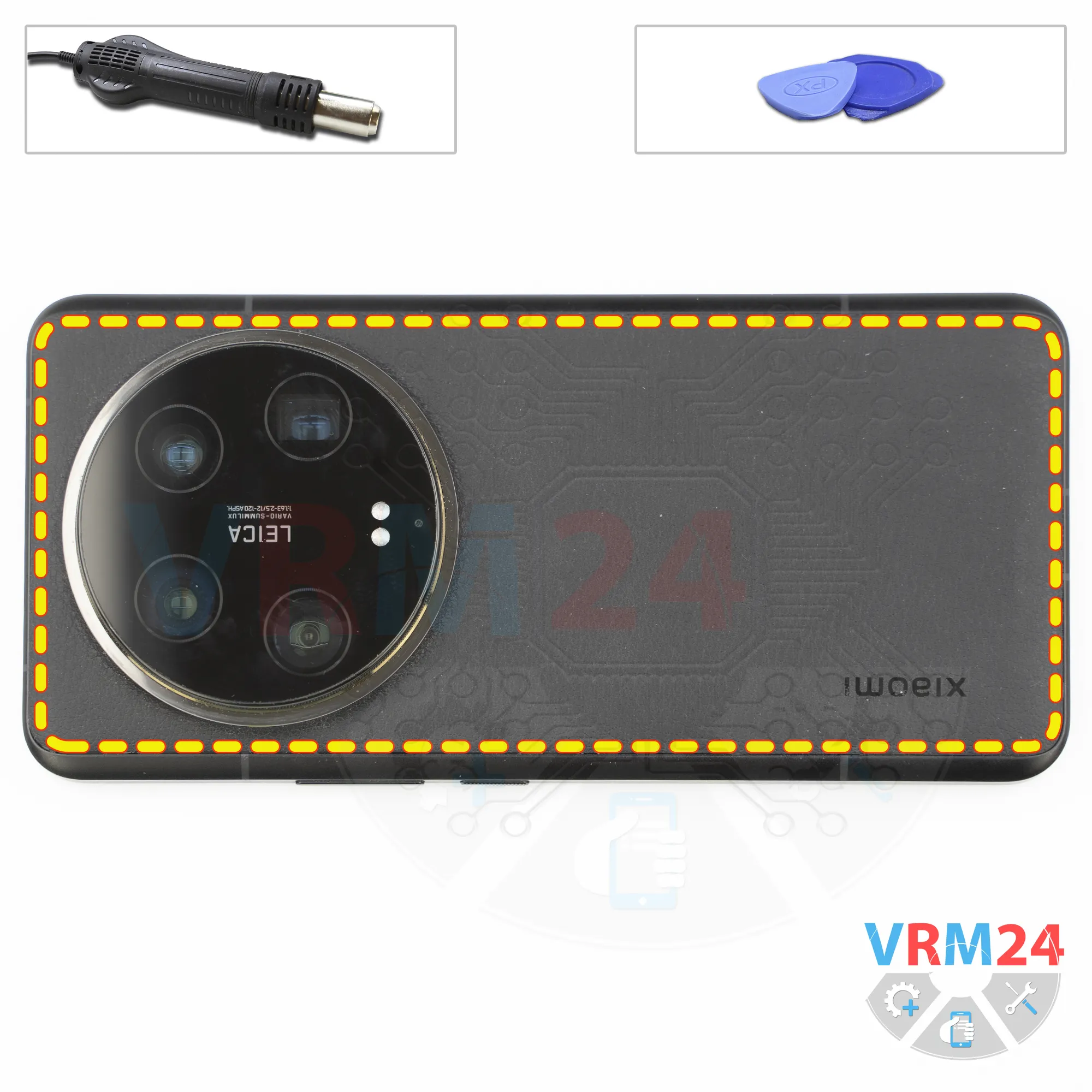

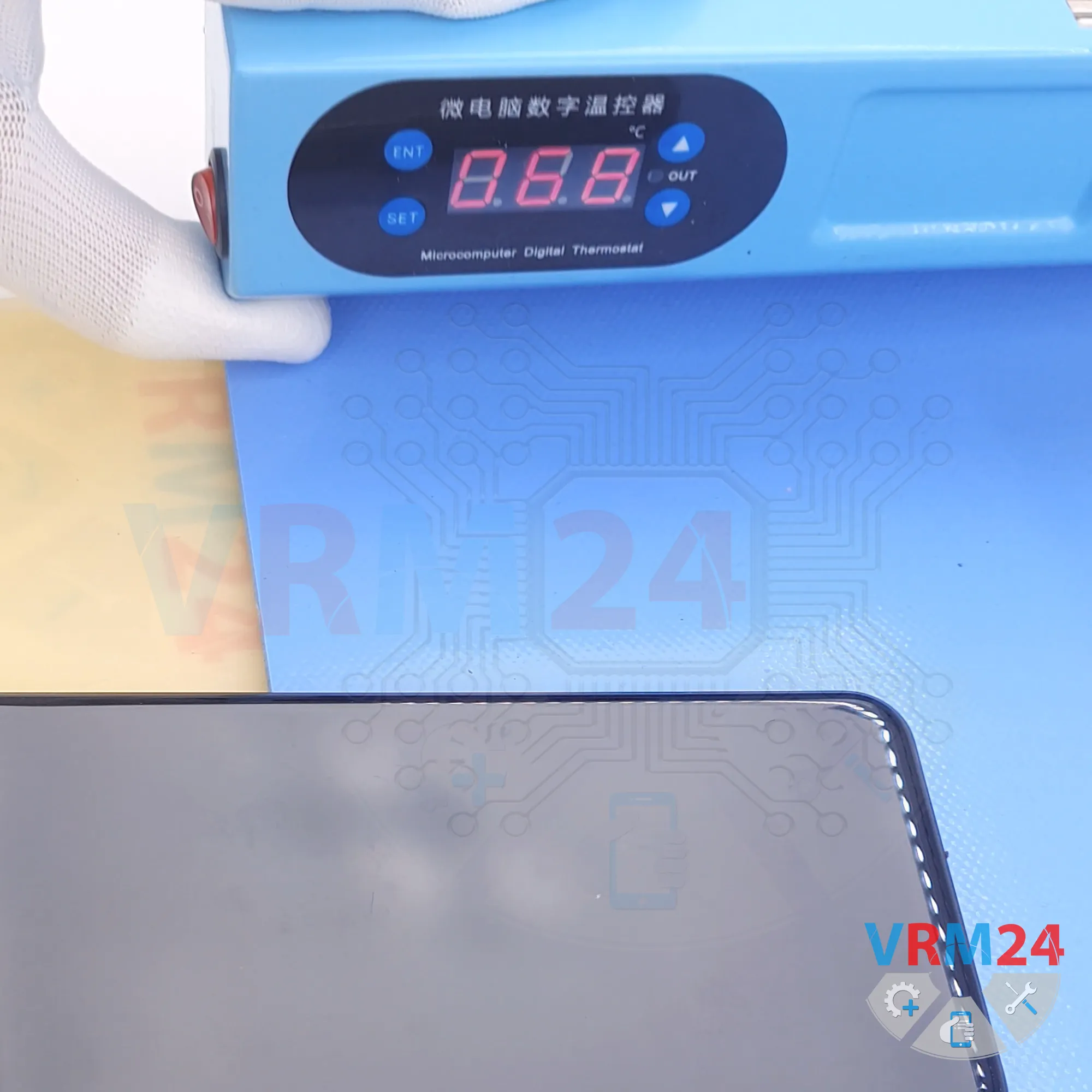

Затем нам нужно прогреть поверхность задней крышки до температуры приблизительно 70°C . Для этого мы используем нагревательный коврик. Но вы можете использовать и фен.

Обратите внимание, что задняя крышка проклеивается вокруг крышки камер, поэтому крышку нужно дополнительно прогреть вокруг камер.

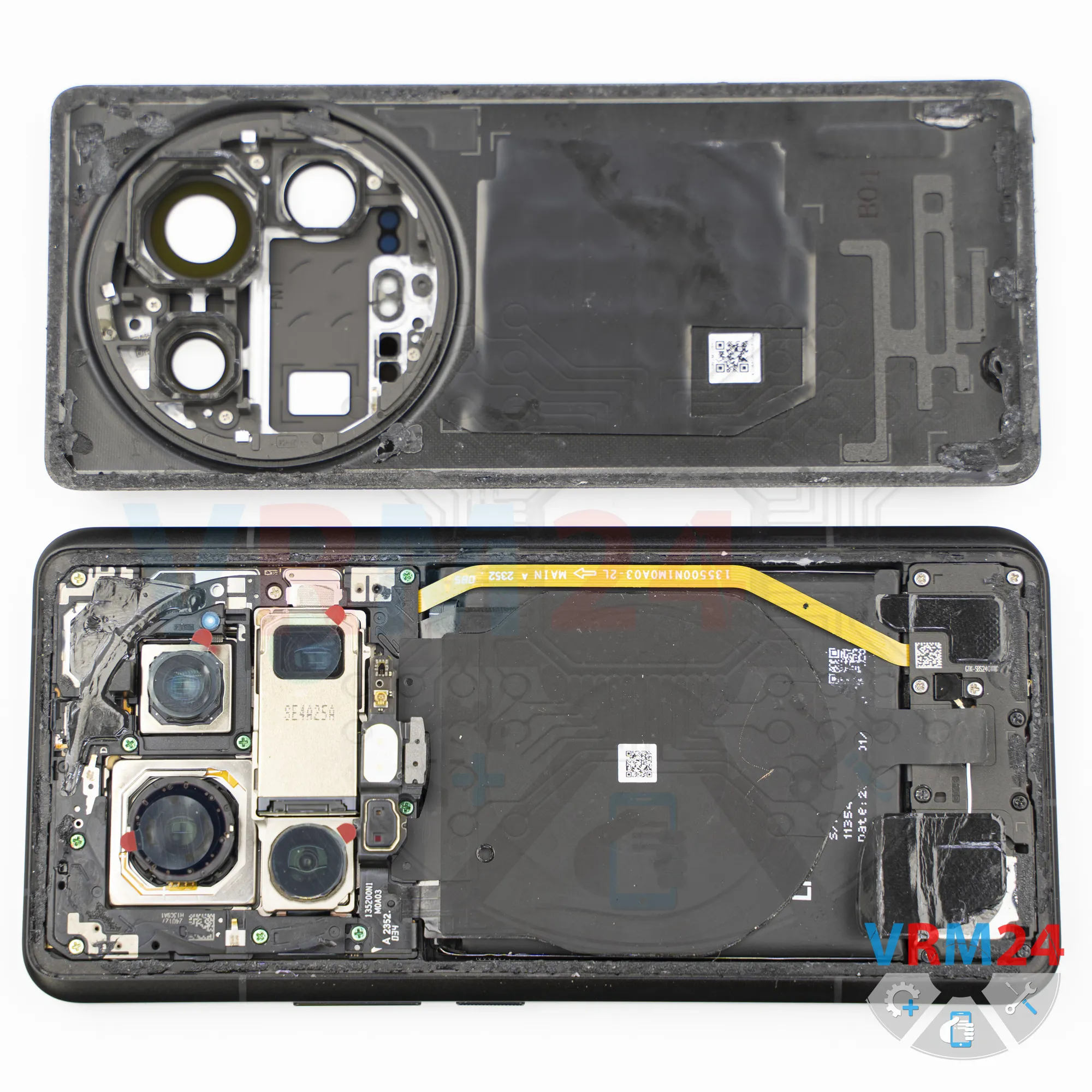

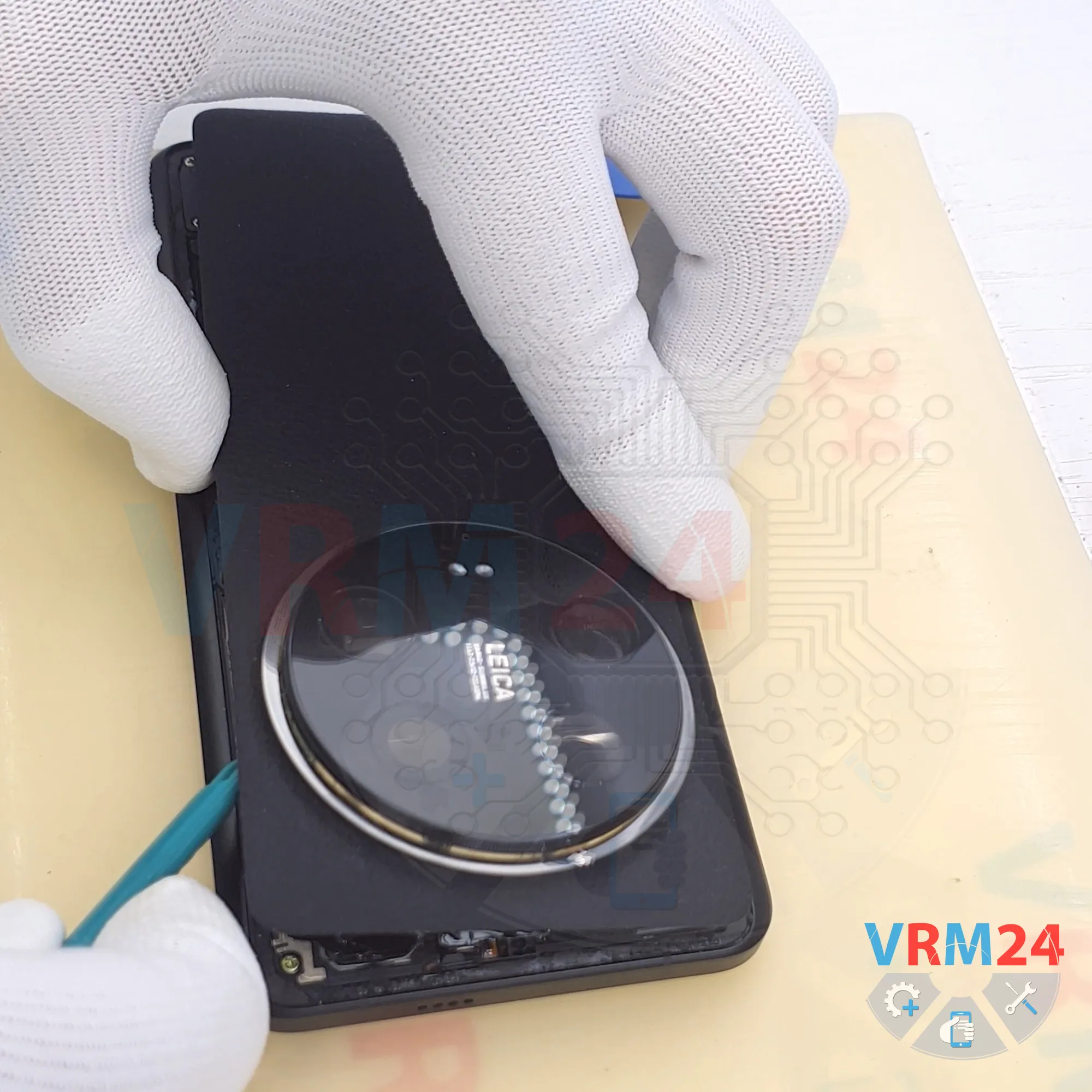

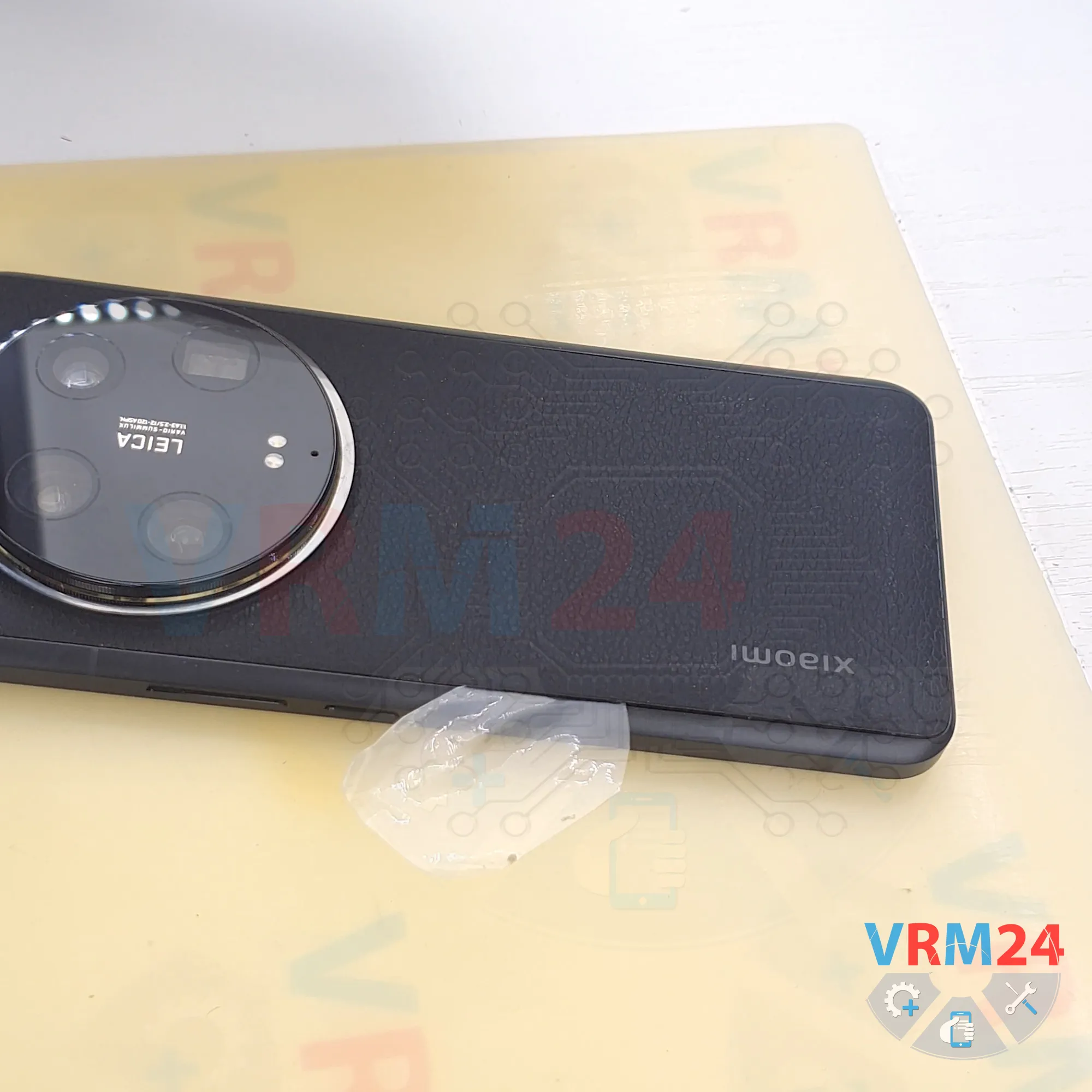

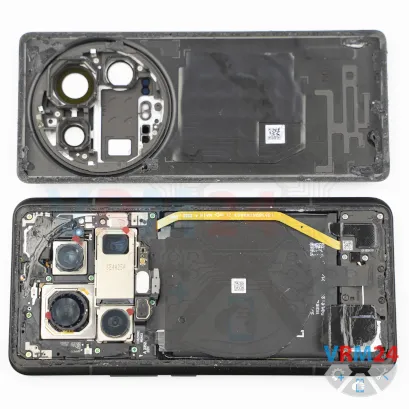

После этого, мы используем тонкую пластиковую плёнку, вставляем её в зазор между задней крышкой и средней крышкой и аккуратно проводим по краю, срезая клеевой слой.

Как всегда, нужно быть аккуратным в районе камер, чтобы случайно не задеть и не повредить линзы.

Как всегда, нужно обратить внимание на то, что для такого типа задних крышек – у которых выступает область вокруг камер – эта часть дополнительно проклеивается, и нам нужно использовать какой-то инструмент, чтобы аккуратно приподнять заднюю крышку в этом месте, чтобы ее отсоединить.

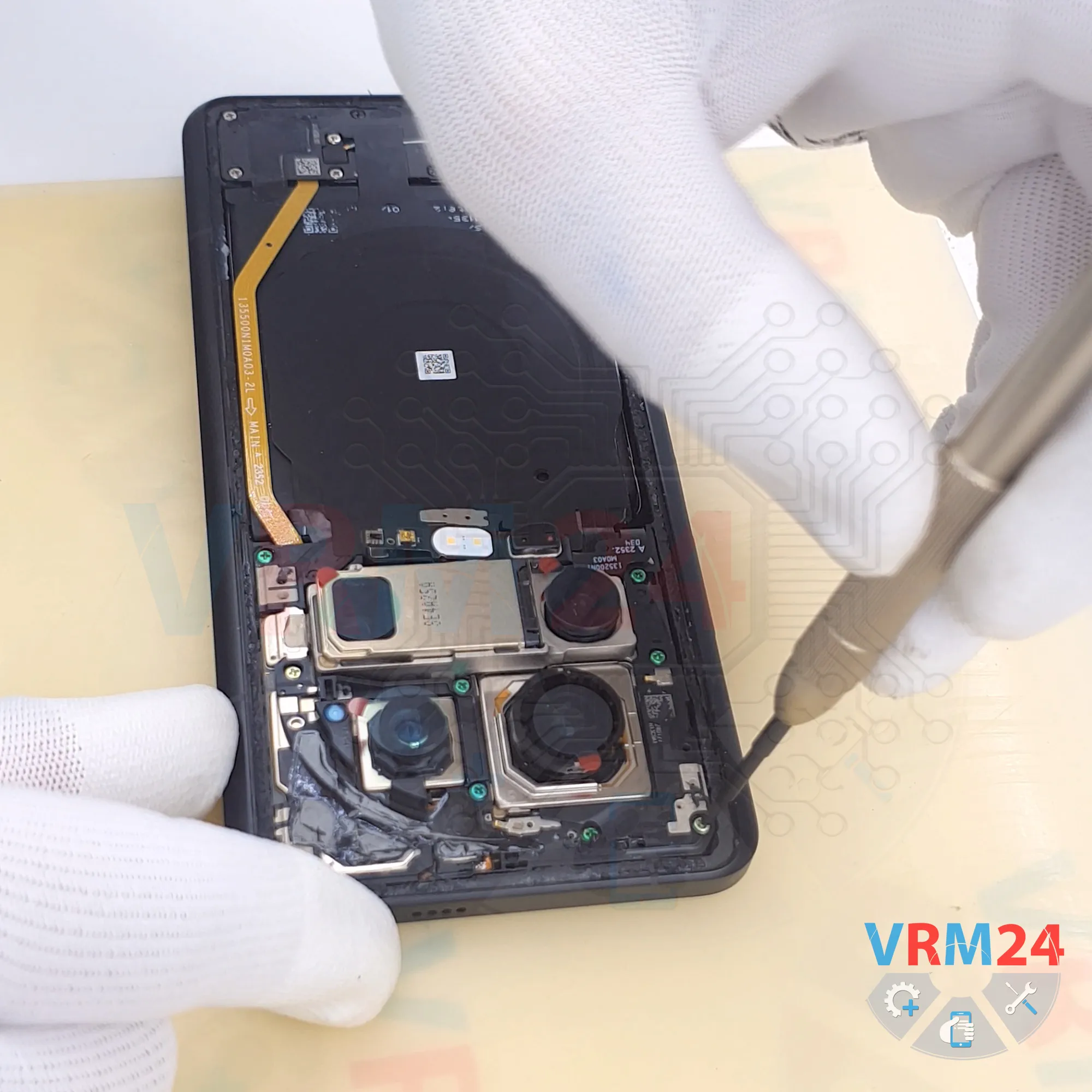

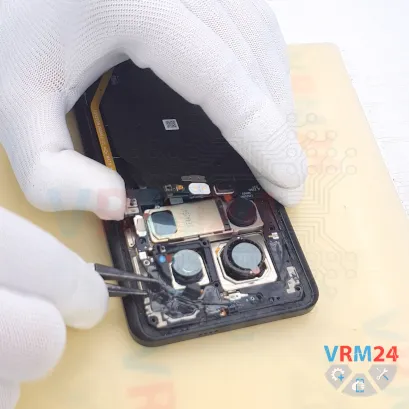

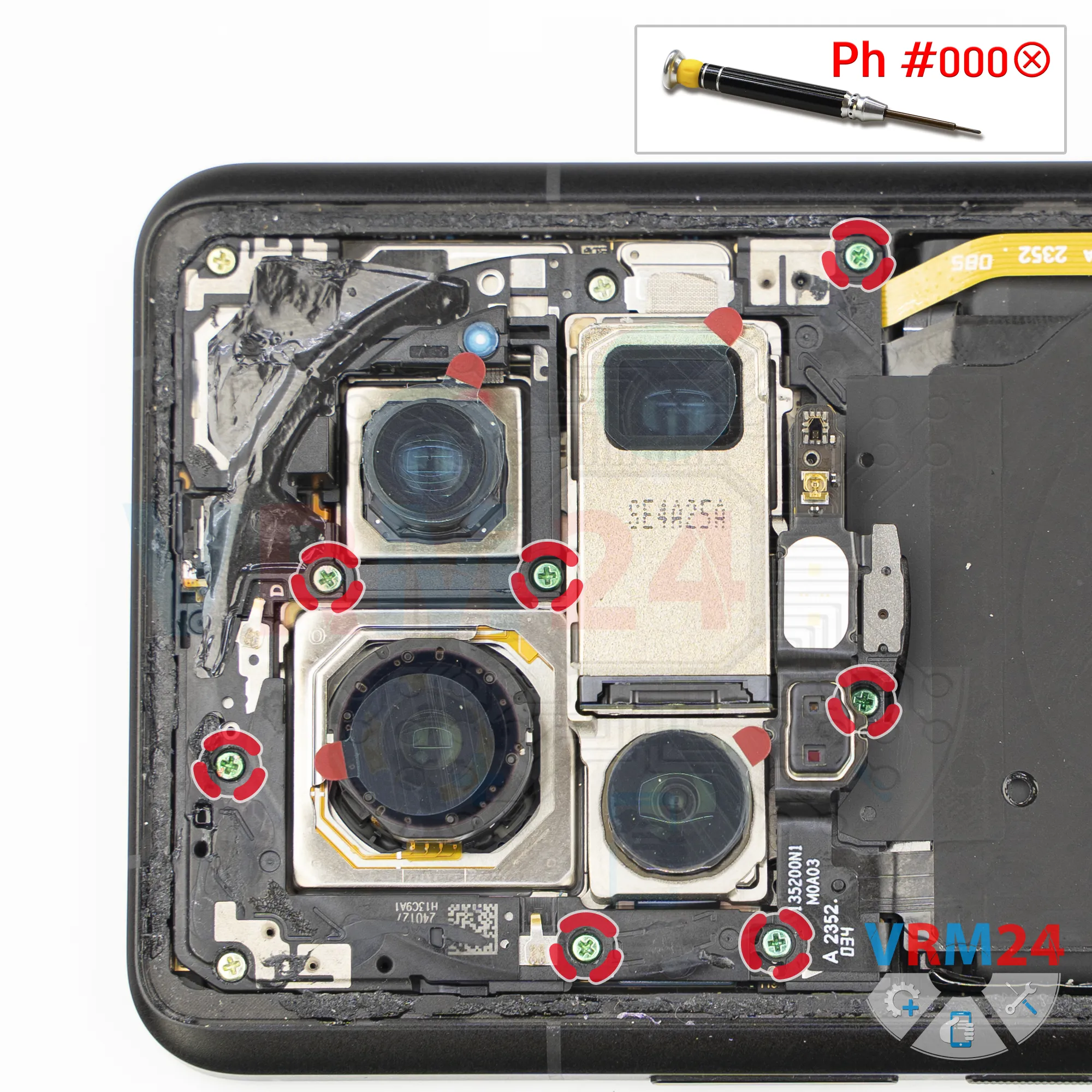

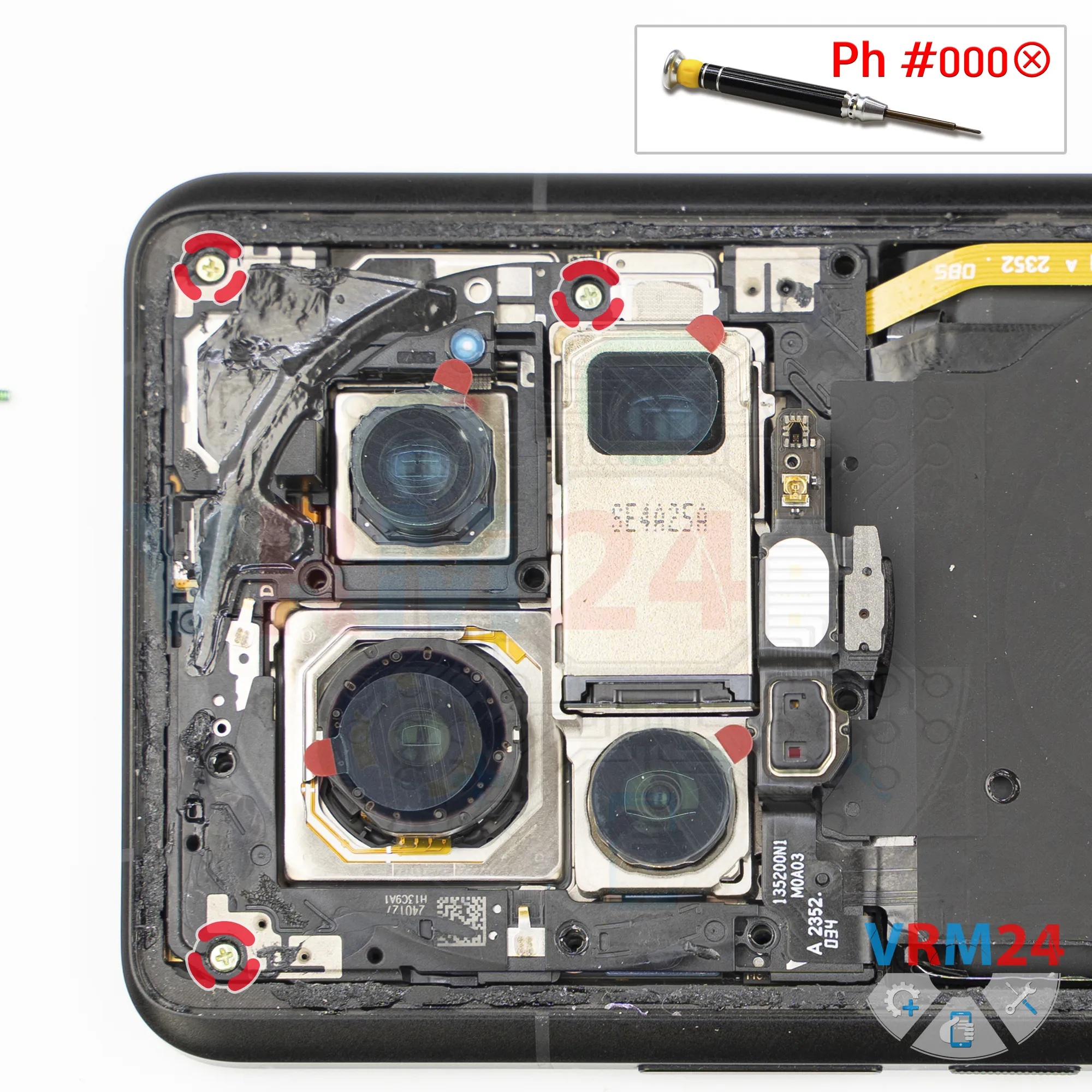

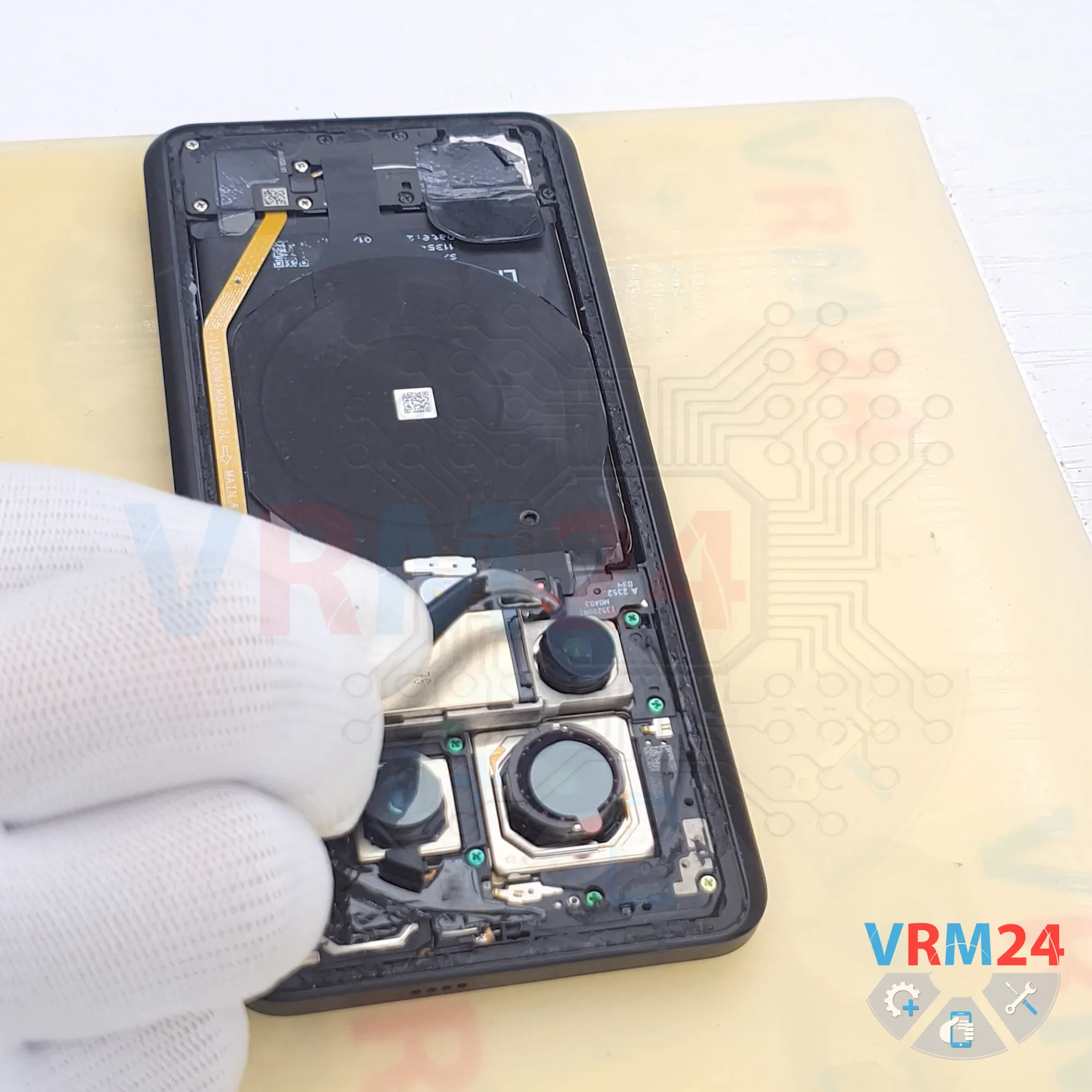

Закрываем линзы и после этого переходим к выкручиванию винтов в верхней части.

Для этого мы используем крестовую отвёртку 1,5 мм или Phillips #000.

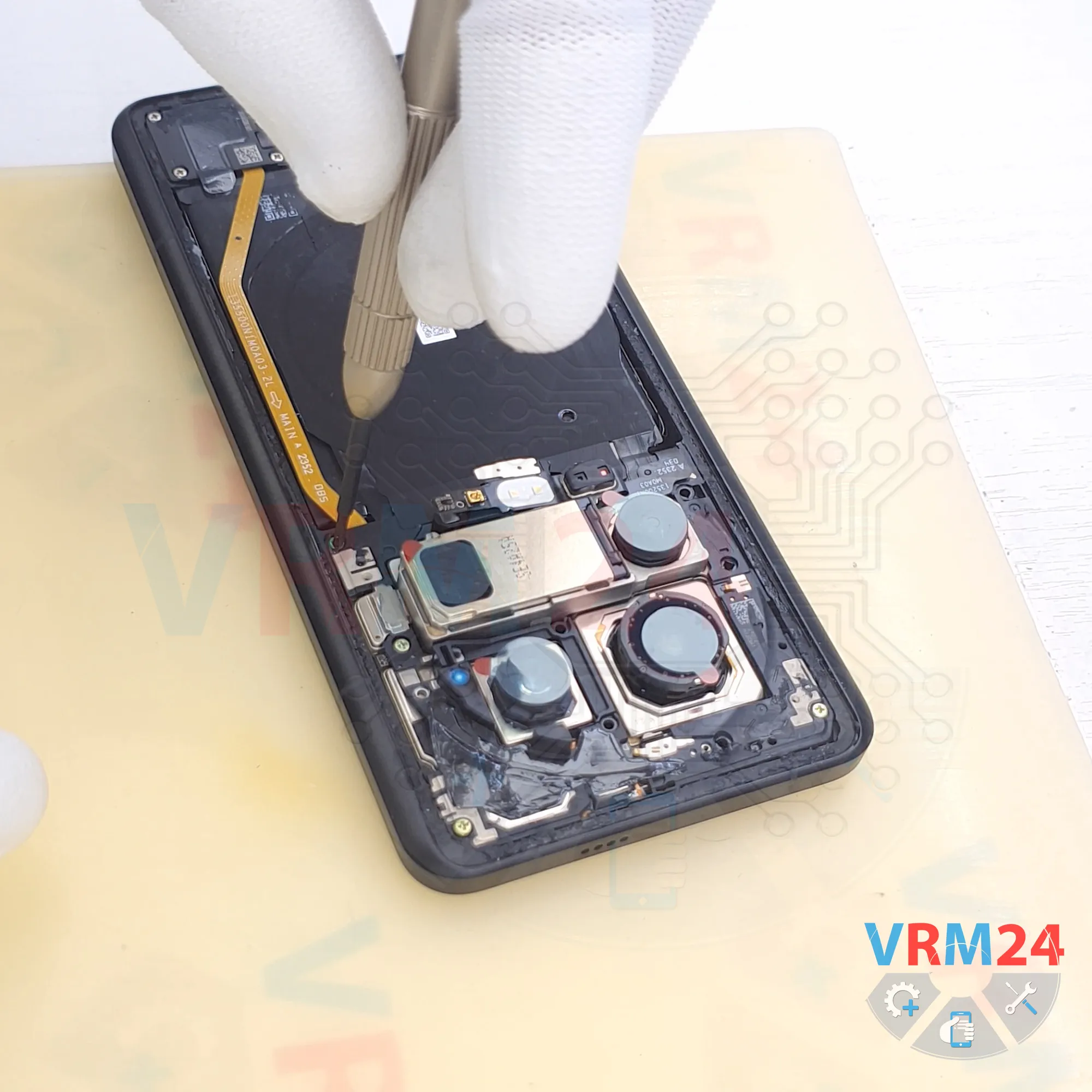

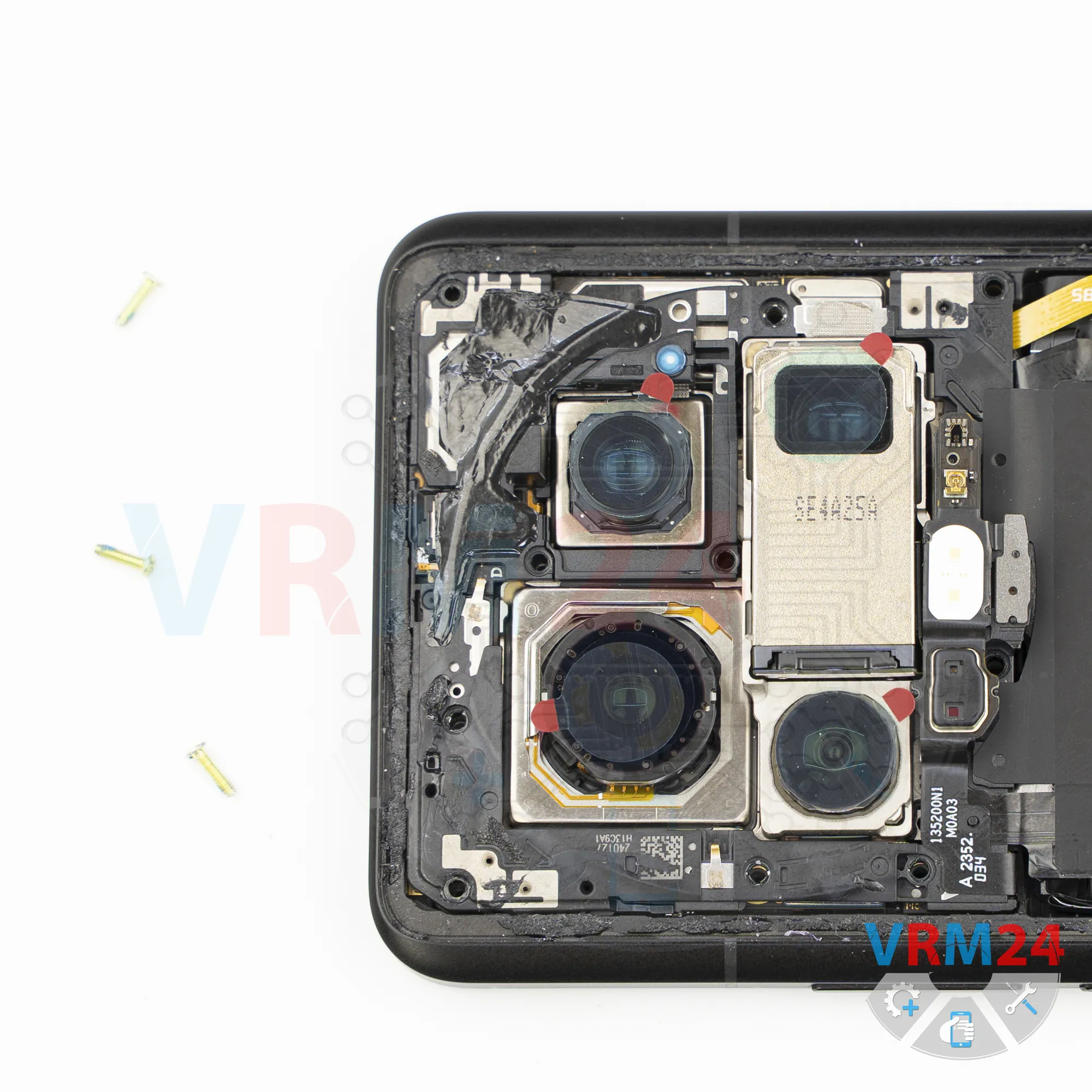

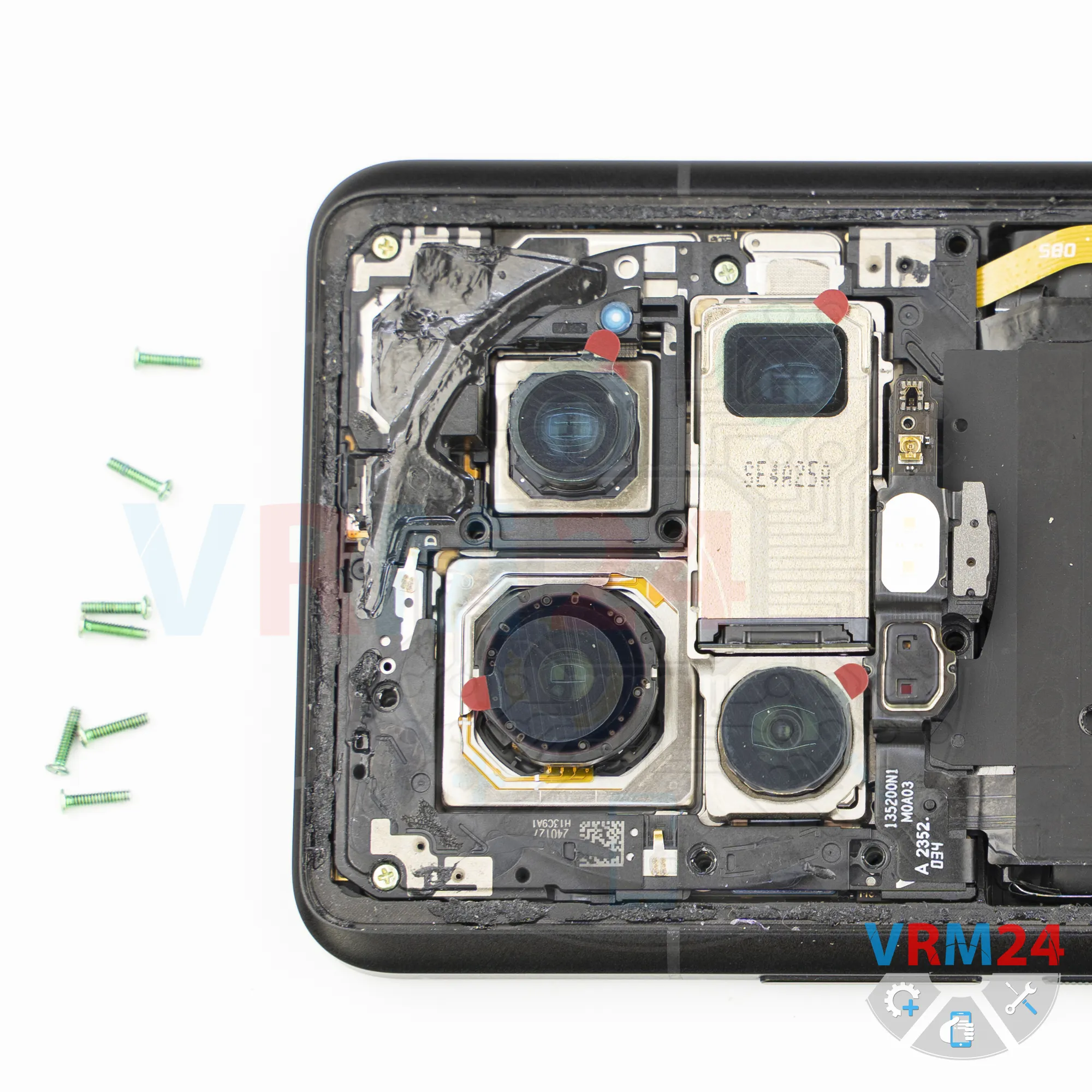

Выкручиваем винты, располагаем их на специальной поверхности в определённом порядке.

Выкручиваем все винты - убираем их на специальную поверхность.

Обратите внимание, что несколько винтов немагнитных и они отличаются по размеру и цвету.

Поэтому очень важно запомнить их расположение для обратной сборки.

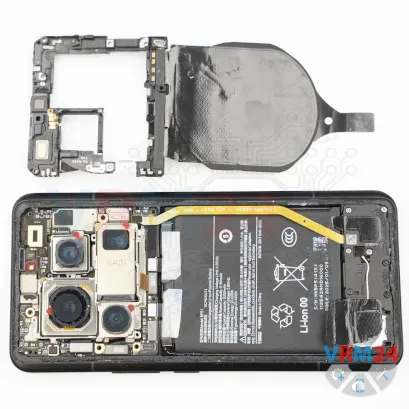

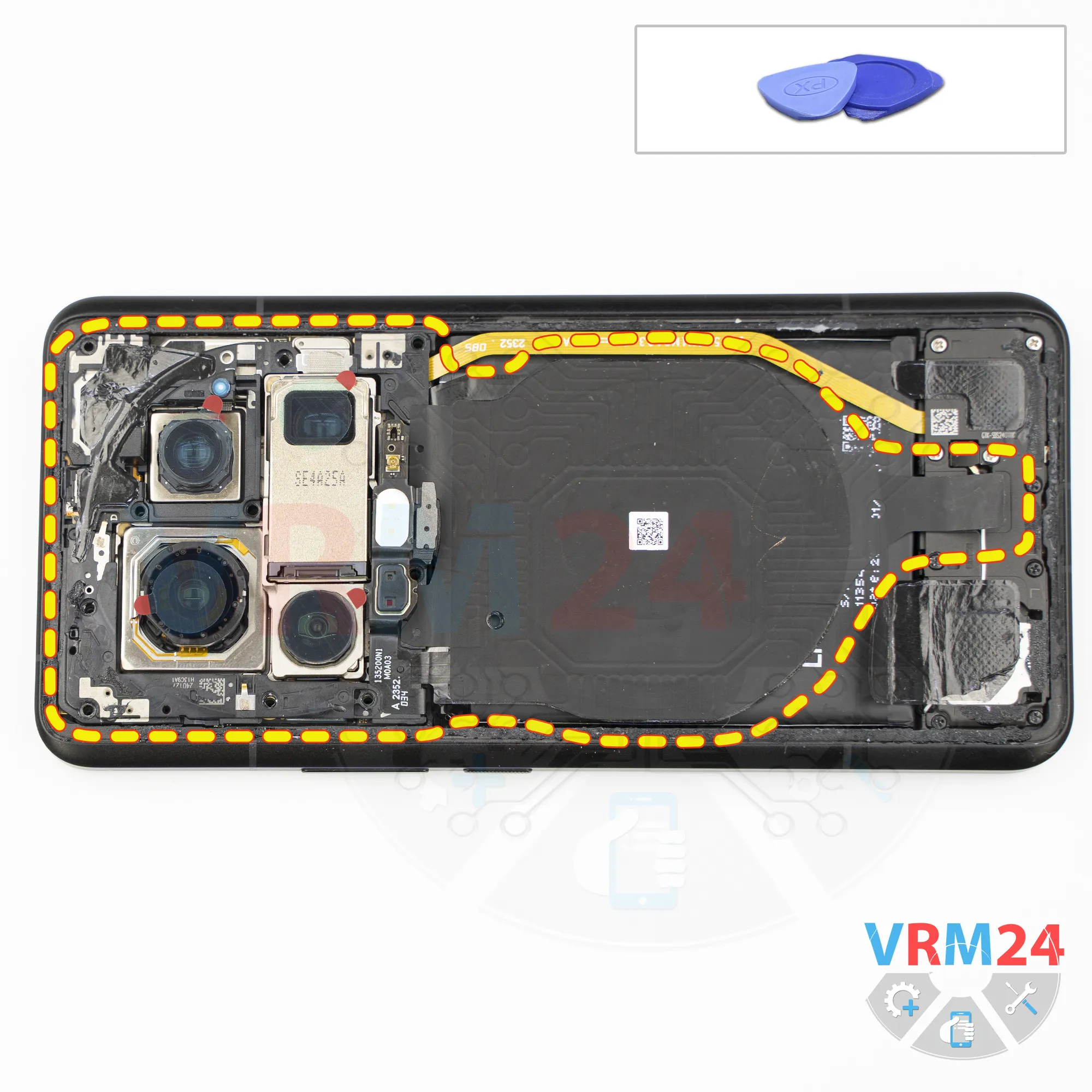

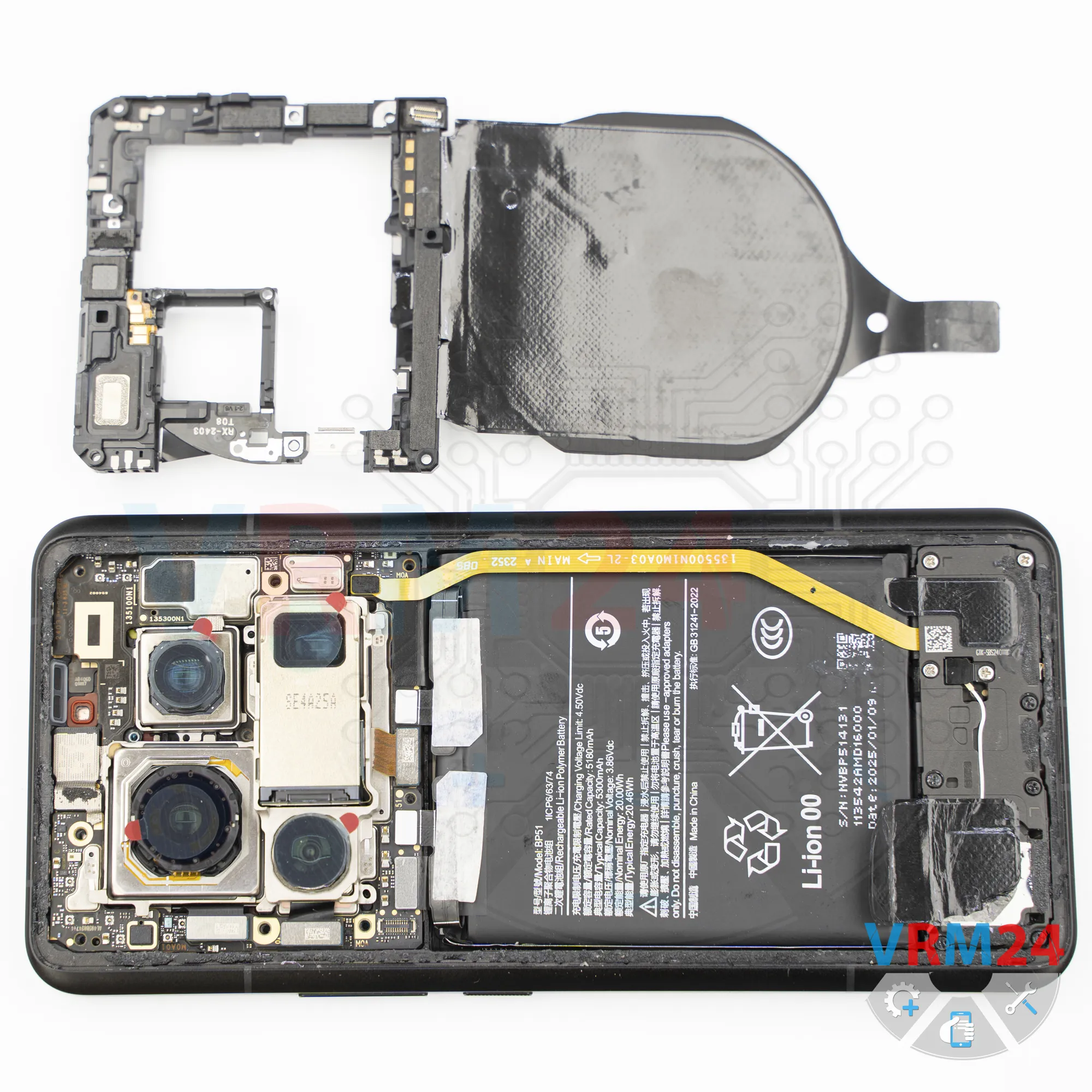

После этого, не металлическим инструментом аккуратно подцепляем с края крышку, отсоединяем её, убираем крышку - с контактными площадками и дорожками антенн, слуховым динамиком, NFC, беспроводной зарядкой в сторону.

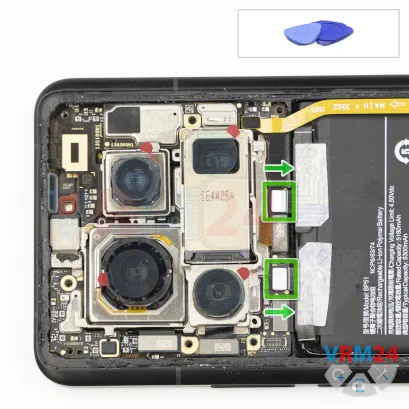

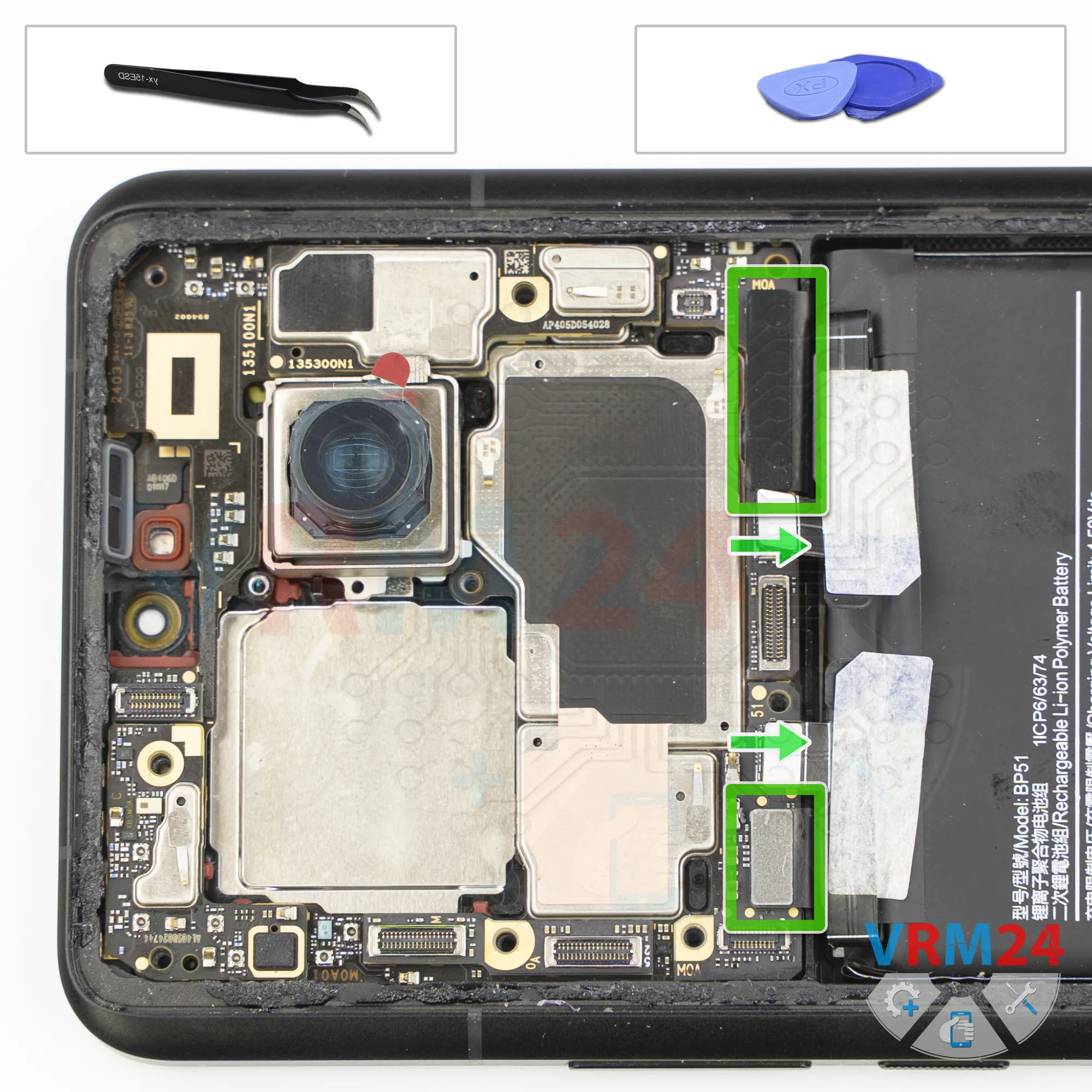

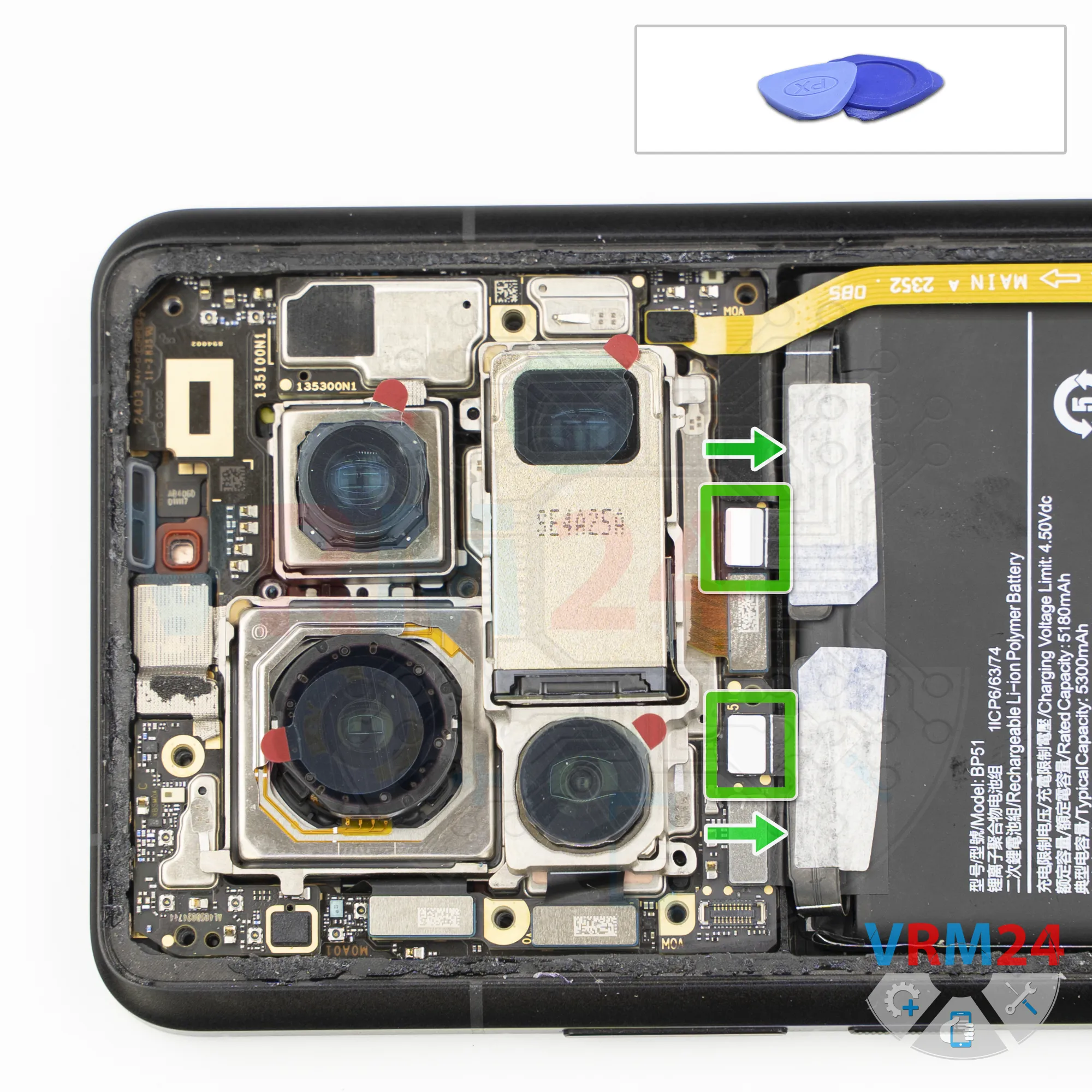

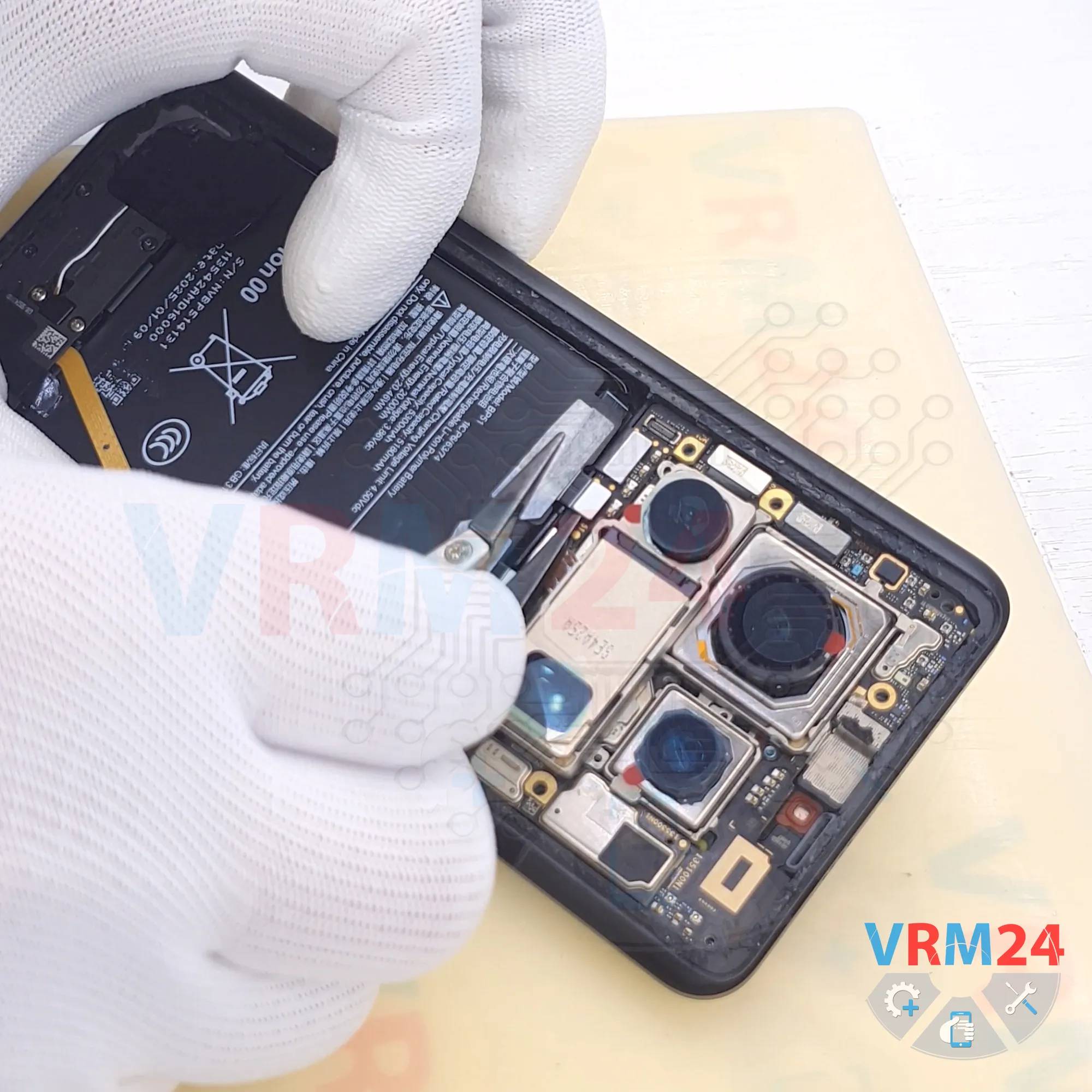

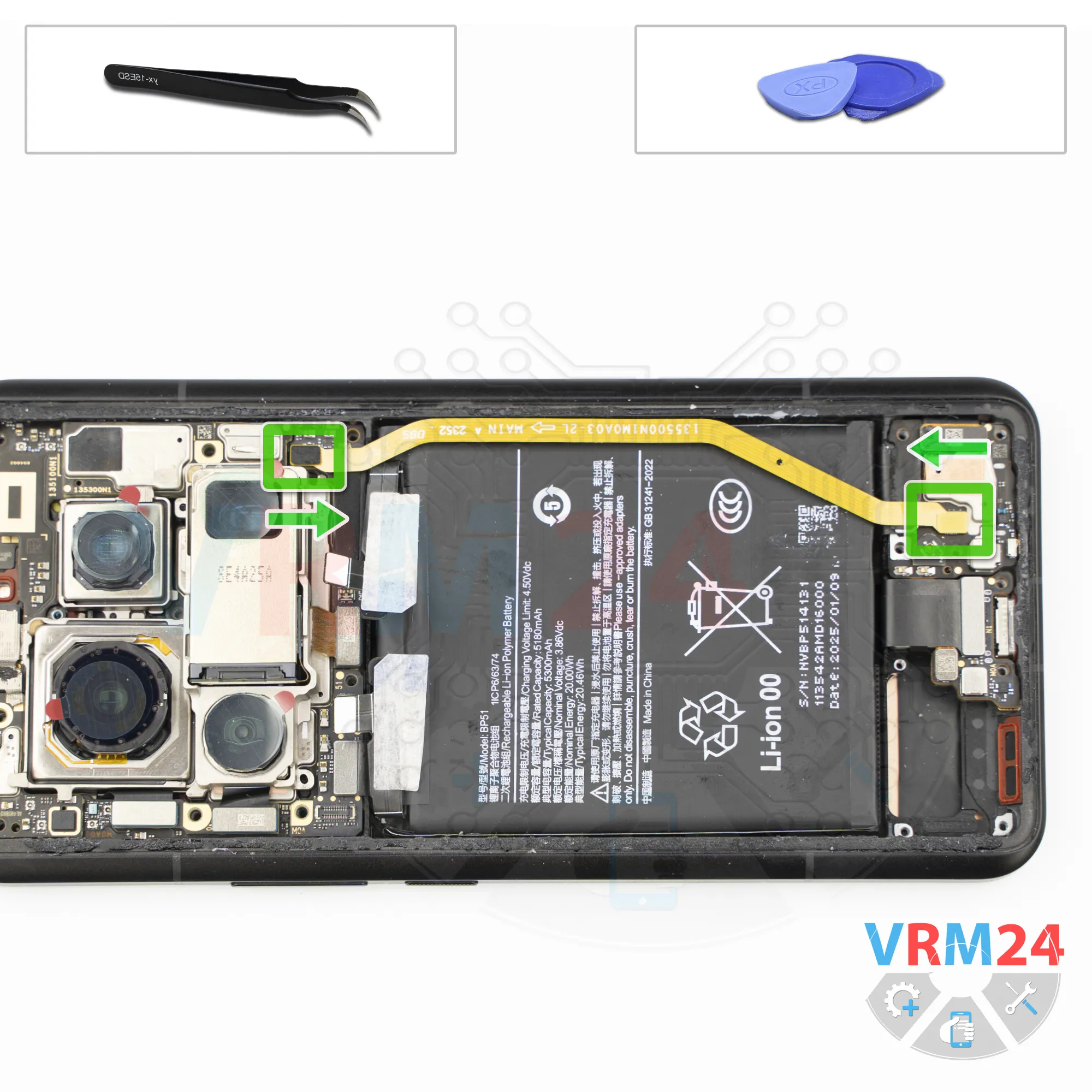

И теперь неметаллическим инструментом отсоединяем два разъёма батареи.

Там что-то наклеено, какая-то бумажная плёнка. Это результаты предыдущего ремонта, скорее всего.

ℹ️️ В Xiaomi 14 Ultra 24030PN60G используется перезаряжаемая батарея BP51 емкостью 5300 мАч.

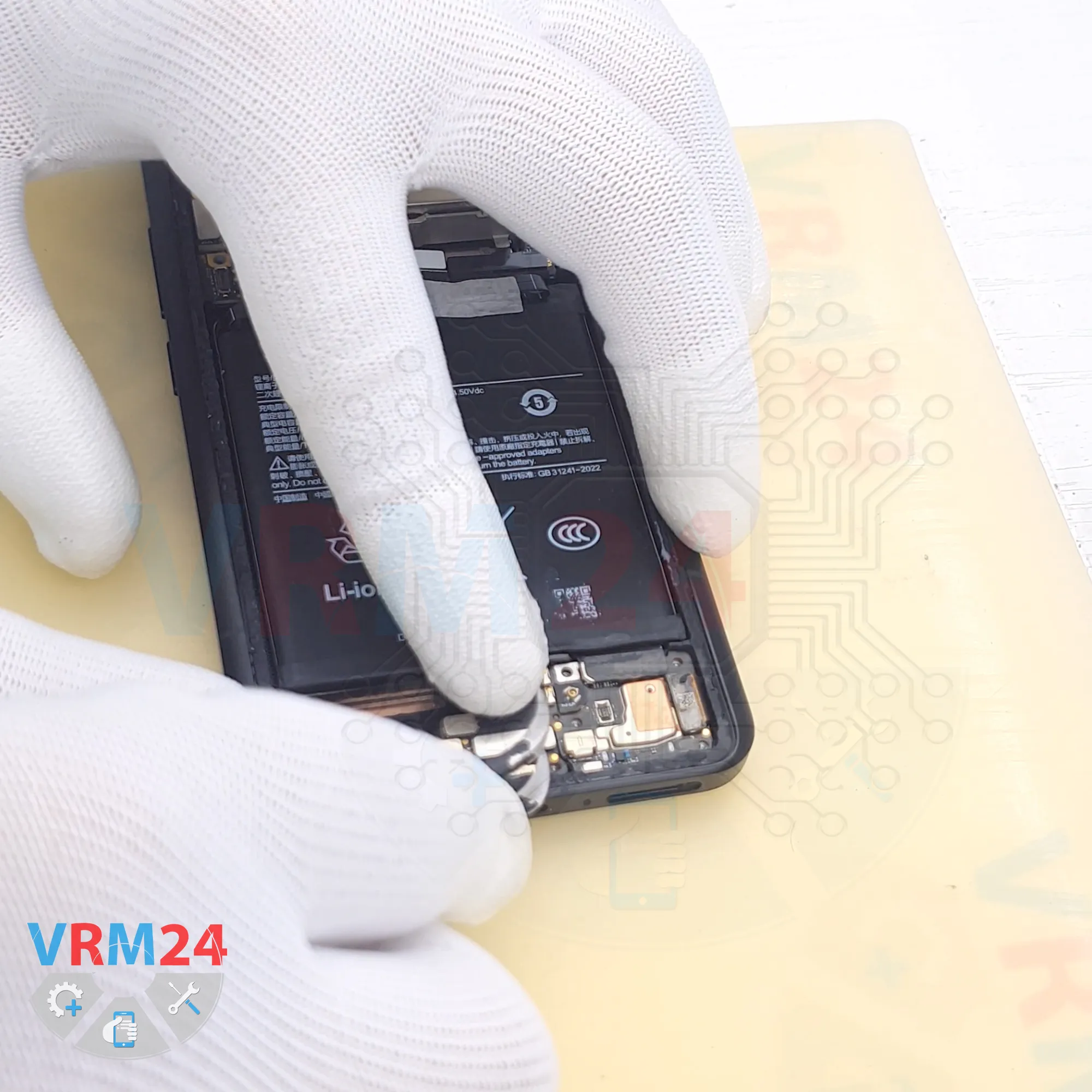

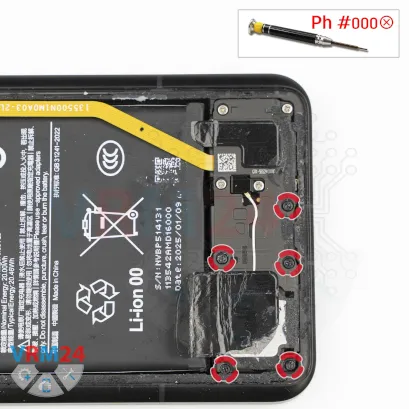

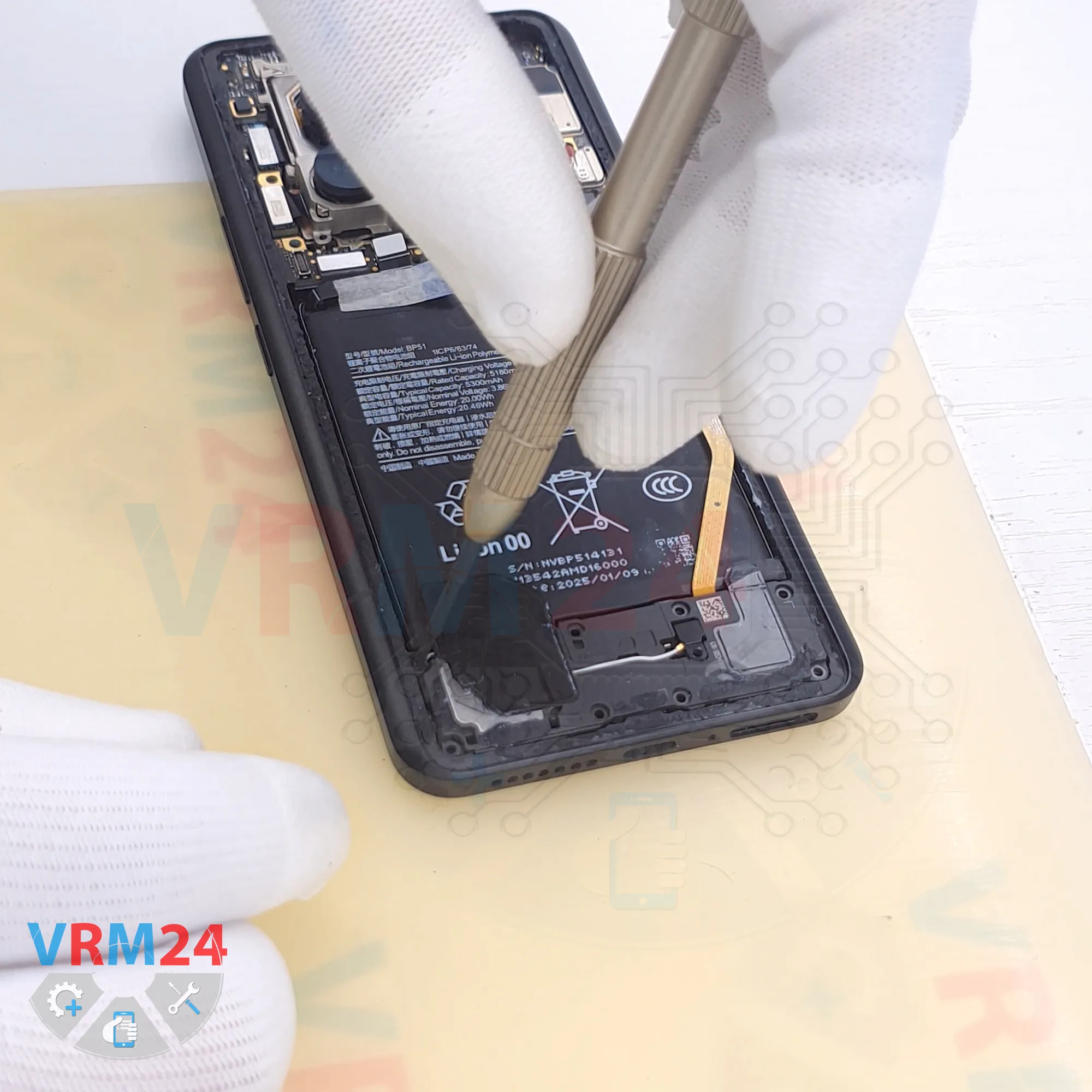

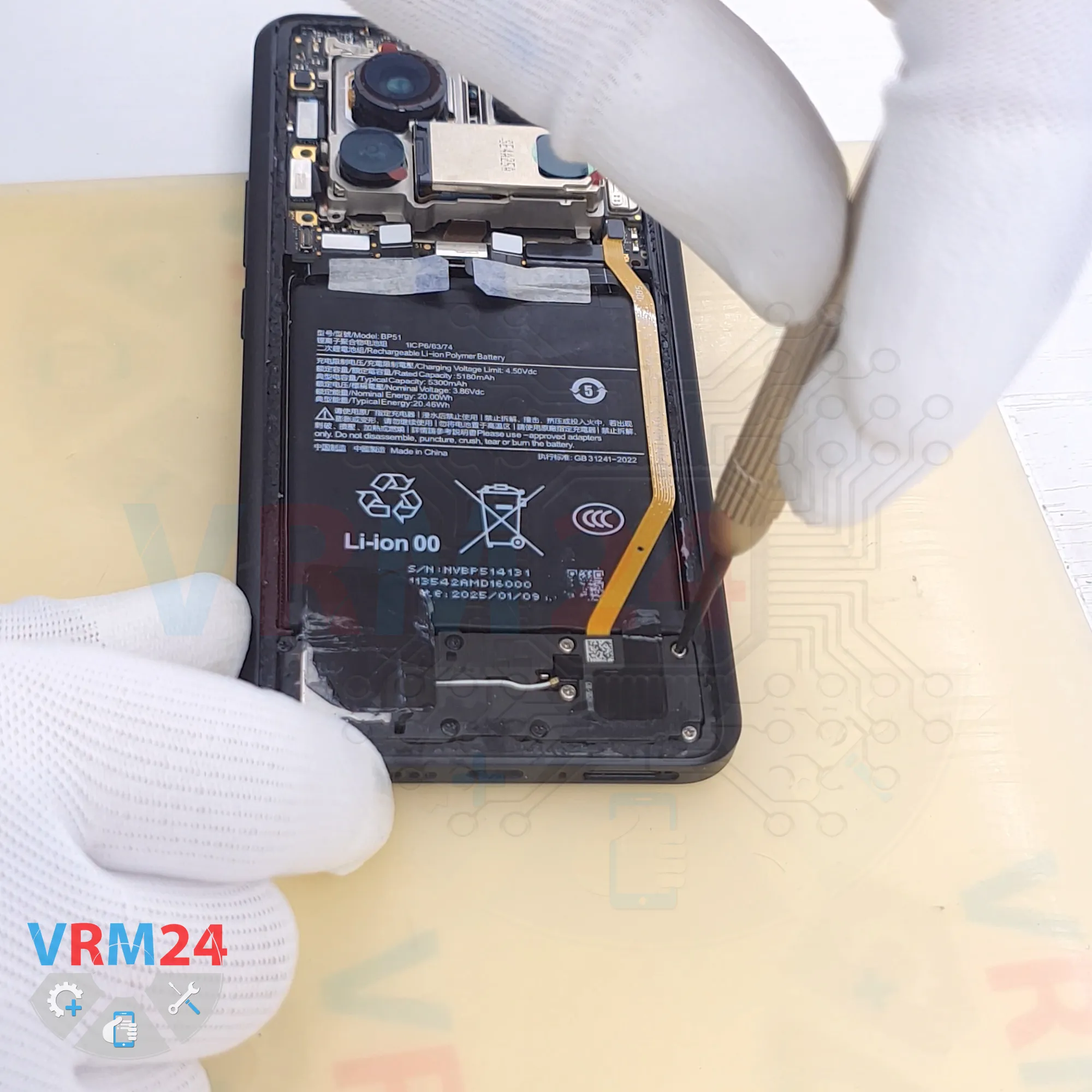

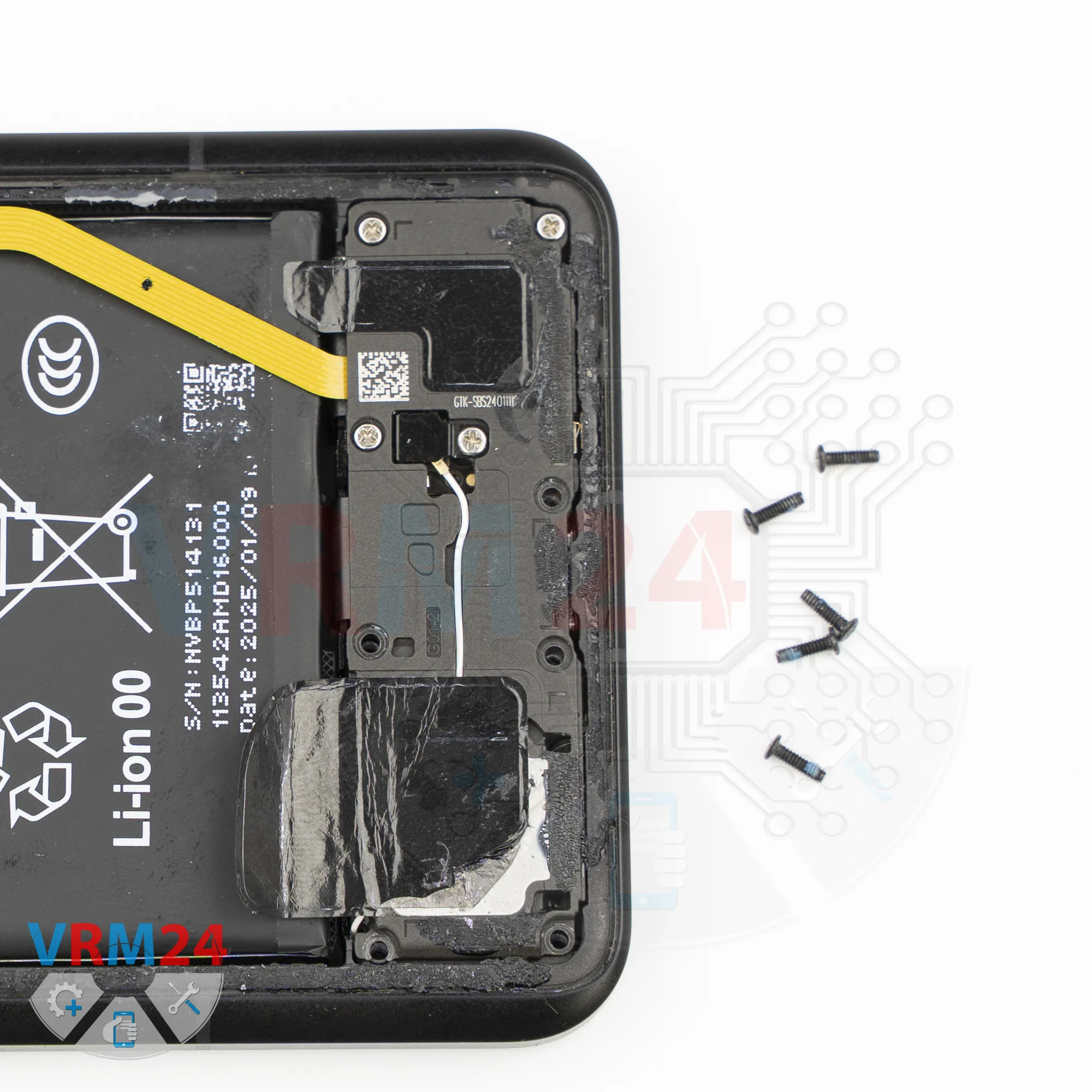

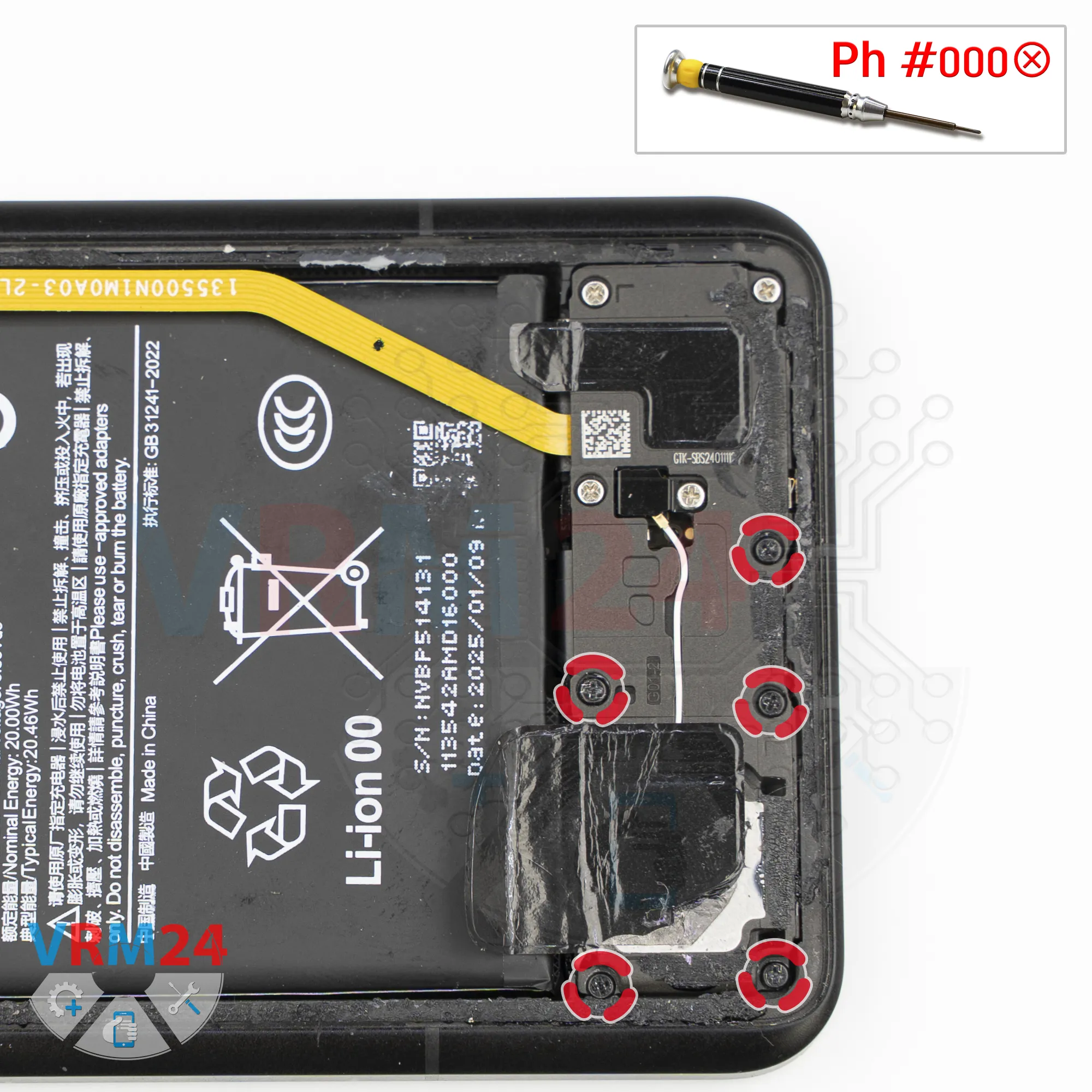

Итак, теперь мы выкручиваем винты в нижней части.

Для этого мы используем крестовую отвёртку полтора миллиметра.

Обратите внимание, что винты также отличаются по цвету и размеру.

И очень важно винты вкручивать правильно в свои отверстия при обратной сборке.

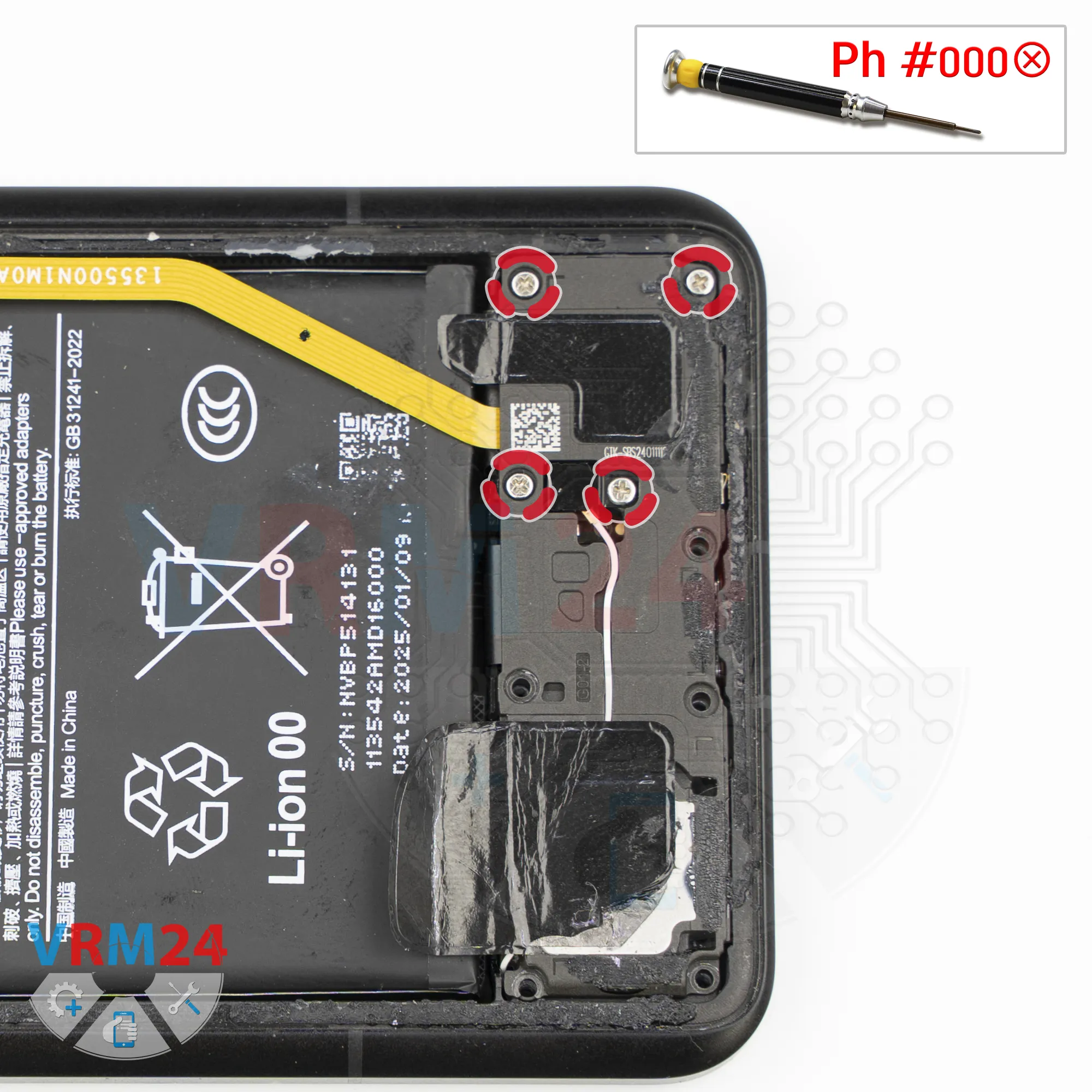

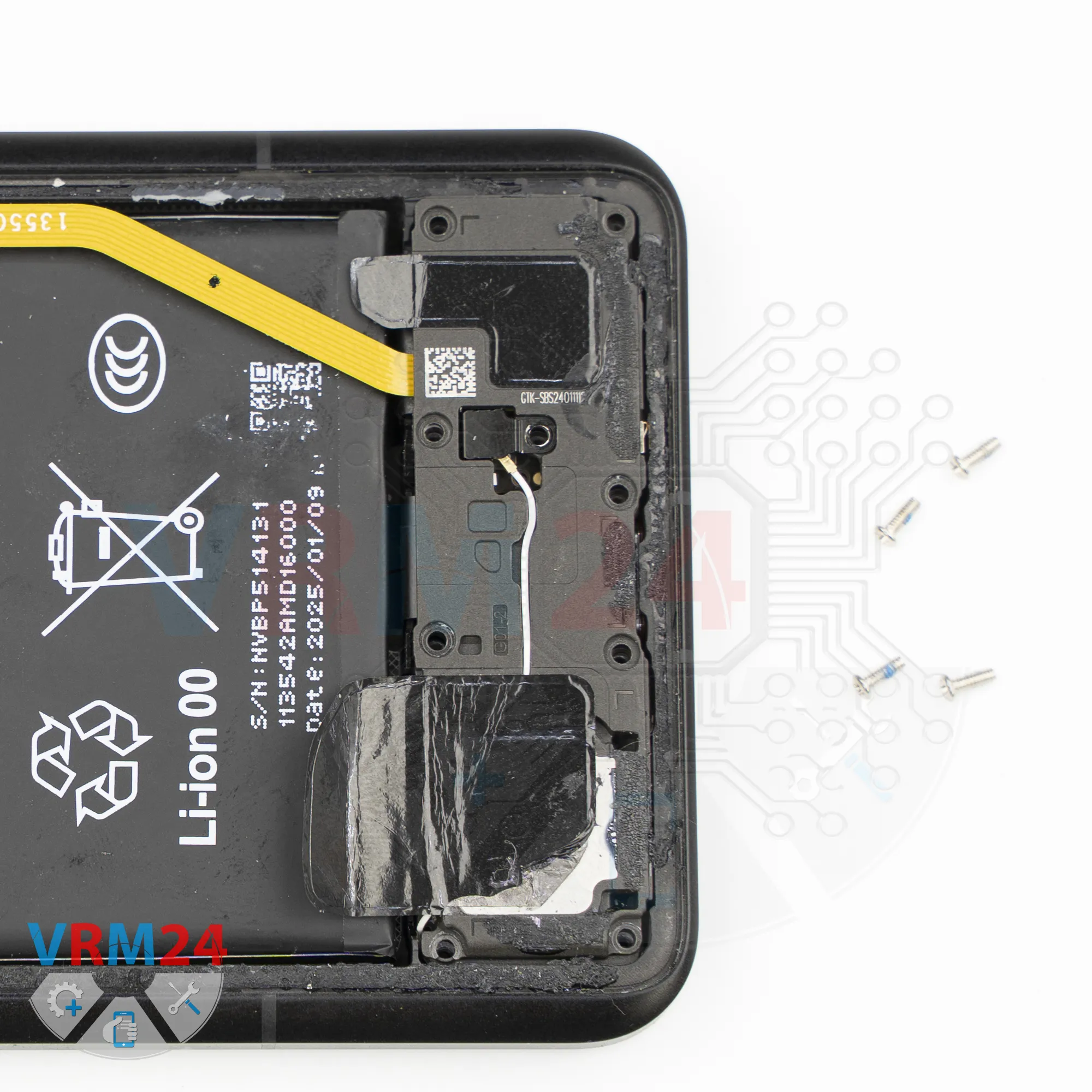

Мы также откручиваем четыре серебряных винта.

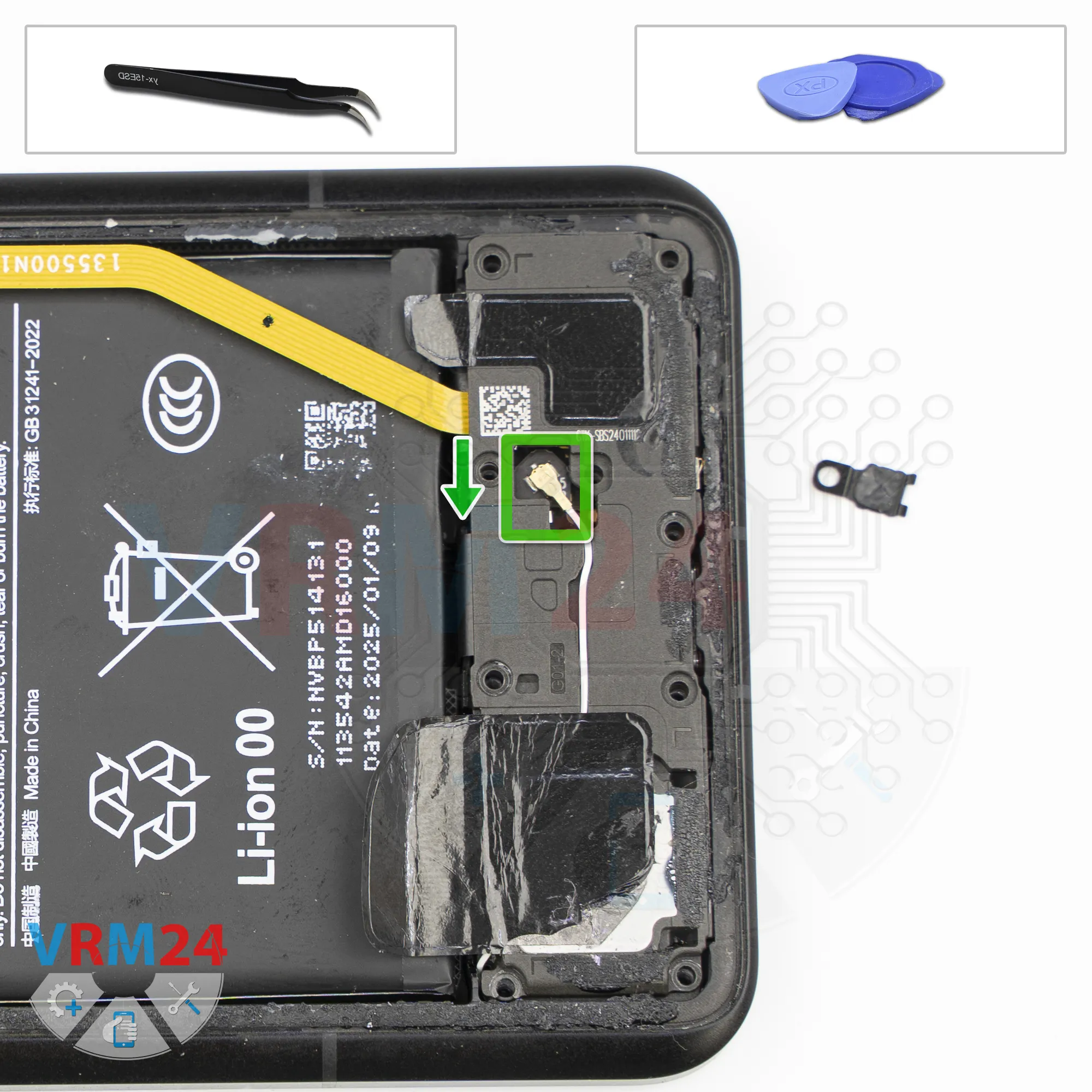

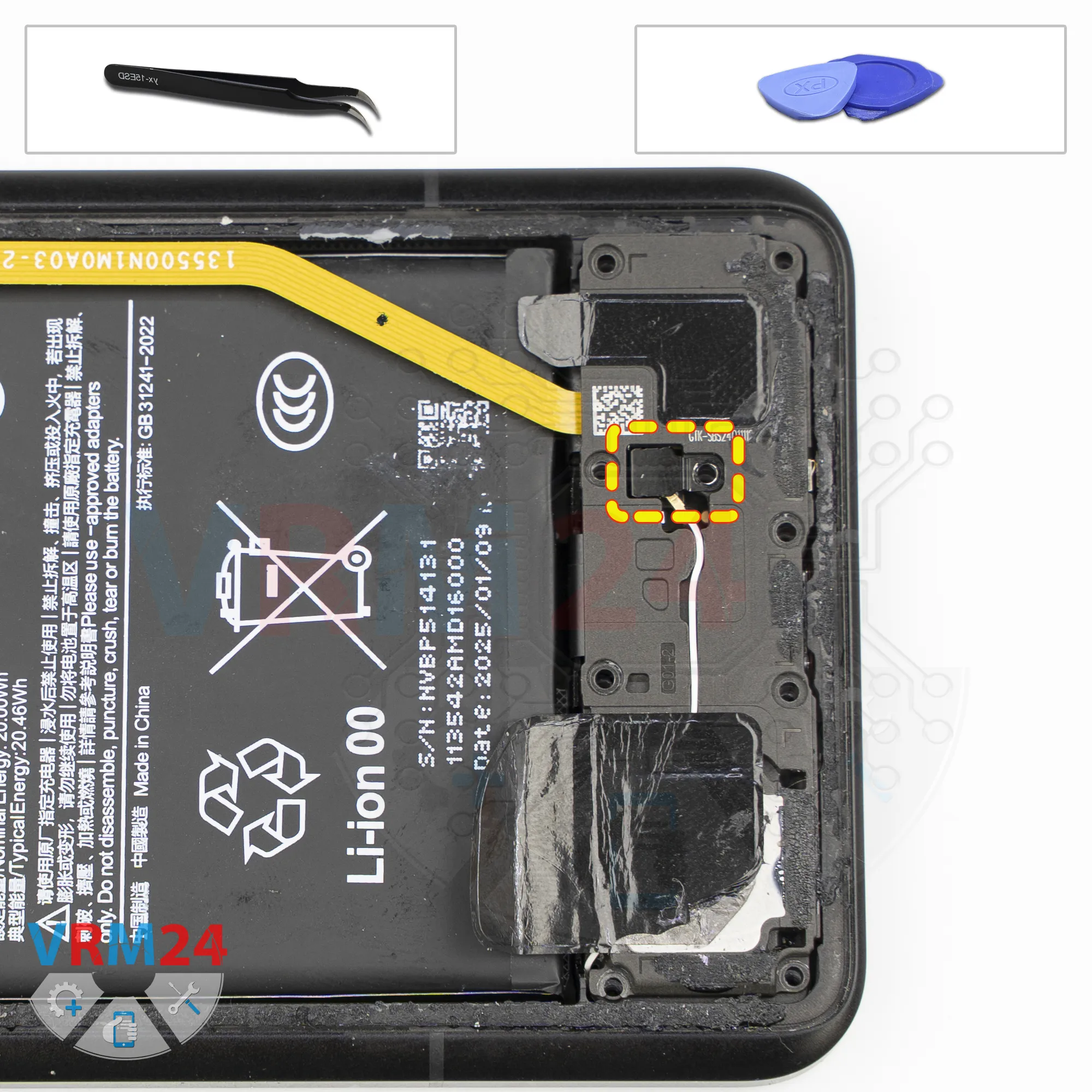

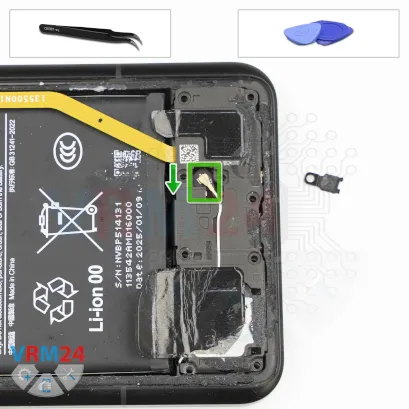

Теперь мы можем поддеть небольшую крышку, вынуть ее, и после этого нам ничего не мешает отсоединить разъем коаксиального кабеля.

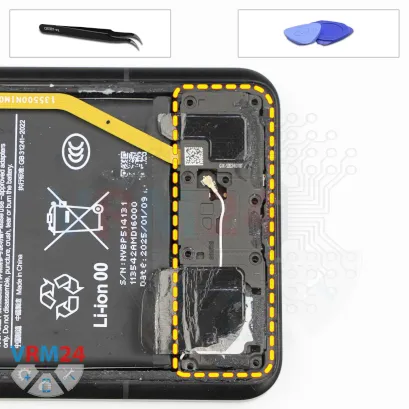

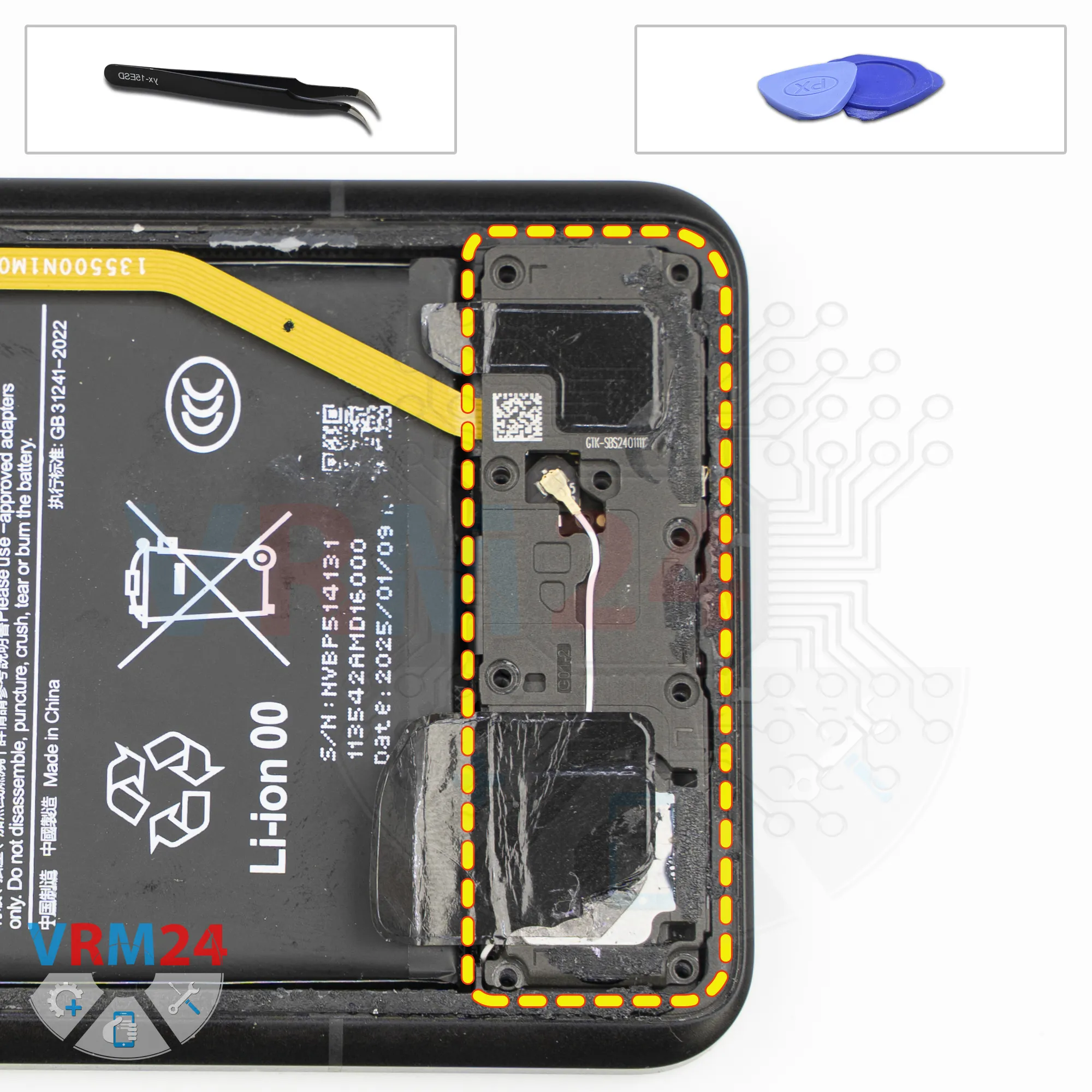

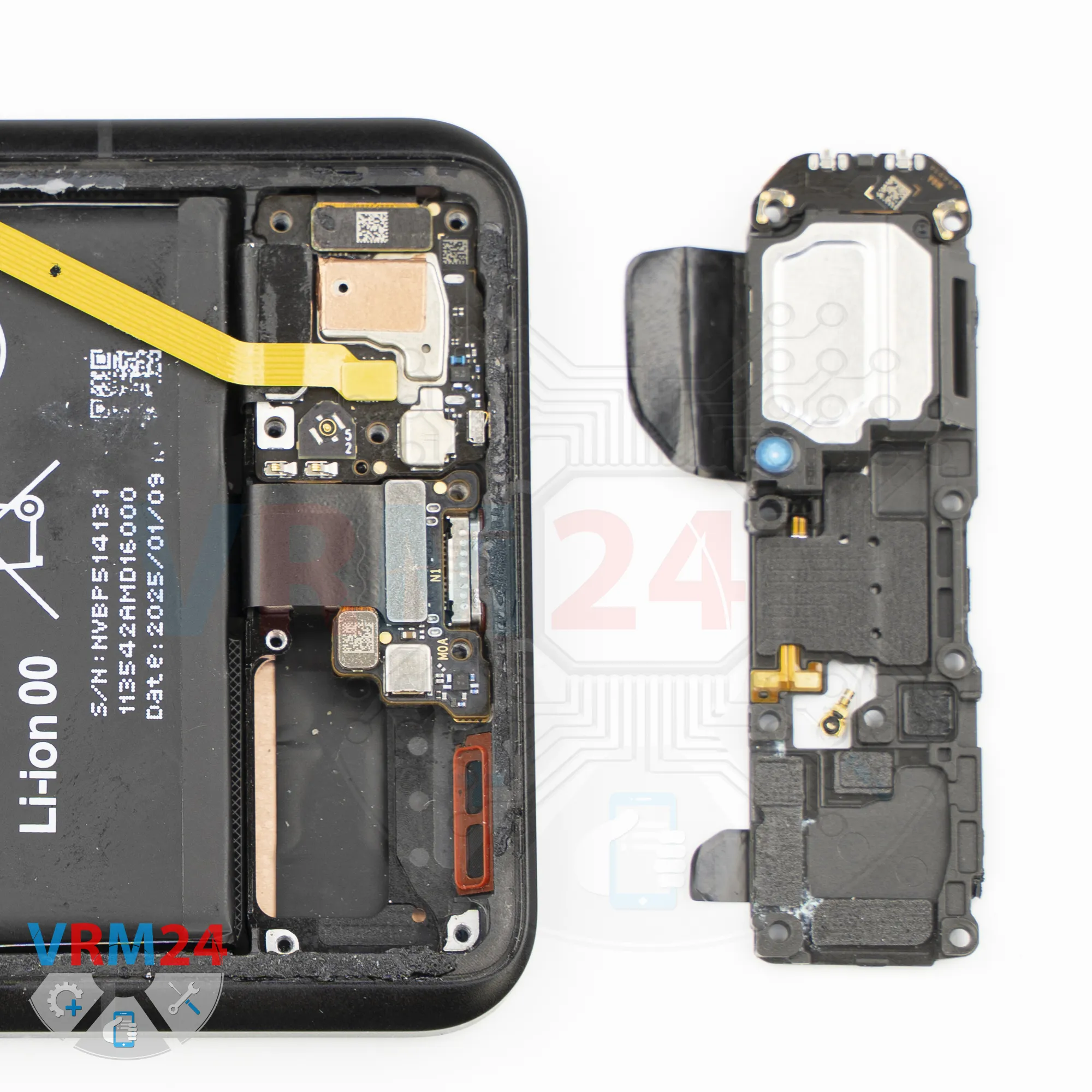

Теперь мы отсоединяем крышку с динамиком, цепляем за край, приподнимаем, вынимаем.

Как мы видим, на крышке у нас также расположена небольшая антенная плата и коаксиальный кабель. Убираем крышку в сторону.

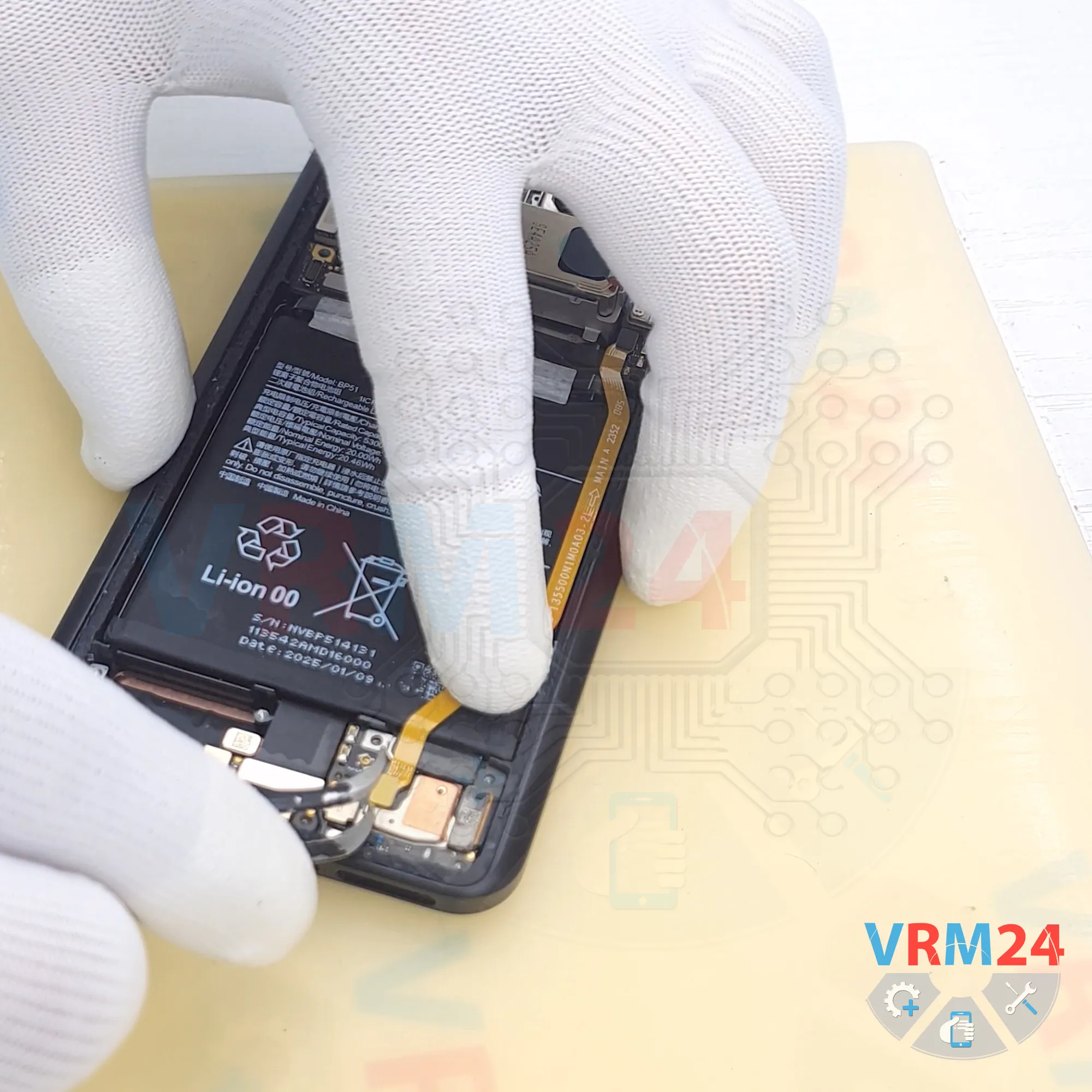

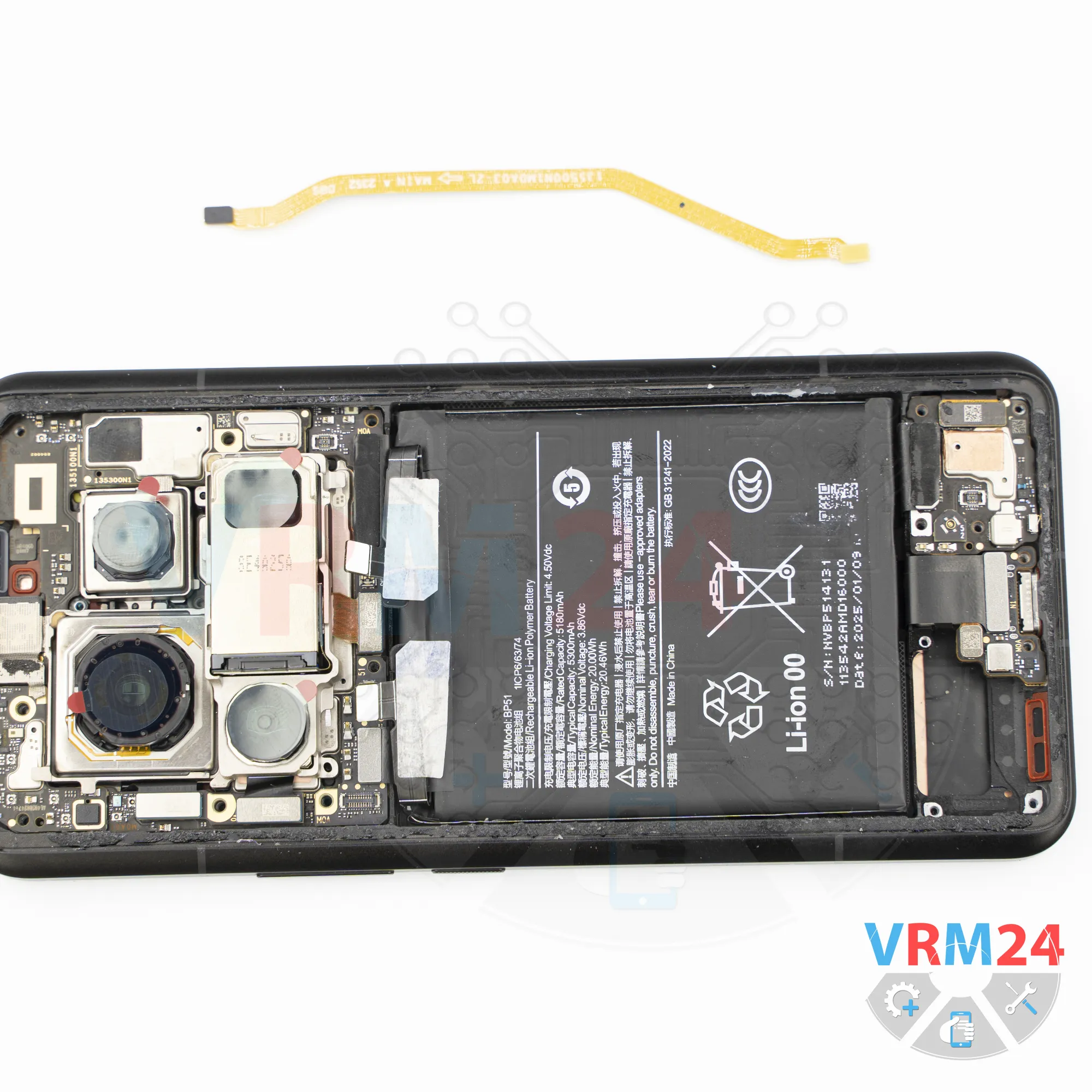

После этого отсоединяем разъём межплатного шлейфа, скорее всего, шлейф идёт на антенны.

Отсоединяем разъём на материнской плате, убираем шлейф в сторону.

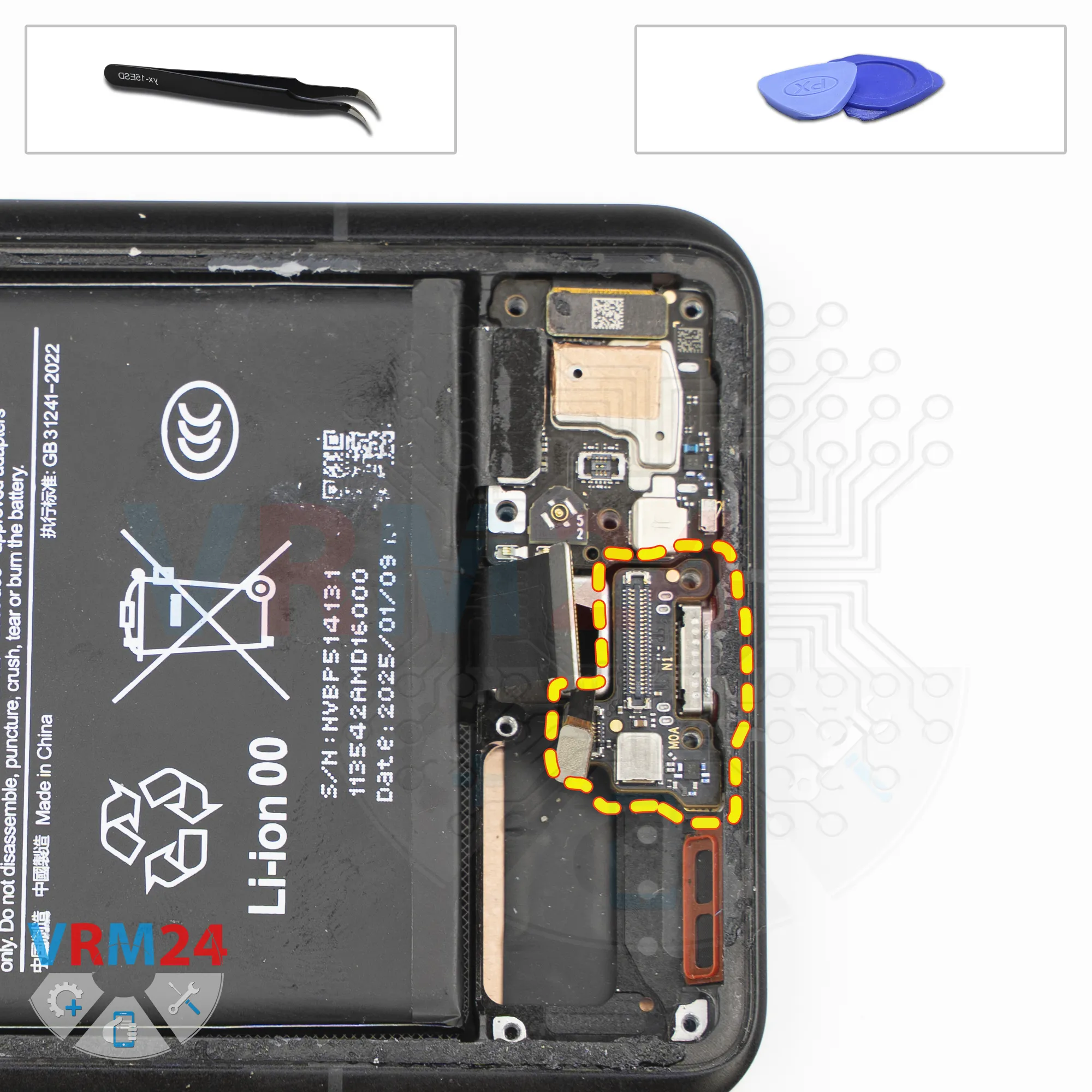

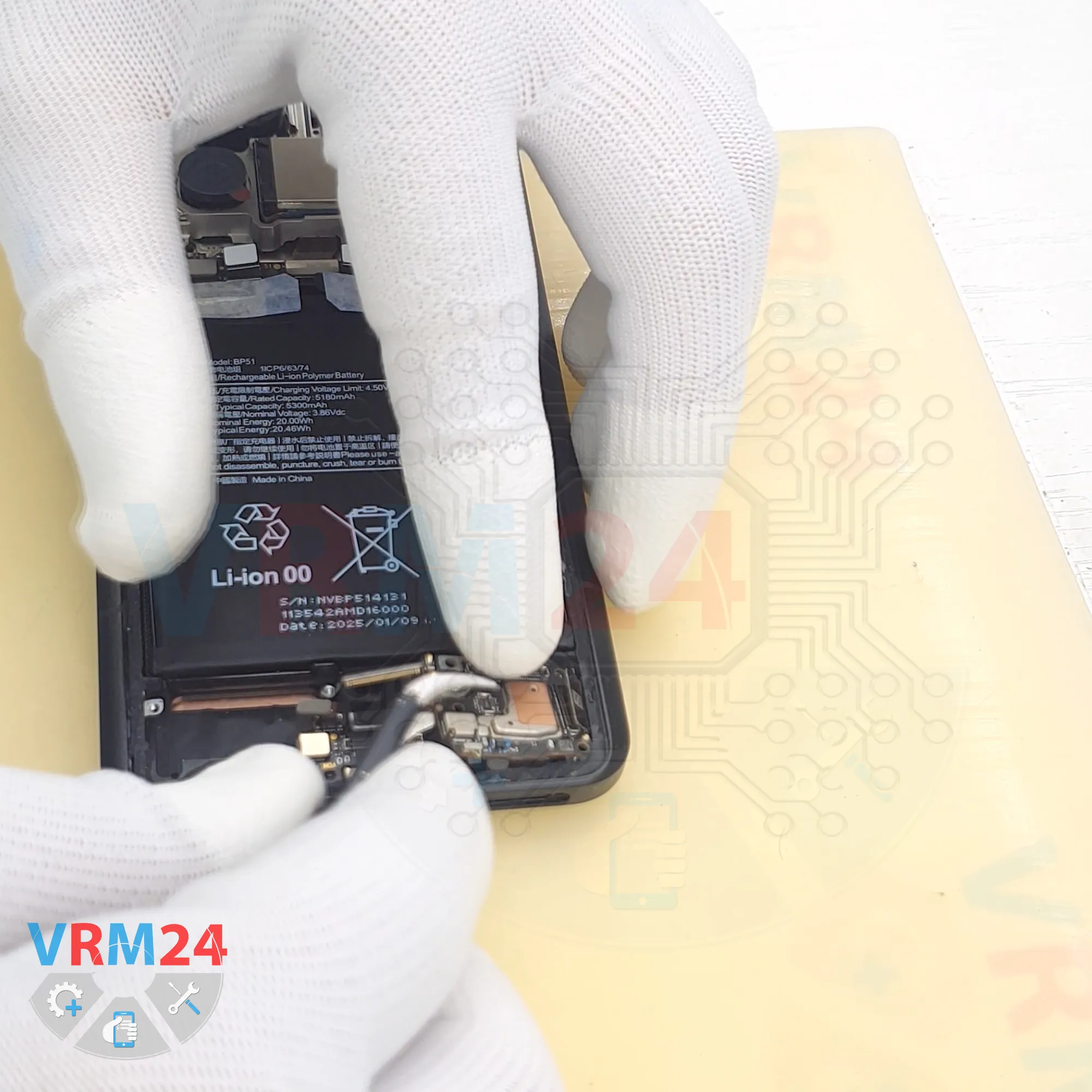

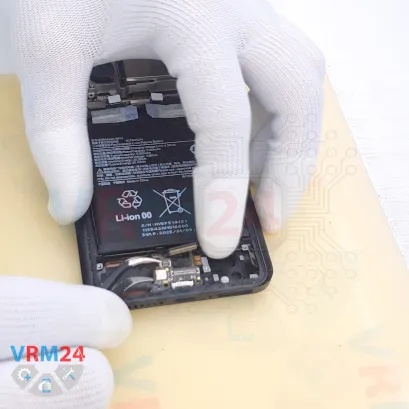

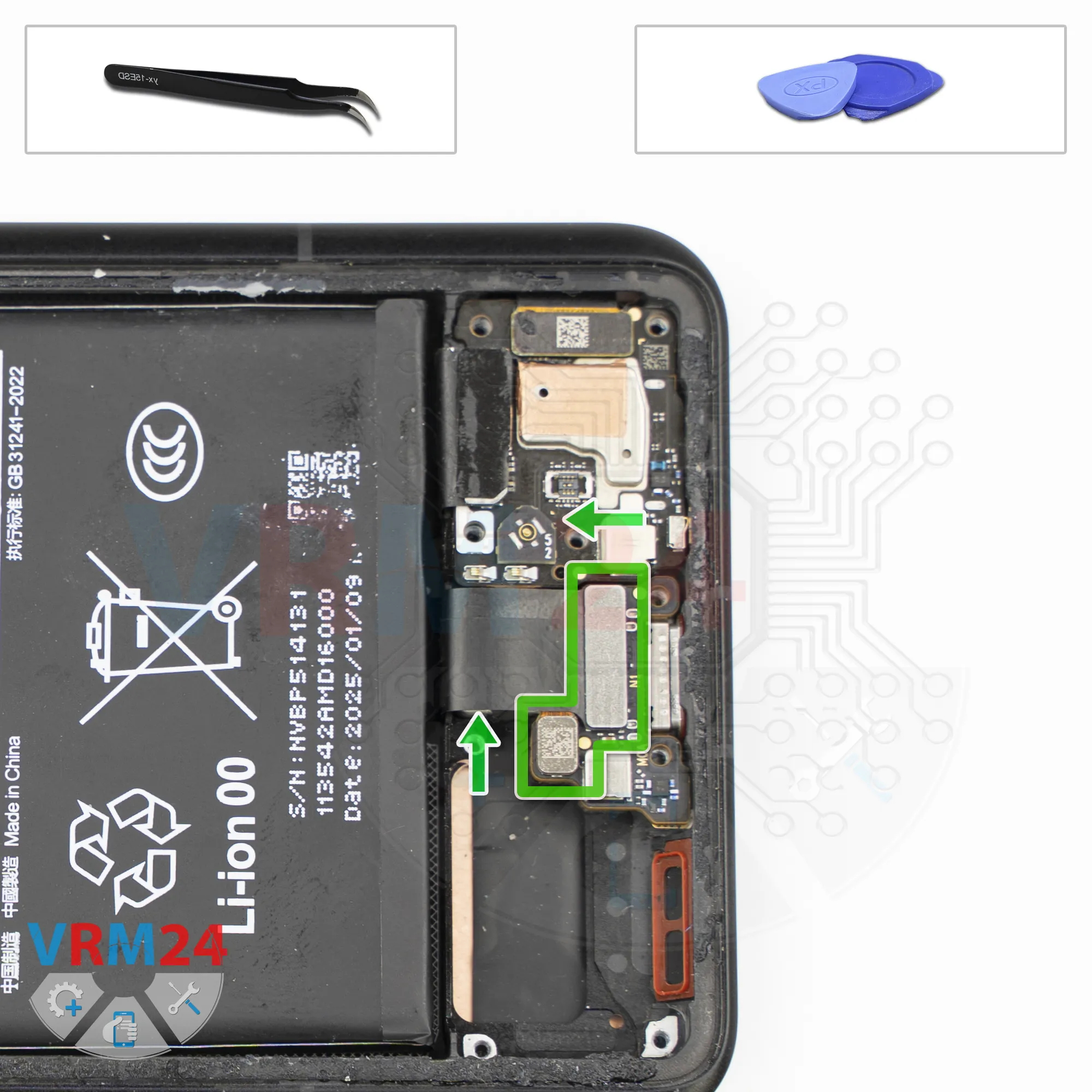

Далее отсоединяем разъемы на небольшой плате.

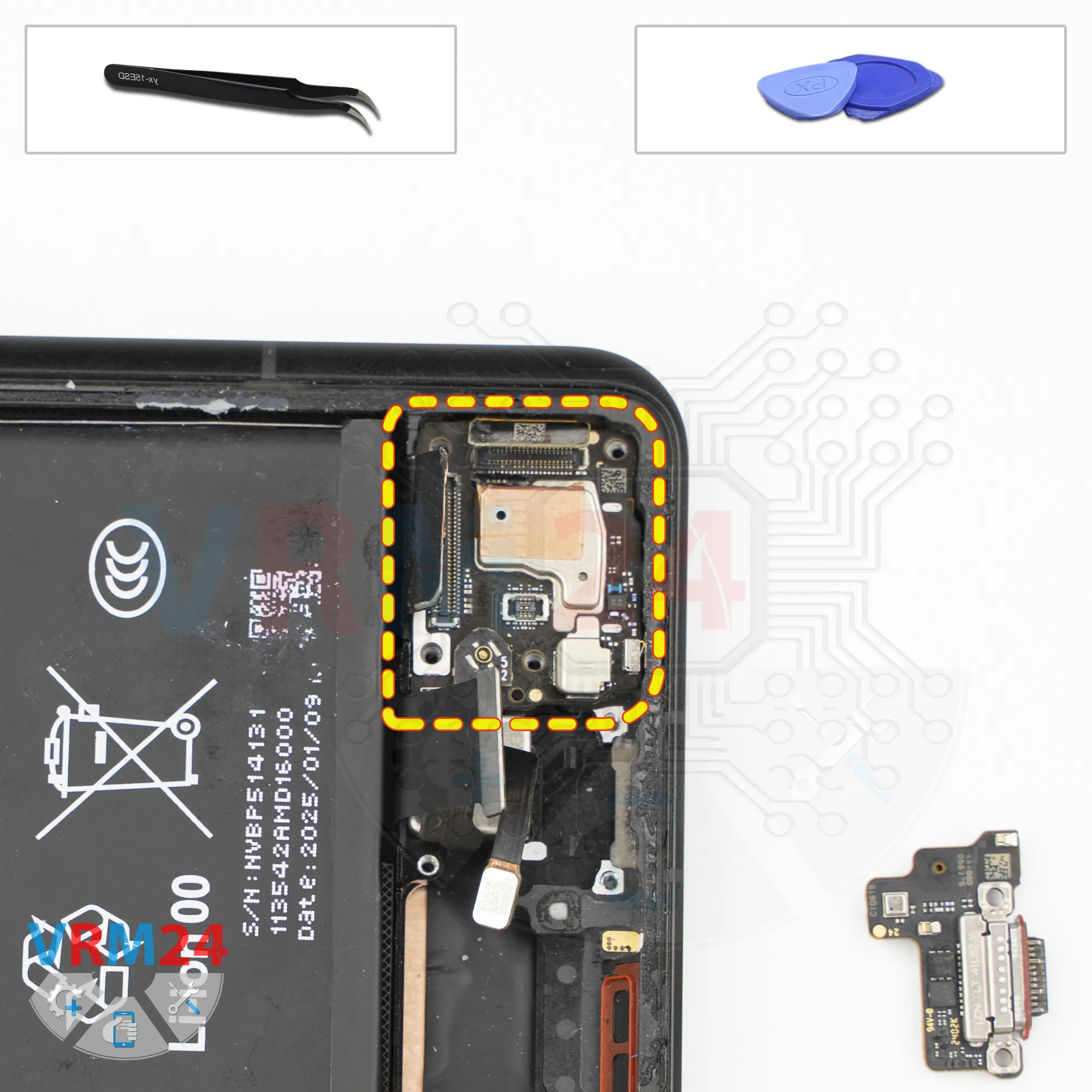

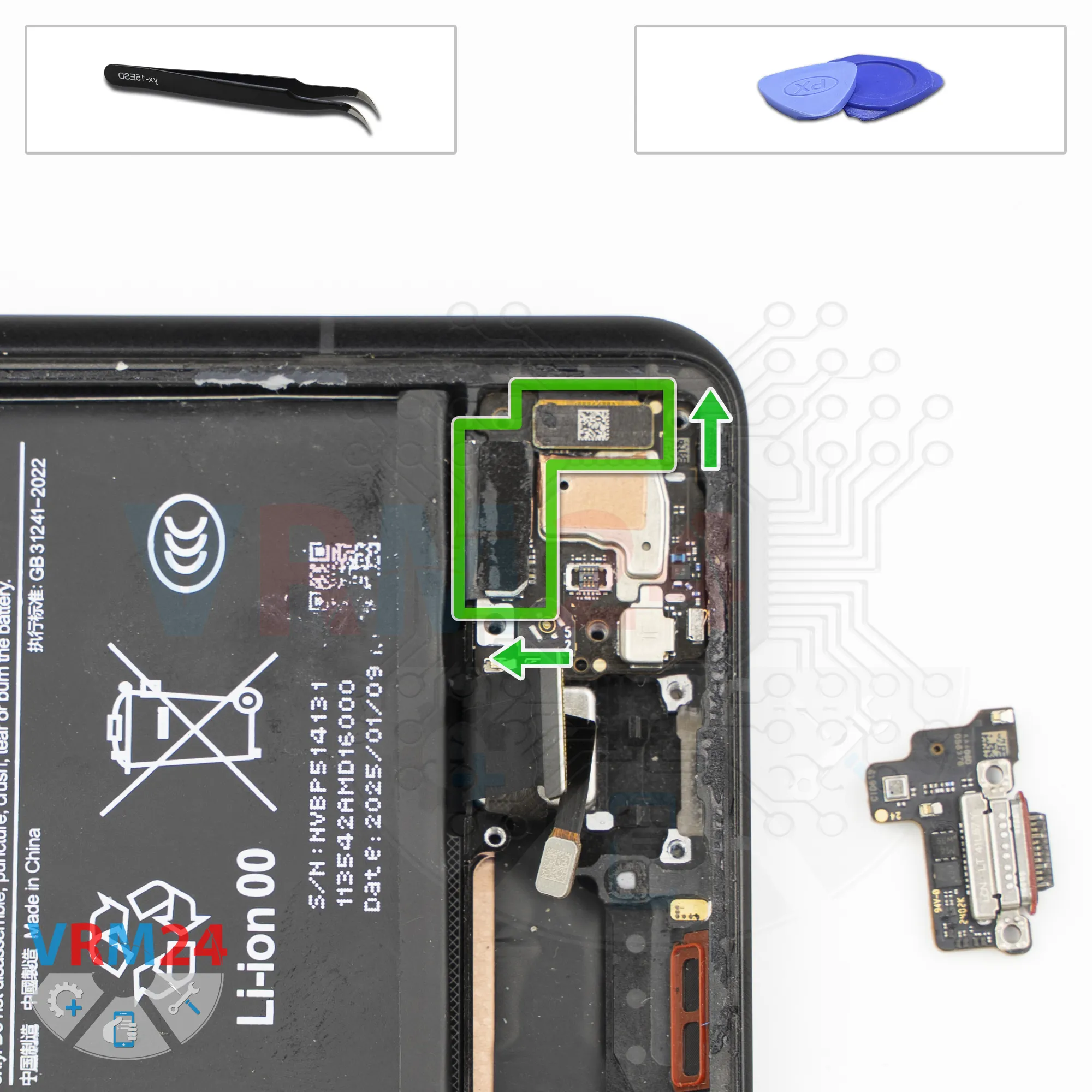

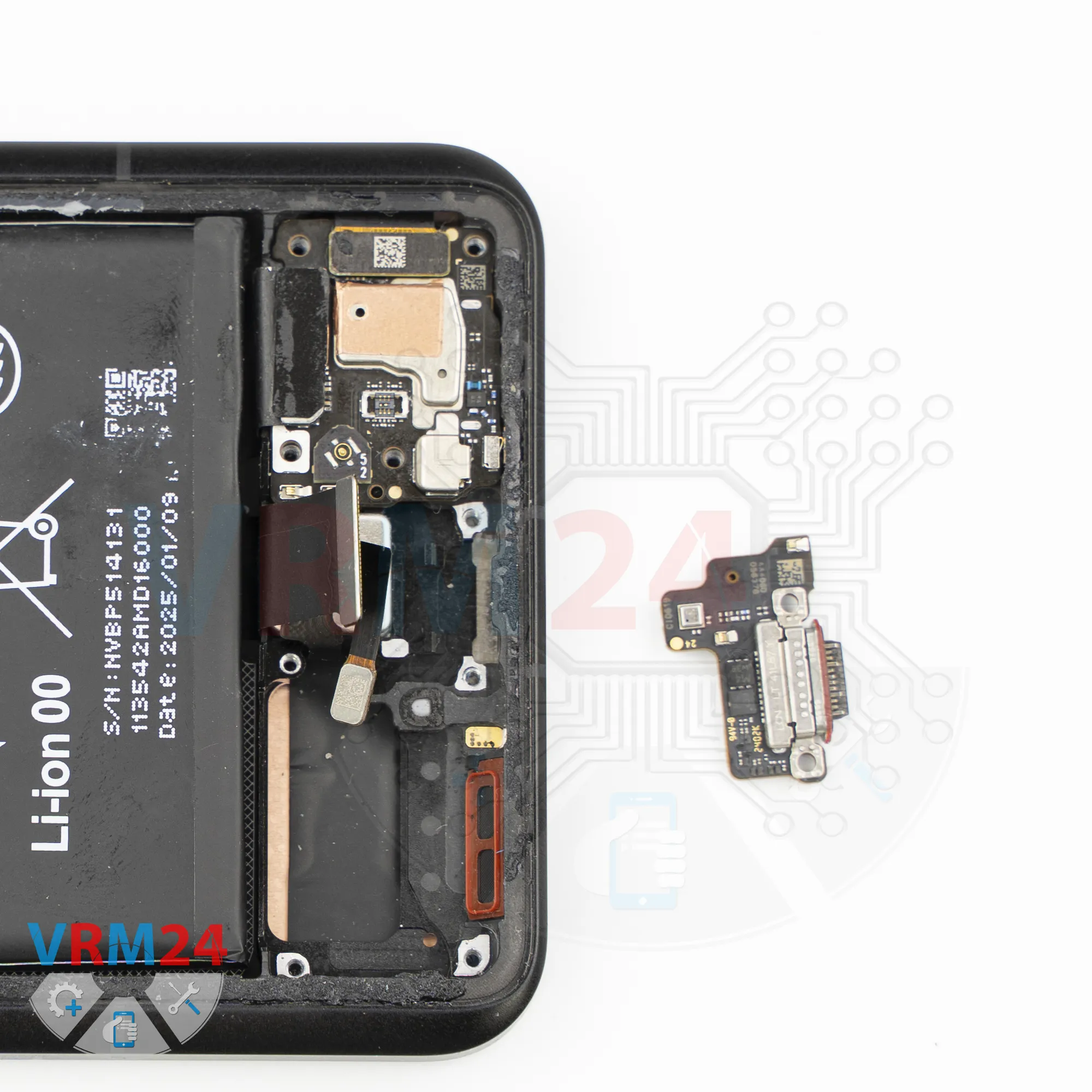

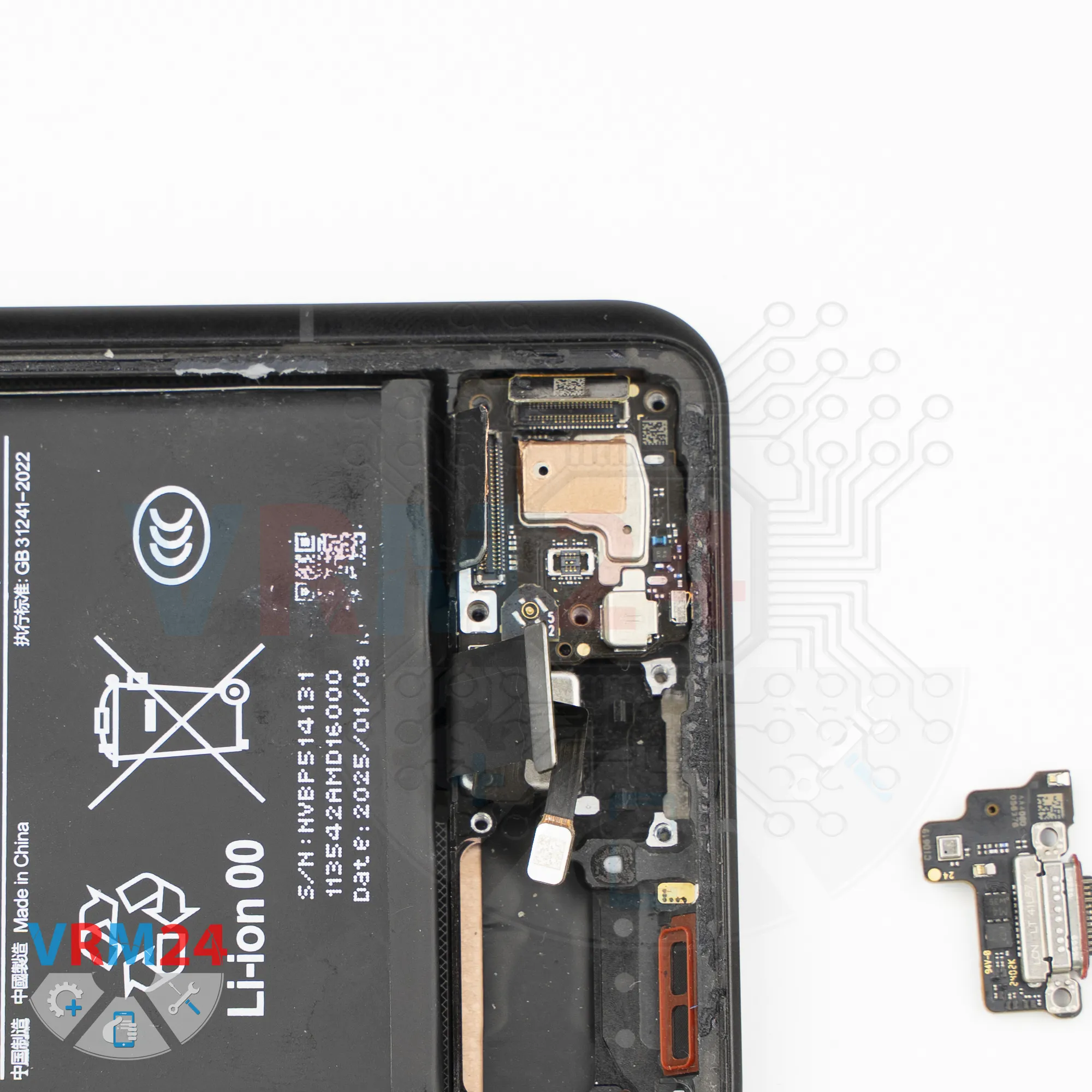

И аккуратно пробуем подцепить за край и вынуть - сначала одну небольшую плату на которой расположен микрофон под щитом и порт зарядки.

Теперь мы отсоединяем разъёмы межплатных шлейфов, отгибаем их, чтобы они нам не мешали.

Отсоединяем шлейф на дисплей.

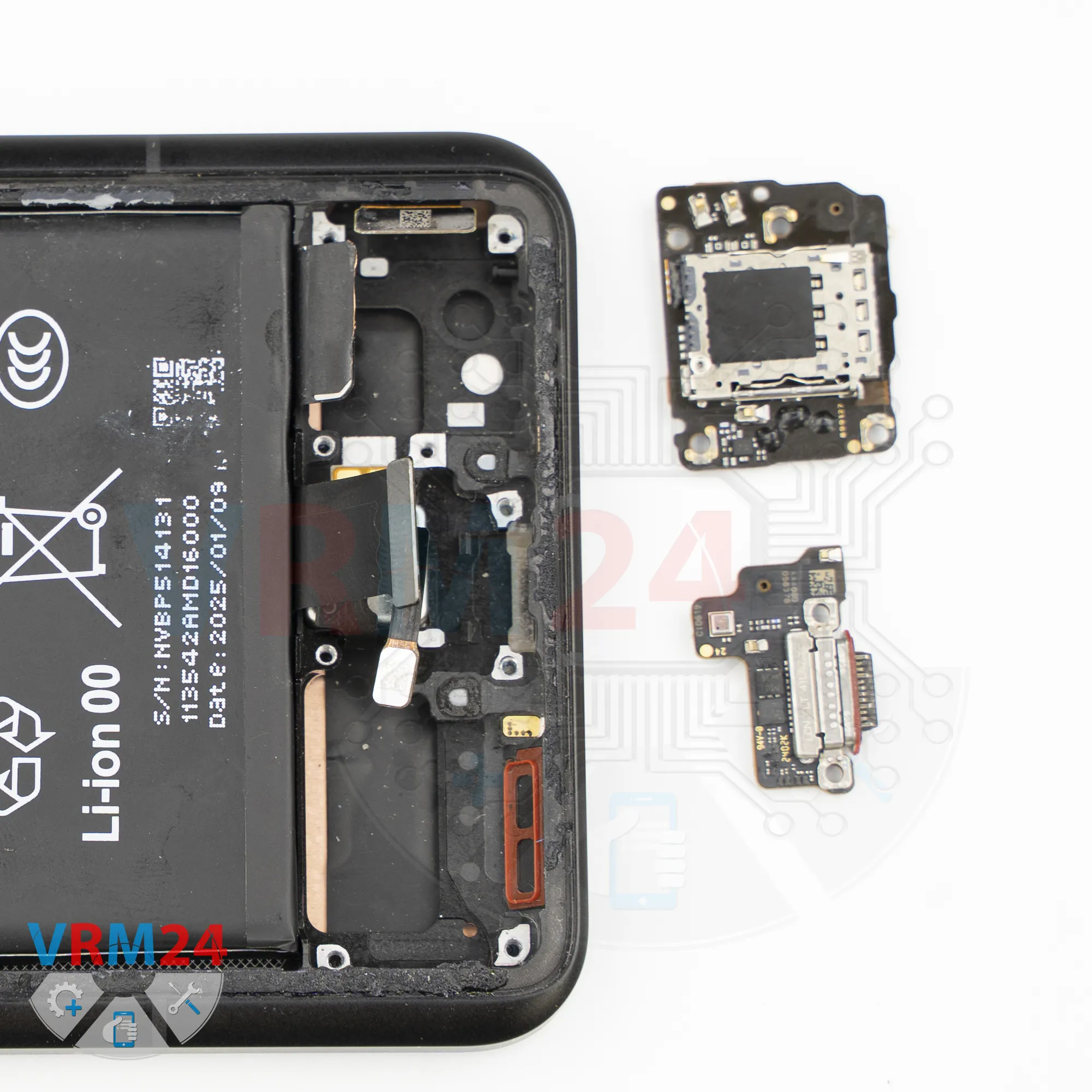

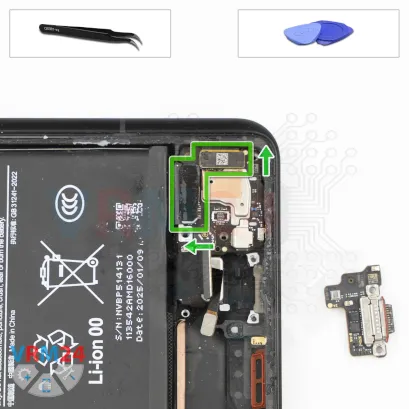

После этого мы отсоединяем вторую небольшую плату.

На плате расположен микрофон и с обратной стороны - коннектор карт.

И мы переходим к материнской плате.

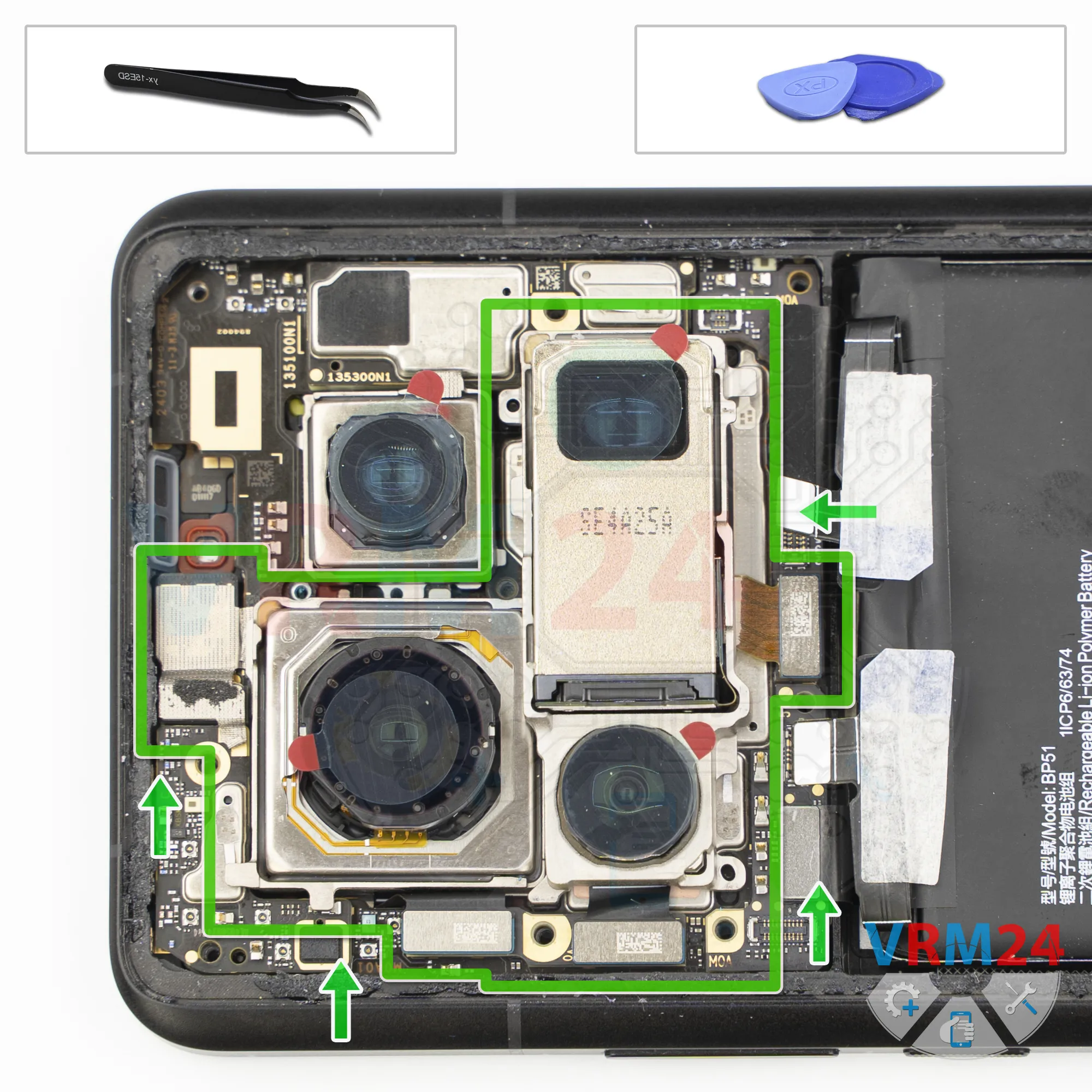

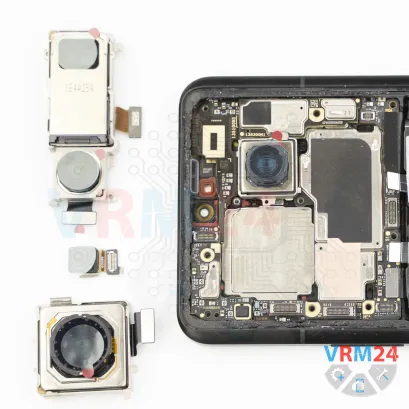

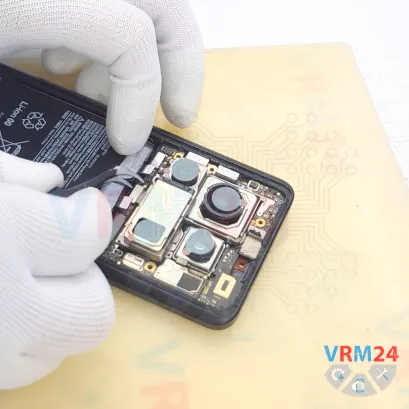

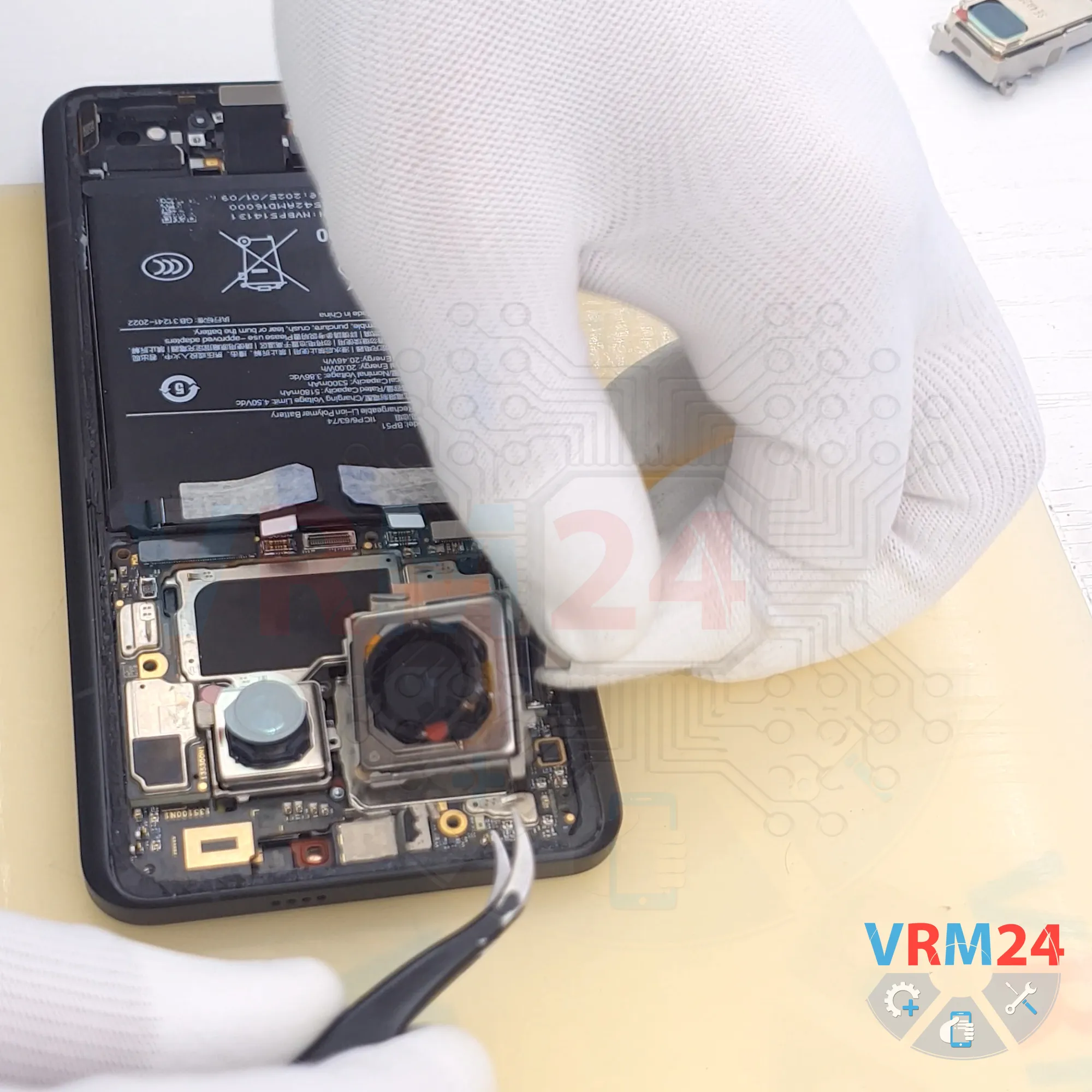

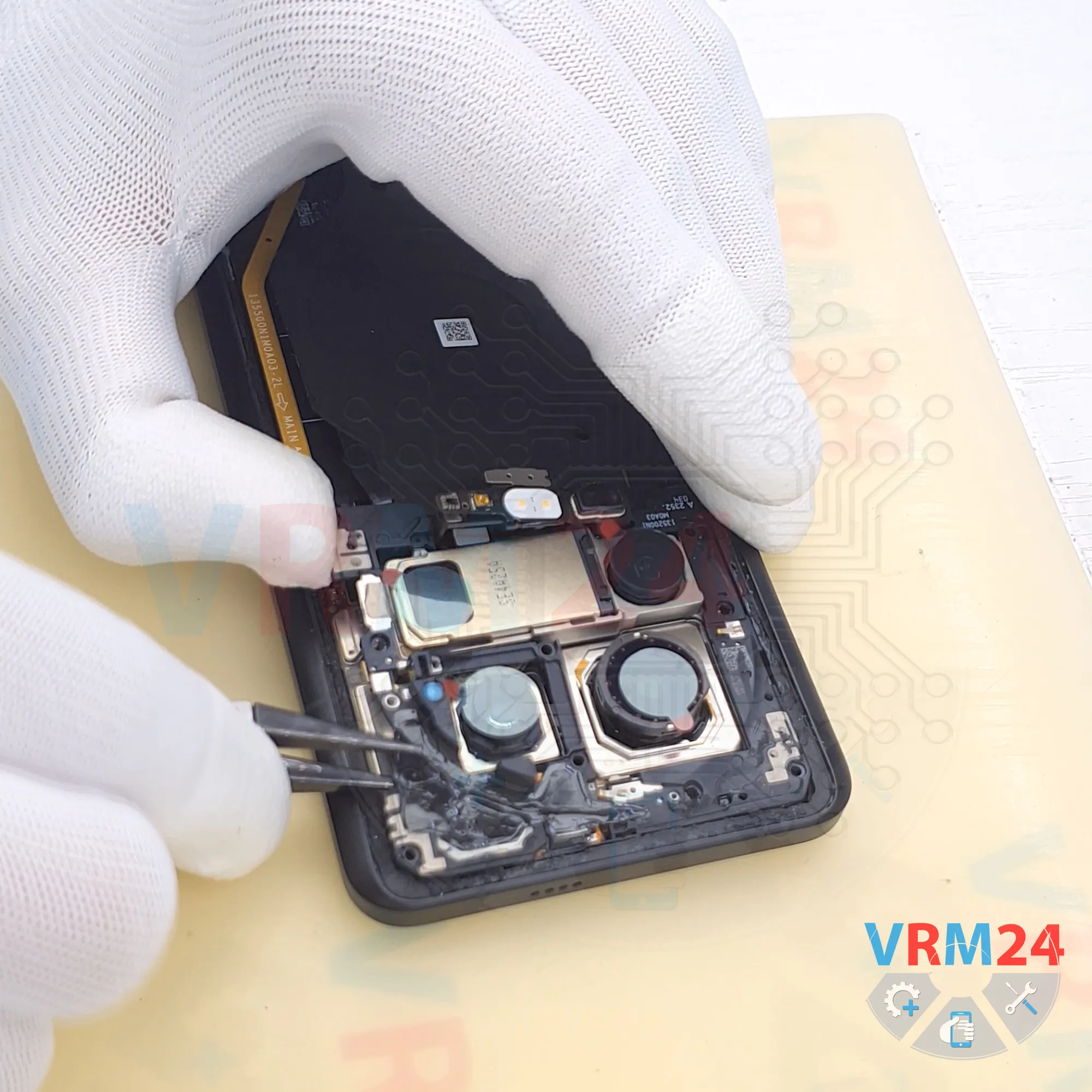

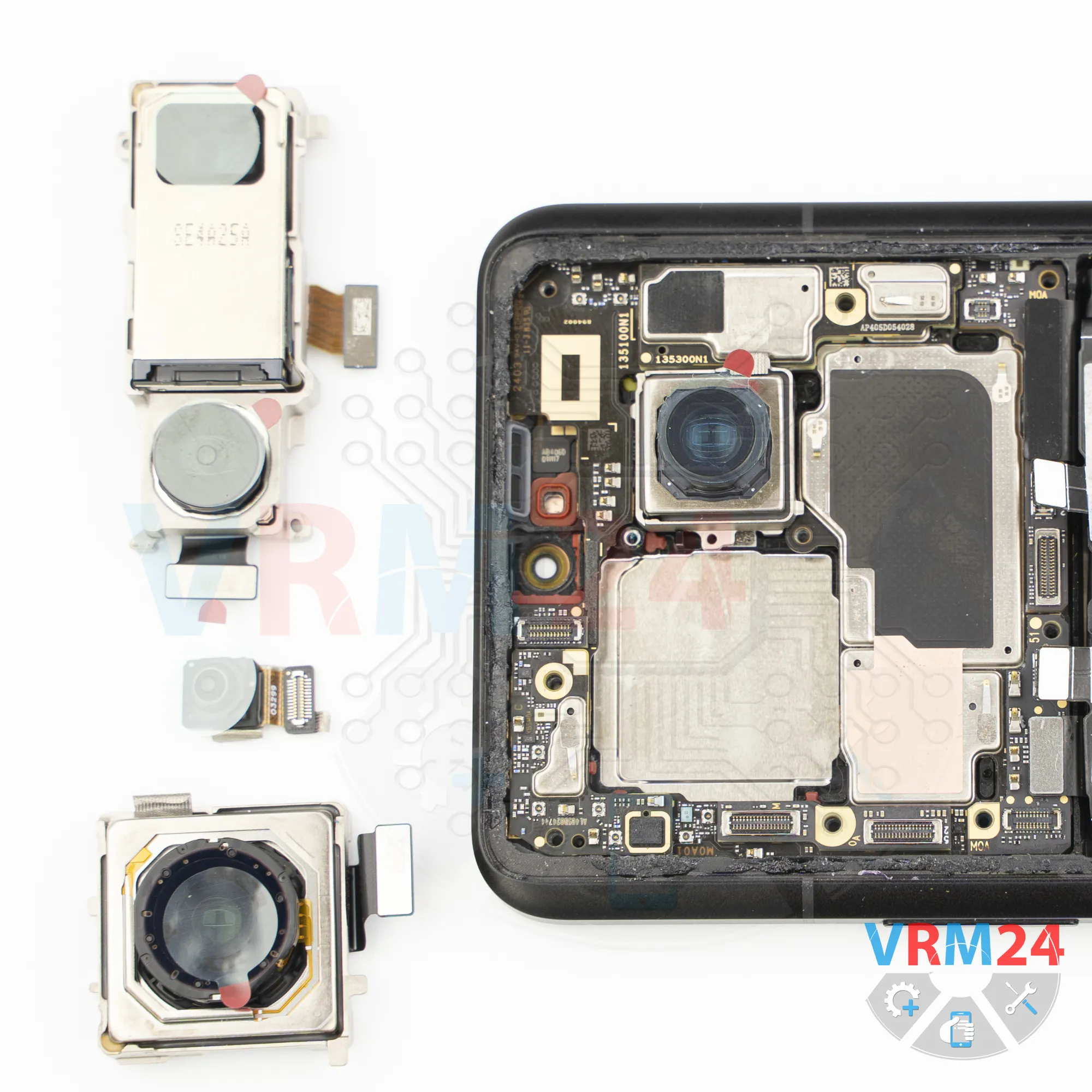

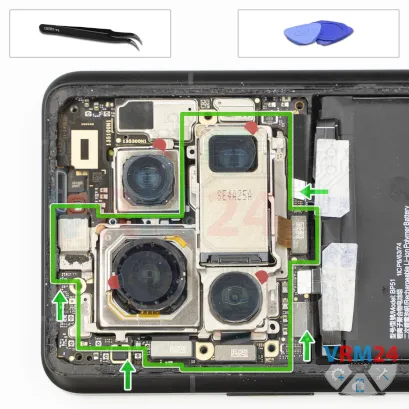

На материнской плате мы можем отсоединить камеры, аккуратно подцепляем за разъемы в правильном месте, отсоединяем разъёмы и аккуратно вынимаем камеры. Убираем их в сторону.

Одну из камер мы должны отсоединить с обратной стороны.

Также обратите внимание, что тыльные камеры могут быть приклеены к рамке дисплея или к щитам на материнской плате.

Мы также можем отсоединить фронтальную камеру.

Аккуратно подцепляем разъём и отсоединяем фронтальную камеру.

Линзу фронтальной камеры также лучше закрыть защитной плёнкой, чтобы на неё не попал мусор или пыль.

Убираем фронтальную камеру в сторону.

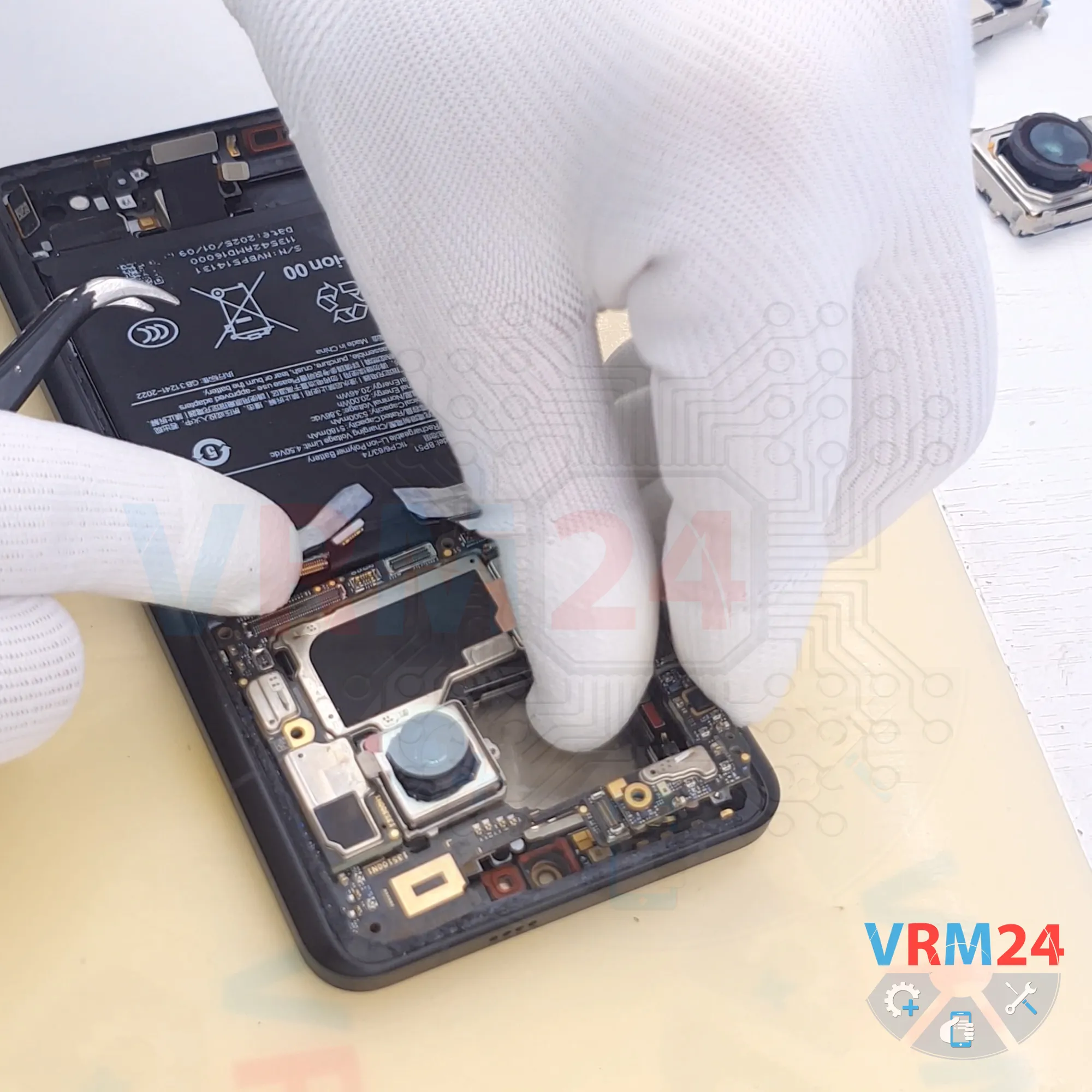

Теперь отсоединяем разъёмы межплатного шлейфа и разъём шлейфа на дисплей.

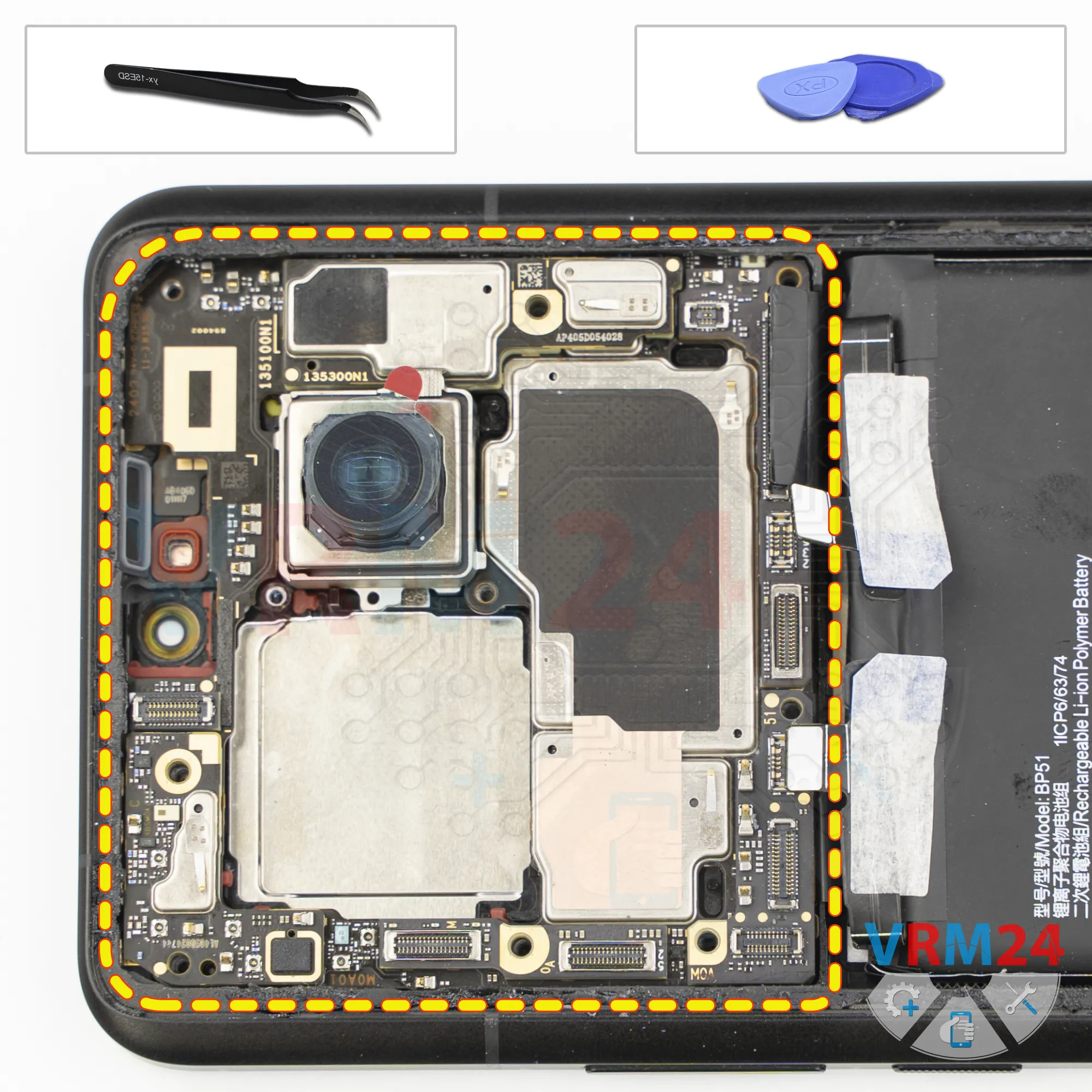

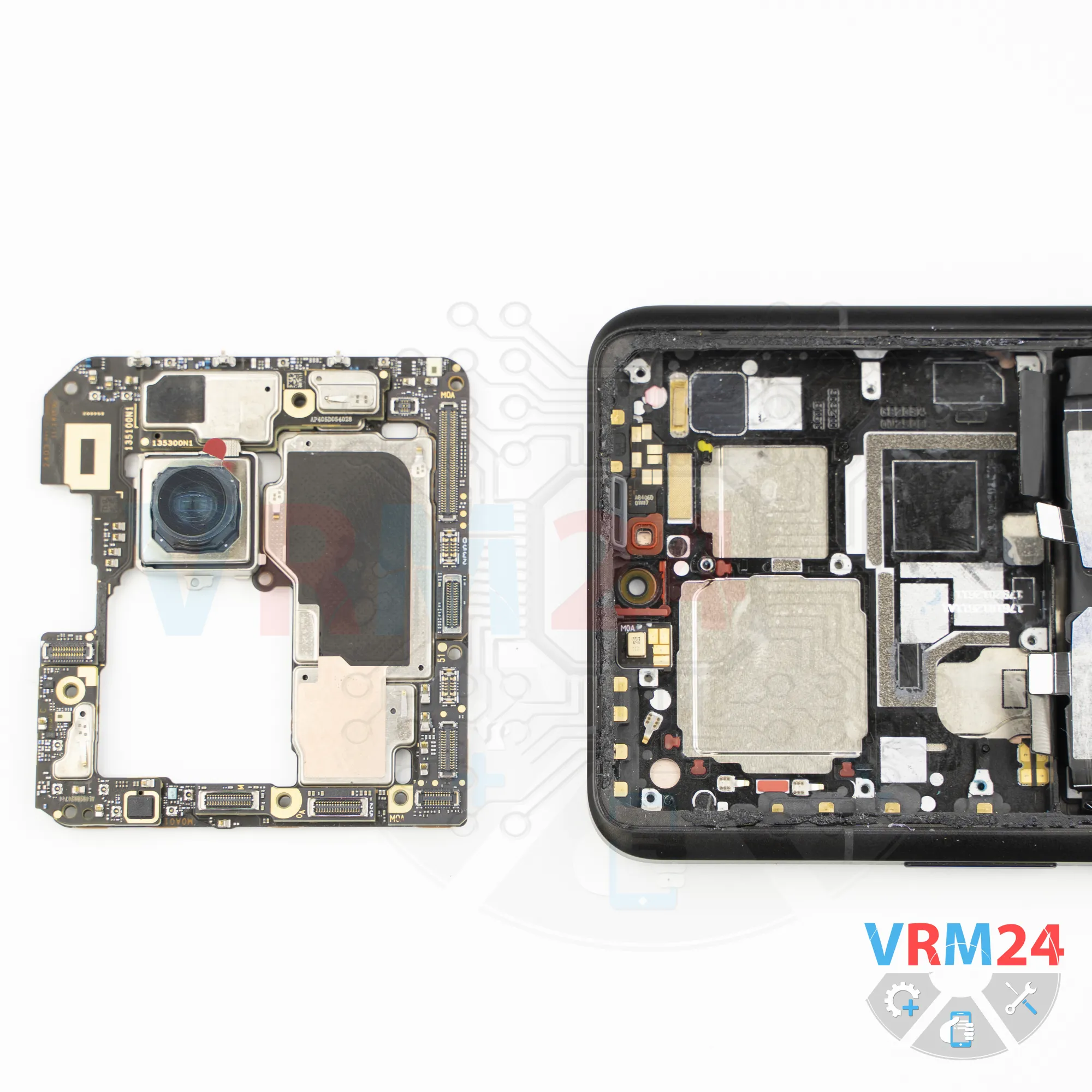

И после этого мы можем отсоединить материнскую плату.

Всё так же с края подцепляем, не нужно торопиться, действовать силой, аккуратно раскачиваем и вынимаем.

Как мы видим, материнская плата слегка утоплена, с одной стороны, под рамку дисплея.

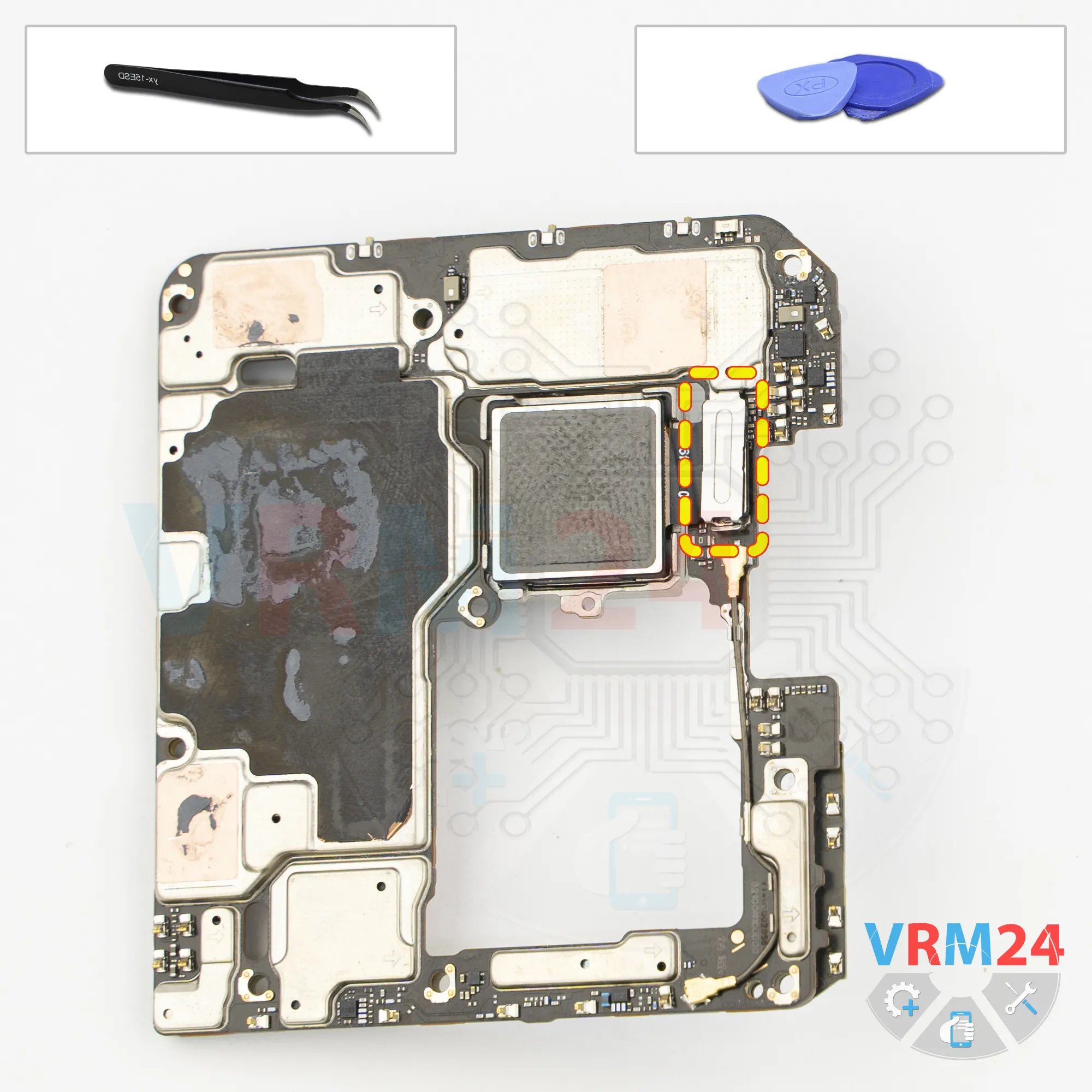

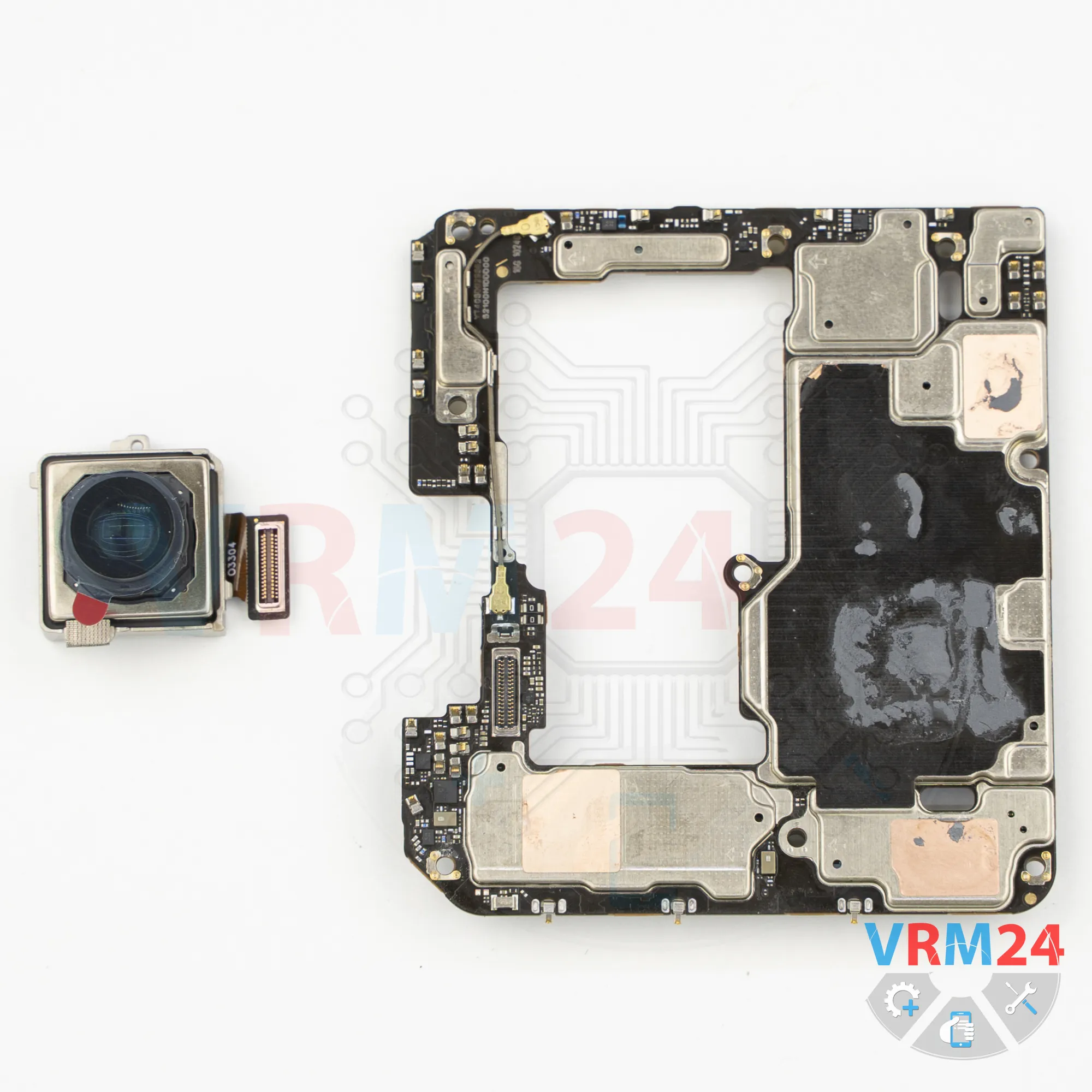

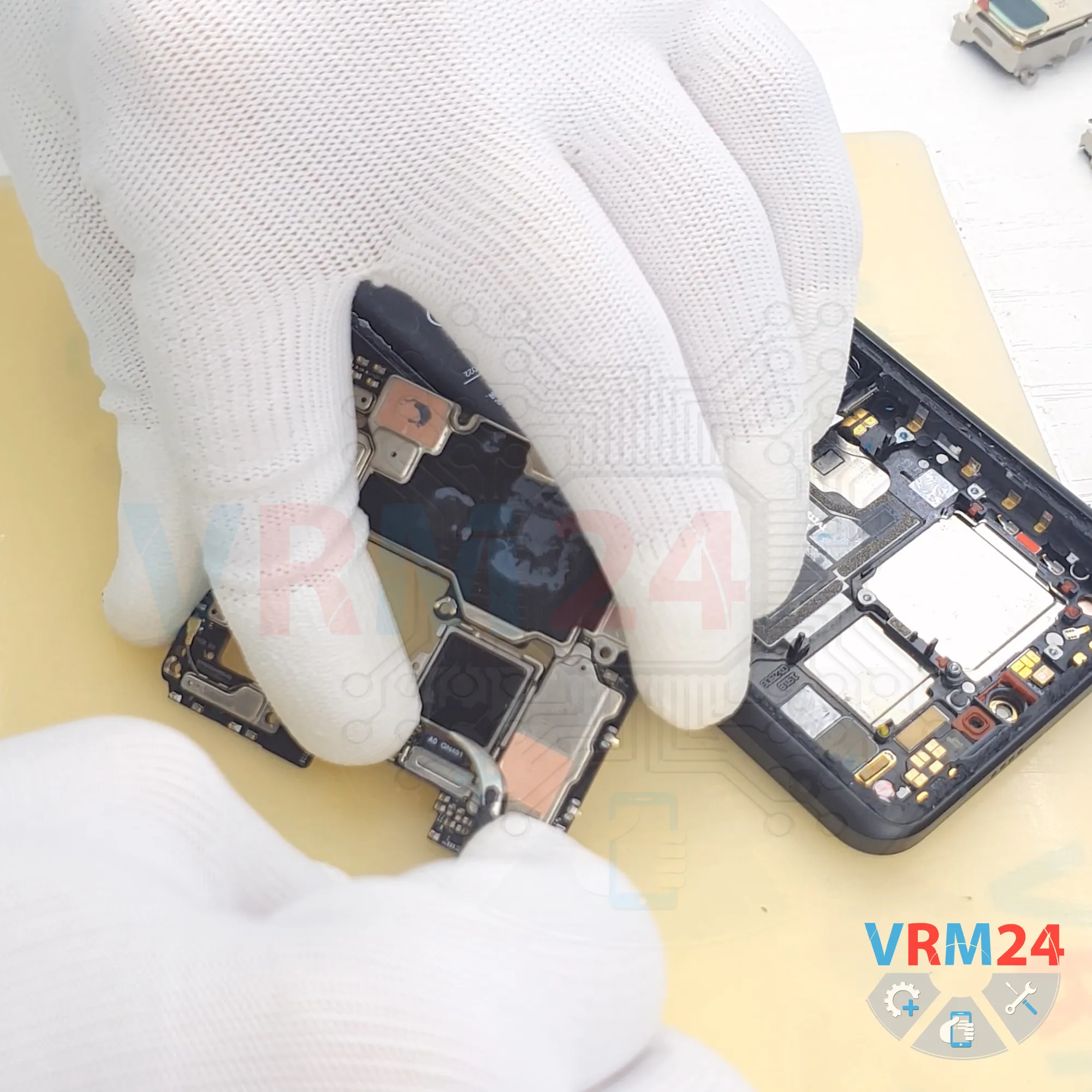

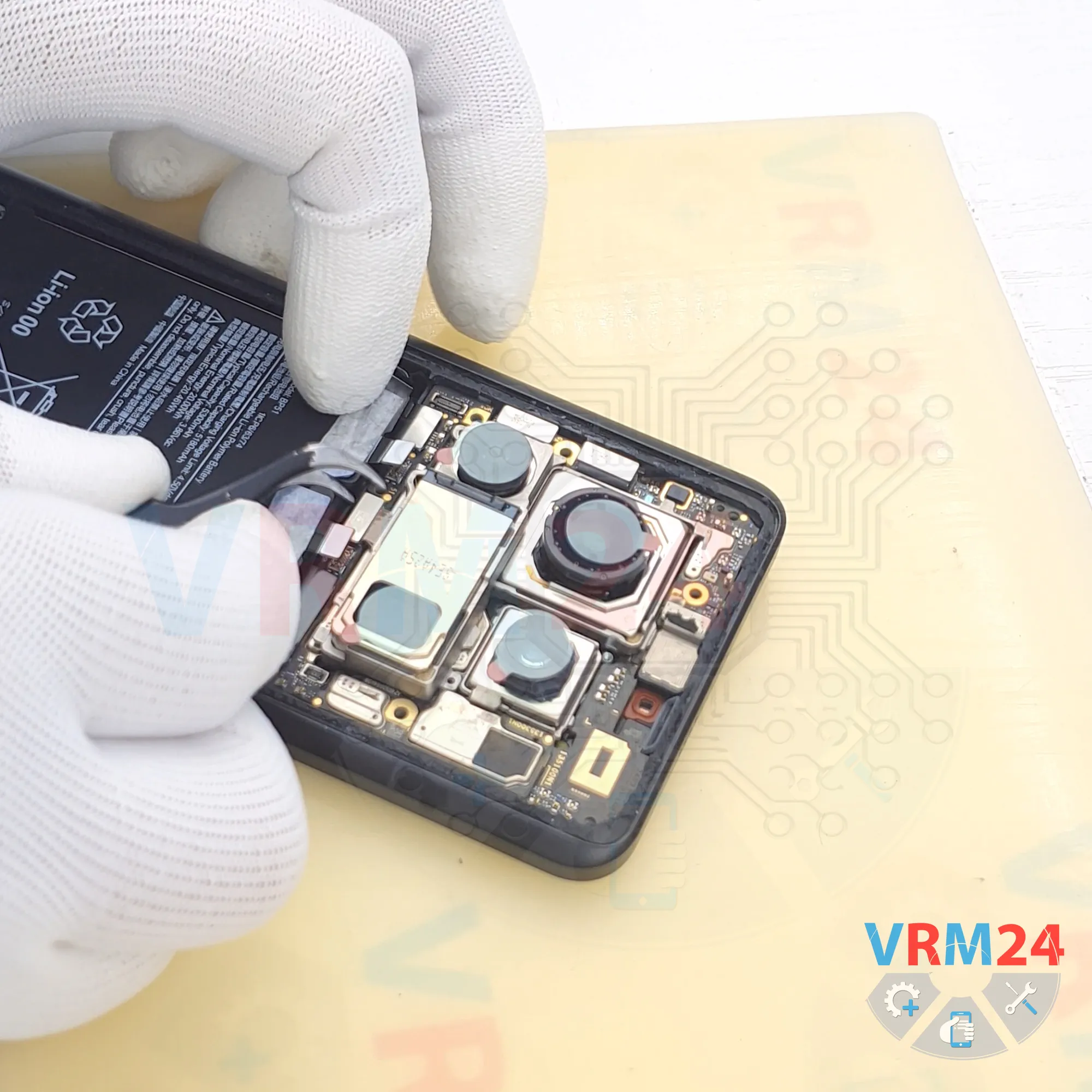

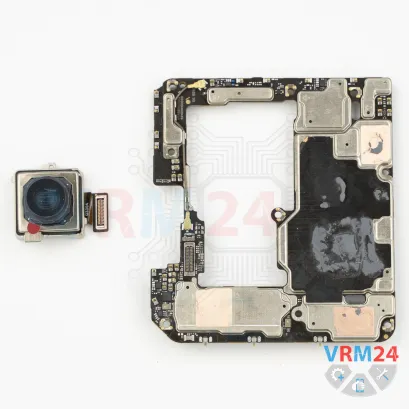

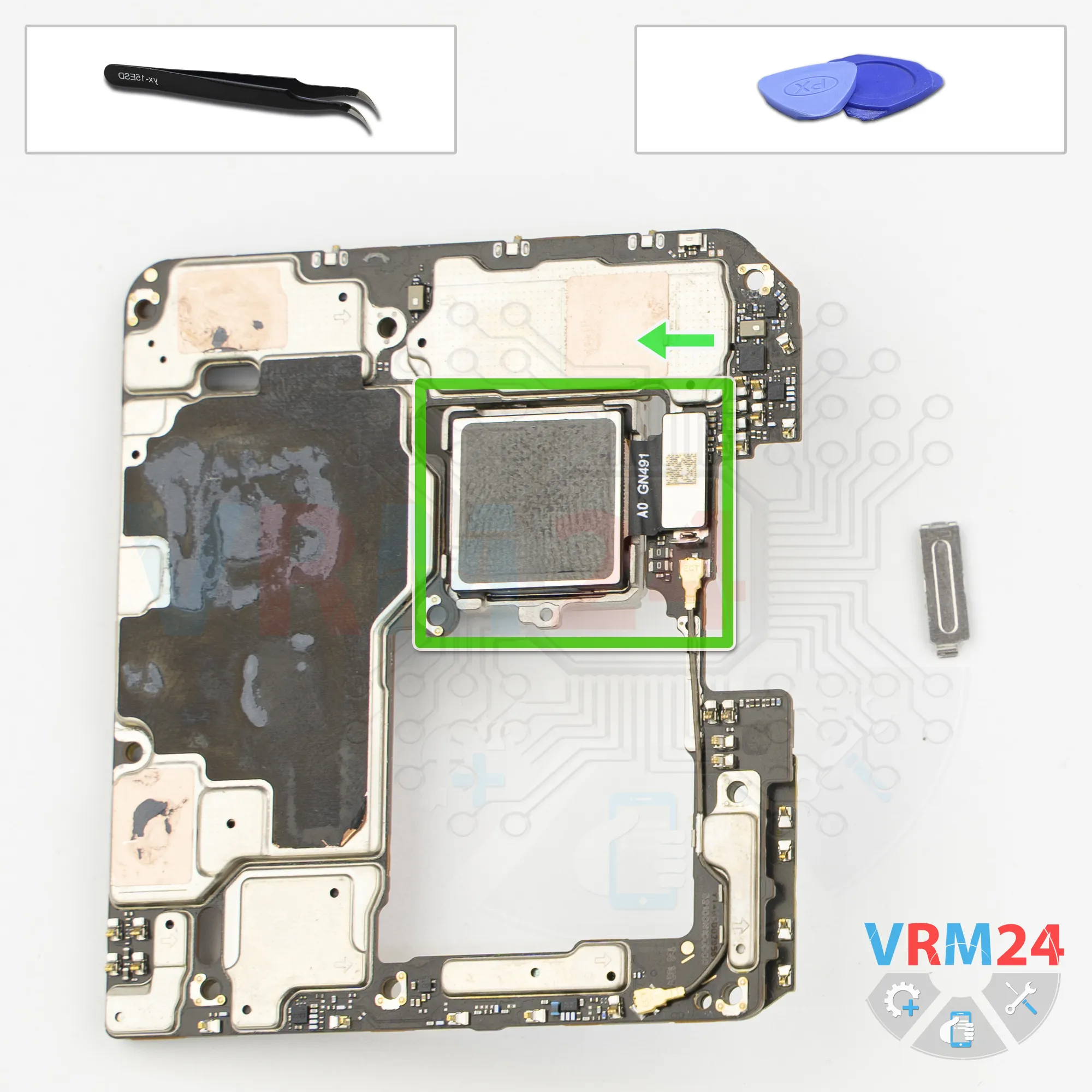

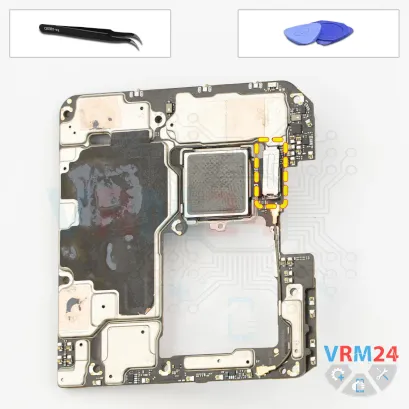

Мы вынимаем материнскую плату, переворачиваем её, отсоединяем фиксатор/брекет. И отсоединяем оставшуюся тыльную камеру.

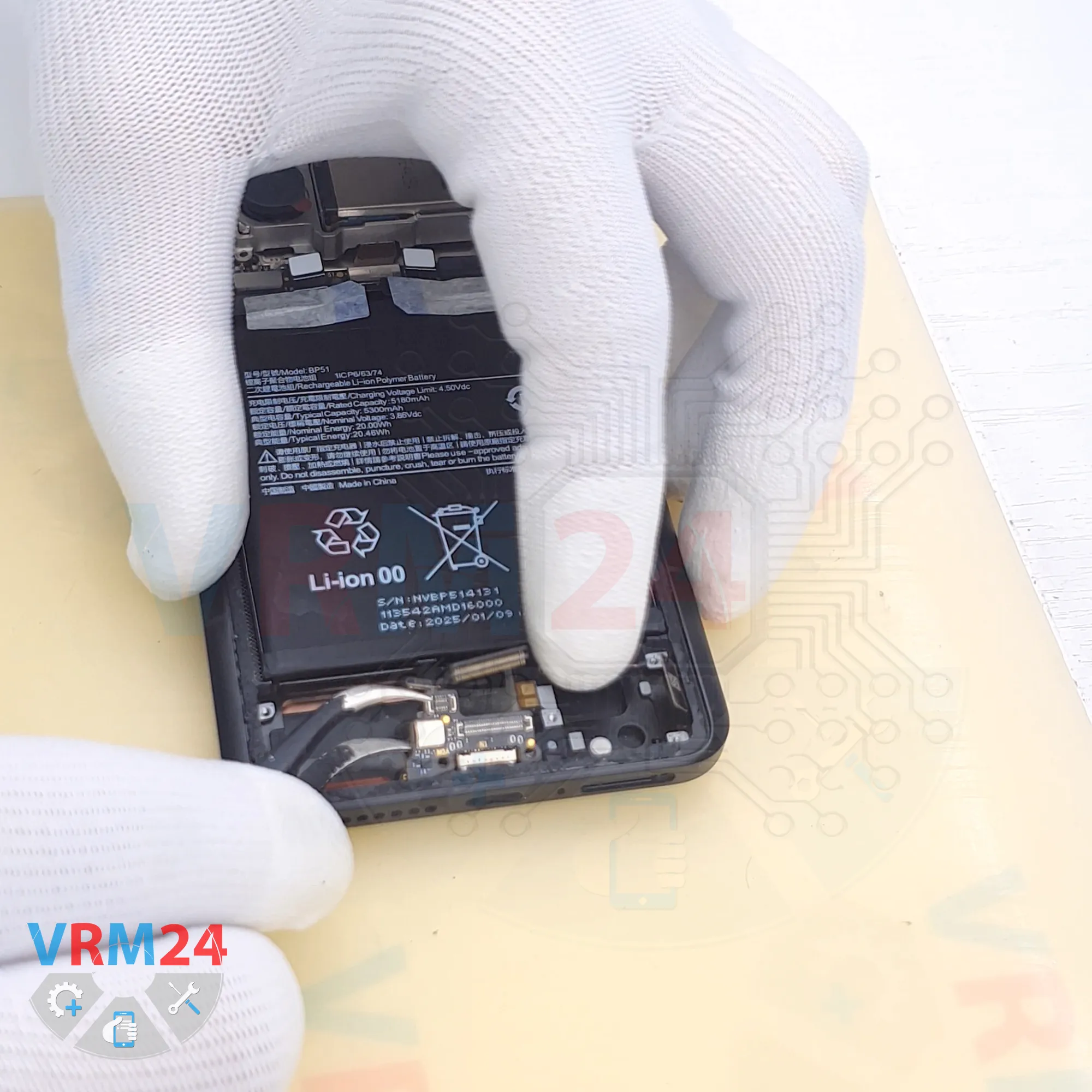

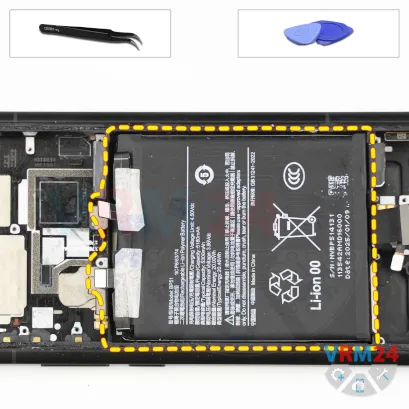

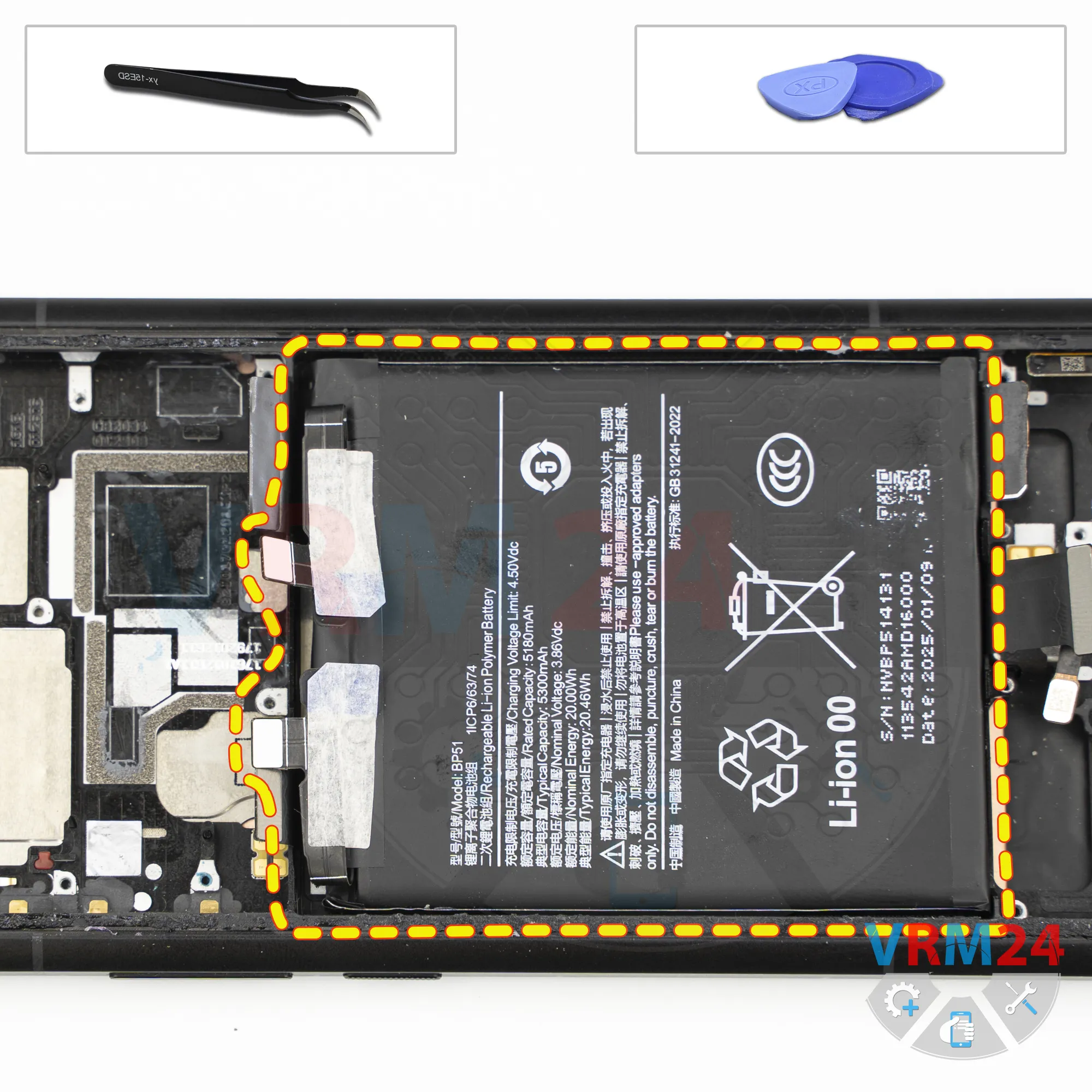

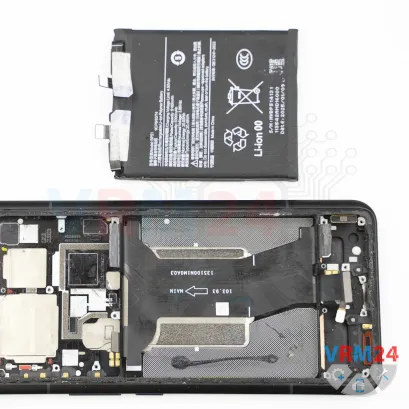

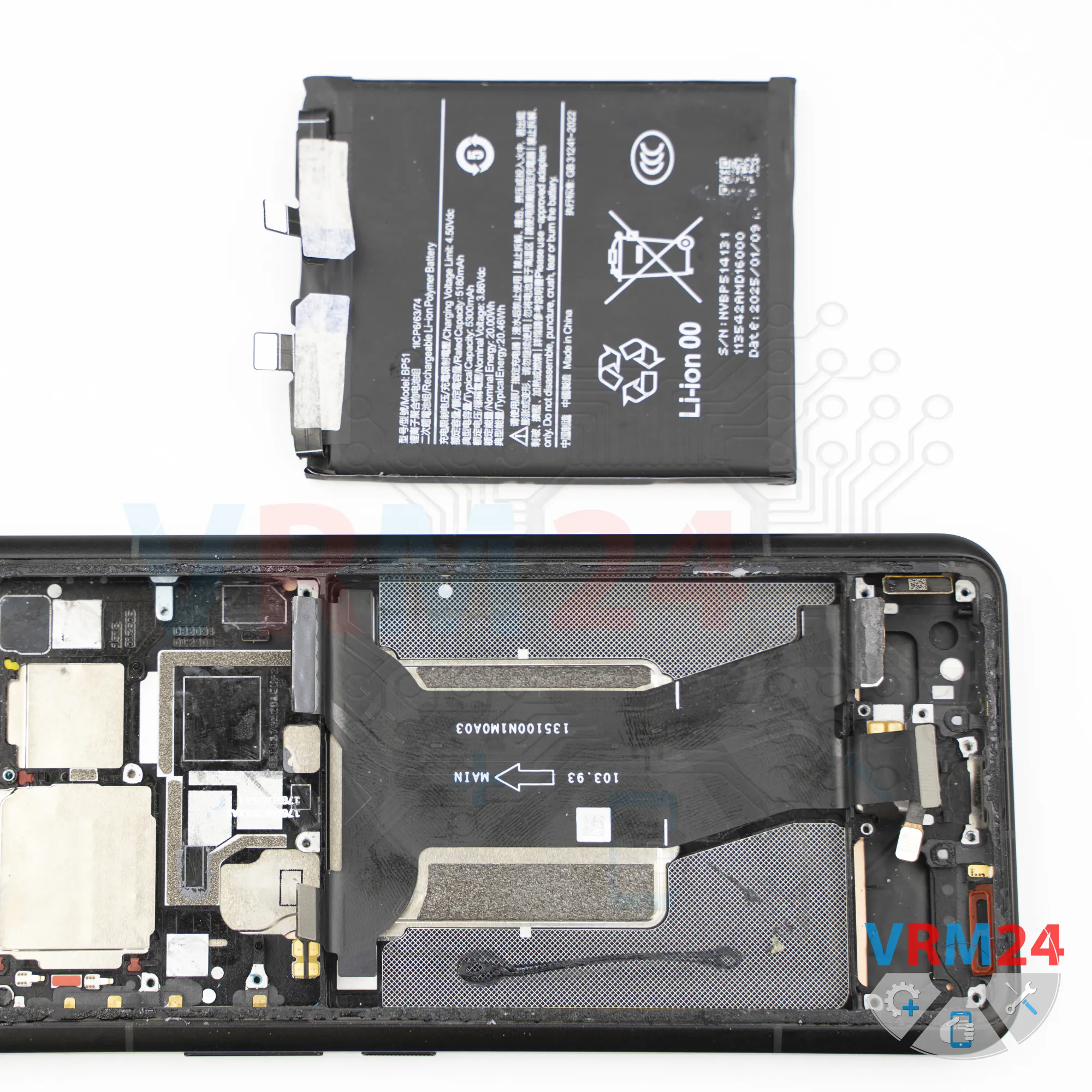

Наконец, мы можем извлечь аккумулятор.

Как видите, этот аккумулятор вообще не приклеен, так как устройство до нас вскрывалось и ремонтировалось.

В вашем случае аккумулятор, скорее всего, будет приклеен, и для его извлечения потребуется другой подход.

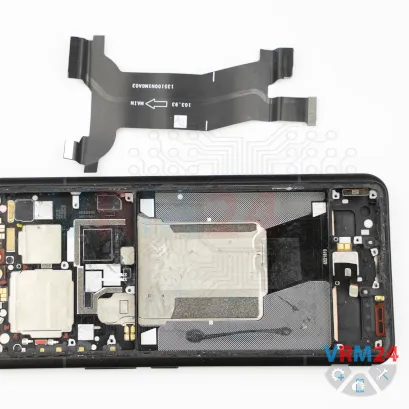

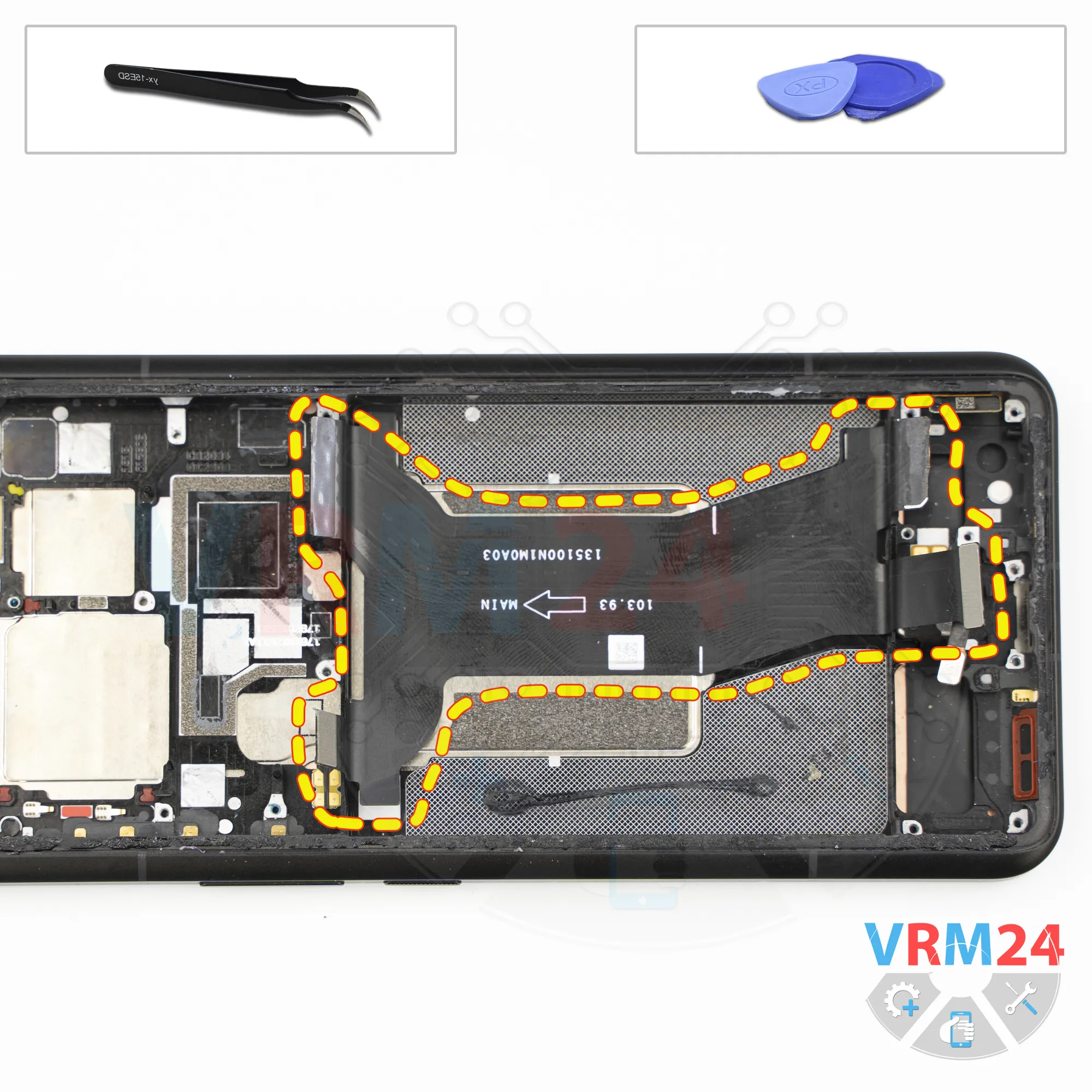

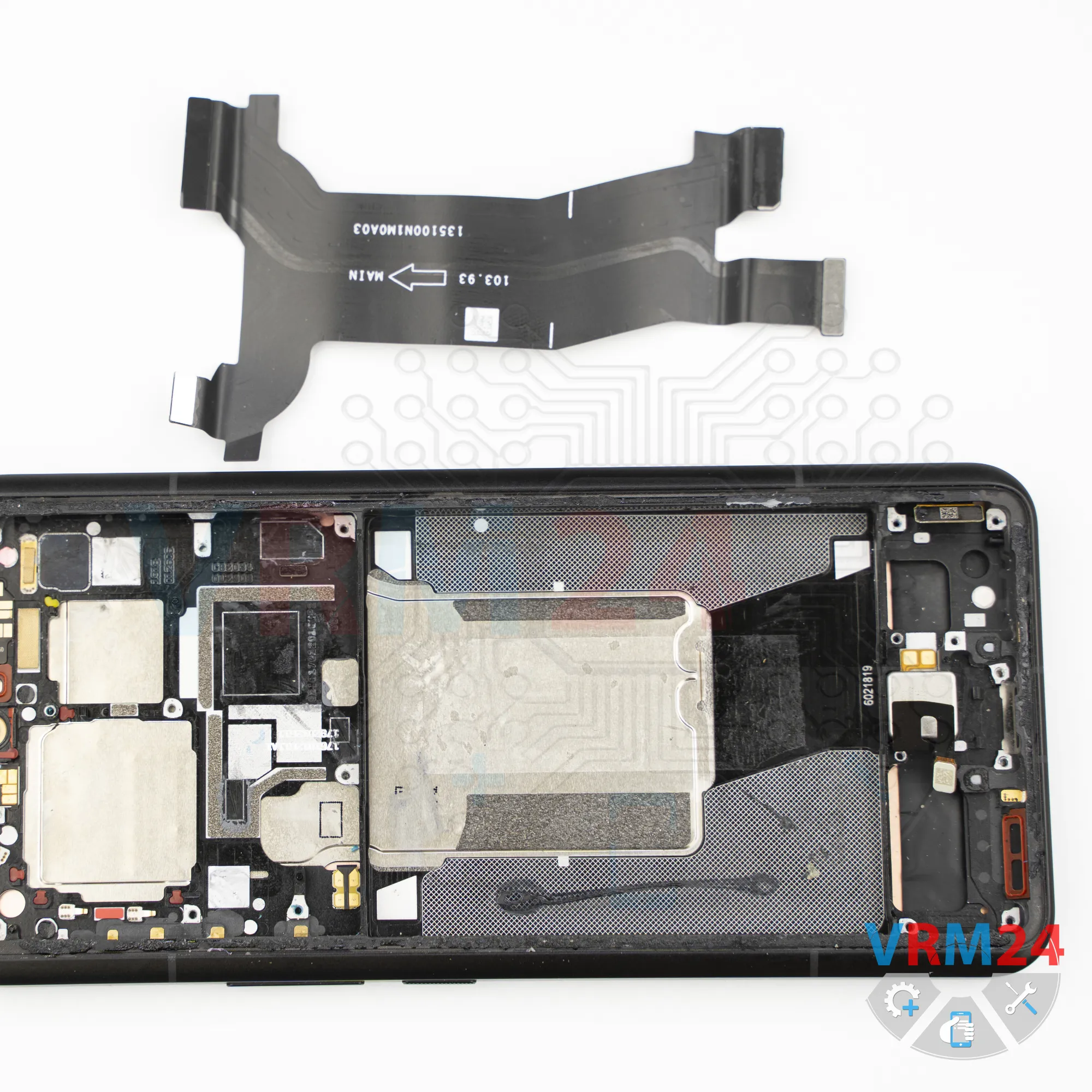

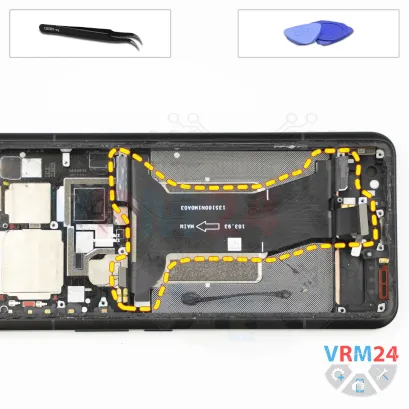

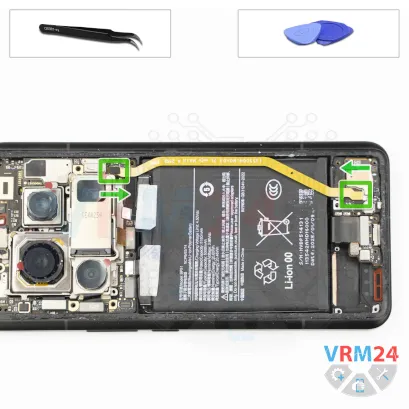

В конце разборки мы можем отклеить межплатный шлейф.
