Разборка/Ремонт мобильного девайса Xiaomi Mi 5S Plus (Ксиоми Ми 5эс Плюс) с описанием каждого шага и необходимого набора инструментов.

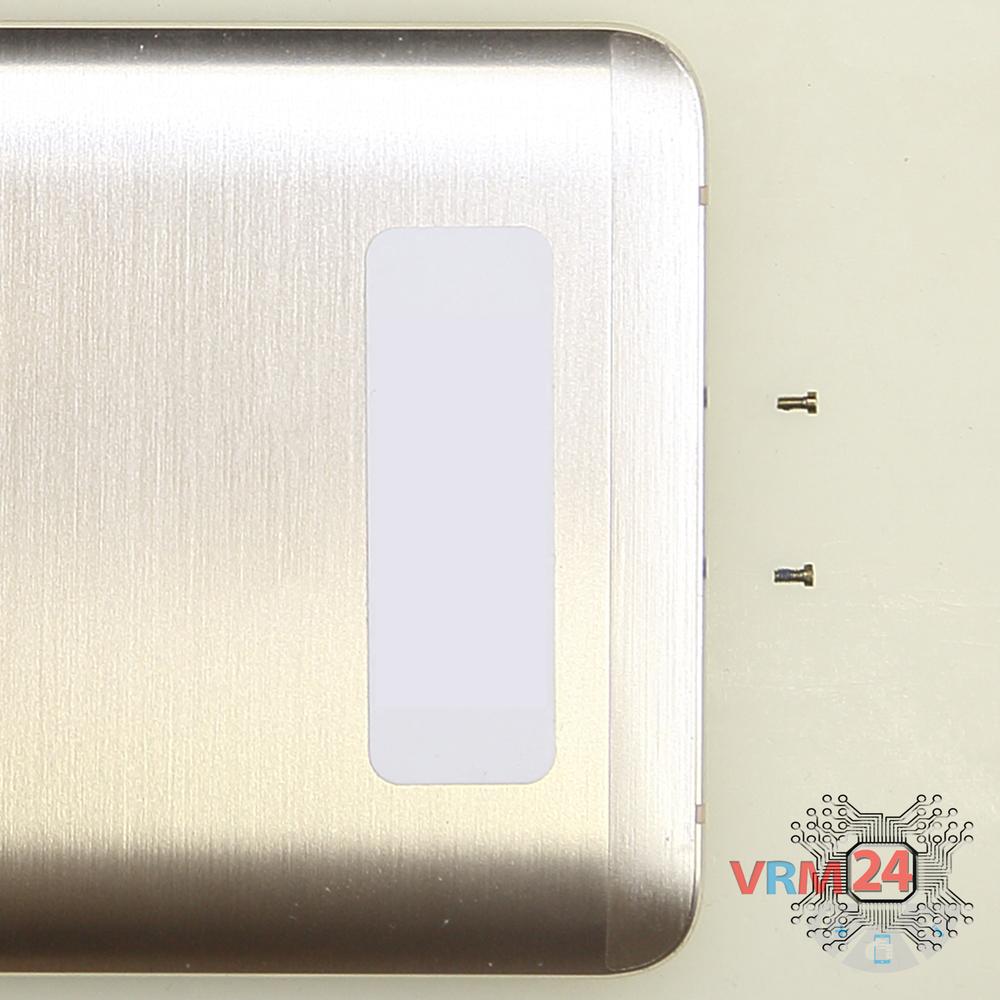

С помощью отвертки (прецизионной звездообразной 0,8 мм, также известной как Pentalobe) отвинтите/выверните 2 винта на конце телефона.

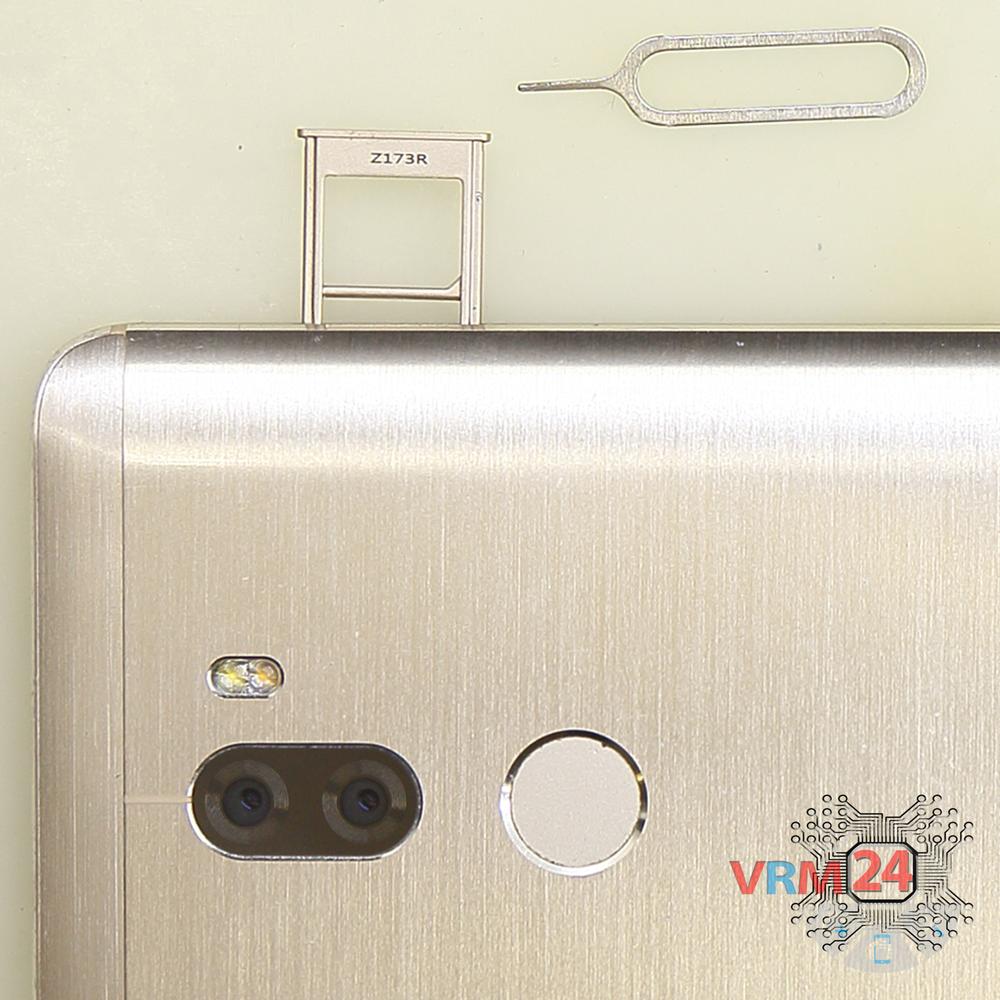

Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.

Подденьте разъем шлейфа датчика отпечатков пальцев и снимите заднюю крышку.

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите четыре винта, удерживающий фиксатор.

Осторожно снимите большой фиксатор, удерживающий разъемы.

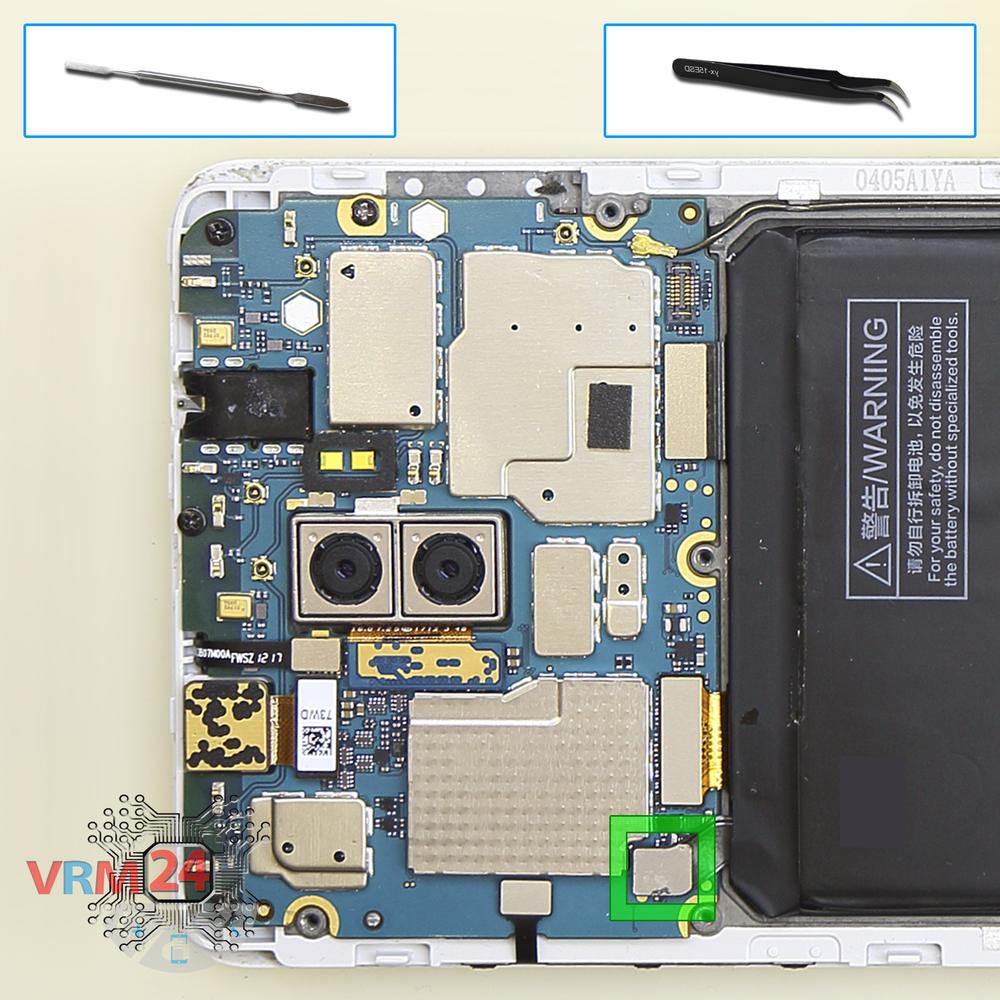

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Xiaomi Mi 5S Plus установлен аккумулятор BM37 емкостью 3700 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

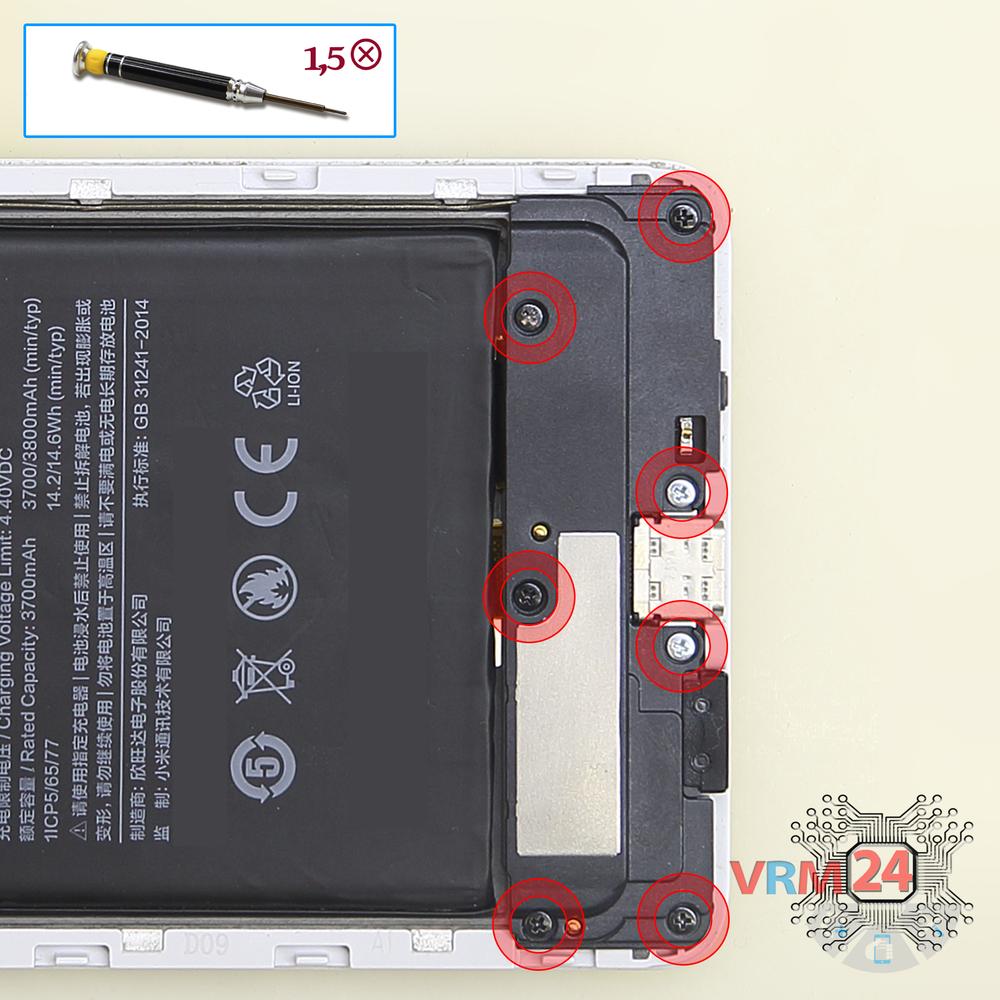

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите пять черных винтов и два серебряных винта.

Винты разные: ℹ️️ Обязательно запомните расположение винтов перед разборкой. При сборке устройства завинчивание винта в неправильном месте может привести к повреждению устройства или его частей. Во избежание повреждений снятые винты и отдельные детали (в виде прокладок или кронштейнов) необходимо разложить в соответствующем порядке, либо винты и их отверстия в телефоне необходимо пометить цветными маркерами.

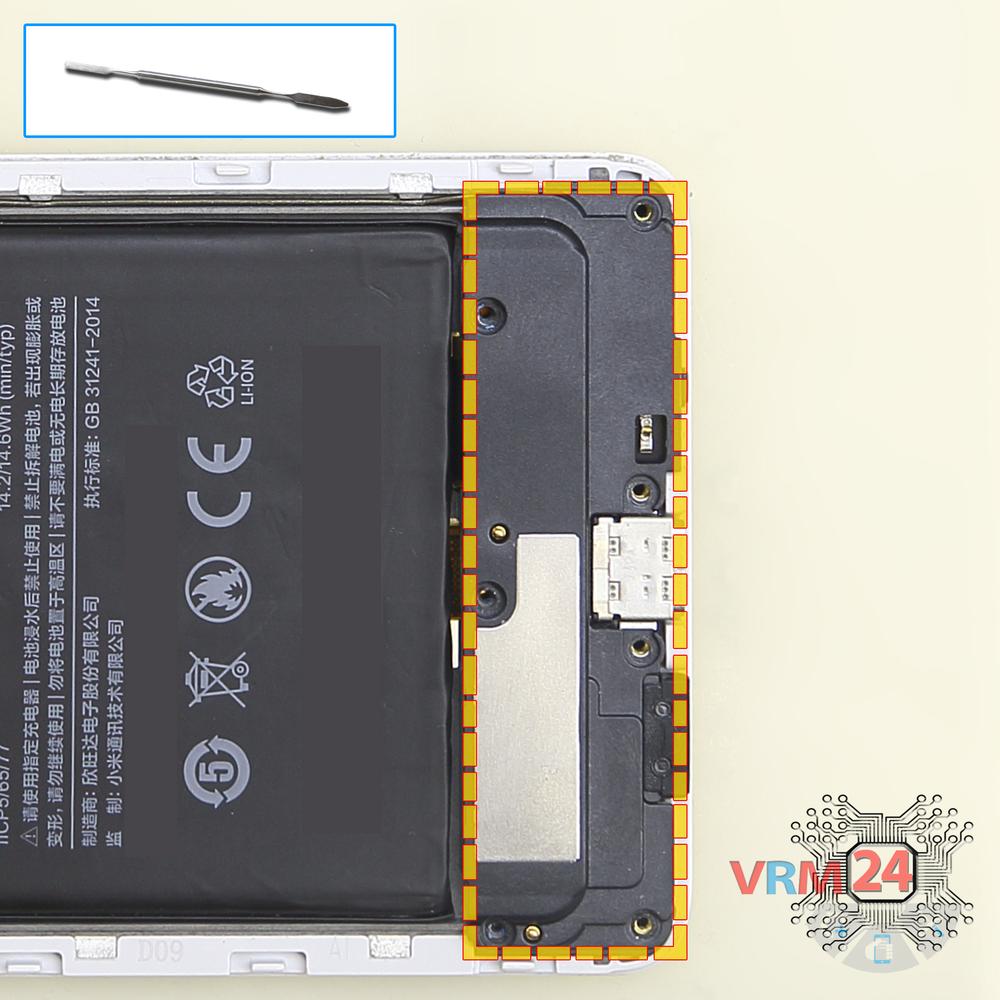

Подденьте за край и снимите сборку динамика.

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри.

Также нужно заранее посмотреть расположение шлейфов под аккумулятором, чтобы не повредить их.

Отсоедините разъем коаксиального кабеля и разъем проводов вибромотора на субплате, разъем межплатного шлейфа на материнской плате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

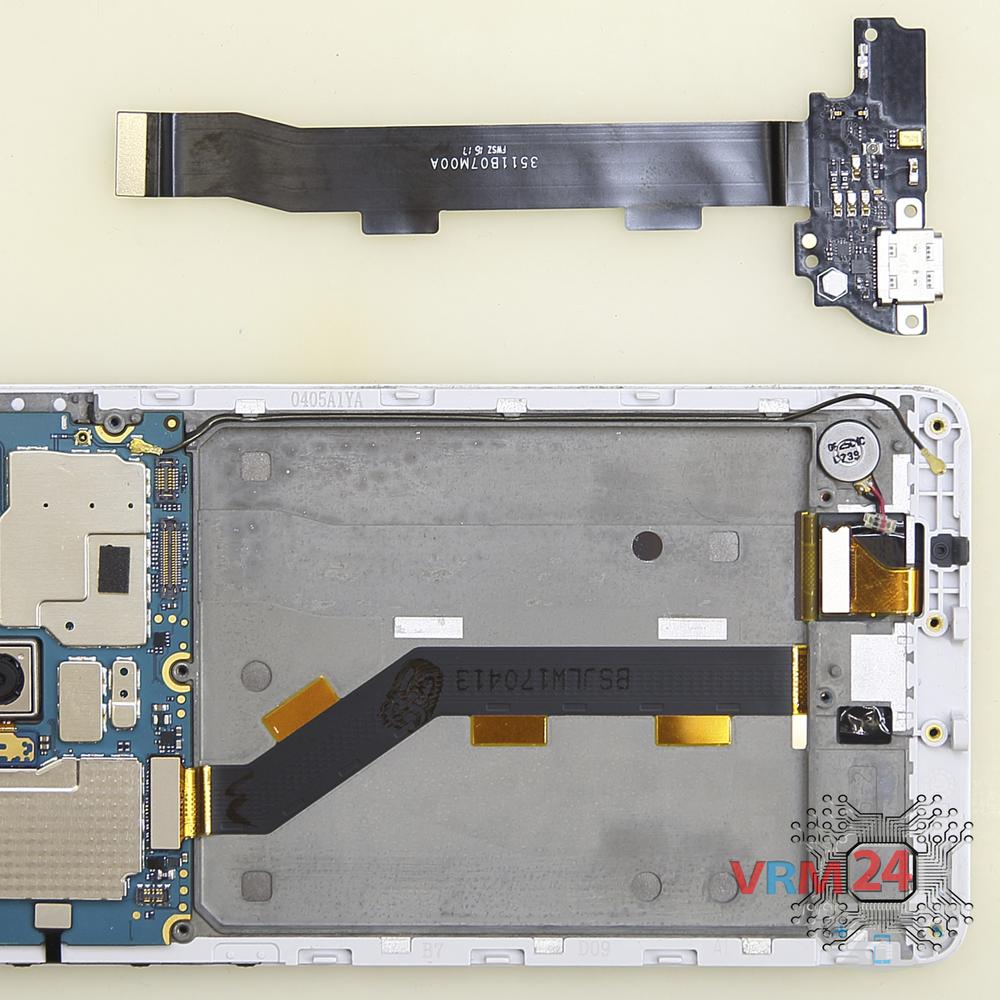

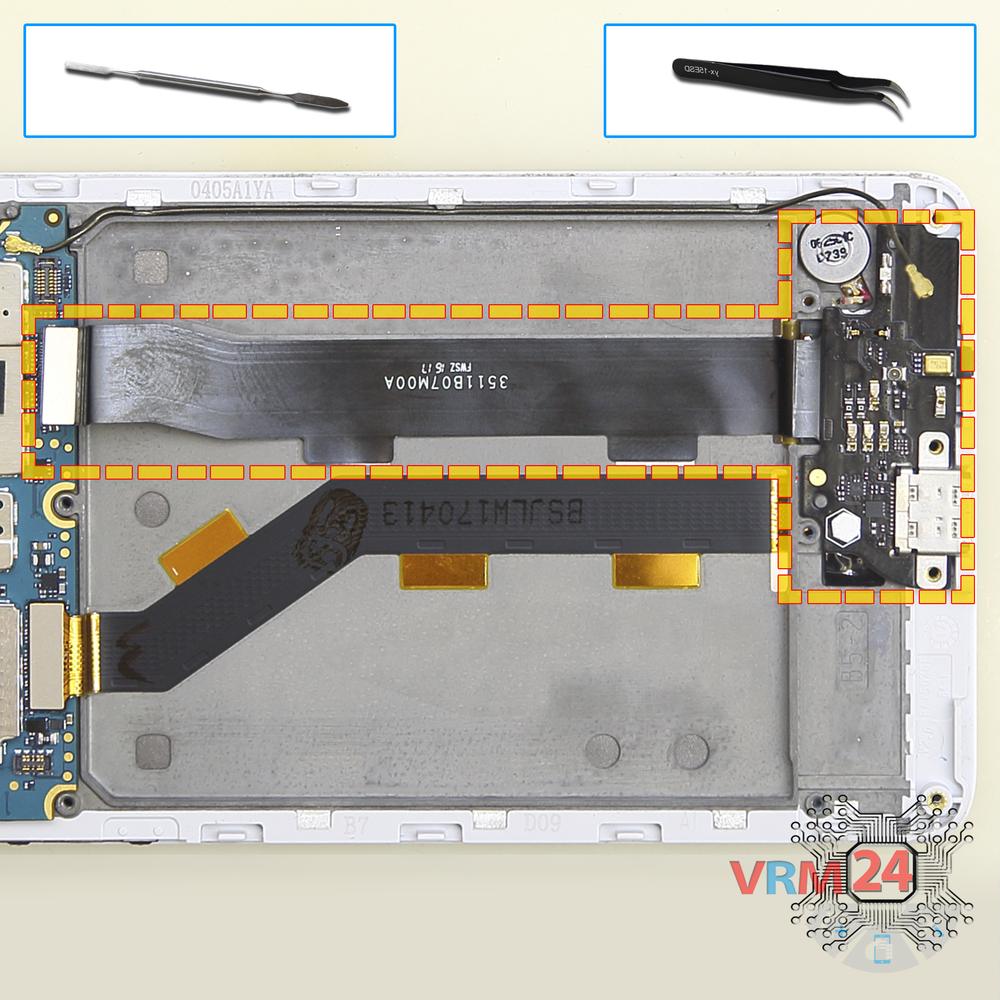

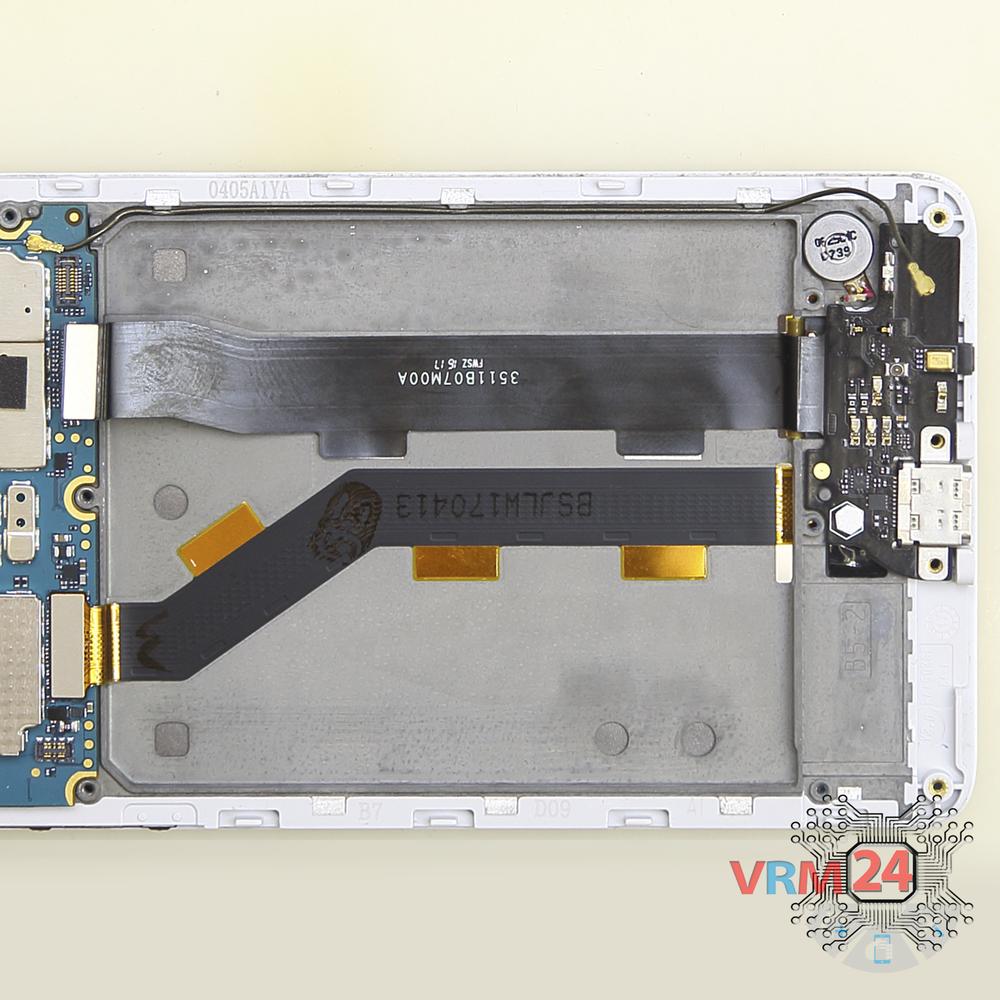

Отклейте межплатный шлейф и снимите субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Подденьте нижнюю часть и снимите вибромотор.

⚠️️ Будьте осторожны! Вибромотор слегка приклеен.

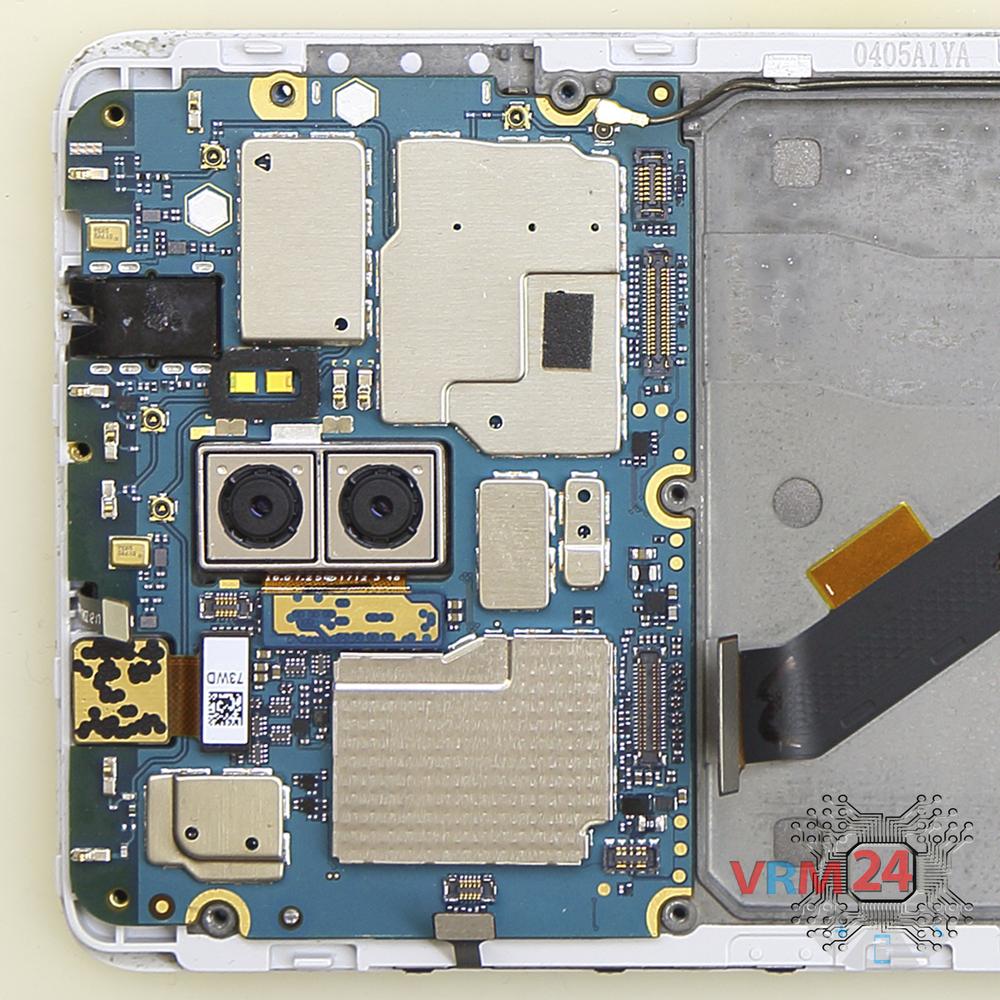

С помощью отвертки (Philips 1,5 мм PH #000) открутите четыре винта, крепящих материнскую плату.

Подденьте разъемы шлейфа боковых кнопок, шлейфа дисплея, шлейфа сенсорного экрана и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

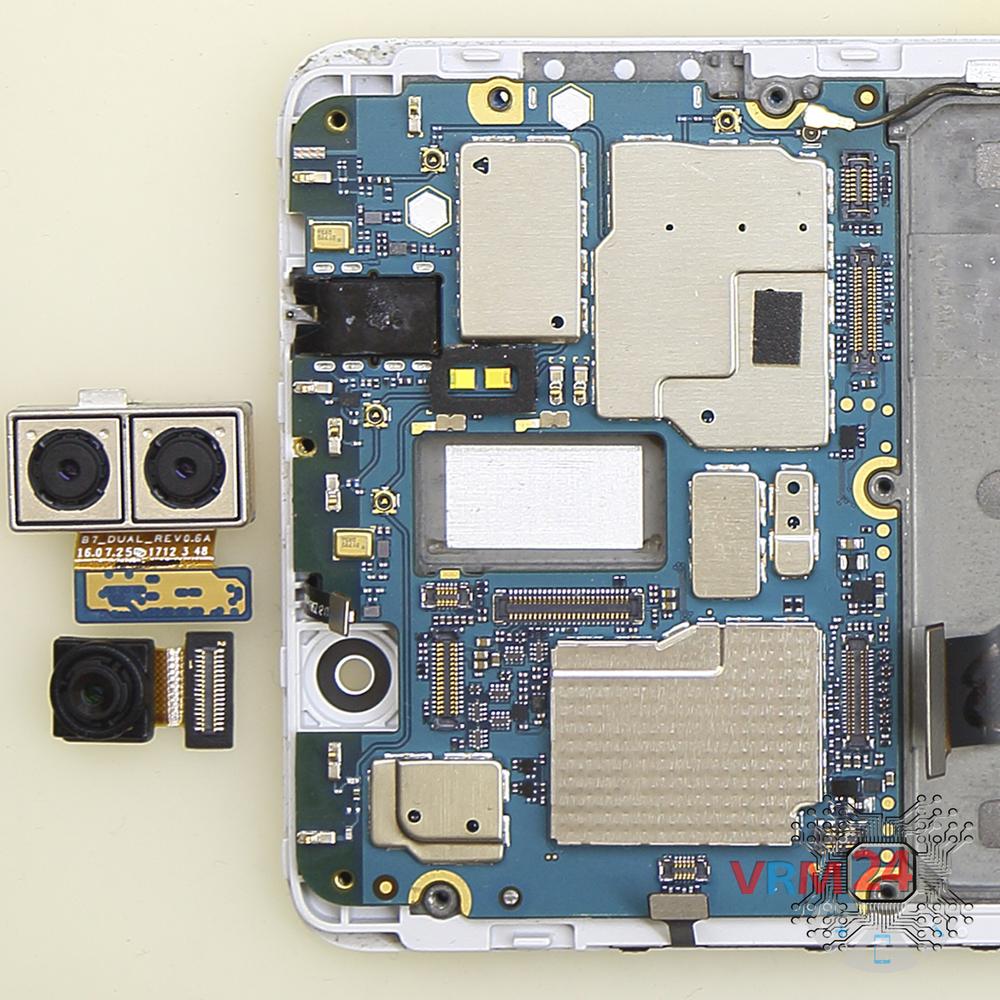

Отсоедините разъемы на материнской плате и снимите две тыльные камеры и одну фронтальную (селфи) камеру.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

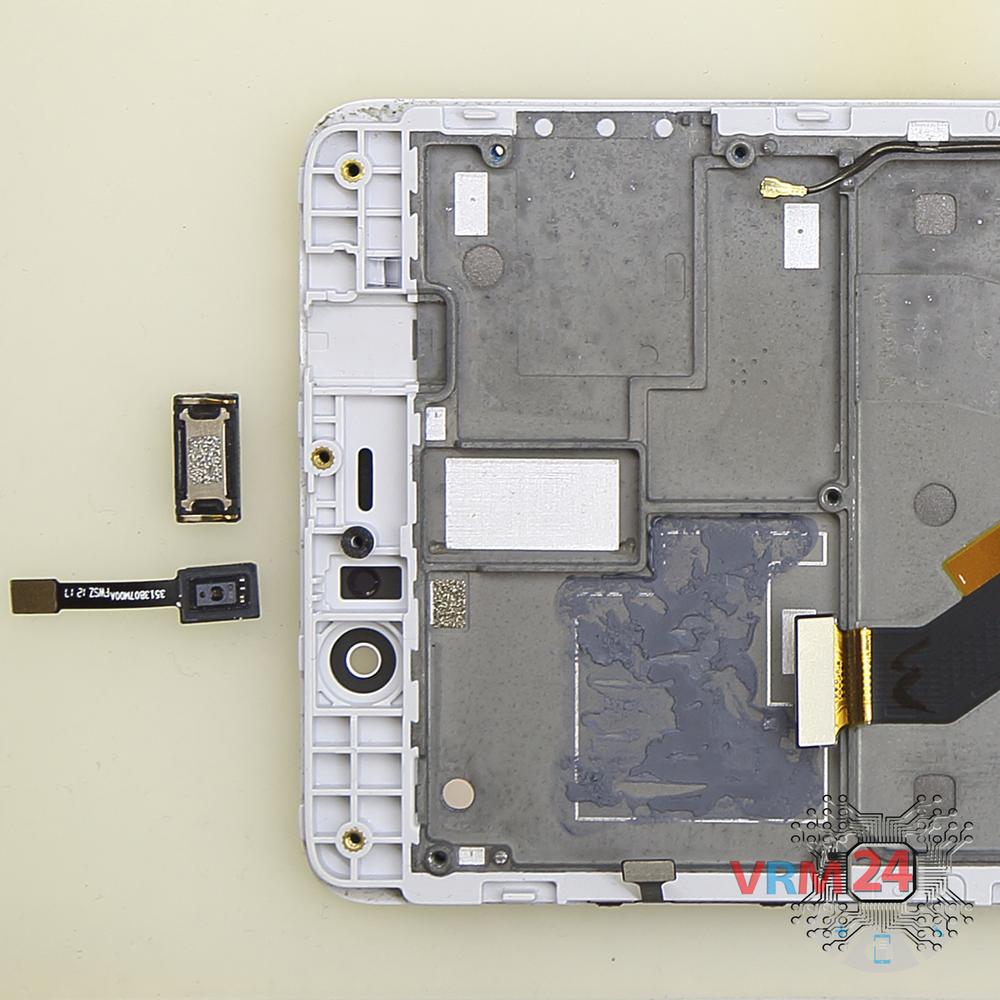

Подденьте нижнюю часть и снимите разговорный динамик и датчик приближения.

⚠️️ Будьте осторожны! Разговорный динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.

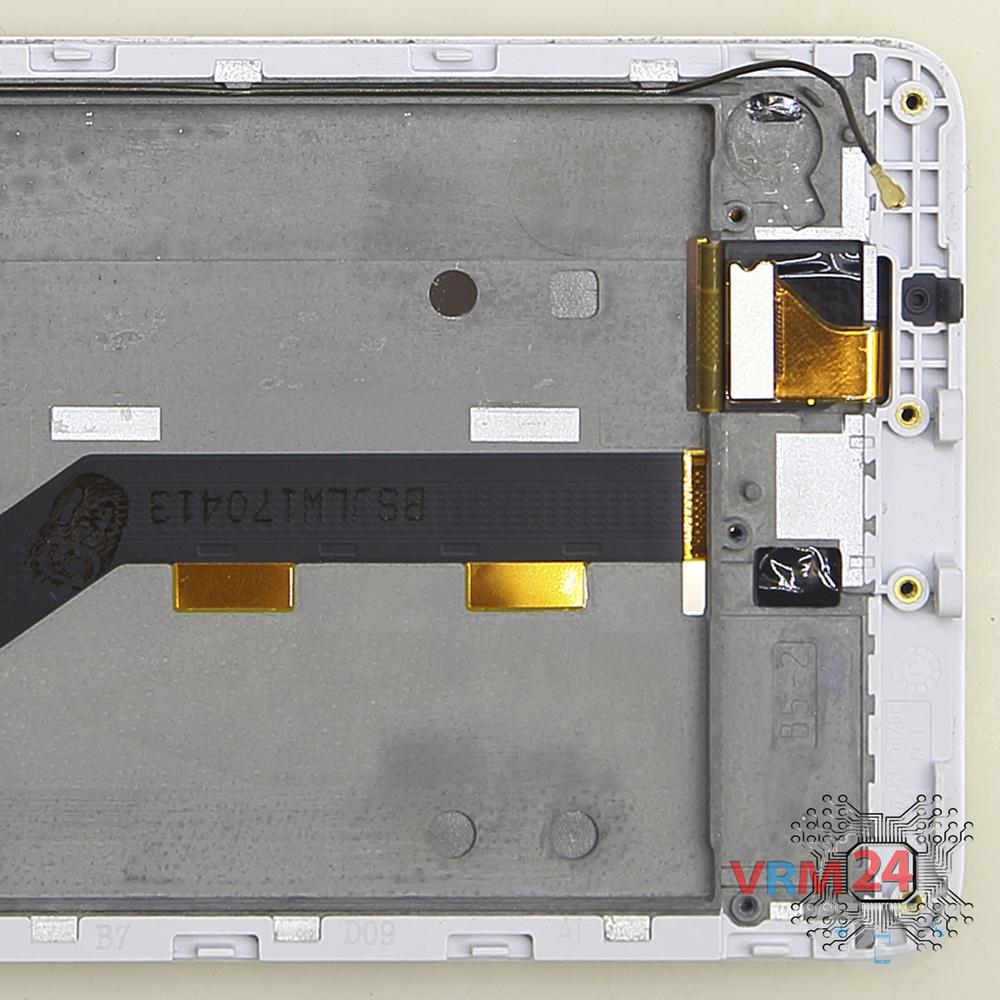

ℹ️️ В рамке дисплея осталось:
