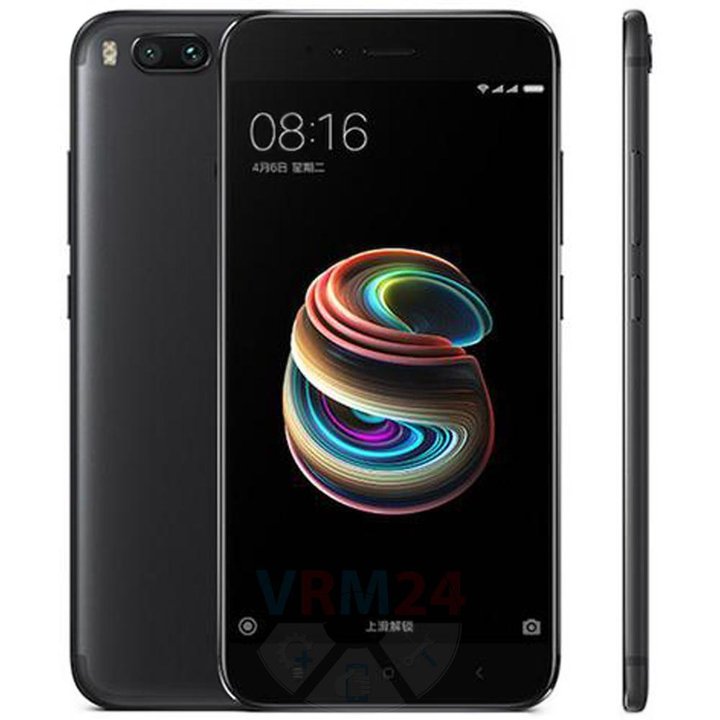

Разборка/Ремонт мобильного девайса Xiaomi Mi 5X (Ксиоми Ми 5х) с описанием каждого шага и необходимого набора инструментов.

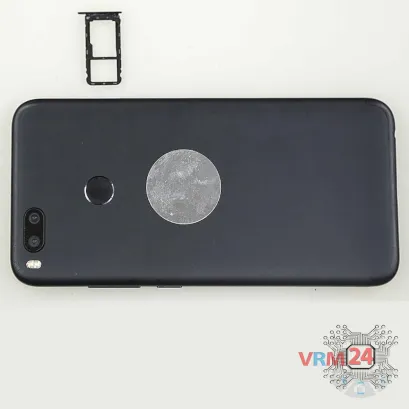

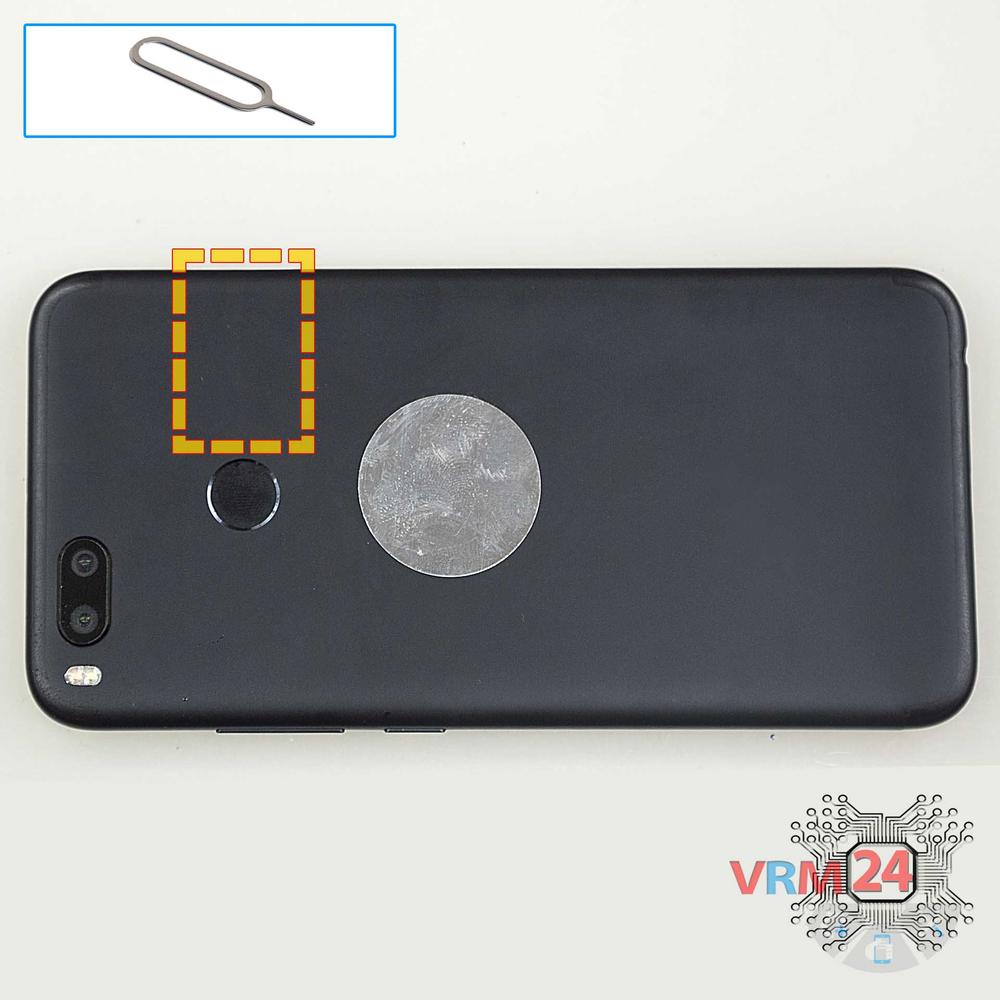

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

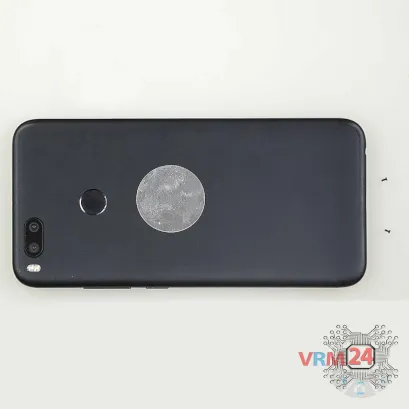

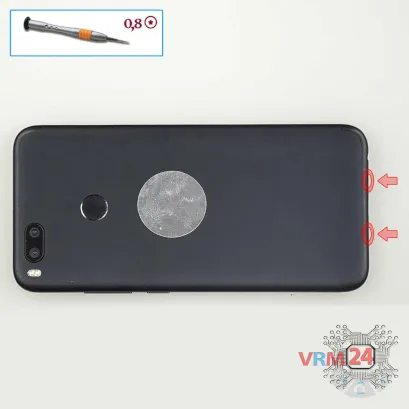

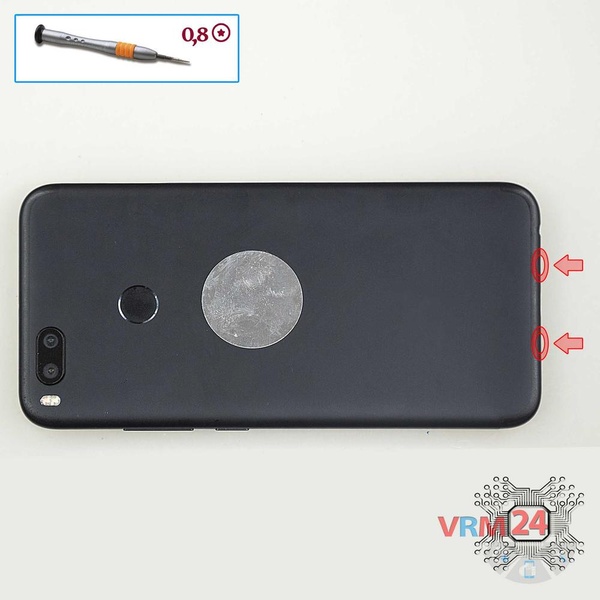

С помощью отвертки (прецизионной звездообразной 0,8 мм, также известной как Pentalobe) отвинтите/выверните 2 винта на конце телефона.

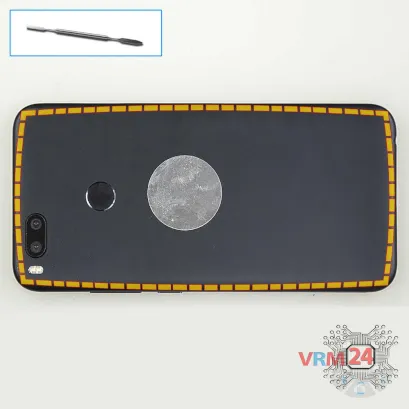

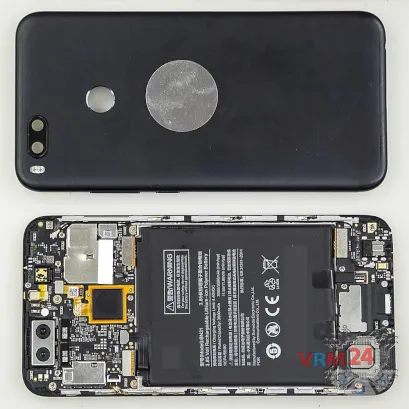

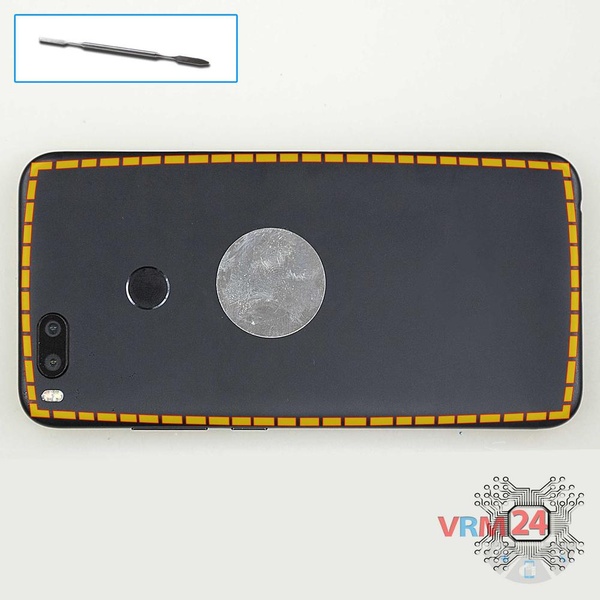

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

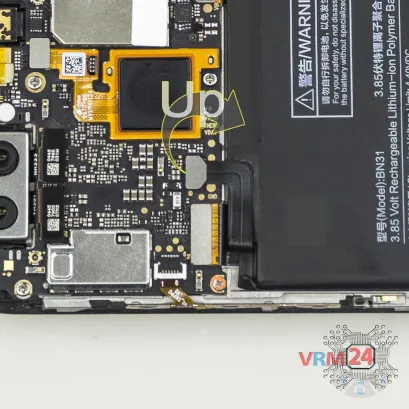

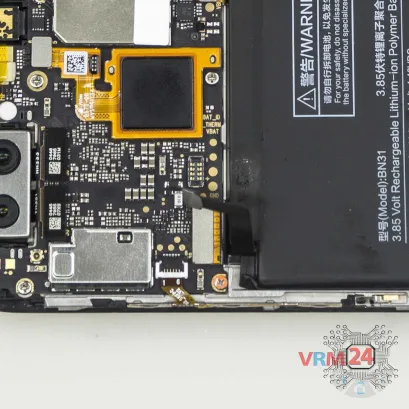

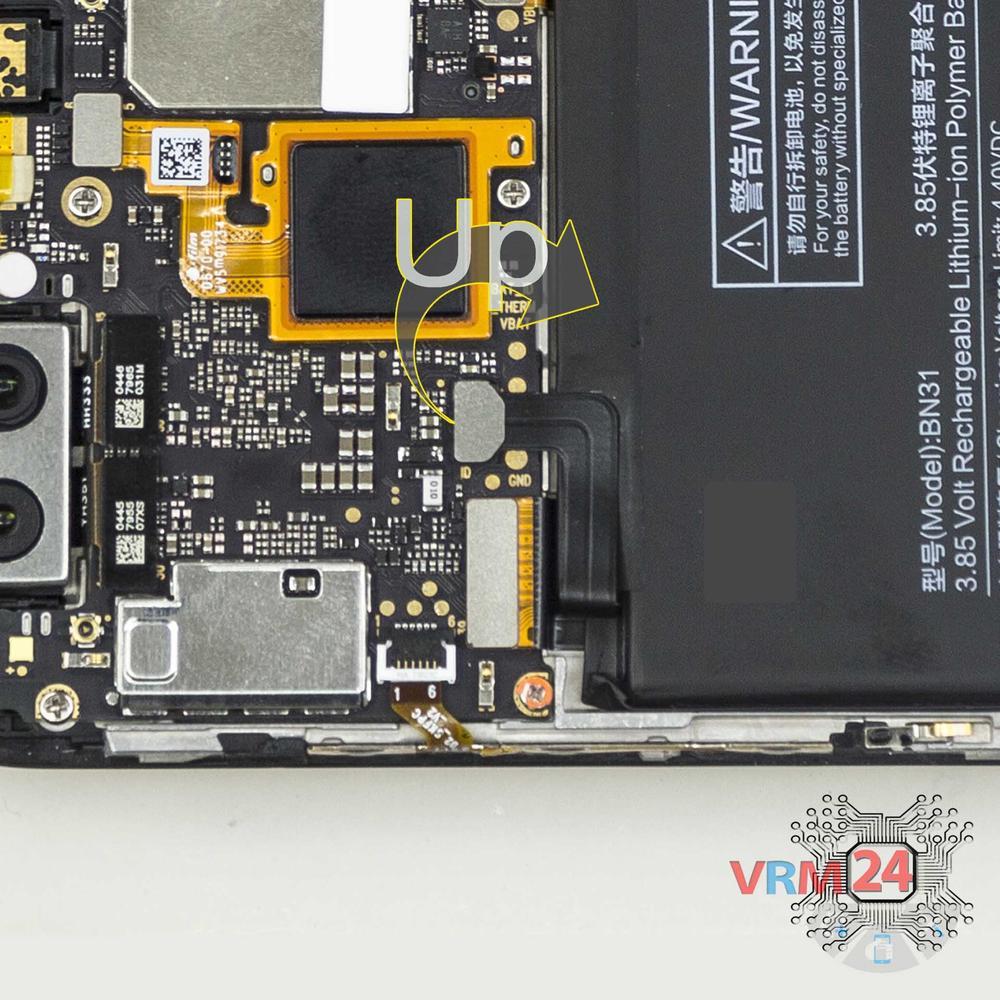

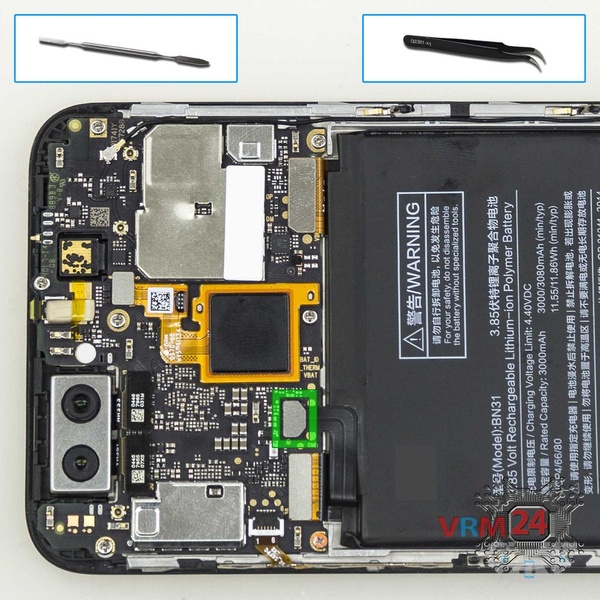

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Xiaomi Mi 5X установлен аккумулятор BN31 емкостью 3000 мАч.

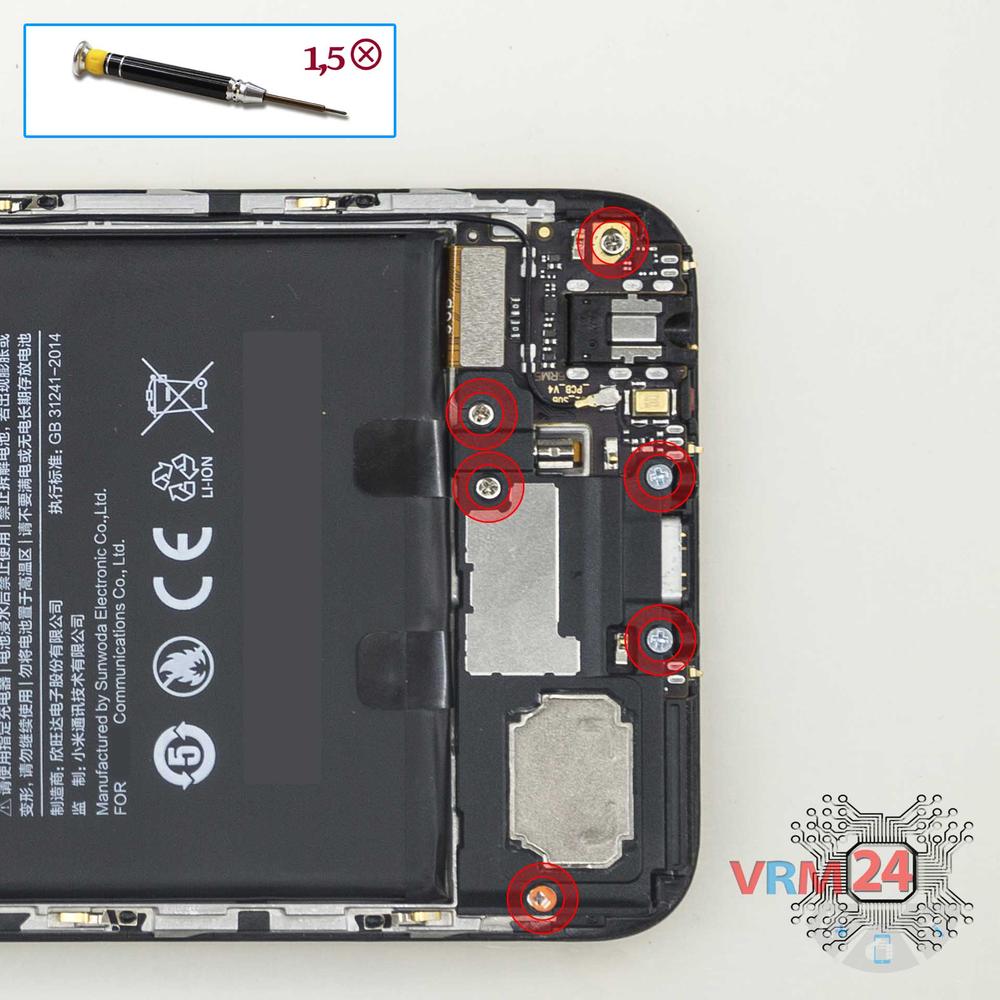

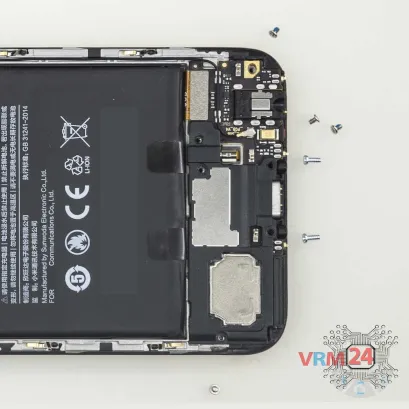

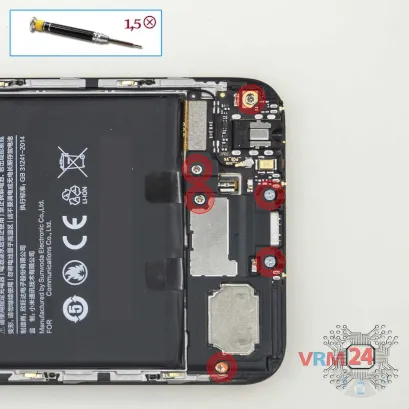

С помощью отвертки (Phillips 1,5 мм PH #000) открутите шесть винтов.

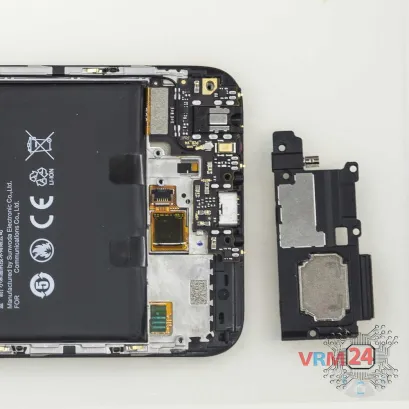

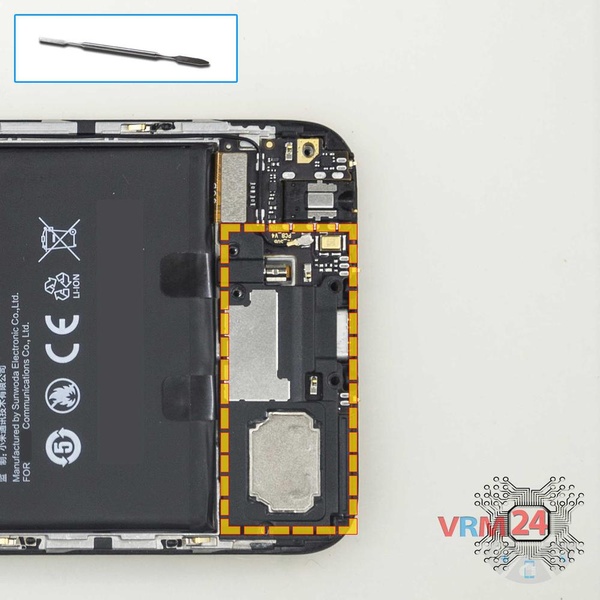

Подденьте за край и снимите сборку с динамиком и вибромотором.

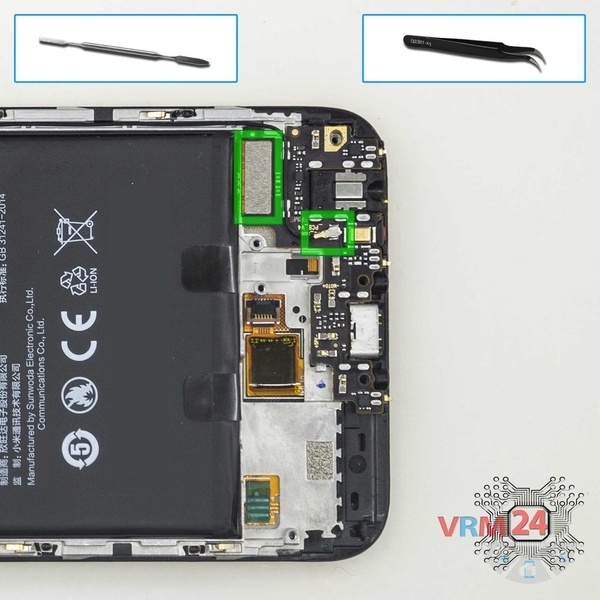

Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

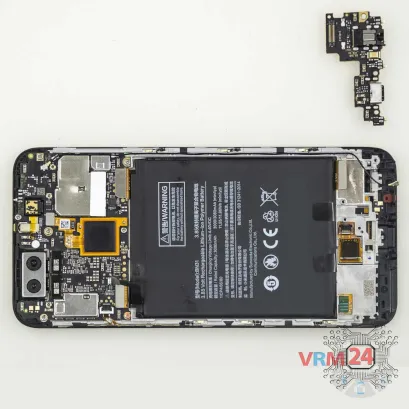

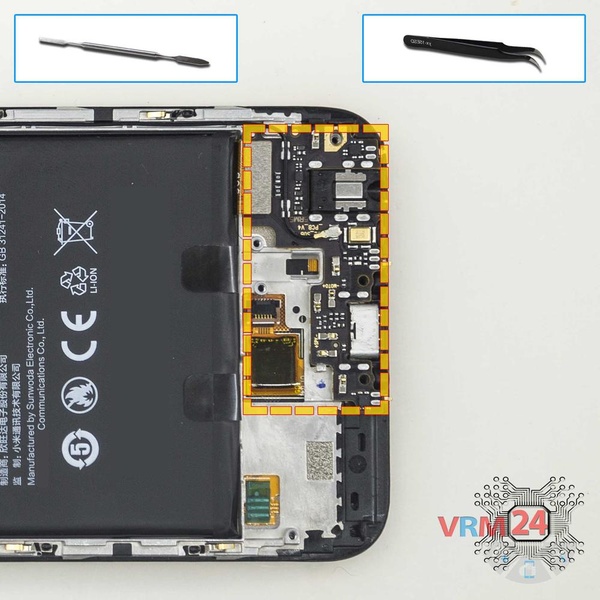

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

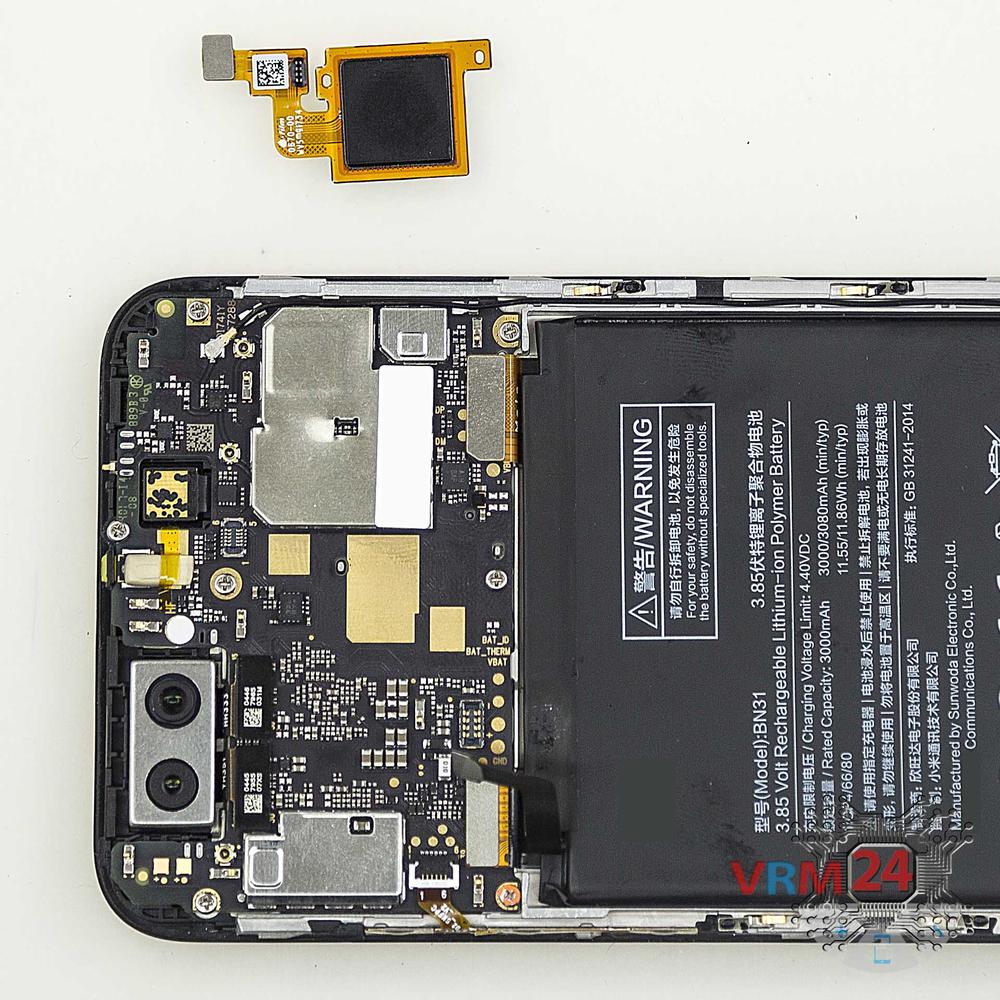

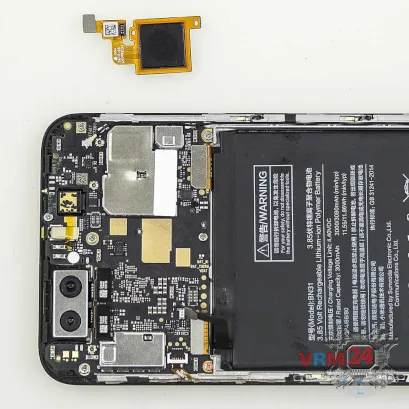

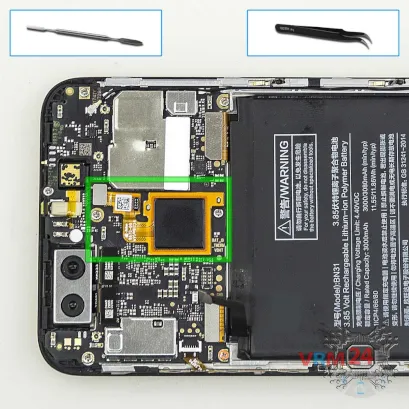

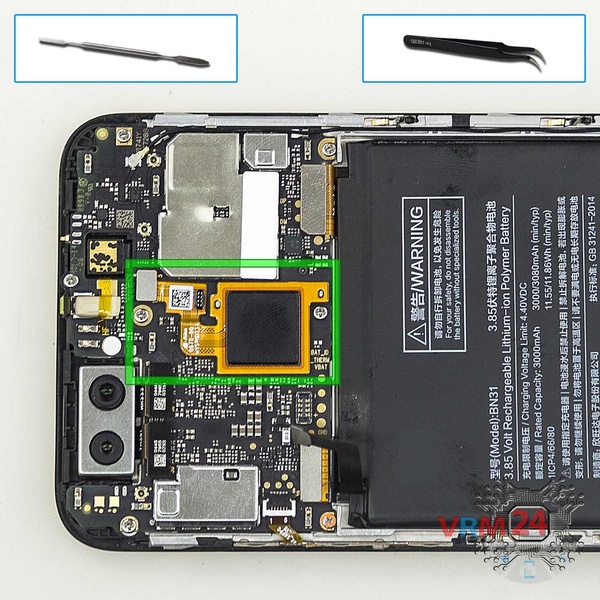

Подденьте разъем и снимите датчик отпечатков пальцев.

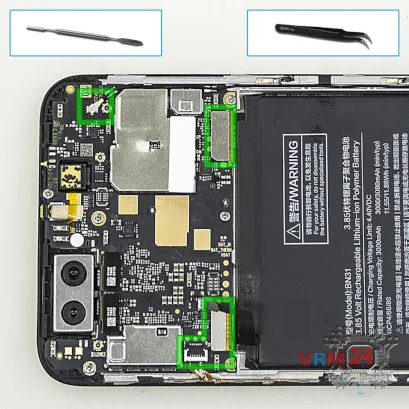

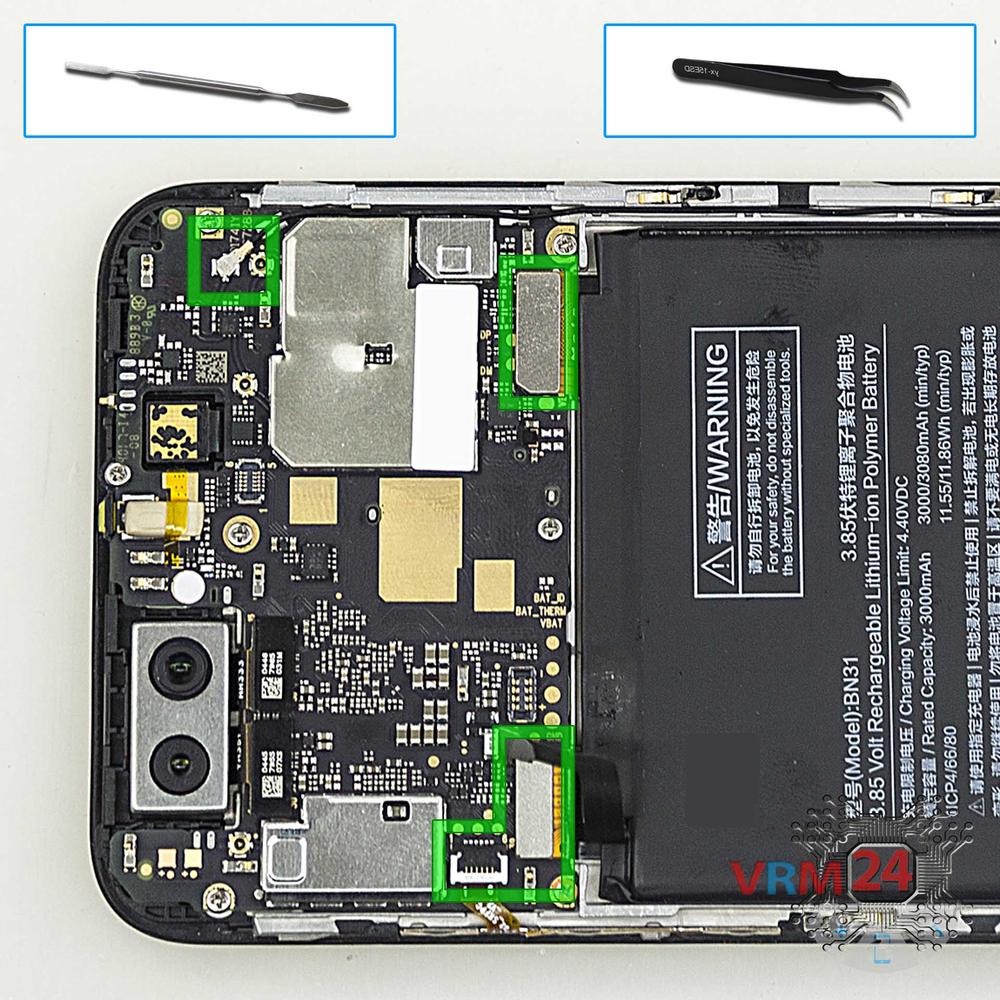

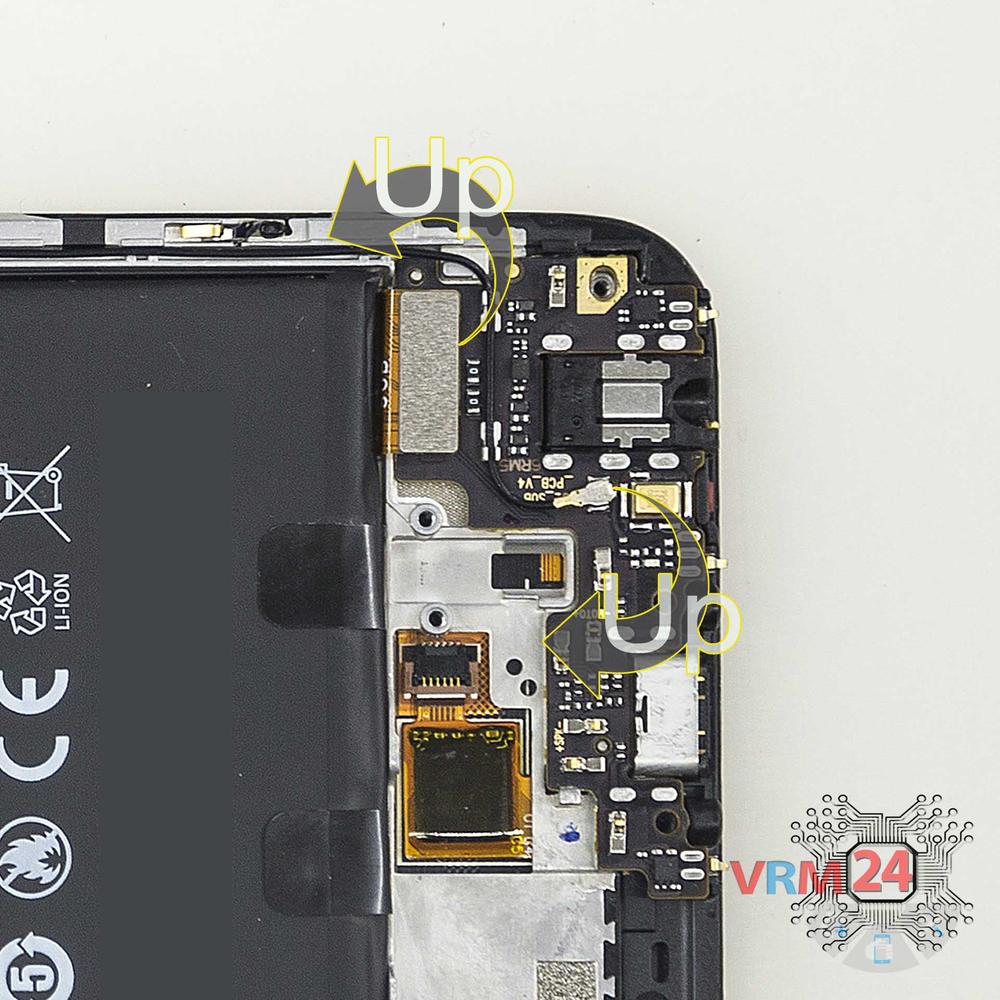

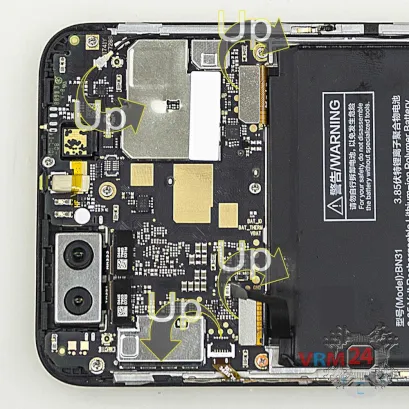

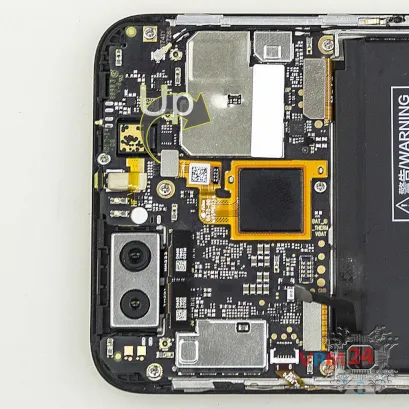

Подденьте разъемы шлейфа боковых кнопок, шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

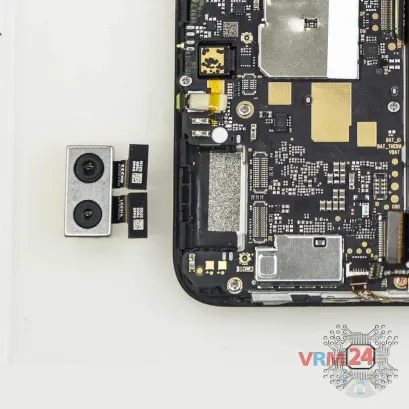

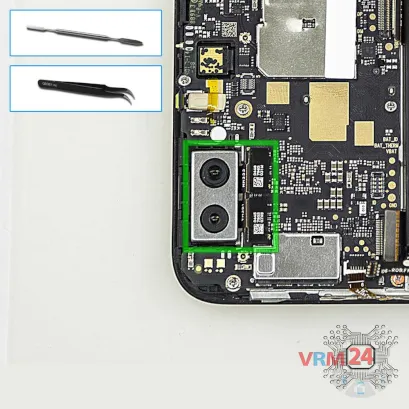

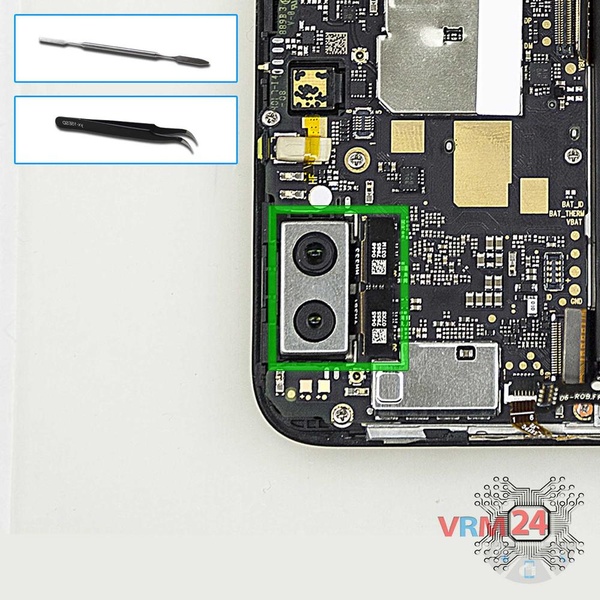

Отсоедините разъемы на материнской плате и снимите сборку двух тыльных камер.

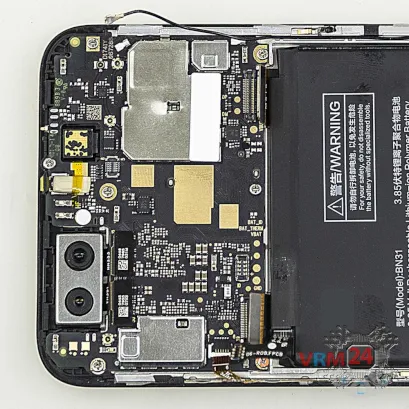

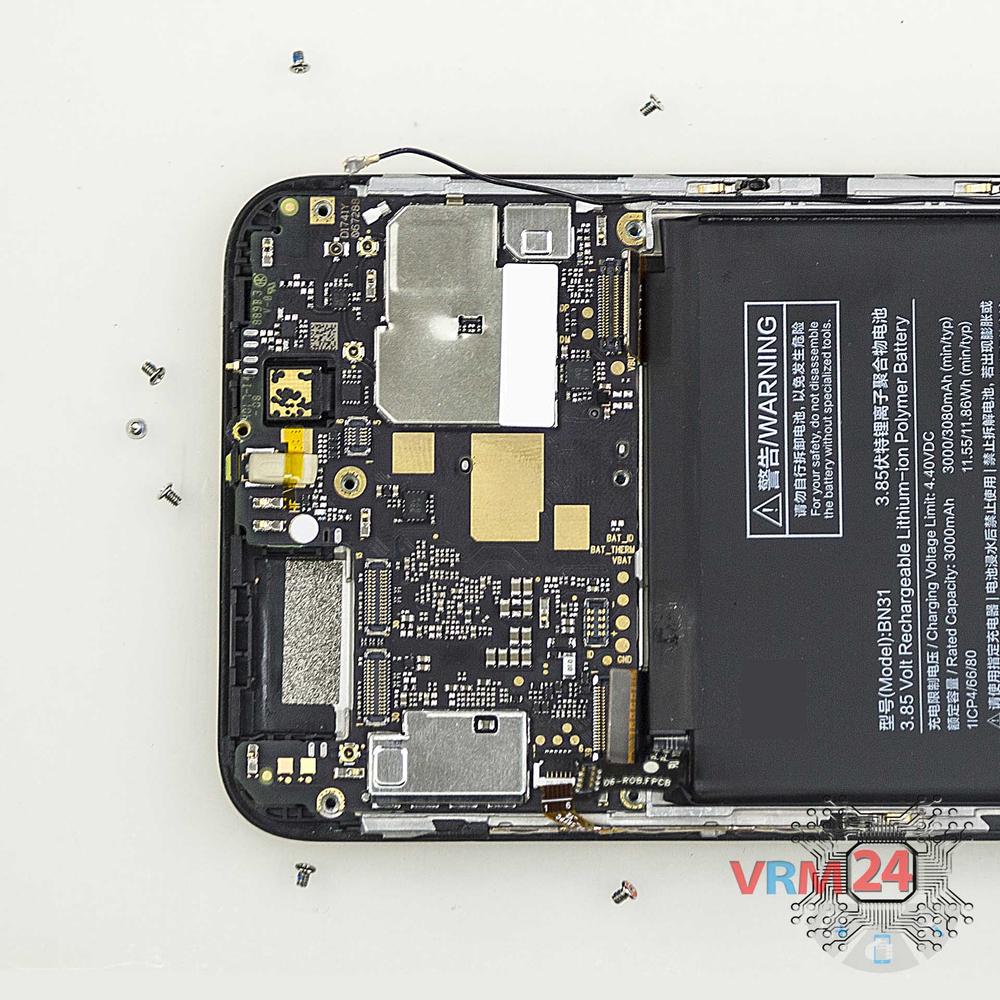

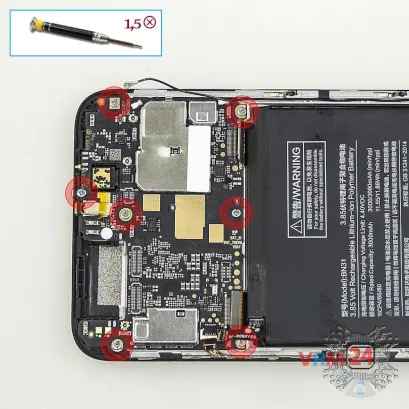

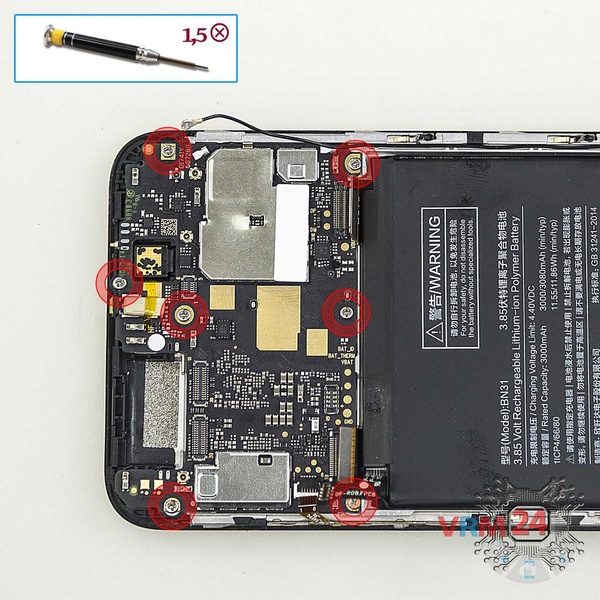

С помощью отвертки (Philips 1,5 мм PH #000) открутите семь винтов.

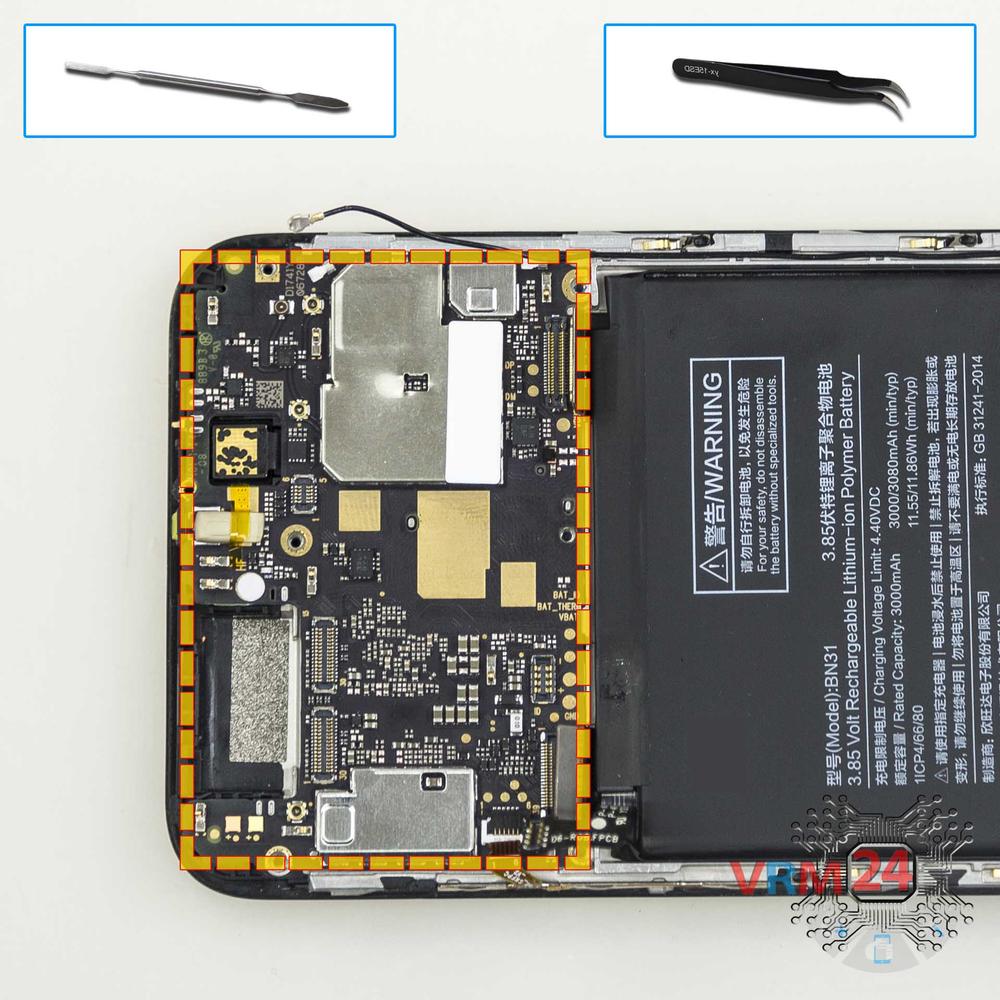

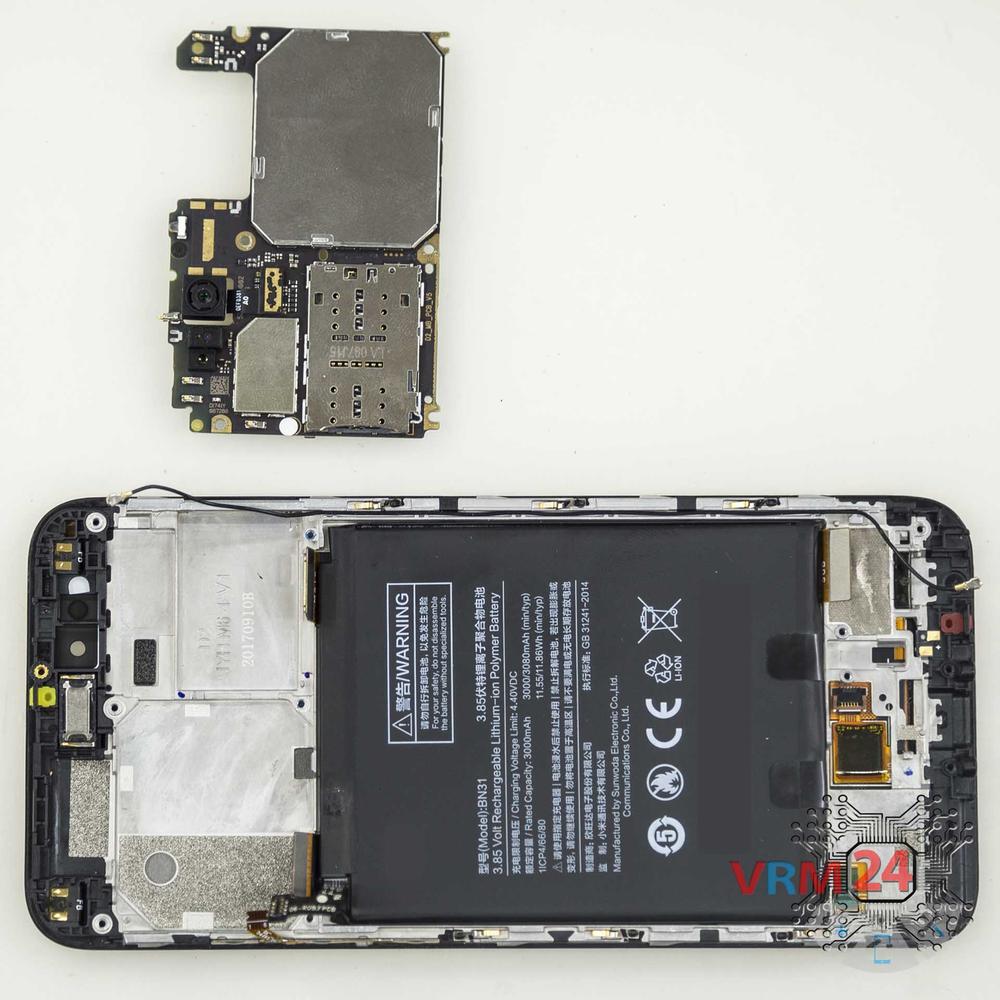

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

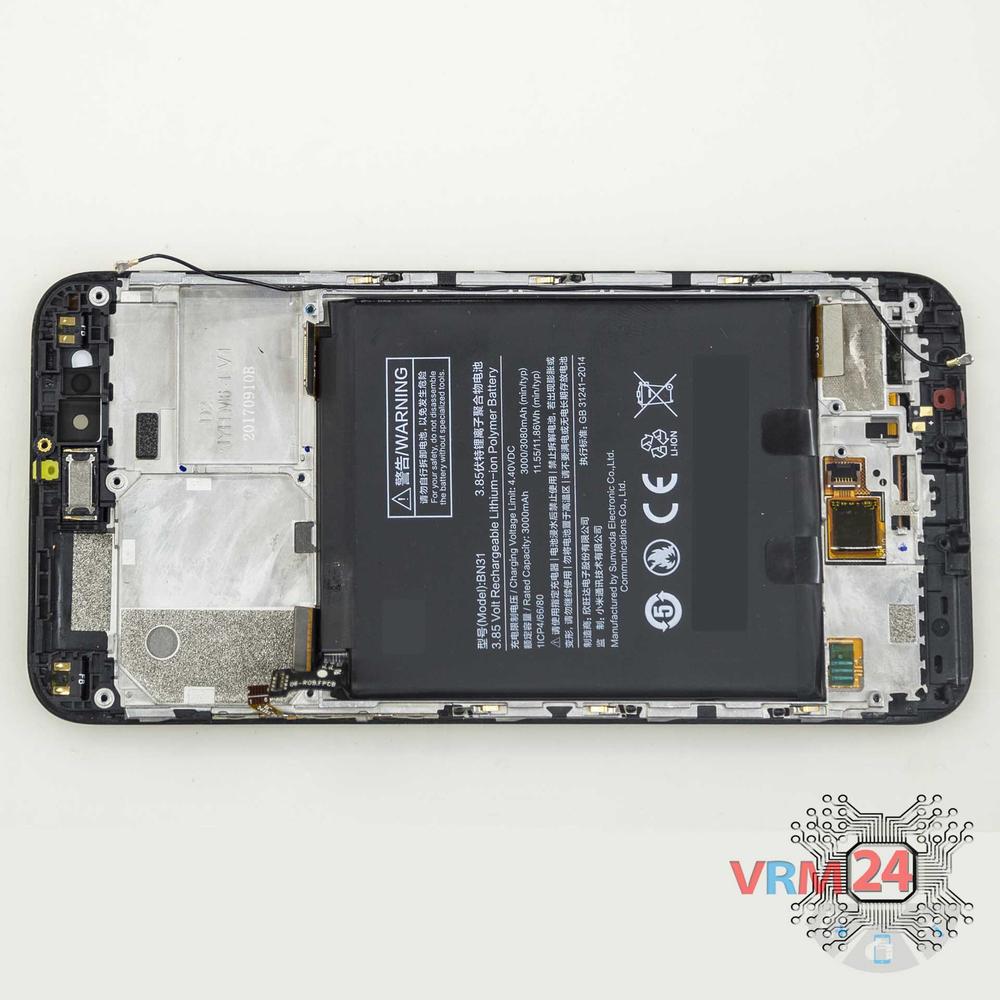

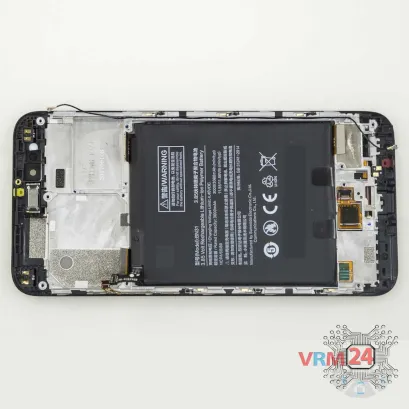

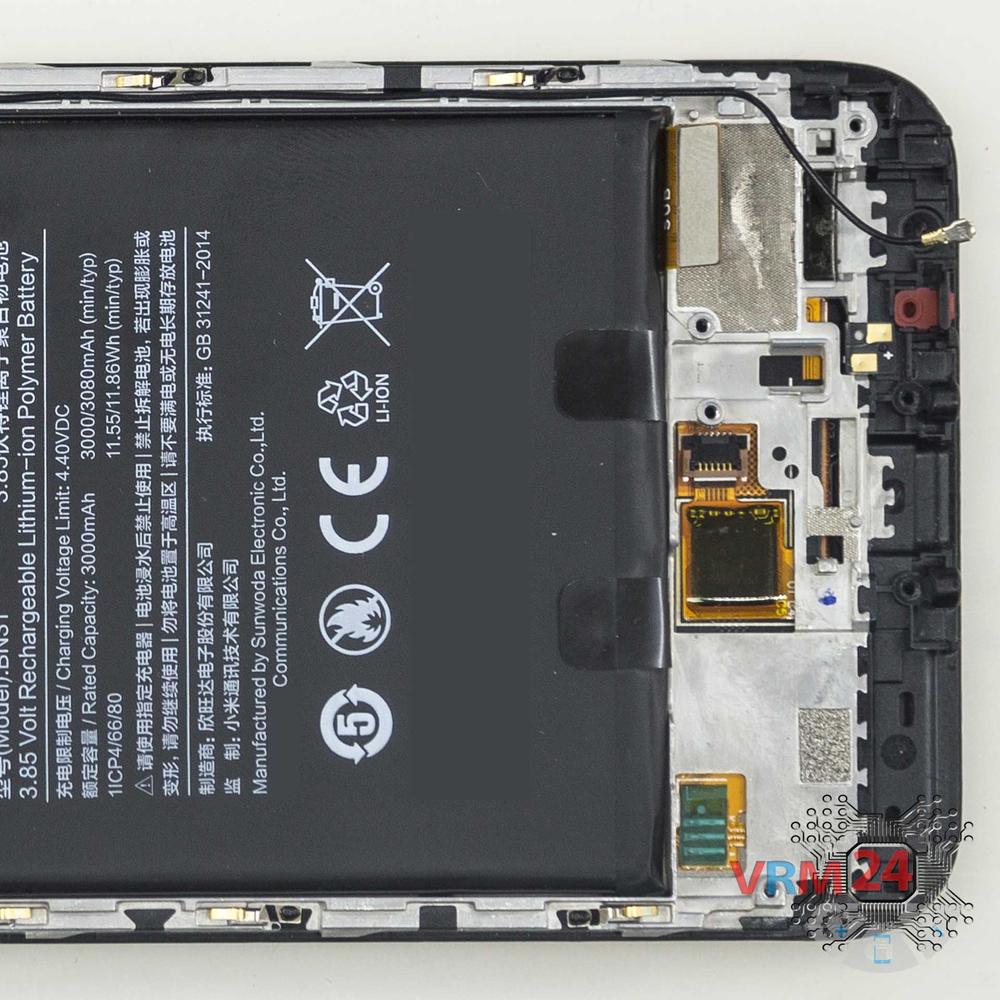

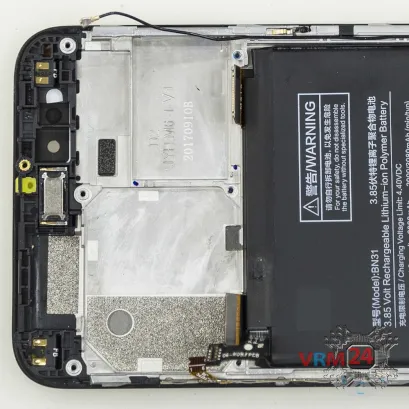

ℹ️️ В рамке дисплея остались: разговорный динамик, батарея, коаксиальный кабель.
