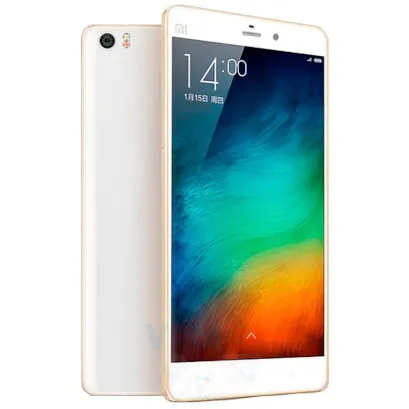

Разборка/Ремонт мобильного девайса Xiaomi Mi Note (Ксиоми Ми Нот) с описанием каждого шага и необходимого набора инструментов.

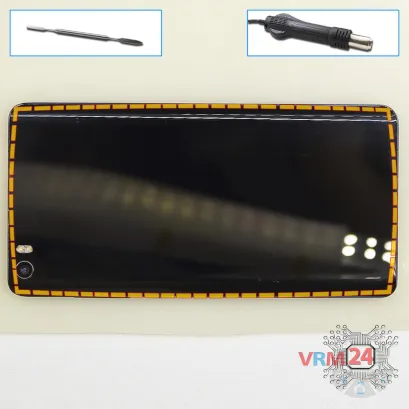

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

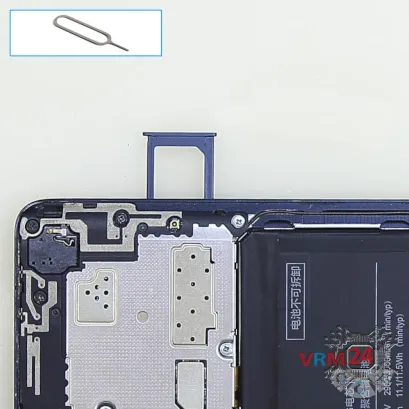

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

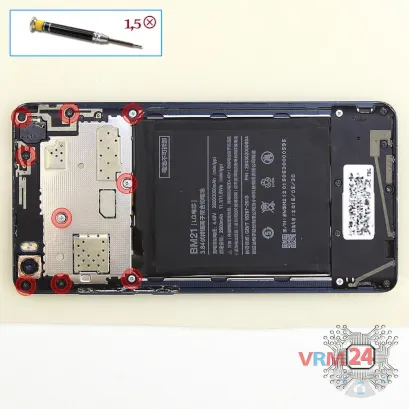

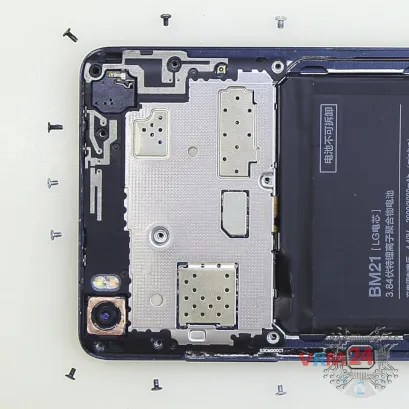

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите девять винтов.

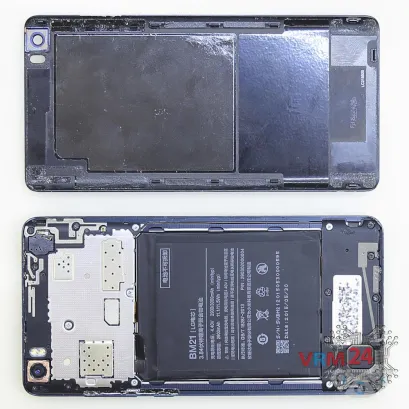

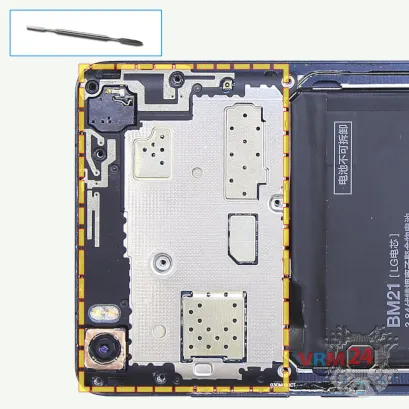

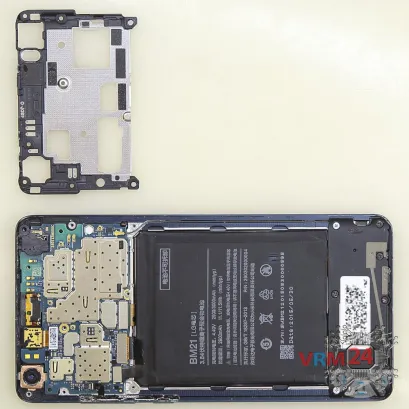

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите крышку с антенными площадками и дорожками.

ℹ️️ Старайтесь приподнимать крышку за края и ничего не просовывать между ними, чтобы случайно не задеть или не закоротить что-либо на печатной плате.

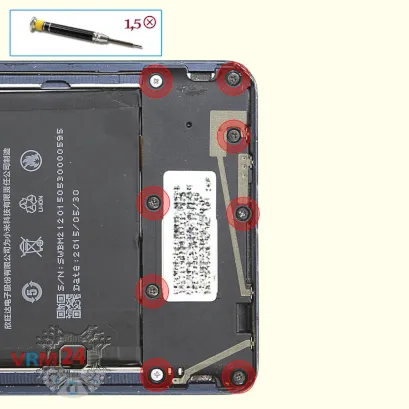

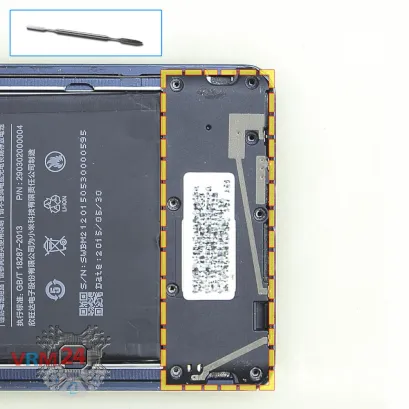

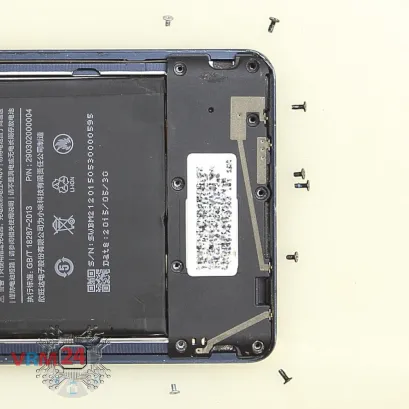

С помощью отвертки (Philips 1,5 мм PH #000) открутите восемь винтов.

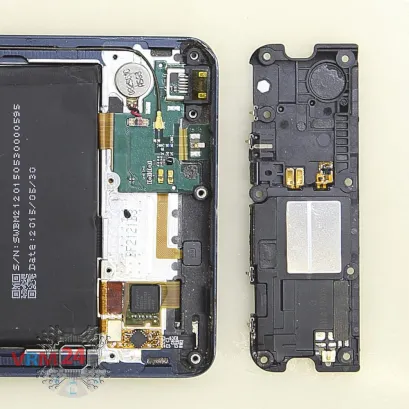

Подденьте за край и снимите сборку динамика с антенными дорожками.

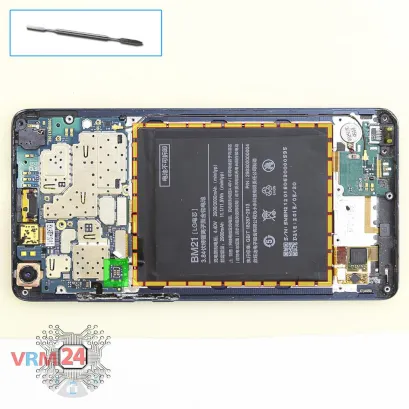

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Xiaomi Mi Note имеет аккумулятор BM21 емкостью 3000 мАч.

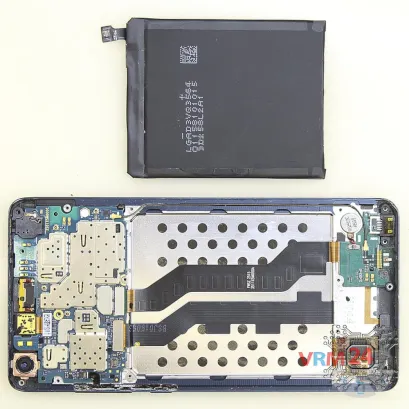

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри.

Также нужно заранее посмотреть расположение шлейфов под аккумулятором, чтобы не повредить их.

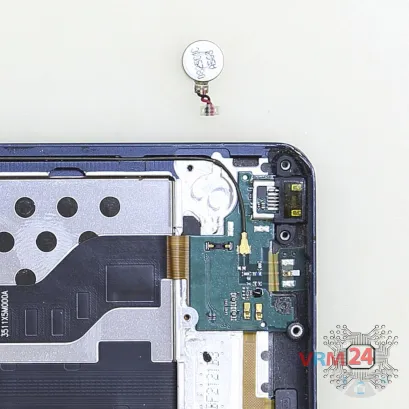

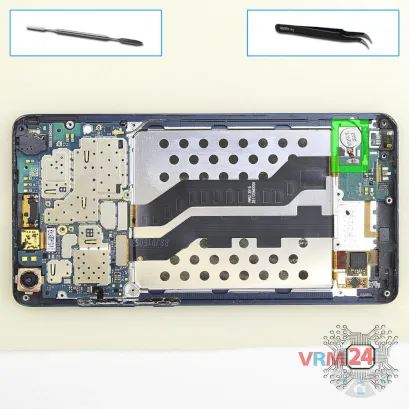

Отсоедините разъем. Подденьте нижнюю часть и снимите вибромотор.

⚠️️ Будьте осторожны! Вибромотор слегка приклеен.

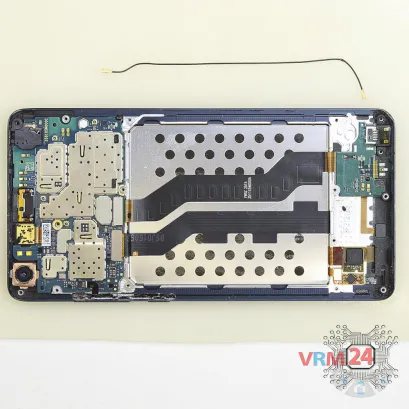

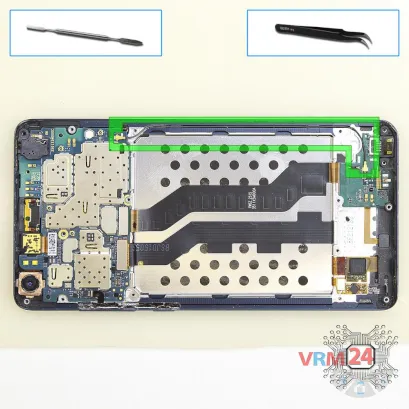

Отсоедините разъемы и отсоедините коаксиальный кабель.

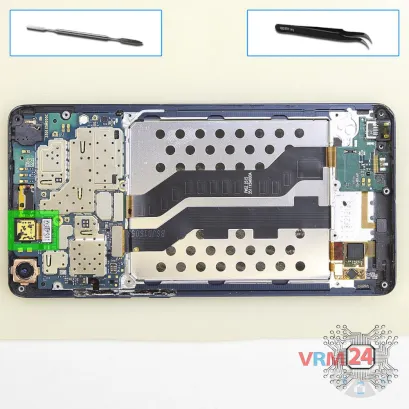

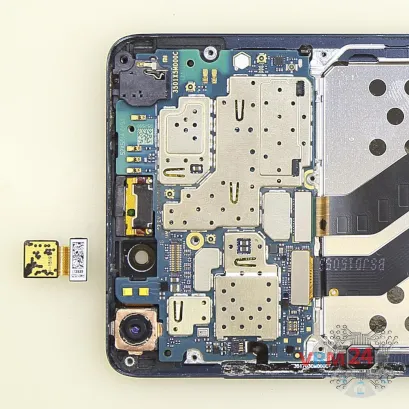

Подденьте разъем и снимите фронтальную (селфи) камеру.

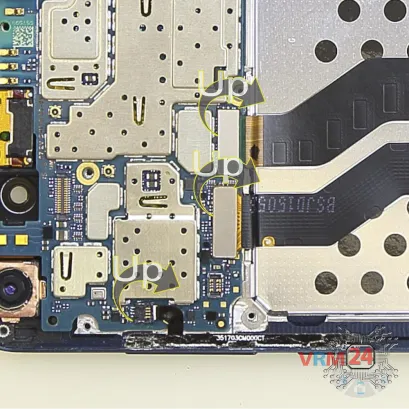

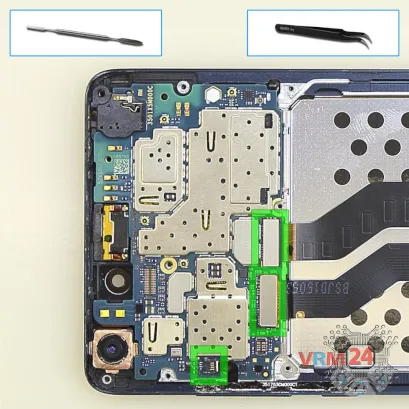

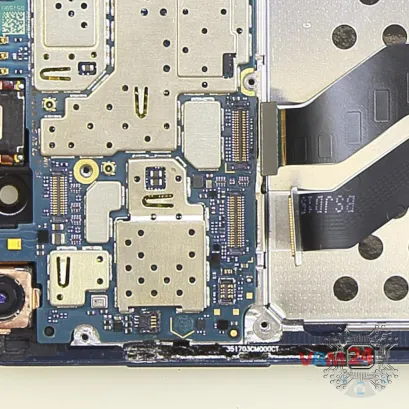

Подденьте разъемы шлейфа боковых кнопок, шлейфа дисплейного модуля, межплатного шлейфа.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

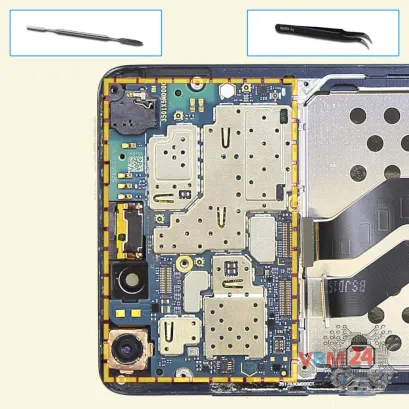

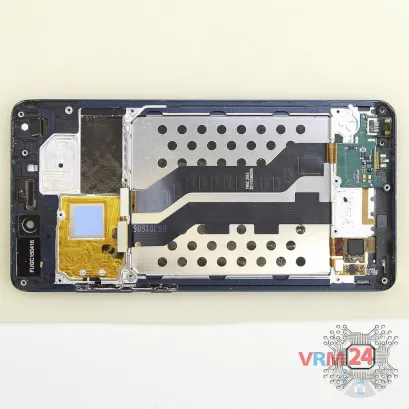

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

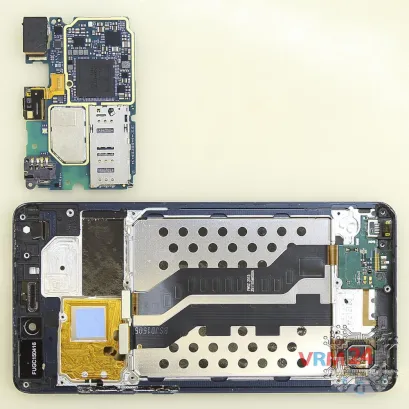

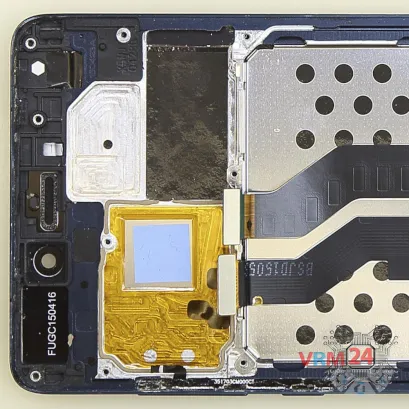

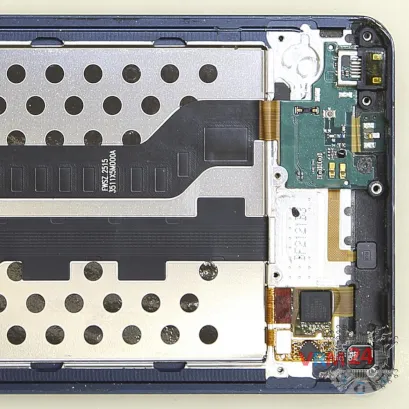

ℹ️️ В рамке дисплея осталось: субплата.
