Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Xiaomi POCO F3 (Ксиаоми Поко Ф3) с описанием каждого шага и необходимого набора инструментов.


Технический специалист в течение длительного времени, автор.


Как разобрать Xiaomi POCO F3, Шаг 1/1

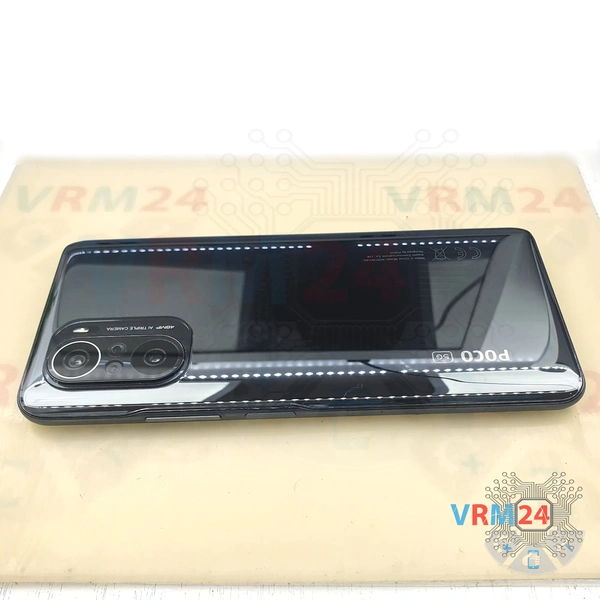

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Xiaomi POCO F3, Шаг 2/1 Как разобрать Xiaomi POCO F3, Шаг 2/2 Как разобрать Xiaomi POCO F3, Шаг 2/3 Как разобрать Xiaomi POCO F3, Шаг 2/4

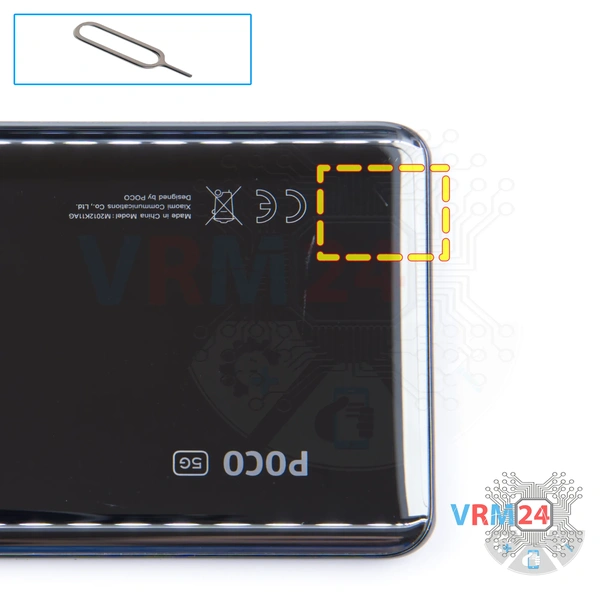

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Xiaomi POCO F3, Шаг 3/1 Как разобрать Xiaomi POCO F3, Шаг 3/2 Как разобрать Xiaomi POCO F3, Шаг 3/3 Как разобрать Xiaomi POCO F3, Шаг 3/4 Как разобрать Xiaomi POCO F3, Шаг 3/5

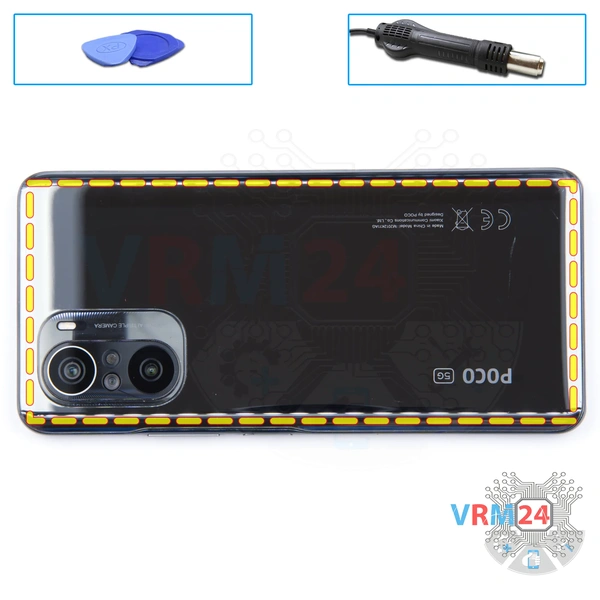

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Xiaomi POCO F3, Шаг 4/1 Как разобрать Xiaomi POCO F3, Шаг 4/2 Как разобрать Xiaomi POCO F3, Шаг 4/3

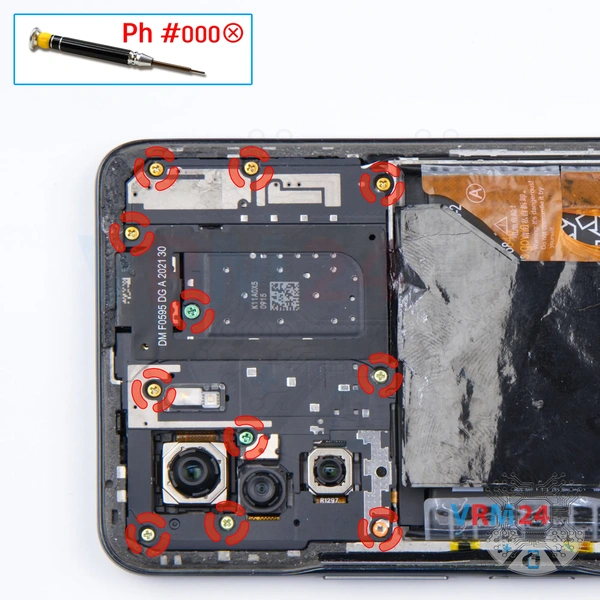

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите девять медных (цвет) винтов и два длинных нефритовых (цвет) винта.

Винты разные: ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.


Как разобрать Xiaomi POCO F3, Шаг 5/1 Как разобрать Xiaomi POCO F3, Шаг 5/2 Как разобрать Xiaomi POCO F3, Шаг 5/3

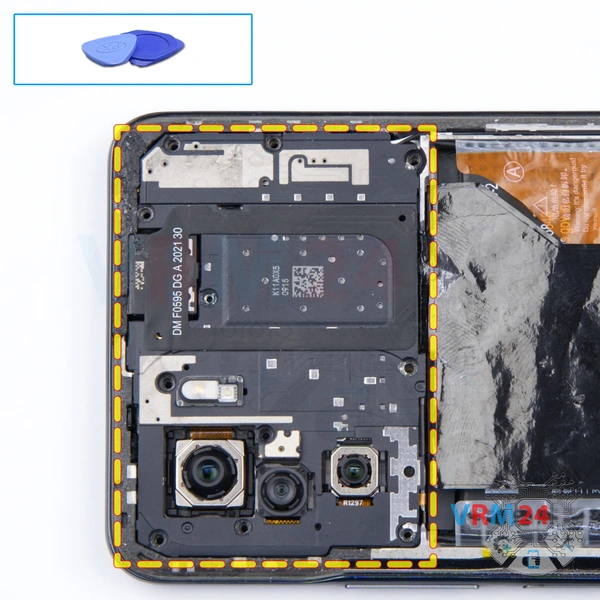

Шаг 5. Открываем крышку

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и откройте крышку с антенными площадками и дорожками.

⚠️️ Будьте осторожны! У нас остался шлейф (под крышкой), соединяющий микрофон и вспышку на крышке с материнской платой.


Как разобрать Xiaomi POCO F3, Шаг 6/1 Как разобрать Xiaomi POCO F3, Шаг 6/2 Как разобрать Xiaomi POCO F3, Шаг 6/3

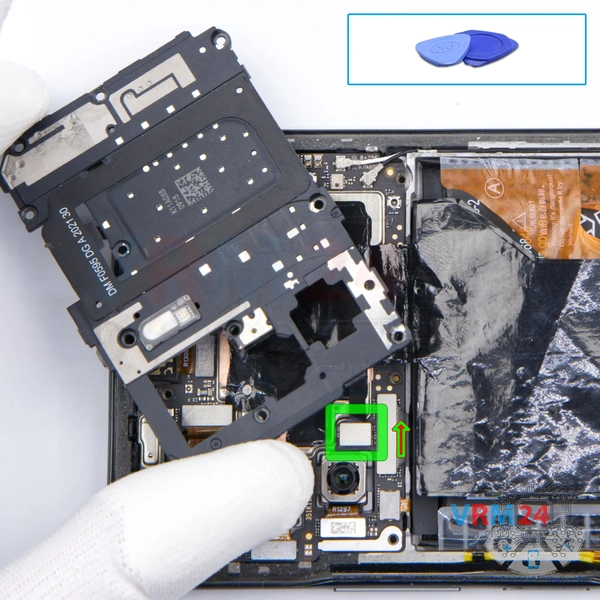

Шаг 6. Отсоединяем коннектор

Отсоедините разъем кабеля от микрофона и фонарика и снимите крышку.


Как разобрать Xiaomi POCO F3, Шаг 7/1 Как разобрать Xiaomi POCO F3, Шаг 7/2 Как разобрать Xiaomi POCO F3, Шаг 7/3

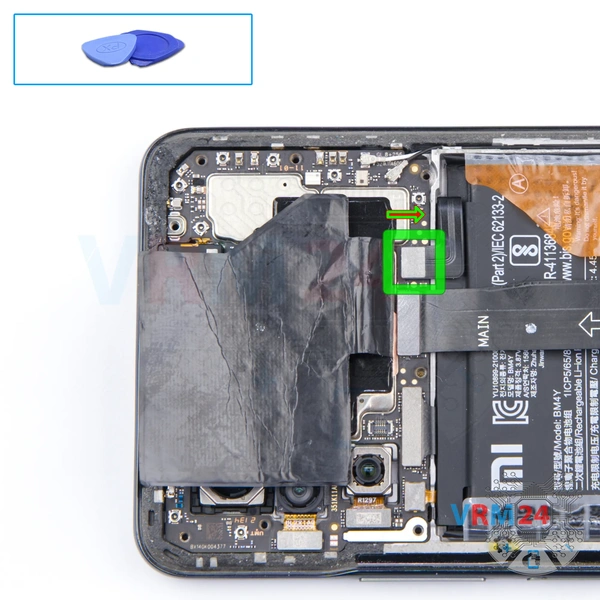

Шаг 7. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Xiaomi POCO F3 M2012K11AG установлен аккумулятор BM4Y емкостью 4520 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать Xiaomi POCO F3, Шаг 8/1 Как разобрать Xiaomi POCO F3, Шаг 8/2 Как разобрать Xiaomi POCO F3, Шаг 8/3

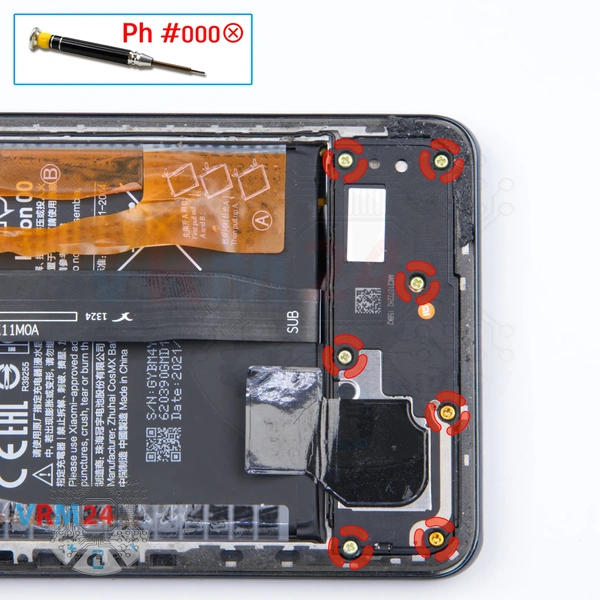

Шаг 8. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) открутите пять никелевых (цвет) винтов и два медных (цвет) винта.

Винты разные: ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.


Как разобрать Xiaomi POCO F3, Шаг 9/1 Как разобрать Xiaomi POCO F3, Шаг 9/2 Как разобрать Xiaomi POCO F3, Шаг 9/3 Как разобрать Xiaomi POCO F3, Шаг 9/4

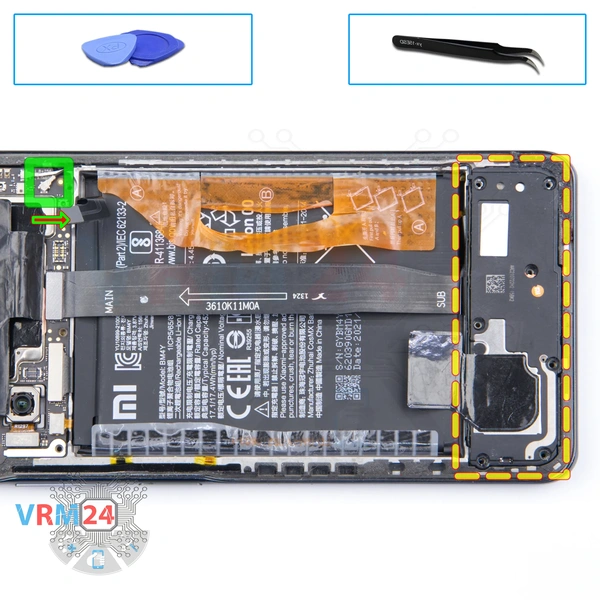

Шаг 9. Отсоединяем динамик

⚠️️Будьте осторожны! Один из коаксиальных кабелей интегрирован со сборкой динамика, поэтому мы должны отсоединить их вместе. Подденьте за край и снимите динамик в сборе с антенными дорожками.


Как разобрать Xiaomi POCO F3, Шаг 10/1 Как разобрать Xiaomi POCO F3, Шаг 10/2 Как разобрать Xiaomi POCO F3, Шаг 10/3

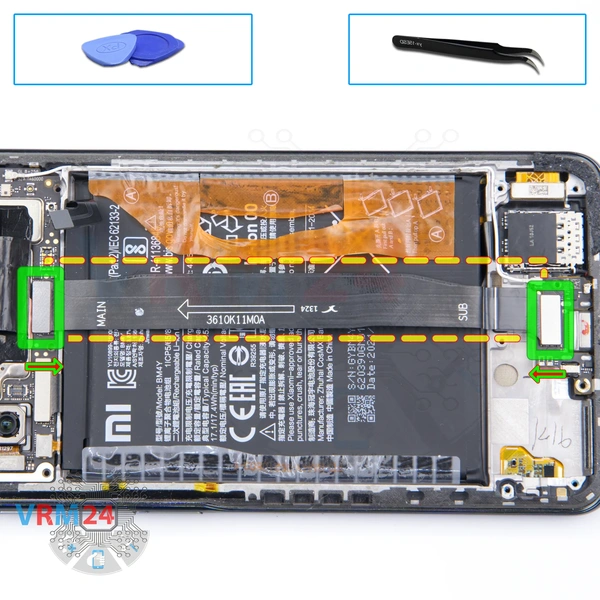

Шаг 10. Отсоединяем межплатный шлейф

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.


Как разобрать Xiaomi POCO F3, Шаг 11/1 Как разобрать Xiaomi POCO F3, Шаг 11/2 Как разобрать Xiaomi POCO F3, Шаг 11/3

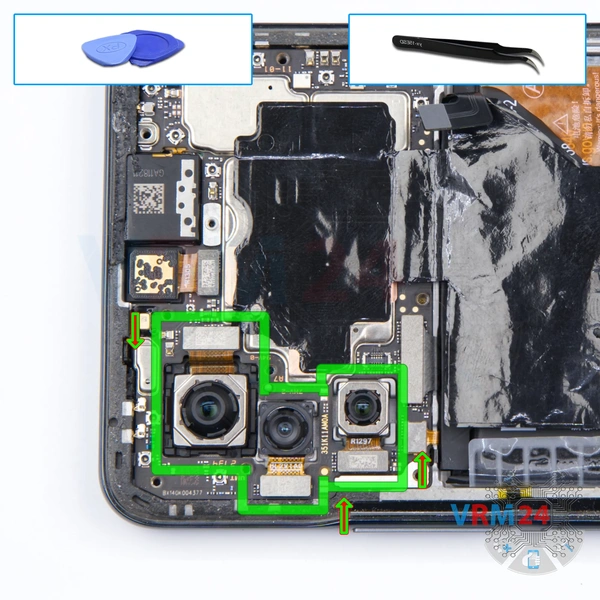

Шаг 11. Отсоединяем камеры

Подденьте разъемы и снимите три тыльные камеры.


Как разобрать Xiaomi POCO F3, Шаг 12/1 Как разобрать Xiaomi POCO F3, Шаг 12/2 Как разобрать Xiaomi POCO F3, Шаг 12/3

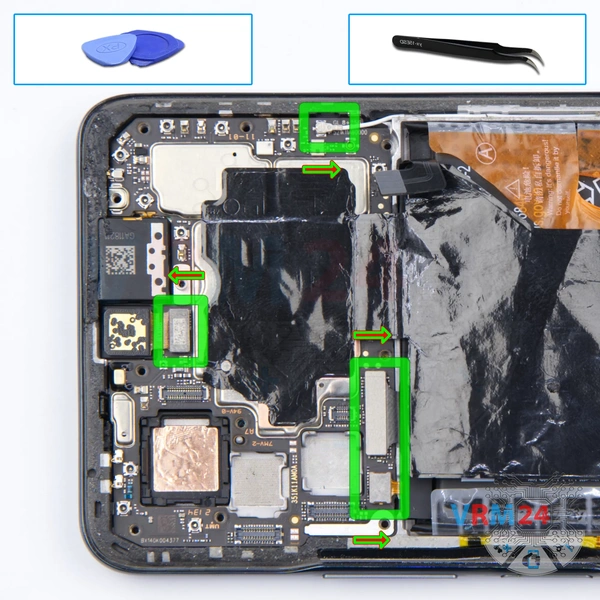

Шаг 12. Отсоединяем коннекторы

Подденьте разъемы шлейфа боковых кнопок, межплатного шлейфа, коаксиального кабеля и разъема фронтальной камеры.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Xiaomi POCO F3, Шаг 13/1 Как разобрать Xiaomi POCO F3, Шаг 13/2 Как разобрать Xiaomi POCO F3, Шаг 13/3

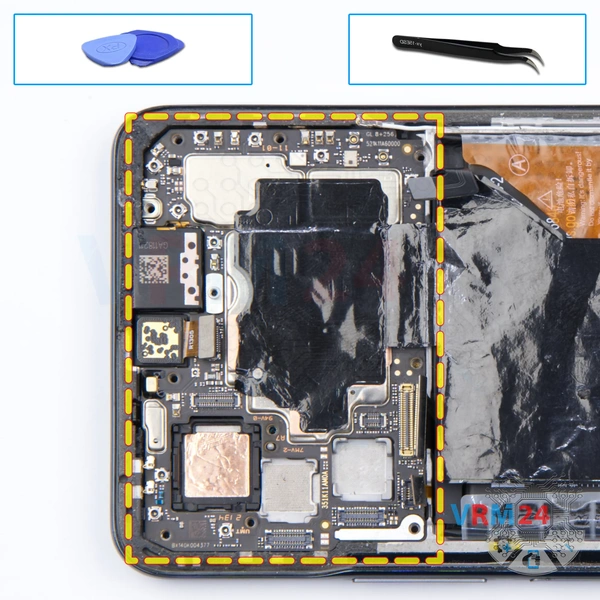

Шаг 13. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Xiaomi POCO F3, Шаг 14/1 Как разобрать Xiaomi POCO F3, Шаг 14/2 Как разобрать Xiaomi POCO F3, Шаг 14/3

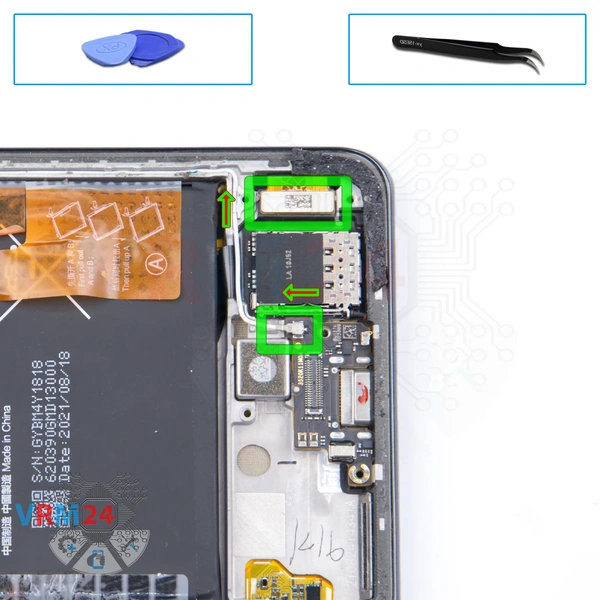

Шаг 14. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, разъем шлейфа модуля дисплея.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).


Как разобрать Xiaomi POCO F3, Шаг 15/1 Как разобрать Xiaomi POCO F3, Шаг 15/2 Как разобрать Xiaomi POCO F3, Шаг 15/3

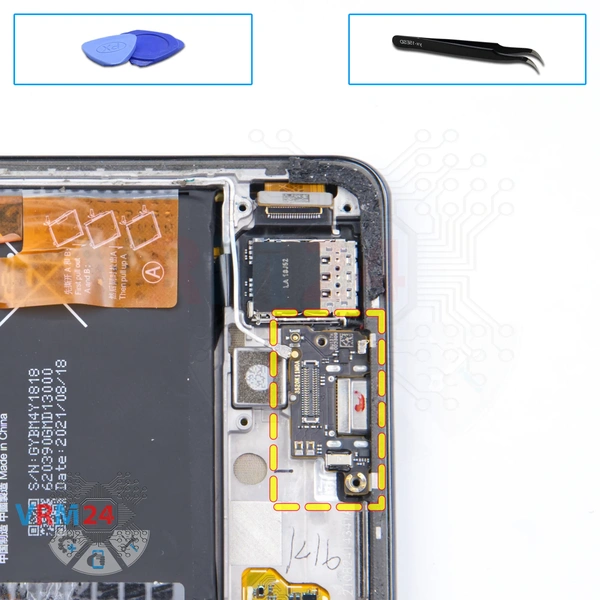

Шаг 15. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Суб-плата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, дактилоскопический датчик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Xiaomi POCO F3, Шаг 16/1 Как разобрать Xiaomi POCO F3, Шаг 16/2 Как разобрать Xiaomi POCO F3, Шаг 16/3 Как разобрать Xiaomi POCO F3, Шаг 16/4

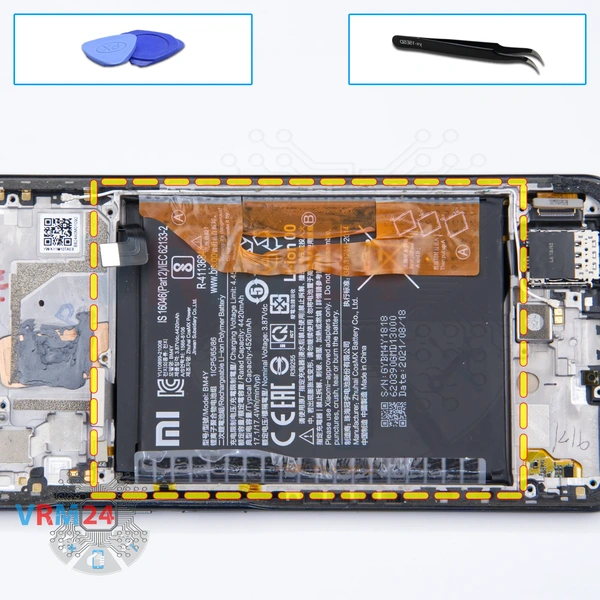

Шаг 16. Отсоединяем АКБ

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри.

Кстати, на коричневом ярлыке написана последовательность действий (тяните за А!).


Как разобрать Xiaomi POCO F3, Шаг 17/1 Как разобрать Xiaomi POCO F3, Шаг 17/2 Как разобрать Xiaomi POCO F3, Шаг 17/3

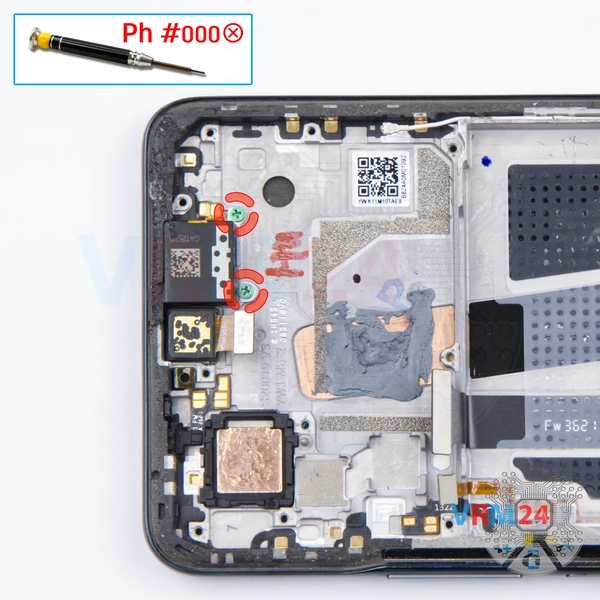

Шаг 17. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) открутите два винта, крепящих разговорный динамик.


Как разобрать Xiaomi POCO F3, Шаг 18/1 Как разобрать Xiaomi POCO F3, Шаг 18/2 Как разобрать Xiaomi POCO F3, Шаг 18/3

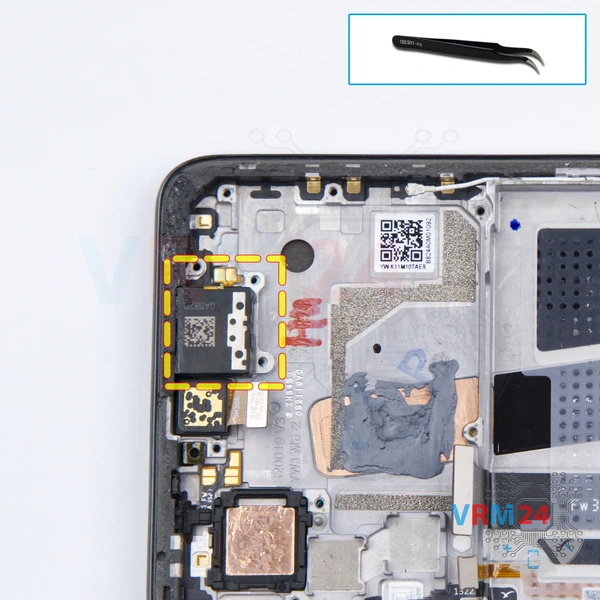

Шаг 18. Отсоединяем слуховой динамик

Подденьте нижнюю часть и снимите разговорный динамик.

⚠️️ Будьте осторожны! Разговорный динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.


Как разобрать Xiaomi POCO F3, Шаг 19/1 Как разобрать Xiaomi POCO F3, Шаг 19/2 Как разобрать Xiaomi POCO F3, Шаг 19/3 Как разобрать Xiaomi POCO F3, Шаг 19/4

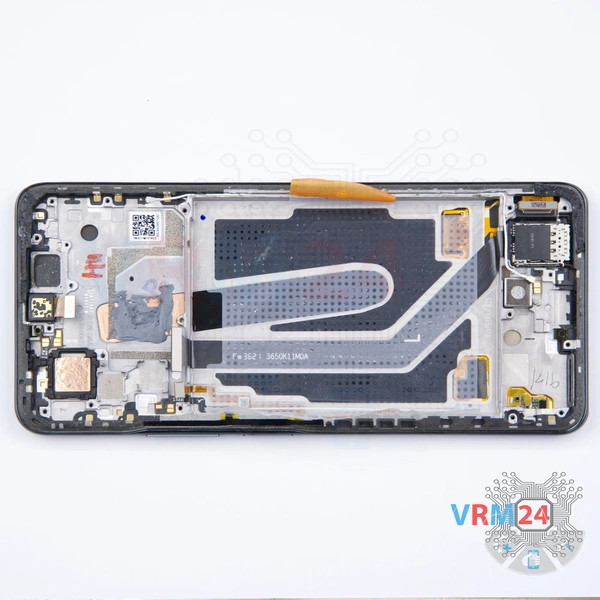

Шаг 19. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: фронтальная камера, дактилоскопический датчик, коннектор сим карт, коаксиальный кабель.

Подробные видео инструкции по разборке и ремонту Xiaomi POCO F3 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 25 минут. Наше руководство подходит для всех моделей Xiaomi POCO F3 — Ксиаоми Поко Ф3, выпущенных для рынков разных стран.
