Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Xiaomi POCO M3 Pro (Ксиоми Поко М3 Про) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Xiaomi POCO M3 Pro, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Xiaomi POCO M3 Pro, Шаг 2/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 2/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 2/3 Как разобрать Xiaomi POCO M3 Pro, Шаг 2/4

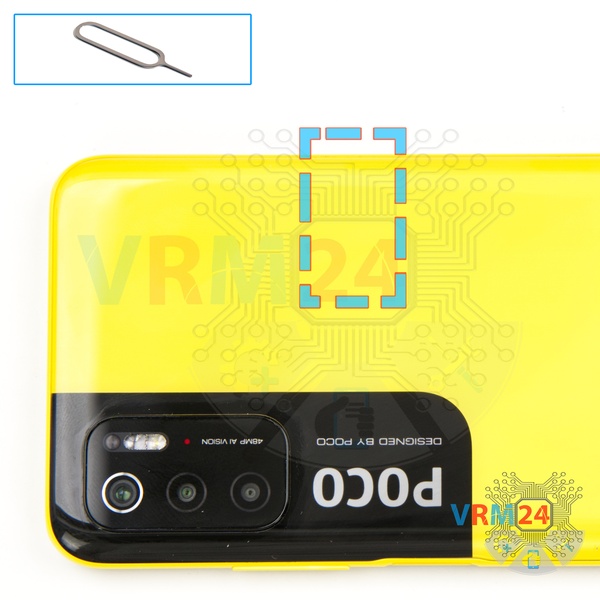

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Xiaomi POCO M3 Pro, Шаг 3/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 3/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 3/3 Как разобрать Xiaomi POCO M3 Pro, Шаг 3/4 Как разобрать Xiaomi POCO M3 Pro, Шаг 3/5

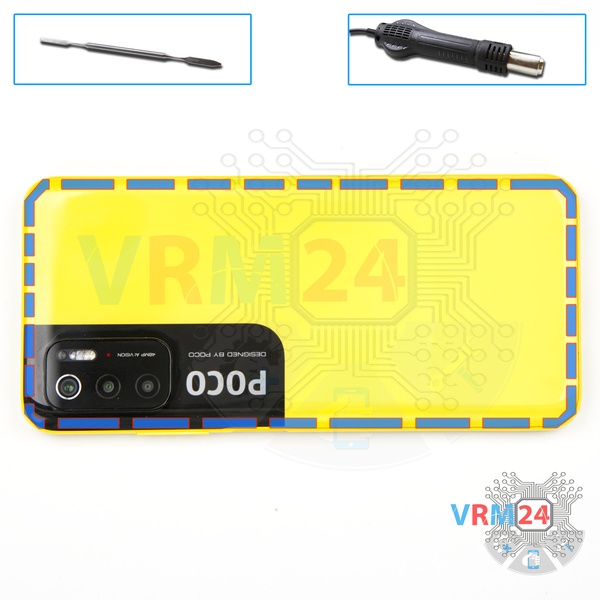

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Xiaomi POCO M3 Pro, Шаг 4/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 4/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 4/3 Как разобрать Xiaomi POCO M3 Pro, Шаг 4/4 Как разобрать Xiaomi POCO M3 Pro, Шаг 4/5

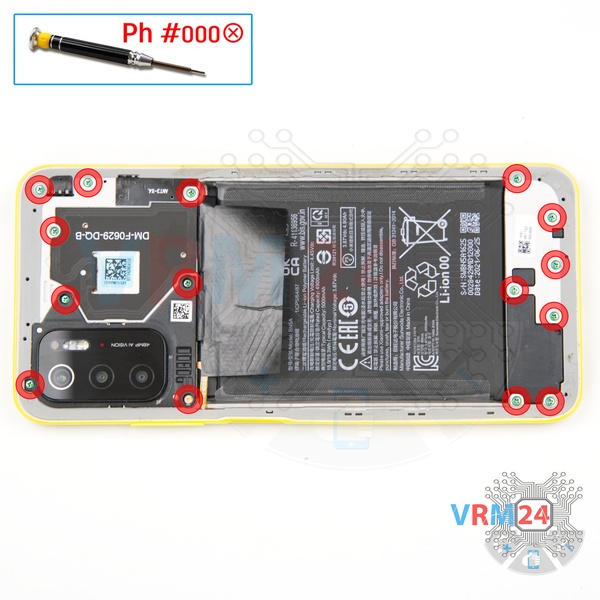

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 15 винтов.


Как разобрать Xiaomi POCO M3 Pro, Шаг 5/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 5/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 5/3

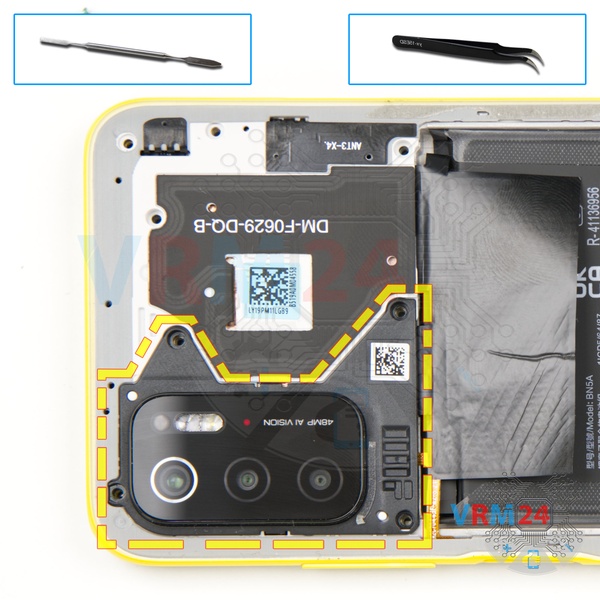

Шаг 5. Открываем крышку

Поднимите край и снимите крышку, защищающую камеры.


Как разобрать Xiaomi POCO M3 Pro, Шаг 6/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 6/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 6/3

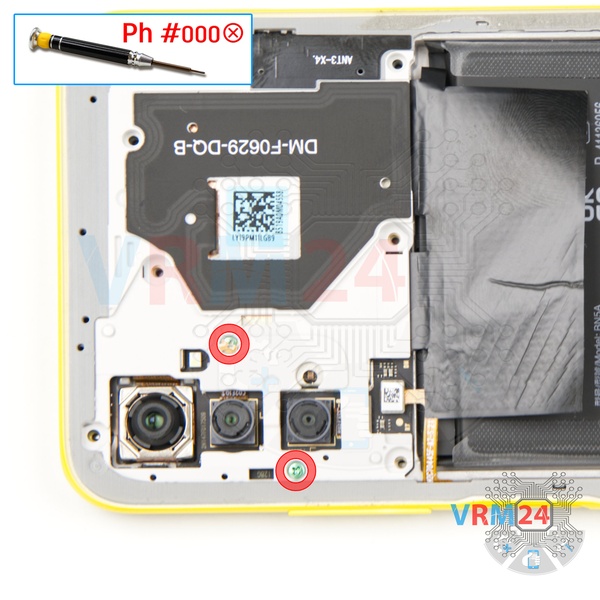

Шаг 6. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта.


Как разобрать Xiaomi POCO M3 Pro, Шаг 7/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 7/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 7/3 Как разобрать Xiaomi POCO M3 Pro, Шаг 7/4 Как разобрать Xiaomi POCO M3 Pro, Шаг 7/5 Как разобрать Xiaomi POCO M3 Pro, Шаг 7/6 Как разобрать Xiaomi POCO M3 Pro, Шаг 7/7

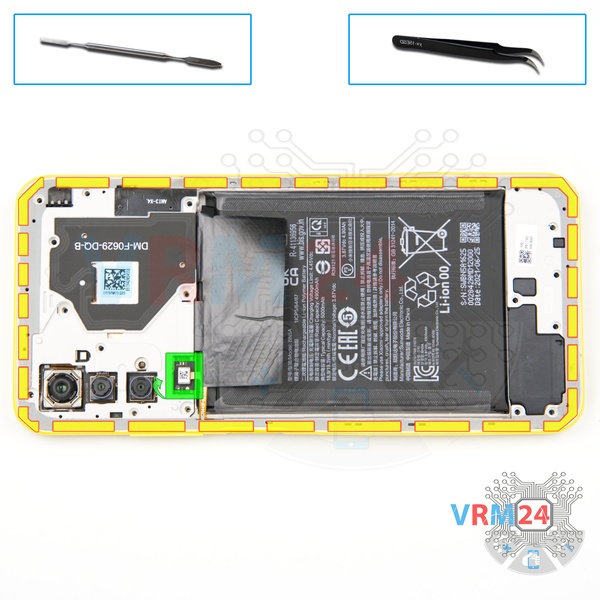

Шаг 7. Открываем среднюю крышку

Отсоедините разъем датчика отпечатков пальцев. Попробуйте использовать неметаллический или пластиковый инструмент, потому что материнская плата все еще находится под напряжением.

Подденьте края. Продвигайте инструмент вдоль края, отсоединив защелки, и снимите среднюю крышку с антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

Попробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.


Как разобрать Xiaomi POCO M3 Pro, Шаг 8/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 8/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 8/3

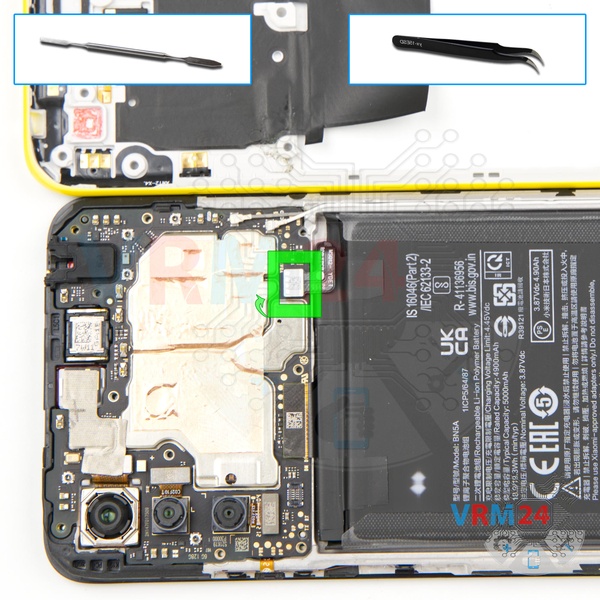

Шаг 8. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Во избежание повреждений лучше использовать неметаллический или пластиковый инструмент.

ℹ️️ В модели Xiaomi POCO M3 Pro M2103K19PG установлен аккумулятор BN5A емкостью 5000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Кроме того, старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.


Как разобрать Xiaomi POCO M3 Pro, Шаг 9/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 9/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 9/3

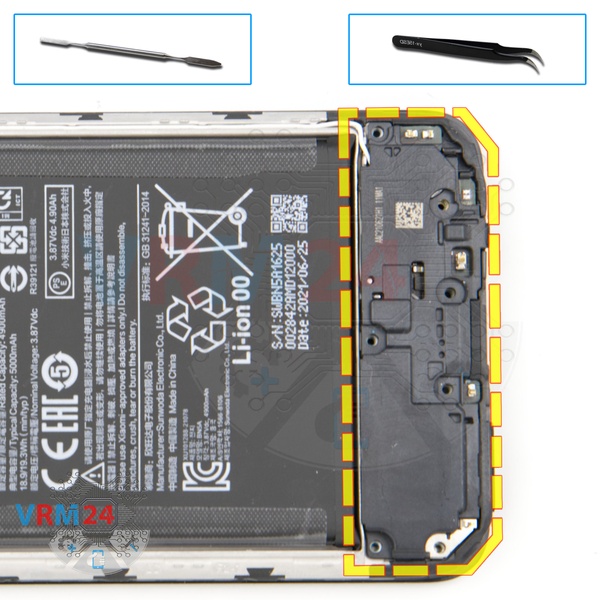

Шаг 9. Отсоединяем динамик

Отсоединяем нижний блок с полифоническим (музыкальным) динамиком.


Как разобрать Xiaomi POCO M3 Pro, Шаг 10/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 10/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 10/3

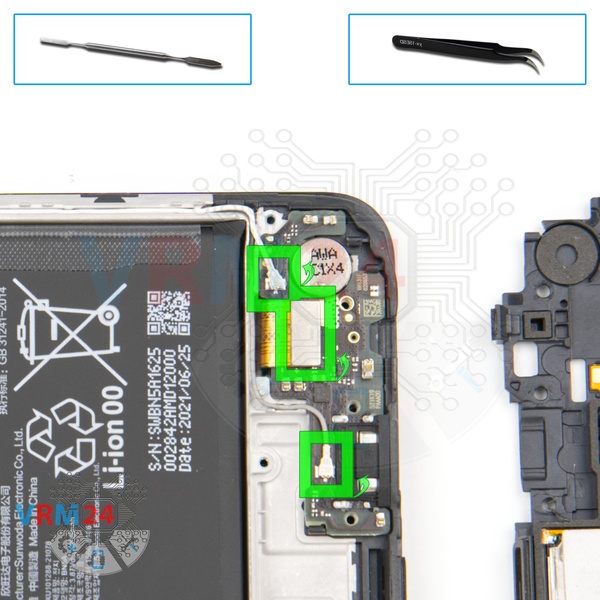

Шаг 10. Отсоединяем коннекторы

Отсоедините два разъема коаксиального кабеля, разъем межплатного подэкранного шлейфа на дочерней плате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом. Разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).


Как разобрать Xiaomi POCO M3 Pro, Шаг 11/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 11/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 11/3 Как разобрать Xiaomi POCO M3 Pro, Шаг 11/4

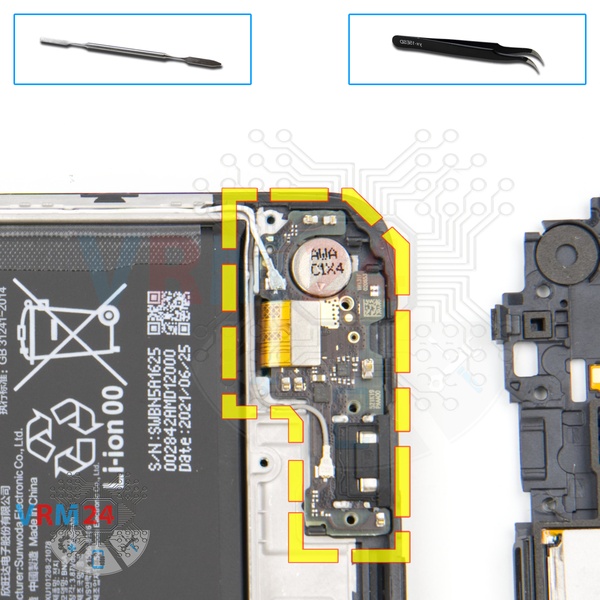

Шаг 11. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон, прижимные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Xiaomi POCO M3 Pro, Шаг 12/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 12/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 12/3 Как разобрать Xiaomi POCO M3 Pro, Шаг 12/4 Как разобрать Xiaomi POCO M3 Pro, Шаг 12/5 Как разобрать Xiaomi POCO M3 Pro, Шаг 12/6 Как разобрать Xiaomi POCO M3 Pro, Шаг 12/7

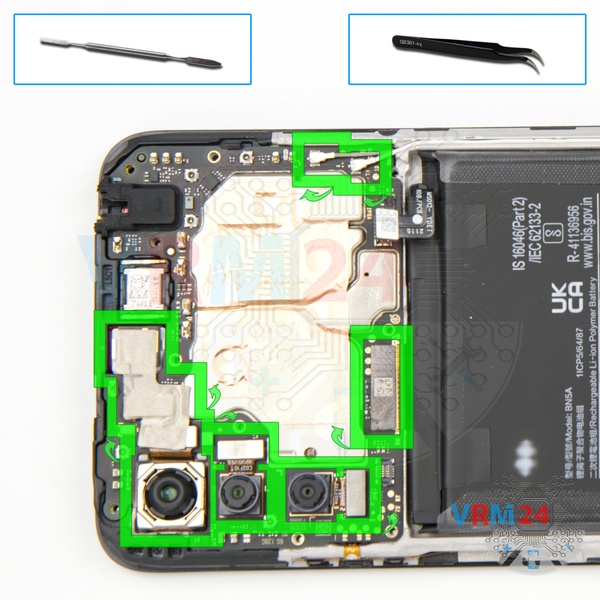

Шаг 12. Отсоединяем камеры

Подденьте разъемы и снимите три тыльные камеры и одну фронтальную (селфи) камеру.

Отсоедините разъемы шлейфа дисплейного модуля, два коаксиальных кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Xiaomi POCO M3 Pro, Шаг 13/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 13/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 13/3 Как разобрать Xiaomi POCO M3 Pro, Шаг 13/4

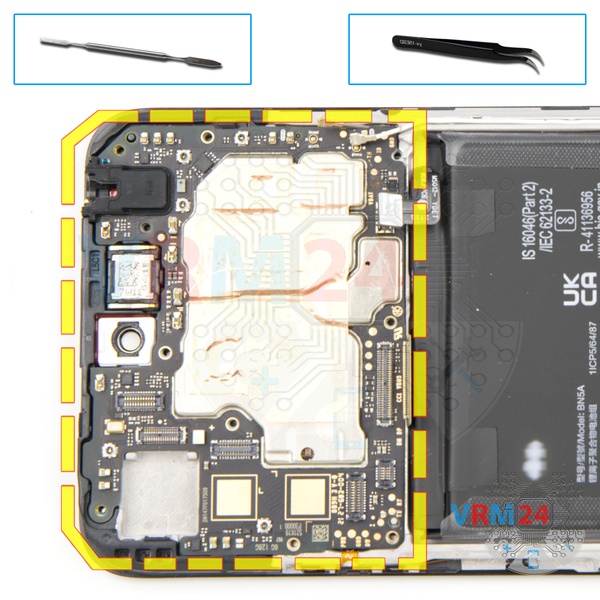

Шаг 13. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Xiaomi POCO M3 Pro, Шаг 14/1 Как разобрать Xiaomi POCO M3 Pro, Шаг 14/2 Как разобрать Xiaomi POCO M3 Pro, Шаг 14/3

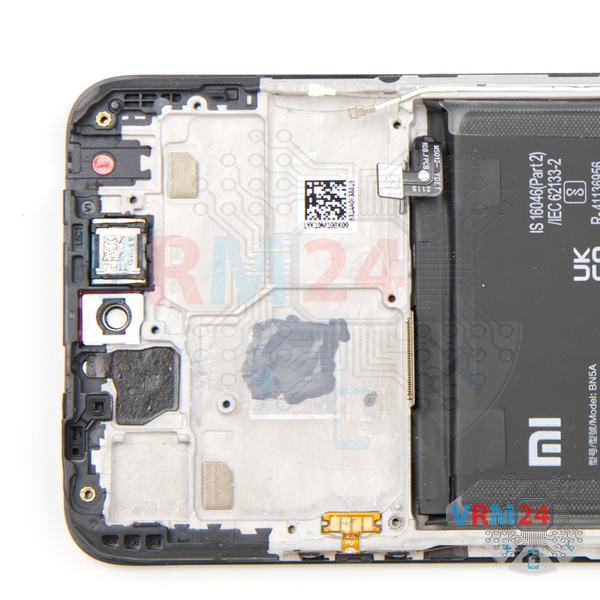

Шаг 14. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, аккумулятор, вибромотор и два коаксиальных кабеля.

Подробные видео инструкции по разборке и ремонту Xiaomi POCO M3 Pro от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Xiaomi POCO M3 Pro — Хаоми Поко М3 Про, выпущенных для рынков разных стран.
