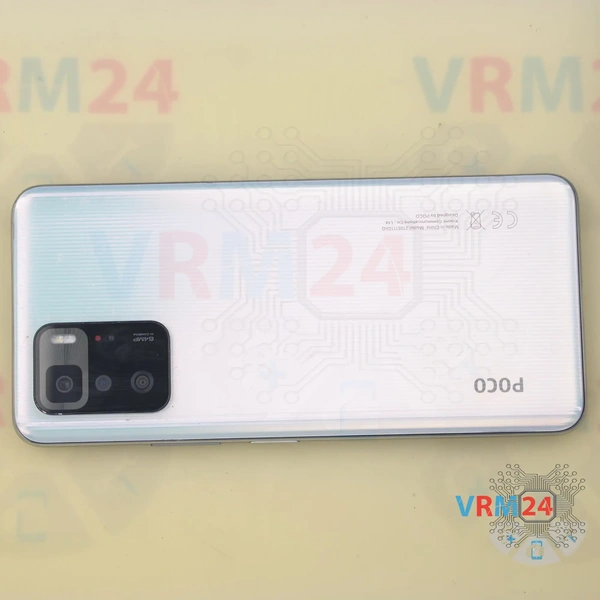

⚠️️ Перед разборкой не забудьте выключить телефон.
Средняя
Рекомендованные инструменты
![Фен](/media/sorl-cache/2d/b4/2db4e10ce07455bf2ce597a75f6484b7.jpg)
![Крестовая Отвертка 1,5 мм](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Пинцет](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)
![Пластиковый инструмент](/media/sorl-cache/0b/df/0bdfe688ecb106c95aed8bb43b26e27d.jpg)

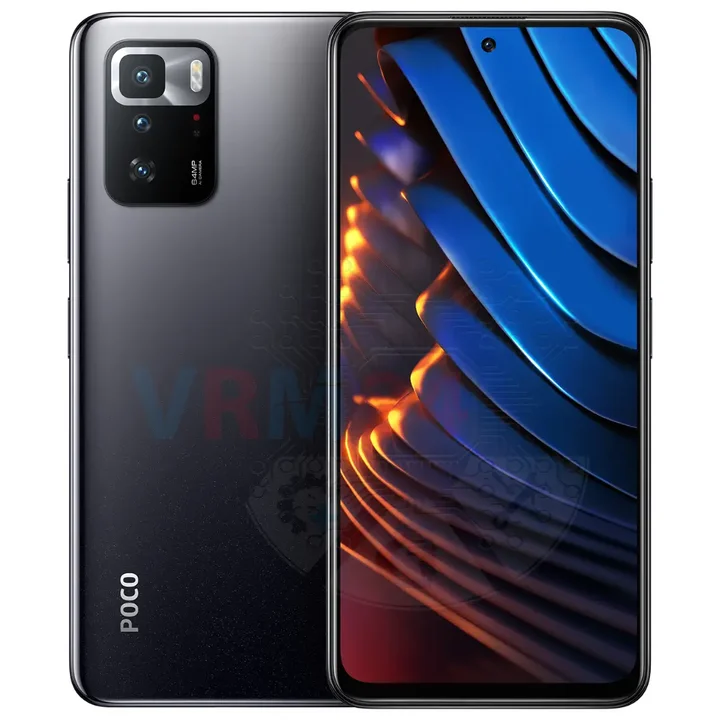

Разборка/Ремонт мобильного девайса Xiaomi Poco X3 GT (Ксиоми Поко Х3 ГТ) с описанием каждого шага и необходимого набора инструментов.
Специалист по созданию контента.
![Как разобрать Xiaomi Poco X3 GT, Шаг 2/1](/media/sorl-cache/9e/e8/9ee8f53f0f06622428784d4eafeb151a.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 2/2](/media/sorl-cache/ea/dc/eadc0d40951c5d212710861cd5820cc3.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 2/3](/media/sorl-cache/5b/6d/5b6df501d8e8303f1e03b176408fce47.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 2/4](/media/sorl-cache/d3/d6/d3d6ed101d52146202a0afc0131dbd43.webp)

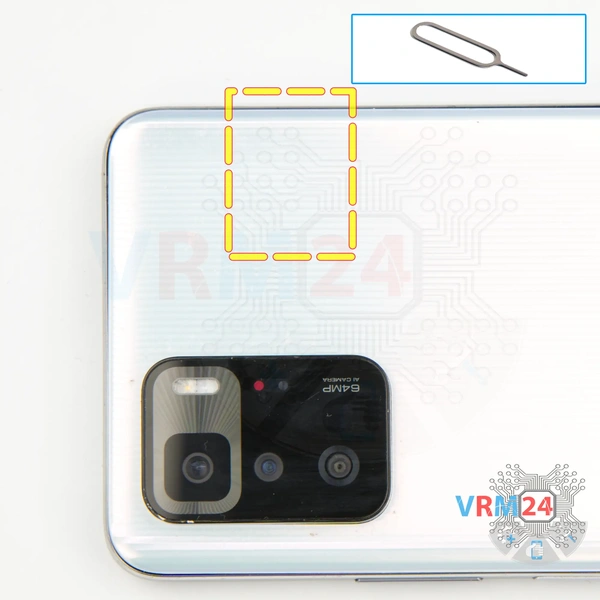

Шаг 2. Вынимаем Лоток карт
В самом начале нам нужно вынуть лоток карт, для этого используем специальный инструмент, вставляем его в отверстие и выталкиваем комбинированный лоток карт.
![Как разобрать Xiaomi Poco X3 GT, Шаг 3/1](/media/sorl-cache/27/bc/27bc87e310941ddb644815586da37861.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 3/2](/media/sorl-cache/76/f7/76f7652d823970655eb131db3c80212d.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 3/3](/media/sorl-cache/ca/91/ca915fd97c8e248e33881124f66b78bf.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 3/4](/media/sorl-cache/f9/70/f97034f0adf777635adfad11cce0f403.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 3/5](/media/sorl-cache/67/91/679128708cf0024754c97a2d6fa864cb.webp)
Шаг 3. Открываем заднюю крышку
Нам необходимо нагреть поверхность задней крышки до температуры около 65-70°С.
Для отсоединения задней крышки мы будем использовать пластиковую пленку, это защитная пленка от нового дисплея или пленка из канцелярского магазина.
Вставляем его в зазор между средней и задней крышками и проводим по всей длине задней крышки.
Поскольку крышка, защищающая камеры, у нас идет отдельно, задняя крышка дополнительно проклеевается в районе крышки камеры.
![Как разобрать Xiaomi Poco X3 GT, Шаг 4/1](/media/sorl-cache/3f/41/3f41b3b8a70b415d41ae7b97b93649f3.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 4/2](/media/sorl-cache/e5/af/e5af9e47d8400559f42b6fd2bc1b2127.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 4/3](/media/sorl-cache/95/79/9579b4b406d4353e7a1e4c3e696efc5b.webp)
Шаг 4. Откручиваем винты
Нам нужно открутить девять винтов в верхней части, мы используем крестовую отвертку 1,5 мм или #000.
Винты выглядят одинаково, но мы все равно рекомендуем размещать их на специальной поверхности в легко запоминающемся порядке для обратной сборки.
![Как разобрать Xiaomi Poco X3 GT, Шаг 5/1](/media/sorl-cache/e5/65/e5658d1d38841e233ad2ec73b2174544.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 5/2](/media/sorl-cache/8f/7a/8f7a08a71170b45fcdec9f7a45d15b70.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 5/3](/media/sorl-cache/ca/50/ca50dafa31e2070c000ec9bdd7dca850.webp)
Шаг 5. Откручиваем винты
Переходим к откручиванию семи винтов в нижней части, отвертка та же, и винты ничем не отличаются от винтов в верхней части.
![Как разобрать Xiaomi Poco X3 GT, Шаг 6/1](/media/sorl-cache/47/09/4709e5d0b3d94360a25d976477529e4b.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 6/2](/media/sorl-cache/30/43/30431a45a6fbc0e55796b594b736ce0b.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 6/3](/media/sorl-cache/5d/38/5d384c85a75dcfd35b84338368fe816e.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 6/4](/media/sorl-cache/e4/55/e45567fab10243ca9a8f9cc9916e21cd.webp)
Шаг 6. Открываем среднюю крышку
Нам нужно отсоединить среднюю крышку.
Для этого используем тонкую пластиковую пленку, вставляем ее в отверстие в районе лотка карт и проводим повдоль, чтобы отсоединить фиксаторы. Затем мы сможем использовать инструмент побольше.
⚠️️ Нужно быть осторожным на углах, потому что там крышка держится особенно крепко, и со стороны боковых кнопок и датчика отпечатков пальцев нужно быть также осторожным, потому что там они физически расположены.
![Как разобрать Xiaomi Poco X3 GT, Шаг 7/1](/media/sorl-cache/2e/92/2e92d07dac48c0b67bd4c4bf19242ce9.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 7/2](/media/sorl-cache/30/c0/30c0ebaa6d18a4a4af733d7b7b0a6102.webp)

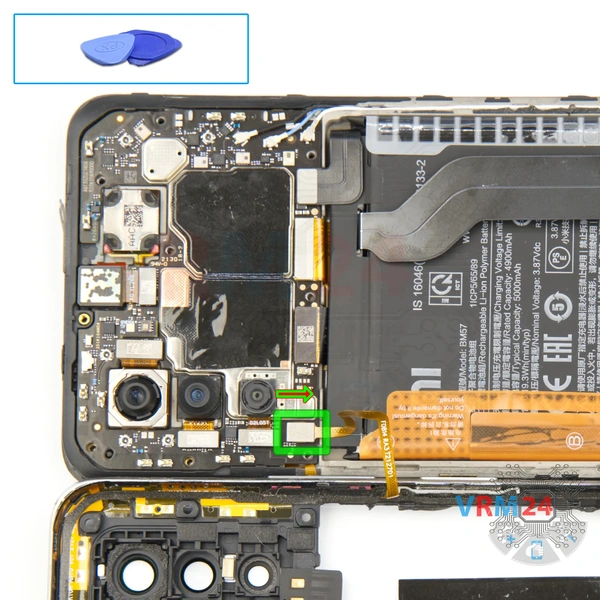

Шаг 7. Отсоединяем коннектор
Осторожно открываем крышку и приподнимаем ее. Затем нам нужно отсоединить разъем датчика отпечатка пальца неметаллическим инструментом и убрать среднюю крышку.
![Как разобрать Xiaomi Poco X3 GT, Шаг 8/1](/media/sorl-cache/1e/2d/1e2d10c6ed56f3cd8547db258f217950.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 8/2](/media/sorl-cache/f5/b7/f5b7345c3e71feb747a1d36f665d6999.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 8/3](/media/sorl-cache/9f/3e/9f3ee493d5b8048181d18512ab8b6187.webp)
Шаг 8. Отсоединяем коннектор аккумуляторной батареи
При первой возможности отсоединяем разъемы аккумулятора. Во избежание повреждений используйте неметаллический или пластиковый инструмент.
ℹ️️ В модели Xiaomi Poco X3 GT установлен аккумулятор BM57 емкостью 5000 мАч.
![Как разобрать Xiaomi Poco X3 GT, Шаг 9/1](/media/sorl-cache/3c/17/3c1707baede528b8c8ab0e7564b5486f.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 9/2](/media/sorl-cache/a4/50/a450dcb22746cd18314e3a1512f3594d.webp)
Шаг 9. Отсоединяем коннекторы
Переходим к отсоединению двух разъемов двух коаксиальных кабелей на субплате, а также отсоединяем разъем межплатного шлейфа.
![Как разобрать Xiaomi Poco X3 GT, Шаг 10/1](/media/sorl-cache/6f/ab/6fabf83daeb0cc305a76085b98517b69.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 10/2](/media/sorl-cache/6e/45/6e4507e4da9a35a3f65ac12d4a054edf.webp)
Шаг 10. Отсоединяем динамик
И нам нужно отсоединить динамик. Находим подходящее место, где мы сможем его приподнять.
Будьте осторожны, к динамику прикреплена небольшая антенная плата, к плате подключен коаксиальный кабель (изнутри) .
![Как разобрать Xiaomi Poco X3 GT, Шаг 11/1](/media/sorl-cache/5a/e8/5ae8d1d83bdd1ceb666cda7ba607c76a.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 11/2](/media/sorl-cache/25/6c/256cdc01d1db55717097590fa1e51861.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 11/3](/media/sorl-cache/45/43/4543e3d19d01d5b05d65ac55b92b501b.webp)
Шаг 11. Отсоединяем субплату
Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️️ На субплате находится порт для зарядки (Micro USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.
⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.
![Как разобрать Xiaomi Poco X3 GT, Шаг 12/1](/media/sorl-cache/20/2f/202fea44f49ac0253d784d6438fef28e.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 12/2](/media/sorl-cache/c7/64/c764ed50dc3738d2c0b0d14ca7616210.webp)
Шаг 12. Отсоединяем коннектор
Когда мы приподняли динамик и перевернули его, нам нужно отсоединить разъем коаксиального кабеля.
![Как разобрать Xiaomi Poco X3 GT, Шаг 13/1](/media/sorl-cache/25/93/25934166e99eae6b0caf34e87052e267.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 13/2](/media/sorl-cache/93/da/93da55b117be5f9d8263b2e9f4254f5b.webp)
Шаг 13. Отсоединяем коннекторы
И переходим к материнской плате, где отсоединяем разъемы коаксиальных кабелей. Аккуратно отсоединяем все три разъема.
Затем отсоединяем разъемы на межплатный шлейф и на дисплей.
![Как разобрать Xiaomi Poco X3 GT, Шаг 14/1](/media/sorl-cache/e9/0a/e90a658a6ec85c10a78237fcde1c549a.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 14/2](/media/sorl-cache/e2/fa/e2fac64e531e2e73025fccba45726bfe.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 14/3](/media/sorl-cache/ab/02/ab02800512ba676be368245f858c030b.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 14/4](/media/sorl-cache/f0/e3/f0e378b190983f314221410dc628a3db.webp)
Шаг 14. Отсоединяем камеры
И мы можем отсоединить камеры.
Сначала мы отсоединяем фронтальную камеру, а затем три тыльные камеры.
Камеры лучше придерживать, чтобы они не вылетели, а к линзам лучше не прикасаться, чтобы не повредить их.
Если камера приклеена, ее следует осторожно приподнять за нижнюю часть и вынуть.
![Как разобрать Xiaomi Poco X3 GT, Шаг 15/1](/media/sorl-cache/2d/6a/2d6ac93c49bc9aebe11df0fa6e3eca61.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 15/2](/media/sorl-cache/16/9f/169febd59fb5c143905a4c3611163d75.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 15/3](/media/sorl-cache/5a/75/5a75be41ef7b4cfbbcf2aee7c6674651.webp)
Шаг 15. Отсоединяем печатную плату
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
![Как разобрать Xiaomi Poco X3 GT, Шаг 16/1](/media/sorl-cache/de/9e/de9e961a76e8213f36003b88fa050a41.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 16/2](/media/sorl-cache/85/e5/85e53bac28465a6e0e35889351cdc618.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 16/3](/media/sorl-cache/22/17/22171a3aae7345f8a62e1558aff5b125.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 16/4](/media/sorl-cache/e3/59/e359a8351a2bc539458732680d6de42b.webp)
Шаг 16. Отсоединяем АКБ
Нам остается отсоединить аккумулятор.
Разворачиваем коричневые ярлыки с буквами A и B и читаем описание на ярлыке A.
Итак, как нам становится понятно из описания, нам предстоит развернуть оба ярлыка, и аккуратно потянуть только широкий ярлык А, вверх.
Осторожно тянем вверх и отсоединяем аккумулятор.
Как мы видим, под аккумулятором находится прозрачное покрытие, защищающее шлейфы.
![Как разобрать Xiaomi Poco X3 GT, Шаг 17/1](/media/sorl-cache/6c/0e/6c0e7a8016ae10d3c73e999abddaf9a5.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 17/2](/media/sorl-cache/be/c1/bec10f8a544e514430c678d7d699a4c5.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 17/3](/media/sorl-cache/81/85/818507c3825c13a4a1c3b4d97d9ff1d7.webp)
![Как разобрать Xiaomi Poco X3 GT, Шаг 17/4](/media/sorl-cache/6b/cf/6bcf15193986b4f39e7527437136b020.webp)
Шаг 17. В рамке дисплейного модуля
ℹ️️ В рамке дисплея остаются: разговорный динамик, вибромотор, коаксиальные кабели.
