Разборка/Ремонт мобильного девайса Xiaomi RedMi 2 (Ксиоми РедМи 2) с описанием каждого шага и необходимого набора инструментов.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

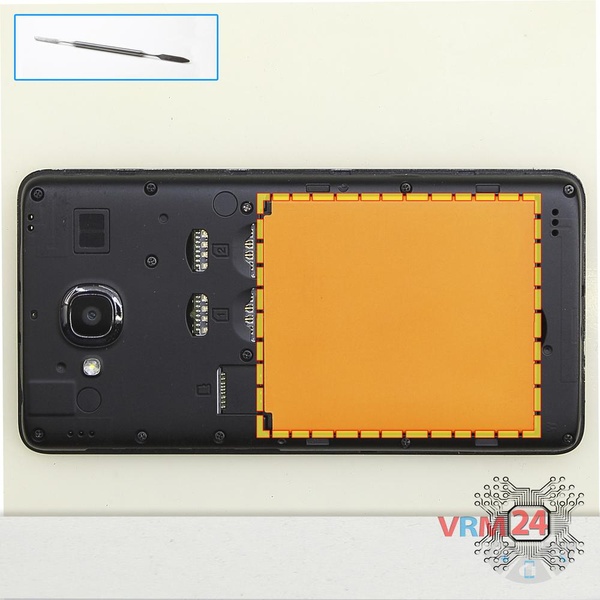

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.

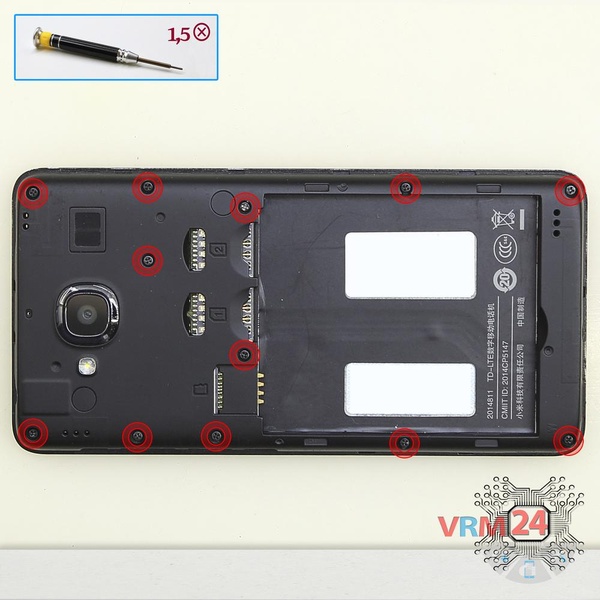

С помощью отвертки (Philips 1,5 мм PH #000) открутите двенадцать винтов.

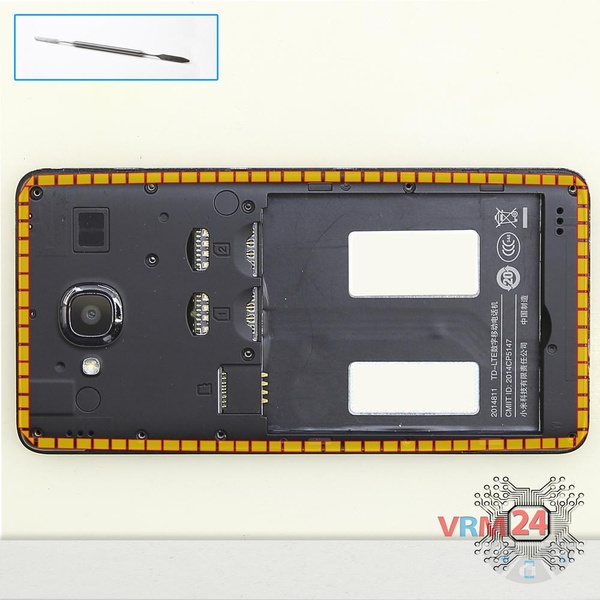

Подденьте за края. Проведите инструментом по краю, отсоедините клипсы и снимите среднюю крышку с динамиком и антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

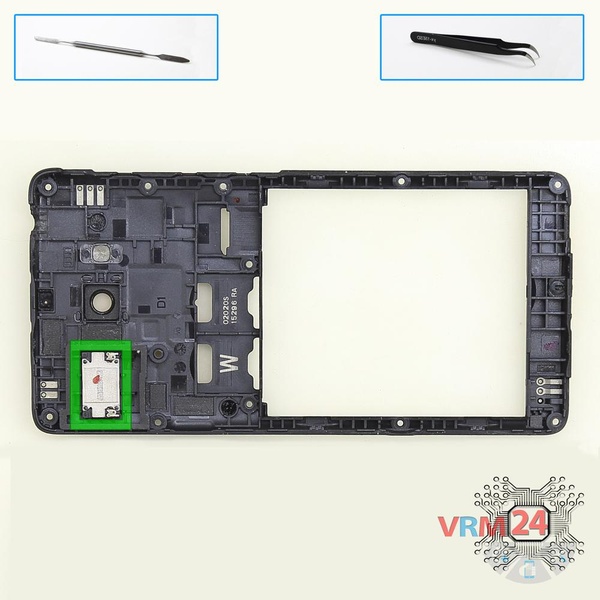

Подденьте нижнюю часть и снимите динамик.

⚠️️ Будьте осторожны! Динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать динамик пополам.

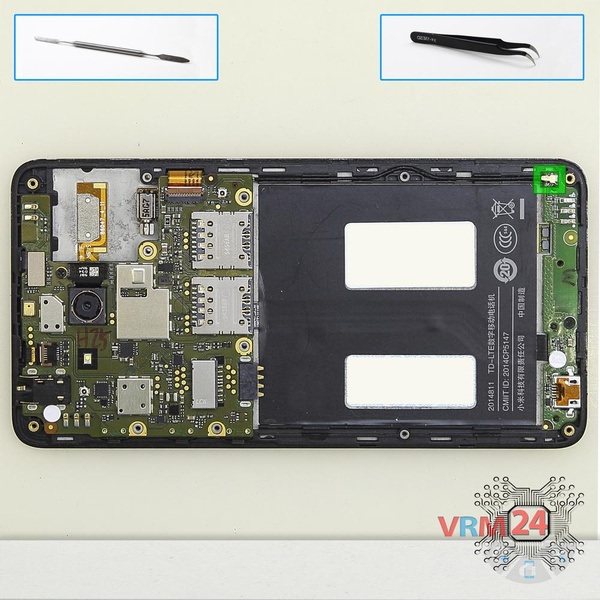

Отсоедините разъем коаксиального кабеля. Переверните субплату и отсоедините разъем межплатного шлейфа.

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro USB), микрофон, пружинные контакты антенного блока.

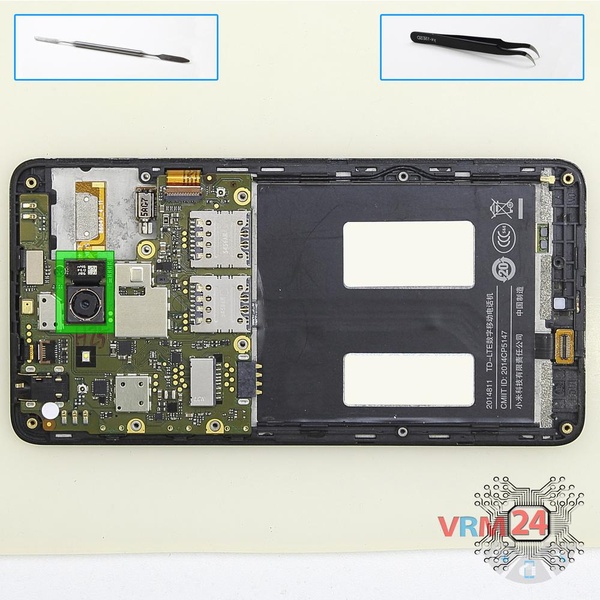

Отсоедините разъем, подденьте нижнюю часть корпуса и снимите тыльную камеру.

⚠️️ Будьте осторожны! Камера слегка приклеена.

⚠️️ Если мы подденем камеру посередине, мы можем сломать тыльную камеру пополам.

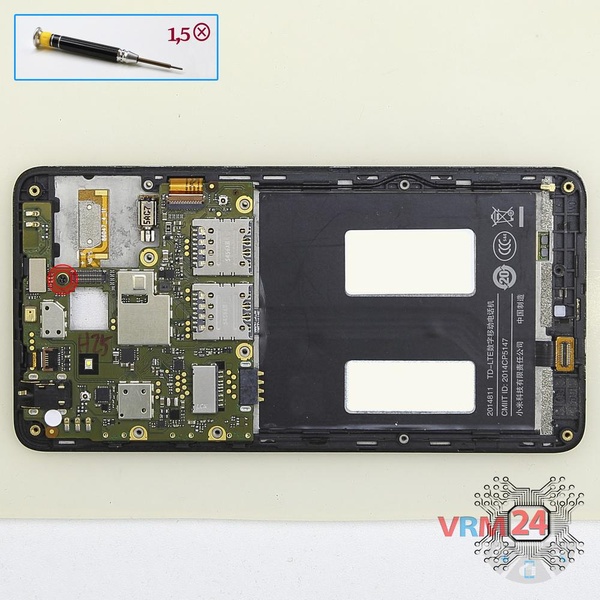

С помощью отвертки (Philips 1,5 мм PH #000) открутите один винт, крепящий материнскую плату.

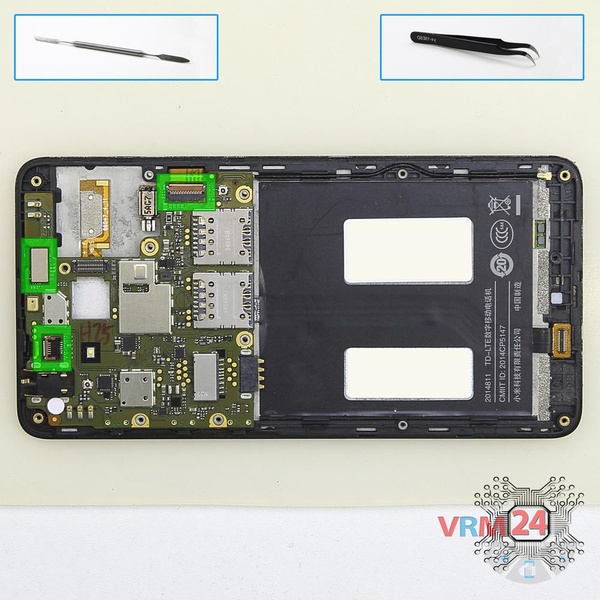

Подденьте разъемы шлейфа дисплея, шлейфа сенсорного экрана и шлейфа фронтальной камеры/датчика приближения.

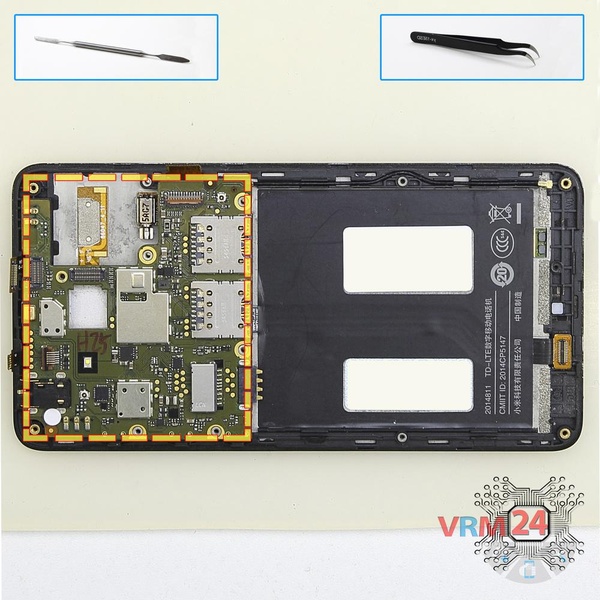

Переверните материнскую плату. Отсоедините разъем межплатного шлейфа, разъем коаксиального кабеля и снимите материнскую плату.

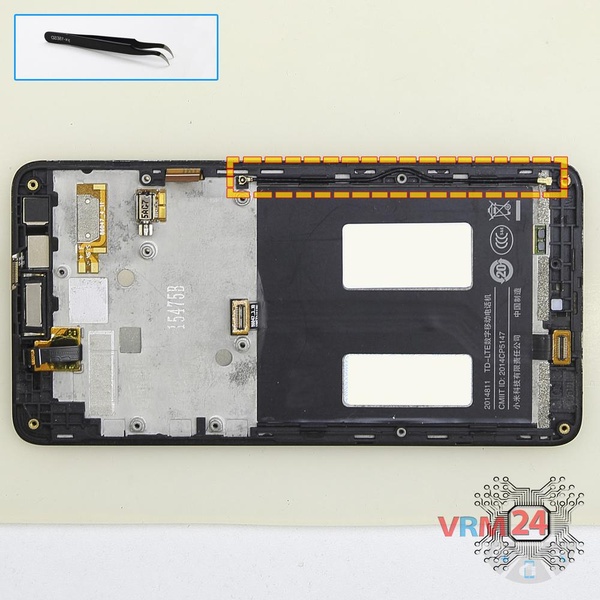

Отсоедините коаксиальный кабель от рамки модуля дисплея.

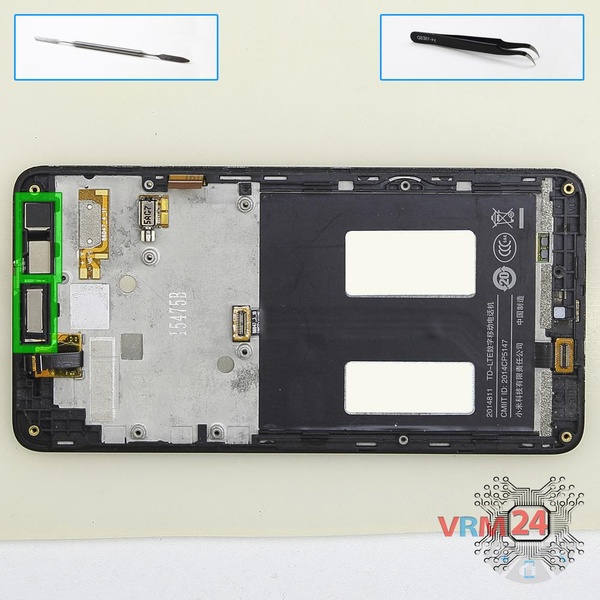

Подденьте нижнюю часть корпуса и снимите фронтальную (селфи) камеру и разговорный динамик.

⚠️️ Будьте осторожны! Оба слегка приклеены.

⚠️️ Если мы подденем их посередине, мы можем сломать динамик или камеру пополам.

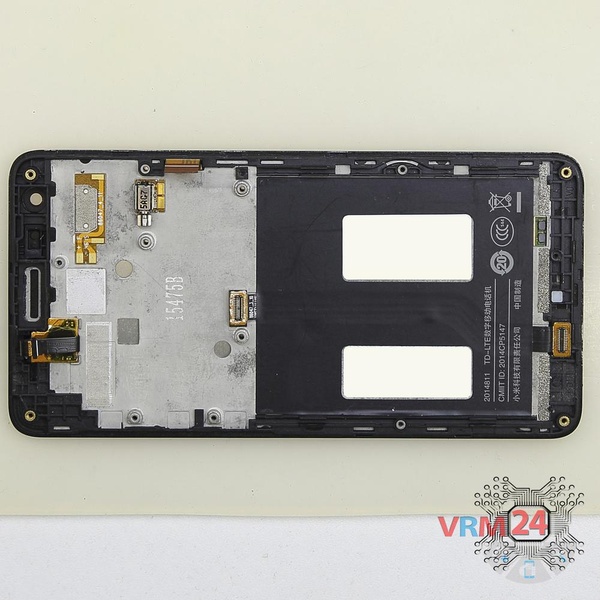

ℹ️️ В рамке дисплея осталось: вибромотор.
