Сложность разборки:
Средняя
Время разборки:
9 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Xiaomi Redmi 7 (Ксиоми РедМи 7) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Xiaomi Redmi 7, Шаг 1/1 Как разобрать Xiaomi Redmi 7, Шаг 1/2

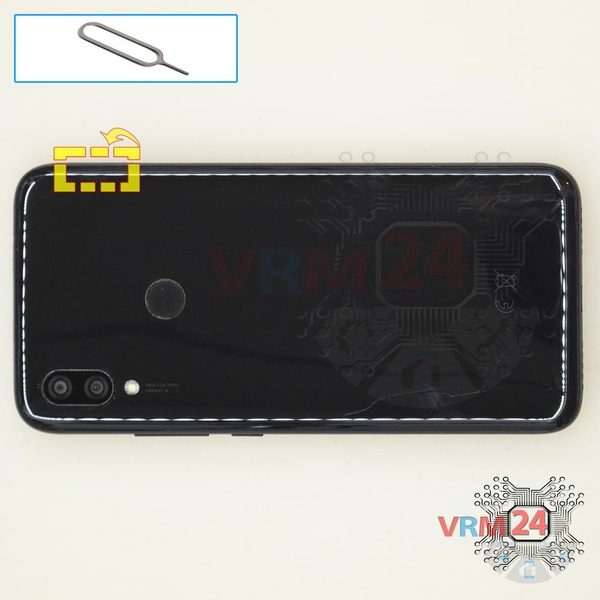

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Xiaomi Redmi 7, Шаг 2/1 Как разобрать Xiaomi Redmi 7, Шаг 2/2

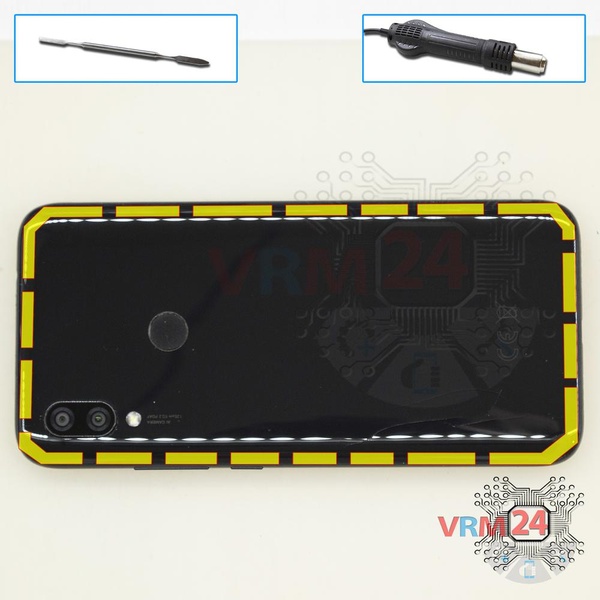

Шаг 2. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Не допускайте попадания жидкости во внутрь смартфона. Весь процесс, содержащий больше деталей и особенностей расклейки, можно посмотреть в нашем видео в конце страницы.


Как разобрать Xiaomi Redmi 7, Шаг 3/1 Как разобрать Xiaomi Redmi 7, Шаг 3/2

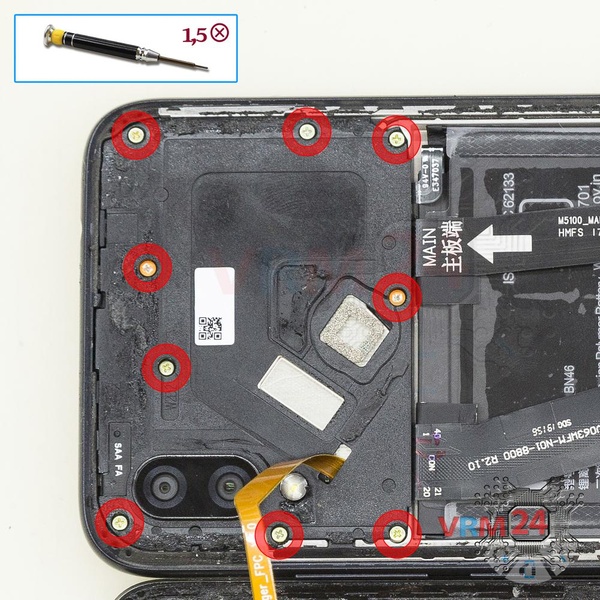

Шаг 3. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите девять винтов.


Как разобрать Xiaomi Redmi 7, Шаг 4/1 Как разобрать Xiaomi Redmi 7, Шаг 4/2

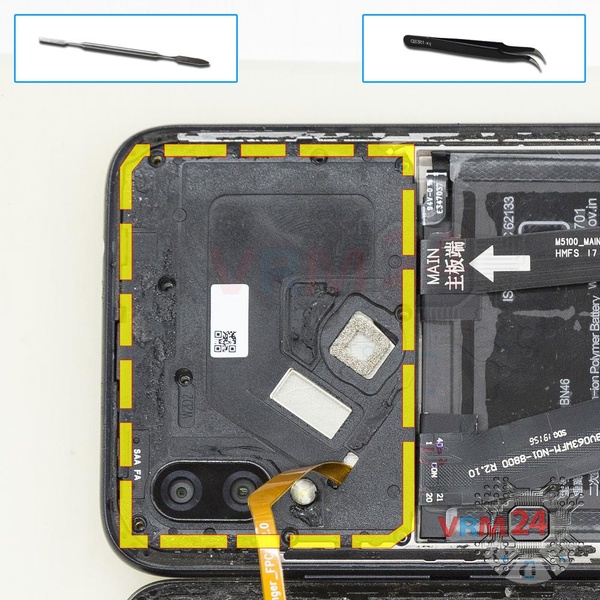

Шаг 4. Открываем крышку

Подденьте за края. Переместите инструмент вдоль края, отсоедините защелки и снимите крышку с контактной площадкой разговорного динамика.

⚠️️ Будьте осторожны со шлейфом датчика отпечатков пальцев!


Как разобрать Xiaomi Redmi 7, Шаг 5/1 Как разобрать Xiaomi Redmi 7, Шаг 5/2

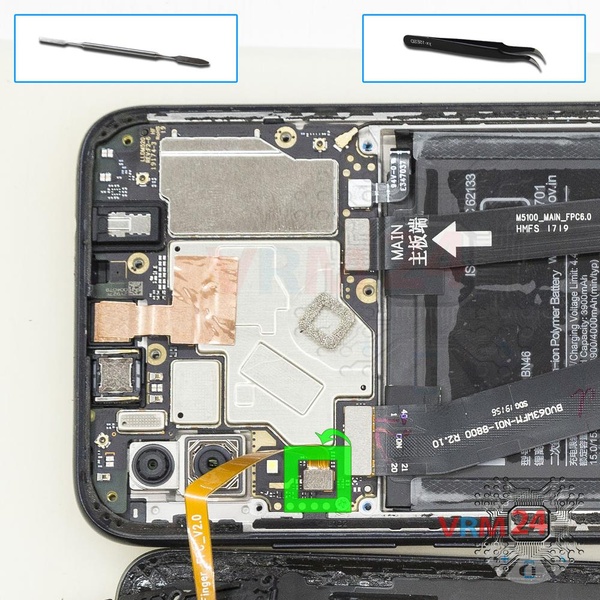

Шаг 5. Отсоединяем коннектор

Подденьте разъем датчика отпечатков пальцев и снимите крышку.


Как разобрать Xiaomi Redmi 7, Шаг 6/1 Как разобрать Xiaomi Redmi 7, Шаг 6/2

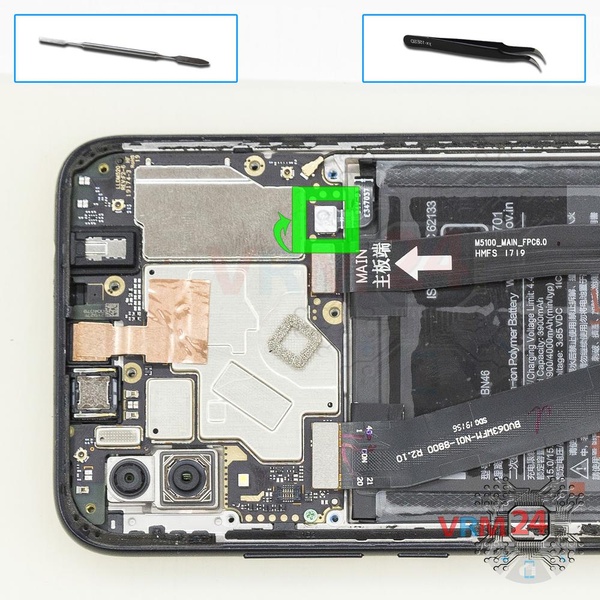

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Xiaomi Redmi 7 установлен аккумулятор BN46 емкостью 4000 мАч (он же аккумулятор).

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать Xiaomi Redmi 7, Шаг 7/1 Как разобрать Xiaomi Redmi 7, Шаг 7/2

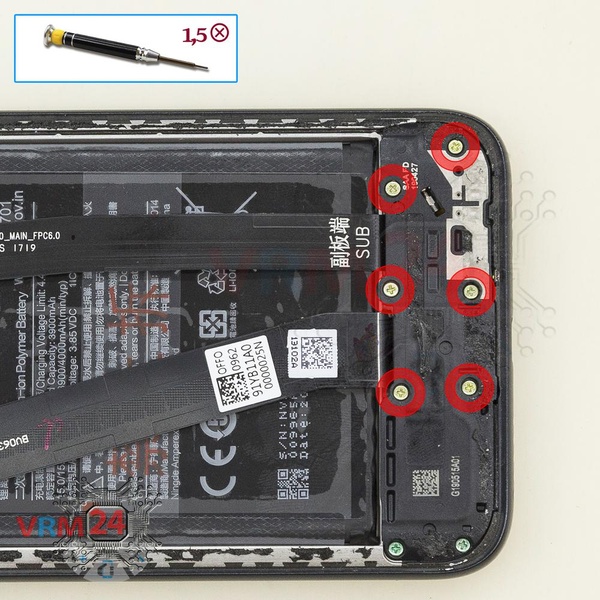

Шаг 7. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите шесть винтов.


Как разобрать Xiaomi Redmi 7, Шаг 8/1 Как разобрать Xiaomi Redmi 7, Шаг 8/2

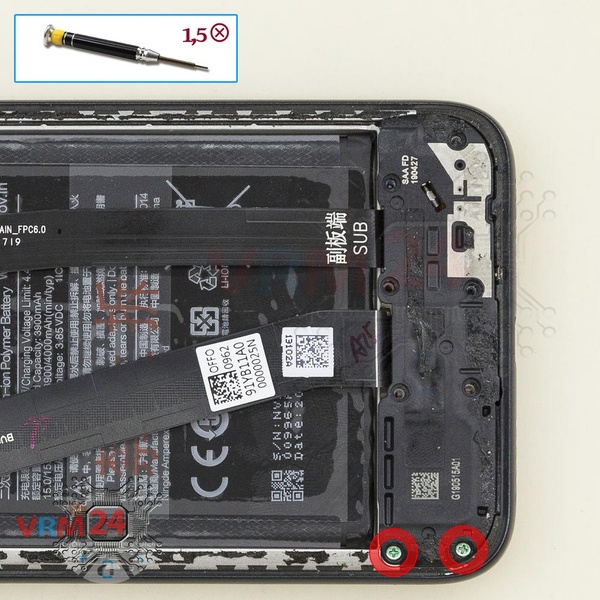

Шаг 8. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два коротких винта.


Как разобрать Xiaomi Redmi 7, Шаг 9/1 Как разобрать Xiaomi Redmi 7, Шаг 9/2

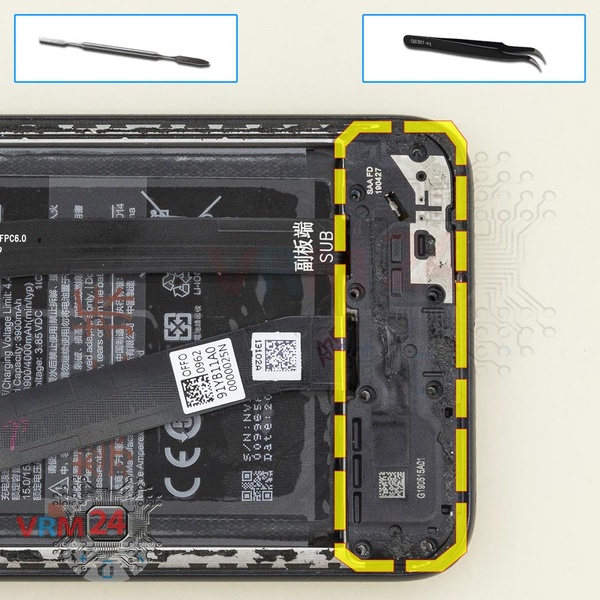

Шаг 9. Отсоединяем динамик

Подденьте за край и отсоедините динамик в сборе с антеннами.


Как разобрать Xiaomi Redmi 7, Шаг 10/1 Как разобрать Xiaomi Redmi 7, Шаг 10/2

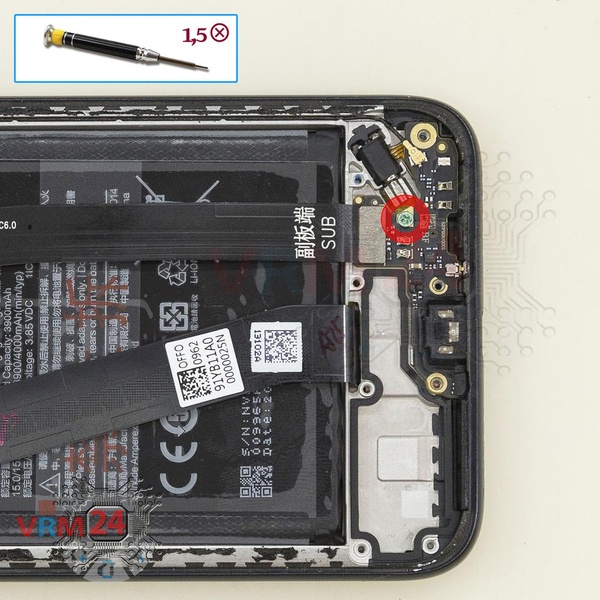

Шаг 10. Откручиваем винт

С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт крепления субплаты.


Как разобрать Xiaomi Redmi 7, Шаг 11/1

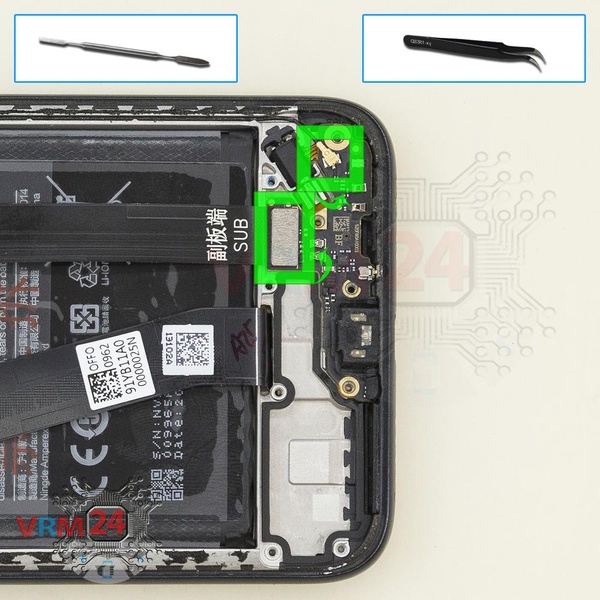

Шаг 11. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, межплатный кабель.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).


Как разобрать Xiaomi Redmi 7, Шаг 12/1 Как разобрать Xiaomi Redmi 7, Шаг 12/2

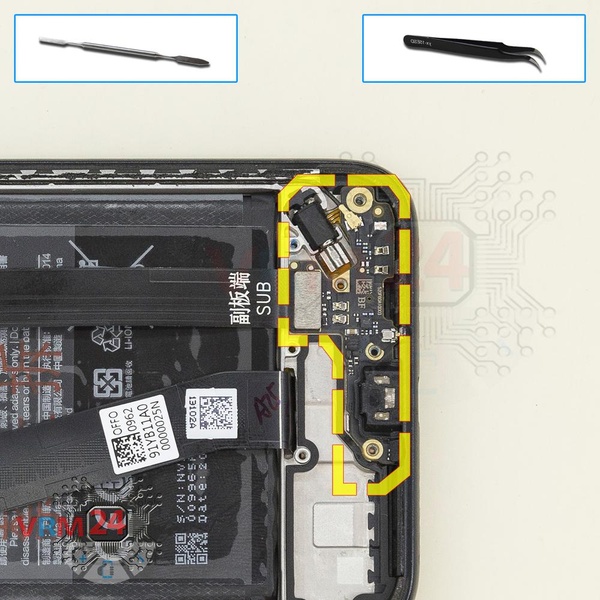

Шаг 12. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Суб-плата содержит порт зарядки (Micro USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Xiaomi Redmi 7, Шаг 13/1 Как разобрать Xiaomi Redmi 7, Шаг 13/2

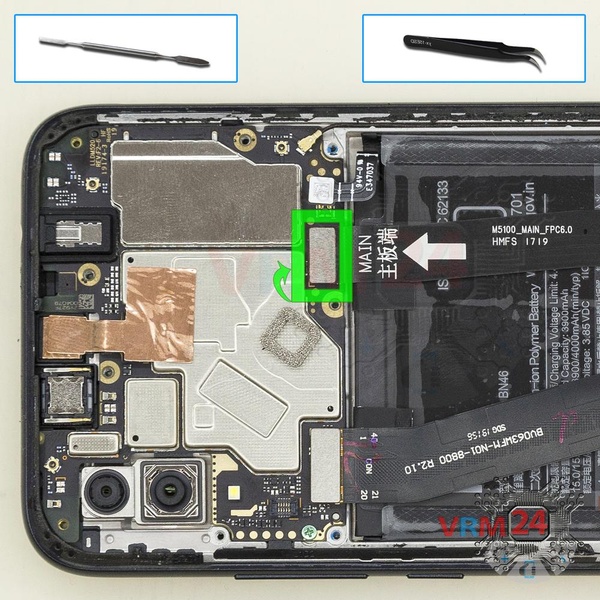

Шаг 13. Отсоединяем межплатный шлейф

Аккуратно, лучше всего с края, отсоединяем коннектор и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.


Как разобрать Xiaomi Redmi 7, Шаг 14/1 Как разобрать Xiaomi Redmi 7, Шаг 14/2

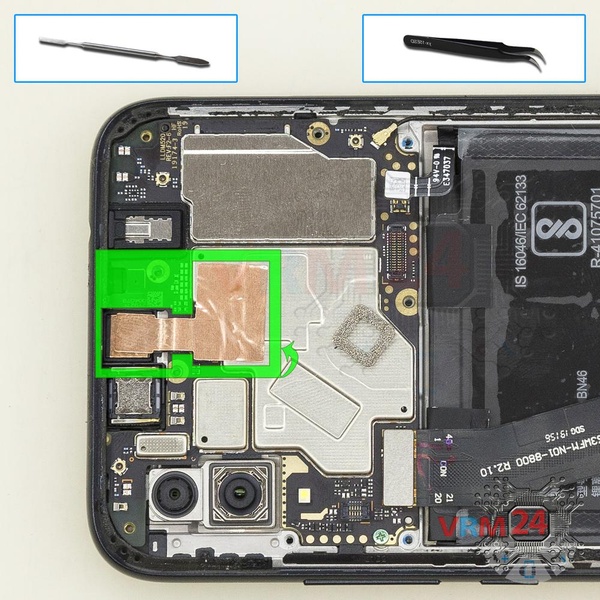

Шаг 14. Отсоединяем фронтальную камеру

Чтобы отсоединить этот разъем, нам нужно частично отклеить медную пленку (часть пассивного охлаждения) и снять фронтальную (селфи) камеру.


Как разобрать Xiaomi Redmi 7, Шаг 15/1 Как разобрать Xiaomi Redmi 7, Шаг 15/2

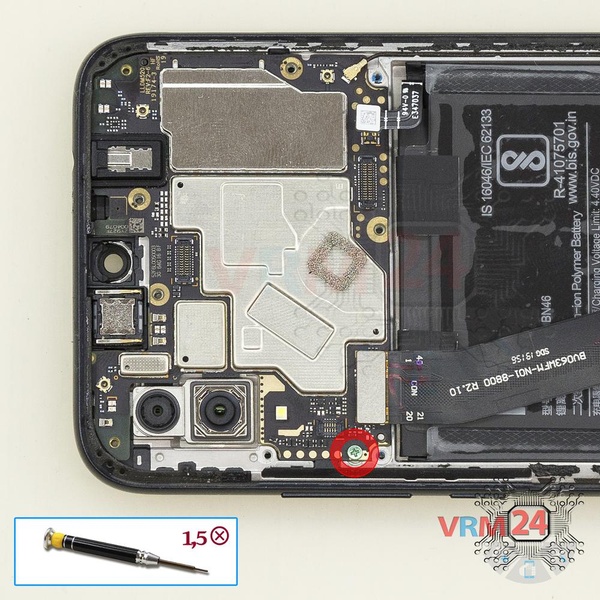

Шаг 15. Откручиваем винт

С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт, крепящий материнскую плату.


Как разобрать Xiaomi Redmi 7, Шаг 16/1

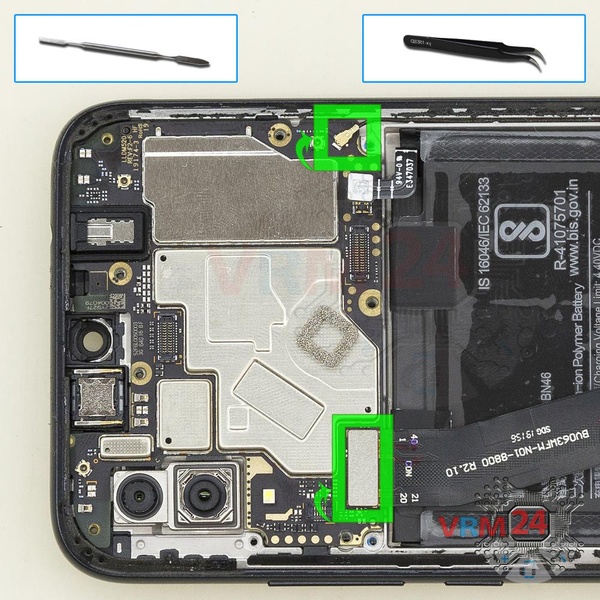

Шаг 16. Отсоединяем коннекторы

Подденьте разъем шлейфа дисплейного модуля, коаксиальный кабель.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Xiaomi Redmi 7, Шаг 17/1 Как разобрать Xiaomi Redmi 7, Шаг 17/2

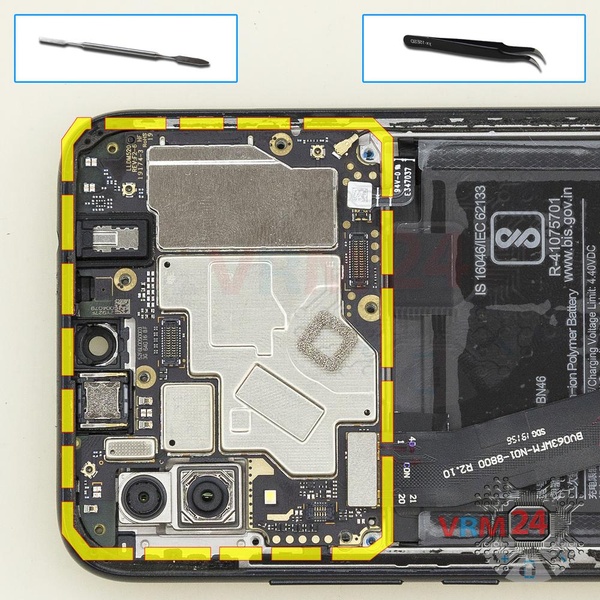

Шаг 17. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Xiaomi Redmi 7, Шаг 18/1 Как разобрать Xiaomi Redmi 7, Шаг 18/2

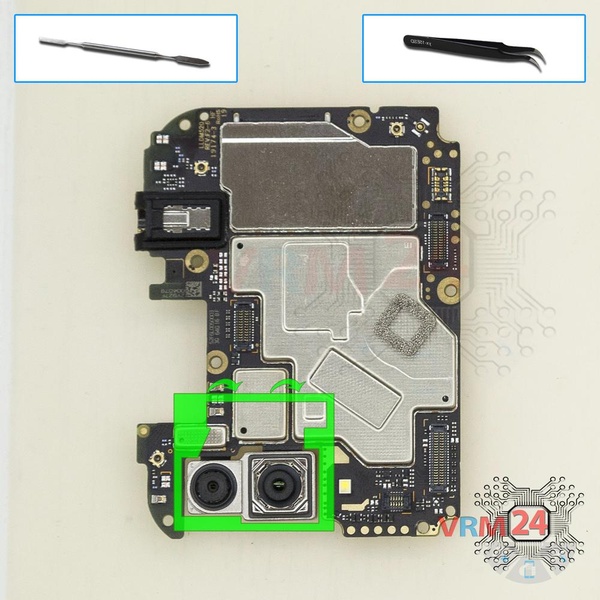

Шаг 18. Отсоединяем камеры

Подденьте разъемы на материнской плате и снимите две тыльные камеры.

Подробные видео инструкции по разборке и ремонту Xiaomi Redmi 7 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут. Наше руководство подходит для всех моделей Xiaomi Redmi 7 — Ксиоми РедМи 7, выпущенных для рынков разных стран.
