Сложность разборки:
Средняя

Рекомендованные инструменты

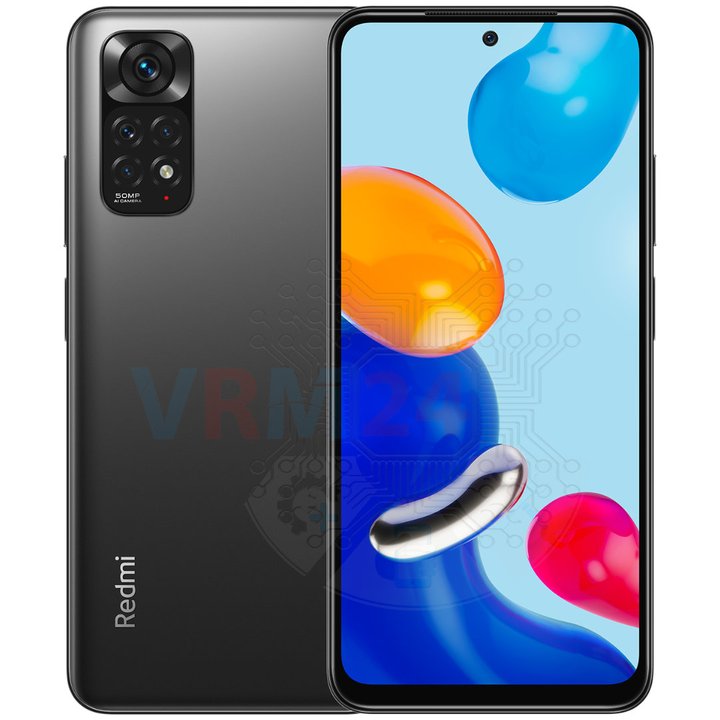

Разборка/Ремонт мобильного девайса Xiaomi Redmi Note 11S (Ксиоми РедМи Нот 11эс 2201117SG) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Xiaomi Redmi Note 11S, Шаг 1/1

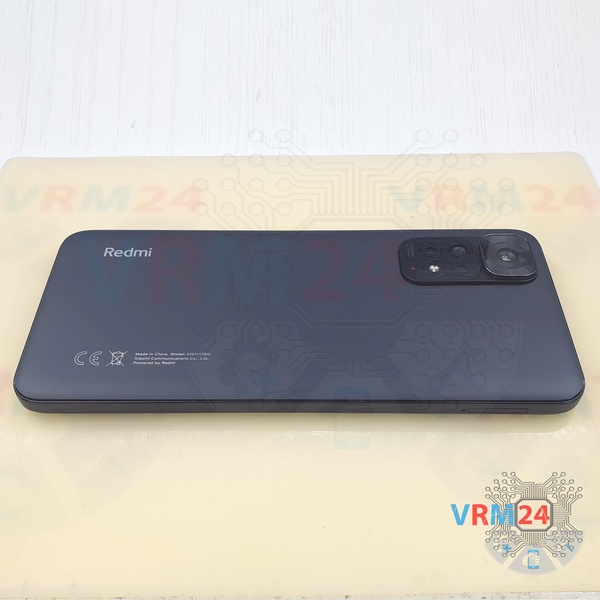

Шаг 1. Перед тем, как приступить к разборке

⚠️️ Перед разборкой не забудьте выключить телефон.


Как разобрать Xiaomi Redmi Note 11S, Шаг 2/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 2/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 2/3 Как разобрать Xiaomi Redmi Note 11S, Шаг 2/4

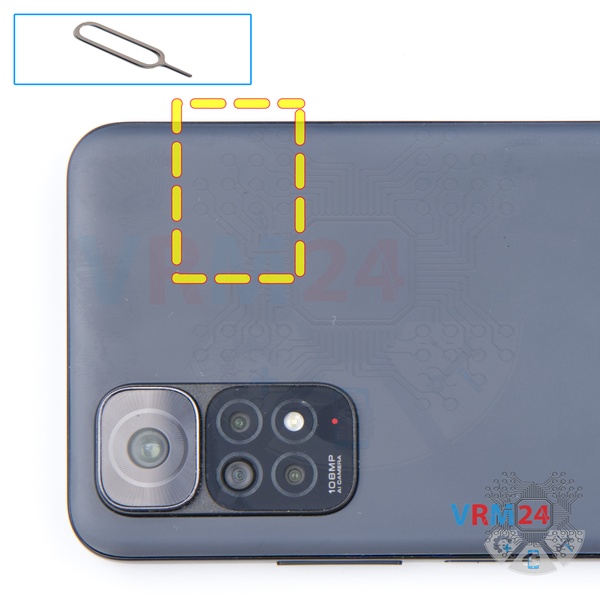

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Xiaomi Redmi Note 11S, Шаг 3/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 3/2

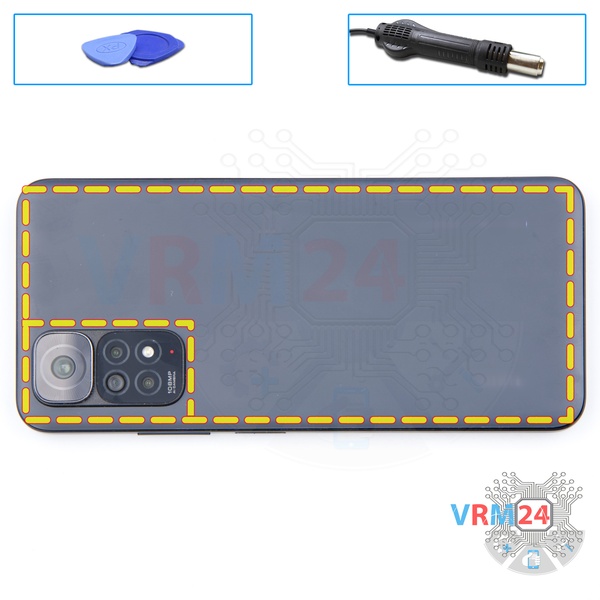

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.


Как разобрать Xiaomi Redmi Note 11S, Шаг 4/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 4/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 4/3 Как разобрать Xiaomi Redmi Note 11S, Шаг 4/4

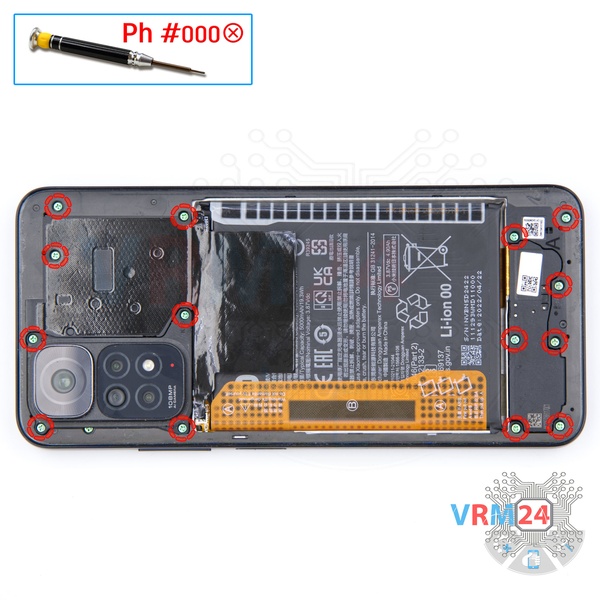

Шаг 4. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 14 винтов.


Как разобрать Xiaomi Redmi Note 11S, Шаг 5/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 5/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 5/3

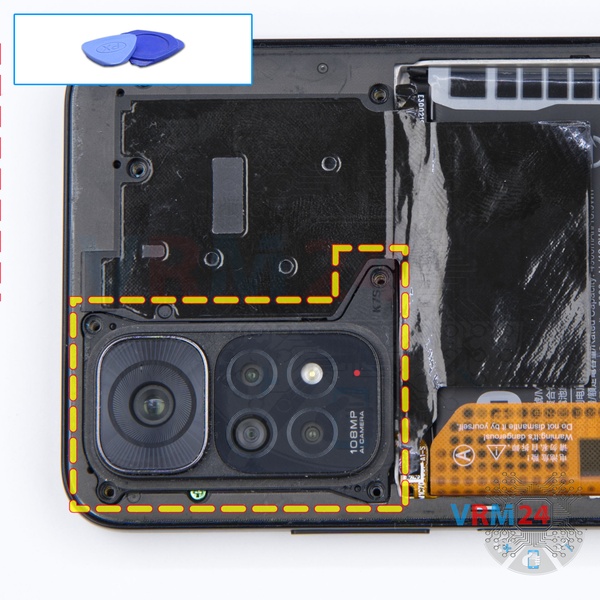

Шаг 5. Открываем крышку

Подденьте за край, чтобы открыть крышку камер. Эта крышка защищает объективы тыльных камер. Также крышка скрывает два винта.


Как разобрать Xiaomi Redmi Note 11S, Шаг 6/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 6/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 6/3

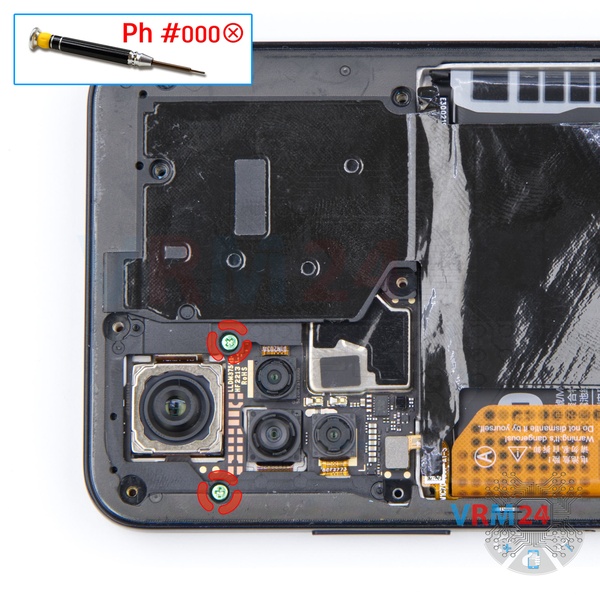

Шаг 6. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта.


Как разобрать Xiaomi Redmi Note 11S, Шаг 7/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 7/2

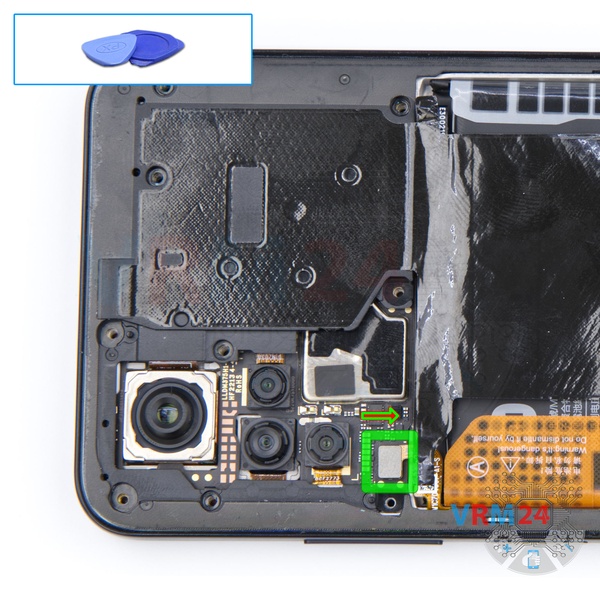

Шаг 7. Отсоединяем коннектор

Отсоедините разъем датчика отпечатков пальцев. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать каких-либо повреждений, потому что материнская плата все еще запитана от батареи.


Как разобрать Xiaomi Redmi Note 11S, Шаг 8/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 8/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 8/3 Как разобрать Xiaomi Redmi Note 11S, Шаг 8/4 Как разобрать Xiaomi Redmi Note 11S, Шаг 8/5 Как разобрать Xiaomi Redmi Note 11S, Шаг 8/6

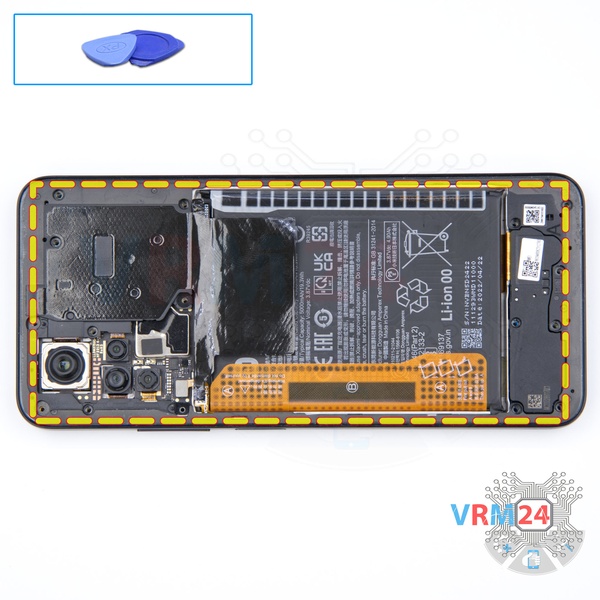

Шаг 8. Открываем среднюю крышку

Мы должны поместить крышку камер в среднюю крышку, чтобы защитить камеры, когда мы начнем открывать среднюю крышку. Проводите инструментом по краю, отсоедините защелки и снимите среднюю крышку с датчиком отпечатков пальцев и антенными площадками и дорожками. Средняя крышка защищает печатные платы (PCB).

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.


Как разобрать Xiaomi Redmi Note 11S, Шаг 9/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 9/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 9/3

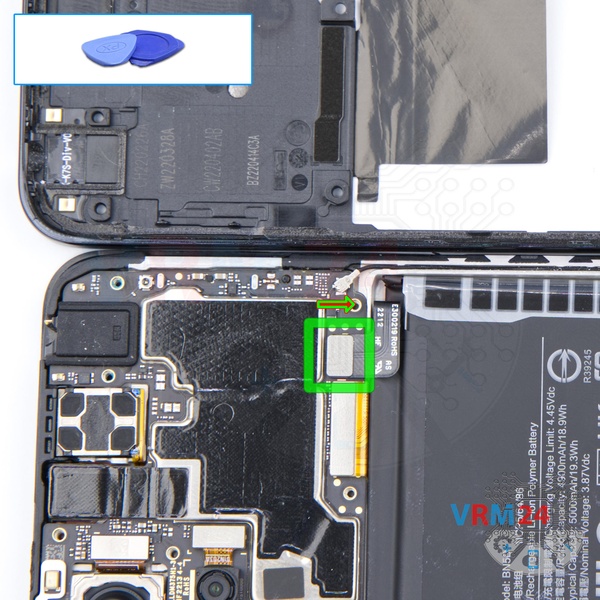

Шаг 9. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Xiaomi Redmi Note 11s 2201117SG установлен аккумулятор BN5D емкостью 5000 мАч.


Как разобрать Xiaomi Redmi Note 11S, Шаг 10/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 10/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 10/3

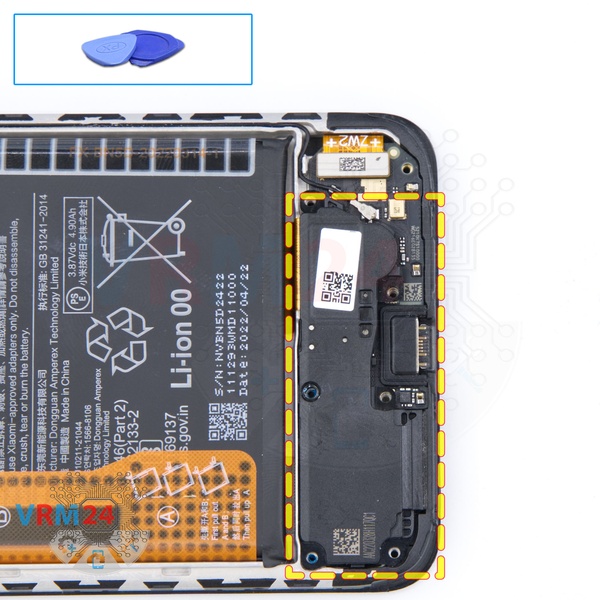

Шаг 10. Отсоединяем динамик

Отсоединяем крышку с полифоническим (музыкальным) динамиком.


Как разобрать Xiaomi Redmi Note 11S, Шаг 11/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 11/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 11/3

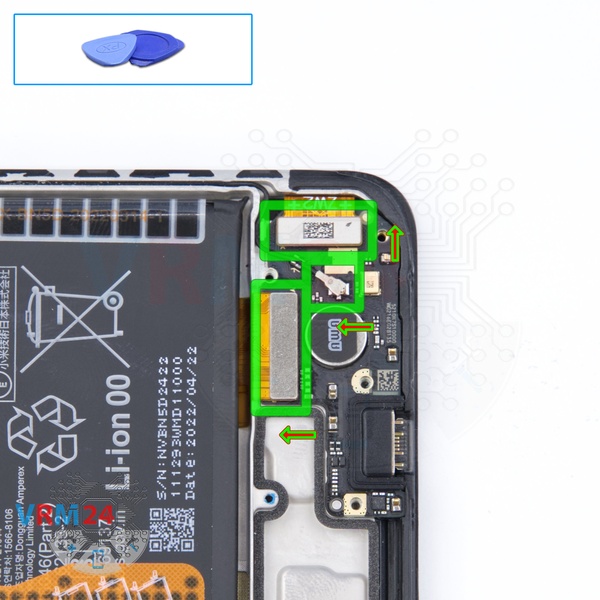

Шаг 11. Отсоединяем коннекторы

Отсоедините разъемы коаксиального кабеля, шлейфа модуля дисплея и межплатного шлейфа.

⚠️️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.


Как разобрать Xiaomi Redmi Note 11S, Шаг 12/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 12/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 12/3 Как разобрать Xiaomi Redmi Note 11S, Шаг 12/4

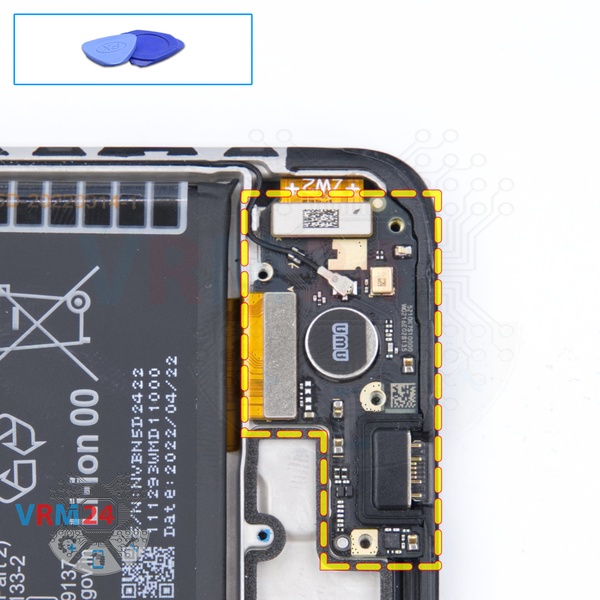

Шаг 12. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Xiaomi Redmi Note 11S, Шаг 13/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 13/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 13/3 Как разобрать Xiaomi Redmi Note 11S, Шаг 13/4 Как разобрать Xiaomi Redmi Note 11S, Шаг 13/5

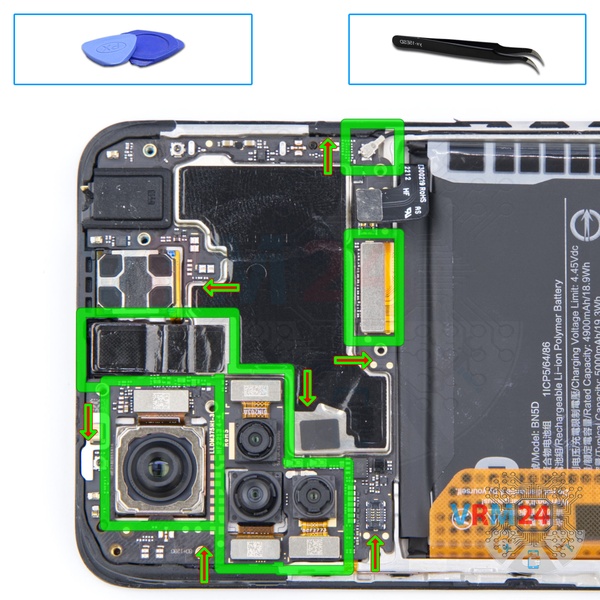

Шаг 13. Отсоединяем камеры

Подденьте разъемы межплатного шлейфа и коаксиального кабеля. Также отключите разъемы, снимите четыре тыльные камеры и одну фронтальную (селфи) камеру. Фронтальная камера также приклеена медной пленкой для пассивного теплоотведения.


Как разобрать Xiaomi Redmi Note 11S, Шаг 14/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 14/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 14/3

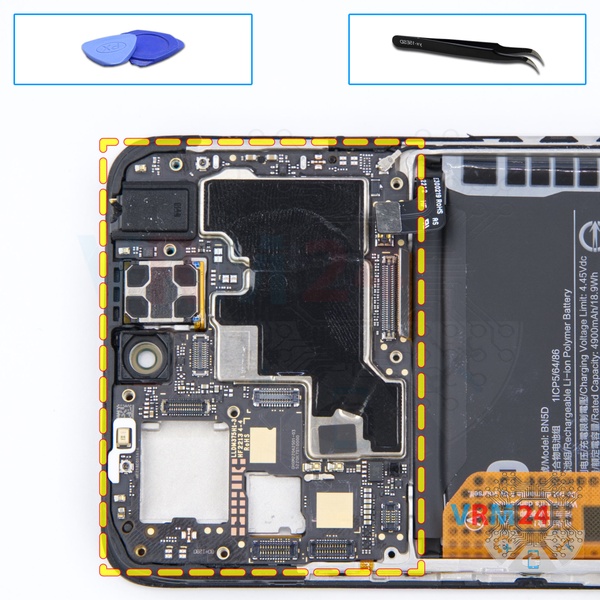

Шаг 14. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Xiaomi Redmi Note 11S, Шаг 15/1 Как разобрать Xiaomi Redmi Note 11S, Шаг 15/2 Как разобрать Xiaomi Redmi Note 11S, Шаг 15/3

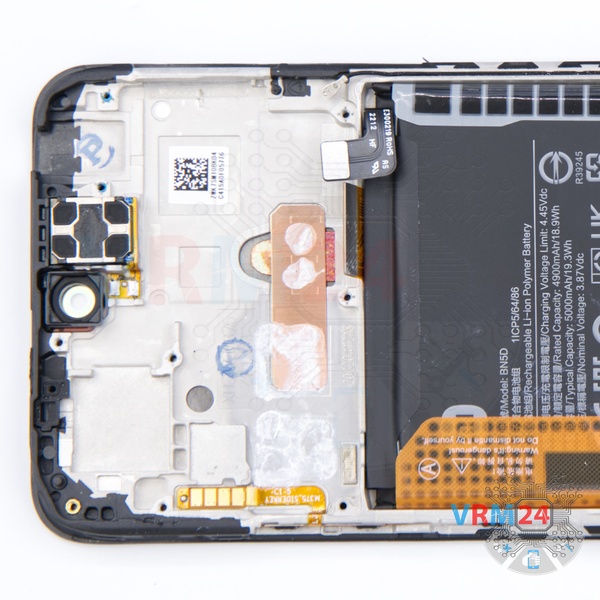

Шаг 15. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, боковые кнопки, коаксиальный кабель, аккумулятор и вибромотор.

Подробные видео инструкции по разборке и ремонту Xiaomi Redmi Note 11S от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 15 минут. Наше руководство подходит для всех моделей Xiaomi Redmi Note 11S — Хаоми РедМи Нот 11S 2201117SG, выпущенных для рынков разных стран.
