Сложность разборки:
Средняя

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Xiaomi Redmi Note 9 Pro (Ксиоми РедМи Нот 9 Про M2003J6B2G) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 2/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 2/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 2/3

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем слот Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 3/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 3/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 3/3 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 3/4

Шаг 3. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Не допускайте попадания жидкости во внутрь смартфона. Весь процесс, содержащий больше деталей и особенностей расклейки, можно посмотреть в нашем видео в конце страницы.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 4/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 4/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 4/3

Шаг 4. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 11 винтов.

⚠️ Старайтесь контролировать и производить все действия внимательно, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 5/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 5/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 5/3

Шаг 5. Открываем крышку

Отсоединяем крышку с антеннами - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ На верхней крышке видно металлизированное напыление на пластике в виде дорожек и контактных площадок, это антенны Wi-Fi, Bluetooth и GPS.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на крышке, совпадали и соприкасались, иначе возможна потеря сигнала или сигнал может быть очень слабым.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 6/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 6/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 6/3

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

ℹ️️ В модели Xiaomi Redmi Note 9 Pro, установлен аккумулятор (АКБ) BN53 емкостью 5020 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 7/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 7/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 7/3

Шаг 7. Откручиваем винты

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 7 винтов.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 8/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 8/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 8/3

Шаг 8. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 9/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 9/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 9/3 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 9/4

Шаг 9. Отсоединяем субплату

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 10/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 10/2

Шаг 10. Отсоединяем коннектор

Отсоединяем коннектор коаксиального кабеля на суб-плате.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 11/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 11/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 11/3

Шаг 11. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон и вибромотор, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 12/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 12/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 12/3

Шаг 12. Отсоединяем камеры

Отсоединяем коннекторы на печатной плате и снимаем сборку из четырех тыловых камер.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 13/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 13/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 13/3

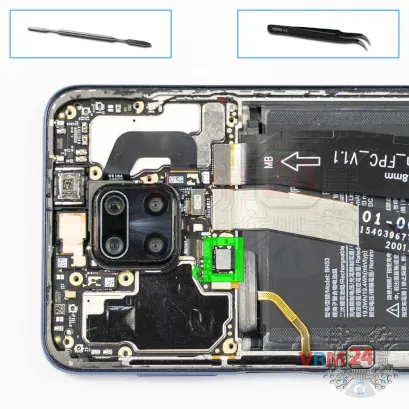

Шаг 13. Отсоединяем фронтальную камеру

Подденьте разъем на материнской плате. Снимите фронтальную (селфи) камеру.

⚠️️ Старайтесь не трогать камеру. Камера очень хрупкая! Если вы оставите отпечатки или другие следы на объективе, его будет достаточно сложно очистить, а качество изображений может ухудшиться.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 14/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 14/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 14/3

Шаг 14. Откручиваем винт

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 1 винт фиксирующий печатную плату.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 15/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 15/2

Шаг 15. Отсоединяем коннекторы

Подденьте разъемы шлейфа боковых кнопок и шлейфа модуля дисплея.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 16/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 16/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 16/3

Шаг 16. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 17/1 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 17/2 Как разобрать Xiaomi Redmi Note 9 Pro, Шаг 17/3

Шаг 17. В рамке дисплейного модуля

В рамке дисплейного модуля остались: аккумуляторная батарея, слуховой динамик, коаксиальный кабель, вибромотор.

Подробные видео инструкции по разборке и ремонту Xiaomi Redmi Note 9 Pro от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут. Наше руководство подходит для всех моделей Xiaomi Redmi Note 9 Pro — Ксиаоми Редми Нот 9 Про M2003J6B2G, выпущенных для рынков разных стран.
