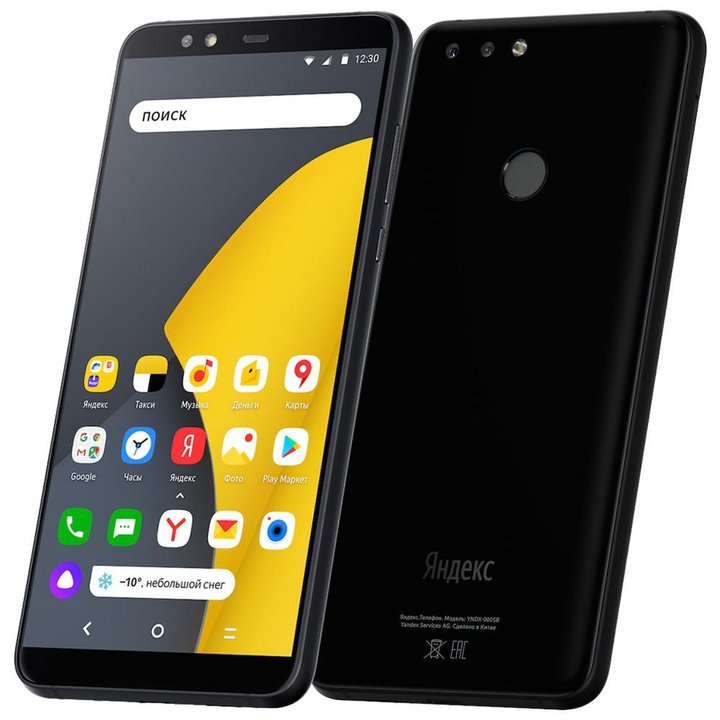

Разборка/Ремонт мобильного девайса Yandex.Phone (ЯндексФон) с описанием каждого шага и необходимого набора инструментов.

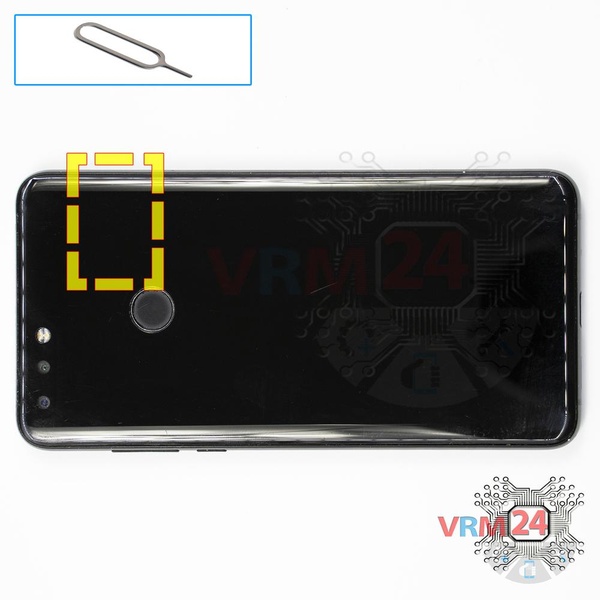

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

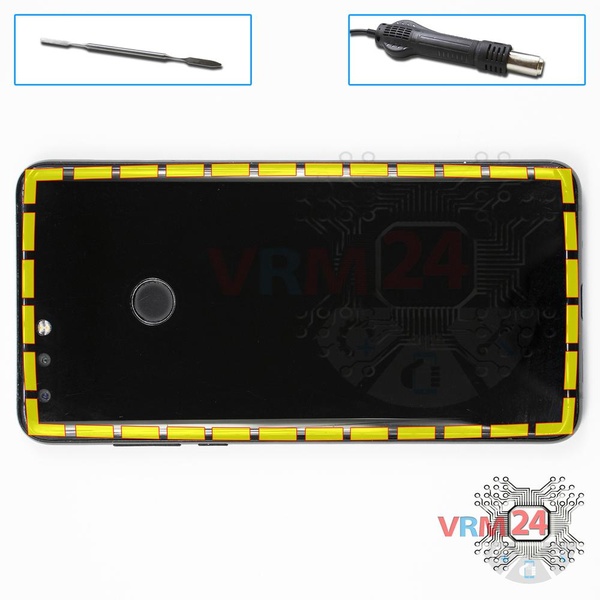

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

⚠️️ Обратите внимание! Корпус дактилоскопического датчика слегка приклеен к задней крышке.

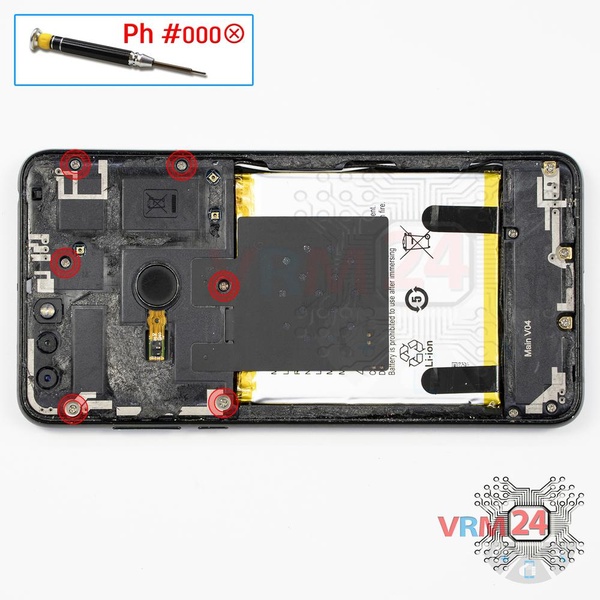

С помощью отвертки (Phillips 1,5 мм PH #000) открутите шесть винтов.

Подденьте за край и переверните крышку с дорожками антенн.

После этого отсоедините разъем шлейфа датчика отпечатков пальцев. Старайтесь поднимать крышку за края и ничего не просовывать между ними, чтобы случайно не задеть и не закоротить что-либо на печатной плате.

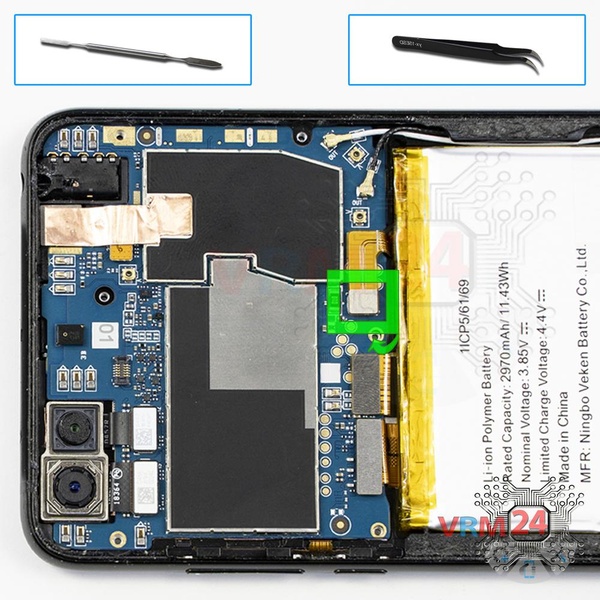

Отсоедините разъем аккумулятора. Модель аккумулятора имеет название модели устройства Yandex.Phone.

Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания во время разборки.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Название модели аккумулятора Яндекс.Телефона такое же, емкостью 2970 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

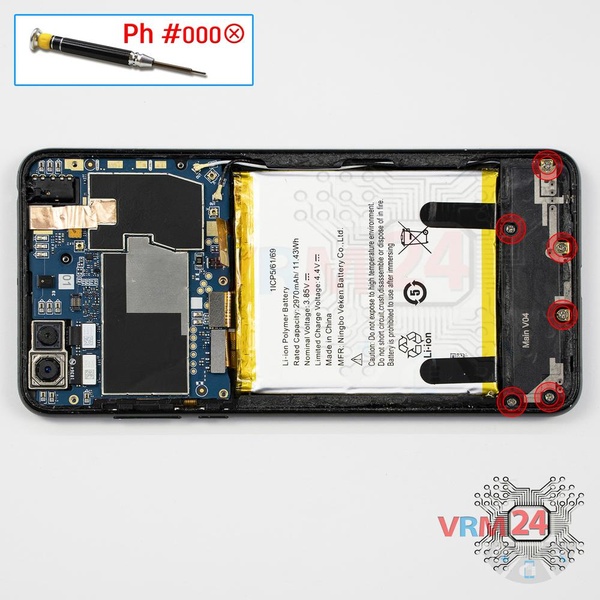

С помощью отвертки (Phillips 1,5 мм PH #000) открутите шесть винтов.

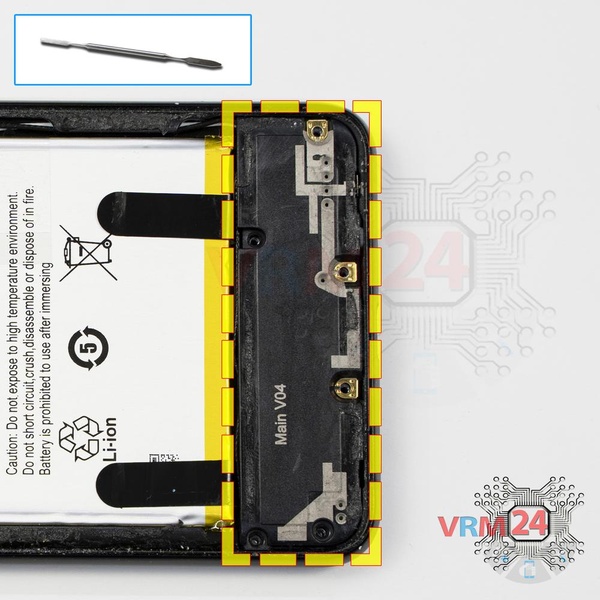

Отсоединяем нижний блок с полифоническим (музыкальным) динамиком и дорожками антенн.

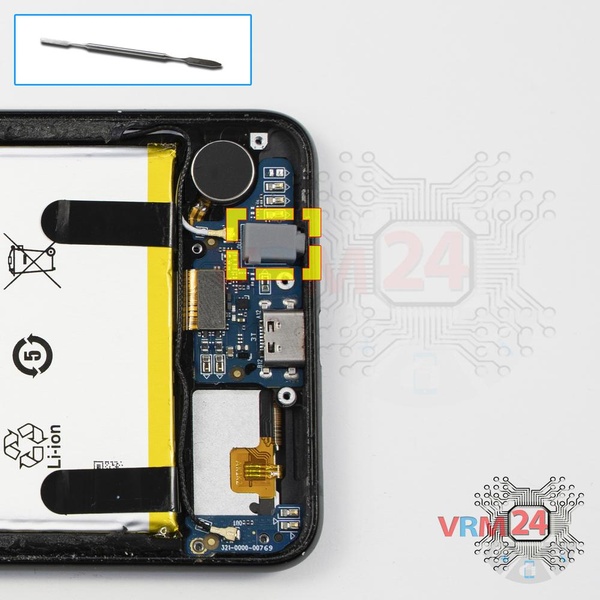

Осторожно снимите крышку микрофона.

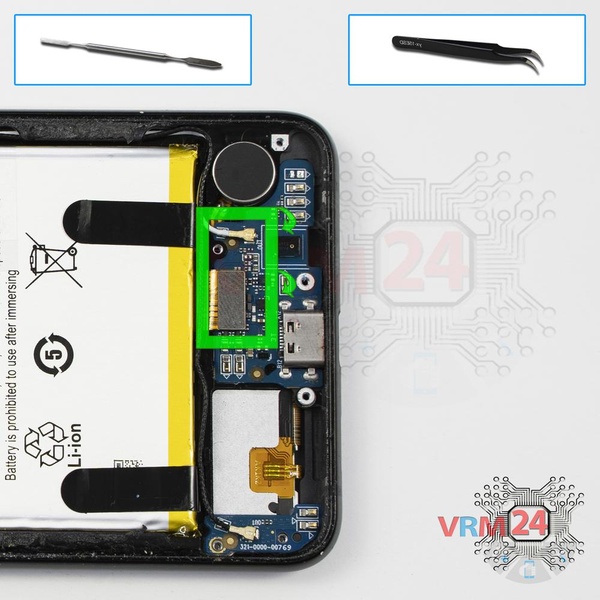

Подденьте разъемы межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

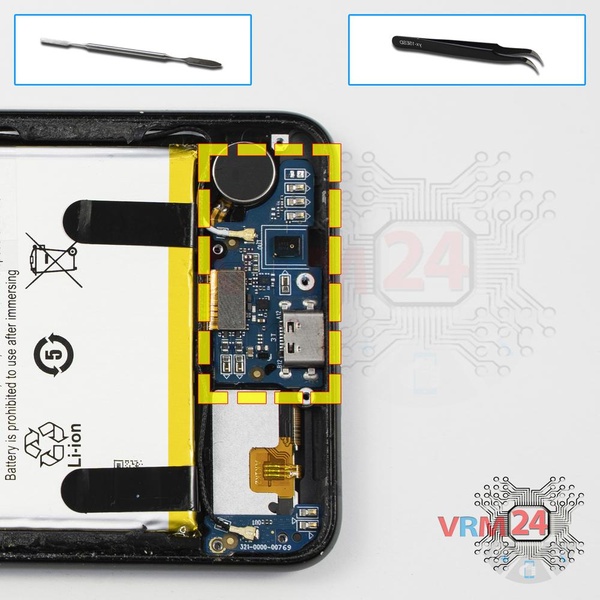

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

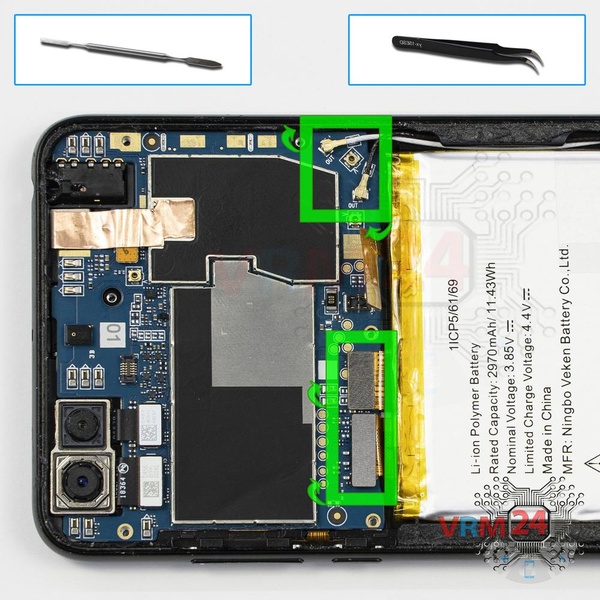

Подденьте разъемы шлейфа дисплейного модуля, межплатного шлейфа и двух коаксиальных кабелей.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

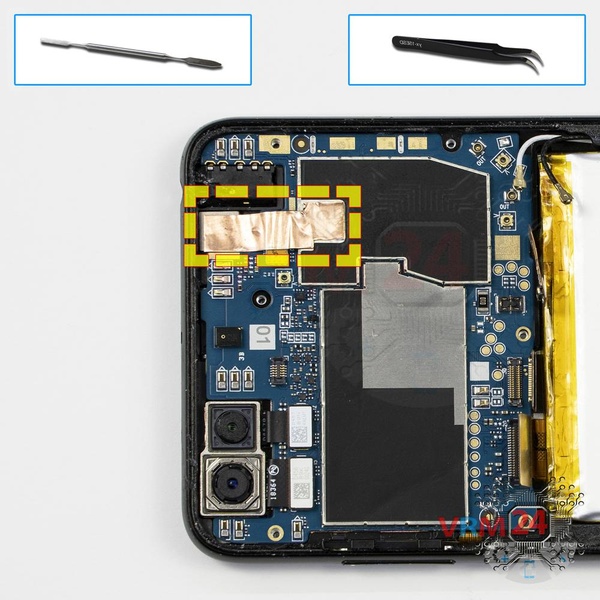

Отклейте медную пленку, закрывающую фронтальную камеру. Отсоедините разъемы и снимите две тыльные камеры и одну фронтальную (селфи) камеру.

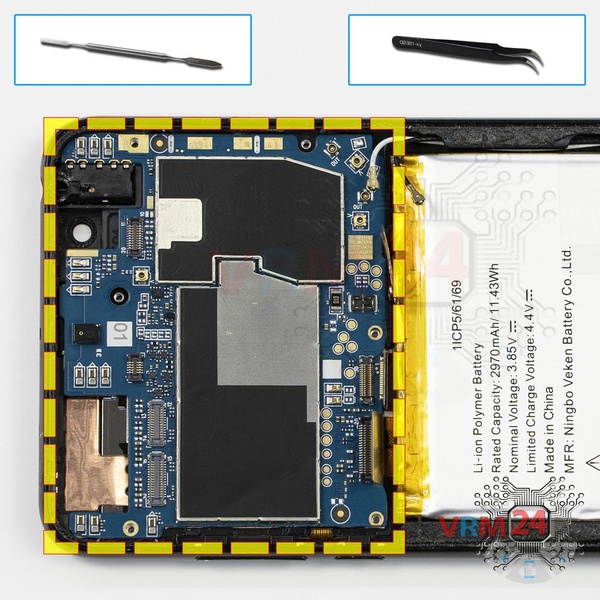

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

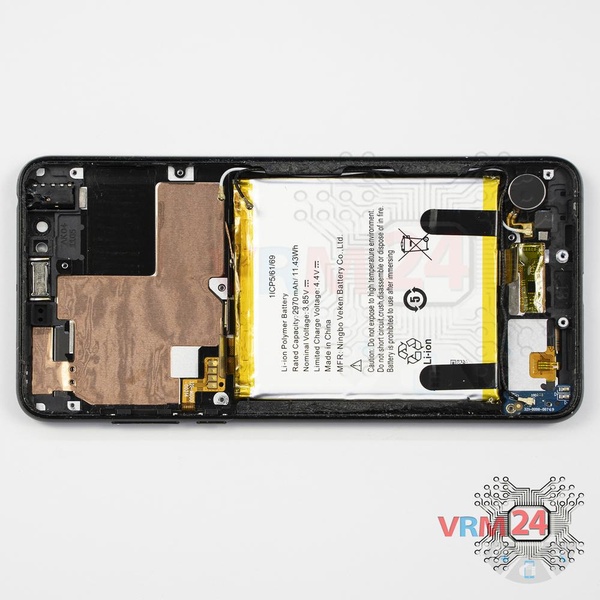

ℹ️️ В рамке дисплея остались: разговорный динамик, батарея, вибромотор, небольшая плата, коаксиальные кабели.
