Сложность разборки:
Легко
Время разборки:
9 мин

Рекомендованные инструменты

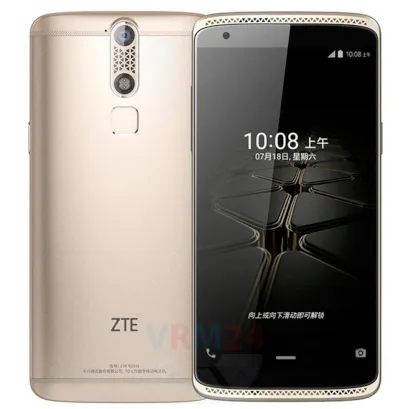

Разборка/Ремонт мобильного девайса ZTE Axon Mini (ЗТЕ Аксон мини) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать ZTE Axon Mini, Шаг 1/1 Как разобрать ZTE Axon Mini, Шаг 1/2

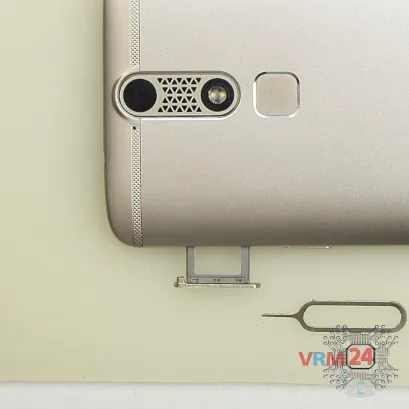

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать ZTE Axon Mini, Шаг 2/1 Как разобрать ZTE Axon Mini, Шаг 2/2

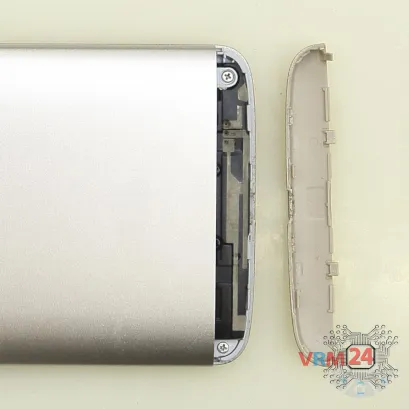

Шаг 2. Открываем крышку

Подденьте за край и снимите крышку, скрывающую винты, крепящие заднюю крышку.


Как разобрать ZTE Axon Mini, Шаг 3/1 Как разобрать ZTE Axon Mini, Шаг 3/2

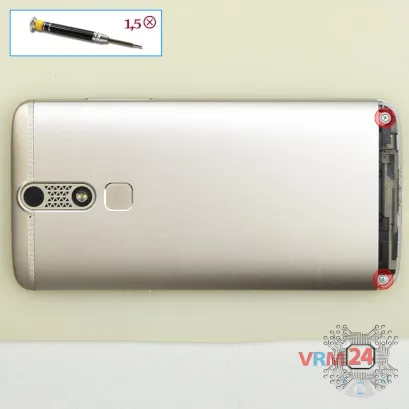

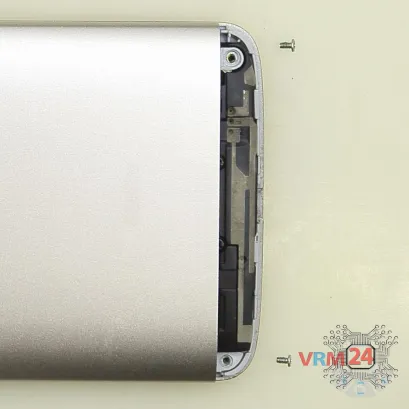

Шаг 3. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) открутите два винта, крепящих заднюю крышку.


Как разобрать ZTE Axon Mini, Шаг 4/1 Как разобрать ZTE Axon Mini, Шаг 4/2

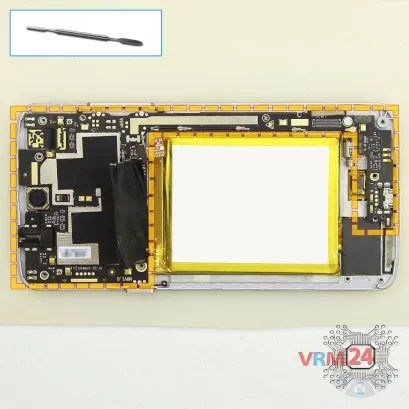

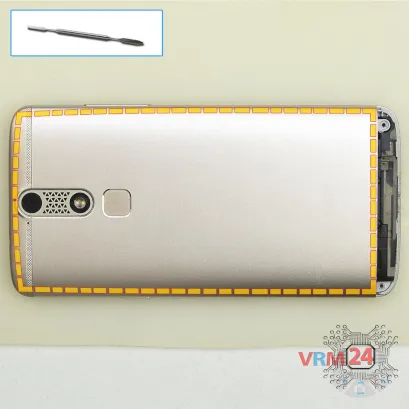

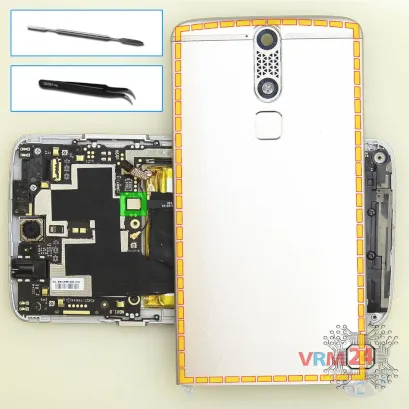

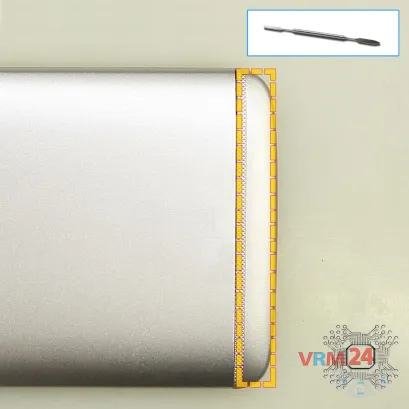

Шаг 4. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.


Как разобрать ZTE Axon Mini, Шаг 5/1 Как разобрать ZTE Axon Mini, Шаг 5/2

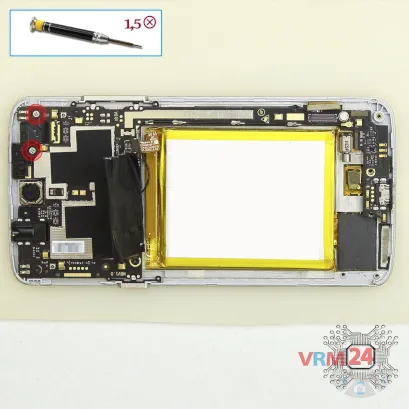

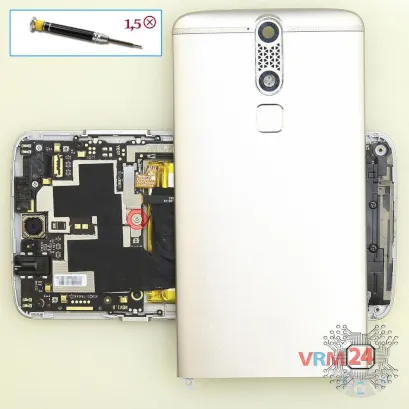

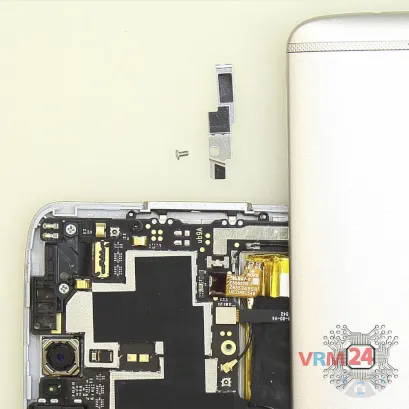

Шаг 5. Отсоединяем фиксатор

С помощью отвертки (Phillips 1,5 мм PH #000) открутите один винт и снимите фиксатор, удерживающий разъемы.


Как разобрать ZTE Axon Mini, Шаг 6/1 Как разобрать ZTE Axon Mini, Шаг 6/2 Как разобрать ZTE Axon Mini, Шаг 6/3

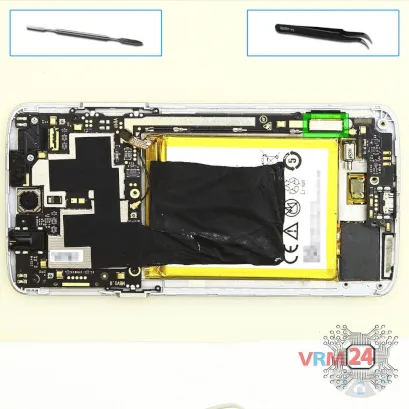

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели ZTE Axon Mini установлен аккумулятор Li3928T44P8h475371 емкостью 2800 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать ZTE Axon Mini, Шаг 7/1 Как разобрать ZTE Axon Mini, Шаг 7/2 Как разобрать ZTE Axon Mini, Шаг 7/3

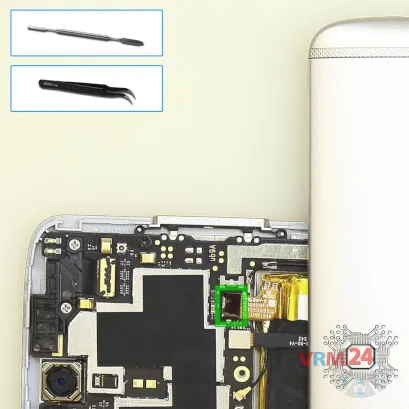

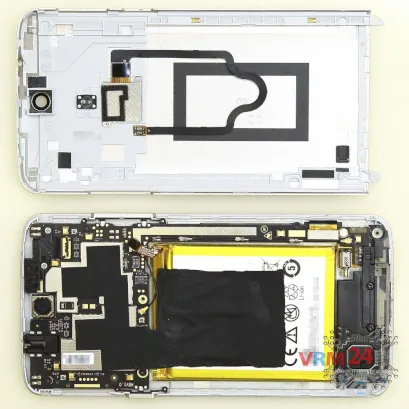

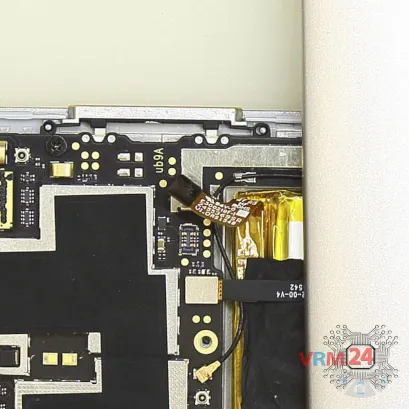

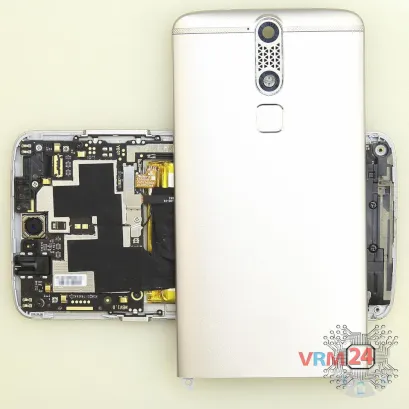

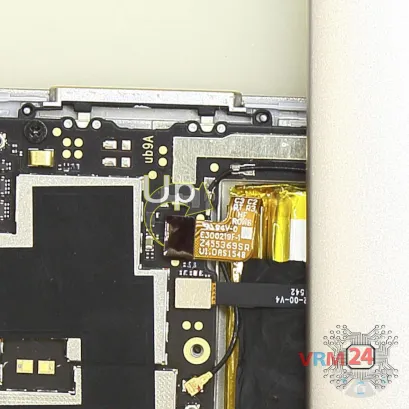

Шаг 7. Отсоединяем коннектор

Подденьте разъем датчика отпечатков пальцев и снимите заднюю крышку.


Как разобрать ZTE Axon Mini, Шаг 8/1 Как разобрать ZTE Axon Mini, Шаг 8/2

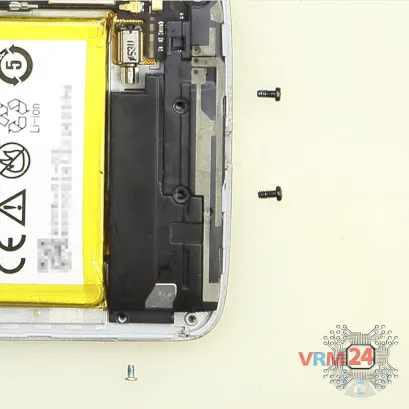

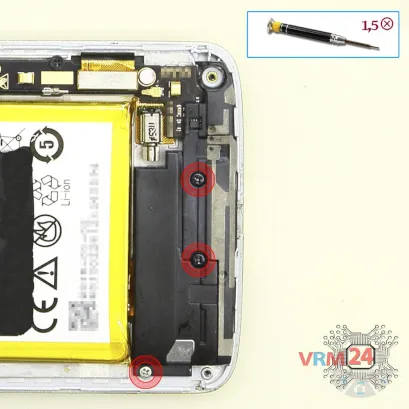

Шаг 8. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) открутите три винта.


Как разобрать ZTE Axon Mini, Шаг 9/1 Как разобрать ZTE Axon Mini, Шаг 9/2

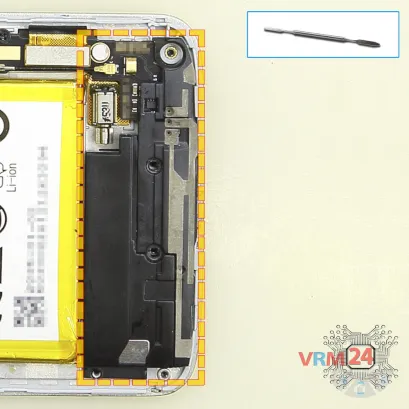

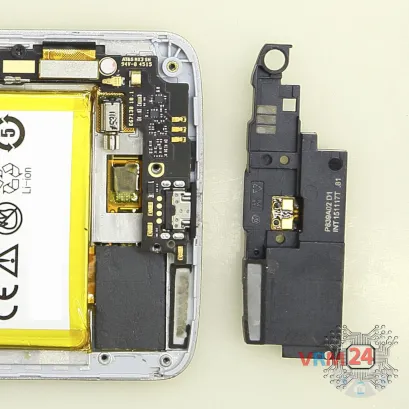

Шаг 9. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.


Как разобрать ZTE Axon Mini, Шаг 10/1 Как разобрать ZTE Axon Mini, Шаг 10/2 Как разобрать ZTE Axon Mini, Шаг 10/3

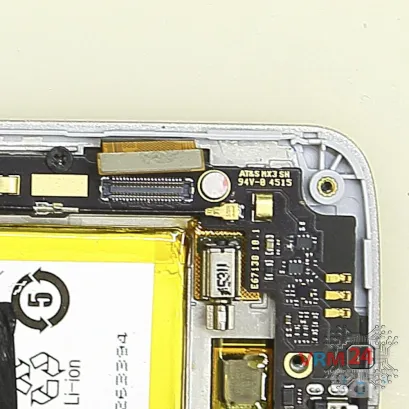

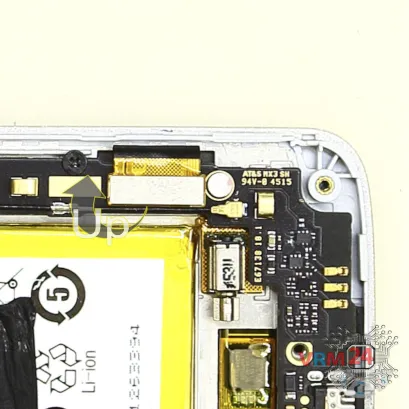

Шаг 10. Отсоединяем коннектор

Поднимите разъем модуля дисплея.


Как разобрать ZTE Axon Mini, Шаг 11/1 Как разобрать ZTE Axon Mini, Шаг 11/2

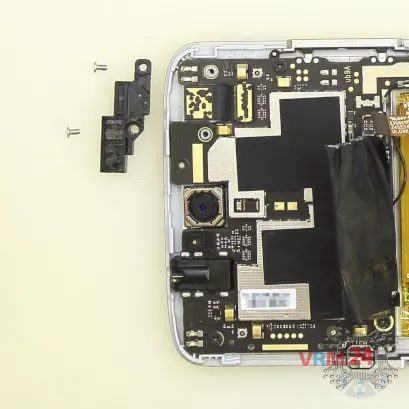

Шаг 11. Отсоединяем фиксатор

С помощью отвертки (Phillips 1,5 мм PH #000) открутите два винта и снимите фиксатор, удерживающий фронтальную (селфи) камеру.


Как разобрать ZTE Axon Mini, Шаг 12/1 Как разобрать ZTE Axon Mini, Шаг 12/2

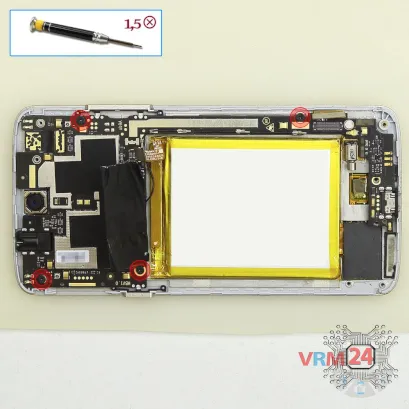

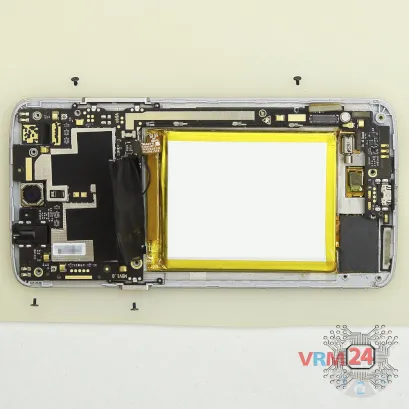

Шаг 12. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH #000) открутите четыре винта, крепящие материнскую плату.


Как разобрать ZTE Axon Mini, Шаг 13/1 Как разобрать ZTE Axon Mini, Шаг 13/2

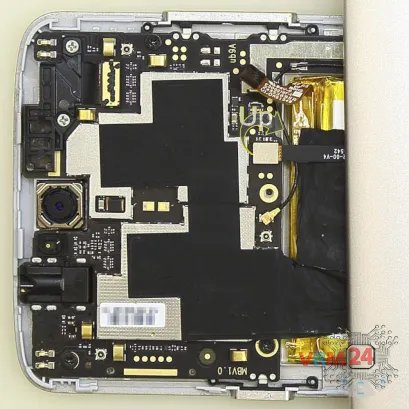

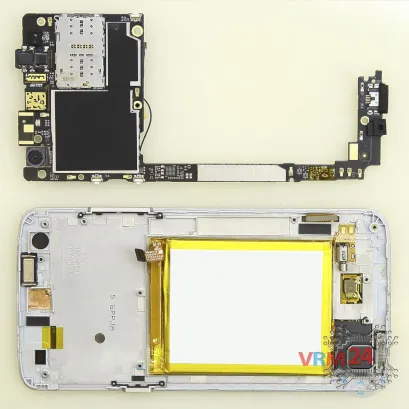

Шаг 13. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать ZTE Axon Mini, Шаг 14/1 Как разобрать ZTE Axon Mini, Шаг 14/2

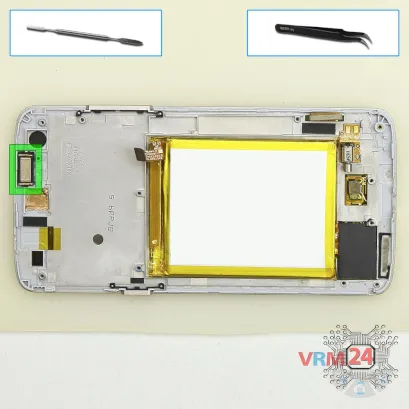

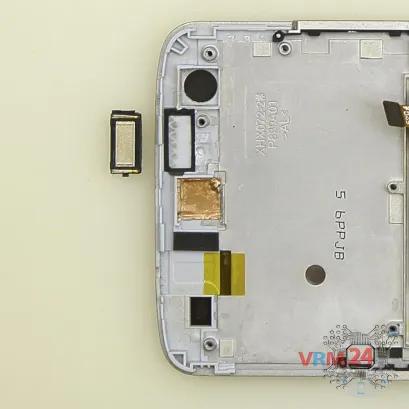

Шаг 14. Отсоединяем слуховой динамик

Подденьте нижнюю часть и снимите разговорный динамик.

⚠️️ Будьте осторожны! Разговорный динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.

Подробные видео инструкции по разборке и ремонту ZTE Axon Mini от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут. Наше руководство подходит для всех моделей ZTE Axon Mini — ЗТЕ Аксон мини, выпущенных для рынков разных стран.
