Шаг 1. Открываем заднюю крышку

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать ZTE Blade A520C, Шаг 2/1 Как разобрать ZTE Blade A520C, Шаг 2/2

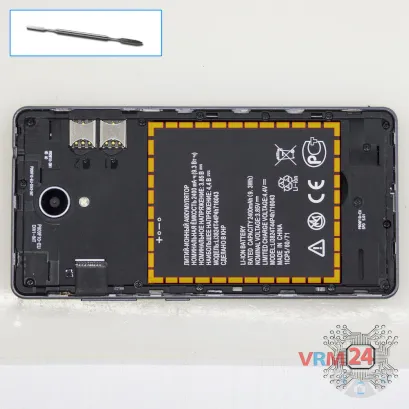

Шаг 2. Отсоединяем АКБ

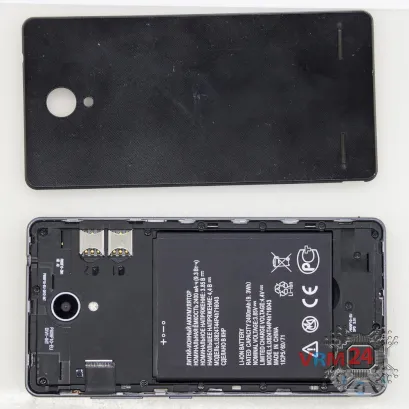

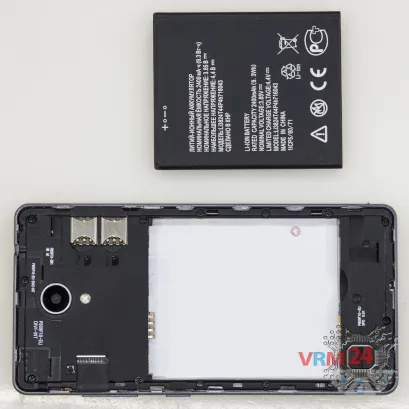

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.

ℹ️️ Модель ZTE Blade A520C имеет аккумулятор Li3824T44P4h716043 емкостью 2400 мАч.


Как разобрать ZTE Blade A520C, Шаг 3/1 Как разобрать ZTE Blade A520C, Шаг 3/2

Шаг 3. Откручиваем винты

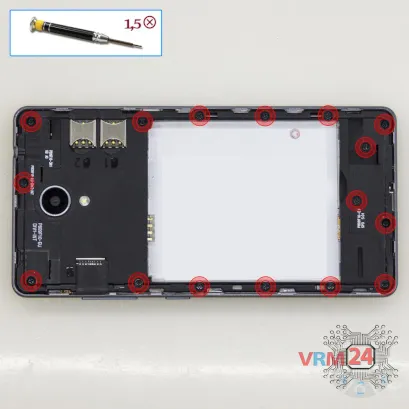

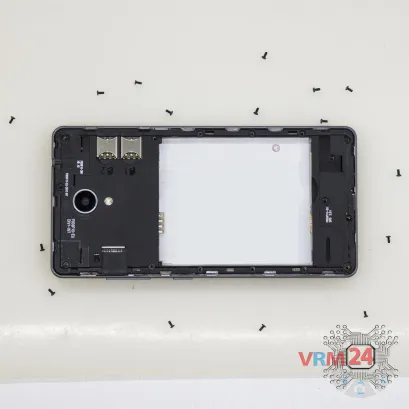

С помощью отвертки (Philips 1,5 мм PH #000) открутите 16 винтов.


Как разобрать ZTE Blade A520C, Шаг 4/1 Как разобрать ZTE Blade A520C, Шаг 4/2

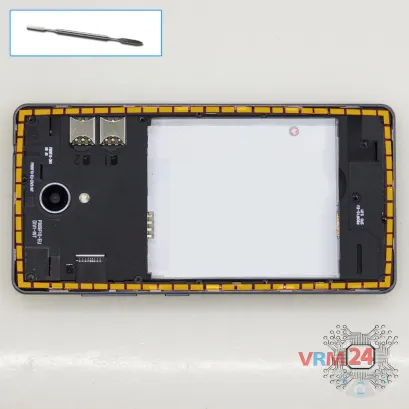

Шаг 4. Открываем среднюю крышку

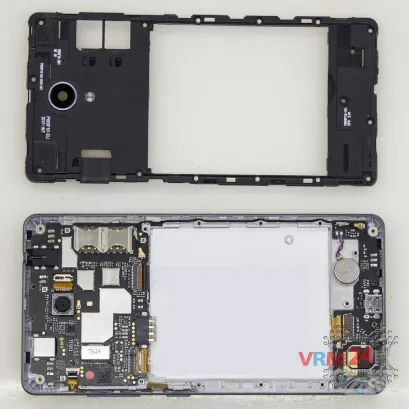

Подденьте за края. Проведите инструментом по краю, отсоедините клипсы и снимите среднюю крышку с динамиком и антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.


Как разобрать ZTE Blade A520C, Шаг 5/1 Как разобрать ZTE Blade A520C, Шаг 5/2

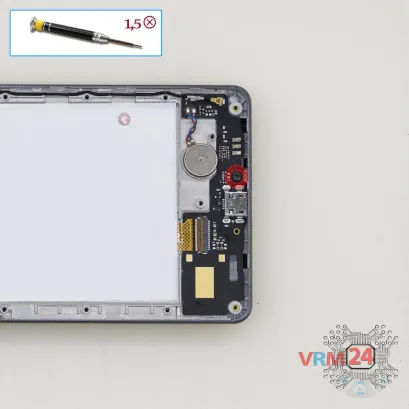

Шаг 5. Откручиваем винт

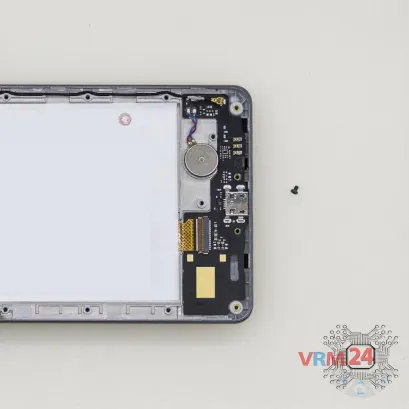

С помощью отвертки (Philips 1,5 мм PH #000) открутите один винт, крепящий субплату.


Как разобрать ZTE Blade A520C, Шаг 6/1 Как разобрать ZTE Blade A520C, Шаг 6/2

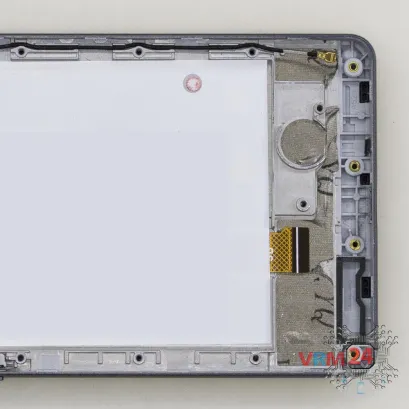

Шаг 6. Отсоединяем коннекторы

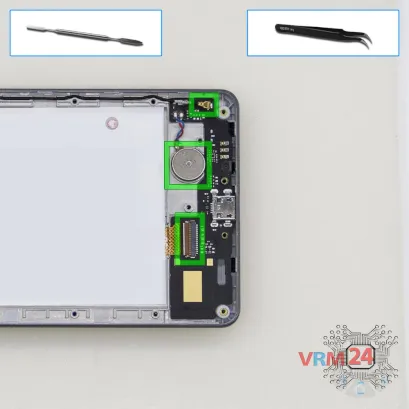

Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа.

Также поддеваем снизу и снимаем вибромотор.

⚠️️ Будьте осторожны! Вибромотор слегка приклеен.


Как разобрать ZTE Blade A520C, Шаг 7/1 Как разобрать ZTE Blade A520C, Шаг 7/2

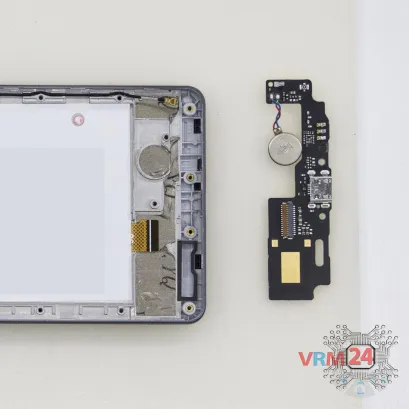

Шаг 7. Отсоединяем субплату

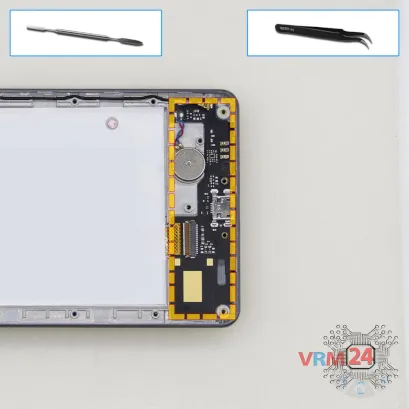

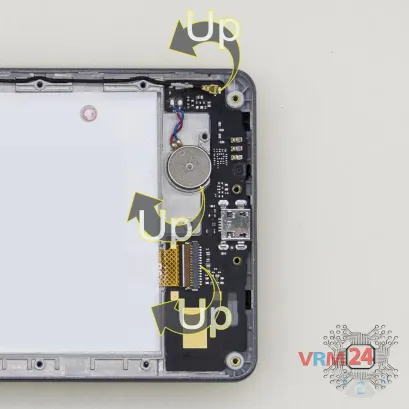

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, вибромотор, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать ZTE Blade A520C, Шаг 8/1 Как разобрать ZTE Blade A520C, Шаг 8/2

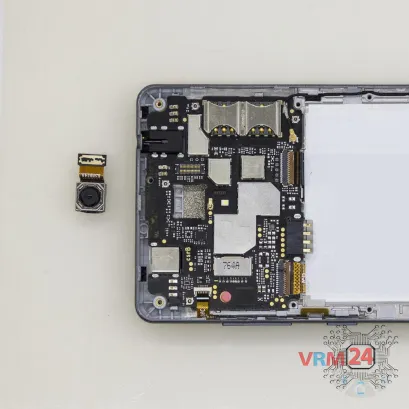

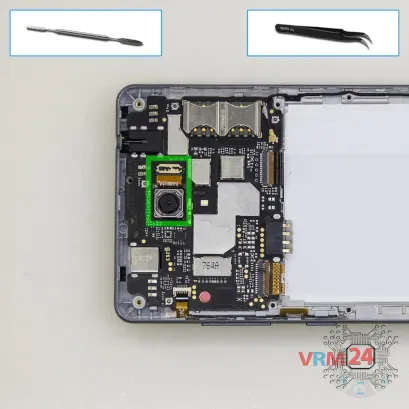

Шаг 8. Отсоединяем основную камеру

Отсоедините разъем на материнской плате и снимите основную камеру.


Как разобрать ZTE Blade A520C, Шаг 9/1 Как разобрать ZTE Blade A520C, Шаг 9/2

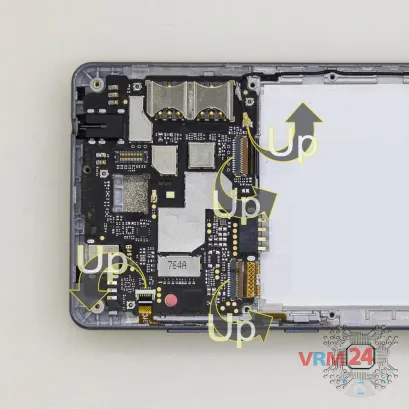

Шаг 9. Отсоединяем коннекторы

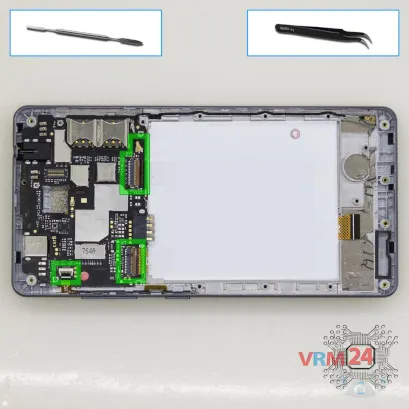

Подденьте разъемы шлейфа боковых кнопок, шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать ZTE Blade A520C, Шаг 10/1 Как разобрать ZTE Blade A520C, Шаг 10/2

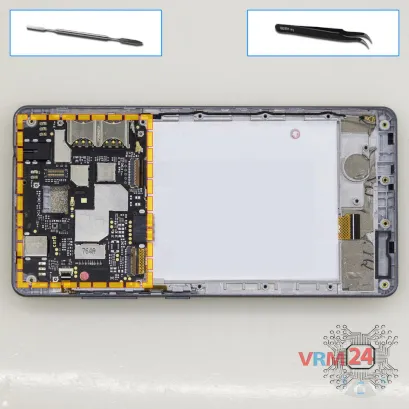

Шаг 10. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать ZTE Blade A520C, Шаг 11/1 Как разобрать ZTE Blade A520C, Шаг 11/2 Как разобрать ZTE Blade A520C, Шаг 11/3

Шаг 11. В рамке дисплейного модуля

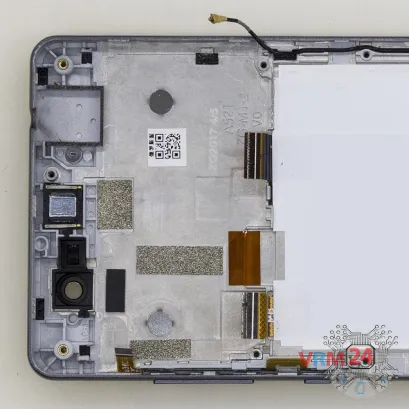

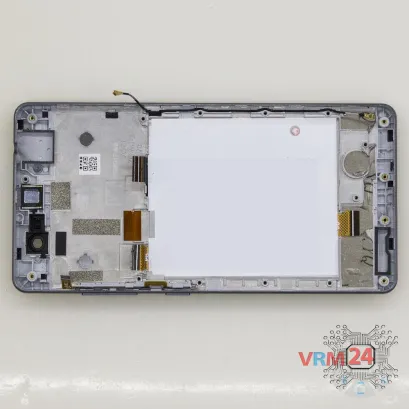

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель.
