Сложность разборки:
Легко
Время разборки:
14 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса ZTE Blade V7 (ЗТЕ Блэйд В7) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать ZTE Blade V7, Шаг 1/1 Как разобрать ZTE Blade V7, Шаг 1/2

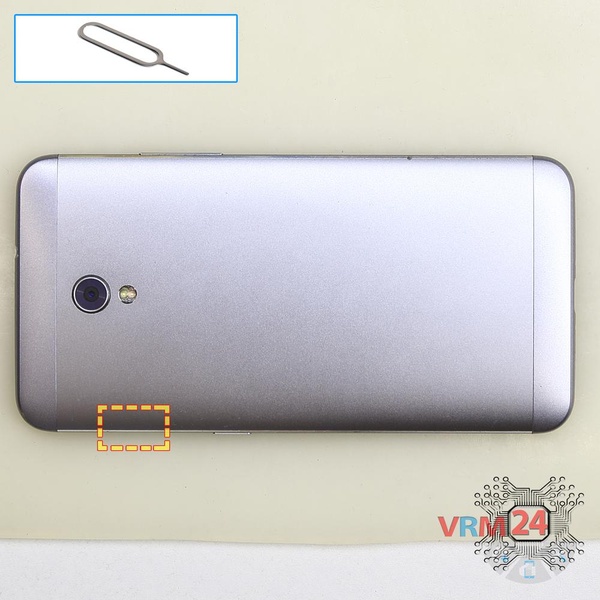

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать ZTE Blade V7, Шаг 2/1 Как разобрать ZTE Blade V7, Шаг 2/2

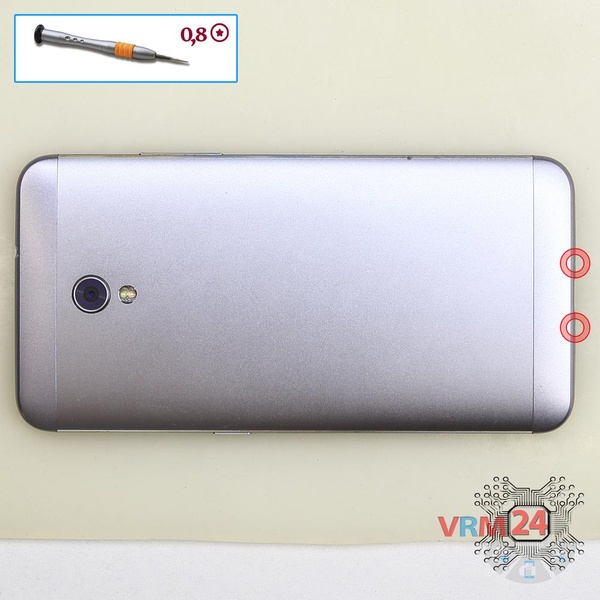

Шаг 2. Откручиваем винты

С помощью отвертки (прецизионной звездообразной 0,8 мм, также известной как Pentalobe) отвинтите/выверните 2 винта на конце телефона.


Как разобрать ZTE Blade V7, Шаг 3/1 Как разобрать ZTE Blade V7, Шаг 3/2

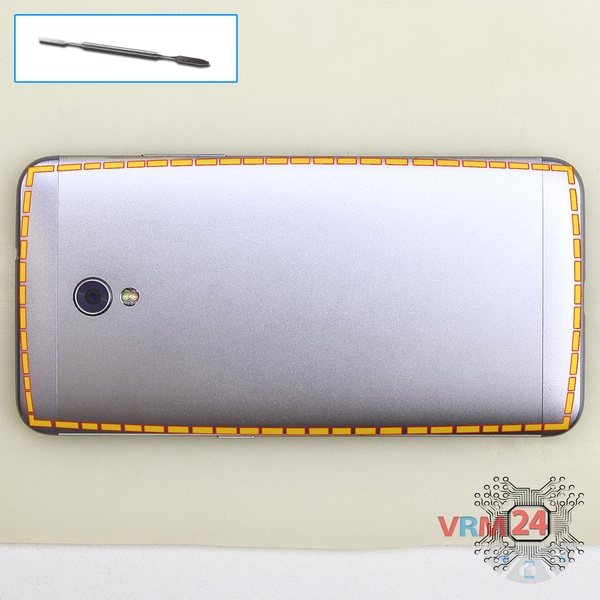

Шаг 3. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

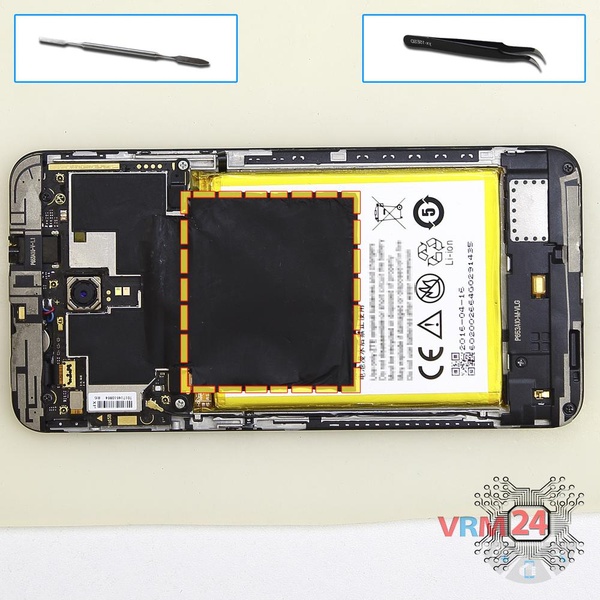

Как разобрать ZTE Blade V7, Шаг 4/1 Как разобрать ZTE Blade V7, Шаг 4/2

Шаг 4. Отсоединяем покрытие

Осторожно отклейте защитную пленку.

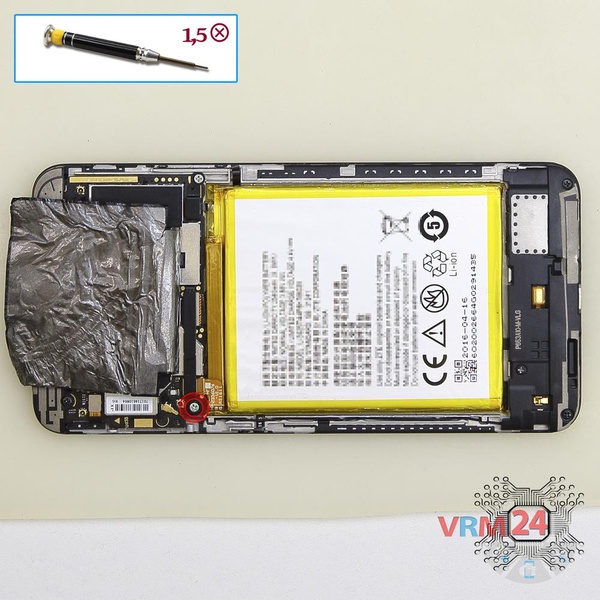

Как разобрать ZTE Blade V7, Шаг 5/1 Как разобрать ZTE Blade V7, Шаг 5/2

Шаг 5. Отсоединяем фиксатор

С помощью отвертки (Phillips 1,5 мм PH #000) открутите один винт и снимите фиксатор, удерживающий разъемы.

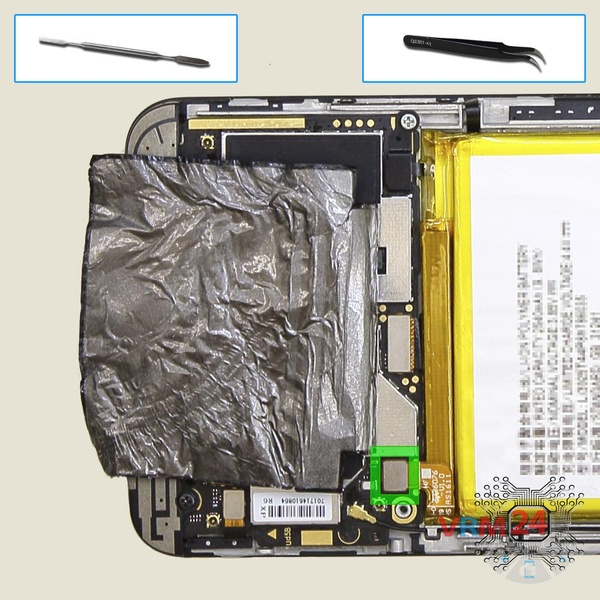

Как разобрать ZTE Blade V7, Шаг 6/1 Как разобрать ZTE Blade V7, Шаг 6/2 Как разобрать ZTE Blade V7, Шаг 6/3

Шаг 6. Отсоединяем АКБ

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель ZTE Blade V7 имеет аккумулятор Li3925T44P8h786035 емкостью 2540 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри.


Как разобрать ZTE Blade V7, Шаг 7/1 Как разобрать ZTE Blade V7, Шаг 7/2

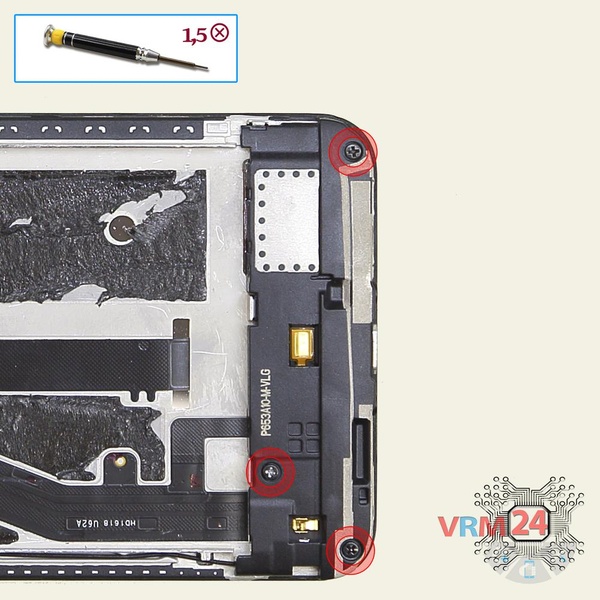

Шаг 7. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH #000) открутите три винта.


Как разобрать ZTE Blade V7, Шаг 8/1 Как разобрать ZTE Blade V7, Шаг 8/2

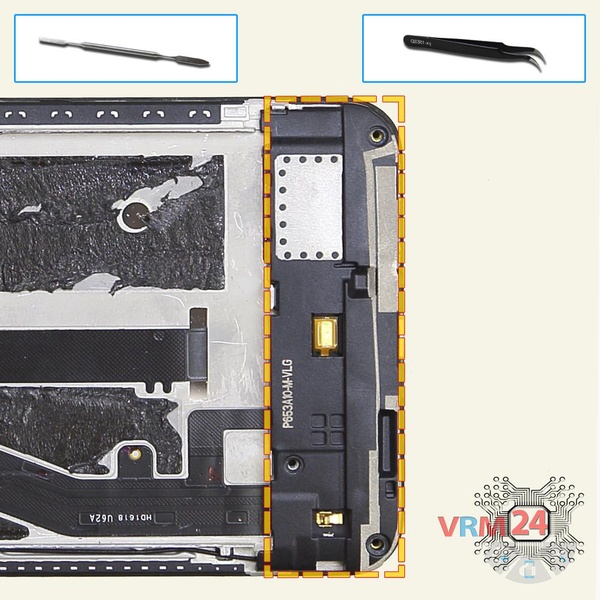

Шаг 8. Отсоединяем динамик

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.


Как разобрать ZTE Blade V7, Шаг 9/1 Как разобрать ZTE Blade V7, Шаг 9/2

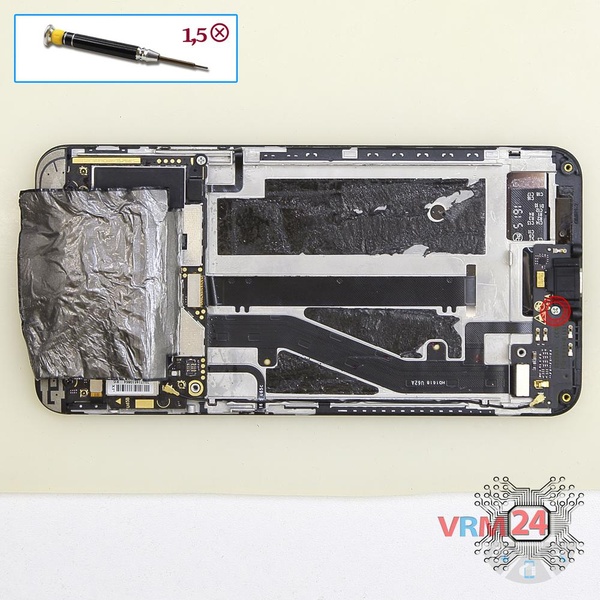

Шаг 9. Откручиваем винт

С помощью отвертки (Philips 1,5 мм PH #000) открутите один винт, крепящий субплату.

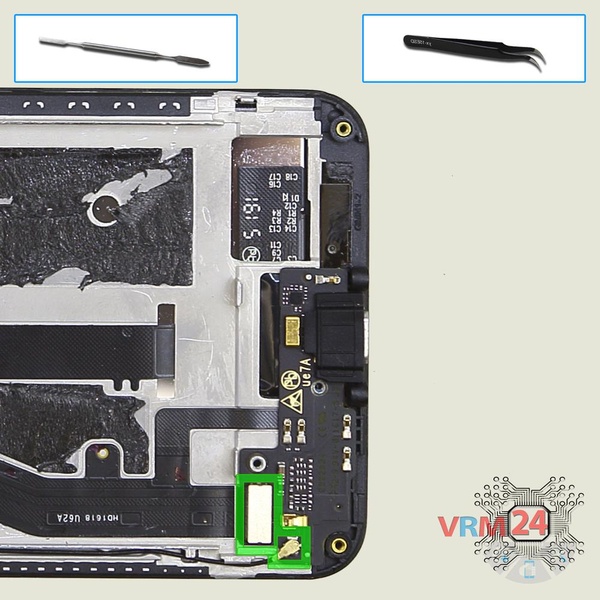

Как разобрать ZTE Blade V7, Шаг 10/1 Как разобрать ZTE Blade V7, Шаг 10/2 Как разобрать ZTE Blade V7, Шаг 10/3

Шаг 10. Отсоединяем коннекторы

Отсоедините разъем коаксиального кабеля, шлейф к материнской плате, на субплате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).


Как разобрать ZTE Blade V7, Шаг 11/1 Как разобрать ZTE Blade V7, Шаг 11/2

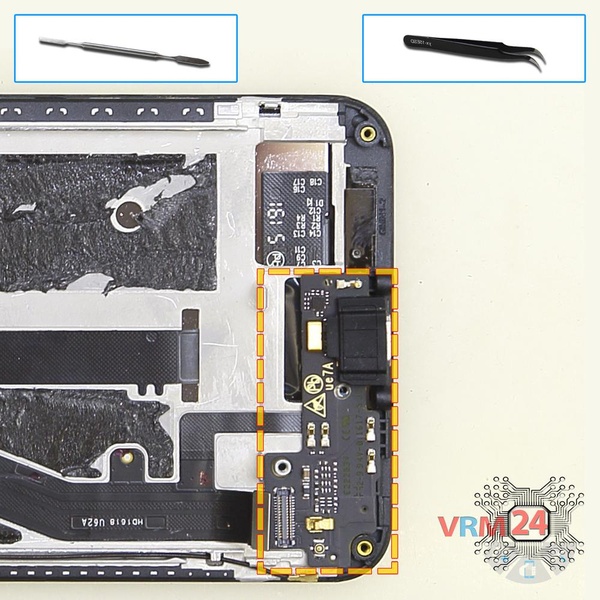

Шаг 11. Отсоединяем субплату

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать ZTE Blade V7, Шаг 12/1 Как разобрать ZTE Blade V7, Шаг 12/2

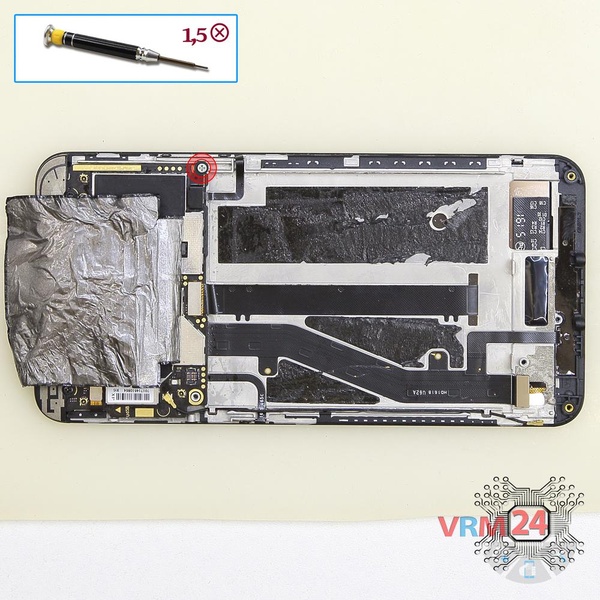

Шаг 12. Отсоединяем фиксатор

С помощью отвертки (Philips 1,5 мм PH #000) открутите один винт и снимите фиксатор, удерживающий разъем боковых кнопок.


Как разобрать ZTE Blade V7, Шаг 13/1 Как разобрать ZTE Blade V7, Шаг 13/2 Как разобрать ZTE Blade V7, Шаг 13/3

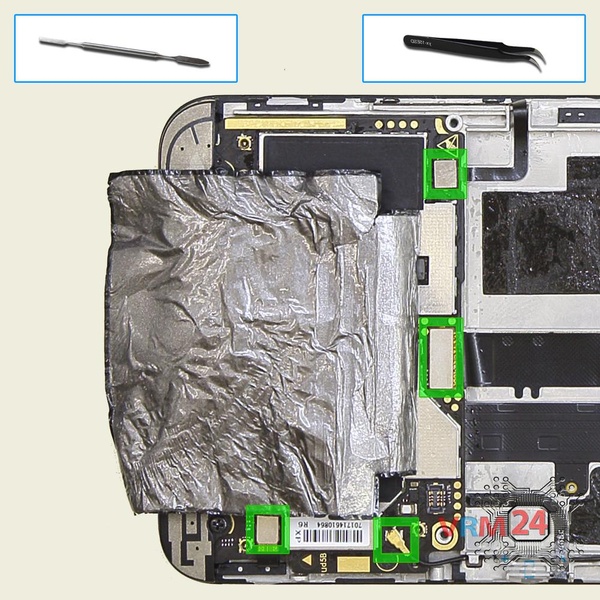

Шаг 13. Отсоединяем коннекторы

Поднимите разъем шлейфа боковых кнопок, шлейфа дисплея, шлейфа сенсорного экрана и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

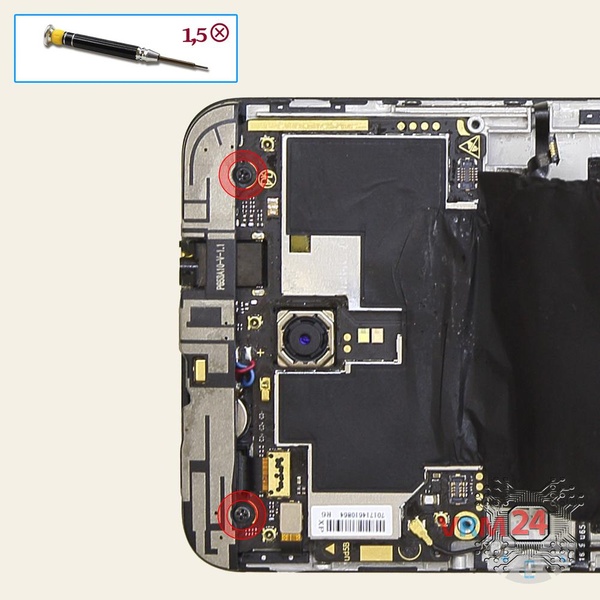

Как разобрать ZTE Blade V7, Шаг 14/1 Как разобрать ZTE Blade V7, Шаг 14/2

Шаг 14. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH #000) открутите два винта.

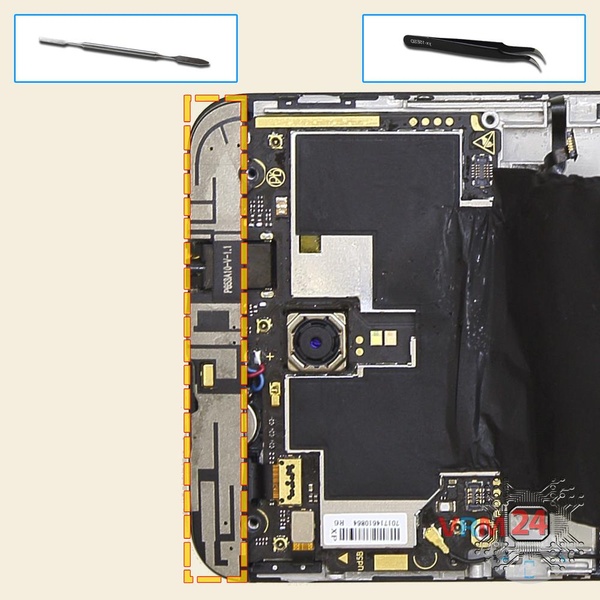

Как разобрать ZTE Blade V7, Шаг 15/1 Как разобрать ZTE Blade V7, Шаг 15/2

Шаг 15. Открываем крышку

Подденьте за край и снимите верхнюю крышку с дорожками антенн.


Как разобрать ZTE Blade V7, Шаг 16/1 Как разобрать ZTE Blade V7, Шаг 16/2

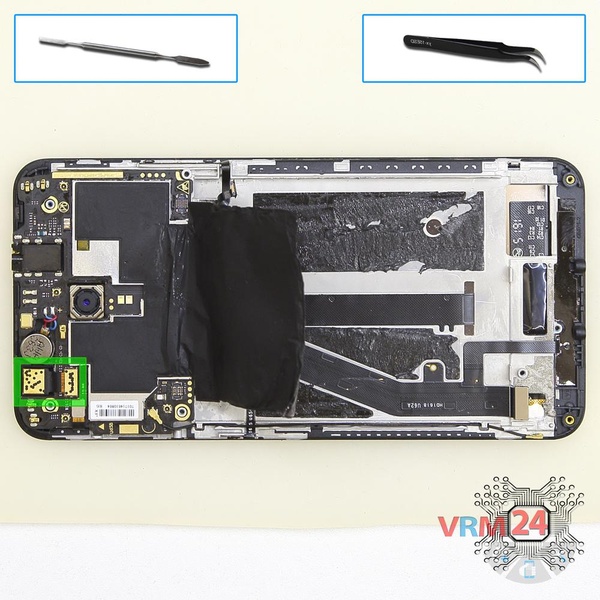

Шаг 16. Отсоединяем фронтальную камеру

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.


Как разобрать ZTE Blade V7, Шаг 17/1 Как разобрать ZTE Blade V7, Шаг 17/2 Как разобрать ZTE Blade V7, Шаг 17/3 Как разобрать ZTE Blade V7, Шаг 17/4

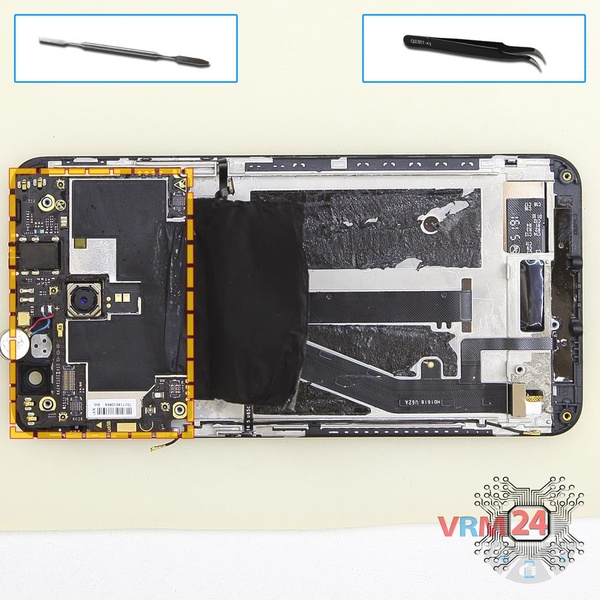

Шаг 17. Отсоединяем печатную плату

Переверните материнскую плату, отсоедините разъем изнутри и снимите материнскую плату.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

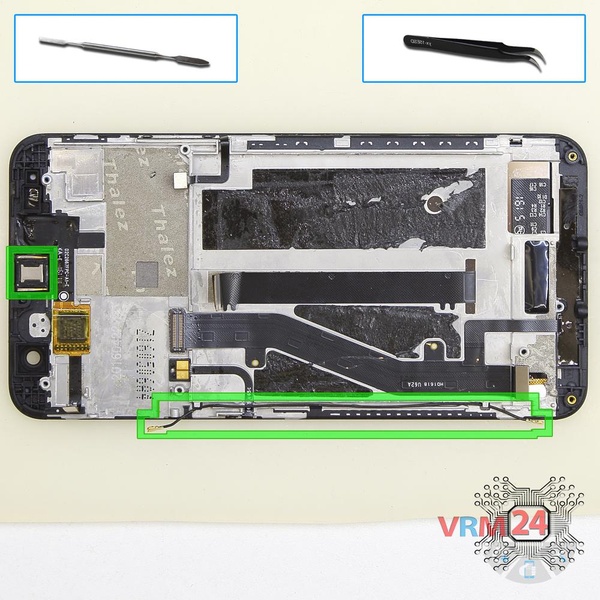

Как разобрать ZTE Blade V7, Шаг 18/1 Как разобрать ZTE Blade V7, Шаг 18/2

Шаг 18. Отсоединяем слуховой динамик

Подденьте нижнюю часть и снимите разговорный динамик.

⚠️️ Будьте осторожны! Разговорный динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.

Также отсоединяем коаксиальный кабель.


Как разобрать ZTE Blade V7, Шаг 19/1 Как разобрать ZTE Blade V7, Шаг 19/2 Как разобрать ZTE Blade V7, Шаг 19/3

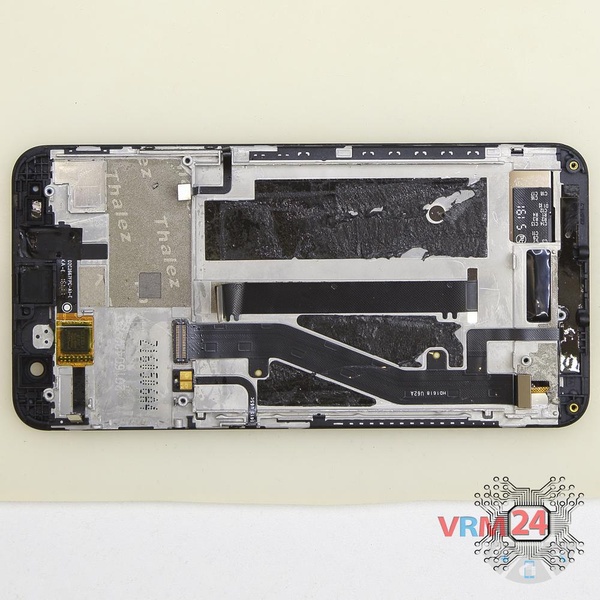

Шаг 19. В рамке дисплейного модуля

ℹ️️ В рамке дисплея осталось:

Подробные видео инструкции по разборке и ремонту ZTE Blade V7 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут. Наше руководство подходит для всех моделей ZTE Blade V7 , выпущенных для рынков разных стран.
