Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

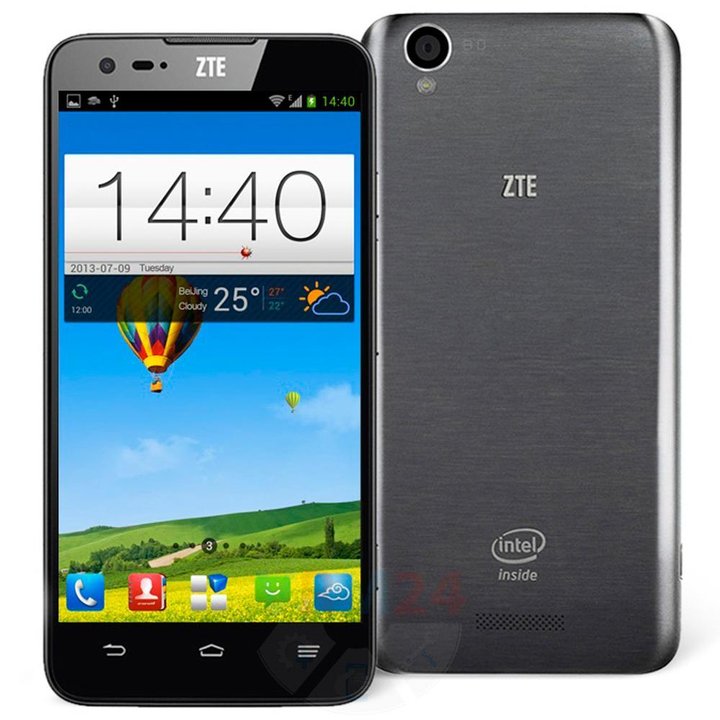

Разборка/Ремонт мобильного девайса ZTE Geek V975 (ЗТЕ Гик В975) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать ZTE Geek V975, Шаг 1/1 Как разобрать ZTE Geek V975, Шаг 1/2

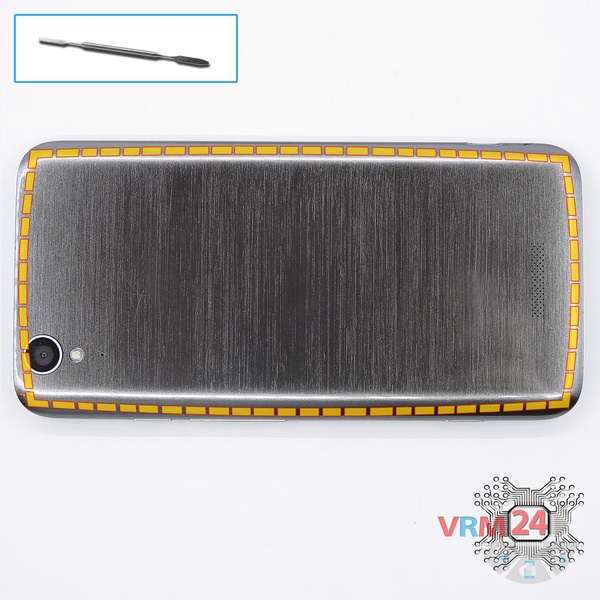

Шаг 1. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.


Как разобрать ZTE Geek V975, Шаг 2/1 Как разобрать ZTE Geek V975, Шаг 2/2

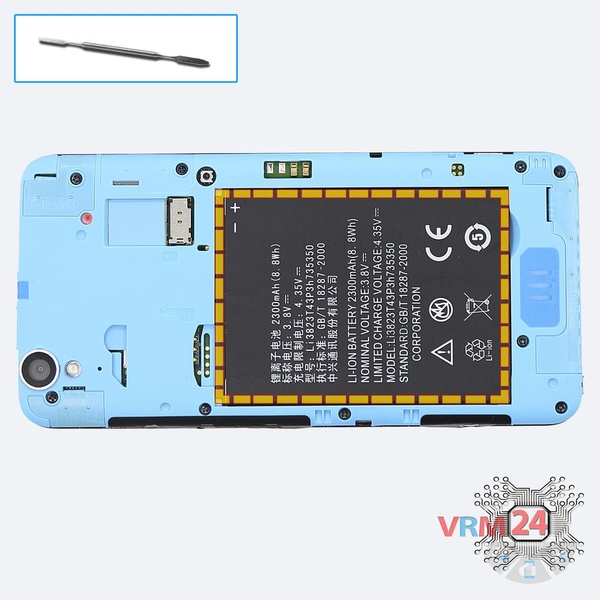

Шаг 2. Отсоединяем АКБ

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.


Как разобрать ZTE Geek V975, Шаг 3/1 Как разобрать ZTE Geek V975, Шаг 3/2

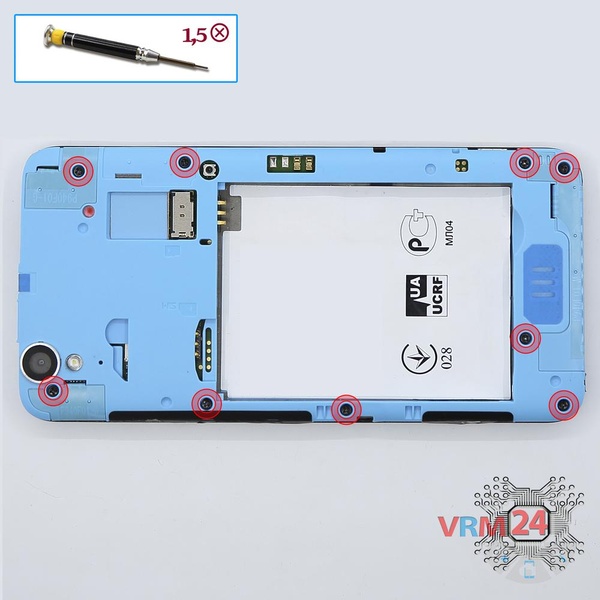

Шаг 3. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите девять винтов.


Как разобрать ZTE Geek V975, Шаг 4/1 Как разобрать ZTE Geek V975, Шаг 4/2

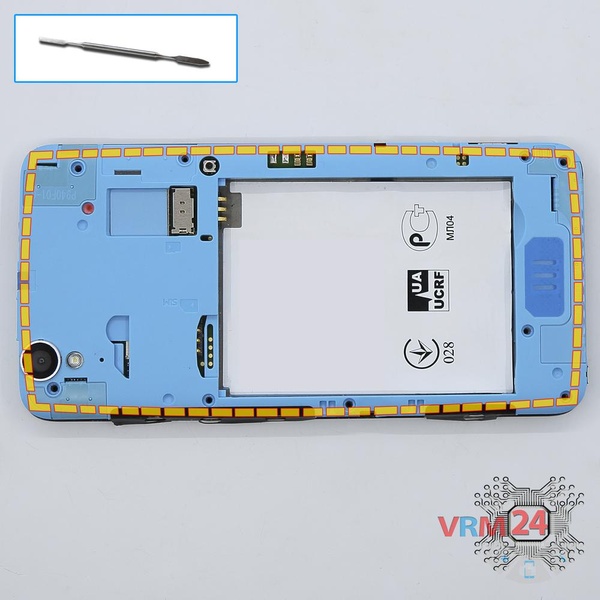

Шаг 4. Открываем среднюю крышку

Подденьте за края. Проведите инструментом по краю, отсоедините клипсы и снимите среднюю крышку с динамиком и антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

Попробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.


Как разобрать ZTE Geek V975, Шаг 5/1

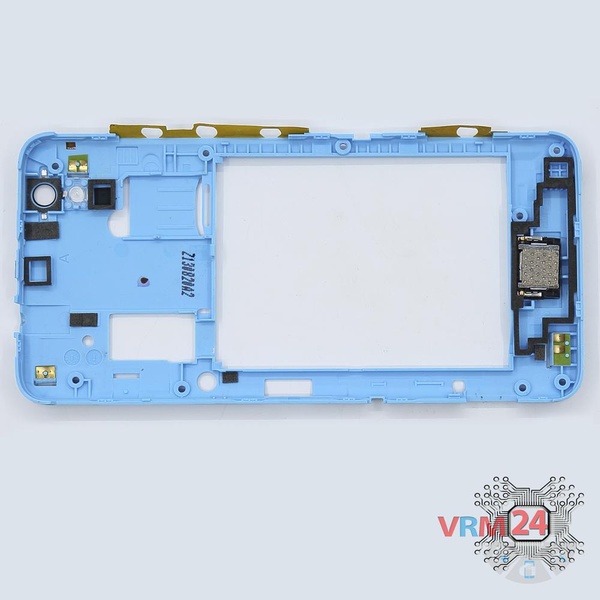

Шаг 5. В средней крышке

Средняя крышка.


Как разобрать ZTE Geek V975, Шаг 6/1 Как разобрать ZTE Geek V975, Шаг 6/2

Шаг 6. Отсоединяем основную камеру

Отсоедините разъем на материнской плате и снимите основную камеру.


Как разобрать ZTE Geek V975, Шаг 7/1 Как разобрать ZTE Geek V975, Шаг 7/2

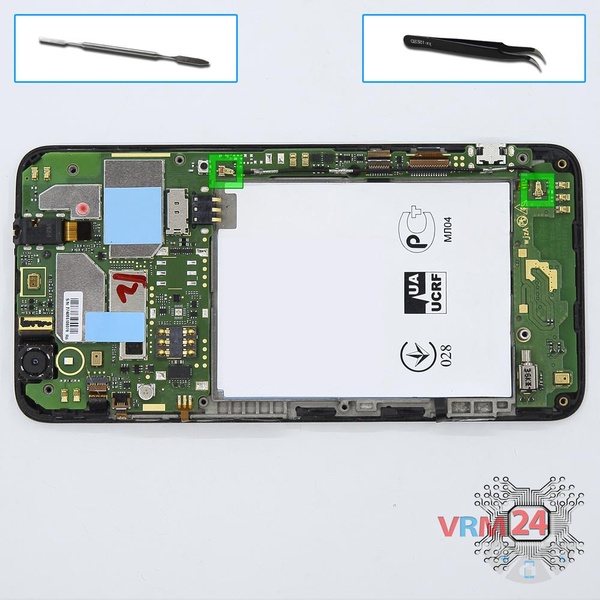

Шаг 7. Отсоединяем коаксиальный кабель

Подденьте разъемы и отсоедините коаксиальный кабель.


Как разобрать ZTE Geek V975, Шаг 8/1 Как разобрать ZTE Geek V975, Шаг 8/2

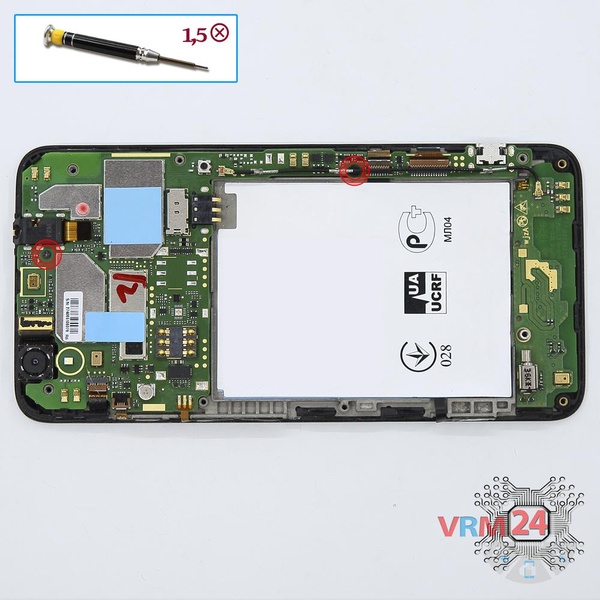

Шаг 8. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, крепящих материнскую плату.


Как разобрать ZTE Geek V975, Шаг 9/1 Как разобрать ZTE Geek V975, Шаг 9/2 Как разобрать ZTE Geek V975, Шаг 9/3

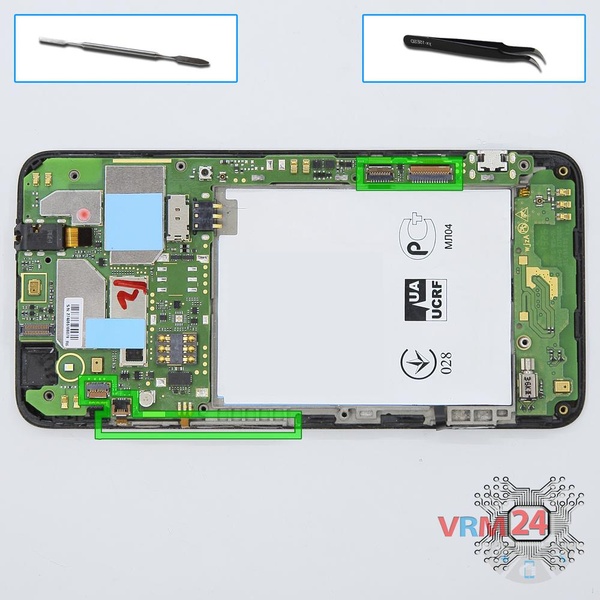

Шаг 9. Отсоединяем коннекторы

Подденьте разъем шлейфа боковых кнопок, шлейфа дисплейного модуля, межплатного шлейфа.

Также поддеваем шлейф боковых кнопок.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать ZTE Geek V975, Шаг 10/1 Как разобрать ZTE Geek V975, Шаг 10/2

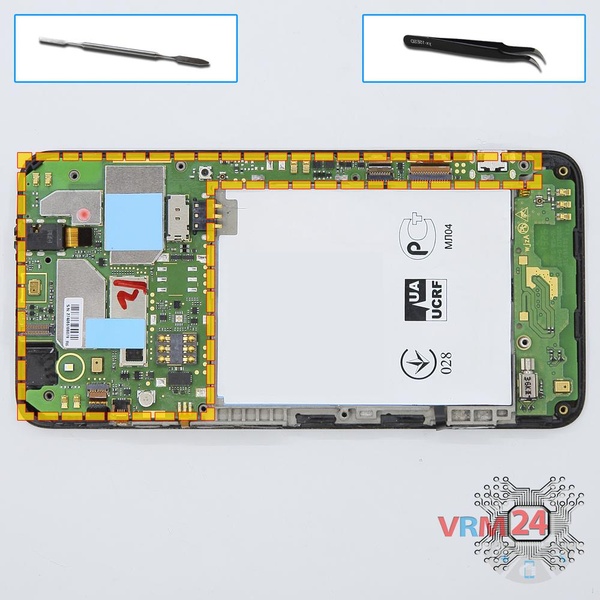

Шаг 10. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать ZTE Geek V975, Шаг 11/1 Как разобрать ZTE Geek V975, Шаг 11/2

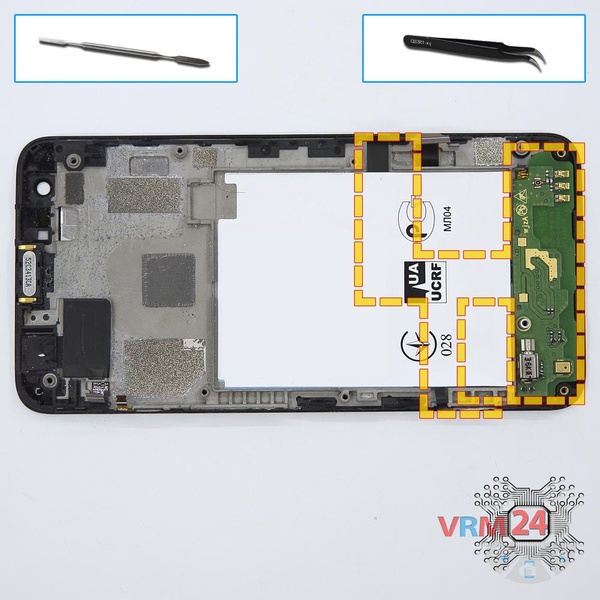

Шаг 11. Отсоединяем субплату

Отклейте защитный слой. Отсоедините шлейфы и снимите субплату.

ℹ️️ Субплата содержит микрофон, вибромотор, пружинные контакты на динамик и антенный блок.


Как разобрать ZTE Geek V975, Шаг 12/1 Как разобрать ZTE Geek V975, Шаг 12/2 Как разобрать ZTE Geek V975, Шаг 12/3

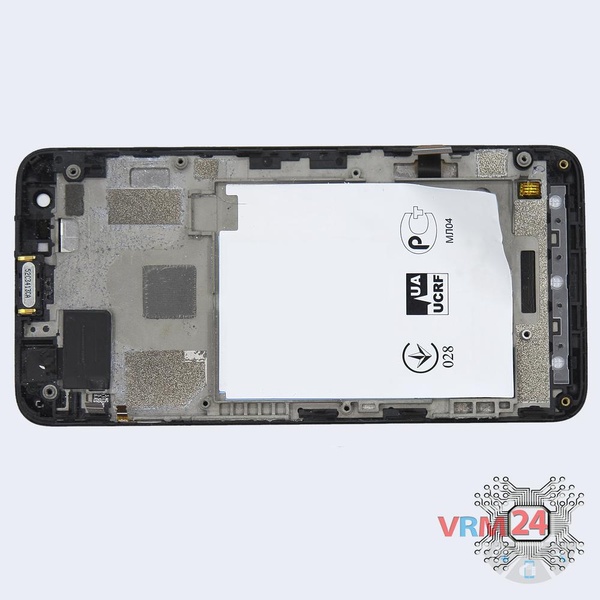

Шаг 12. Отсоединяем слуховой динамик

ℹ️️ В рамке дисплея осталось: разговорный динамик.

Подробные видео инструкции по разборке и ремонту ZTE Geek V975 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут. Наше руководство подходит для всех моделей ZTE Geek V975 — ЗТЕ Гик В975, выпущенных для рынков разных стран.
