Сложность разборки:
Сложно

Рекомендованные инструменты

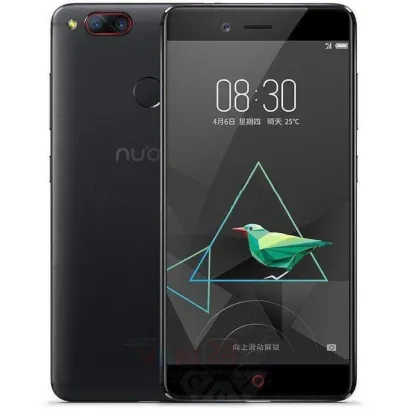

Разборка/Ремонт мобильного девайса ZTE Nubia Z17 (ЗТЕ Нубия З17) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать ZTE Nubia Z17, Шаг 1/1 Как разобрать ZTE Nubia Z17, Шаг 1/2

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать ZTE Nubia Z17, Шаг 2/1 Как разобрать ZTE Nubia Z17, Шаг 2/2

Шаг 2. Открываем дисплейный модуль

⚠️️Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.


Как разобрать ZTE Nubia Z17, Шаг 3/1 Как разобрать ZTE Nubia Z17, Шаг 3/2

Шаг 3. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 2 винта и снимаем фиксатор.


Как разобрать ZTE Nubia Z17, Шаг 4/1 Как разобрать ZTE Nubia Z17, Шаг 4/2 Как разобрать ZTE Nubia Z17, Шаг 4/3

Шаг 4. Отсоединяем коннектор

Отсоединяем коннектор и убираем модуль дисплея.


Как разобрать ZTE Nubia Z17, Шаг 5/1 Как разобрать ZTE Nubia Z17, Шаг 5/2

Шаг 5. Отсоединяем покрытие

Удалить защитную наклейку скрывающую винт.


Как разобрать ZTE Nubia Z17, Шаг 6/1 Как разобрать ZTE Nubia Z17, Шаг 6/2

Шаг 6. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 11 винтов по периметру телефона.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.


Как разобрать ZTE Nubia Z17, Шаг 7/1 Как разобрать ZTE Nubia Z17, Шаг 7/2

Шаг 7. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 14 винтов по периметру телефона.


Как разобрать ZTE Nubia Z17, Шаг 8/1 Как разобрать ZTE Nubia Z17, Шаг 8/2

Шаг 8. Откручиваем винты

При помощи отвертки (Phillips 1.5 мм PH000) откручиваем 5 длинных винтов по периметру телефона.


Как разобрать ZTE Nubia Z17, Шаг 9/1 Как разобрать ZTE Nubia Z17, Шаг 9/2 Как разобрать ZTE Nubia Z17, Шаг 9/3

Шаг 9. Отсоединяем динамик

Отворачиваем шлейф кнопок навигации и отсоединяем блок с динамиком.


Как разобрать ZTE Nubia Z17, Шаг 10/1 Как разобрать ZTE Nubia Z17, Шаг 10/2 Как разобрать ZTE Nubia Z17, Шаг 10/3

Шаг 10. Отсоединяем кнопки навигации

Отсоединяем коннектор и снимаем шлейф кнопок навигации.


Как разобрать ZTE Nubia Z17, Шаг 11/1 Как разобрать ZTE Nubia Z17, Шаг 11/2

Шаг 11. Открываем крышку

Отсоединяем крышку с антеннами и слуховым динамиком - крышку скрывающую печатную плату. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.


Как разобрать ZTE Nubia Z17, Шаг 12/1 Как разобрать ZTE Nubia Z17, Шаг 12/2 Как разобрать ZTE Nubia Z17, Шаг 12/3

Шаг 12. Отсоединяем коннектор аккумуляторной батареи

ℹ️️ В модели ZTE Nubia Z17 NX563J, установлен аккумулятор (АКБ) Li3932T44P6h806139 емкостью 3200 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.


Как разобрать ZTE Nubia Z17, Шаг 13/1 Как разобрать ZTE Nubia Z17, Шаг 13/2

Шаг 13. Откручиваем винты

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем два винта.


Как разобрать ZTE Nubia Z17, Шаг 14/1 Как разобрать ZTE Nubia Z17, Шаг 14/2 Как разобрать ZTE Nubia Z17, Шаг 14/3

Шаг 14. Отсоединяем коннекторы

Отсоединяем коннектор коаксиального кабеля, шлейф на основную плату, шлейф на микрофон и межплатный подэкранный шлейф, на нижней печатной плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.


Как разобрать ZTE Nubia Z17, Шаг 15/1 Как разобрать ZTE Nubia Z17, Шаг 15/2

Шаг 15. Отсоединяем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать ZTE Nubia Z17, Шаг 16/1 Как разобрать ZTE Nubia Z17, Шаг 16/2

Шаг 16. Отсоединяем микрофон

Вынимаем микрофон.


Как разобрать ZTE Nubia Z17, Шаг 17/1 Как разобрать ZTE Nubia Z17, Шаг 17/2

Шаг 17. Отсоединяем камеры

Отсоединяем коннекторы на печатной плате и снимаем две тыльные камеры.


Как разобрать ZTE Nubia Z17, Шаг 18/1 Как разобрать ZTE Nubia Z17, Шаг 18/2

Шаг 18. Отсоединяем коннекторы

Отсоединяем коннекторы шлейфа на дисплейный модуль, на датчик отпечатка пальцев, межплатного шлейфа и коаксиального кабеля.


Как разобрать ZTE Nubia Z17, Шаг 19/1 Как разобрать ZTE Nubia Z17, Шаг 19/2

Шаг 19. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать ZTE Nubia Z17, Шаг 20/1 Как разобрать ZTE Nubia Z17, Шаг 20/2

Шаг 20. Отсоединяем фронтальную камеру

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.


Как разобрать ZTE Nubia Z17, Шаг 21/1 Как разобрать ZTE Nubia Z17, Шаг 21/2

Шаг 21. Откручиваем винты

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 3 винта.


Как разобрать ZTE Nubia Z17, Шаг 22/1 Как разобрать ZTE Nubia Z17, Шаг 22/2

Шаг 22. Отсоединяем кнопки

Аккуратно отсоединяем боковые кнопки.


Как разобрать ZTE Nubia Z17, Шаг 23/1 Как разобрать ZTE Nubia Z17, Шаг 23/2 Как разобрать ZTE Nubia Z17, Шаг 23/3

Шаг 23. В корпусе

В корпусе остались: датчик отпечатка пальцев, аккумуляторная батарея.

Подробные видео инструкции по разборке и ремонту ZTE Nubia Z17 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 17 минут. Наше руководство подходит для всех моделей ZTE Nubia Z17 — ZTE Nubia Z17 NX563J, выпущенных для рынков разных стран.
