Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

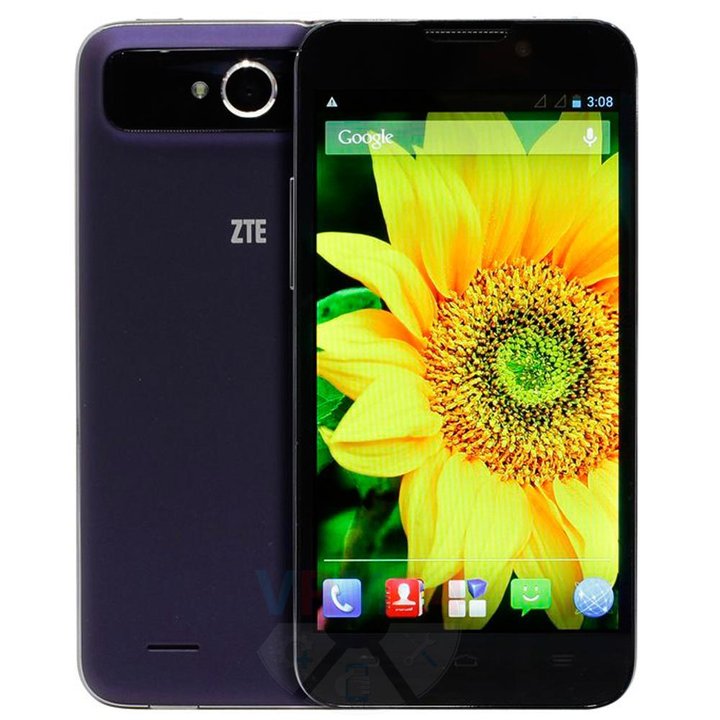

Разборка/Ремонт мобильного девайса ZTE Skate 2 (ЗТЕ Скат 2) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать ZTE Skate 2, Шаг 1/1 Как разобрать ZTE Skate 2, Шаг 1/2

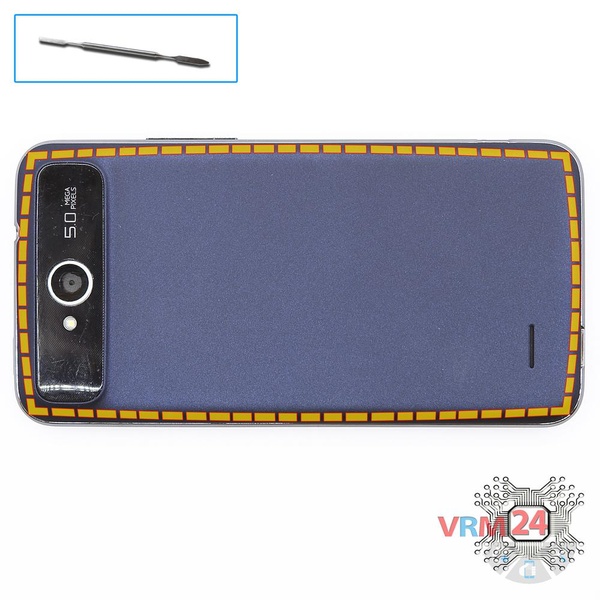

Шаг 1. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.


Как разобрать ZTE Skate 2, Шаг 2/1 Как разобрать ZTE Skate 2, Шаг 2/2

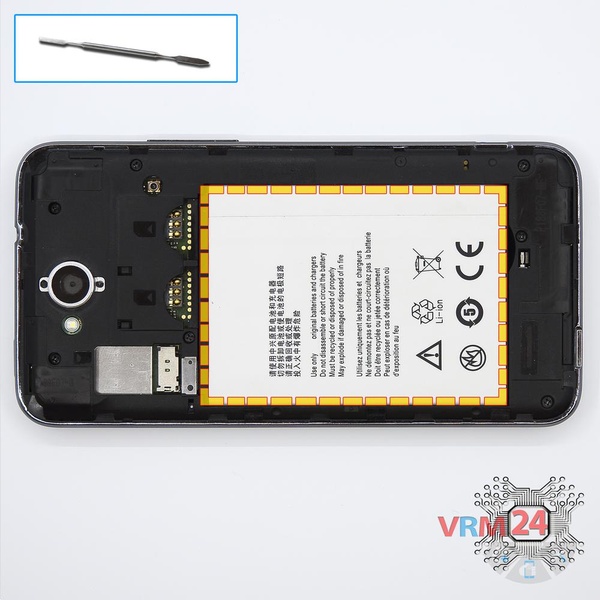

Шаг 2. Отсоединяем АКБ

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.


Как разобрать ZTE Skate 2, Шаг 3/1 Как разобрать ZTE Skate 2, Шаг 3/2

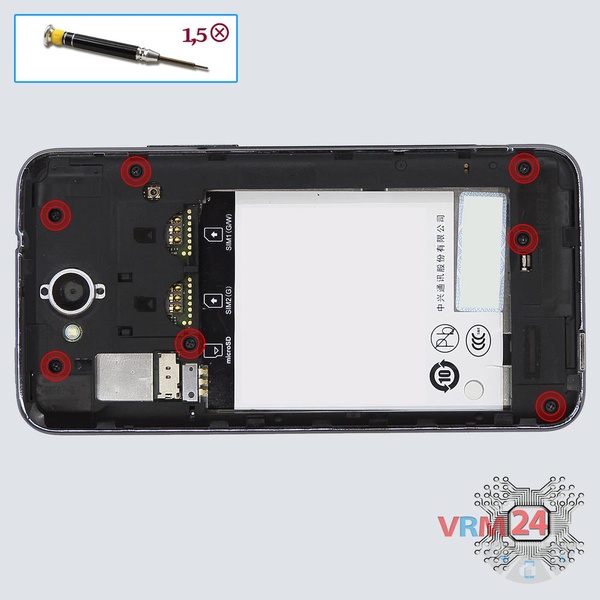

Шаг 3. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите 7 винтов.


Как разобрать ZTE Skate 2, Шаг 4/1 Как разобрать ZTE Skate 2, Шаг 4/2

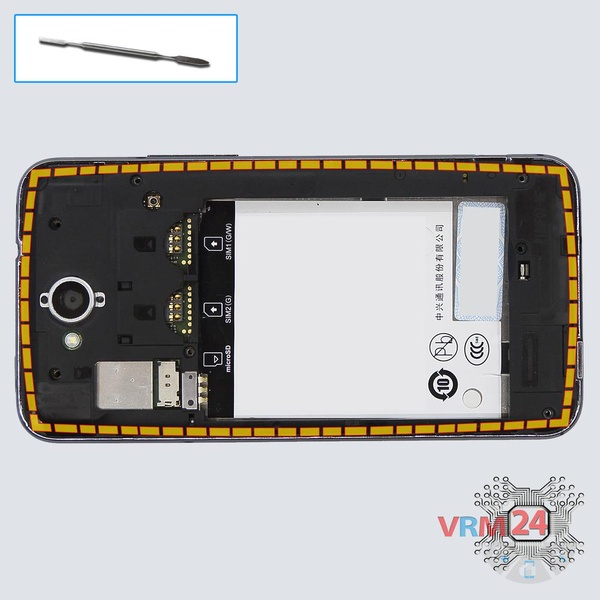

Шаг 4. Открываем среднюю крышку

Поднимите края. Проведите инструментом по краю, отсоедините клипсы и снимите среднюю крышку с динамиком и антенными площадками и дорожками. Средняя крышка защищает печатные платы (PCB).

Попробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.


Как разобрать ZTE Skate 2, Шаг 5/1

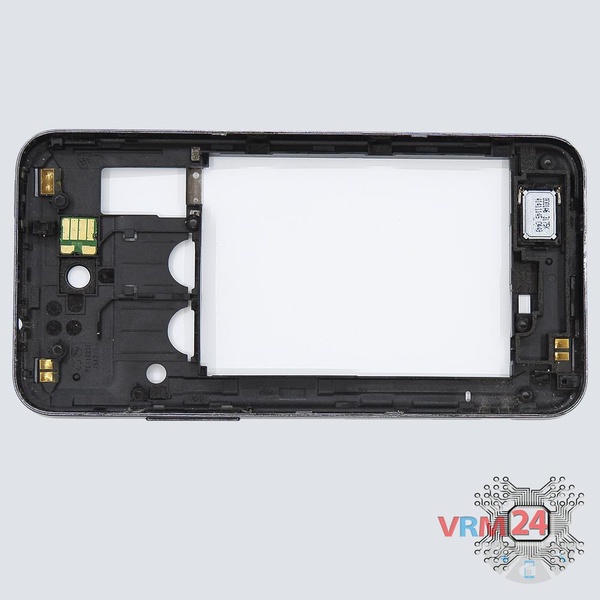

Шаг 5. Открываем среднюю крышку

Средняя крышка.


Как разобрать ZTE Skate 2, Шаг 6/1 Как разобрать ZTE Skate 2, Шаг 6/2

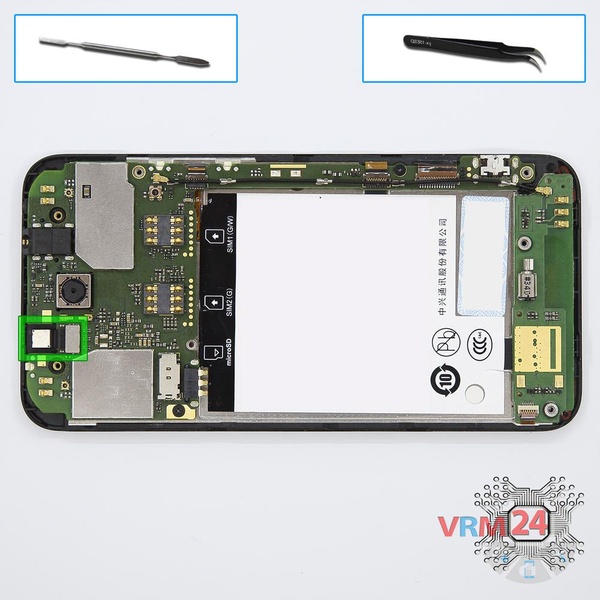

Шаг 6. Отсоединяем фронтальную камеру

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.


Как разобрать ZTE Skate 2, Шаг 7/1 Как разобрать ZTE Skate 2, Шаг 7/2

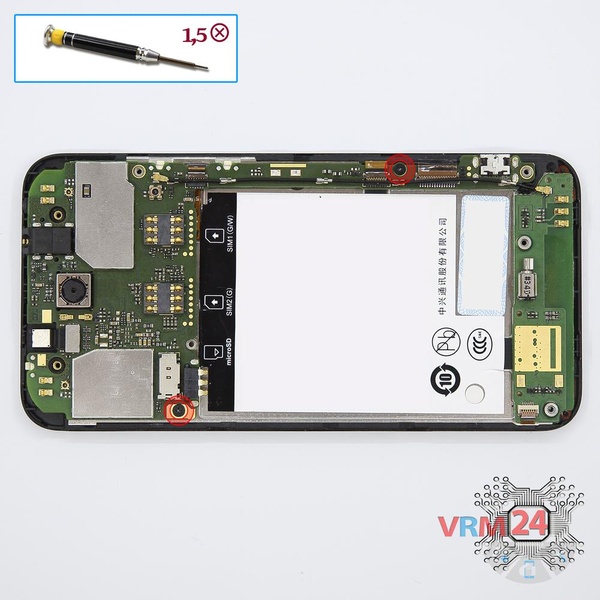

Шаг 7. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, крепящих материнскую плату.


Как разобрать ZTE Skate 2, Шаг 8/1 Как разобрать ZTE Skate 2, Шаг 8/2 Как разобрать ZTE Skate 2, Шаг 8/3

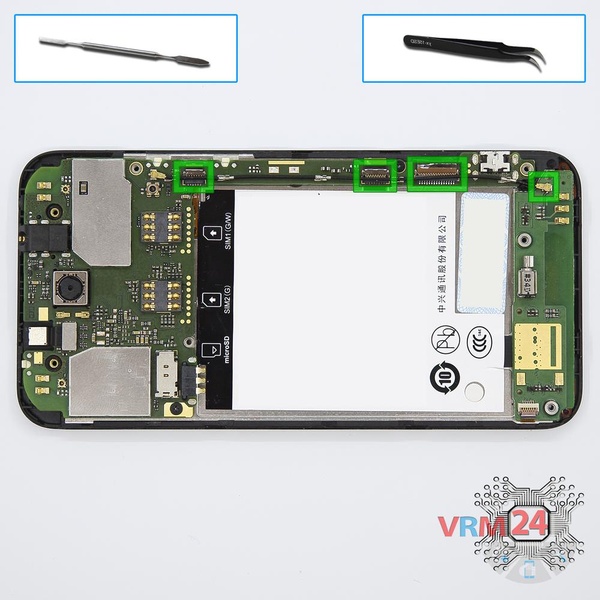

Шаг 8. Отсоединяем коннекторы

Подденьте разъемы шлейфа модуля дисплея, шлейфа сенсорного экрана, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении шлейфов из разъемов, шлейфы / кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать ZTE Skate 2, Шаг 9/1 Как разобрать ZTE Skate 2, Шаг 9/2

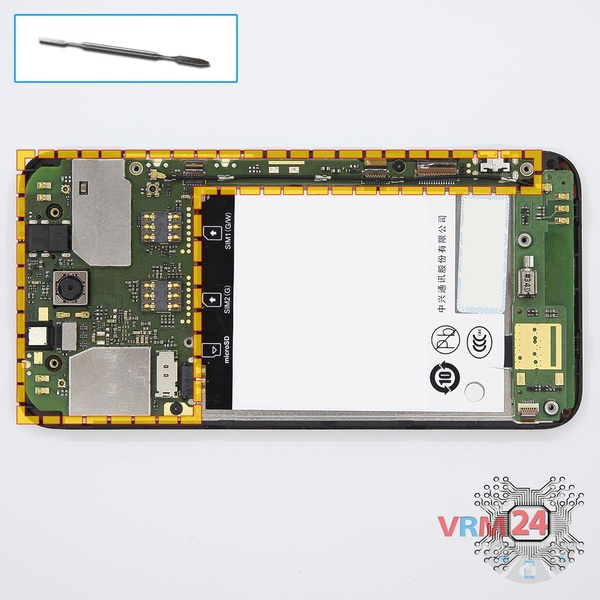

Шаг 9. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать ZTE Skate 2, Шаг 10/1 Как разобрать ZTE Skate 2, Шаг 10/2 Как разобрать ZTE Skate 2, Шаг 10/3

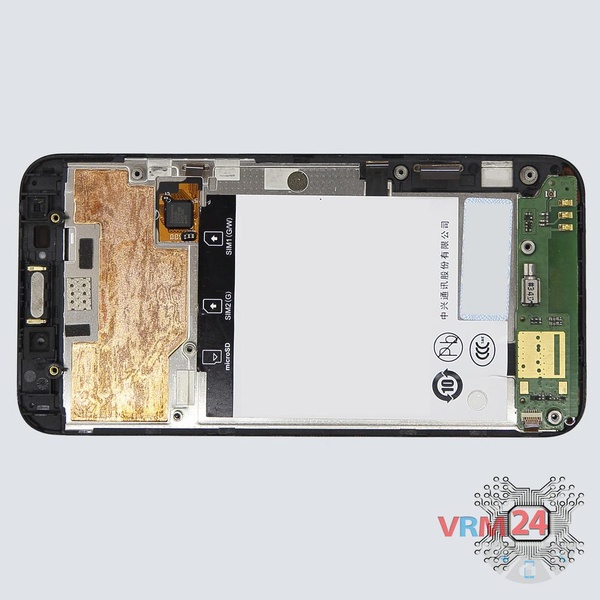

Шаг 10. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, дополнительная плата и вибромотор.


Как разобрать ZTE Skate 2, Шаг 11/1 Как разобрать ZTE Skate 2, Шаг 11/2 Как разобрать ZTE Skate 2, Шаг 11/3

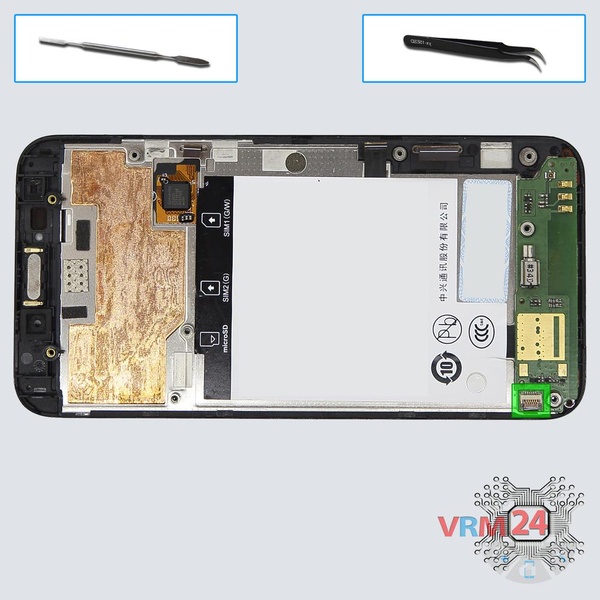

Шаг 11. Отсоединяем субплату

Подденьте разъем подэкранного шлейфа и переверните дополнительную плату. Итак, если нам нужно удалить суб-плату, у нас есть два варианта.

Мы можем отпаять контакты шлейфа на дополнительной плате или снять белое покрытие и отклеить плоский шлейф.

Подробные видео инструкции по разборке и ремонту ZTE Skate 2 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут. Наше руководство подходит для всех моделей ZTE Skate 2 — ЗТЕ Скат 2, выпущенных для рынков разных стран.
