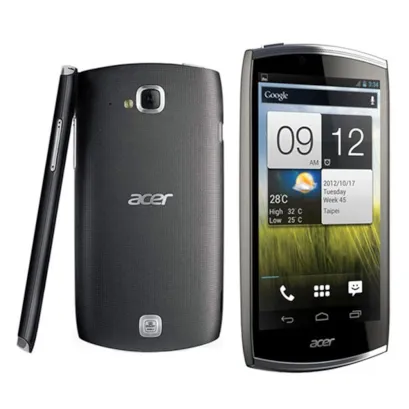

Desmontaje/Reparar del dispositivo móvil Acer CloudMobile A9 S500 con la descripción de cada paso y el conjunto de herramientas requerido.

Abra la cubierta trasera usando un espacio en el lado inferior derecho del teléfono inteligente.

Hay una hendidura al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y extraiga la batería.

ℹ️ El modelo Acer CloudMobile A9 S500 cuenta con una batería BAT-610 de 1460 mAh de capacidad (también conocida como batería recargable).

Usando un destornillador (Torx T5), desenrosque los nueve tornillos.

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.

Con un destornillador (Torx T5), desatornille un tornillo que sujeta la placa base.

Desconecte los conectores y retire el ensamblaje del altavoz.

Desconecte el conector del cable de vibración, el cable a la cámara trasera, el conector del altavoz del auricular, el conector del módulo de pantalla.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

Después de asegurarse de que todos los cables se hayan desconectado y que nada sujete la placa de circuito impreso, retire con cuidado la placa base.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Saca con cuidado la cámara trasera y el conjunto de la cámara frontal (selfie) y el sensor de proximidad.

El cuerpo de las cámaras puede estar un poco pegado, así que tenga cuidado.

ℹ️ En el marco de la pantalla quedó: el altavoz del auricular, el motor de vibración.
