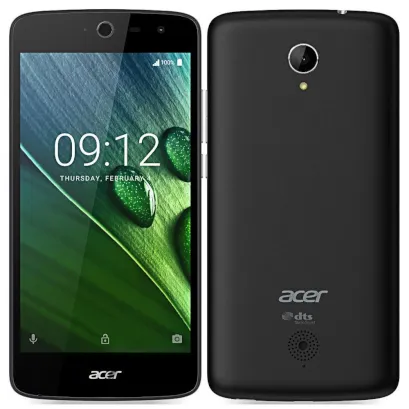

Desmontaje/Reparar del dispositivo móvil Acer Liquid Zest Z525 (Acer Liquid Zest Z528 4G) con la descripción de cada paso y el conjunto de herramientas requerido.

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

Usando un destornillador (Phillips 1.5 mm PH000), desatornille 17 tornillos en el marco del teléfono.

Con cuidado, haga palanca en los bordes y retire la tapa intermedia. En la tapa central hay un altavoz, almohadillas de contacto, teclas de botones laterales.

Desde la cámara de la tapa central sacamos el altavoz.

Desconecte el conector de la batería lo antes posible.

ℹ️ El modelo Acer Liquid Zest Z525 cuenta con una batería T06 de 2000 mAh de capacidad (también conocida como batería recargable).

⚠ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.

Desconecte el conector del cable coaxial, el cable a la pantalla táctil y el cable entre placas en la placa secundaria. También haga palanca en el borde y despegue el cuerpo del motor de vibración.

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un motor de vibración (con cable), contactos de resorte para el altavoz y una unidad de antena.

⚠ No es necesario insertar la herramienta debajo al quitar la placa. Los componentes internos podrían dañarse.

Desconecte el conector y retire la cámara principal (trasera).

Haz palanca en los conectores del cable de los botones de encendido y volumen, el cable del módulo de visualización y el cable entre placas.

⚠ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Con un destornillador (Philips PH000 de 1,5 mm), desatornille los dos tornillos que sujetan la placa base.

Dale la vuelta a la placa base, desconecta el conector del cable coaxial y retira la placa base.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Retira con cuidado el cable coaxial. Además, retire el altavoz del auricular. Tenga cuidado, el altavoz del auricular está un poco pegado.

ℹ️ En el cuadro de visualización quedó:
