Alcatel OT Idol Ultra 6033X

Dificultad de desmontaje:
Fácil

Duración:
4 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

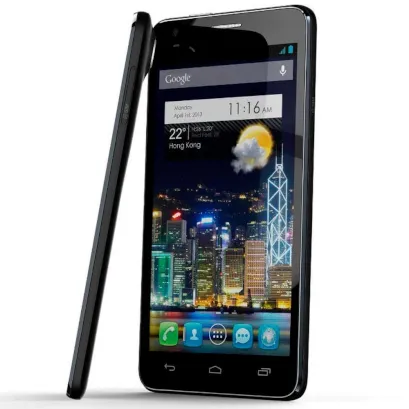

Desmontaje/Reparar del dispositivo móvil Alcatel OT Idol Ultra 6033X (Alcatel OneTouch Idol Ultra) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 1/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 2/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 2/2

Paso 2.

Desconecte el conector de la pantalla.

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 3/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 & nbsp; pernos en la PCB.

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 4/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 4/2

Paso 4.

Desconecte el conector del cable coaxial.

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 5/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 5/2

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 5/3

Paso 5.

Levante la placa, desconecte los conectores del interior y retire la PCB.

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 6/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 6/2

Paso 6.

Levante y retire la batería.

⚠️ ¡Advertencia!

La batería se puede pegar. Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 7/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 7/2

Paso 7.

Haga palanca y retire el cable coaxial, el vibrador, el micrófono y la parte inferior con el altavoz (zumbador).

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 8/1

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 8/2

Cómo desmontar Alcatel OT Idol Ultra 6033X, Paso 8/3

Paso 8.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Alcatel OT Idol Ultra 6033X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT Idol Ultra 6033X

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT Idol Ultra 6033X — Alcatel OneTouch Idol Ultra lanzado para los mercados en diferentes países.
