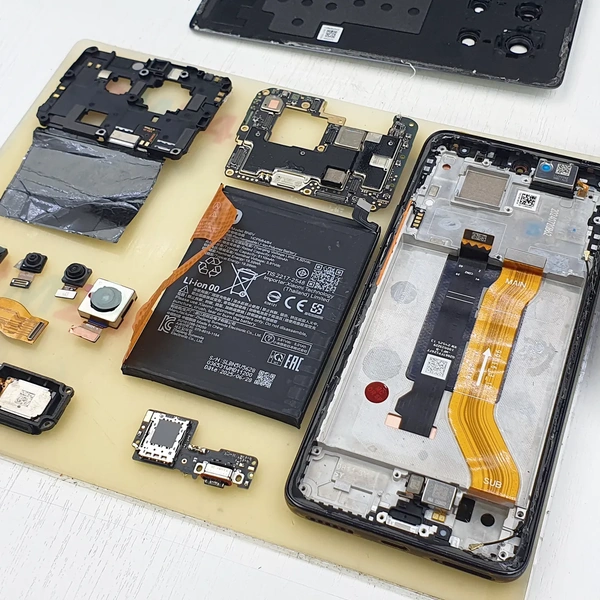

Desmontaje/Reparar del dispositivo móvil Xiaomi POCO X7 5G (Xiaomi POCO X7 5G 24095PCADG) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontar, no olvides apagar tu teléfono.

Primero, necesitamos extraer la bandeja de la tarjeta SIM. Para ello, utilizamos una herramienta de expulsión de SIM.

Insértela en el orificio y empuje la bandeja hacia afuera.

A continuación, debemos calentar la tapa trasera. Nosotros usamos una manta térmica, pero también puedes usar una pistola de calor o un secador de pelo. Calienta la tapa trasera a aproximadamente 70 °C o 160 °F.

Después de unos 10 minutos, podemos empezar a retirar la tapa trasera. Para ello, utilizamos una fina lámina de plástico. Insértala con cuidado en el hueco entre la tapa trasera y el marco central, y luego deslízala a lo largo del borde para cortar el adhesivo.

Como siempre, ten cuidado alrededor de los botones laterales, ya que puede haber cables flexibles en esa zona.

Además, ten cuidado alrededor de las cámaras para no tocar ni dañar accidentalmente las lentes.

A continuación, es mejor cubrir las lentes de la cámara. Para ello utilizamos una película protectora especial. Tenga en cuenta que aplicamos la película en el borde alrededor de las lentes, no directamente sobre las lentes.

Después de eso, pasamos a quitar los tornillos de la sección superior. Para ello, utilizamos un destornillador Phillips de 1,5 mm, o un Phillips #000.

Parece que todos los tornillos son iguales, pero es mejor colocarlos en un orden específico en un organizador de tornillos, por si acaso.

De esta manera, podemos devolver cada tornillo a su orificio original, porque a veces los tornillos no entran fácilmente si se colocan en los orificios equivocados.

Si los tornillos son difíciles de quitar, podemos usar pinzas para sacarlos.

A continuación, utilizando una herramienta no metálica, retiramos la tapa de la sección superior.

Haz palanca con cuidado en el punto correcto y levántala. Retira la tapa.

Tiene almohadillas de contacto y pistas de antena. Aparta la tapa.

Con una herramienta no metálica, desconecta el conector de la batería y pasa a la sección inferior.

ℹ️ El Xiaomi POCO X7 5G 24095PCADG utiliza una batería recargable BN5V con una capacidad de 5110 mAh.

En la sección inferior, también quitamos los tornillos con el mismo destornillador.

Es mejor mantener estos tornillos separados de los anteriores.

Y, por supuesto, si los tornillos son difíciles de quitar, podemos usar pinzas para sacarlos con cuidado.

A continuación, debemos quitar la tapa de la sección inferior. Igual que antes, haz palanca en el punto correcto, muévela con cuidado y retira la tapa con el altavoz.

Déjala a un lado.

Después de eso, desconecte el conector del cable coaxial, el conector del cable flexible de interconexión y el conector del sensor de huellas dactilares.

Ahora podemos levantar con cuidado y retirar la subplaca.

Tómate tu tiempo y comprueba dónde sigue sujetada la subplaca. Levántala con cuidado y extráela.

Como podemos ver, la subplaca tiene el puerto de carga, el micrófono y el conector de la tarjeta en la parte posterior.

El sensor de huellas dactilares y el motor de vibración permanecen en el marco de la pantalla.

También desconectamos el conector del cable flexible de interconexión y el conector del cable flexible de la pantalla.

Luego retiramos el cable flexible de interconexión y el cable coaxial.

Lo más probable es que la pantalla o la placa de circuito sean compatibles con otros modelos.

Podemos desconectar las cámaras.

Con cuidado, haz palanca en los conectores por sus bordes, levántalos y separa las cámaras del adhesivo.

Algunas de las cámaras ya se han desprendido antes, mientras que otras no.

Ten en cuenta que los módulos de cámara pueden estar pegados al marco de la pantalla o al blindaje de la placa base.

Retire con cuidado la placa de circuito impreso. No es necesario usar una palanca ni intentar llegar a la placa por la fuerza. Asegúrese de que nada esté estorbando ni sujetando la placa.

La placa base también puede estar sujeta con elementos como pestillos o ganchos; tenga cuidado.

⚠️ No doble la placa al retirarla ni empuje herramientas por debajo de ella. Sin darse cuenta, puede dañar componentes o cables desde el interior.

Y pasamos a retirar la batería.

Como es habitual en los dispositivos Xiaomi POCO, tenemos lengüetas de extracción marrones que deben doblarse hacia atrás.

Así que tenemos dos lengüetas marrones, marcadas A y B. Debemos doblarlas lo más posible hacia un lado y luego tirar hacia arriba de la lengüeta situada en el borde.

Así que doblamos las lengüetas hacia atrás y tiramos con cuidado de la lengüeta del borde marcada A.

Siga tirando con cuidado y, en algún momento, podremos separar la batería.
