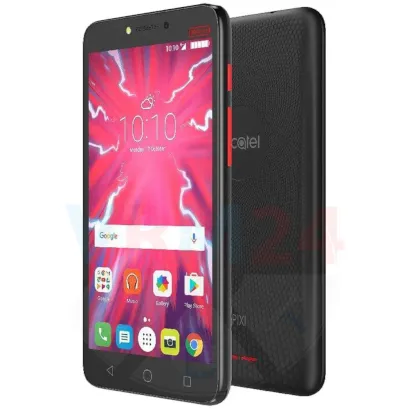

Desmontaje/Reparar del dispositivo móvil Alcatel OT PIXI 4 Plus Power 5023F (Alcatel One Touch Pixi 4 Plus Power 5023F) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️️ Antes de desmontar. No olvides apagar tu teléfono.

Usando un spudger o un pico de plástico, con cuidado alrededor del borde, separe los clips de la cubierta posterior y retire la cubierta.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Mire con anticipación en la imagen los cables’ ubicación para inter-tablero, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 13 tornillos.

⚠️ Intenta no tocar la cámara. ¡La cámara es bastante frágil!

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Retire la cubierta con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar o cortocircuitar accidentalmente nada en la PCB.

⚠️ Es crucial al volver a ensamblar, verificar que los contactos de resorte en el tablero y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Alcatel One Touch Pixi 4 Plus Power 5023F cuenta con una batería TLp050BC de 5000 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque los cuatro tornillos que sujetan la batería.

Nada obstruye la extracción de la batería. Hazlo con cuidado.

Desconecte los conectores, retire con cuidado el cable entre placas y extraiga la placa secundaria (también conocida como placa secundaria). El tablero secundario está pegado al marco con cinta metalizada para facilitar el proceso del tablero y el cable entre tableros se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro-USB), micrófono, motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo de la placa cuando se podrían dañar los componentes internos al retirar la subplaca.

Haz palanca en los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial. Además, suelte el cable de los botones.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Usando un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos que sujetan la placa base.

⚠️️️ Intenta no tocar los lentes de la cámara. ¡Son bastante frágiles!

Si deja huellas u otras marcas en la lente, será bastante difícil limpiarla y la calidad de las imágenes puede deteriorarse.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar el tablero por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga el tablero.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Desconecte el conector y extraiga la cámara principal.

Haz palanca con cuidado y retira la cámara frontal del marco del módulo de pantalla.

ℹ️️ En el marco del módulo de pantalla quedó: el altavoz del auricular, el cable coaxial.
