Alcatel OT POP 2 5042D

Dificultad de desmontaje:
Fácil

Duración:
4 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Alcatel OT POP 2 5042D (Alcatel OneTouch Pop 2) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT POP 2 5042D, Paso 1/1

Cómo desmontar Alcatel OT POP 2 5042D, Paso 1/2

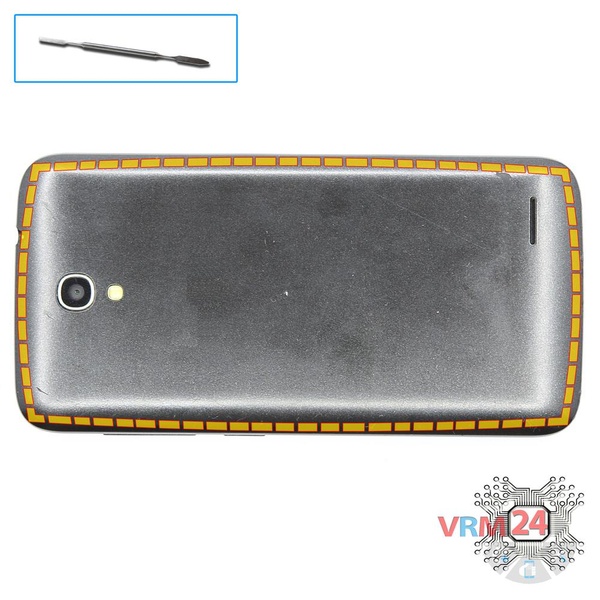

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Alcatel OT POP 2 5042D, Paso 2/1

Cómo desmontar Alcatel OT POP 2 5042D, Paso 2/2

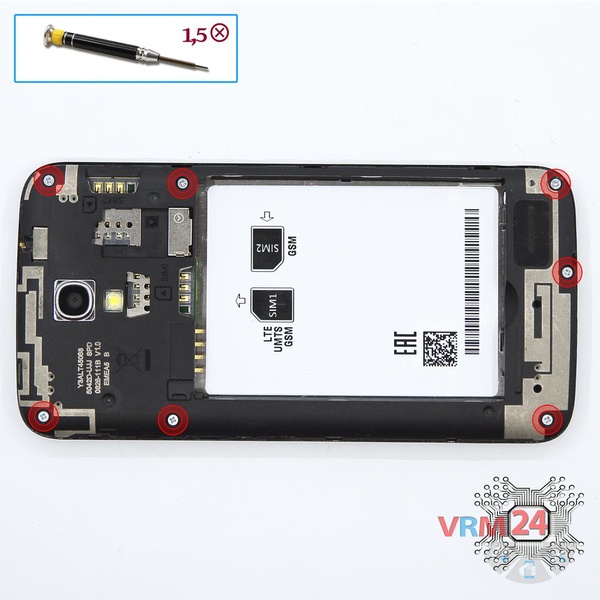

Paso 2.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 7 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Alcatel OT POP 2 5042D, Paso 3/1

Cómo desmontar Alcatel OT POP 2 5042D, Paso 3/2

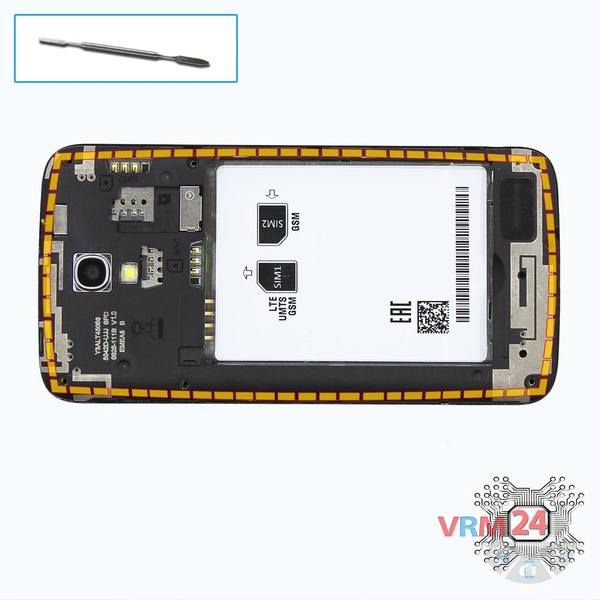

Paso 3.

Haga palanca y retire el marco del medio.

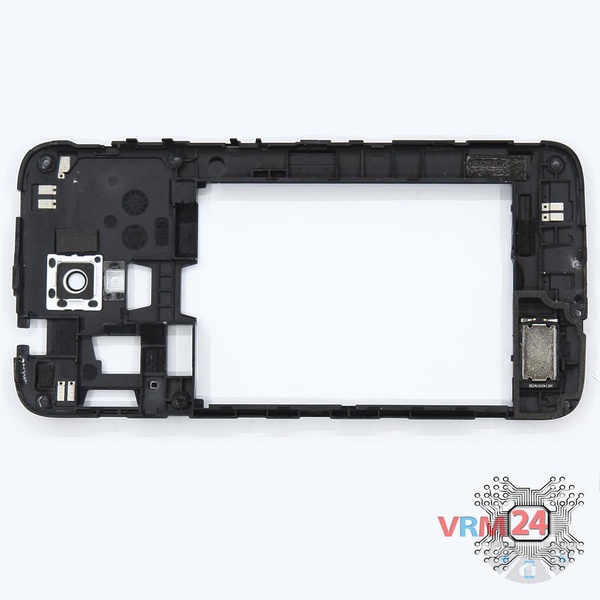

Paso 4.

El marco del medio con altavoz (zumbador).

Cómo desmontar Alcatel OT POP 2 5042D, Paso 5/1

Cómo desmontar Alcatel OT POP 2 5042D, Paso 5/2

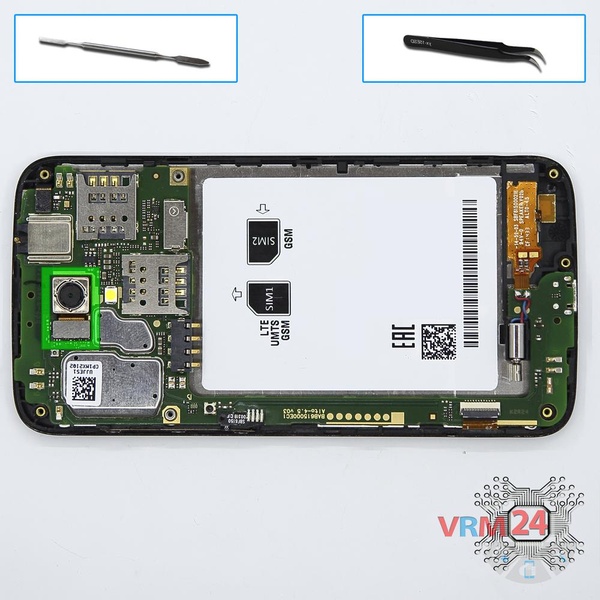

Paso 5.

Desconecte el conector & nbsp; de la PCB y & nbsp; la cámara principal.

Cómo desmontar Alcatel OT POP 2 5042D, Paso 6/1

Cómo desmontar Alcatel OT POP 2 5042D, Paso 6/2

Cómo desmontar Alcatel OT POP 2 5042D, Paso 6/3

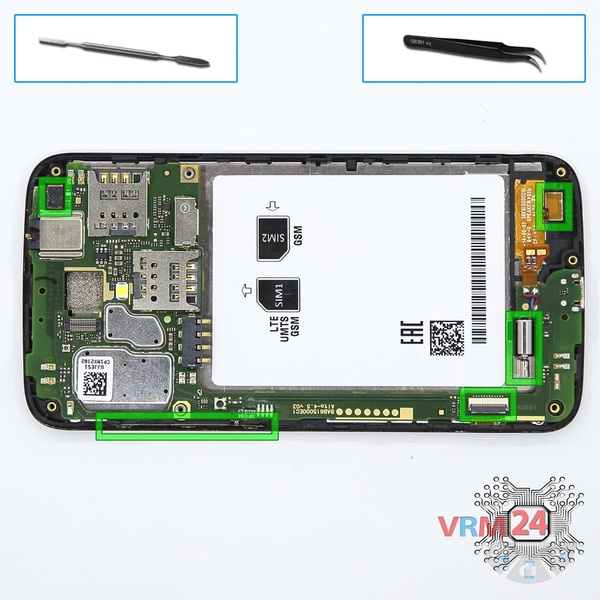

Paso 6.

Desconecte los conectores de la placa de circuito impreso. Haga palanca y retire el vibrador y el FFC (cable plano flexible) de los botones de volumen y encendido.

Cómo desmontar Alcatel OT POP 2 5042D, Paso 7/1

Cómo desmontar Alcatel OT POP 2 5042D, Paso 7/2

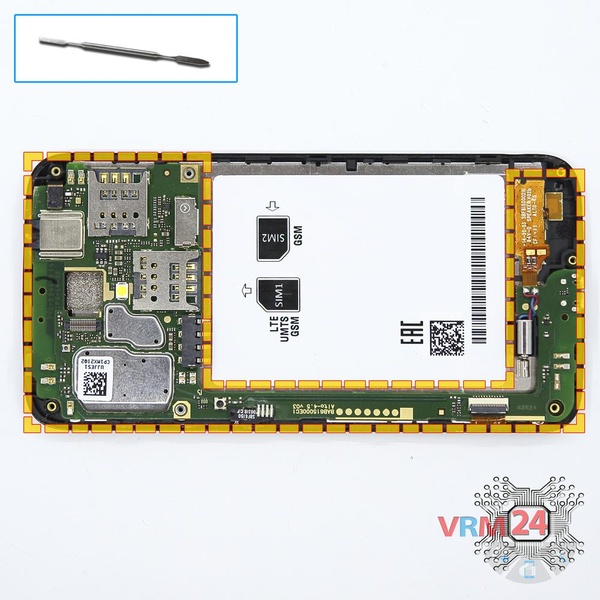

Paso 7.

Retire la PCB.

Cómo desmontar Alcatel OT POP 2 5042D, Paso 8/1

Cómo desmontar Alcatel OT POP 2 5042D, Paso 8/2

Cómo desmontar Alcatel OT POP 2 5042D, Paso 8/3

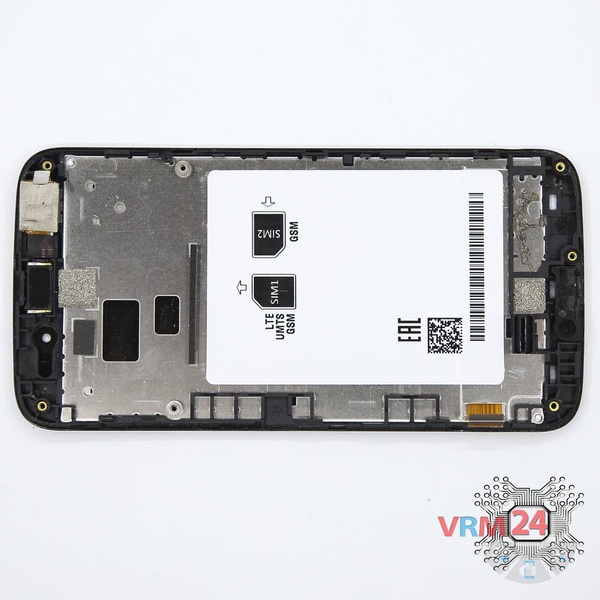

Paso 8.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Alcatel OT POP 2 5042D en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT POP 2 5042D

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT POP 2 5042D — Alcatel OneTouch Pop 2 lanzado para los mercados en diferentes países.
