Dificultad de desmontaje:
Fácil
Duración:
3 min

Herramientas recomendadas

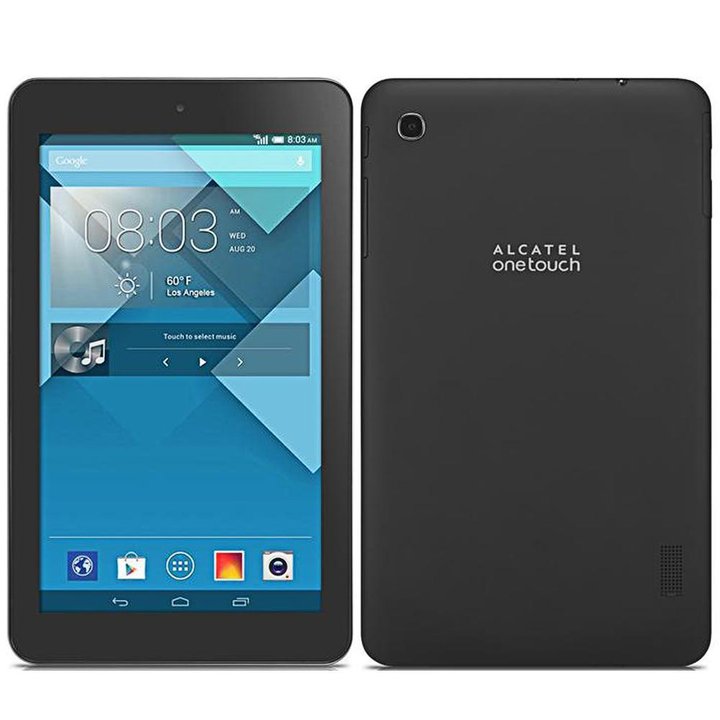

Desmontaje/Reparar del dispositivo móvil Alcatel OT POP 7 P310X (Alcatel OneTouch Pop7 P310X) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Alcatel OT POP 7 P310X, Paso 1/1 Cómo desmontar Alcatel OT POP 7 P310X, Paso 1/2

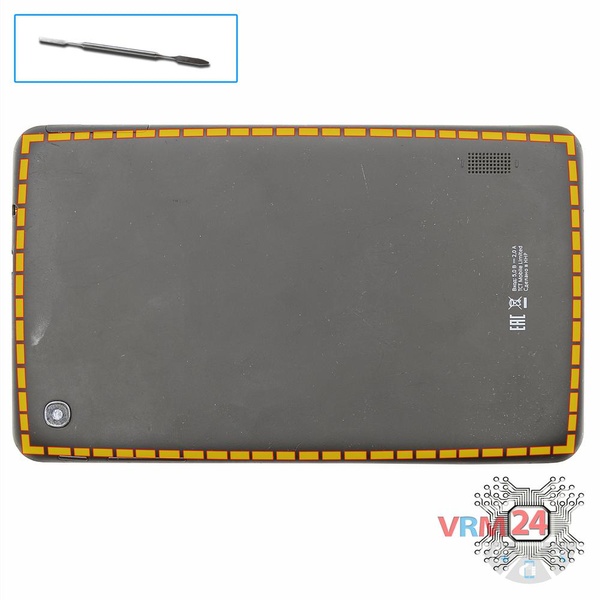

Paso 1.

Abra la cubierta trasera.


Cómo desmontar Alcatel OT POP 7 P310X, Paso 2/1 Cómo desmontar Alcatel OT POP 7 P310X, Paso 2/2 Cómo desmontar Alcatel OT POP 7 P310X, Paso 2/3

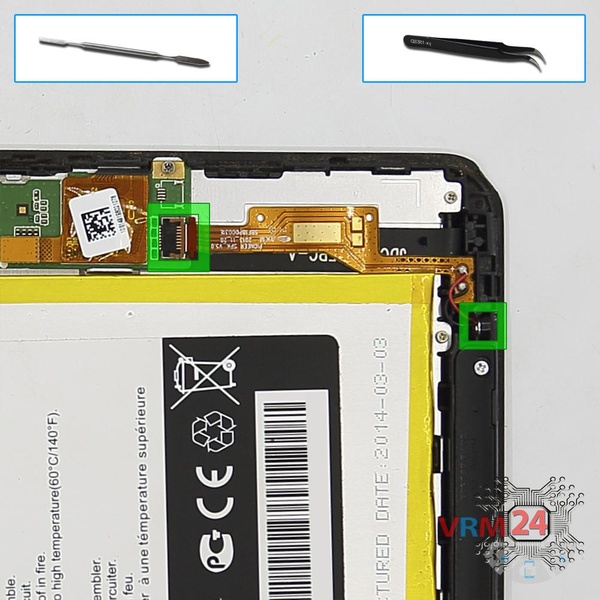

Paso 2.

Desconecte el conector y retire el cable con un micrófono.


Cómo desmontar Alcatel OT POP 7 P310X, Paso 3/1 Cómo desmontar Alcatel OT POP 7 P310X, Paso 3/2

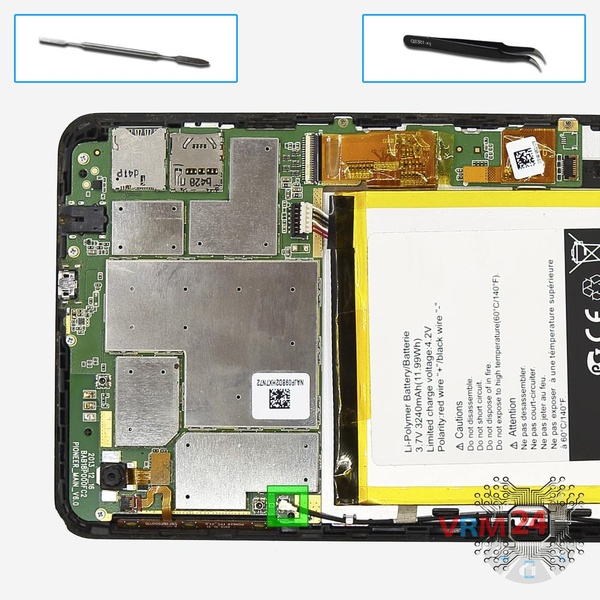

Paso 3.

Desconecte el cable coaxial del conector.


Cómo desmontar Alcatel OT POP 7 P310X, Paso 4/1 Cómo desmontar Alcatel OT POP 7 P310X, Paso 4/2

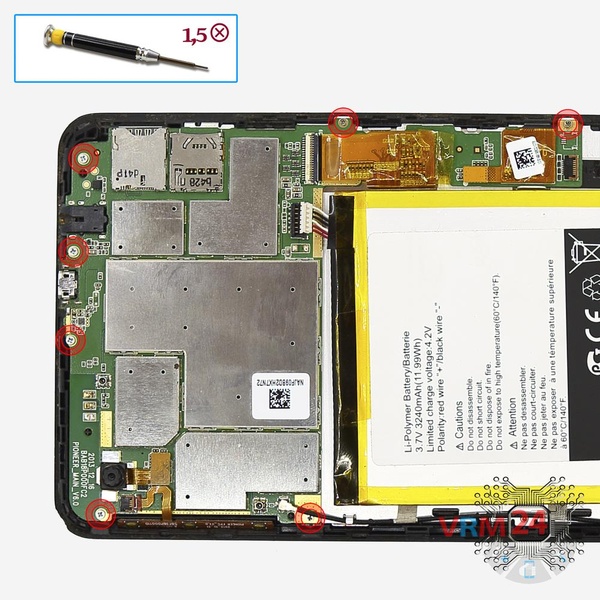

Paso 4.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 7 & nbsp; pernos en la & nbsp; PCB.


Cómo desmontar Alcatel OT POP 7 P310X, Paso 5/1 Cómo desmontar Alcatel OT POP 7 P310X, Paso 5/2 Cómo desmontar Alcatel OT POP 7 P310X, Paso 5/3

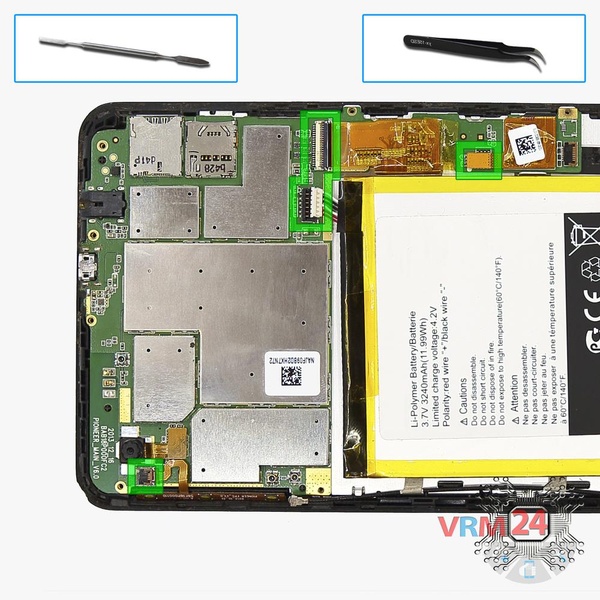

Paso 5.

Desconecte los conectores de la PCB.


Cómo desmontar Alcatel OT POP 7 P310X, Paso 6/1 Cómo desmontar Alcatel OT POP 7 P310X, Paso 6/2

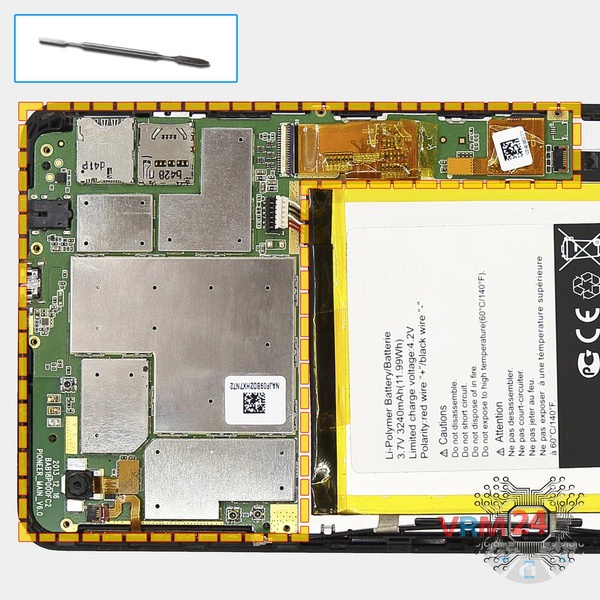

Paso 6.

Retire la PCB.


Cómo desmontar Alcatel OT POP 7 P310X, Paso 7/1 Cómo desmontar Alcatel OT POP 7 P310X, Paso 7/2 Cómo desmontar Alcatel OT POP 7 P310X, Paso 7/3

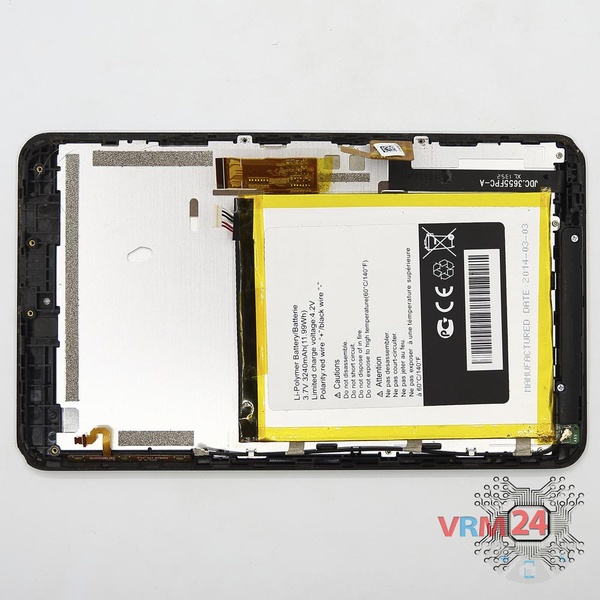

Paso 7.

La batería & amp; partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Alcatel OT POP 7 P310X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 3 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT POP 7 P310X — Alcatel OneTouch Pop7 P310X lanzado para los mercados en diferentes países.
