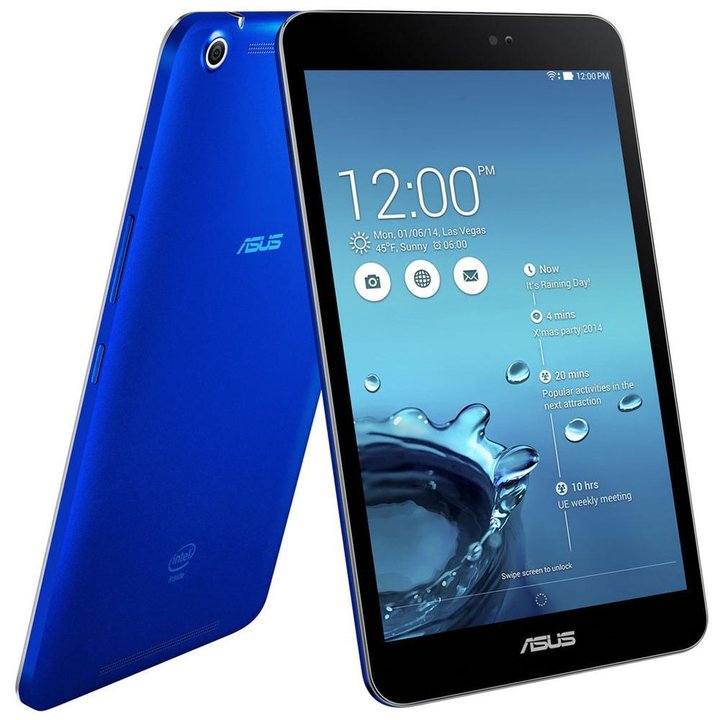

Asus MeMO Pad 8 ME581CL

Dificultad de desmontaje:
Mediano

Duración:
12 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Asus MeMO Pad 8 ME581CL con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

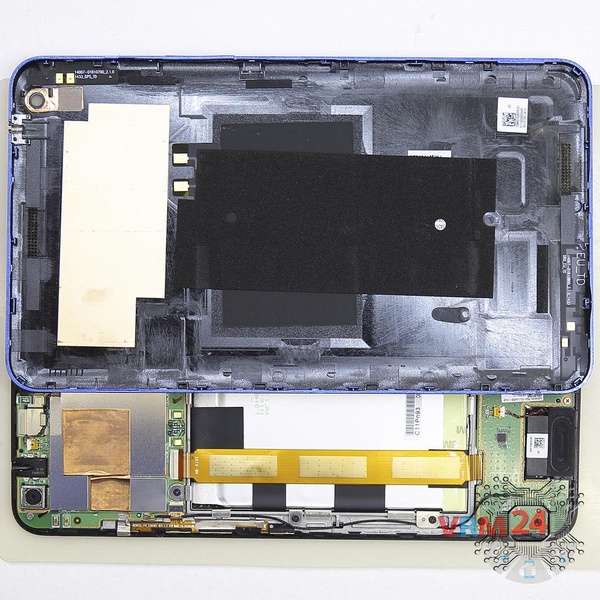

Abra la cubierta trasera.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 2/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 2/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 2/3

Paso 2.

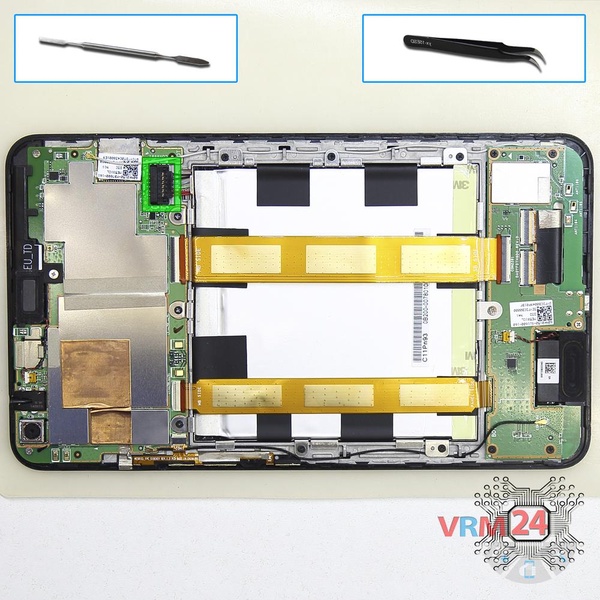

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 3/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 3/2

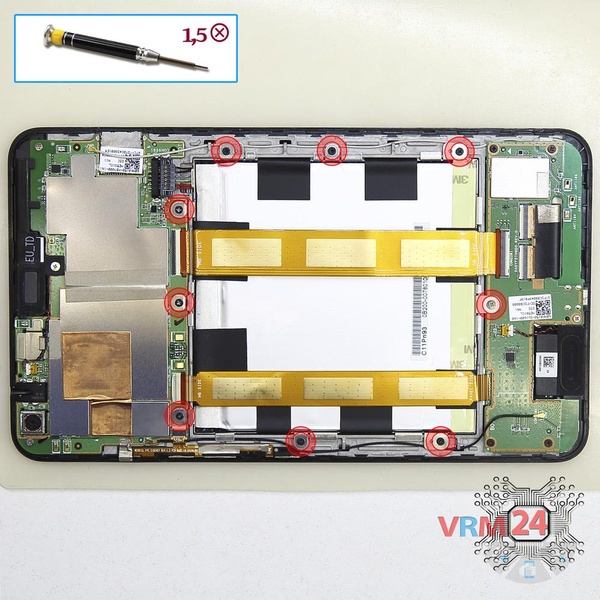

Paso 3.

Con un destornillador (Phillips 1.5 mm PH000), desatornille 8 & nbsp; pernos en el marco de la batería.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 4/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 4/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 4/3

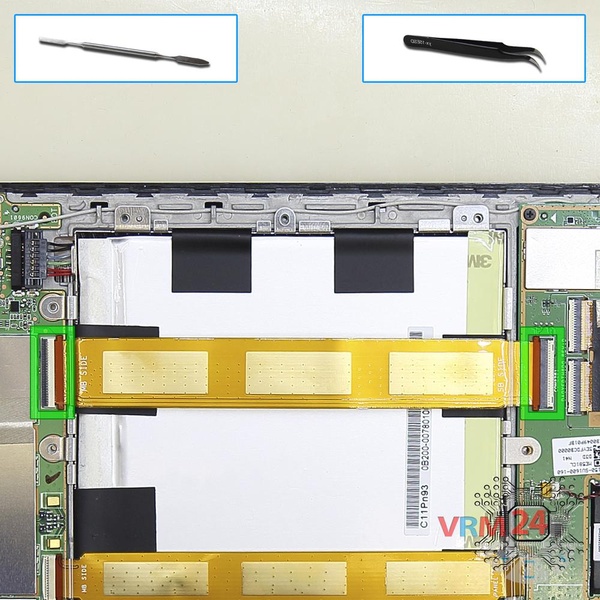

Paso 4.

Desconecte los conectores y retire el cable entre placas.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 5/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 5/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 5/3

Paso 5.

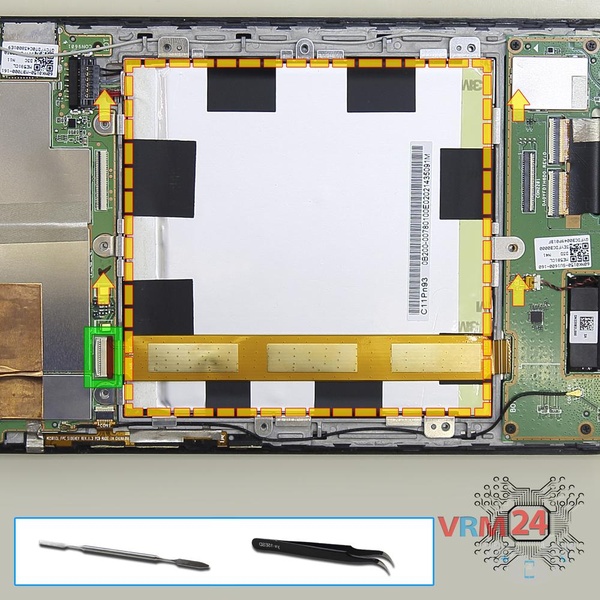

Desconecte el conector del & nbsp; cable entre placas & nbsp; y retire la batería.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 6/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 6/2

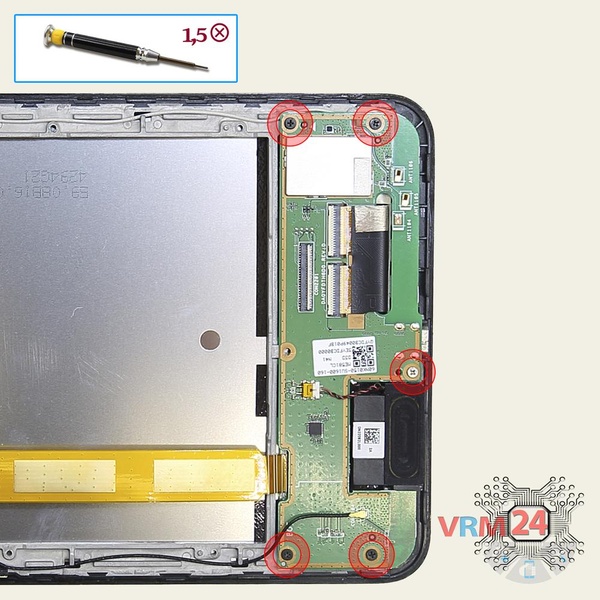

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 & nbsp; pernos en la PCB inferior.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 7/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 7/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 7/3

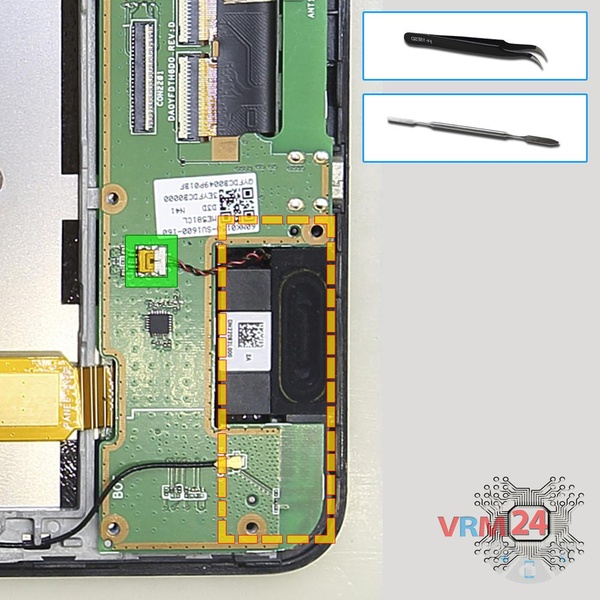

Paso 7.

Desconecte el conector de la PCB & amp; retire el conjunto del zumbador (altavoz).

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 8/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 8/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 8/3

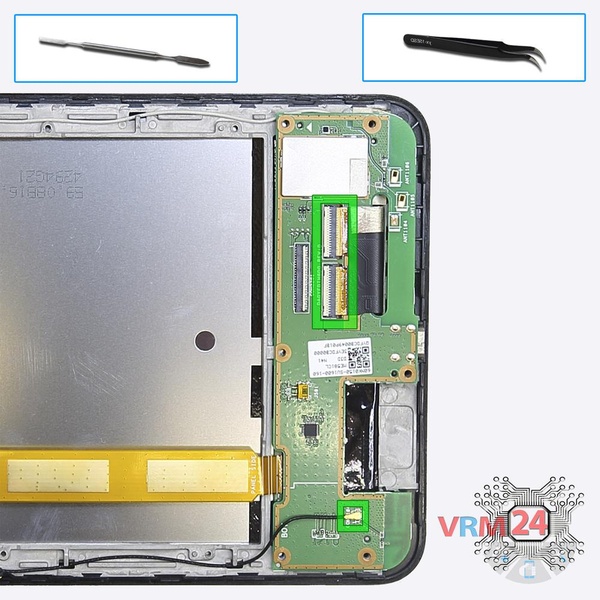

Paso 8.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 9/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 9/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 9/3

Paso 9.

Dar la vuelta a la placa, desconectar el conector del cable coaxial con el lado interior y la tarjeta extraíble.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 10/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 10/2

Paso 10.

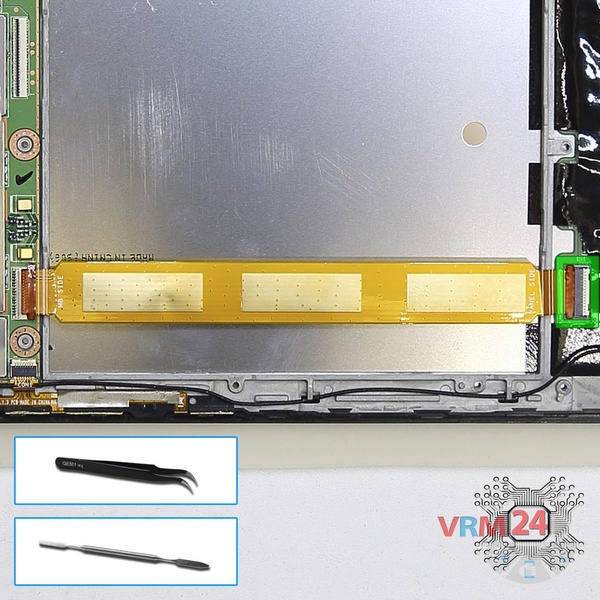

Desconecte los conectores y retire el cable entre placas.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 11/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 11/2

Paso 11.

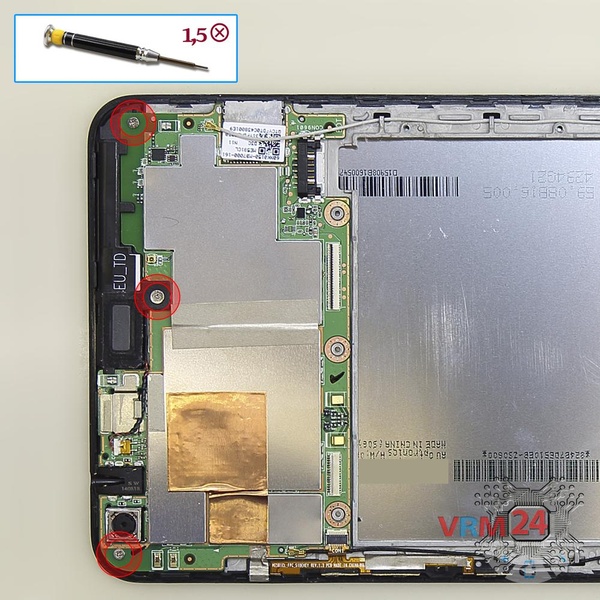

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 12/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 12/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 12/3

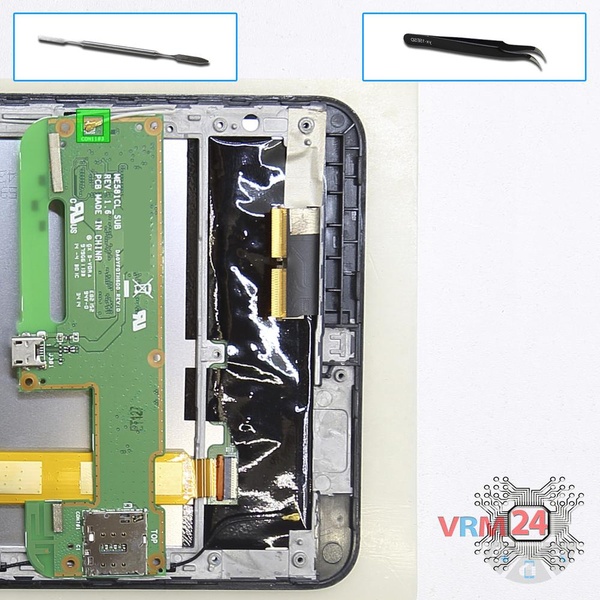

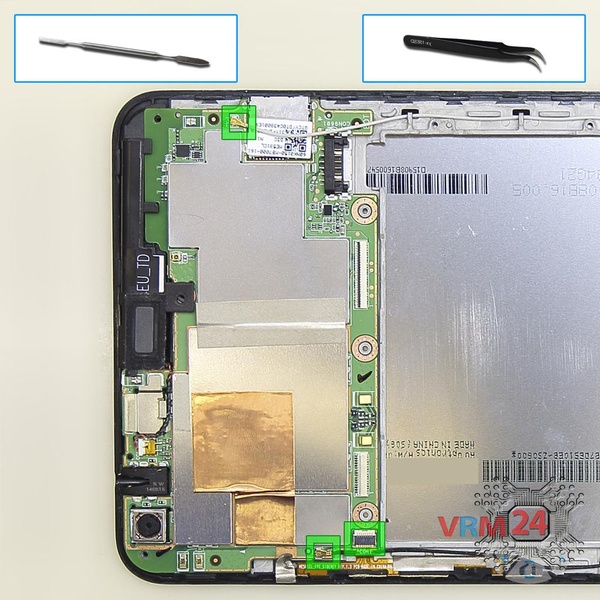

Paso 12.

Desconecte los conectores de la PCB y extráigala.

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 13/1

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 13/2

Cómo desmontar Asus MeMO Pad 8 ME581CL, Paso 13/3

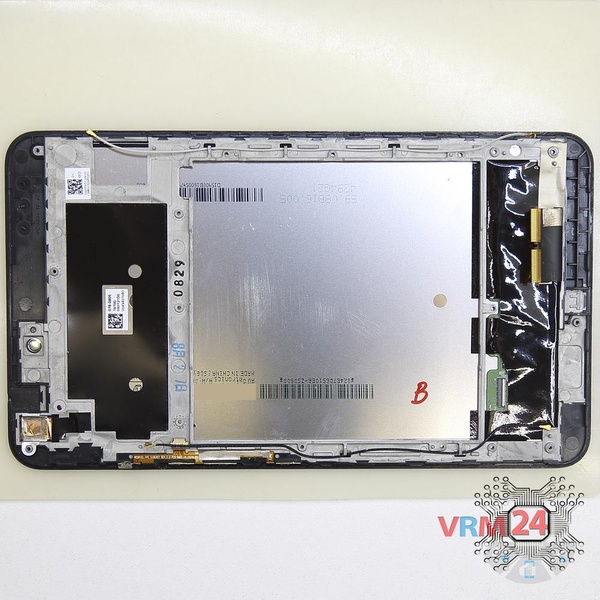

Paso 13.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus MeMO Pad 8 ME581CL en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus MeMO Pad 8 ME581CL

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus MeMO Pad 8 ME581CL lanzado para los mercados en diferentes países.
