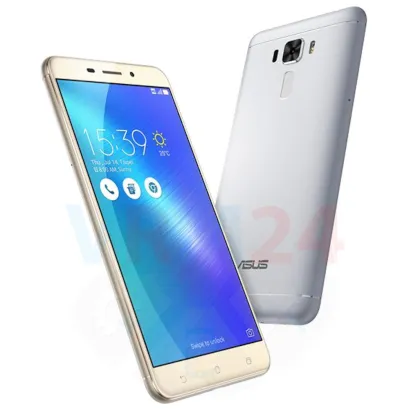

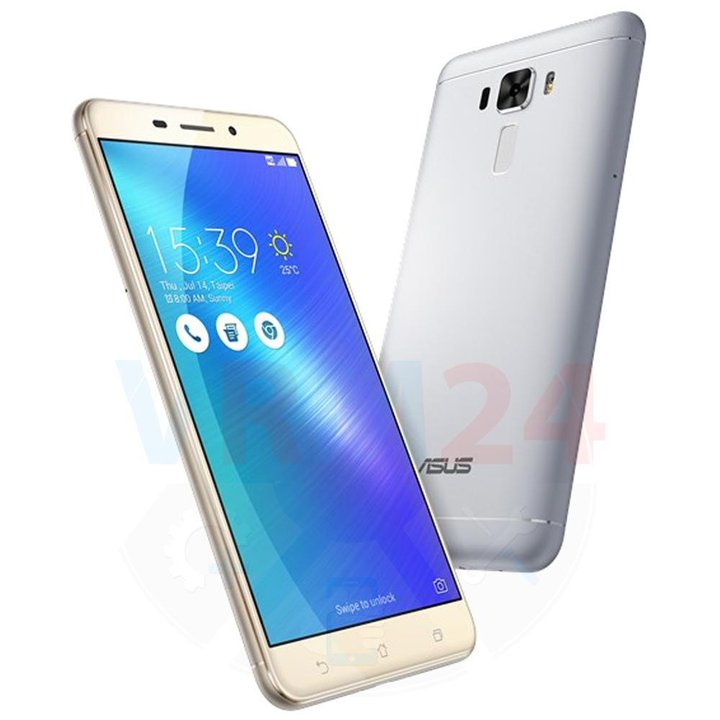

Desmontaje/Reparar del dispositivo móvil Asus ZenFone 3 Laser ZC551KL (Asus Zenfone 3 Laser) con la descripción de cada paso y el conjunto de herramientas requerido.

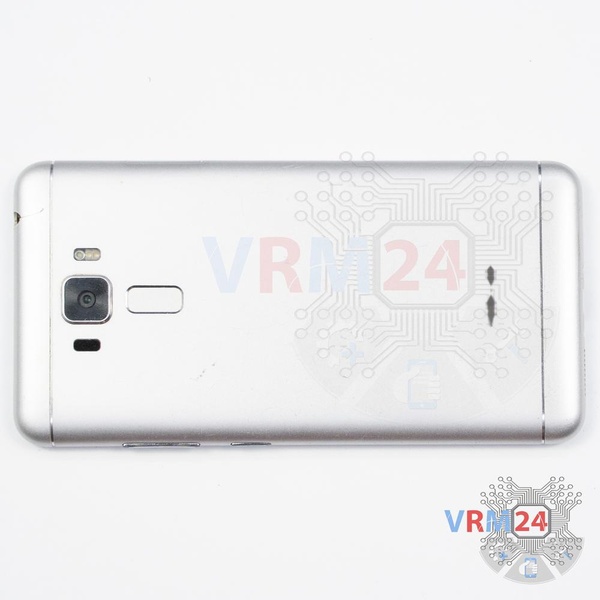

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

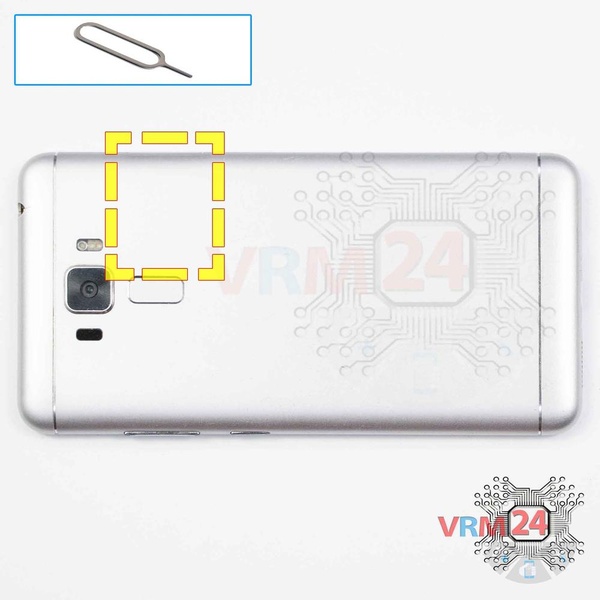

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

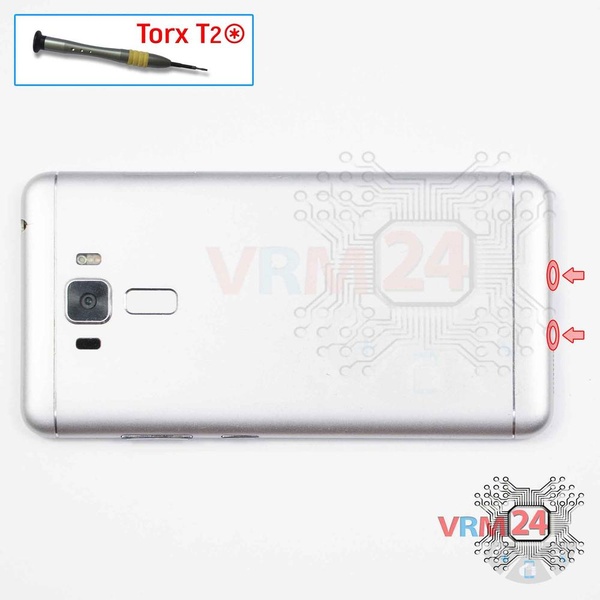

Con un destornillador (Torx T2), desatornille / extraiga 2 tornillos en el extremo del teléfono.

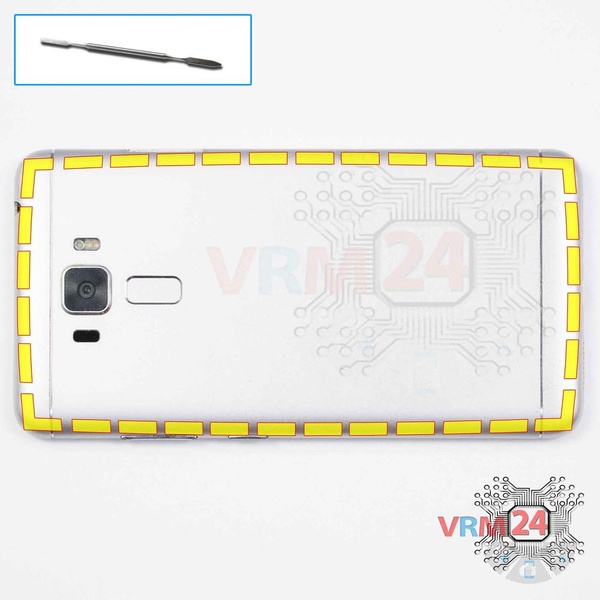

Con un spudger o un pico de plástico, con cuidado alrededor del borde, separe los clips de la cubierta trasera y retire la cubierta. No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.

⚠️ Preste atención al cable del sensor de huellas dactilares pegado a la cubierta trasera desde el interior. (si lo hay y está pegado a la tapa)

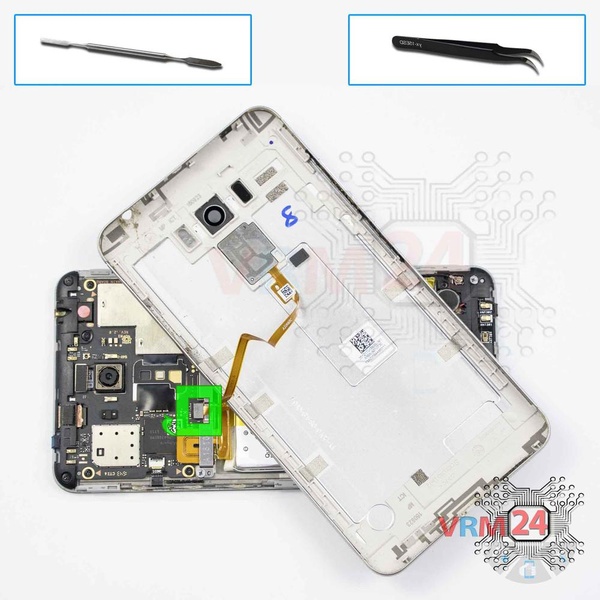

Desconecte el conector del sensor de huellas digitales y retire la tapa.

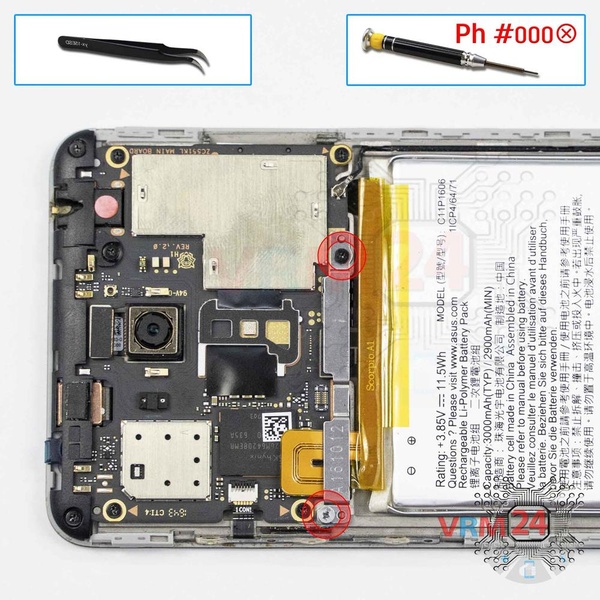

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 tornillos y retire el soporte que sujeta los conectores.

⚠️ Intente controlar y realizar todas las acciones con cuidado para no tocar accidentalmente o cortocircuitar nada en la placa de circuito impreso.

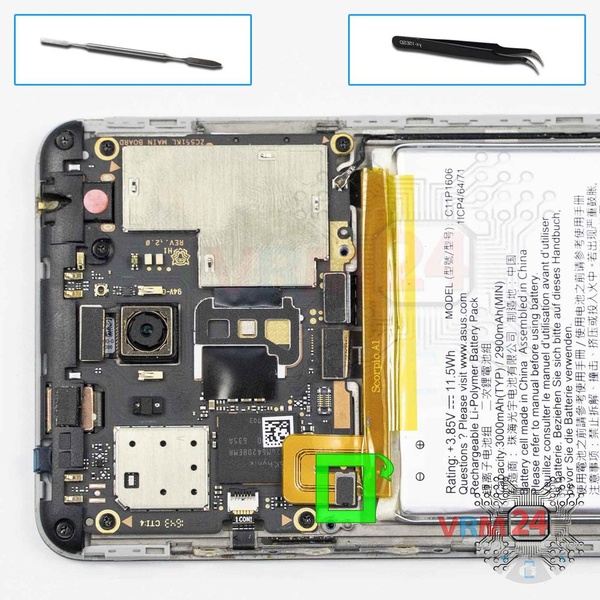

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Asus ZenFone 3 Laser ZC551KL tiene una batería C11P1606 con 3000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje. Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

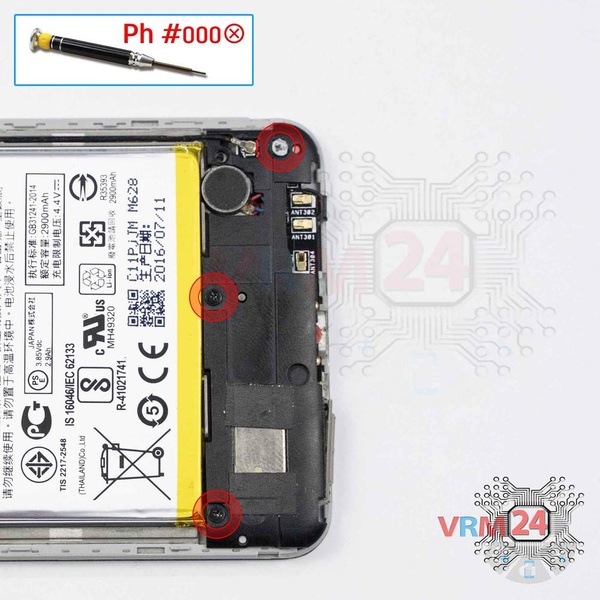

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos en la parte inferior del teléfono.

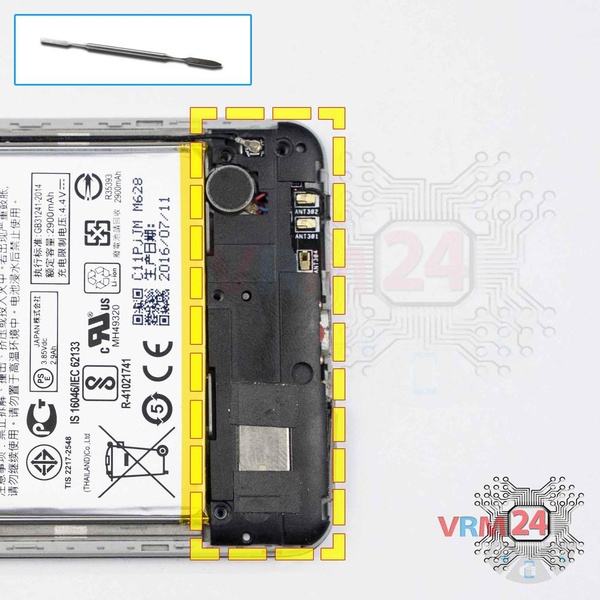

Desconecte el conector del cable coaxial, retire el conjunto de altavoz con antenas.

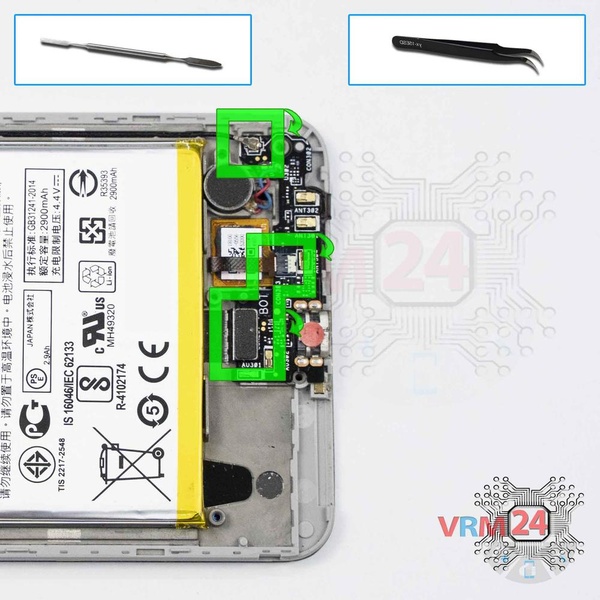

Desconecte el conector del cable coaxial, los cables a la placa base, el cable de la pantalla táctil.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

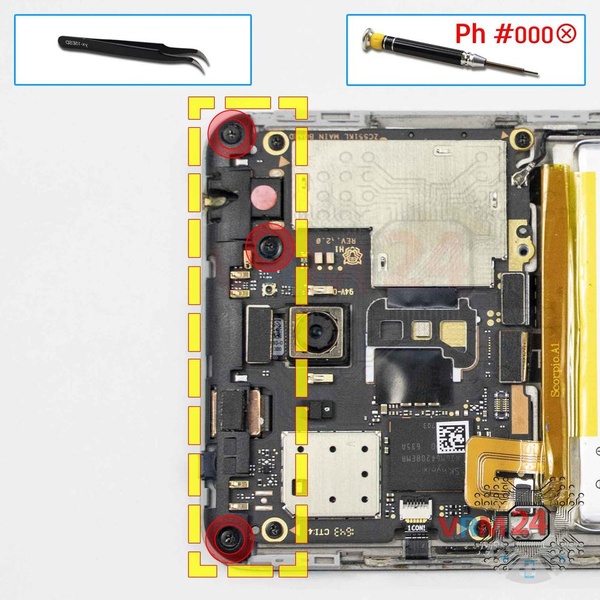

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos, retire la tapa que sujeta la cámara y la toma de auriculares.

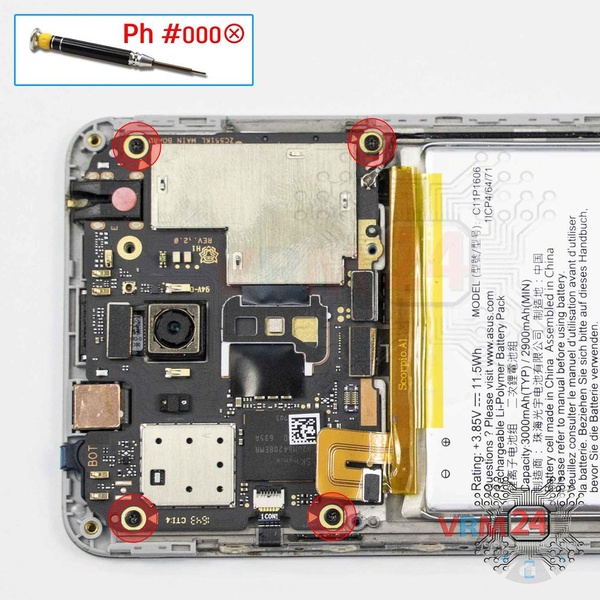

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 4 tornillos que sujetan la placa base.

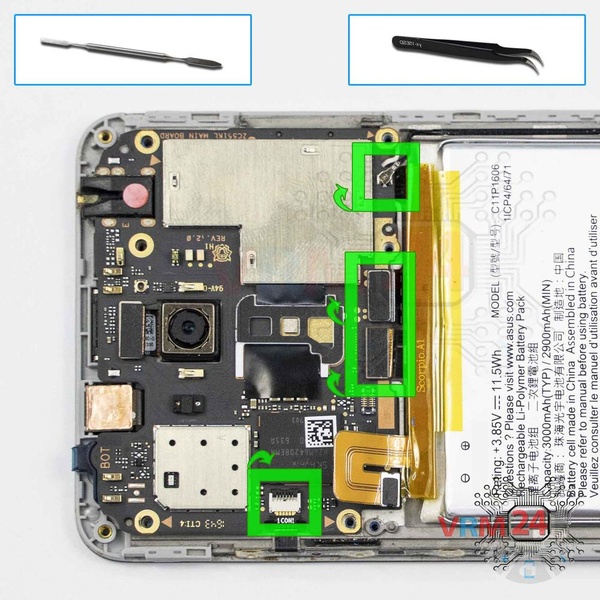

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

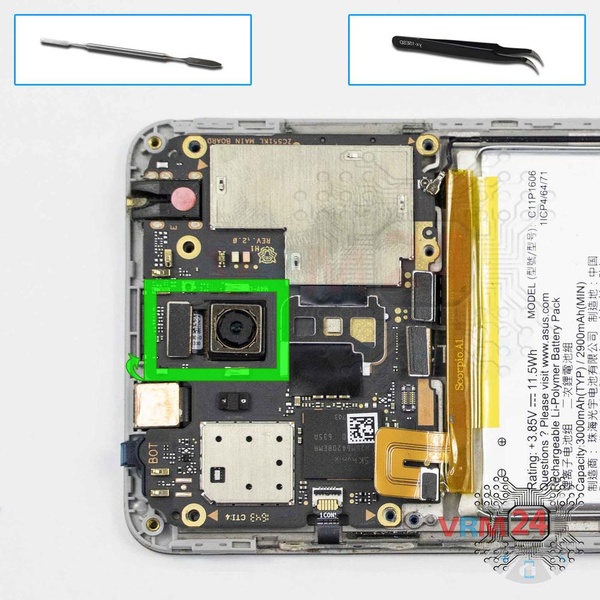

Desconecte el conector y retire la cámara trasera.

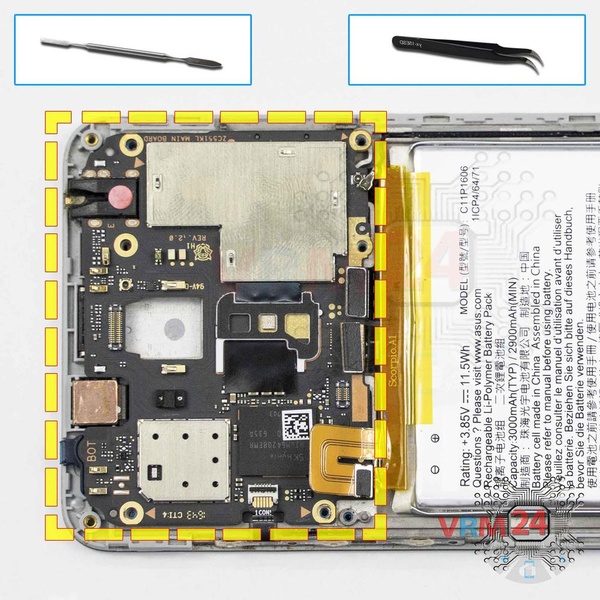

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

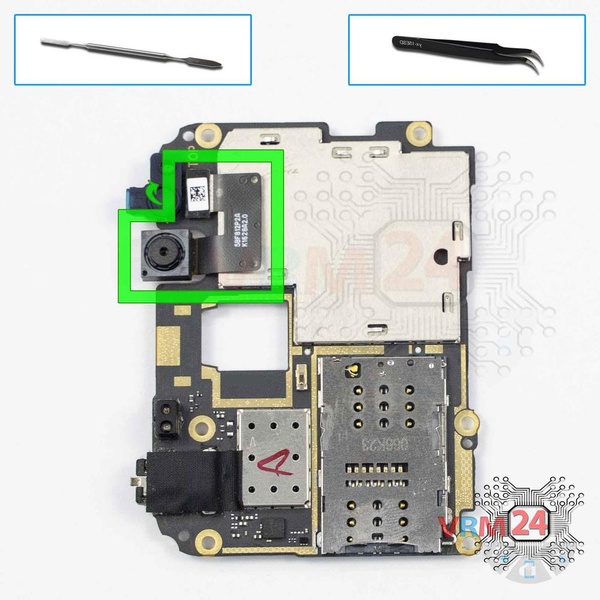

Desconecte el conector, retire la cámara frontal (selfie).
