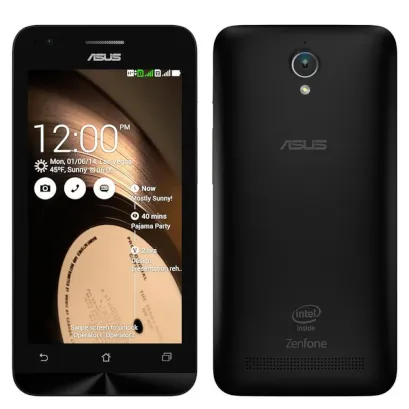

Asus ZenFone C ZC451CG
Asus ZenFone C ZC451CG
Dificultad de desmontaje:
Mediano
Duración:
6 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Asus ZenFone C ZC451CG con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 1/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 2/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 3/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 4/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 5/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 5/2

Paso 5.

Haga palanca y retire el zumbador (altavoz).

Cómo desmontar Asus ZenFone C ZC451CG, Paso 6/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 6/2

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno en la PCB inferior.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 7/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 7/2

Paso 7.

Desconecte el conector de la placa & nbsp; inferior y retire el motor de vibración.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 8/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 8/2 Cómo desmontar Asus ZenFone C ZC451CG, Paso 8/3

Paso 8.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 9/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 9/2

Paso 9.

Retire la PCB inferior.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 10/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 10/2

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 11/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 11/2 Cómo desmontar Asus ZenFone C ZC451CG, Paso 11/3

Paso 11.

Desconecte los conectores de la PCB.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 12/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 12/2 Cómo desmontar Asus ZenFone C ZC451CG, Paso 12/3

Paso 12.

Voltee la placa principal, desconecte los conectores desde el interior y retire la placa.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 13/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 13/2

Paso 13.

Haga palanca y retire el cable coaxial y el altavoz auricular.

Cómo desmontar Asus ZenFone C ZC451CG, Paso 14/1 Cómo desmontar Asus ZenFone C ZC451CG, Paso 14/2 Cómo desmontar Asus ZenFone C ZC451CG, Paso 14/3

Paso 14.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus ZenFone C ZC451CG en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus ZenFone C ZC451CG
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus ZenFone C ZC451CG lanzado para los mercados en diferentes países.
