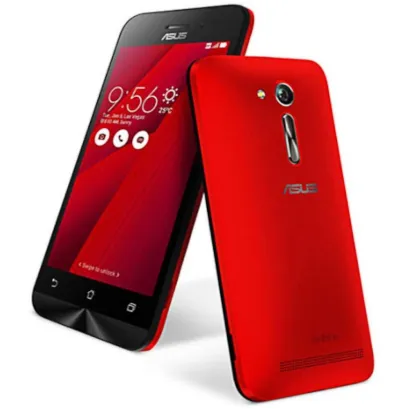

Asus ZenFone Go ZB452KG
Asus ZenFone Go ZB452KG
Dificultad de desmontaje:
Fácil
Duración:
8 min

Herramientas recomendadas

Destornillador Torx Т5 Destornillador torx т5
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Asus ZenFone Go ZB452KG con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 1/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 2/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 3/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 3/2

Paso 3.

Con un destornillador (hexagonal T5), desatornille 7 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 4/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 4/2

Paso 4.

Levante y retire la batería.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 5/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 5/2

Paso 5.

Haga palanca y retire el altavoz (zumbador) del marco.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 6/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 6/2 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 6/3

Paso 6.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 7/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 7/2

Paso 7.

Retire la PCB inferior.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 8/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 8/2 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 8/3

Paso 8.

Desconecte el conector de la PCB y retire la placa con botones de volumen.

⚠️ ¡Advertencia!

El conector se encuentra en el interior.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 9/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 9/2

Paso 9.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 10/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 10/2 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 10/3

Paso 10.

Desconecte los conectores de la PCB.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 11/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 11/2 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 11/3 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 11/4

Paso 11.

Voltee la placa principal, desconecte el conector del cable coaxial desde el interior y retire la PCB.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 12/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 12/2

Paso 12.

Haga palanca y retire el auricular.

Cómo desmontar Asus ZenFone Go ZB452KG, Paso 13/1 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 13/2 Cómo desmontar Asus ZenFone Go ZB452KG, Paso 13/3

Paso 13.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus ZenFone Go ZB452KG en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus ZenFone Go ZB452KG
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus ZenFone Go ZB452KG lanzado para los mercados en diferentes países.
