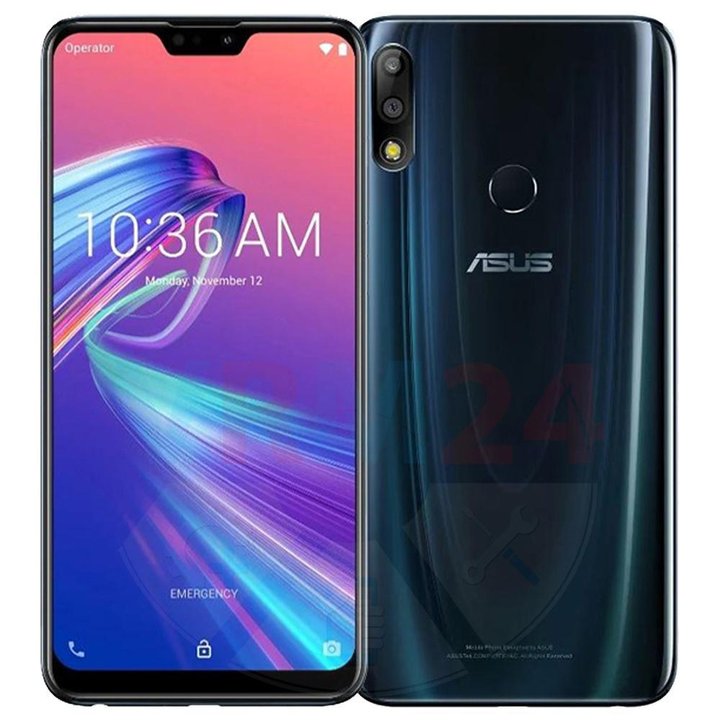

Desmontaje/Reparar del dispositivo móvil Asus ZenFone Max Pro (M2) ZB631KL (Asus ZenFone Max Pro (M2)) con la descripción de cada paso y el conjunto de herramientas requerido.

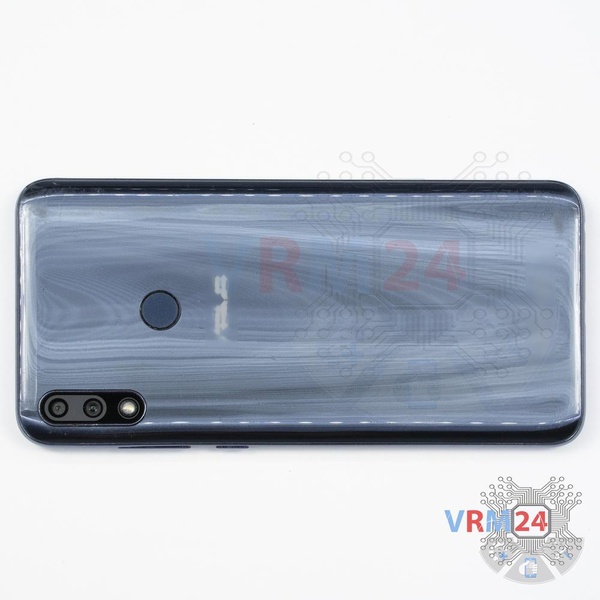

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

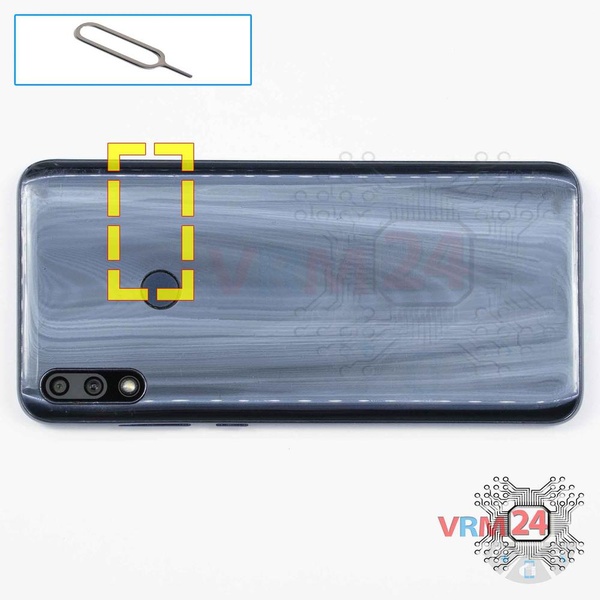

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

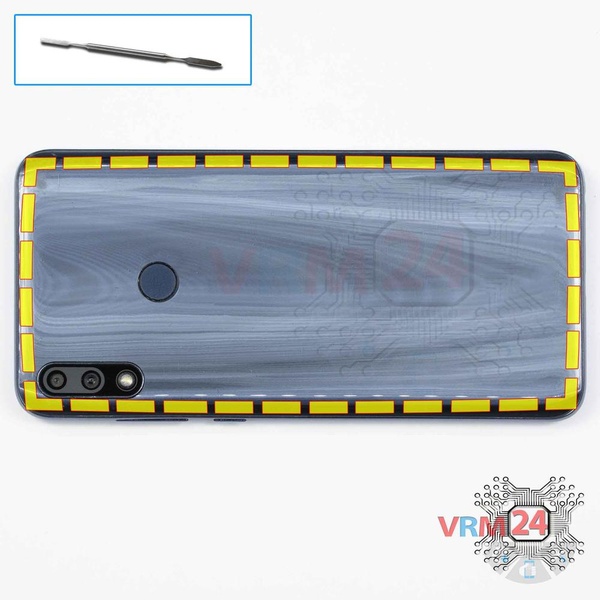

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.

⚠️ Preste atención al cable del sensor de huellas dactilares pegado a la cubierta trasera desde el interior.

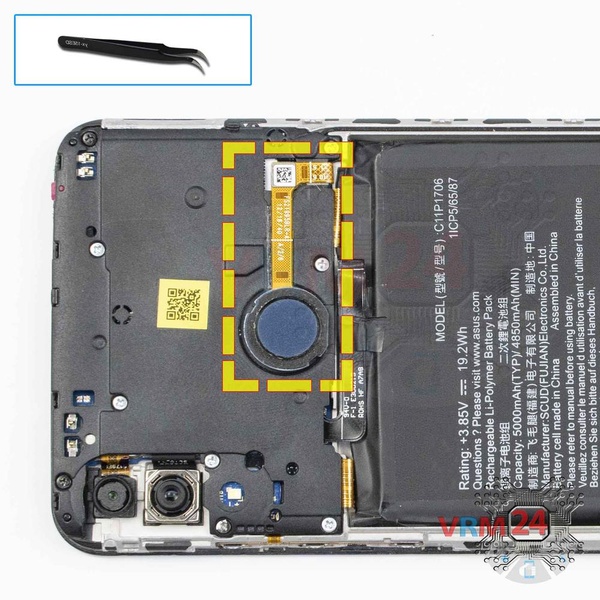

Despegue el cable del sensor FGPT y estírelo hacia la derecha. El cable está pegado a la funda con cinta adhesiva, así que hazlo con cuidado. & Nbsp;

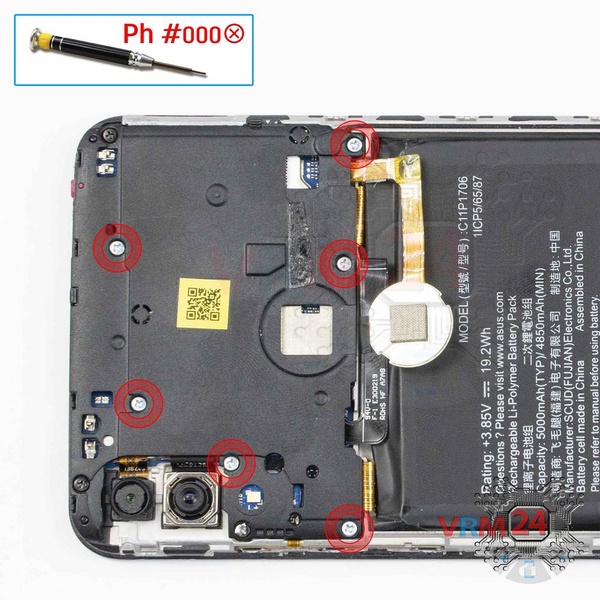

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 6 tornillos largos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

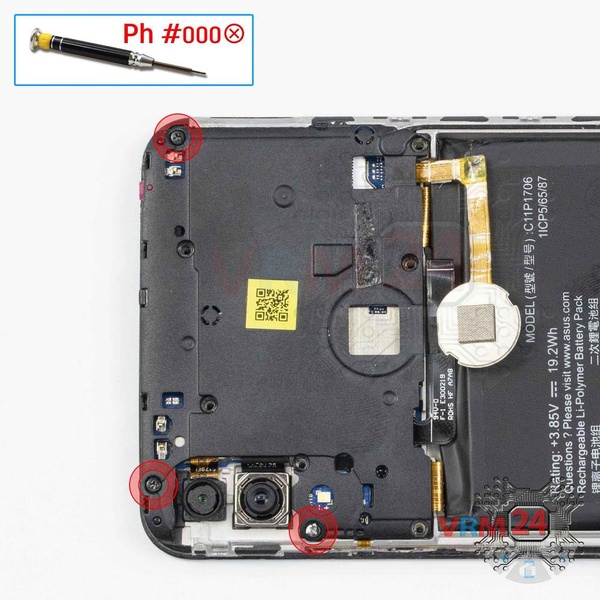

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 3 tornillos cortos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

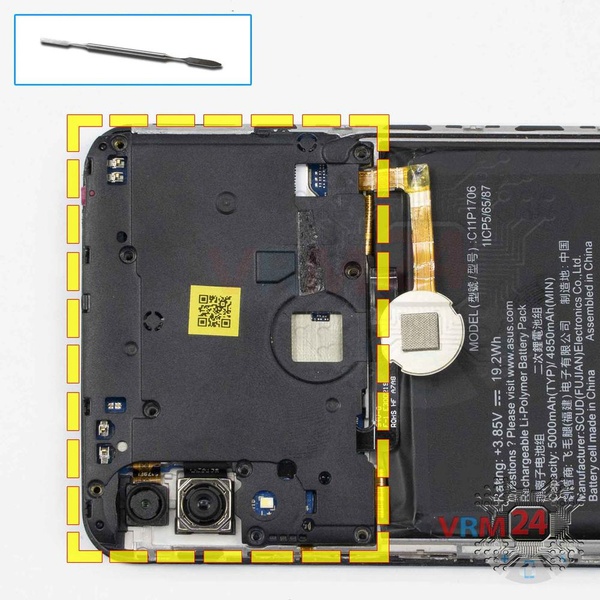

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠️ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

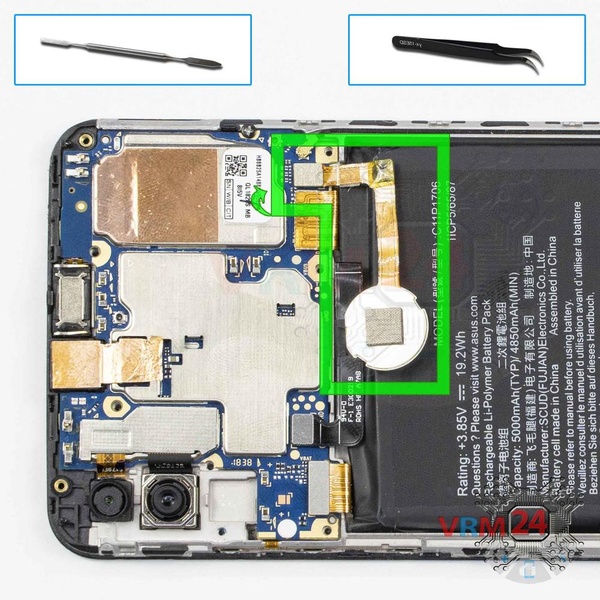

Desconecta el conector y quita el sensor de huellas dactilares. Si el sensor de huellas dactilares todavía estaba en la cubierta, en el Paso 7, debe desconectar el conector y quitar el sensor con la cubierta. & Nbsp;

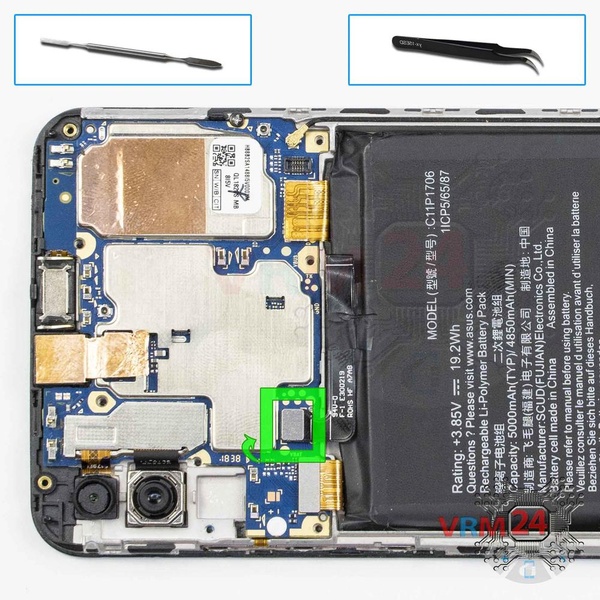

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Asus Zenfone Max Pro (M2) ZB631KL tiene una batería C11P1706 con capacidad de 5000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

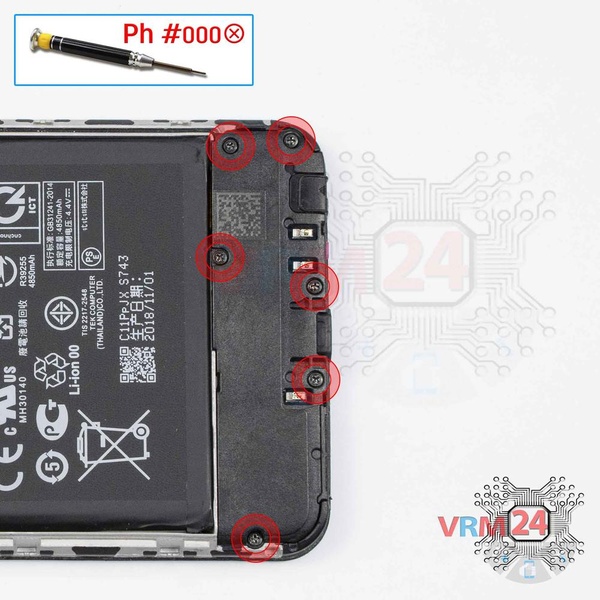

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos en la parte inferior del teléfono.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

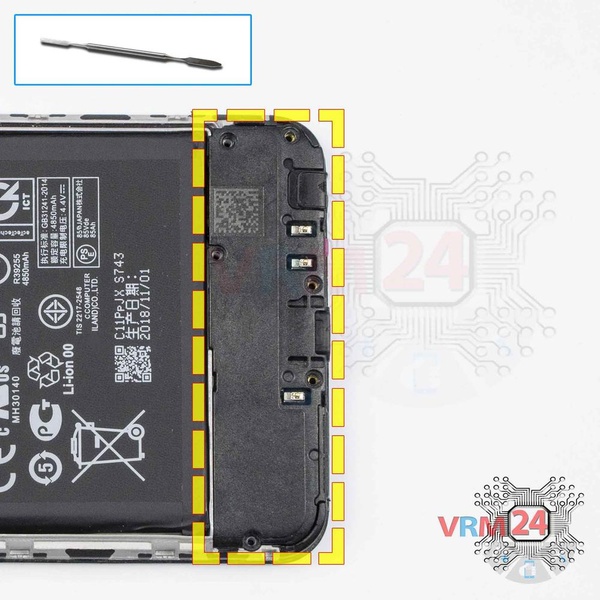

Retire el conjunto de altavoz con antenas.

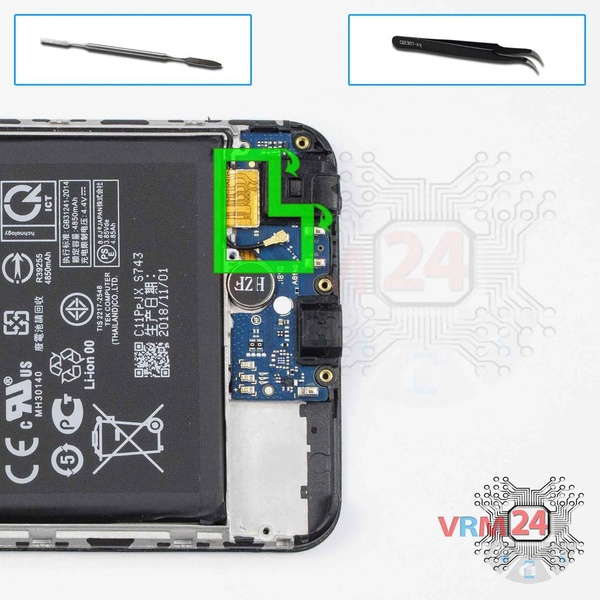

Desconecte el conector del cable coaxial, el cable de subpantalla entre placas en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

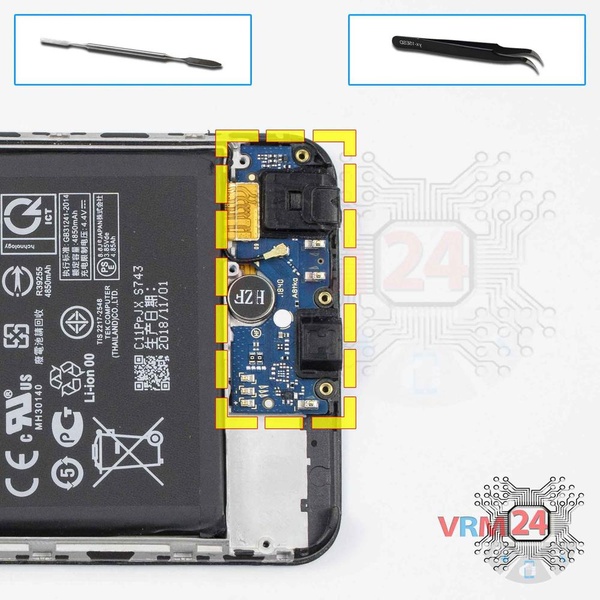

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

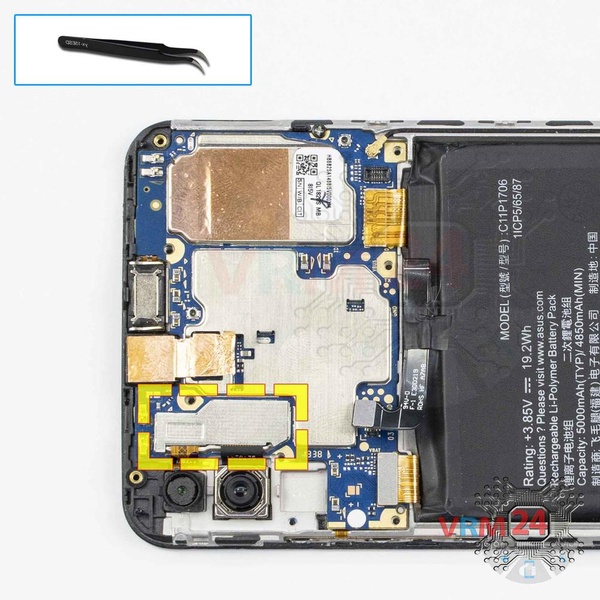

Retire el soporte que sujeta las cámaras.

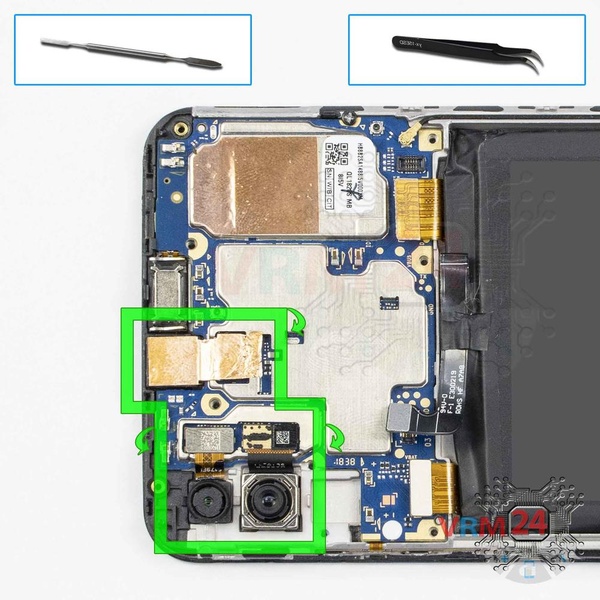

Desconecta los conectores, quita dos cámaras traseras y una cámara frontal (selfie).

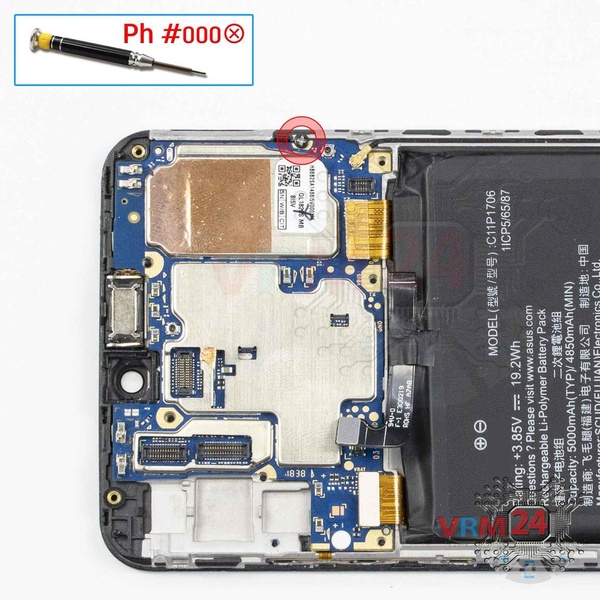

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo que sujeta la placa base.

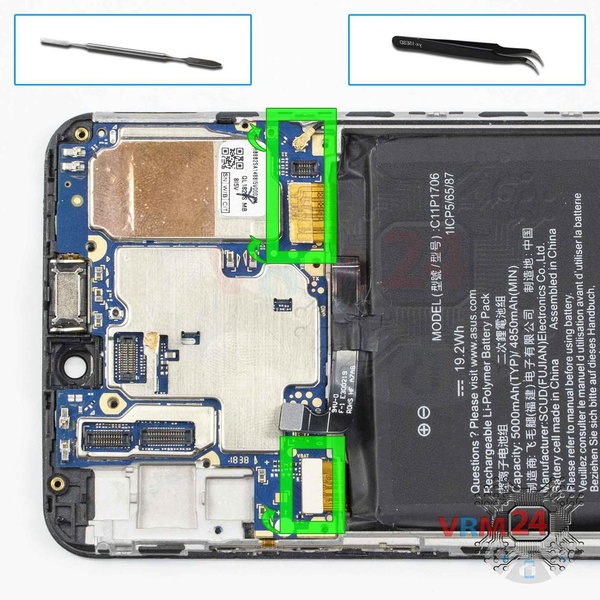

Levante los conectores, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

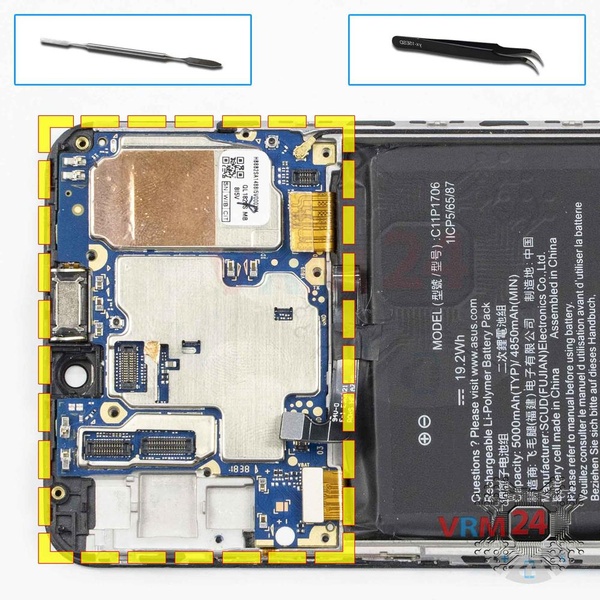

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

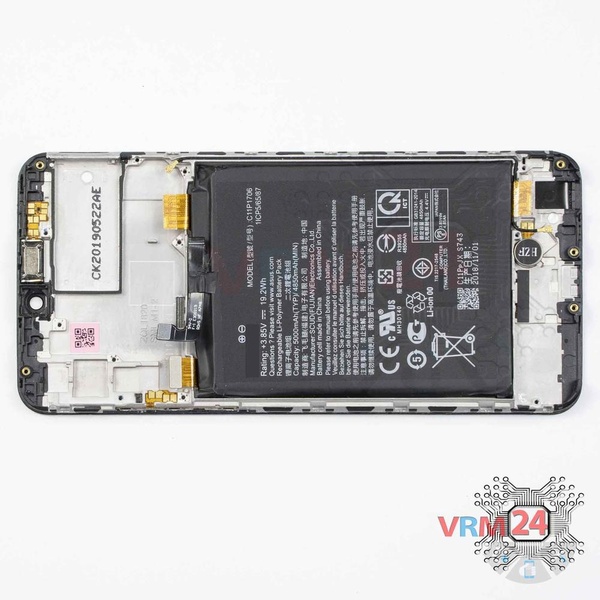

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el cable coaxial y el motor de vibración.
