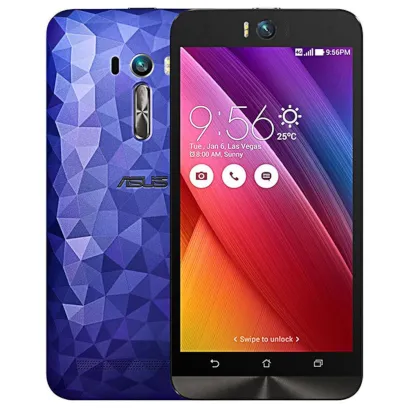

Asus ZenFone Selfie ZD551KL

Dificultad de desmontaje:
Fácil

Duración:
6 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Asus ZenFone Selfie ZD551KL con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 1/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 2/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 3/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 3/2

Paso 3.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 13 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 4/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 5/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 5/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 5/3

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 5/4

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 5/5

Paso 5.

Haga palanca y retire el vibromotor.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 6/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 6/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 6/3

Paso 6.

Haga palanca y retire la parte inferior.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 7/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 7/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 7/3

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 7/4

Paso 7.

Desconectar & amp; retire el cable plano flexible con & nbsp; botón de encendido.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 8/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 8/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 8/3

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 8/4

Paso 8.

Desconecte los conectores de la PCB y extráigala.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 9/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 9/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 9/3

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 9/4

Paso 9.

En la placa principal, desconecte los conectores del cable coaxial y retírelo.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 10/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 10/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 10/3

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 10/4

Paso 10.

Dé la vuelta a la placa principal y, con un destornillador (Phillips 1,5 mm PH000), & nbsp; desatornille un & nbsp; perno que la conecta a la placa inferior.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 11/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 11/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 11/3

Paso 11.

Separe las tablas.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 12/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 12/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 12/3

Paso 12.

En la PCB principal, retire & nbsp; la lámina del disipador de calor y retire las cámaras principal y frontal.

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 13/1

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 13/2

Cómo desmontar Asus ZenFone Selfie ZD551KL, Paso 13/3

Paso 13.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus ZenFone Selfie ZD551KL en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus ZenFone Selfie ZD551KL

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus ZenFone Selfie ZD551KL lanzado para los mercados en diferentes países.
