Doogee S60 IP68

Dificultad de desmontaje:
Fácil

Duración:
15 min

Herramientas recomendadas

Destornillador torx т5

Destornillador torx т6

Destornillador de punta plana

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Doogee S60 IP68 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Doogee S60 IP68, Paso 1/1

Cómo desmontar Doogee S60 IP68, Paso 1/2

Paso 1.

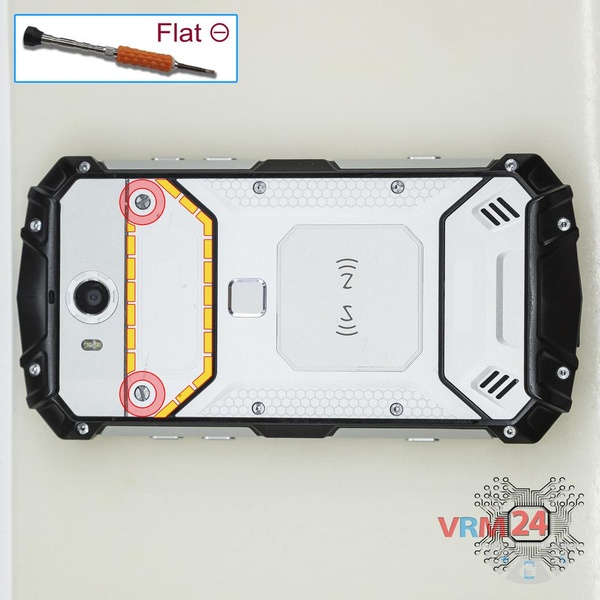

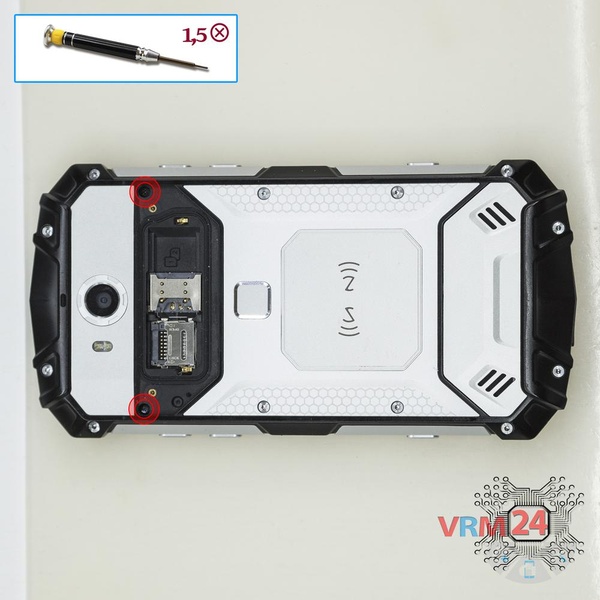

Con un destornillador (plano), desatornille los 2 pernos de la cubierta trasera. Abra la tapa que oculta los soportes de las tarjetas SIM y MMC.

Cómo desmontar Doogee S60 IP68, Paso 2/1

Cómo desmontar Doogee S60 IP68, Paso 2/2

Paso 2.

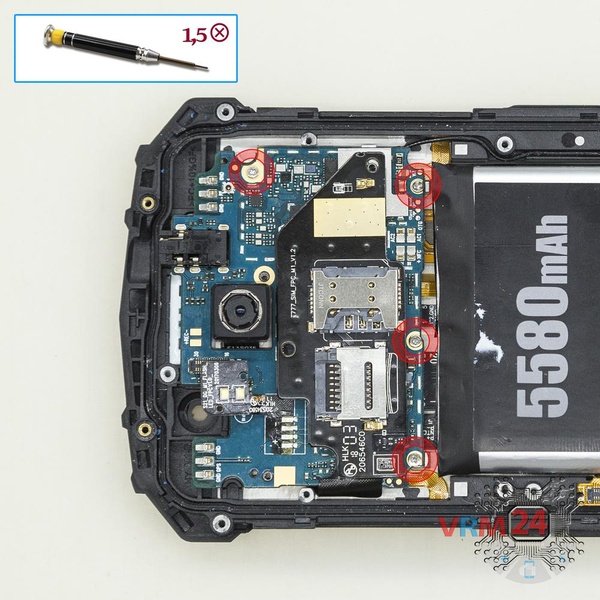

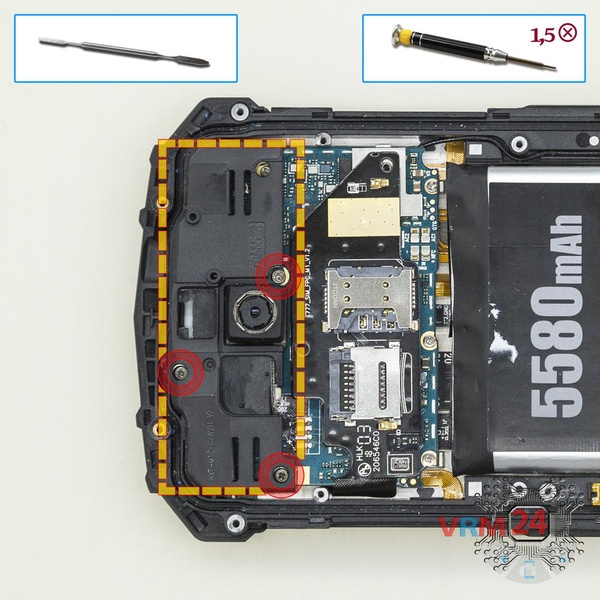

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos.

Cómo desmontar Doogee S60 IP68, Paso 3/1

Cómo desmontar Doogee S60 IP68, Paso 3/2

Paso 3.

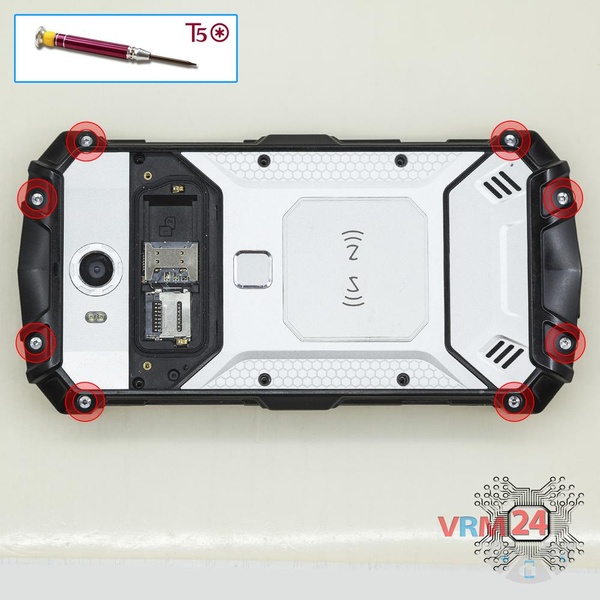

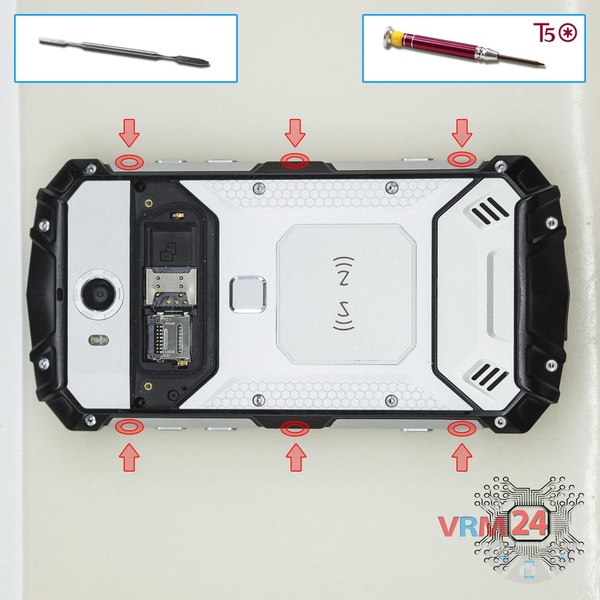

Con un destornillador (hexagonal T5 o hexagonal T6), desatornille los 6 pernos de los bordes del teléfono y retire los marcos y las teclas de los botones.

Cómo desmontar Doogee S60 IP68, Paso 4/1

Cómo desmontar Doogee S60 IP68, Paso 4/2

Paso 4.

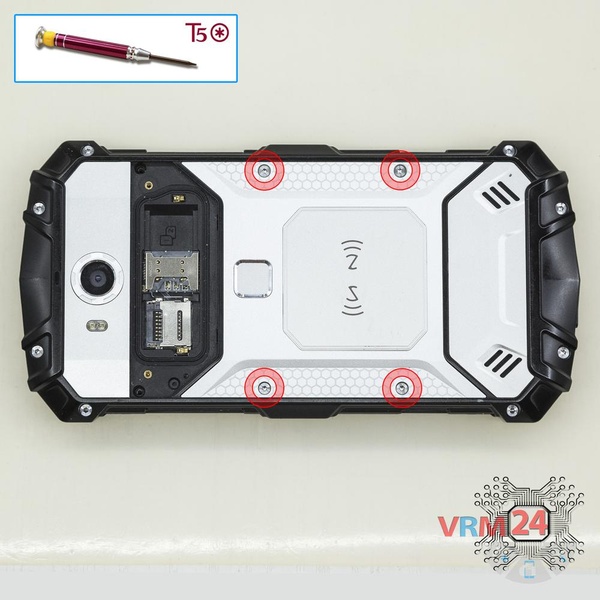

Con un destornillador (hexagonal T5 o hexagonal T6), desatornille los 4 & nbsp; pernos de la cubierta trasera.

Cómo desmontar Doogee S60 IP68, Paso 5/1

Cómo desmontar Doogee S60 IP68, Paso 5/2

Paso 5.

Con un destornillador (hexagonal T5 o hexagonal T6), desatornille 8 pernos en la cubierta trasera.

Cómo desmontar Doogee S60 IP68, Paso 6/1

Cómo desmontar Doogee S60 IP68, Paso 6/2

Paso 6.

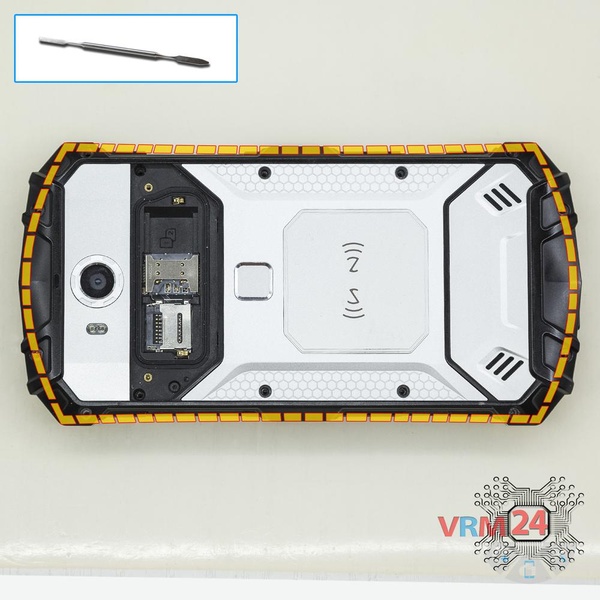

Abra la cubierta trasera.

Cómo desmontar Doogee S60 IP68, Paso 7/1

Cómo desmontar Doogee S60 IP68, Paso 7/2

Paso 7.

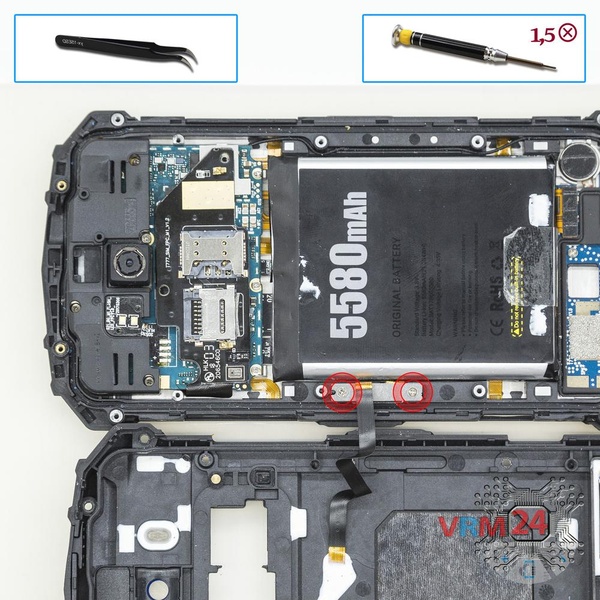

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 pernos y retire el soporte que sujeta el conector.

Cómo desmontar Doogee S60 IP68, Paso 8/1

Cómo desmontar Doogee S60 IP68, Paso 8/2

Cómo desmontar Doogee S60 IP68, Paso 8/3

Paso 8.

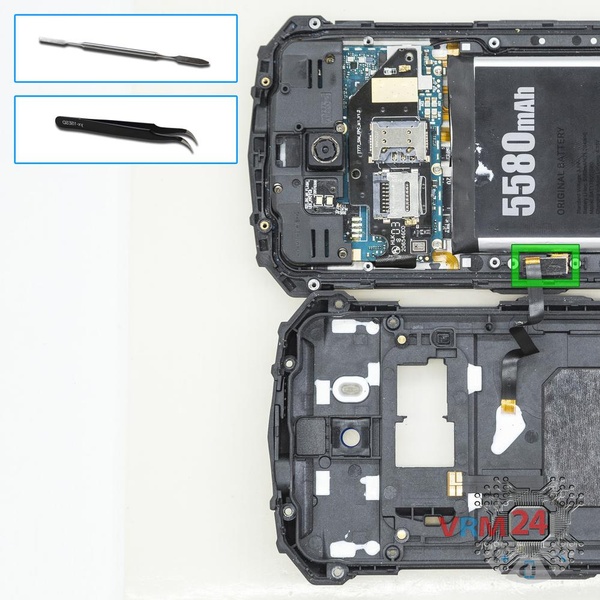

Levante el conector del sensor de huellas dactilares.

Cómo desmontar Doogee S60 IP68, Paso 9/1

Cómo desmontar Doogee S60 IP68, Paso 9/2

Paso 9.

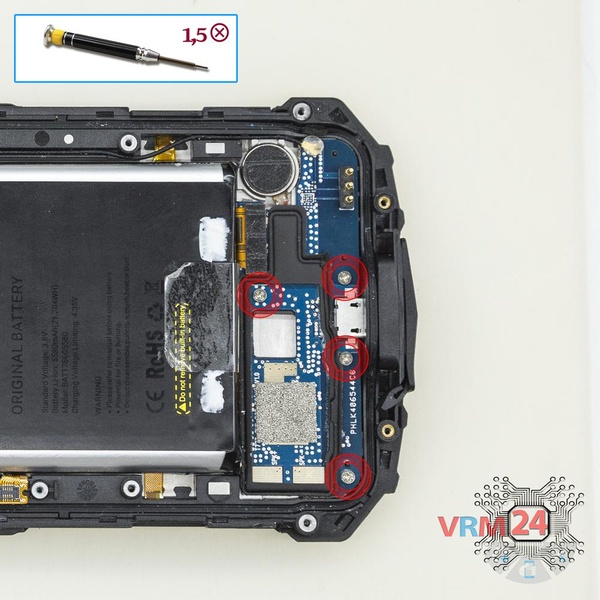

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB inferior.

Cómo desmontar Doogee S60 IP68, Paso 10/1

Cómo desmontar Doogee S60 IP68, Paso 10/2

Paso 10.

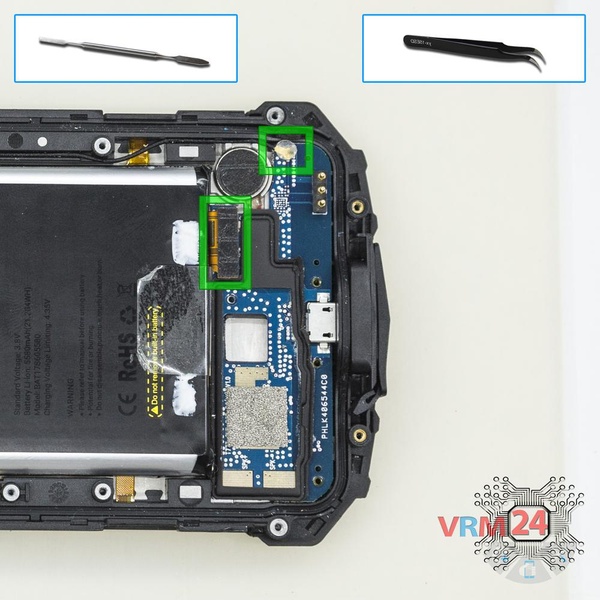

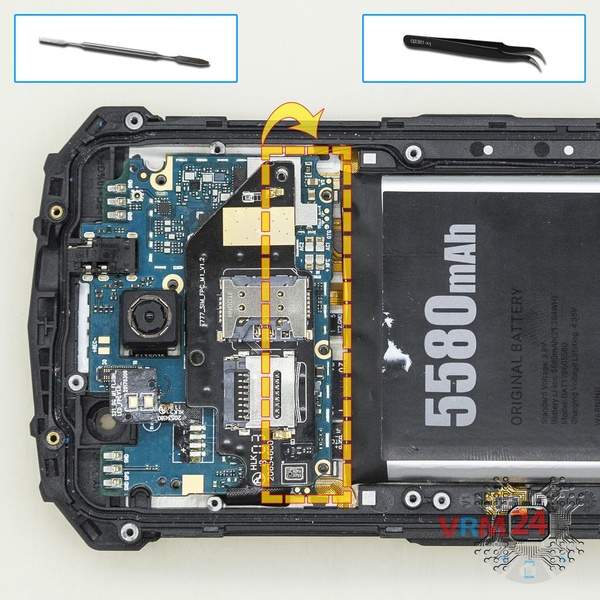

Desconecte los conectores en la PCB inferior.

Cómo desmontar Doogee S60 IP68, Paso 11/1

Cómo desmontar Doogee S60 IP68, Paso 11/2

Paso 11.

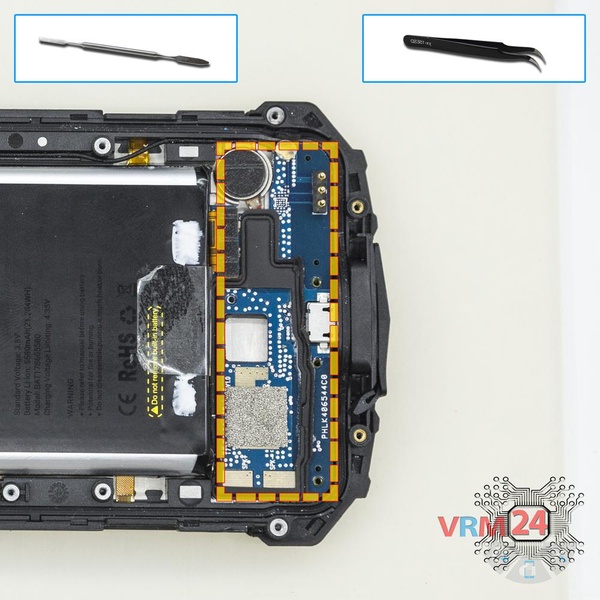

Retire la PCB inferior.

Cómo desmontar Doogee S60 IP68, Paso 12/1

Cómo desmontar Doogee S60 IP68, Paso 12/2

Cómo desmontar Doogee S60 IP68, Paso 12/3

Paso 12.

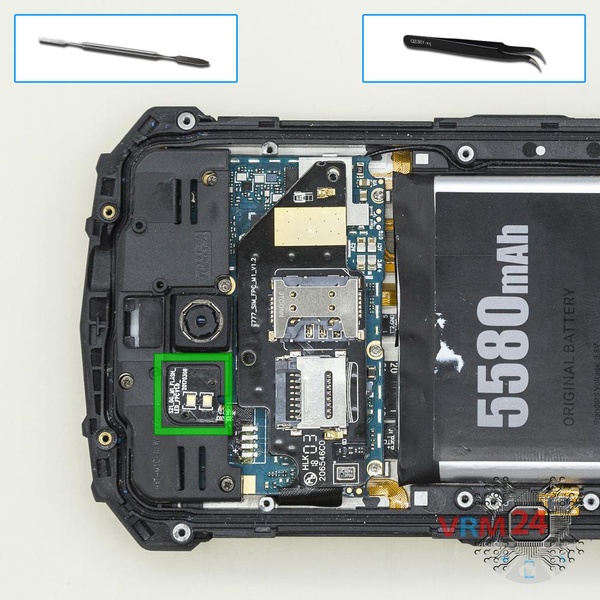

Levante el sensor.

Cómo desmontar Doogee S60 IP68, Paso 13/1

Cómo desmontar Doogee S60 IP68, Paso 13/2

Paso 13.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos.

Cómo desmontar Doogee S60 IP68, Paso 14/1

Cómo desmontar Doogee S60 IP68, Paso 14/2

Paso 14.

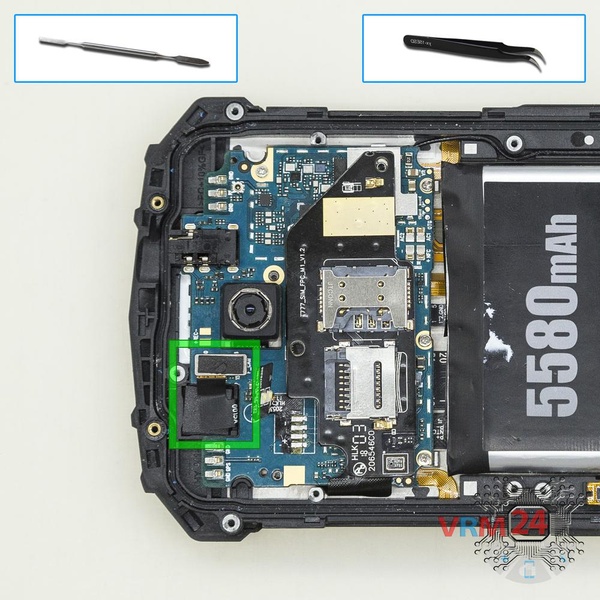

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Doogee S60 IP68, Paso 15/1

Cómo desmontar Doogee S60 IP68, Paso 15/2

Paso 15.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB.

Paso 16.

Voltee la placa, desconecte los conectores desde el interior.

Cómo desmontar Doogee S60 IP68, Paso 17/1

Cómo desmontar Doogee S60 IP68, Paso 17/2

Paso 17.

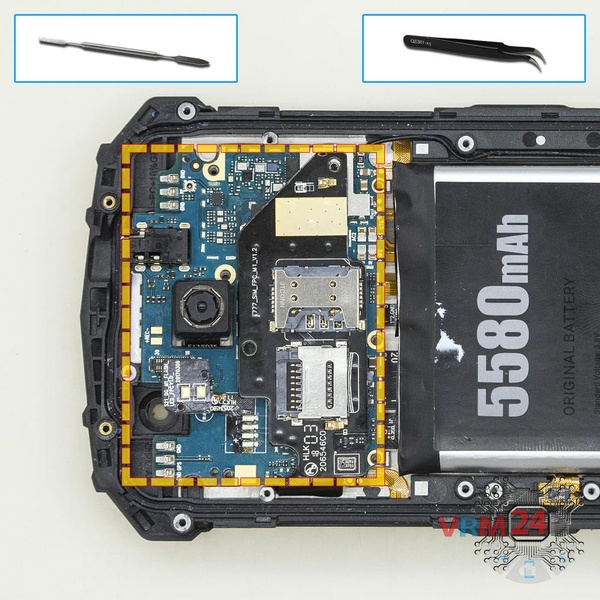

Retire la PCB.

Cómo desmontar Doogee S60 IP68, Paso 18/1

Cómo desmontar Doogee S60 IP68, Paso 18/2

Paso 18.

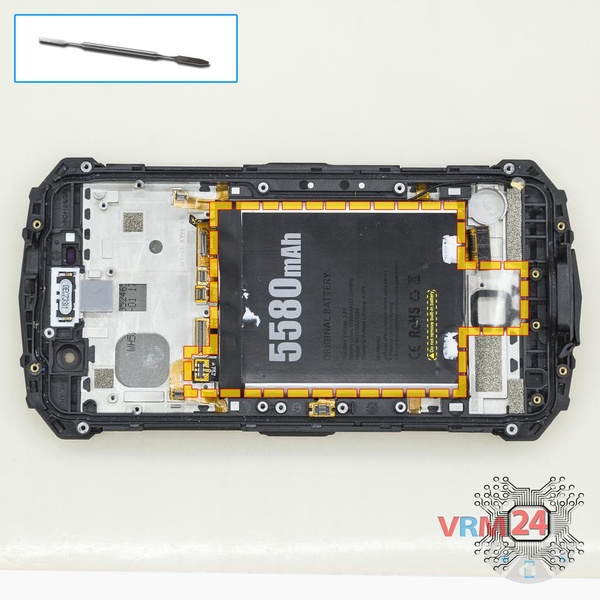

Desenganche y retire la batería.

Cómo desmontar Doogee S60 IP68, Paso 19/1

Cómo desmontar Doogee S60 IP68, Paso 19/2

Cómo desmontar Doogee S60 IP68, Paso 19/3

Paso 19.

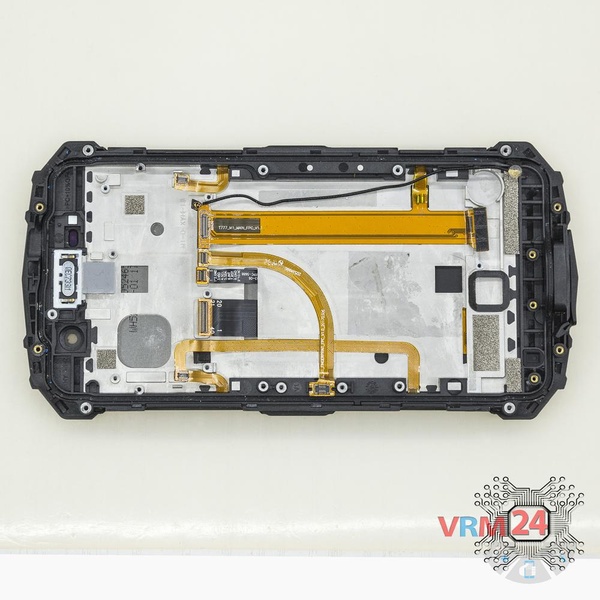

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Doogee S60 IP68 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Doogee #Doogee S60 IP68

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Doogee S60 IP68 lanzado para los mercados en diferentes países.
