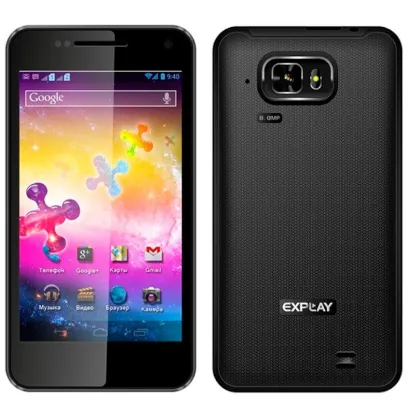

Explay Infinity 2

Dificultad de desmontaje:
Fácil

Duración:
4 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Explay Infinity 2 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Explay Infinity 2, Paso 1/1

Cómo desmontar Explay Infinity 2, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Explay Infinity 2, Paso 2/1

Cómo desmontar Explay Infinity 2, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Explay Infinity 2, Paso 3/1

Cómo desmontar Explay Infinity 2, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Explay Infinity 2, Paso 4/1

Cómo desmontar Explay Infinity 2, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Explay Infinity 2, Paso 5/1

Cómo desmontar Explay Infinity 2, Paso 5/2

Paso 5.

Quita las teclas de los botones de volumen y encendido.

Cómo desmontar Explay Infinity 2, Paso 6/1

Cómo desmontar Explay Infinity 2, Paso 6/2

Paso 6.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB principal y 1 perno en la placa inferior.

Cómo desmontar Explay Infinity 2, Paso 7/1

Cómo desmontar Explay Infinity 2, Paso 7/2

Cómo desmontar Explay Infinity 2, Paso 7/3

Cómo desmontar Explay Infinity 2, Paso 7/4

Paso 7.

Desconecte el conector de la placa principal y el conector del cable coaxial en la placa inferior y retire el & nbsp; conjunto del zumbador (altavoz) & amp; & nbsp; la placa inferior.

Cómo desmontar Explay Infinity 2, Paso 8/1

Cómo desmontar Explay Infinity 2, Paso 8/2

Cómo desmontar Explay Infinity 2, Paso 8/3

Cómo desmontar Explay Infinity 2, Paso 8/4

Paso 8.

Desconecte los conectores en el PCB y levante el motor de vibración & amp; amplificador de potencia; cable flexible del botón de volumen.

Cómo desmontar Explay Infinity 2, Paso 9/1

Cómo desmontar Explay Infinity 2, Paso 9/2

Paso 9.

Retire la PCB.

Cómo desmontar Explay Infinity 2, Paso 10/1

Cómo desmontar Explay Infinity 2, Paso 10/2

Cómo desmontar Explay Infinity 2, Paso 10/3

Paso 10.

Partes en el marco del módulo de visualización.

Cómo desmontar Explay Infinity 2, Paso 11/1

Cómo desmontar Explay Infinity 2, Paso 11/2

Paso 11.

Desconecte el conector de la placa principal y retire el cable con los conectores Sim.

Instrucciones detalladas de desmontaje de Explay Infinity 2 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Explay #Explay Infinity 2

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Explay Infinity 2 lanzado para los mercados en diferentes países.
