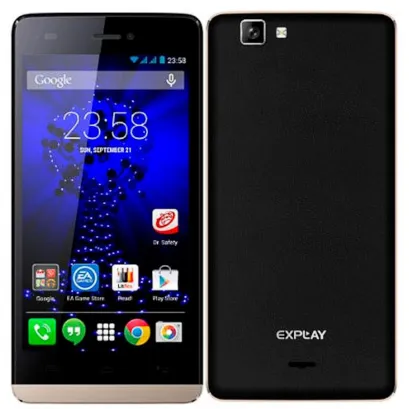

Explay Indigo
Explay Indigo
Dificultad de desmontaje:
Fácil
Duración:
6 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Explay Indigo con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Explay Indigo, Paso 1/1 Cómo desmontar Explay Indigo, Paso 1/2 Cómo desmontar Explay Indigo, Paso 1/3

Paso 1.

Con la herramienta clave, abra las bandejas de la tarjeta SIM y de la tarjeta MMC y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Explay Indigo, Paso 2/1 Cómo desmontar Explay Indigo, Paso 2/2

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Explay Indigo, Paso 3/1 Cómo desmontar Explay Indigo, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Explay Indigo, Paso 4/1 Cómo desmontar Explay Indigo, Paso 4/2

Paso 4.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Explay Indigo, Paso 5/1 Cómo desmontar Explay Indigo, Paso 5/2 Cómo desmontar Explay Indigo, Paso 5/3

Paso 5.

Haga palanca y retire el marco del medio.

Cómo desmontar Explay Indigo, Paso 6/1 Cómo desmontar Explay Indigo, Paso 6/2 Cómo desmontar Explay Indigo, Paso 6/3 Cómo desmontar Explay Indigo, Paso 6/4

Paso 6.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Explay Indigo, Paso 7/1 Cómo desmontar Explay Indigo, Paso 7/2 Cómo desmontar Explay Indigo, Paso 7/3

Paso 7.

Desconecte el conector del cable coaxial en la & nbsp; placa inferior.

Cómo desmontar Explay Indigo, Paso 8/1 Cómo desmontar Explay Indigo, Paso 8/2

Paso 8.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Explay Indigo, Paso 9/1 Cómo desmontar Explay Indigo, Paso 9/2 Cómo desmontar Explay Indigo, Paso 9/3

Paso 9.

Desconecte los conectores de la PCB.

⚠️ ¡Advertencia!

En la PCB, este dispositivo no tiene conector de cable coaxial.

Cómo desmontar Explay Indigo, Paso 10/1 Cómo desmontar Explay Indigo, Paso 10/2

Paso 10.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Explay Indigo, Paso 11/1 Cómo desmontar Explay Indigo, Paso 11/2

Paso 11.

Retire la PCB.

Cómo desmontar Explay Indigo, Paso 12/1 Cómo desmontar Explay Indigo, Paso 12/2 Cómo desmontar Explay Indigo, Paso 12/3

Paso 12.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Explay Indigo en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Explay #Explay Indigo
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Explay Indigo lanzado para los mercados en diferentes países.
