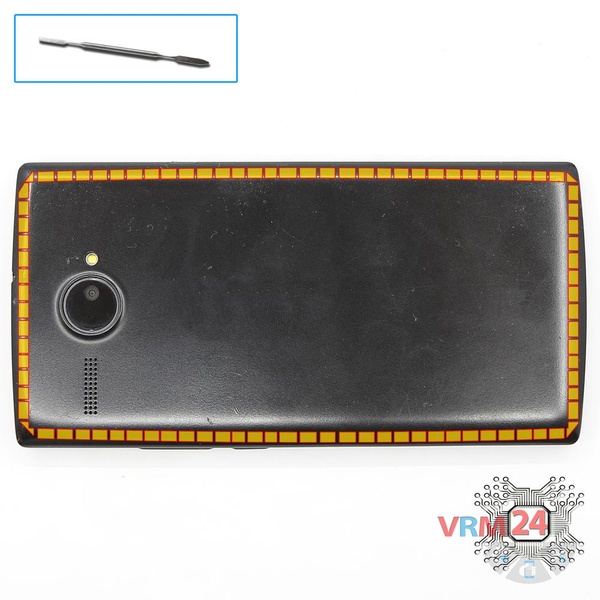

Abra la tapa trasera

Paso 1.

Abra la tapa trasera

Abra la cubierta trasera.

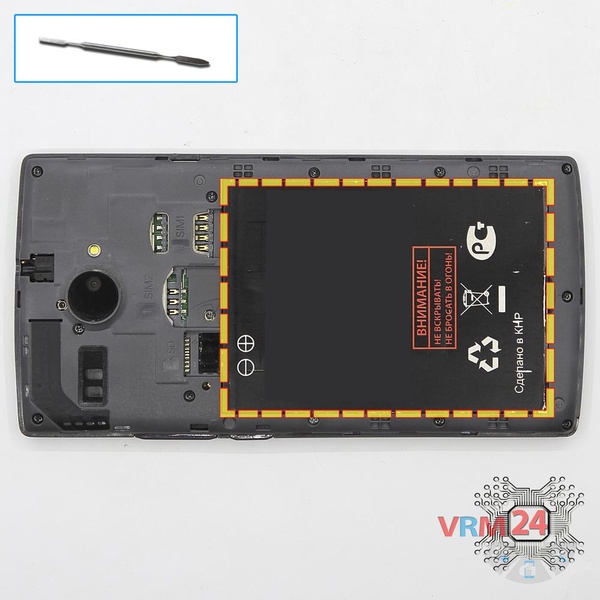

Retirar la batería

Paso 2.

Retirar la batería

Levante y retire la batería.

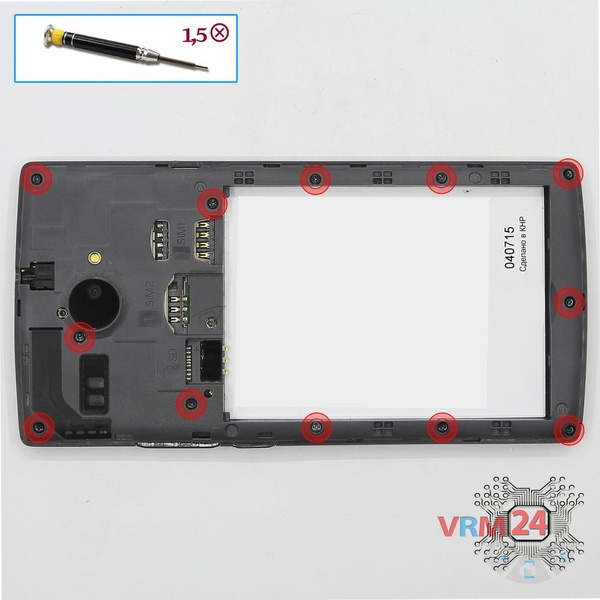

Desenrosque los tornillos

Paso 3.

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

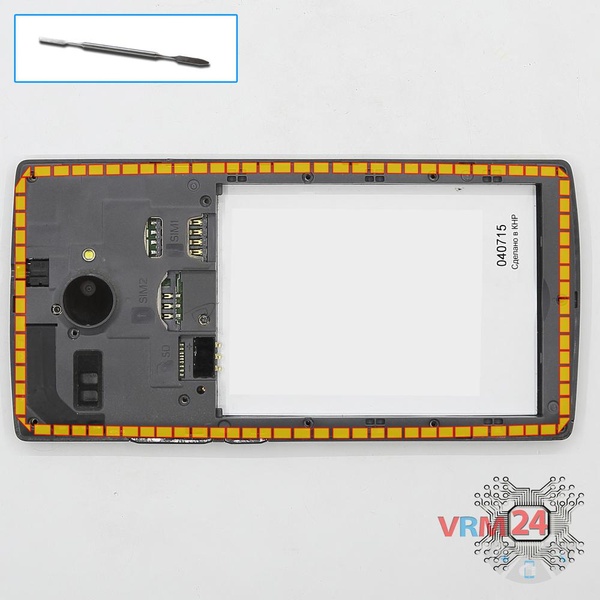

Remove the frame

Paso 4.

Remove the frame

Haga palanca y retire el marco del medio con el timbre (altavoz).

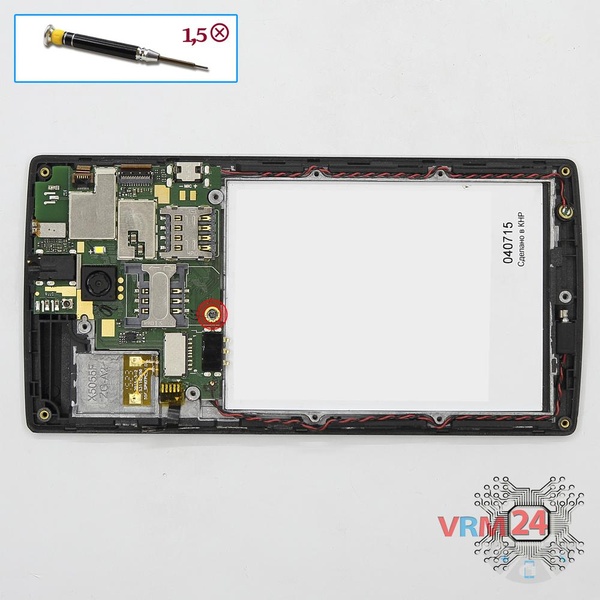

Desenroscar un tornillo

Paso 5.

Desenroscar un tornillo

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

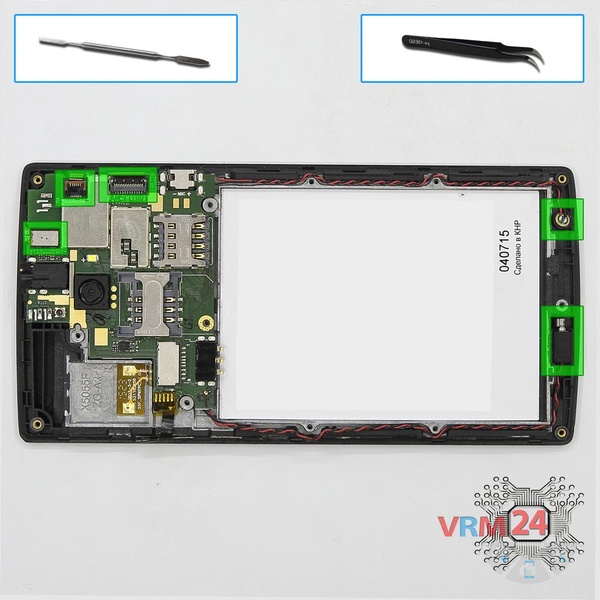

Retire el motor de vibración

Paso 6.

Retire el motor de vibración

Desconecte los conectores en el PCB y levante el motor de vibración & amp; altavoz en el marco de la pantalla.

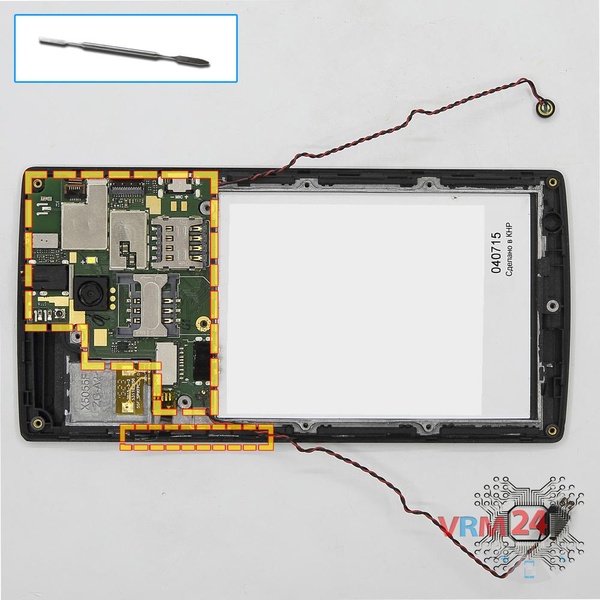

Retire la placa base

Paso 7.

Retire la placa base

Retire la PCB.

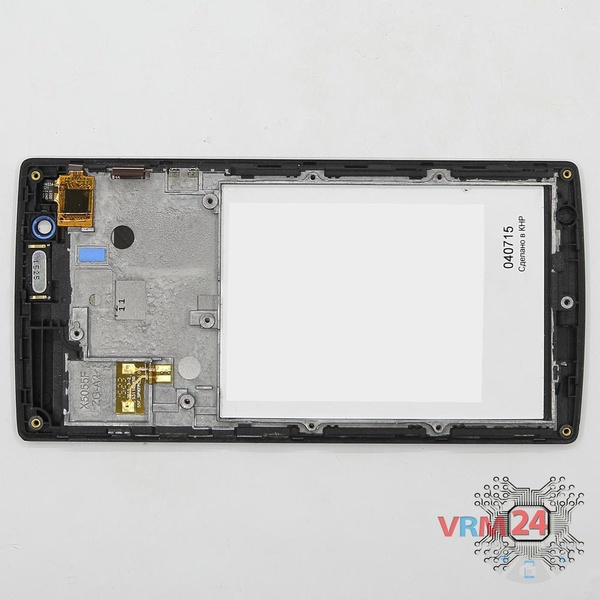

En el marco de la pantalla quedó

Paso 8.

En el marco de la pantalla quedó

Partes en el marco del módulo de visualización.

Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación
El desmontaje y la reparación tienen una dificultad easy y requieren aproximadamente 4 minutos. Nuestro manual es válido para todos los modelos Fly FS501 Nimbus 3 or Флай FS501 Нимбус 3 comercializados en distintos países.
#instrucciones #Fly #Fly FS501 Nimbus 3
Instrucciones detalladas de desmontaje de Fly FS501 Nimbus 3 en el video, realizadas por nuestro centro de reparación y servicio móvil:
