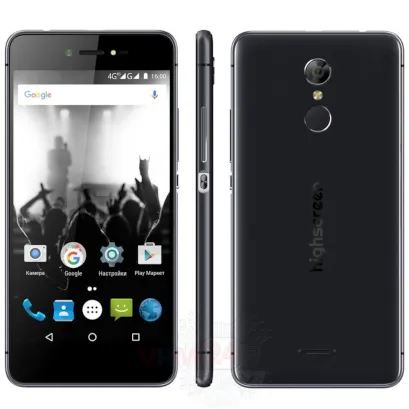

Highscreen Fest Pro
Highscreen Fest Pro
Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Highscreen Fest Pro con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Highscreen Fest Pro, Paso 1/1 Cómo desmontar Highscreen Fest Pro, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Highscreen Fest Pro, Paso 2/1 Cómo desmontar Highscreen Fest Pro, Paso 2/2

Paso 2.

Retire la capa protectora.

Cómo desmontar Highscreen Fest Pro, Paso 3/1 Cómo desmontar Highscreen Fest Pro, Paso 3/2

Paso 3.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 19 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Highscreen Fest Pro, Paso 4/1 Cómo desmontar Highscreen Fest Pro, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Highscreen Fest Pro, Paso 5/1

Paso 5.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Highscreen Fest Pro, Paso 6/1 Cómo desmontar Highscreen Fest Pro, Paso 6/2

Paso 6.

Desconecte los conectores de la PCB.

Cómo desmontar Highscreen Fest Pro, Paso 7/1 Cómo desmontar Highscreen Fest Pro, Paso 7/2

Paso 7.

Retire la & nbsp; PCB inferior.

Cómo desmontar Highscreen Fest Pro, Paso 8/1 Cómo desmontar Highscreen Fest Pro, Paso 8/2 Cómo desmontar Highscreen Fest Pro, Paso 8/3

Paso 8.

Desconecte el conector de la PCB y retire el sensor de huellas dactilares.

Cómo desmontar Highscreen Fest Pro, Paso 9/1 Cómo desmontar Highscreen Fest Pro, Paso 9/2

Paso 9.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Highscreen Fest Pro, Paso 10/1 Cómo desmontar Highscreen Fest Pro, Paso 10/2

Paso 10.

Desconecte los conectores de la PCB.

⚠️ ¡Advertencia!

Un conector se ubica en el interior.

Cómo desmontar Highscreen Fest Pro, Paso 11/1 Cómo desmontar Highscreen Fest Pro, Paso 11/2

Paso 11.

Retire la PCB.

Cómo desmontar Highscreen Fest Pro, Paso 12/1 Cómo desmontar Highscreen Fest Pro, Paso 12/2 Cómo desmontar Highscreen Fest Pro, Paso 12/3

Paso 12.

Las piezas están en el marco del módulo de visualización.

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Highscreen #Highscreen Fest Pro
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Highscreen Fest Pro lanzado para los mercados en diferentes países.
