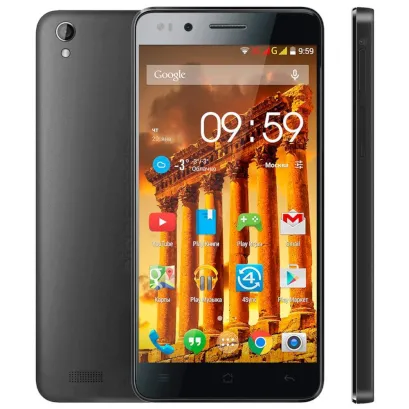

Highscreen Hercules

Dificultad de desmontaje:
Fácil

Duración:
4 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Highscreen Hercules con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Highscreen Hercules, Paso 2/1

Cómo desmontar Highscreen Hercules, Paso 2/2

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Highscreen Hercules, Paso 3/1

Cómo desmontar Highscreen Hercules, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire el soporte que sujeta los conectores.

Cómo desmontar Highscreen Hercules, Paso 4/1

Cómo desmontar Highscreen Hercules, Paso 4/2

Cómo desmontar Highscreen Hercules, Paso 4/3

Paso 4.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Highscreen Hercules, Paso 5/1

Cómo desmontar Highscreen Hercules, Paso 5/2

Paso 5.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 & nbsp; tornillos en la parte inferior.

Cómo desmontar Highscreen Hercules, Paso 6/1

Cómo desmontar Highscreen Hercules, Paso 6/2

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Highscreen Hercules, Paso 7/1

Cómo desmontar Highscreen Hercules, Paso 7/2

Paso 7.

Desconecte el conector del cable entre placas en la placa principal y retire la placa inferior con el puerto de carga.

Cómo desmontar Highscreen Hercules, Paso 8/1

Cómo desmontar Highscreen Hercules, Paso 8/2

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB.

Cómo desmontar Highscreen Hercules, Paso 9/1

Cómo desmontar Highscreen Hercules, Paso 9/2

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Highscreen Hercules, Paso 10/1

Cómo desmontar Highscreen Hercules, Paso 10/2

Paso 10.

Retire la PCB.

Cómo desmontar Highscreen Hercules, Paso 11/1

Cómo desmontar Highscreen Hercules, Paso 11/2

Cómo desmontar Highscreen Hercules, Paso 11/3

Paso 11.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Highscreen Hercules en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Highscreen #Highscreen Hercules

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Highscreen Hercules lanzado para los mercados en diferentes países.
