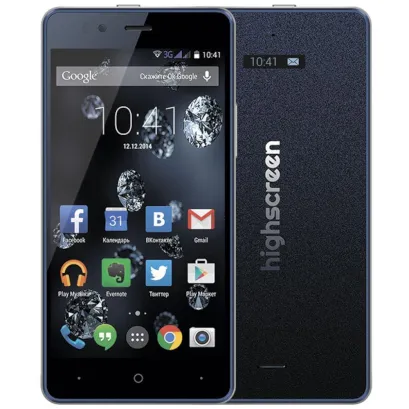

Highscreen ICE 2
Highscreen ICE 2
Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas
Herramienta de expulsión Herramienta de expulsión

Desmontaje/Reparar del dispositivo móvil Highscreen ICE 2 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Highscreen ICE 2, Paso 1/1 Cómo desmontar Highscreen ICE 2, Paso 1/2

Paso 1.

Con la herramienta clave, abra las bandejas de la tarjeta SIM y de la tarjeta MMC y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Highscreen ICE 2, Paso 2/1 Cómo desmontar Highscreen ICE 2, Paso 2/2

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Highscreen ICE 2, Paso 3/1 Cómo desmontar Highscreen ICE 2, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Highscreen ICE 2, Paso 4/1 Cómo desmontar Highscreen ICE 2, Paso 4/2

Paso 4.

Haga palanca y retire la cubierta superior.

Cómo desmontar Highscreen ICE 2, Paso 5/1 Cómo desmontar Highscreen ICE 2, Paso 5/2

Paso 5.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Highscreen ICE 2, Paso 6/1 Cómo desmontar Highscreen ICE 2, Paso 6/2 Cómo desmontar Highscreen ICE 2, Paso 6/3

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Highscreen ICE 2, Paso 7/1 Cómo desmontar Highscreen ICE 2, Paso 7/2 Cómo desmontar Highscreen ICE 2, Paso 7/3 Cómo desmontar Highscreen ICE 2, Paso 7/4 Cómo desmontar Highscreen ICE 2, Paso 7/5 Cómo desmontar Highscreen ICE 2, Paso 7/6

Paso 7.

Desconecte el conector del & nbsp; cable entre placas en la PCB principal y & nbsp; conector del cable coaxial en la placa inferior y retire la PCB inferior.

Cómo desmontar Highscreen ICE 2, Paso 8/1 Cómo desmontar Highscreen ICE 2, Paso 8/2

Paso 8.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Highscreen ICE 2, Paso 9/1 Cómo desmontar Highscreen ICE 2, Paso 9/2 Cómo desmontar Highscreen ICE 2, Paso 9/3 Cómo desmontar Highscreen ICE 2, Paso 9/4 Cómo desmontar Highscreen ICE 2, Paso 9/5 Cómo desmontar Highscreen ICE 2, Paso 9/6

Paso 9.

Desconecte los conectores de la PCB.

Cómo desmontar Highscreen ICE 2, Paso 10/1 Cómo desmontar Highscreen ICE 2, Paso 10/2

Paso 10.

Retire la PCB.

Cómo desmontar Highscreen ICE 2, Paso 11/1 Cómo desmontar Highscreen ICE 2, Paso 11/2 Cómo desmontar Highscreen ICE 2, Paso 11/3

Paso 11.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Highscreen ICE 2 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Highscreen #Highscreen ICE 2
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Highscreen ICE 2 lanzado para los mercados en diferentes países.
