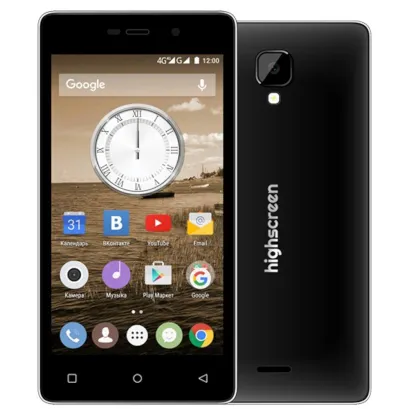

Highscreen Power Four

Highscreen Power Four

Dificultad de desmontaje:
Fácil

Duración:
6 min

Herramientas recomendadas

Destornillador Phillips #000

Destornillador phillips #000

Herramientas de la palanca / Spudger

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Highscreen Power Four con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Highscreen Power Four, Paso 1/1

Cómo desmontar Highscreen Power Four, Paso 1/1

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Highscreen Power Four, Paso 2/1

Cómo desmontar Highscreen Power Four, Paso 2/2

Cómo desmontar Highscreen Power Four, Paso 2/1

Cómo desmontar Highscreen Power Four, Paso 2/2

Paso 2.

Levante y retire la batería.

Cómo desmontar Highscreen Power Four, Paso 3/1

Cómo desmontar Highscreen Power Four, Paso 3/2

Cómo desmontar Highscreen Power Four, Paso 3/1

Cómo desmontar Highscreen Power Four, Paso 3/2

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Highscreen Power Four, Paso 4/1

Cómo desmontar Highscreen Power Four, Paso 4/2

Cómo desmontar Highscreen Power Four, Paso 4/1

Cómo desmontar Highscreen Power Four, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Highscreen Power Four, Paso 5/1

Cómo desmontar Highscreen Power Four, Paso 5/2

Cómo desmontar Highscreen Power Four, Paso 5/3

Cómo desmontar Highscreen Power Four, Paso 5/1

Cómo desmontar Highscreen Power Four, Paso 5/2

Cómo desmontar Highscreen Power Four, Paso 5/3

Paso 5.

Desconecte los conectores y retire & nbsp; el cable coaxial.

Cómo desmontar Highscreen Power Four, Paso 6/1

Cómo desmontar Highscreen Power Four, Paso 6/2

Cómo desmontar Highscreen Power Four, Paso 6/3

Cómo desmontar Highscreen Power Four, Paso 6/1

Cómo desmontar Highscreen Power Four, Paso 6/2

Cómo desmontar Highscreen Power Four, Paso 6/3

Paso 6.

Desconecte el conector del cable entre placas en la PCB inferior.

Cómo desmontar Highscreen Power Four, Paso 7/1

Cómo desmontar Highscreen Power Four, Paso 7/2

Cómo desmontar Highscreen Power Four, Paso 7/3

Cómo desmontar Highscreen Power Four, Paso 7/1

Cómo desmontar Highscreen Power Four, Paso 7/2

Cómo desmontar Highscreen Power Four, Paso 7/3

Paso 7.

Retire la PCB inferior.

Cómo desmontar Highscreen Power Four, Paso 8/1

Cómo desmontar Highscreen Power Four, Paso 8/2

Cómo desmontar Highscreen Power Four, Paso 8/3

Cómo desmontar Highscreen Power Four, Paso 8/1

Cómo desmontar Highscreen Power Four, Paso 8/2

Cómo desmontar Highscreen Power Four, Paso 8/3

Paso 8.

Desconecte el conector en & nbsp; el conjunto de soportes de tarjetas SIM & nbsp; y MMC.

Cómo desmontar Highscreen Power Four, Paso 9/1

Cómo desmontar Highscreen Power Four, Paso 9/2

Cómo desmontar Highscreen Power Four, Paso 9/3

Cómo desmontar Highscreen Power Four, Paso 9/4

Cómo desmontar Highscreen Power Four, Paso 9/1

Cómo desmontar Highscreen Power Four, Paso 9/2

Cómo desmontar Highscreen Power Four, Paso 9/3

Cómo desmontar Highscreen Power Four, Paso 9/4

Paso 9.

Retire el conjunto de soportes de tarjetas SIM y MMC.

Cómo desmontar Highscreen Power Four, Paso 10/1

Cómo desmontar Highscreen Power Four, Paso 10/2

Cómo desmontar Highscreen Power Four, Paso 10/3

Cómo desmontar Highscreen Power Four, Paso 10/1

Cómo desmontar Highscreen Power Four, Paso 10/2

Cómo desmontar Highscreen Power Four, Paso 10/3

Paso 10.

Desconecte los conectores de la PCB.

Cómo desmontar Highscreen Power Four, Paso 11/1

Cómo desmontar Highscreen Power Four, Paso 11/2

Cómo desmontar Highscreen Power Four, Paso 11/3

Cómo desmontar Highscreen Power Four, Paso 11/1

Cómo desmontar Highscreen Power Four, Paso 11/2

Cómo desmontar Highscreen Power Four, Paso 11/3

Paso 11.

Retire la PCB.

Cómo desmontar Highscreen Power Four, Paso 12/1

Cómo desmontar Highscreen Power Four, Paso 12/2

Cómo desmontar Highscreen Power Four, Paso 12/3

Cómo desmontar Highscreen Power Four, Paso 12/1

Cómo desmontar Highscreen Power Four, Paso 12/2

Cómo desmontar Highscreen Power Four, Paso 12/3

Paso 12.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Highscreen Power Four, Paso 13/1

Cómo desmontar Highscreen Power Four, Paso 13/2

Cómo desmontar Highscreen Power Four, Paso 13/3

Cómo desmontar Highscreen Power Four, Paso 13/1

Cómo desmontar Highscreen Power Four, Paso 13/2

Cómo desmontar Highscreen Power Four, Paso 13/3

Paso 13.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Highscreen Power Four en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Highscreen #Highscreen Power Four

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Highscreen Power Four lanzado para los mercados en diferentes países.
