HOMTOM ZOJI Z6
HOMTOM ZOJI Z6
Dificultad de desmontaje:
Fácil
Duración:
15 min

Herramientas recomendadas

Soldador Soldador
Destornillador Torx Т4 Destornillador torx т4
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil HOMTOM ZOJI Z6 (Хомтом Зоджи З6) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

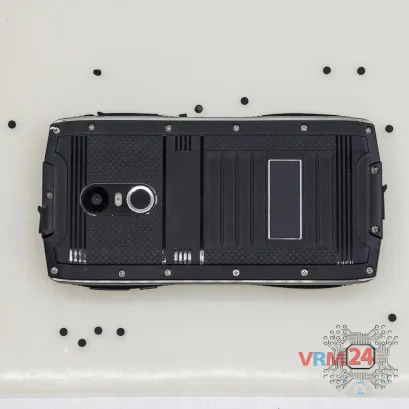

Cómo desmontar HOMTOM ZOJI Z6, Paso 1/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 1/2

Paso 1.

Saque las tapas.

Cómo desmontar HOMTOM ZOJI Z6, Paso 2/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 2/2

Paso 2.

Con un destornillador (hexagonal T4), desatornille 8 pernos en los bordes del teléfono y retire los paneles laterales.

Cómo desmontar HOMTOM ZOJI Z6, Paso 3/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 3/2

Paso 3.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 15 & nbsp; pernos.

Cómo desmontar HOMTOM ZOJI Z6, Paso 4/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 4/2

Paso 4.

Levante y dé la vuelta a la cubierta trasera.

Cómo desmontar HOMTOM ZOJI Z6, Paso 5/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 5/2 Cómo desmontar HOMTOM ZOJI Z6, Paso 5/3

Paso 5.

Desconecte el conector del sensor de huellas digitales y retire la cubierta trasera.

Cómo desmontar HOMTOM ZOJI Z6, Paso 6/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 6/2

Paso 6.

Saque la puesta.

Cómo desmontar HOMTOM ZOJI Z6, Paso 7/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 7/2

Paso 7.

Con la herramienta clave, abra la ranura para tarjetas SIM & nbsp; y extráigala.

& nbsp;

Cómo desmontar HOMTOM ZOJI Z6, Paso 8/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 8/2 Cómo desmontar HOMTOM ZOJI Z6, Paso 8/3

Paso 8.

Desconecte el conector y retire la batería.

Cómo desmontar HOMTOM ZOJI Z6, Paso 9/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 9/2

Paso 9.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 4 & nbsp; perno en la parte inferior.

Cómo desmontar HOMTOM ZOJI Z6, Paso 10/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 10/2 Cómo desmontar HOMTOM ZOJI Z6, Paso 10/3

Paso 10.

Levante la parte inferior, desolde los contactos del altavoz y retire la parte.

Cómo desmontar HOMTOM ZOJI Z6, Paso 11/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 11/2 Cómo desmontar HOMTOM ZOJI Z6, Paso 11/3

Paso 11.

Desconecte los conectores de la PCB inferior.

Cómo desmontar HOMTOM ZOJI Z6, Paso 12/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 12/2

Paso 12.

Retire la PCB inferior

Cómo desmontar HOMTOM ZOJI Z6, Paso 13/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 13/2

Paso 13.

Desconecte el conector & nbsp; de la PCB y retire la cámara principal.

Cómo desmontar HOMTOM ZOJI Z6, Paso 14/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 14/2

Paso 14.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 3 pernos en la PCB.

Cómo desmontar HOMTOM ZOJI Z6, Paso 15/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 15/2

Paso 15.

Desoldar los contactos de la placa de circuito impreso.

Cómo desmontar HOMTOM ZOJI Z6, Paso 16/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 16/2

Paso 16.

Desconecte los conectores en PCB.

Cómo desmontar HOMTOM ZOJI Z6, Paso 17/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 17/2

Paso 17.

Retire la PCB.

Cómo desmontar HOMTOM ZOJI Z6, Paso 18/1 Cómo desmontar HOMTOM ZOJI Z6, Paso 18/2 Cómo desmontar HOMTOM ZOJI Z6, Paso 18/3

Paso 18.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HOMTOM ZOJI Z6 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HOMTOM #HOMTOM ZOJI Z6
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HOMTOM ZOJI Z6 — Хомтом Зоджи З6 lanzado para los mercados en diferentes países.
