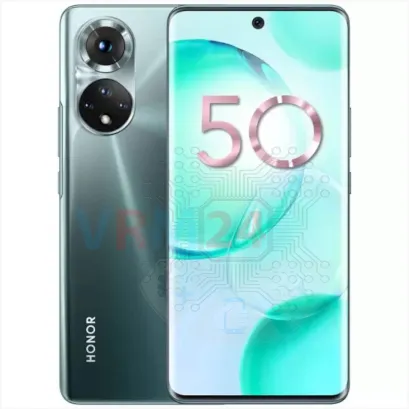

Desmontaje/Reparar del dispositivo móvil HONOR 50 (Honor 50 NTH-NX9) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontar, no olvides apagar tu teléfono.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 13 tornillos.

Retire la tapa. En la parte posterior hay una almohadilla de contacto para el auricular.

Desconecte los dos conectores de la batería lo antes posible.

ℹ️️ El modelo Honor 50 NTH-NX9 cuenta con una batería HB476489EFW de 4300 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar los conectores para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.

Con un destornillador (Philips 1,5 mm PH000), desatornille 7 tornillos.

Retire el ensamblaje del altavoz con antenas.

Desconecte los dos conectores del cable coaxial, el cable a la placa principal y el cable del sensor de huellas dactilares en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada. Los conectores son bastante débiles y se rompen con facilidad, o el cable se sale del extremo (orejeta).

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la placa. Los componentes internos podrían dañarse.

Haz palanca en los conectores y retira cuatro cámaras traseras y una cámara frontal (selfie).

Usando un destornillador (Philips 1,5 mm PH000), desenrosque dos tornillos.

Haz palanca en los conectores para el cable del módulo de pantalla, el cable entre placas y dos cables coaxiales.

⚠️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, los cables coaxiales, el sensor de huellas dactilares, el motor de vibración.
