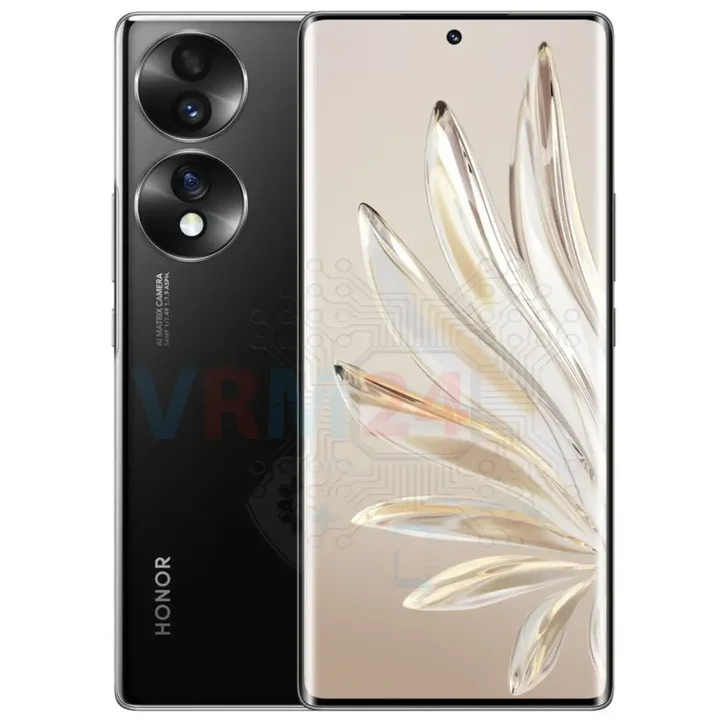

Desmontaje/Reparar del dispositivo móvil HONOR 70 (HONOR 70 FNE-NX9) con la descripción de cada paso y el conjunto de herramientas requerido.

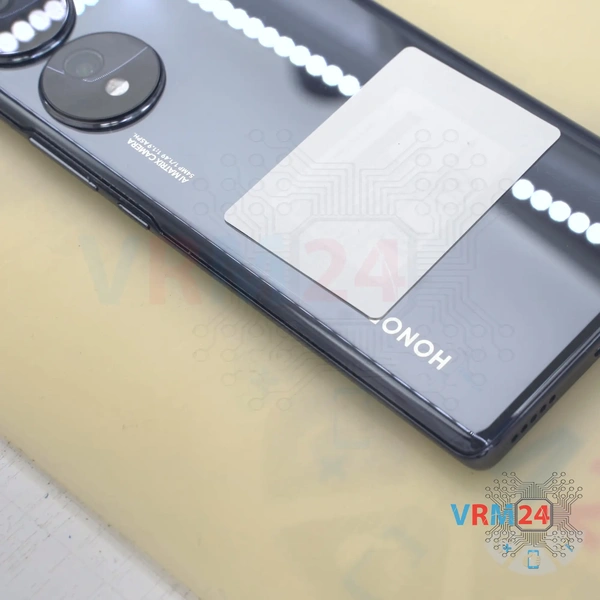

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

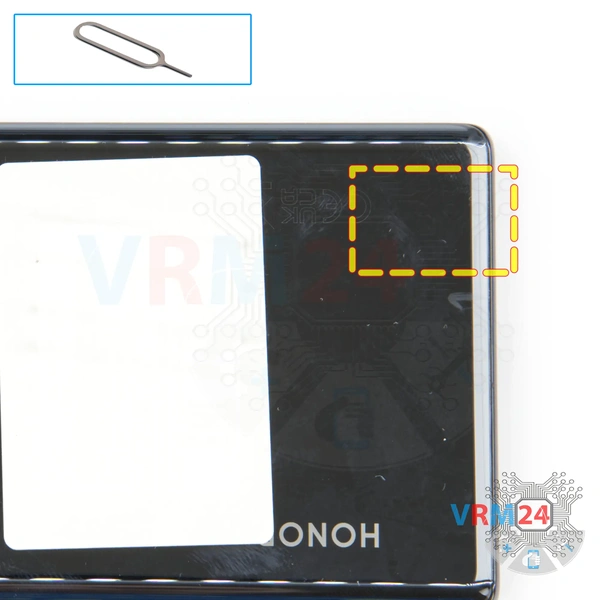

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja para las tarjetas SIM.

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

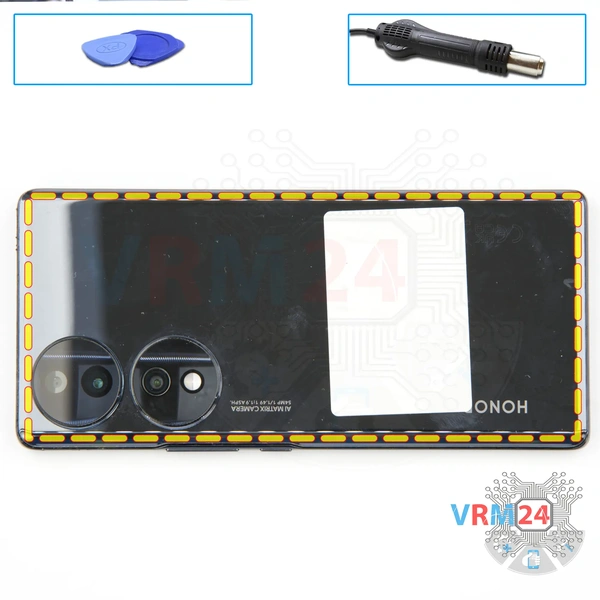

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

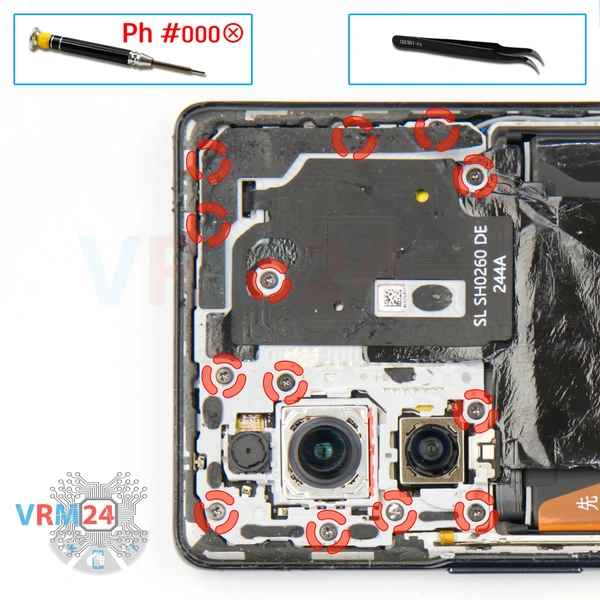

Pasamos a desatornillar los tornillos de la parte superior, utilizamos un destornillador Phillips de 1,5 mm o #000.

Los tornillos pueden ser diferentes, por lo que debemos tener cuidado y los tornillos son muy magnéticos y difíciles de sacar, por lo que necesitaremos pinzas para sacarlos.

Tenga en cuenta que hay varios tornillos debajo de la junta lateral. Tenemos que quitar esta junta y desenroscarlas todas.

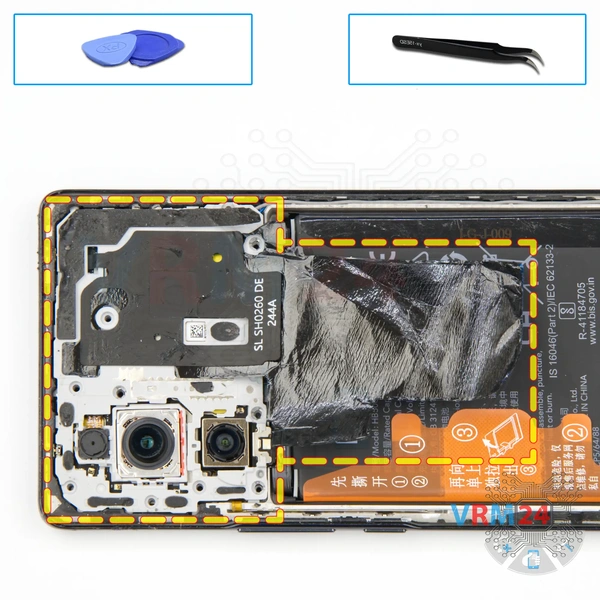

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta con líneas de transmisión y almohadillas para antena.

ℹ️️ Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar o cortocircuitar accidentalmente nada en la placa de circuito.

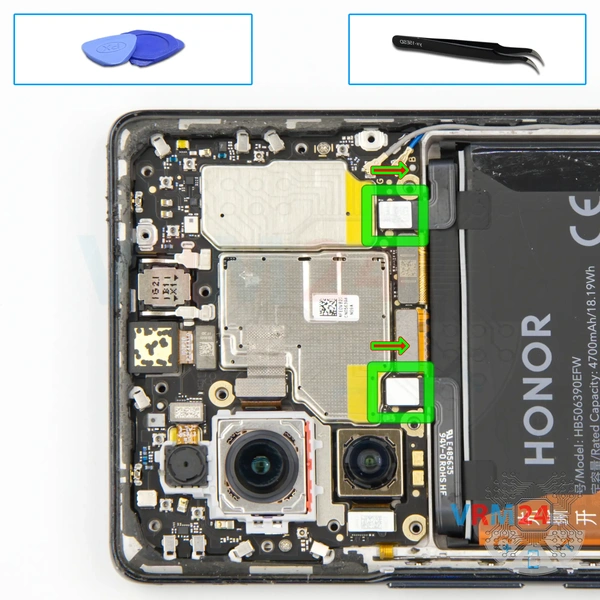

Desconecte los dos conectores de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo HONOR 70 FNE-NX9 cuenta con una batería HB506390EFW de 4800 mAh de capacidad (aka batería recargable).

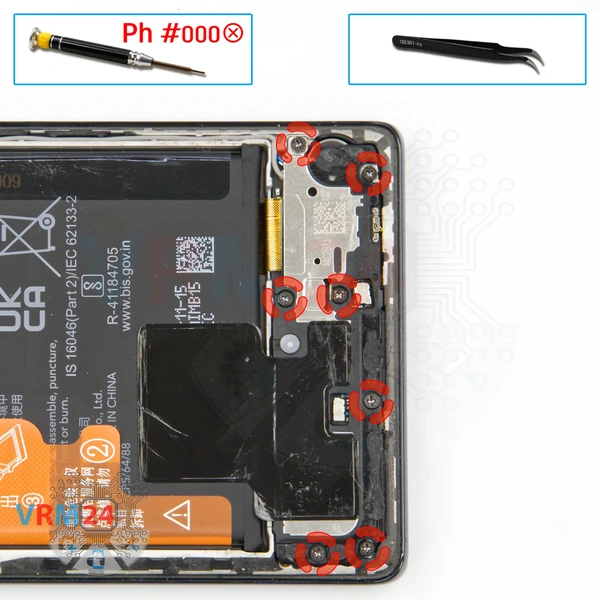

Con un destornillador Phillips de 1,5 mm (PH#000), desenrosque los siete tornillos.

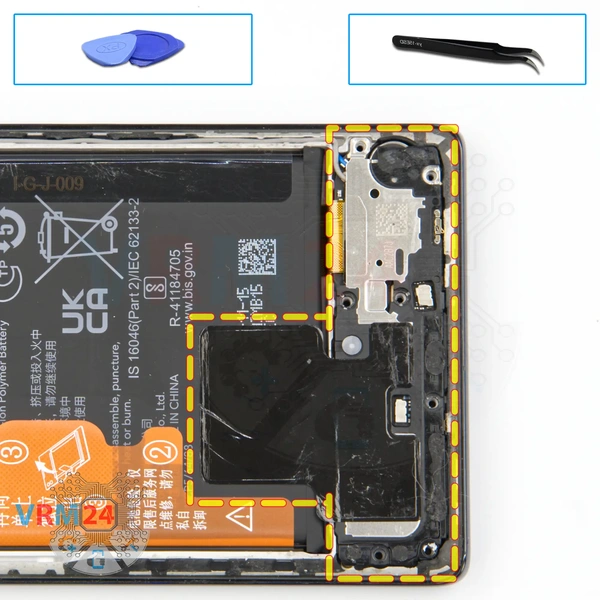

Haz palanca sobre el borde y retira el ensamblaje del altavoz.

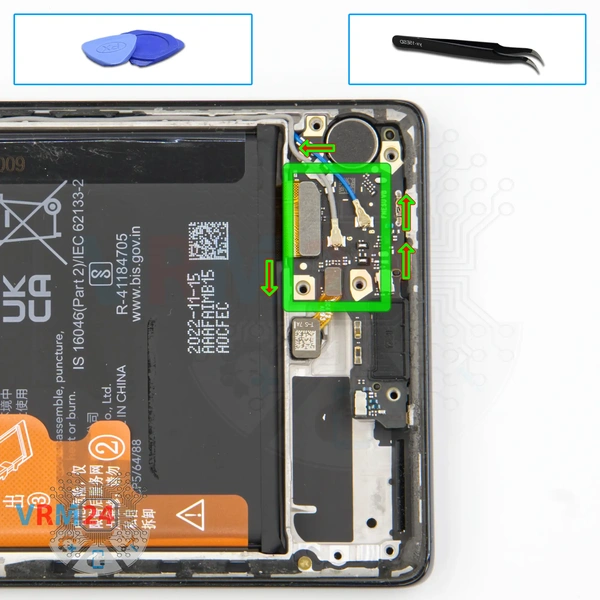

Desconecte los dos conectores de los dos cables coaxiales, el conector del cable entre placas y el conector del sensor de huellas dactilares. También debemos soltar los cables de las abrazaderas que los sujetan a la subplaca.

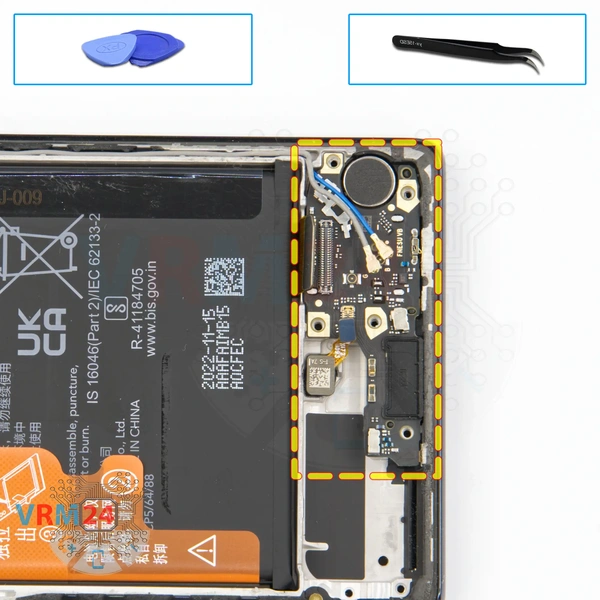

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

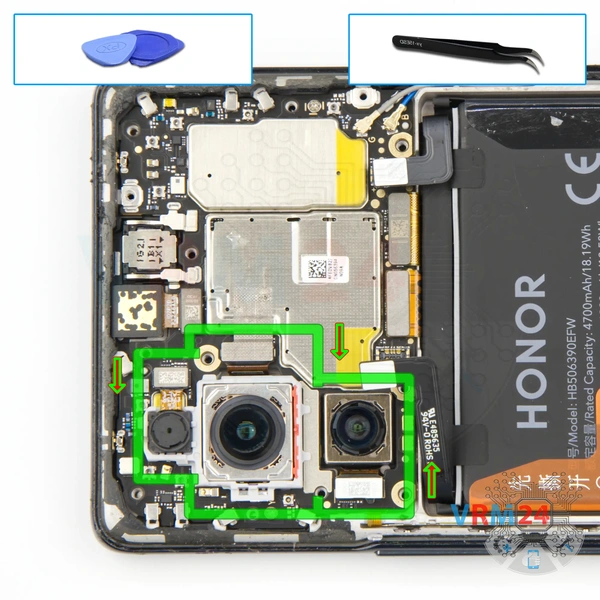

Haz palanca sobre el borde y separa el ensamblaje de las dos cámaras traseras y una cámara trasera.

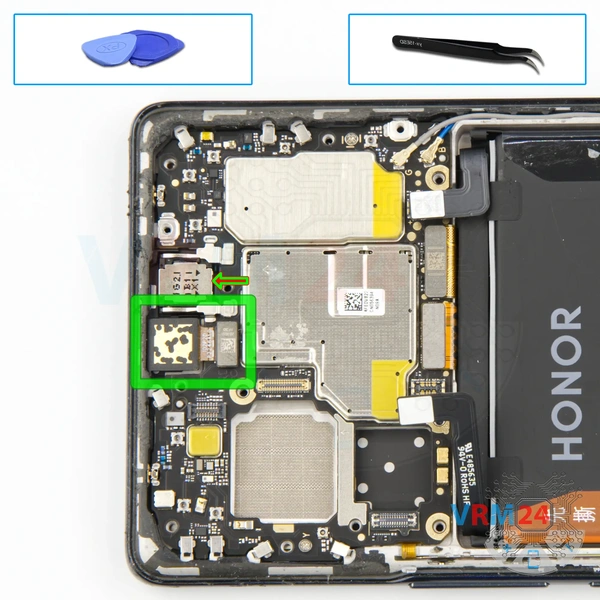

Desconecte el conector y desconecte la cámara frontal (selfie).

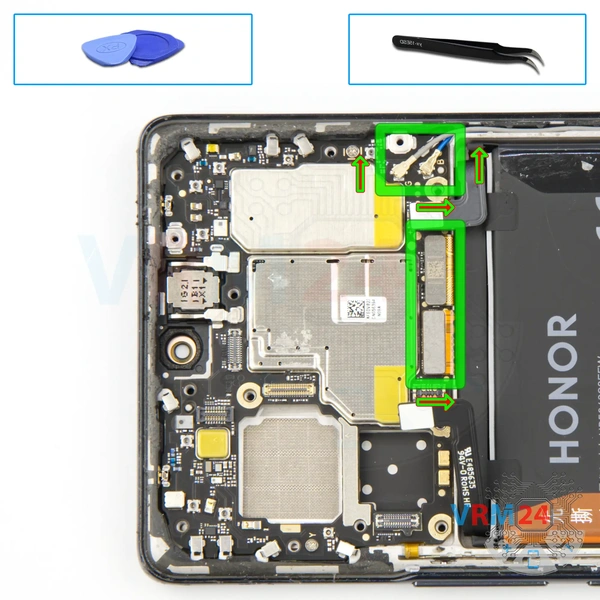

Desconecte el conector del cable de la pantalla, el conector del cable entre placas, dos conectores de los dos cables coaxiales.

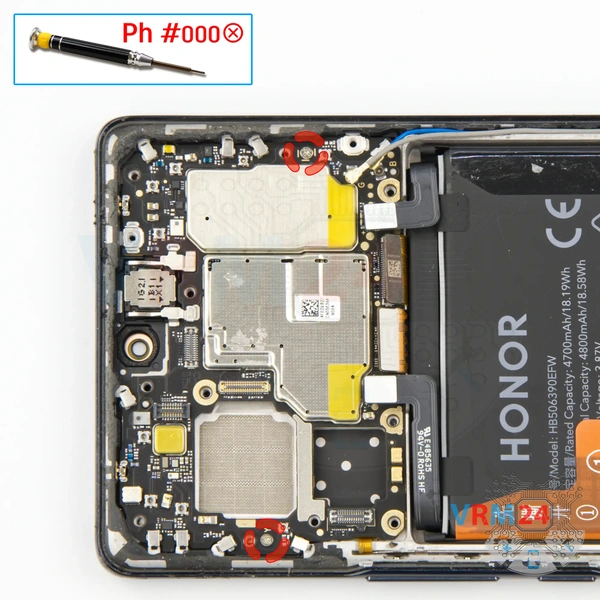

Con un destornillador Philips de 1,5 mm (PH#000), desatornille los dos tornillos.

Si los tornillos son diferentes: ℹ️️ Asegúrate de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

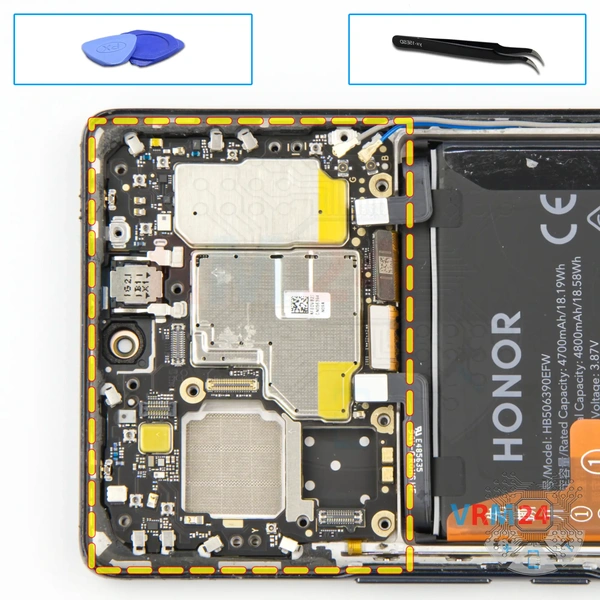

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

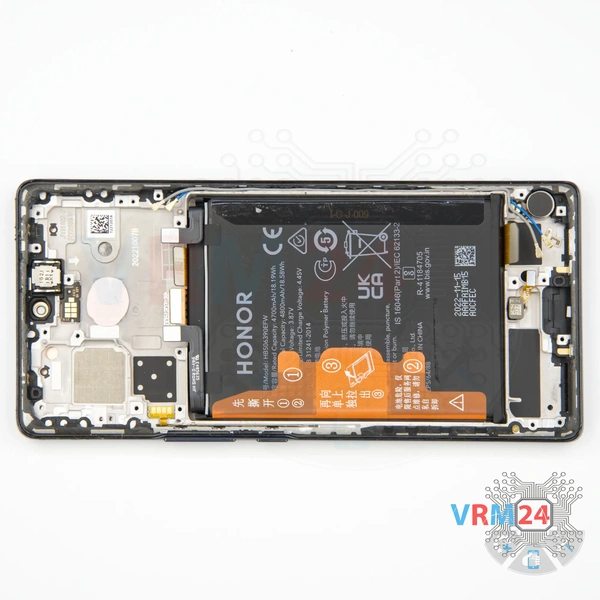

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el sensor de huellas dactilares, el motor de vibración y dos cables coaxiales.
