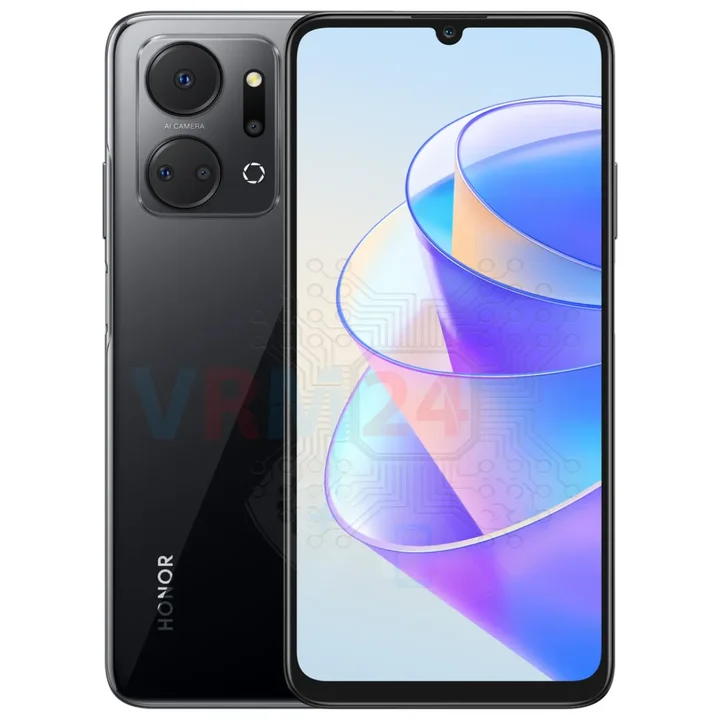

Desmontaje/Reparar del dispositivo móvil HONOR X7a Plus (HONOR X7a Plus RKY-LX1) con la descripción de cada paso y el conjunto de herramientas requerido.

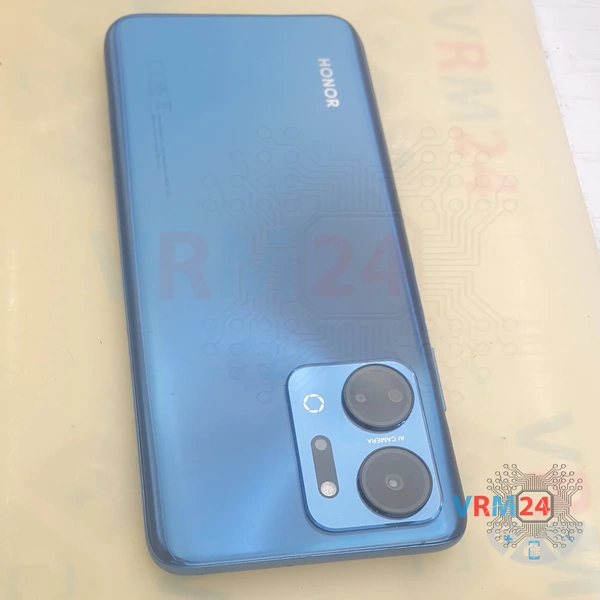

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

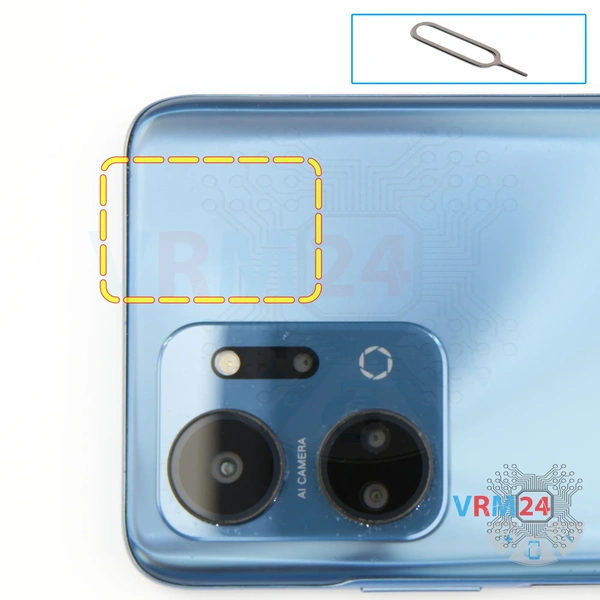

En primer lugar, debemos retirar la bandeja de tarjetas. Para ello, utilizamos una herramienta especial, la introducimos en el orificio y empujamos con cuidado la bandeja de tarjetas hacia fuera.

Si la bandeja no sale bien, podemos utilizar adicionalmente unas pinzas.

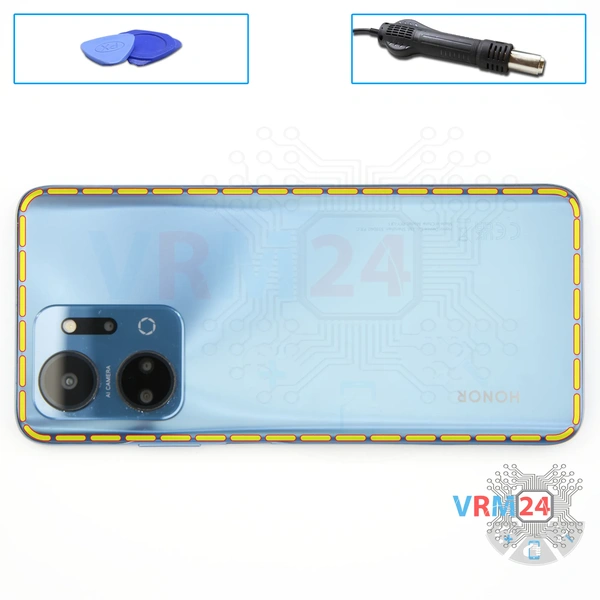

Luego, debemos calentar la superficie de la tapa trasera a una temperatura de aproximadamente 70 grados Celsius o 160 grados Fahrenheit. Para esto, utilizamos una estera térmica. Puedes utilizar un secador de pelo.

Y después de 5 a 7 minutos, podemos proceder a retirar la tapa trasera. Para retirar o despegar la tapa trasera, utilizamos una película de plástico fina, la insertamos en el espacio entre la tapa trasera y la tapa central y la pasamos suavemente por el borde cortando el adhesivo.

Como siempre, debemos tener cuidado en la zona de los botones laterales porque en estos lugares pueden estar ubicados los cables.

Y, por supuesto, debemos tener cuidado en la zona de las cámaras para no golpear accidentalmente y no dañar las lentes.

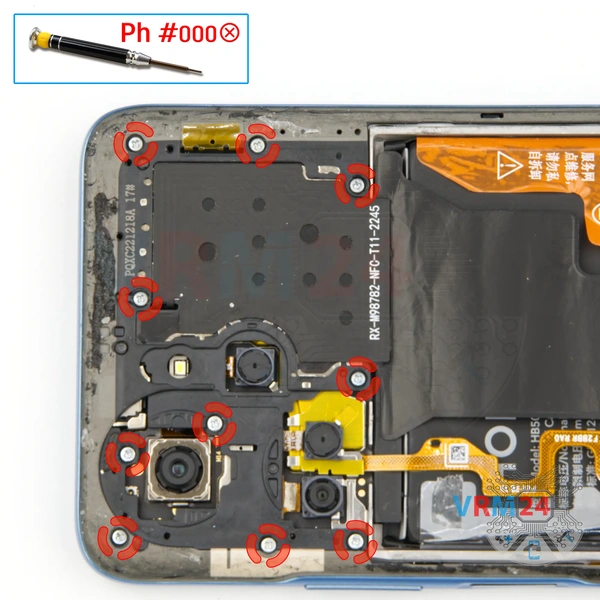

Después de esto pasamos a desatornillar los diez tornillos, para ello utilizamos un destornillador Phillips de 1,5 mm o Philips #000.

Es mejor colocar los tornillos en una superficie especial en un orden fácil de recordar para que nada se mezcle durante el reensamblaje.

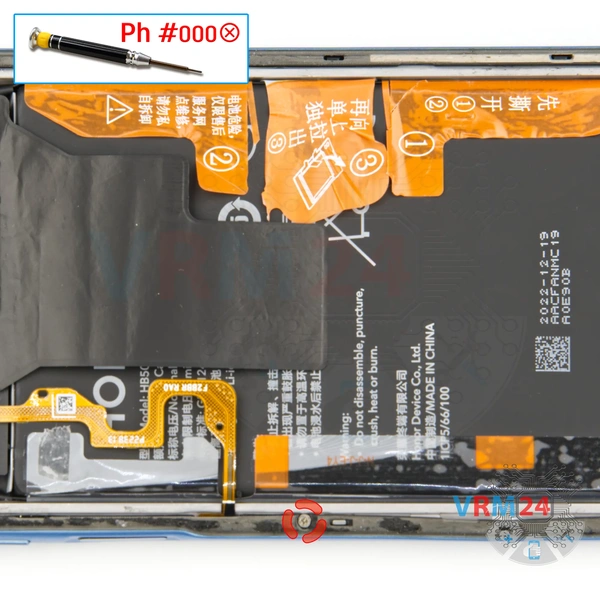

Usamos un destornillador Phillips de 1,5 mm o Philips #000 para desatornillar un tornillo pequeño en el lateral.

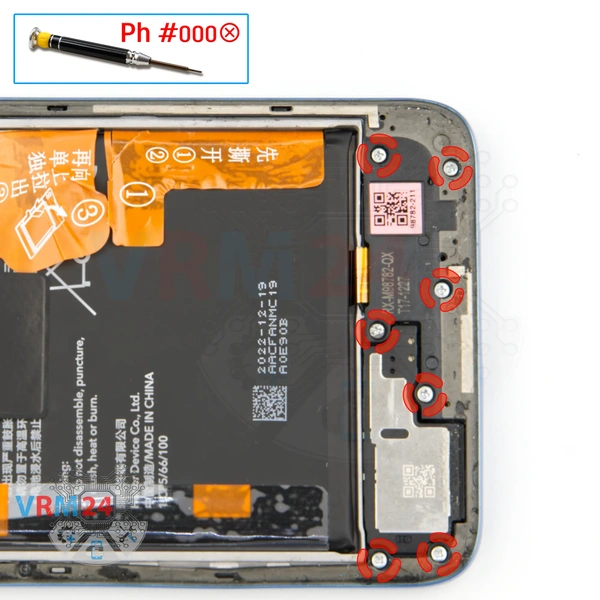

Con un destornillador Phillips de 1,5 mm (PH #000), desatornille los siete tornillos.

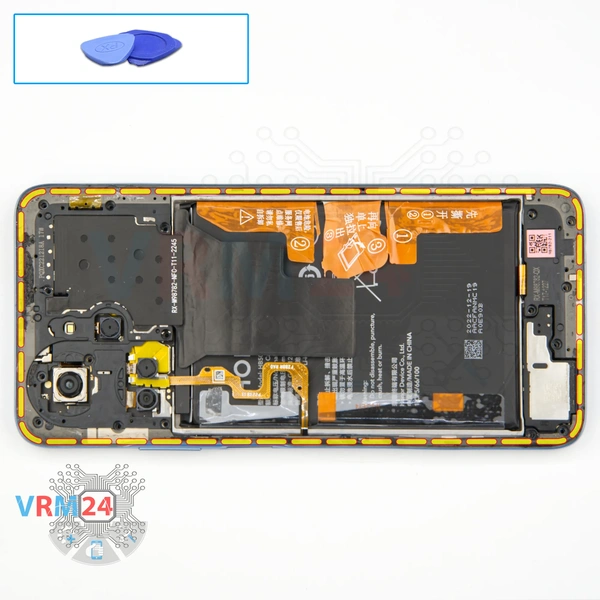

Después de esto, pasamos a despegar la tapa intermedia. Para ello, primero utilizamos una película de plástico fina.

La introducimos en el hueco que queda entre la tapa intermedia y el marco de la pantalla en la zona de la bandeja de la tarjeta. Desconectamos con cuidado unos clips y luego podemos utilizar una herramienta más gruesa. Y así pasamos con cuidado por el borde con la herramienta desenganchando los clips, despegando así la tapa intermedia.

Tenemos que tener mucho cuidado con los botones laterales y el sensor de huellas dactilares, ya que están situados físicamente en estos lugares.

También tenemos que tener cuidado con el borde de la pantalla.

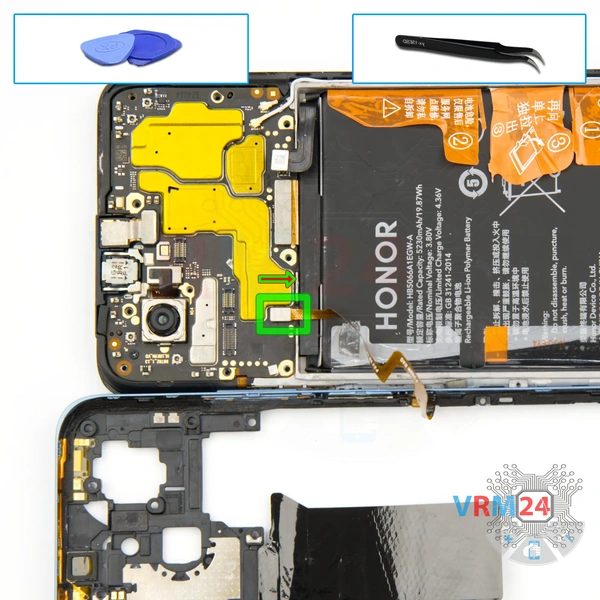

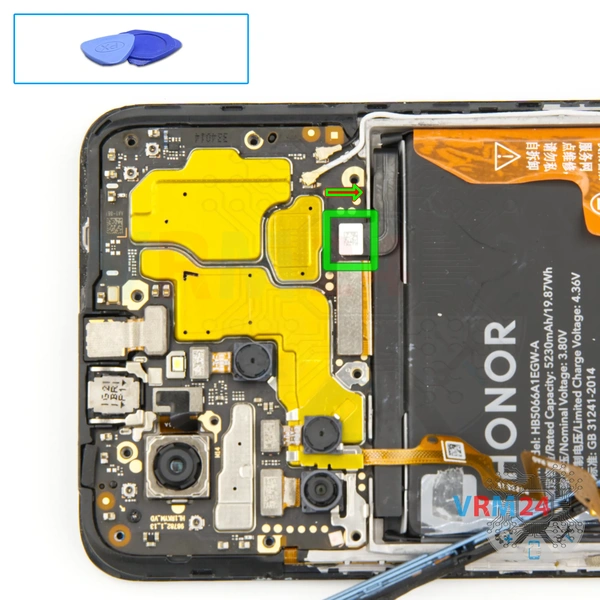

Desconecte el conector de la batería lo antes posible. Utilice una herramienta que no sea de metal ni de plástico para evitar dañarla.

ℹ️️ El modelo HONOR X7a Plus RKY-LX1 tiene una batería HB5066A1EGW-A con una capacidad de 5230 mAh (también conocida como batería recargable).

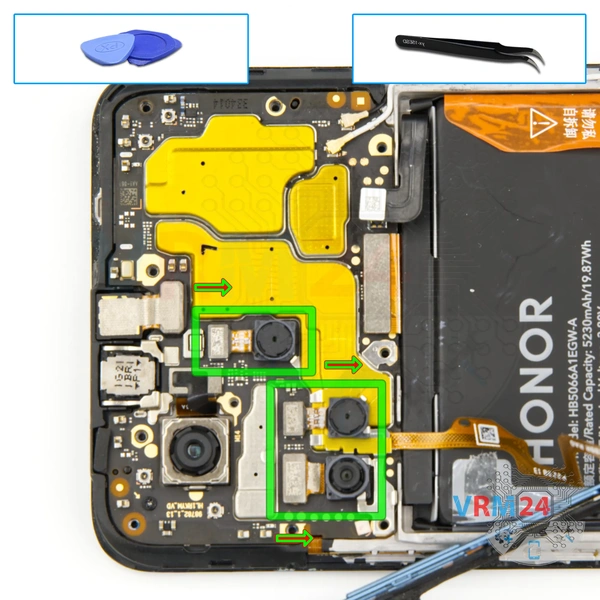

Después de eso, tenemos que separar las tres cámaras traseras. Las cámaras están fijadas en una almohadilla o soporte especial que oculta el conector del sensor de huellas dactilares.

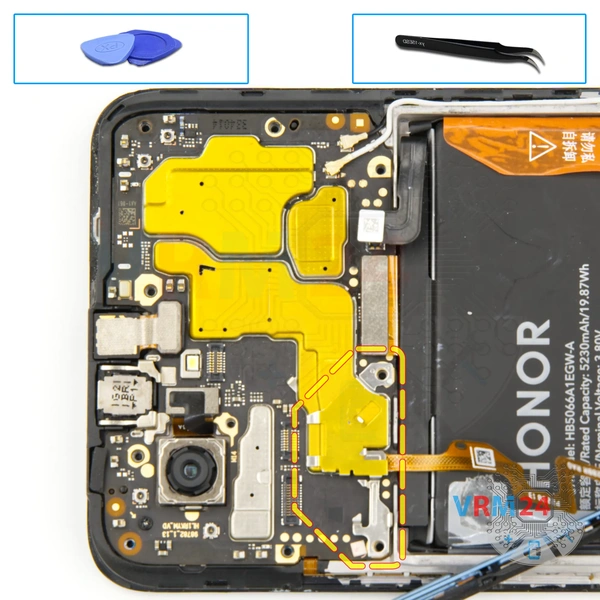

Podemos quitar la almohadilla/o soporte que oculta el conector del sensor de huellas dactilares.

Desconectamos el conector del sensor de huellas y retiramos la tapa intermedia con las almohadillas de contacto y las líneas de transmisión de la antena.

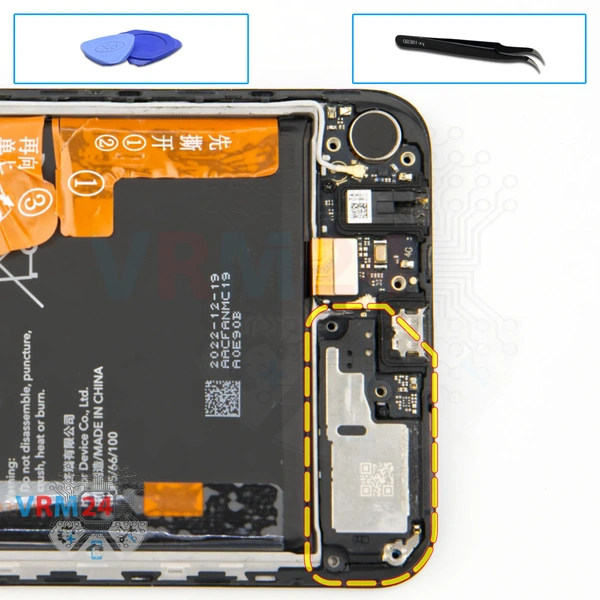

Pasamos a desmontar el altavoz por la parte inferior. Enganchamos con cuidado el borde, levantamos y retiramos el altavoz.

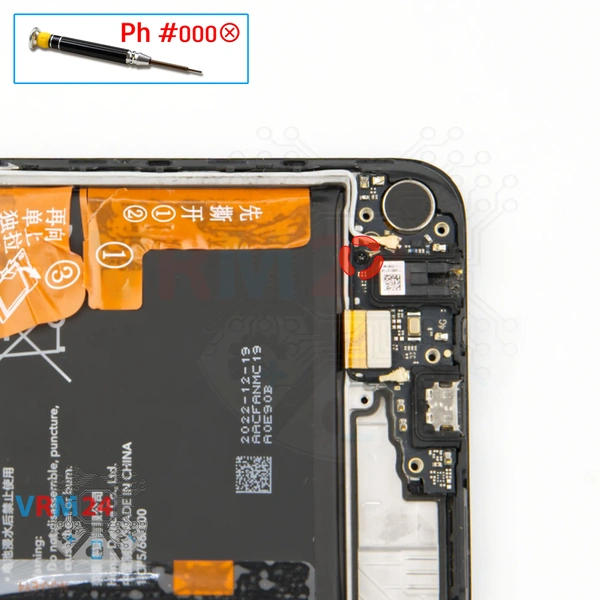

También tendremos que desatornillar un tornillo que fija la subplaca.

Si el tornillo no sale bien o se queda atascado, podemos utilizar unas pinzas para retirarlo con cuidado.

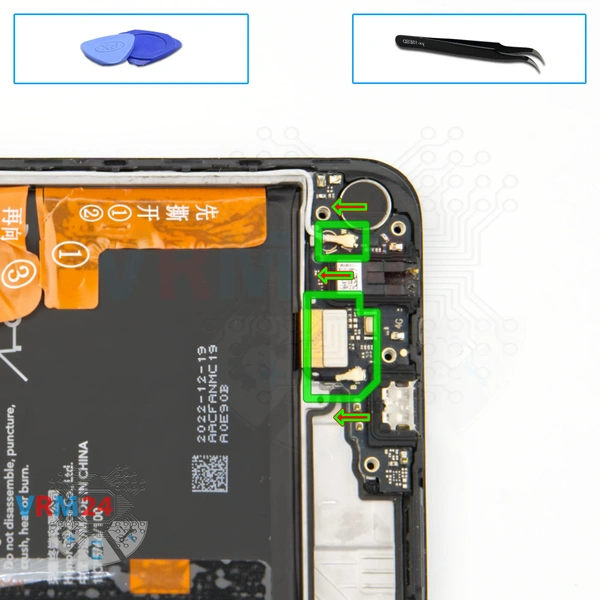

Podemos desconectar el conector del cable inter-placa, desconectar el conector del cable coaxial, desconectar el conector del segundo cable coaxial.

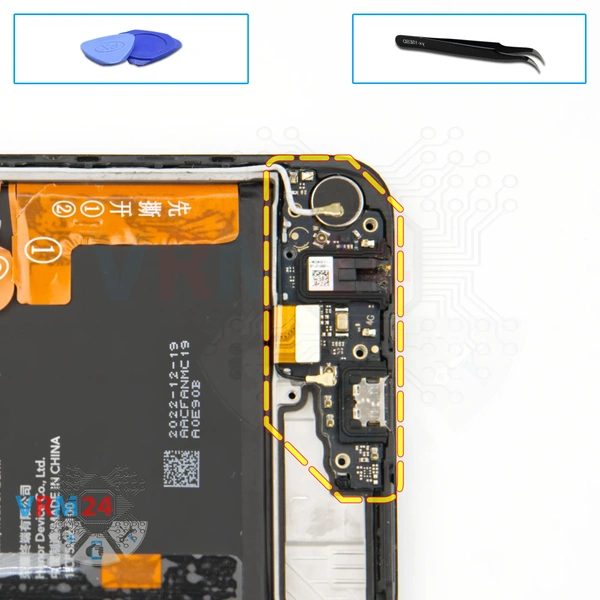

Podemos separar la sub-placa. Buscamos el lugar adecuado donde hacemos palanca con cuidado, levantamos y retiramos la sub-placa.

En la sub-placa tenemos el puerto de carga, puerto de auriculares, micrófono y otros elementos en la parte trasera.

Además, intenta no usar una herramienta metálica para desconectar el conector de la batería recargable o hazlo con cuidado.

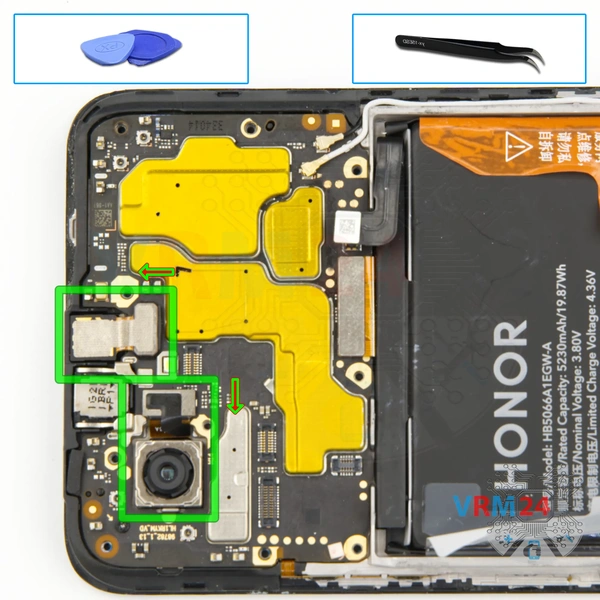

También podemos separar la cámara trasera grande y la cámara frontal.

Haga palanca con cuidado en el borde y sujételo ligeramente para que las cámaras no salgan volando y dañemos las lentes de las cámaras.

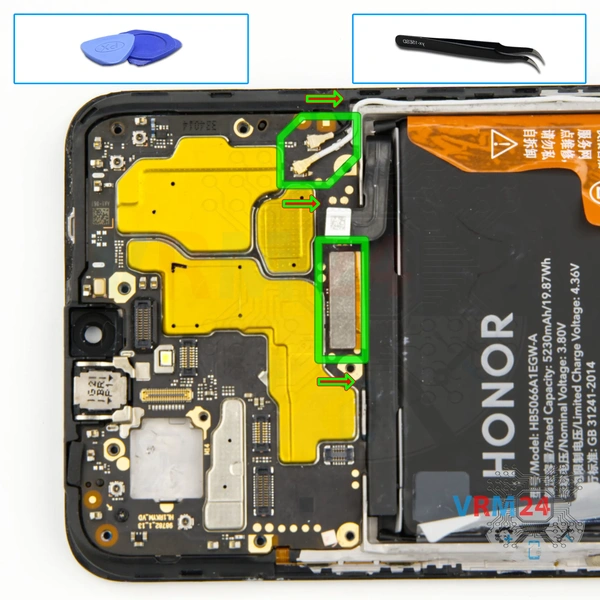

Pasamos a desconectar los conectores de la placa base. Desconectamos los dos conectores de los dos cables coaxiales, desconectamos el conector del cable inter-placa/el mismo cable para display.

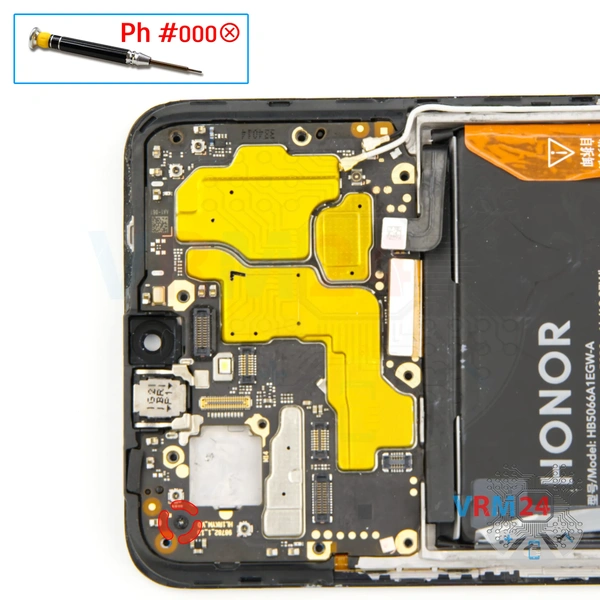

También tenemos que desatornillar un tornillo que fija la placa base. El tornillo también está muy imantado, podemos utilizar pinzas adicionales para quitar el tornillo atascado.

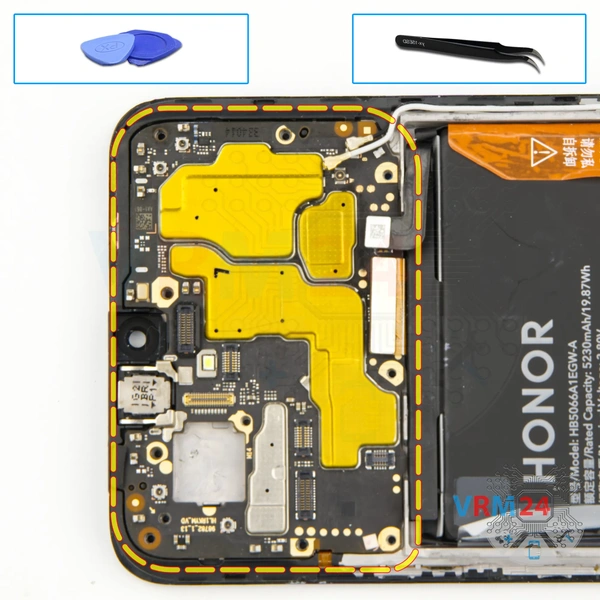

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa de circuito a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni introduzca herramientas debajo de ella. Sin darse cuenta, puede dañar los componentes o los cables desde el interior.

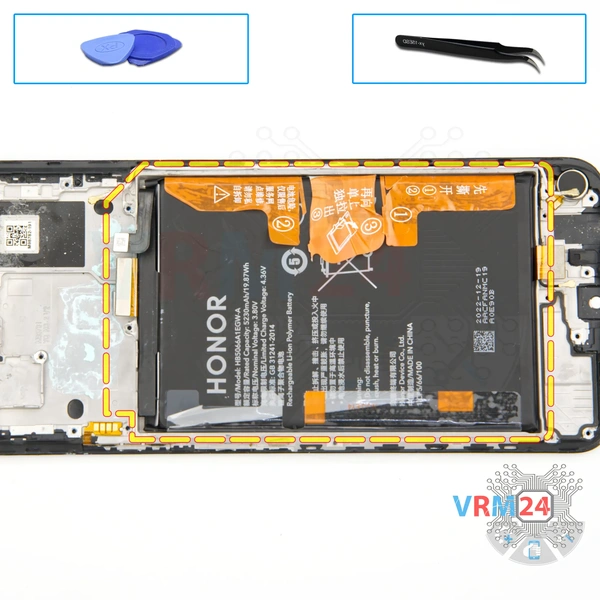

Así que, hemos quitado la placa base y solo nos queda separar la batería. Tradicionalmente en Honor tenemos tres pestañas marrones con los números 1, 2 y 3, tenemos que desplegar todas las pestañas y la pestaña que se encuentra en el medio tirar con cuidado hacia arriba.

Si la batería no tiene prisa por desprenderse porque el adhesivo de los bordes todavía la mantiene en su lugar, podemos levantarla con cuidado en estos puntos.

No es necesario hacer fuerza, no es necesario aplicar presión en estas áreas con una herramienta para no dañar accidentalmente la carcasa de la batería.

Debajo de la batería tenemos una capa adhesiva que protege los cables entre placas.

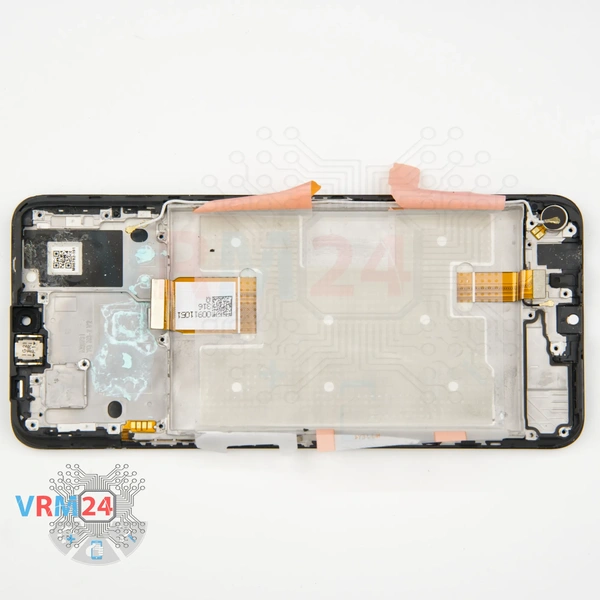

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular y el motor de vibración.
