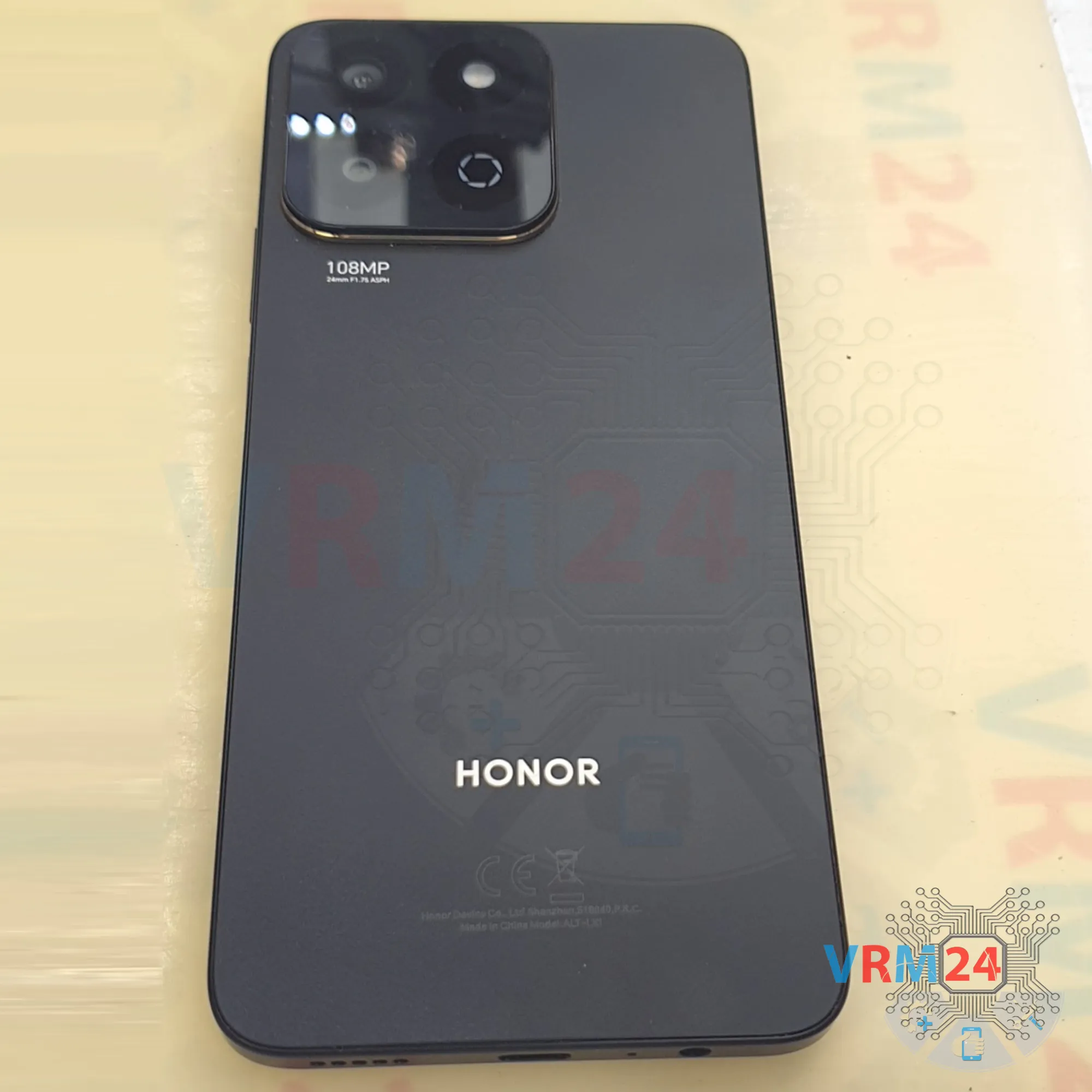

Desmontaje/Reparar del dispositivo móvil HONOR X7c (Honor X7c ALT-LX1) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️️ Antes de desmontar, no olvide apagar su teléfono.

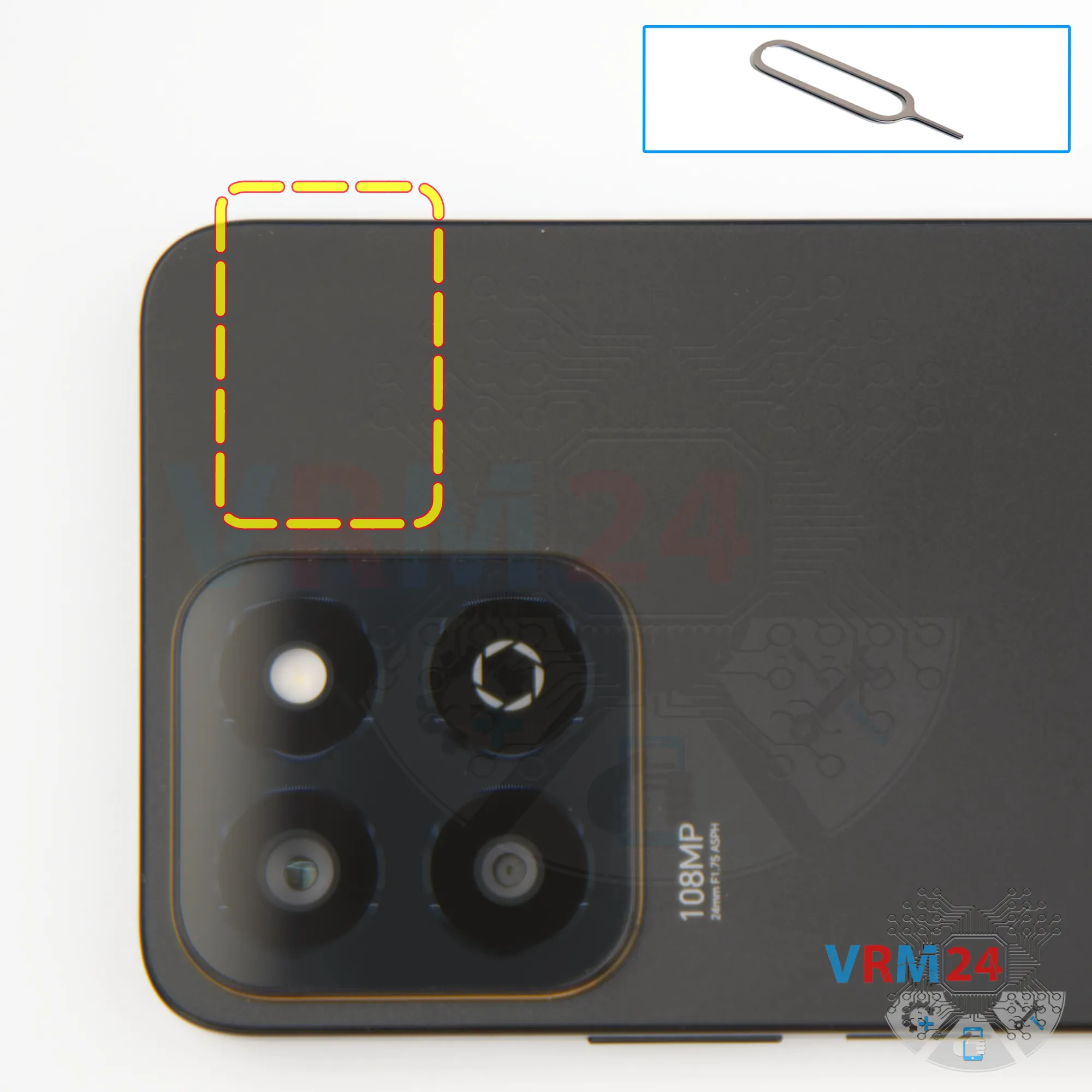

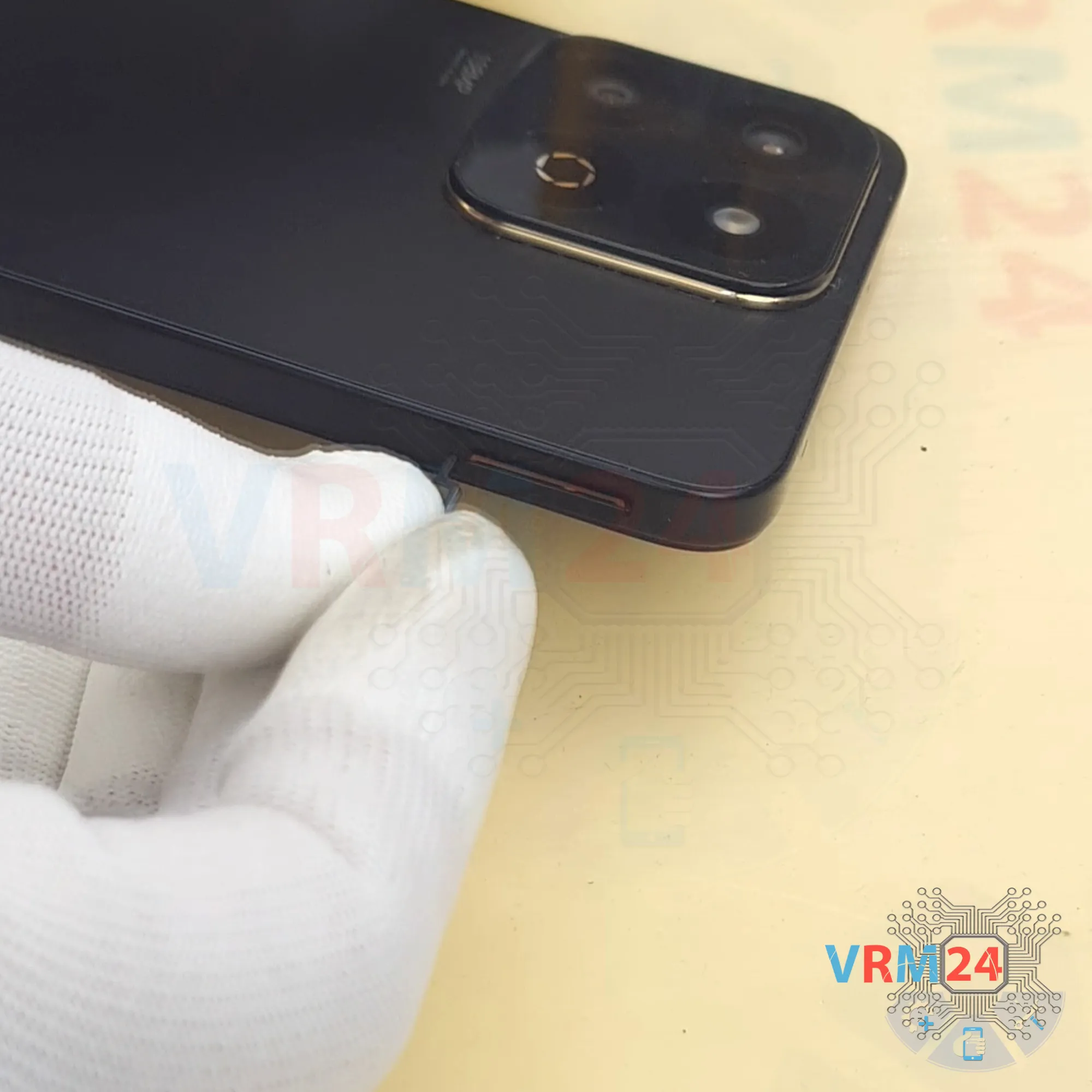

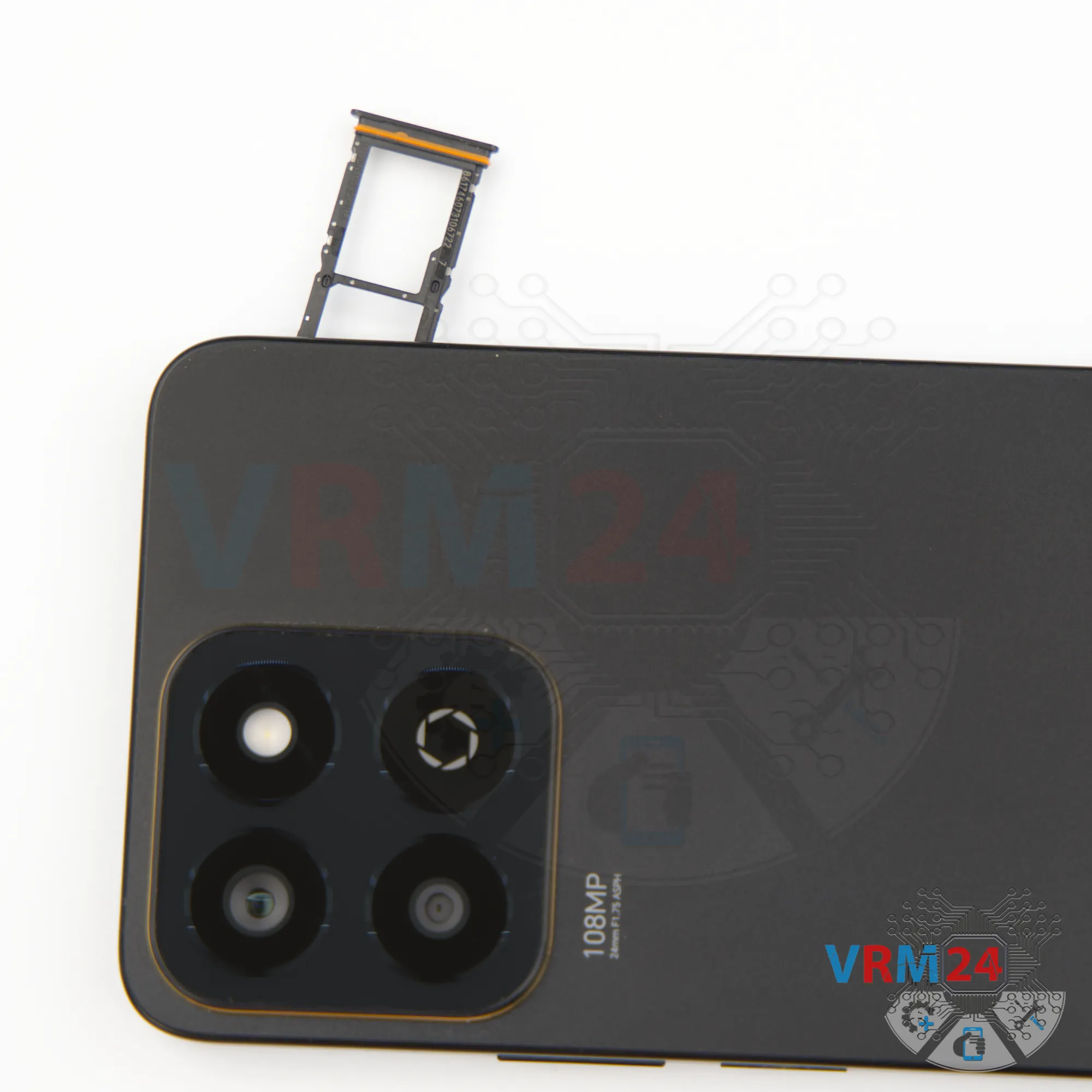

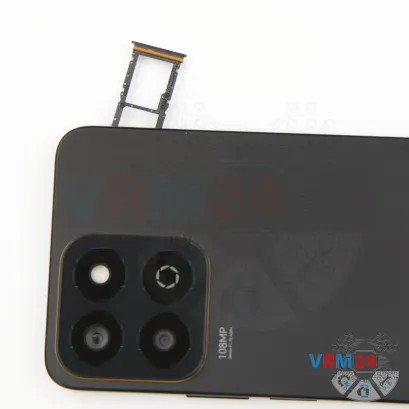

Primero, necesitamos eliminar la bandeja de la tarjeta SIM.

Para hacer esto, use la herramienta SIM Eject y mdash; inserte en el pequeño orificio y empuje suavemente para liberar la bandeja.

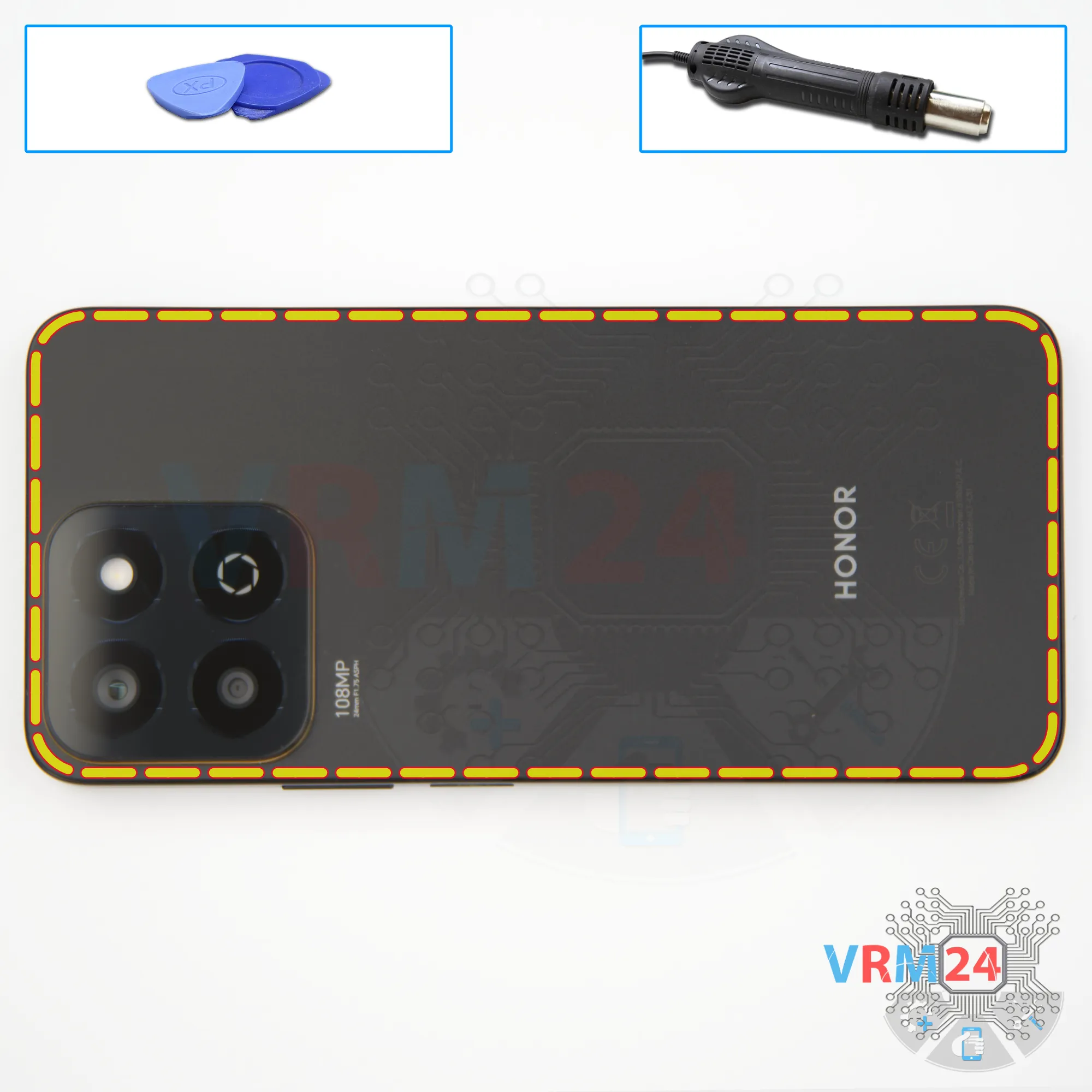

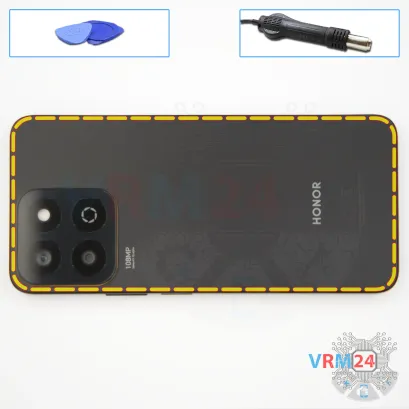

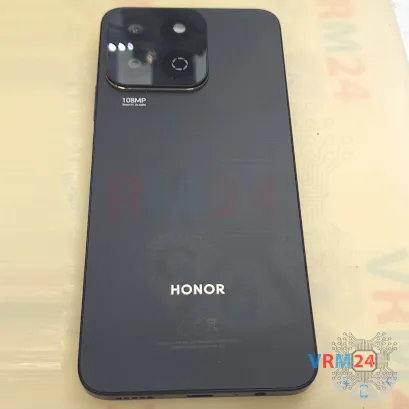

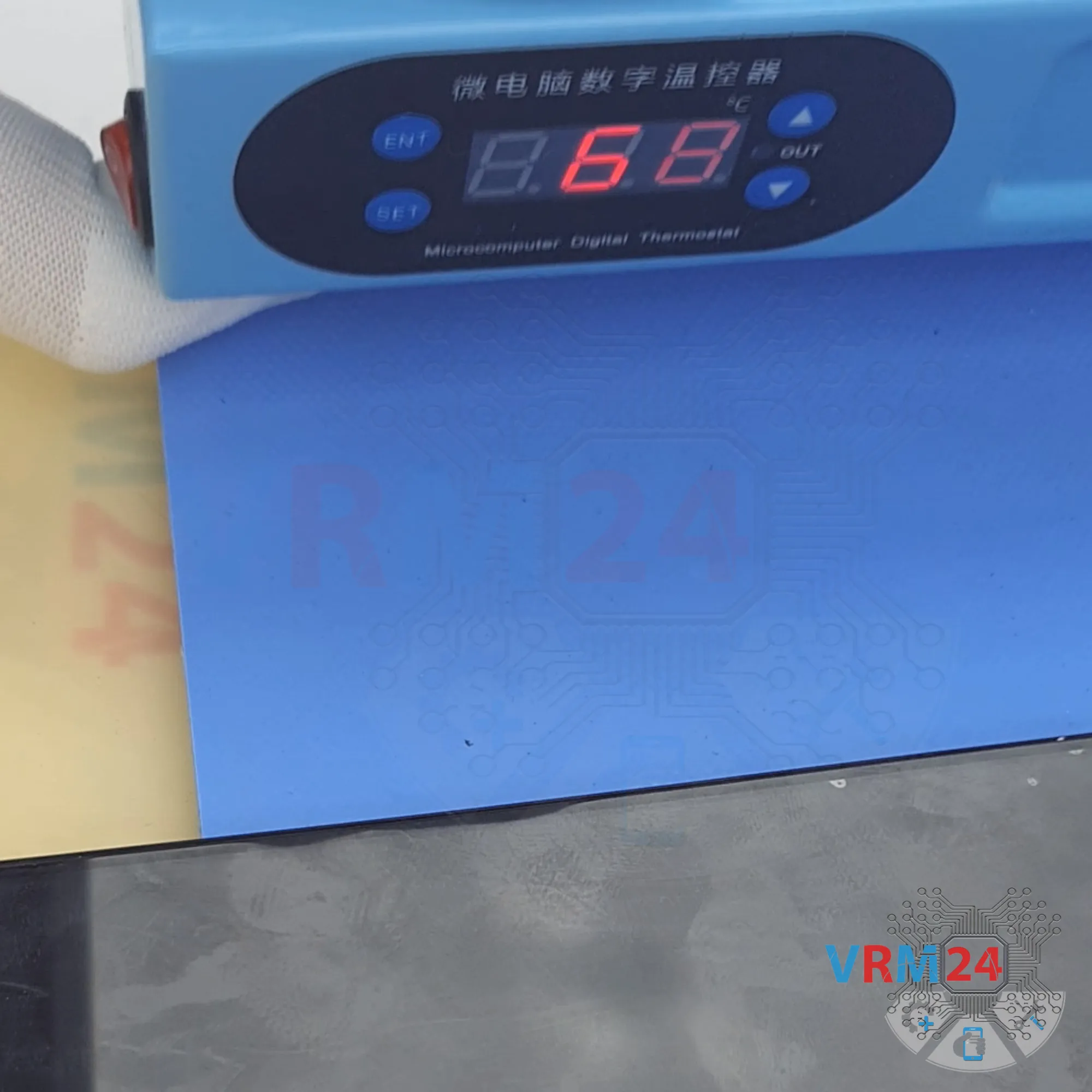

A continuación, necesitamos calentar la cubierta posterior a aproximadamente 60 & deg; c (o 140 & deg; f).

Para esto, nosotros & rsquo; estamos usando una almohadilla de calefacción, pero también puede usar una pistola de calor o secador de pelo si es necesario.

Después de calentar la parte posterior durante 5 a 7 minutos, podemos comenzar a quitar la cubierta posterior.

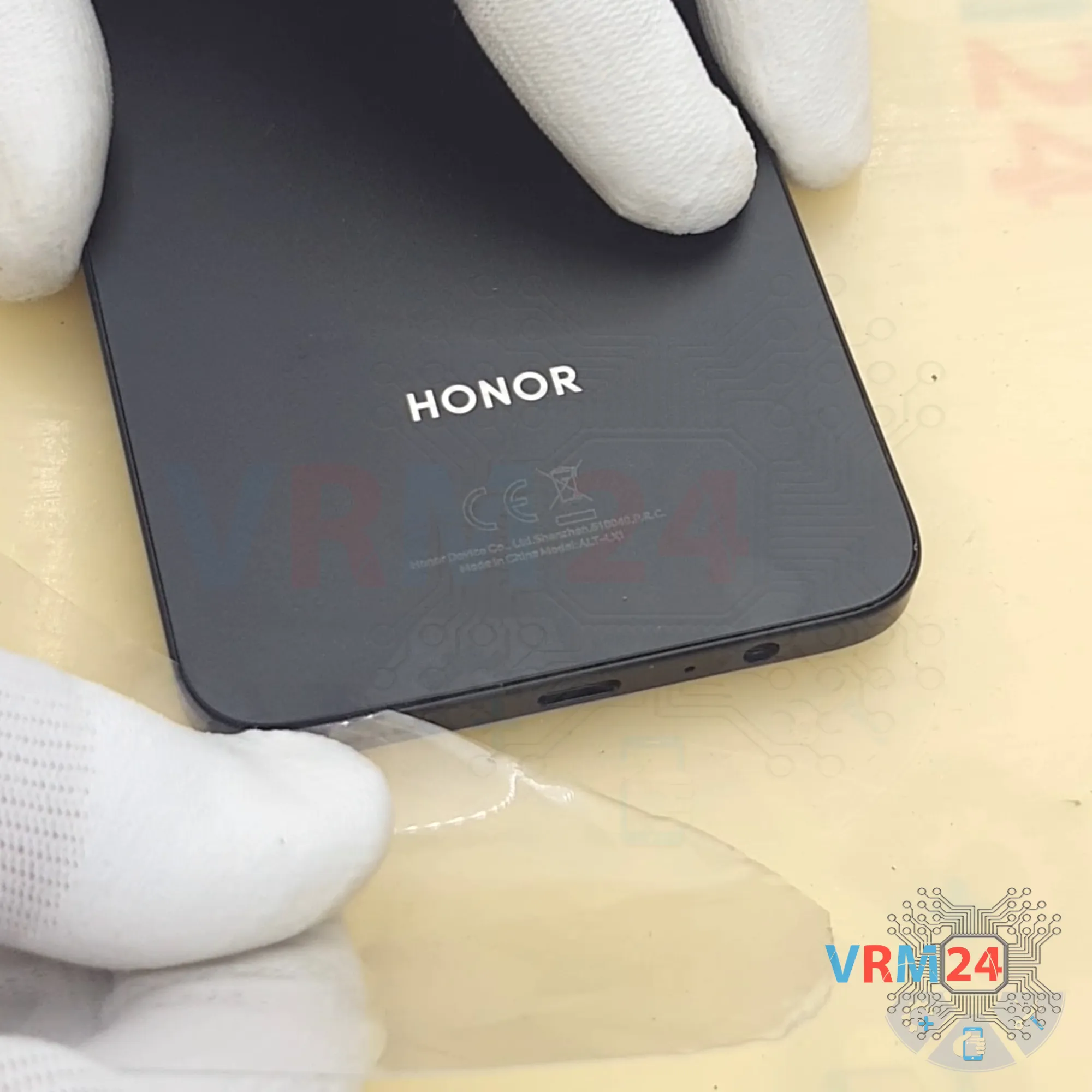

Para hacer esto, use una película de plástico delgada y mdash; algo así como un protector de pantalla o incluso una película de papelería funcionará.

Insérvelo en el espacio entre la cubierta media y la cubierta posterior, y deslícelo cuidadosamente a lo largo de los bordes para cortar el adhesivo.

Asegúrese de tener mucho cuidado alrededor de los botones laterales y mdash; hay un cable flexible del sensor de huellas digitales en esa área.

⚠️️ también, tenga cuidado con el módulo de la cámara para que no dañe las lentes.

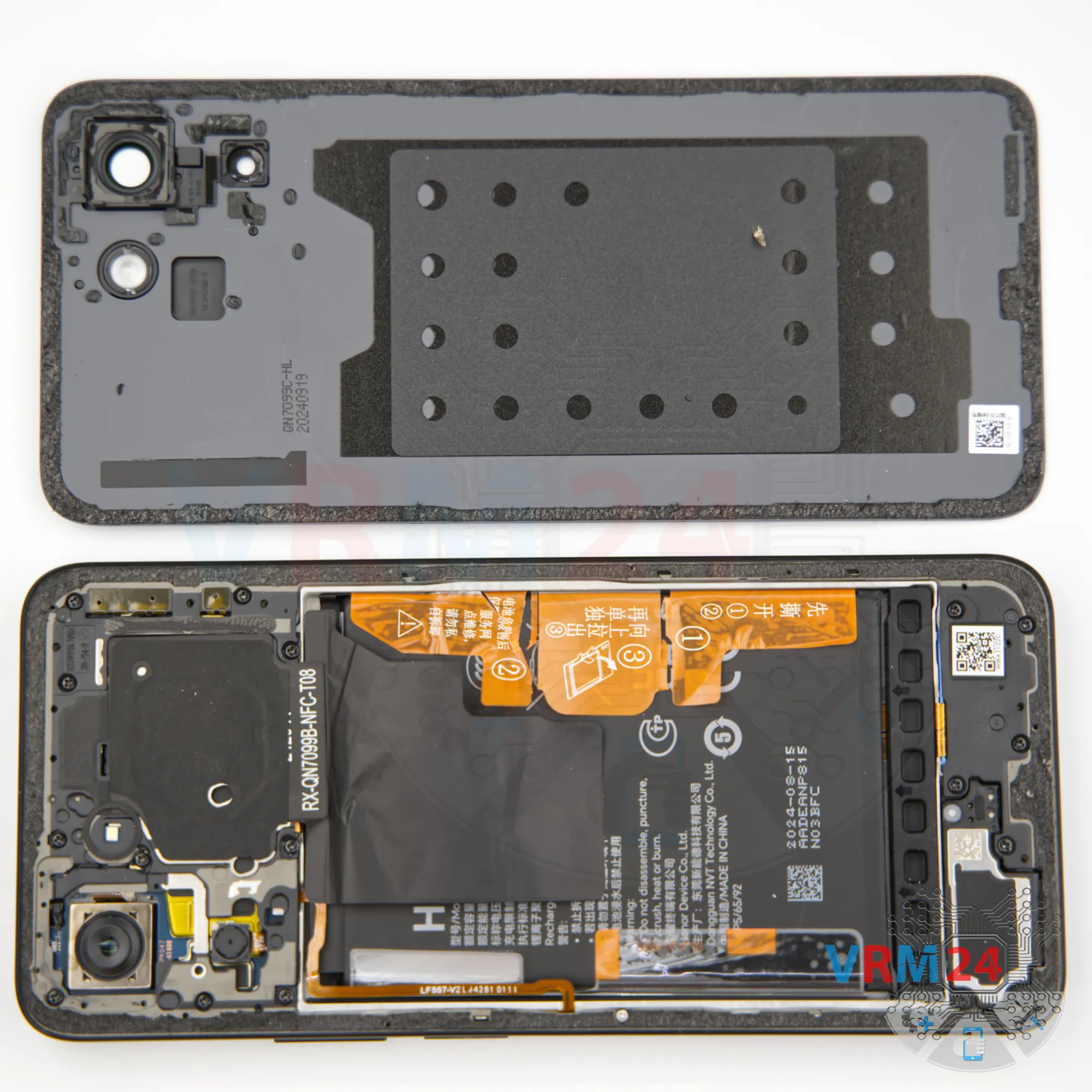

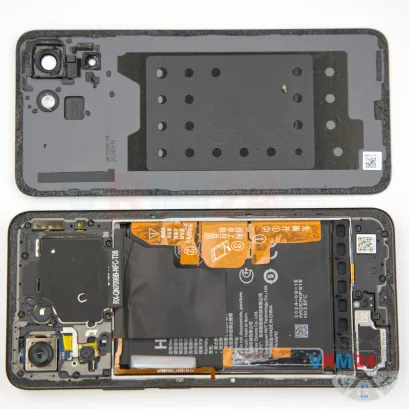

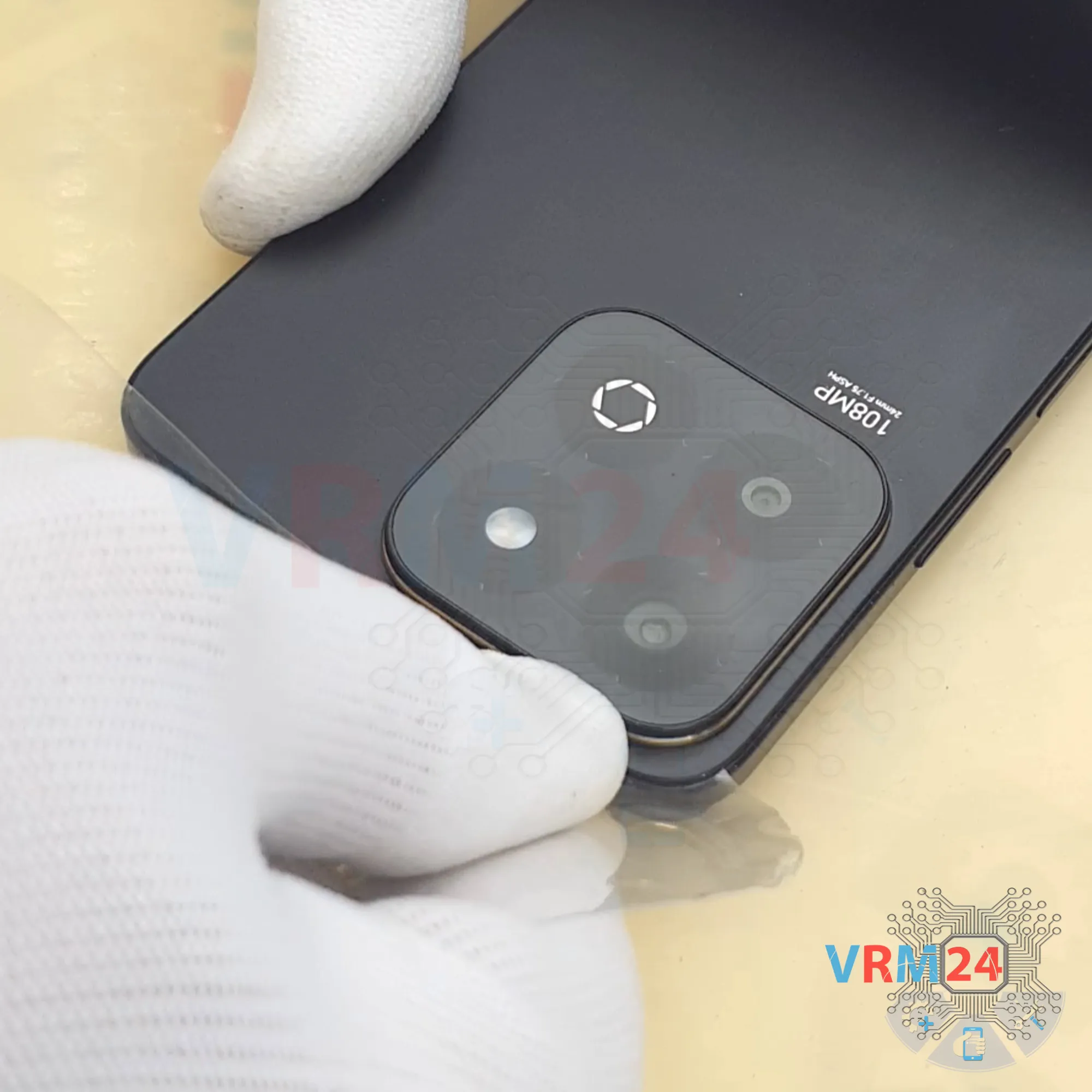

Levante suavemente la cubierta posterior y mdash; tenga en cuenta que hay adhesivo adicional alrededor del área de la cámara.

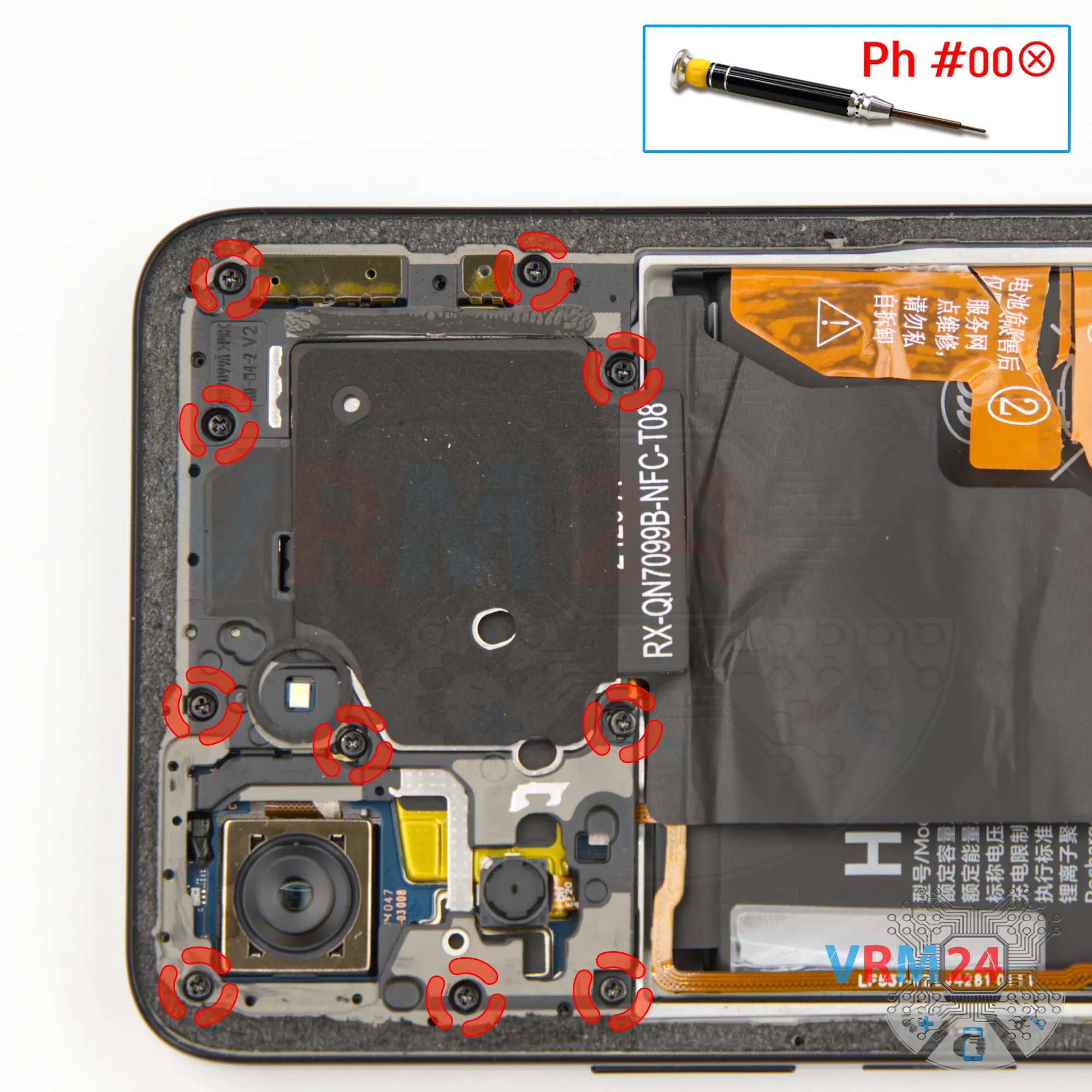

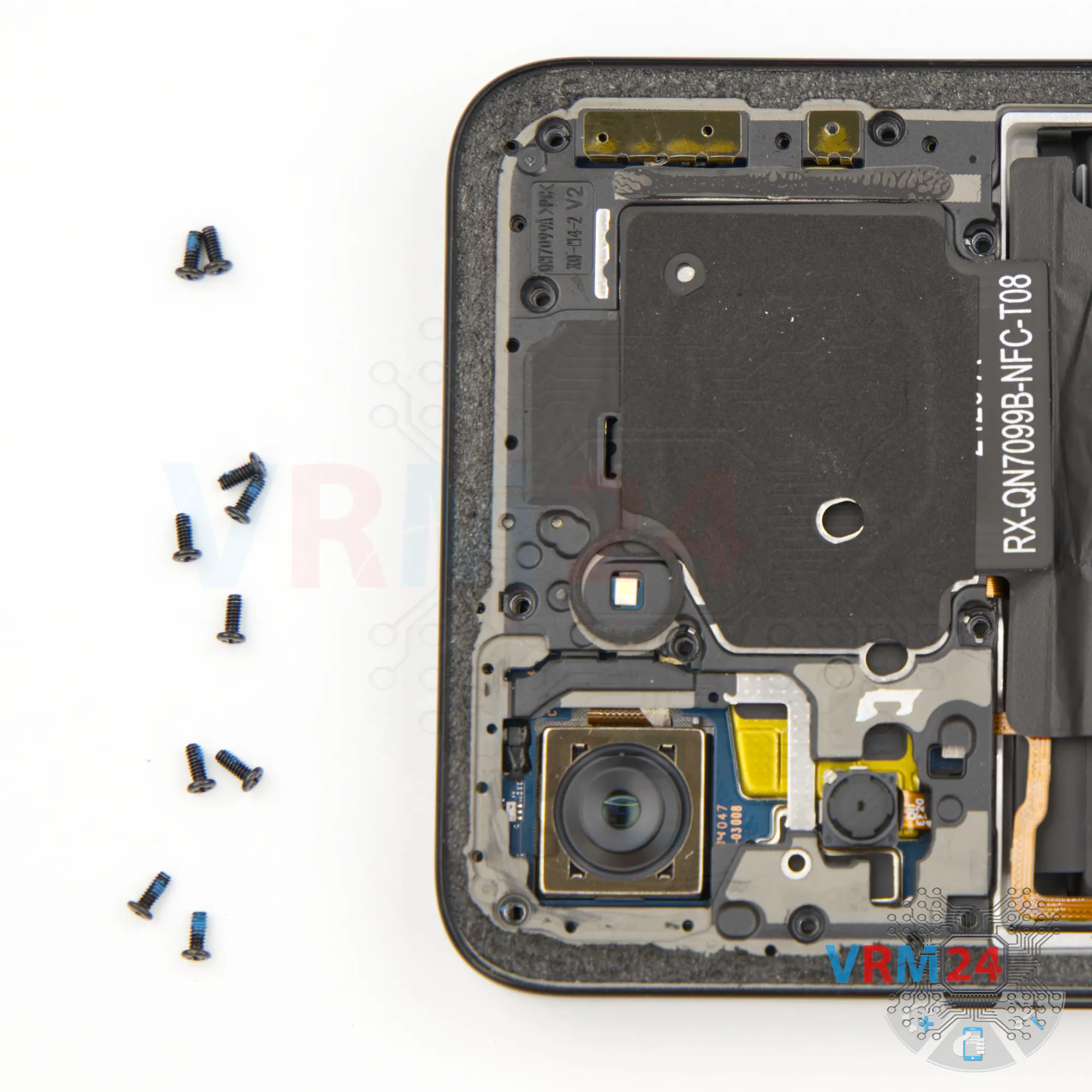

Con las lentes protegidas, podemos pasar a eliminar los diez tornillos.

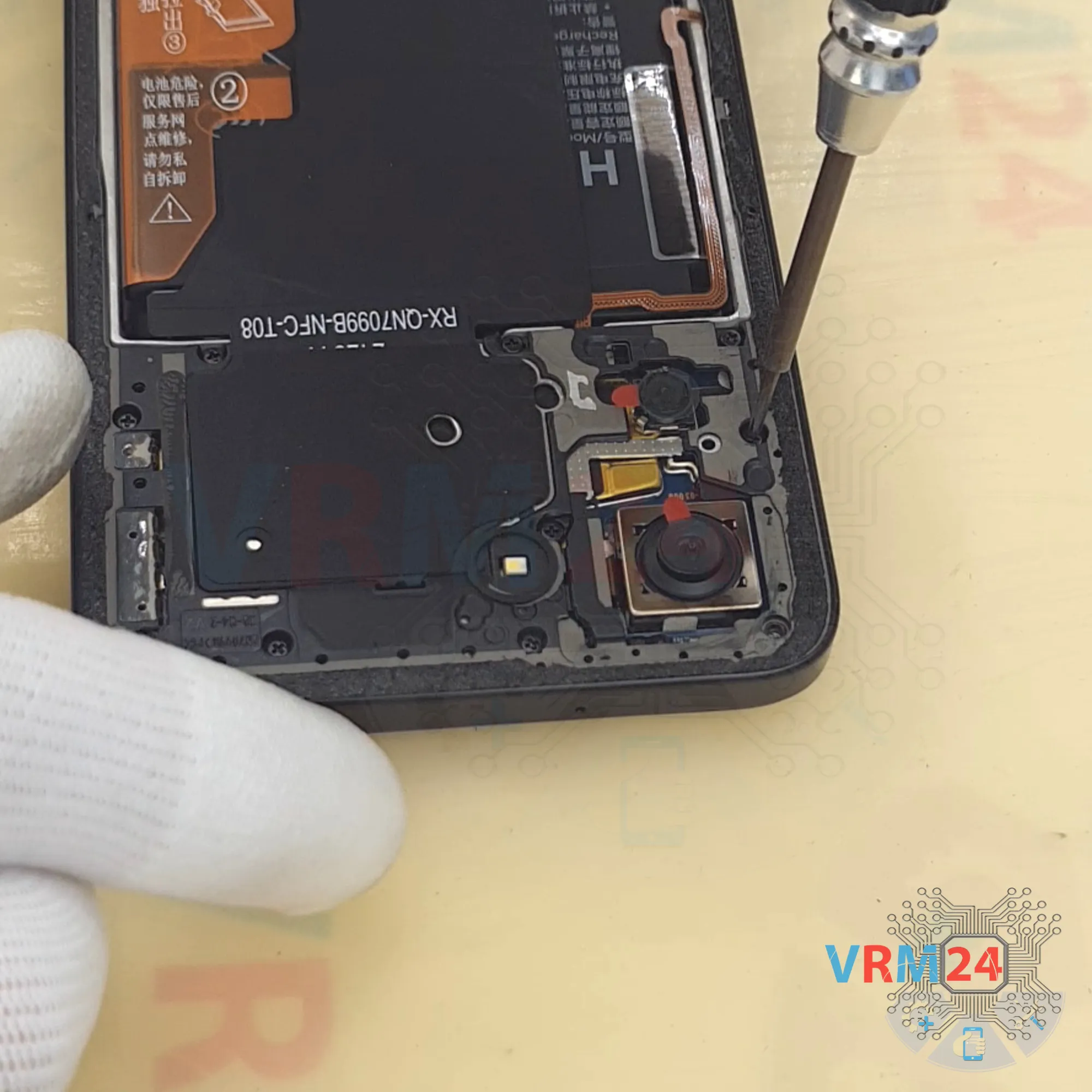

Para eliminar los tornillos, nosotros & rsquo; volvemos a usar un destornillador de Phillips de 1.5 mm (Phillips #000).

A medida que sacamos los tornillos, los colocamos en una almohadilla magnética o una superficie designada, manteniéndolos organizados por ubicación para facilitar el reensamblaje.

Para mayor claridad, es una buena idea separar los tornillos de las secciones superior e inferior.

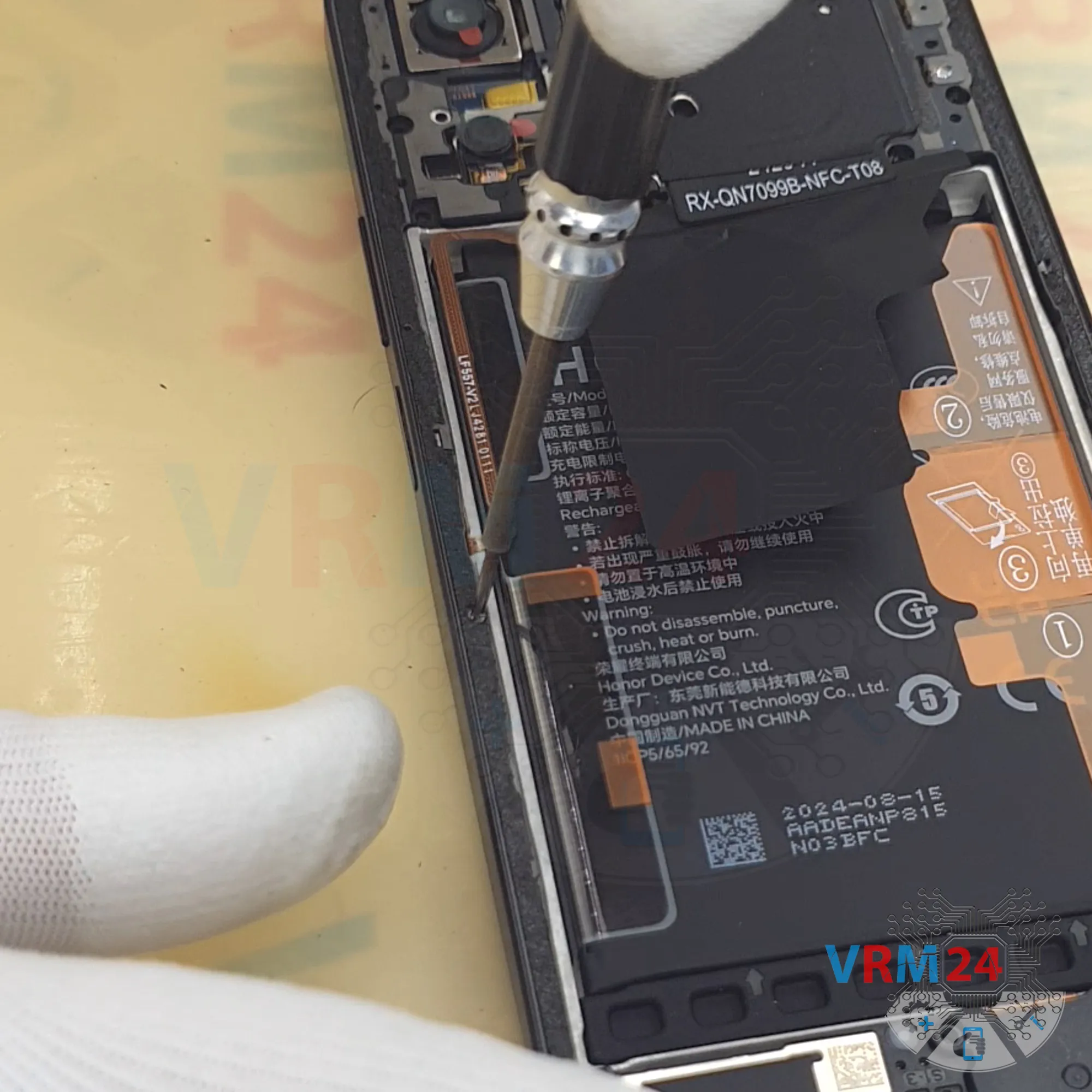

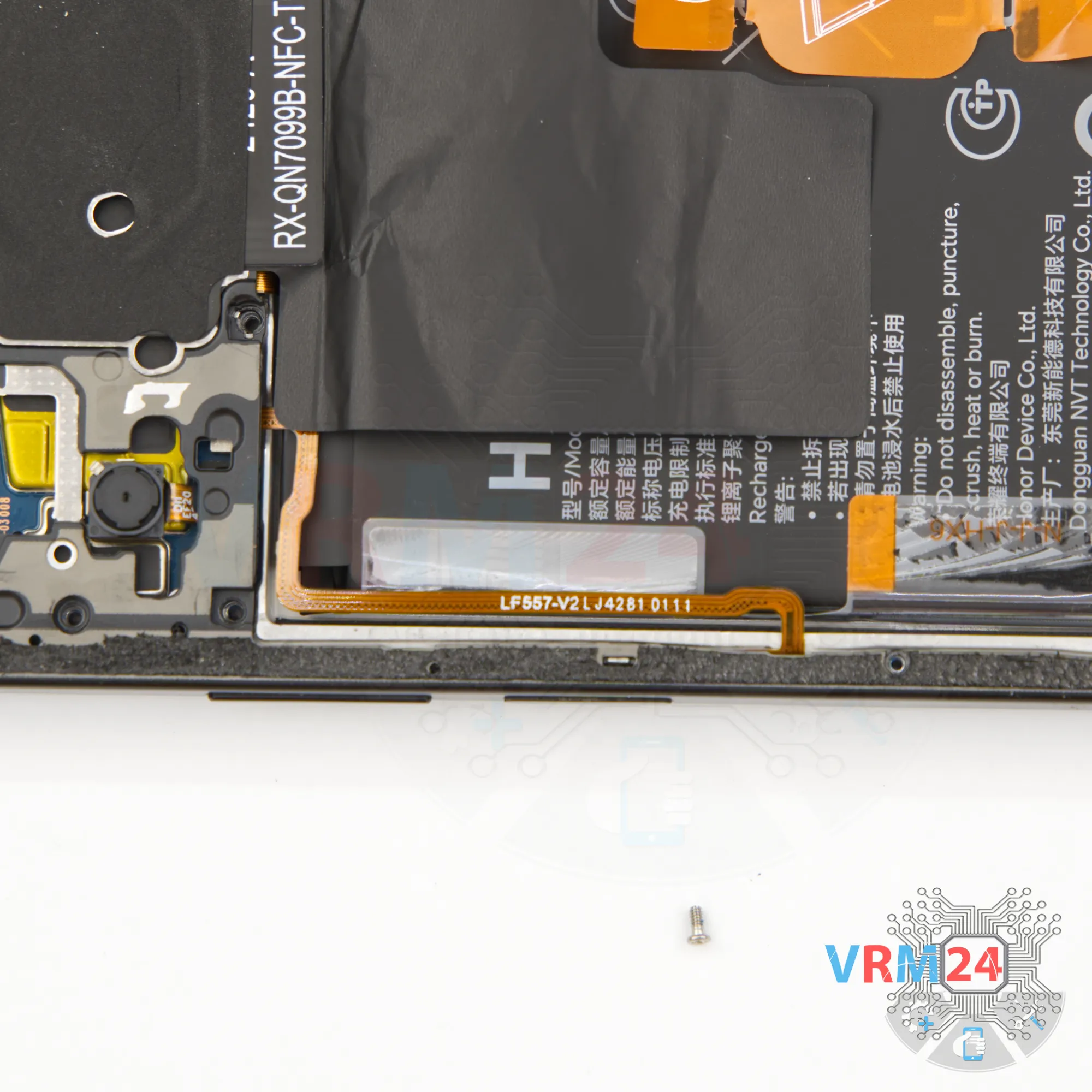

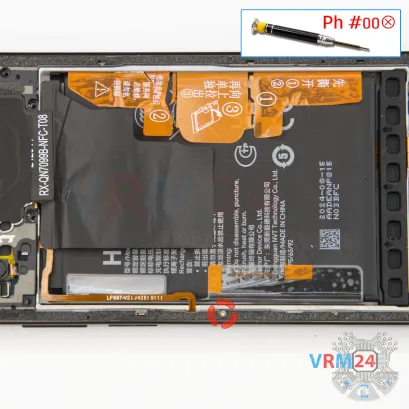

Use un destornillador de Phillips (tamaño 1.5 mm, pH #000) para quitar el pequeño tornillo plateado ubicado en el centro.

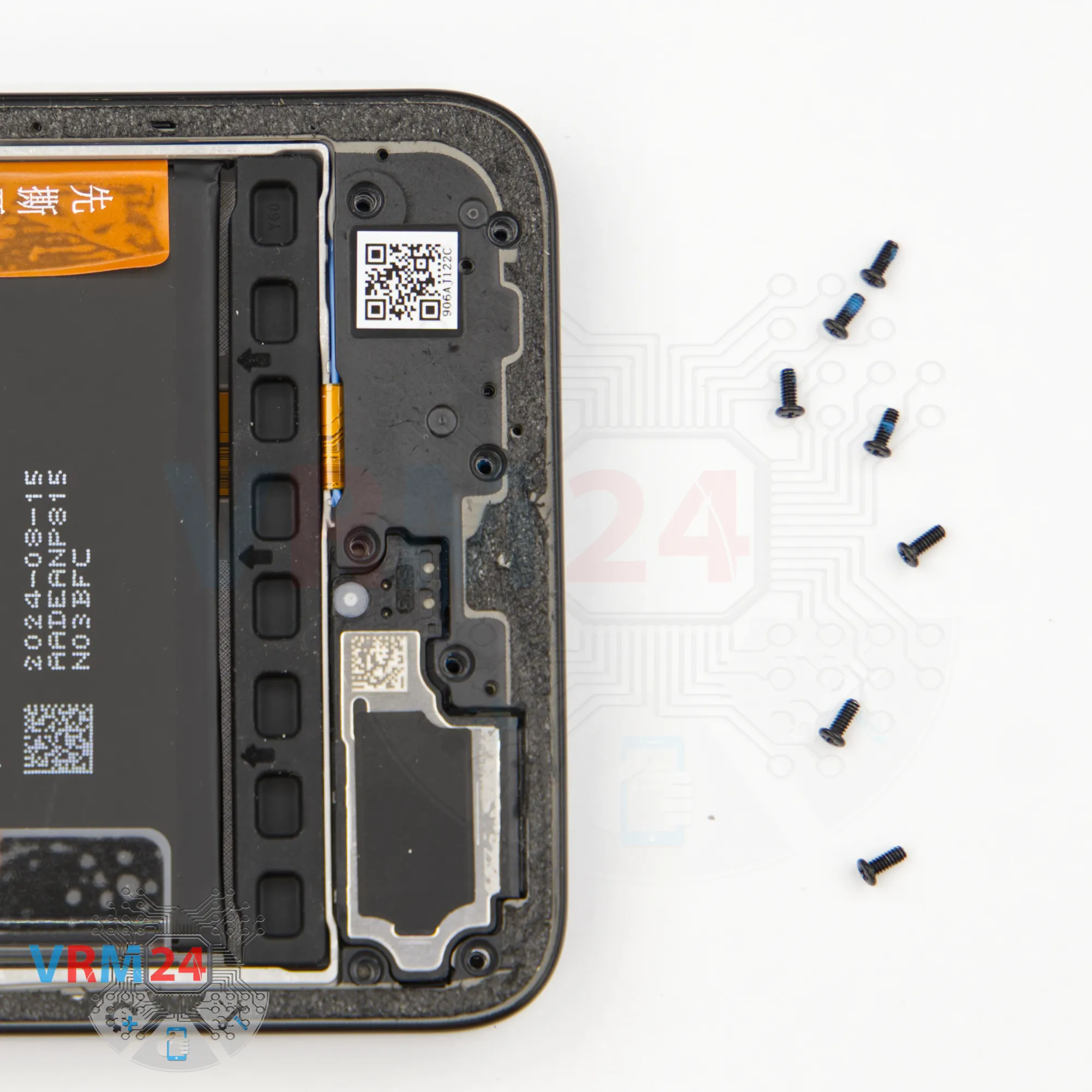

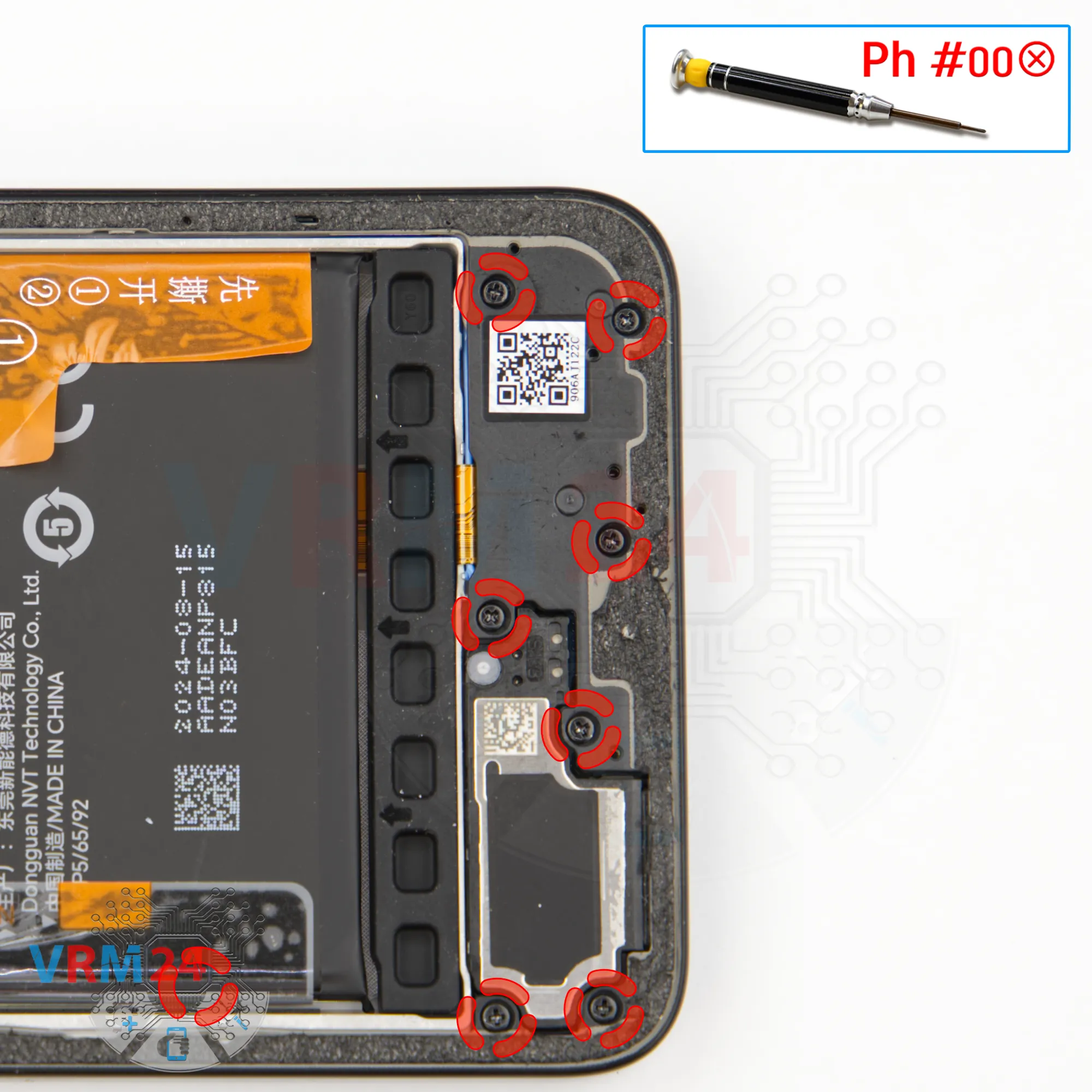

Para eliminar los siete tornillos en la parte inferior, nosotros & rsquo; volvemos a usar un destornillador de Phillips de 1.5 mm (Phillips #000).

Una vez que se retiran todos los tornillos, nos avanzaremos para separar el marco medio.

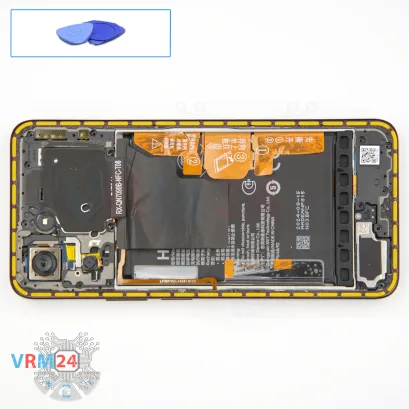

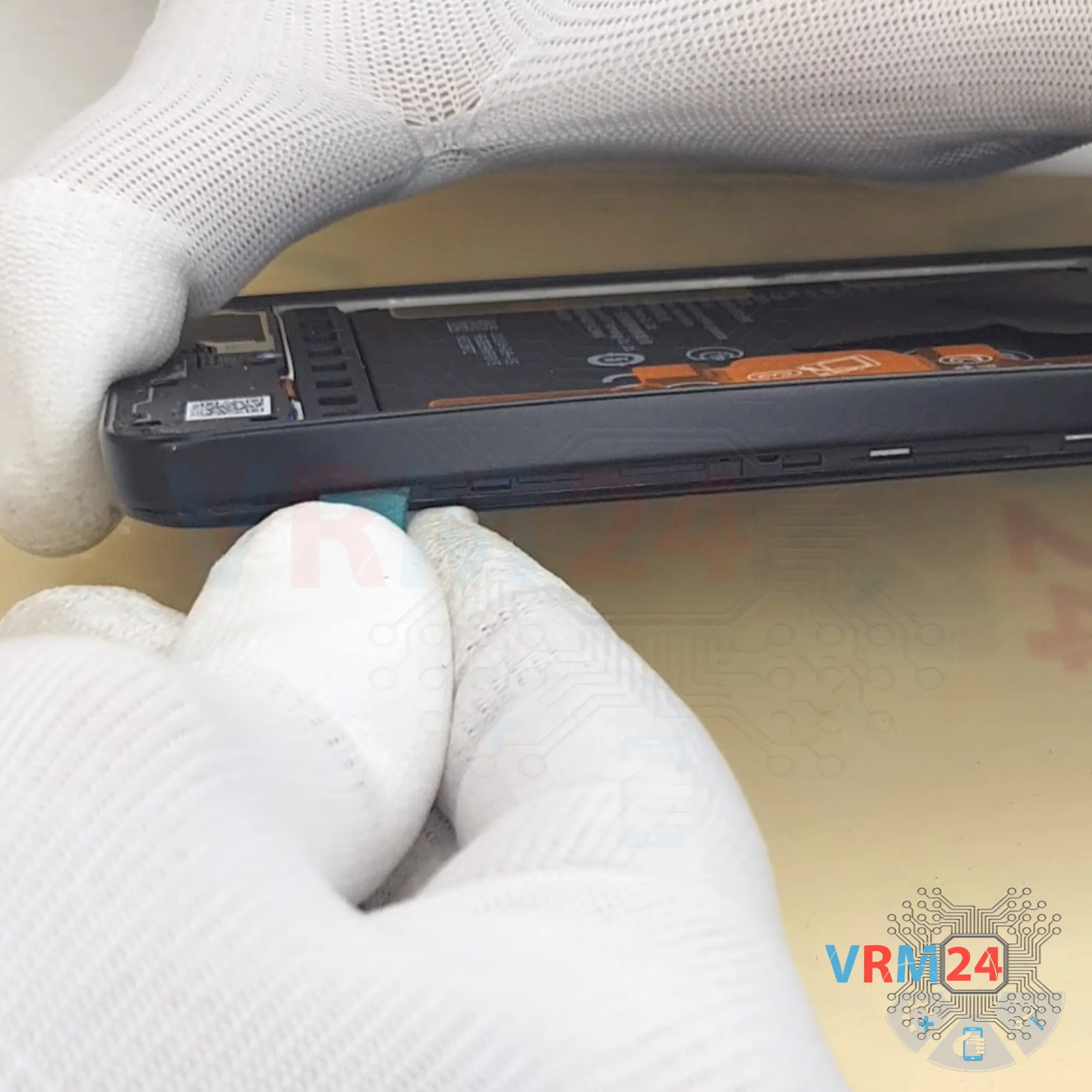

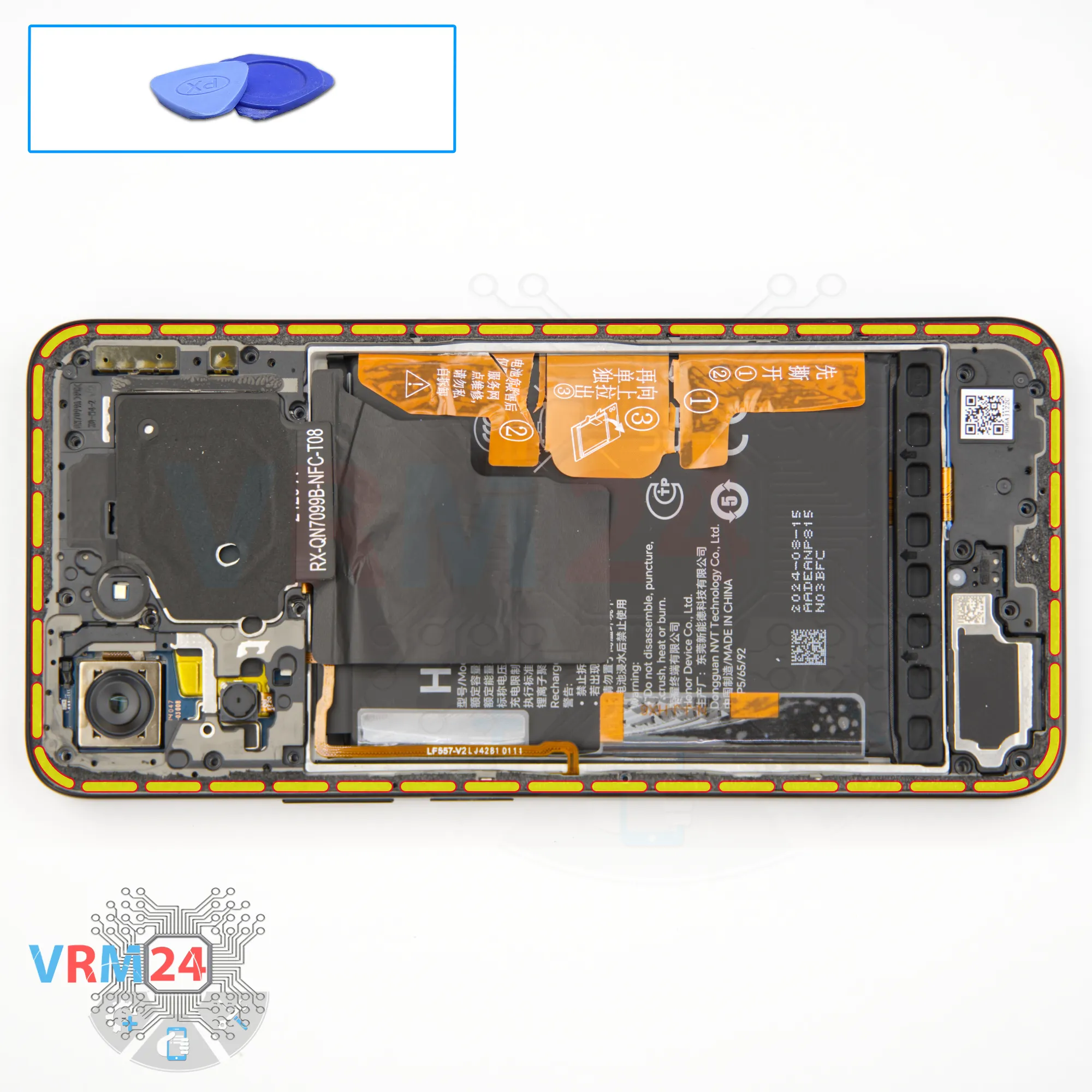

Comience insertando una película de plástico delgada en el espacio entre el marco medio y el marco de pantalla y mdash; comience cerca del área de la bandeja de la tarjeta SIM.

Suelte algunos clips, luego cambie a una herramienta ligeramente más gruesa para continuar separando el marco.

Como siempre, tenga mucho cuidado alrededor de las esquinas, ya que tienden a sostenerse con fuerza.

Además, tenga cuidado alrededor de los bordes de la pantalla para evitar cualquier daño.

⚠️️ Tenga en cuenta que este marco medio se pegan también a lo largo de los bordes, así que tómese su tiempo para separarlo para evitar dañar el cable flexible del sensor de huellas digitales debajo.

Una vez que se afloje el marco medio, voltee cuidadosamente para acceder y desconectar los conectores.

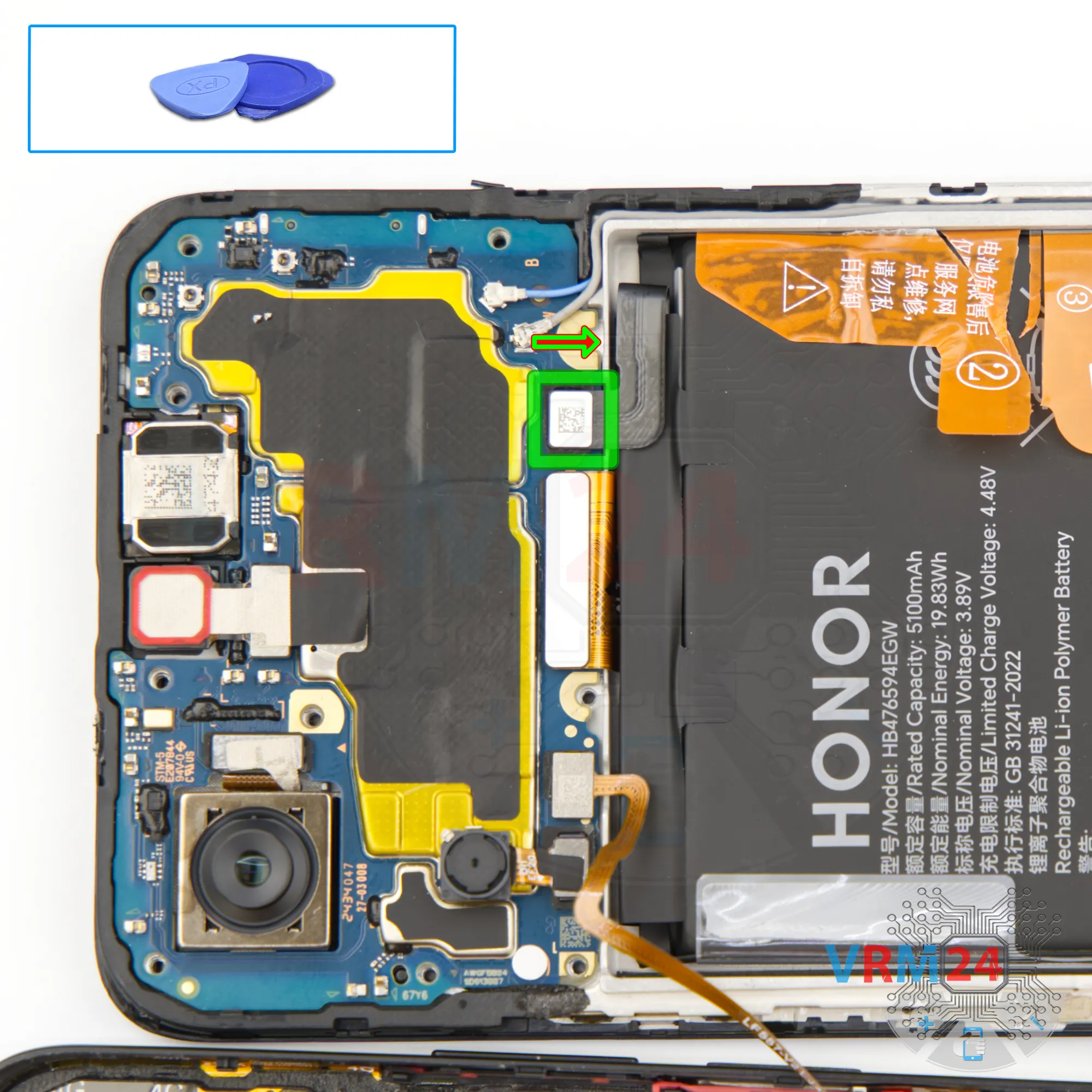

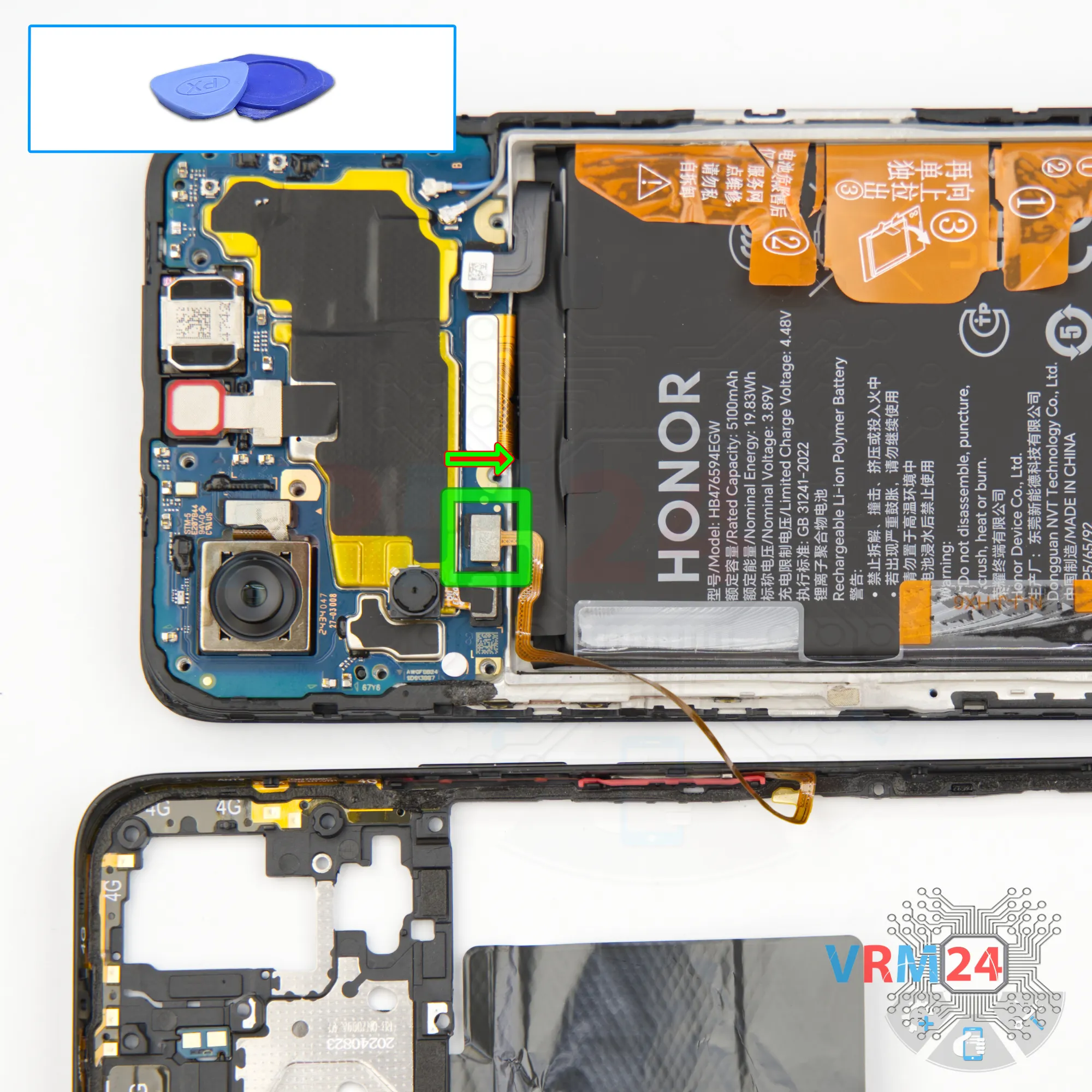

Comience desconectando el conector de la batería utilizando una herramienta de plástico (no metal).

ℹ️️ El modelo Honor X7C Alt-LX1 tiene una batería HB476594EGW con una capacidad de 5100 mAh (también conocida como batería recargable).

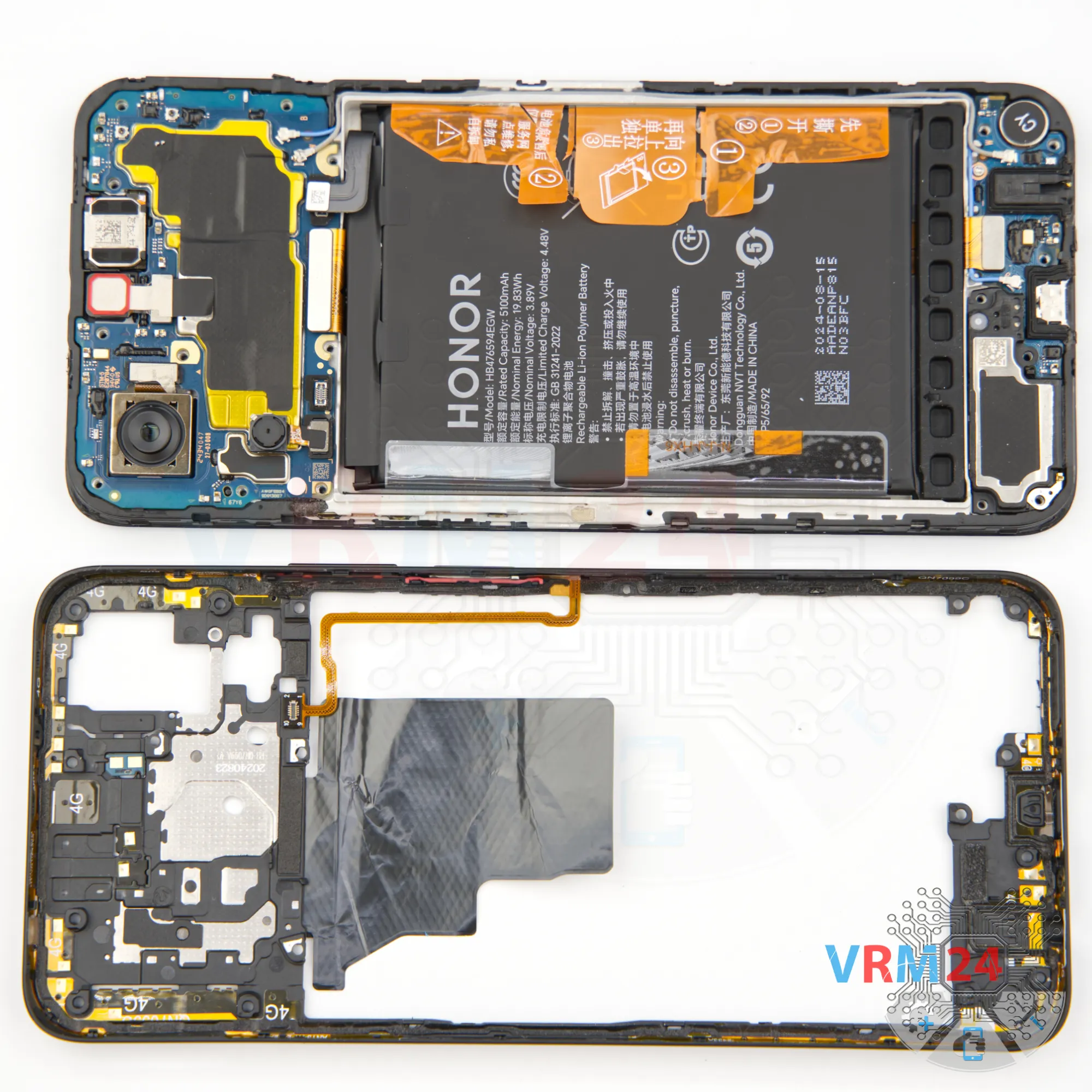

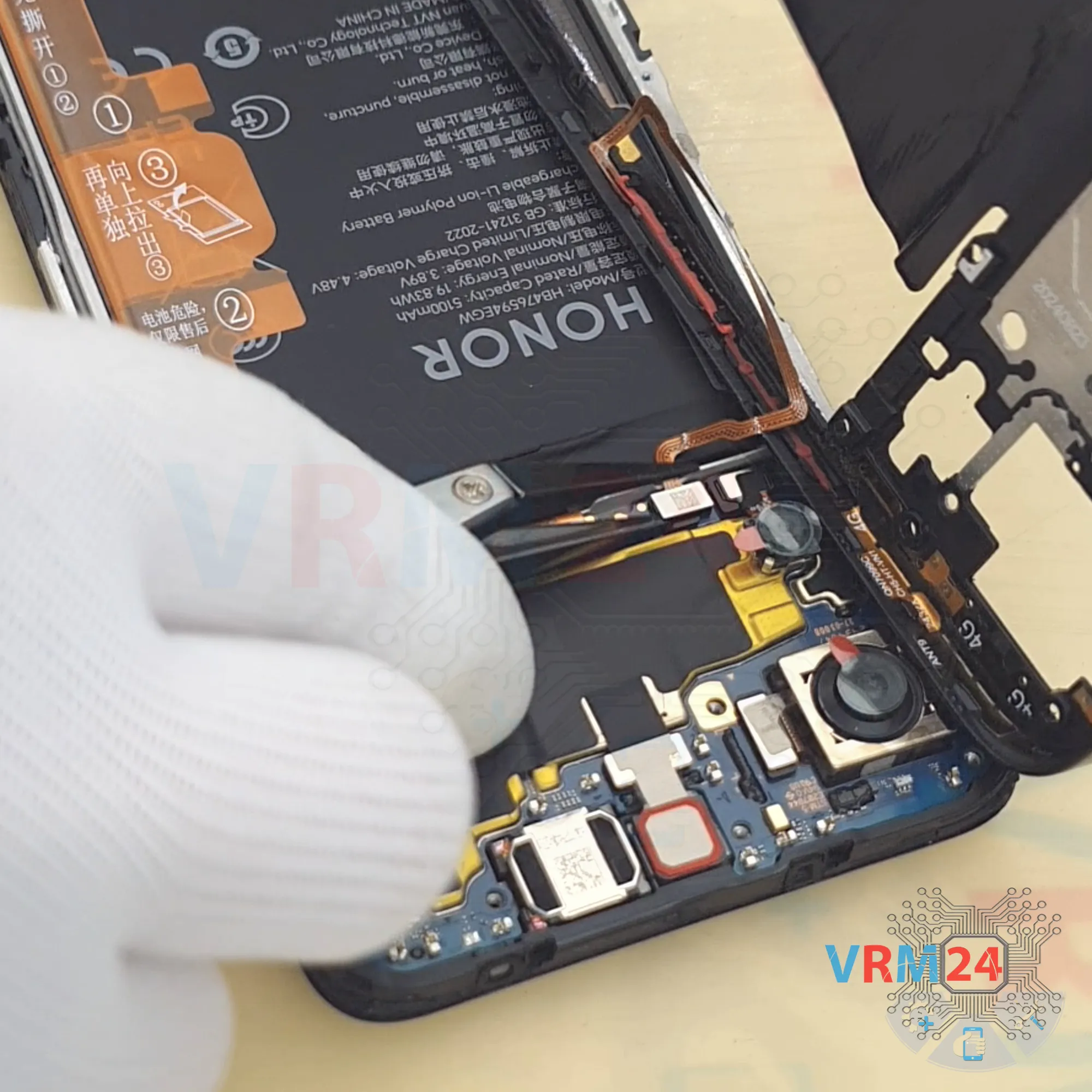

Entonces, desenchufe el conector del sensor de huellas dactilares ubicado en el marco medio y coloque el marco a un lado.

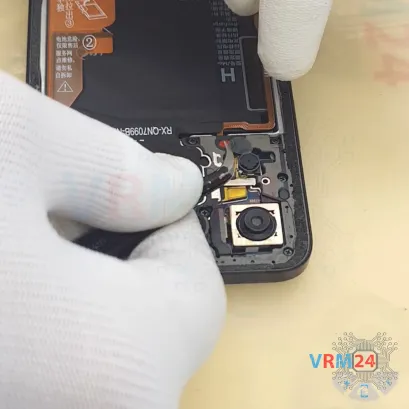

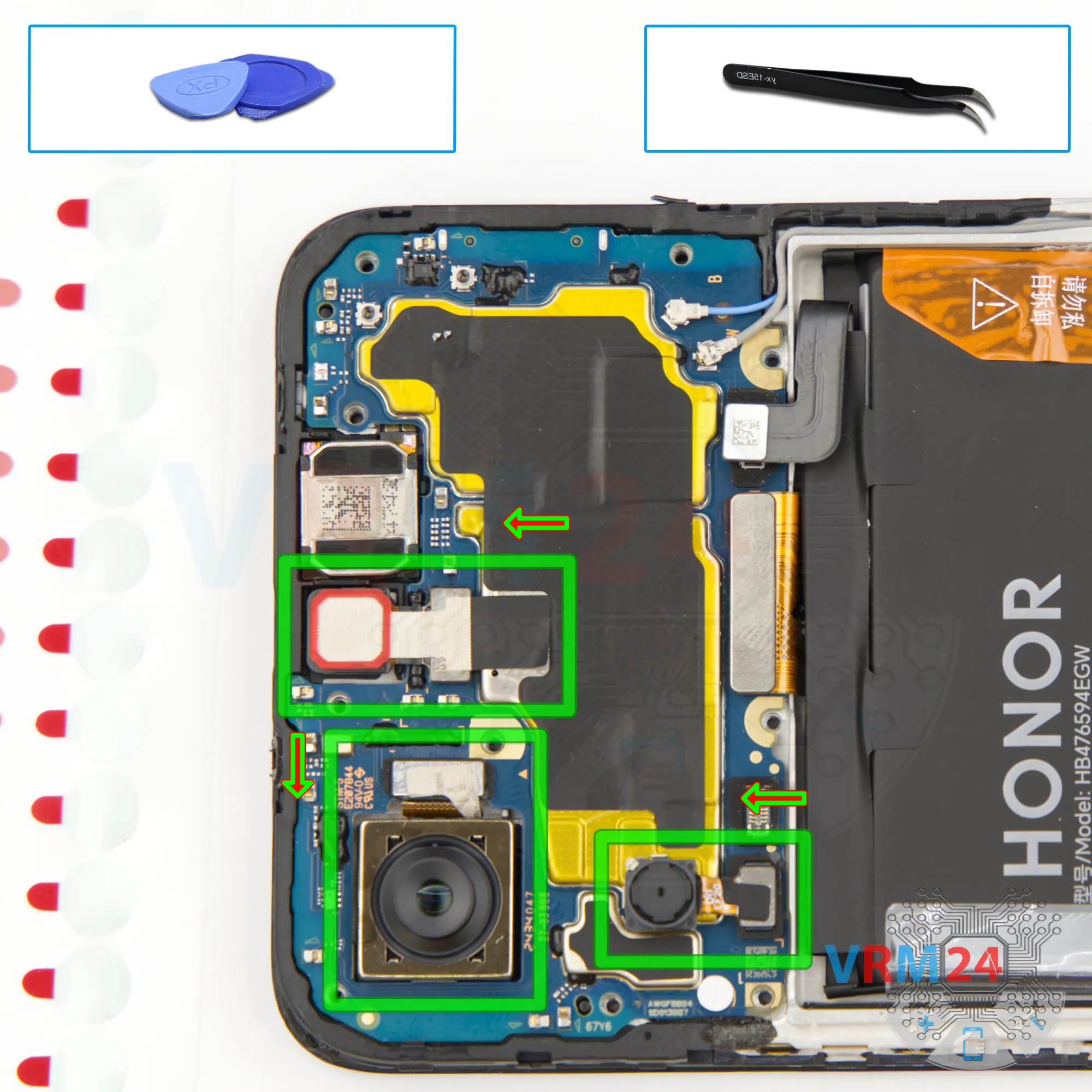

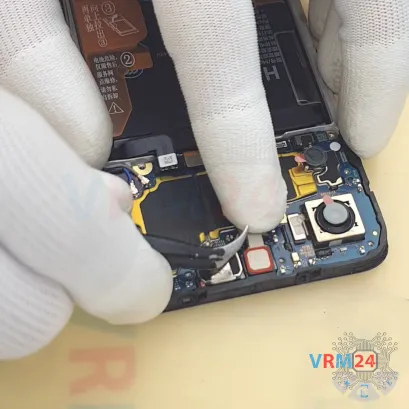

A continuación, pasamos a la placa base. Primero, desconecte cuidadosamente la cámara frontal y despegue la almohadilla térmica que la cubre.

También es una buena idea cubrir la lente de las cámaras con una película protectora para evitar manchas o rasguños.

Una vez que esté protegido, coloque la cámara frontal a un lado.

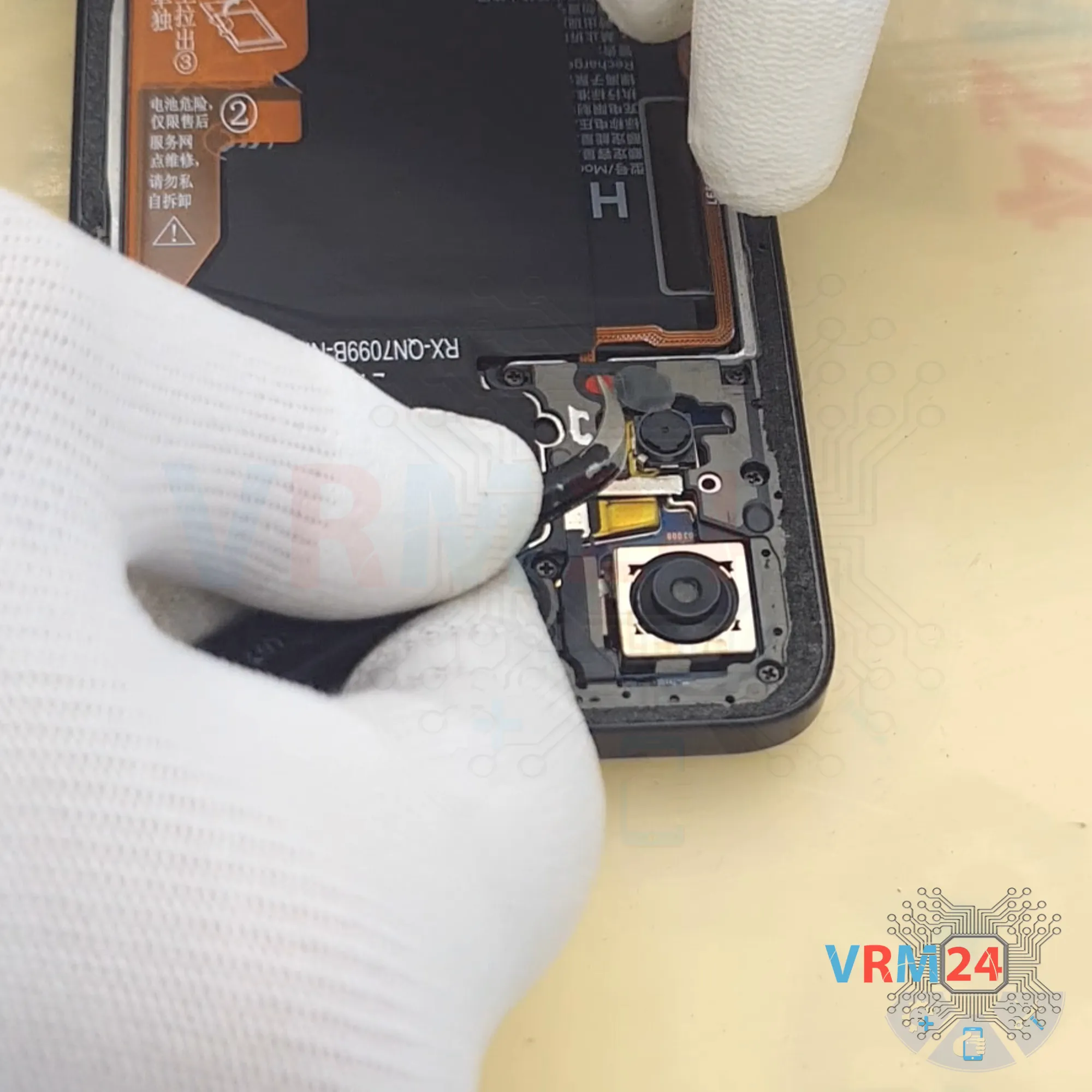

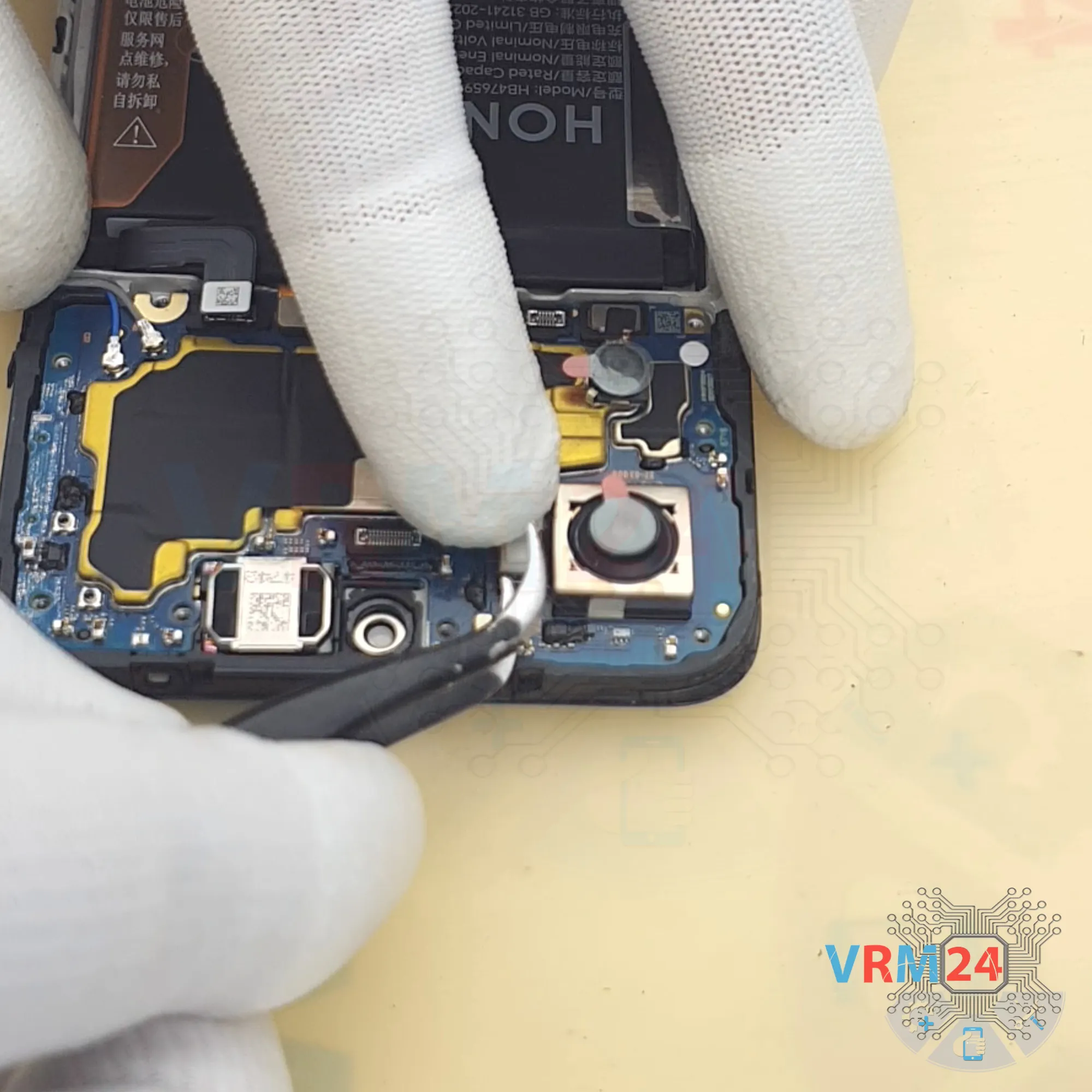

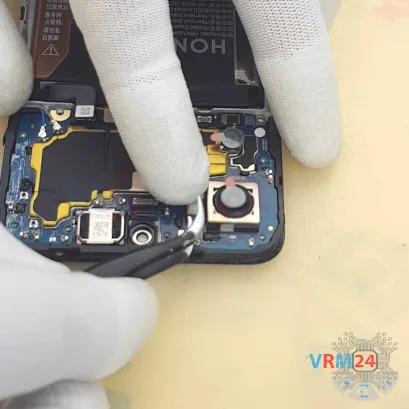

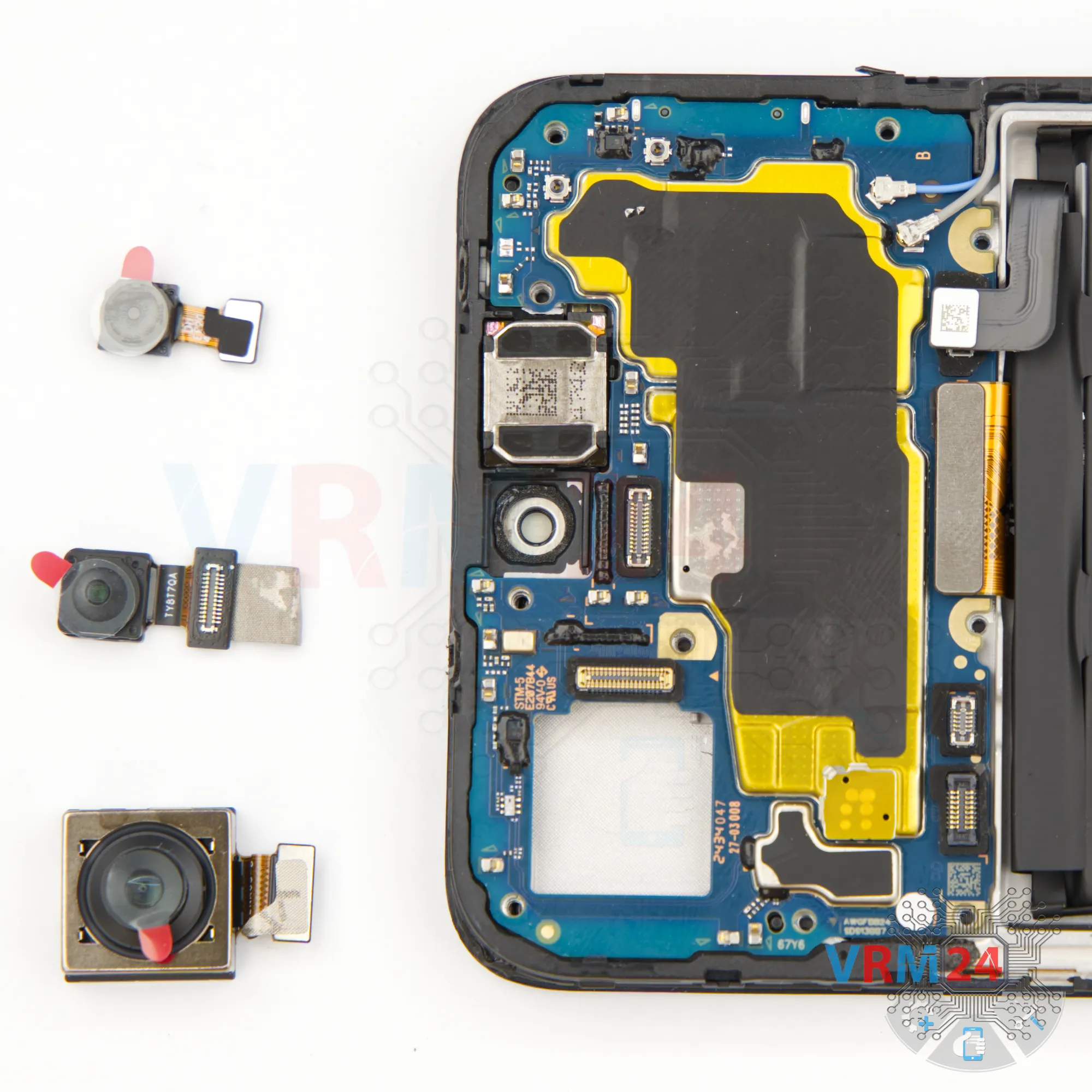

Haz lo mismo para las cámaras traseras y ponlas de lado también.

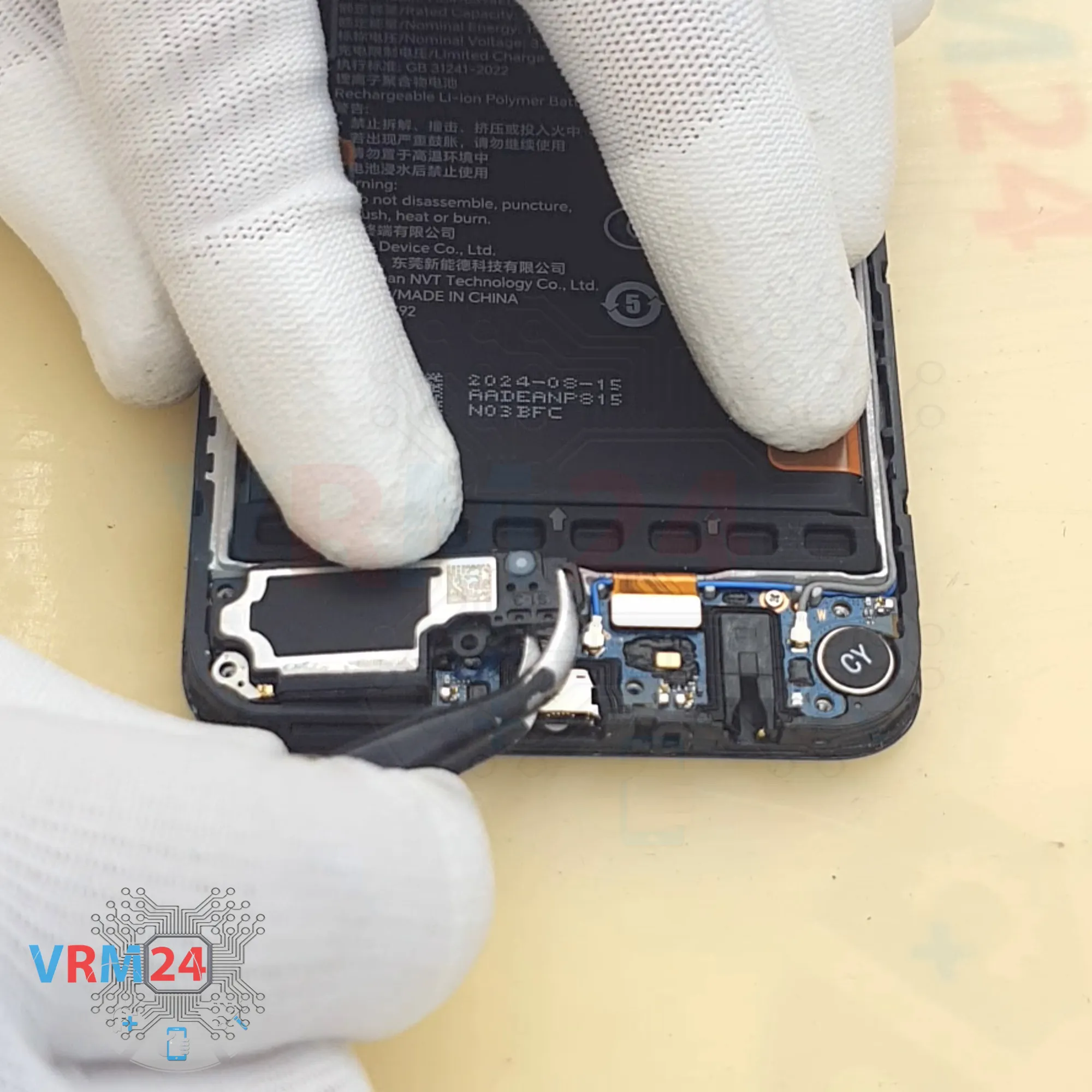

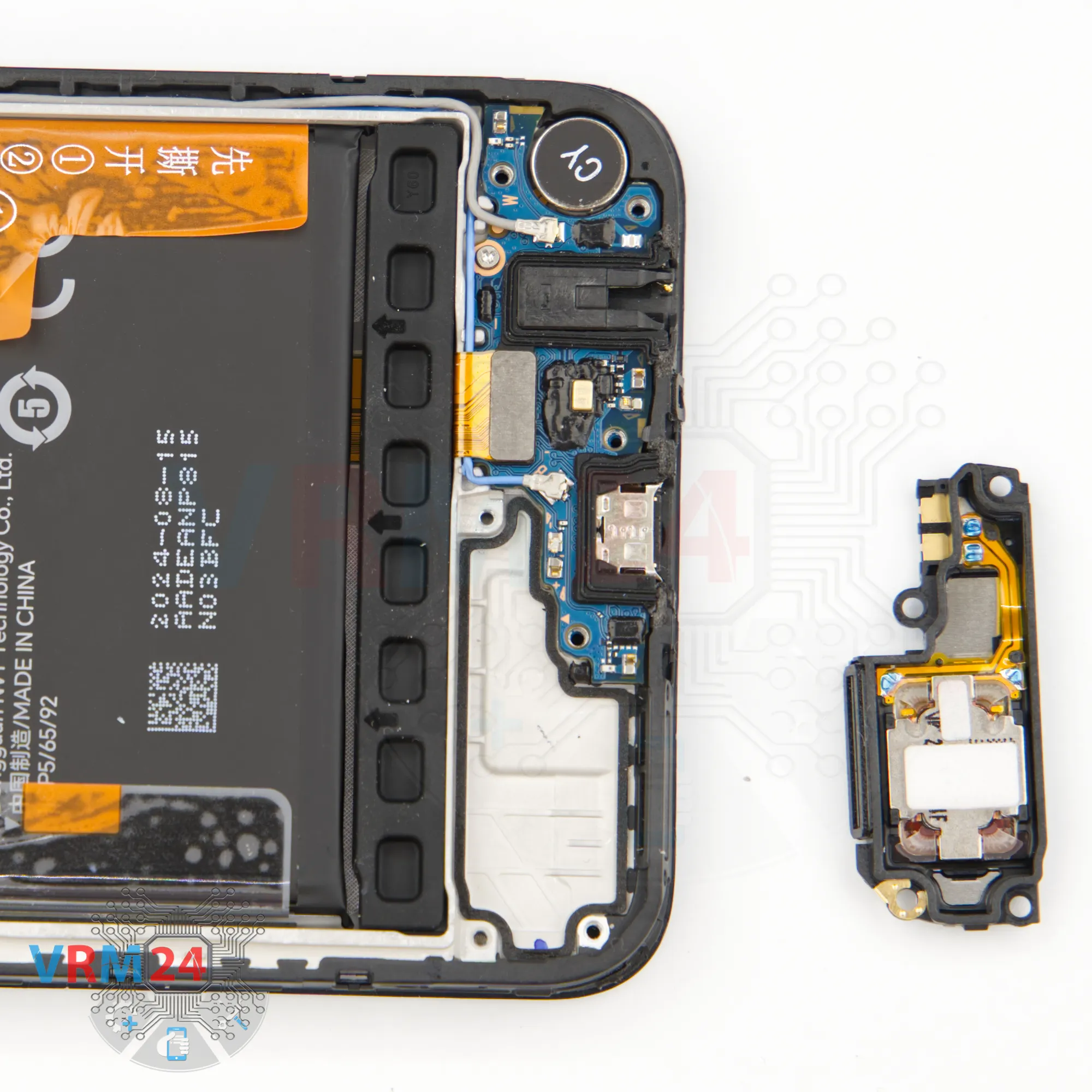

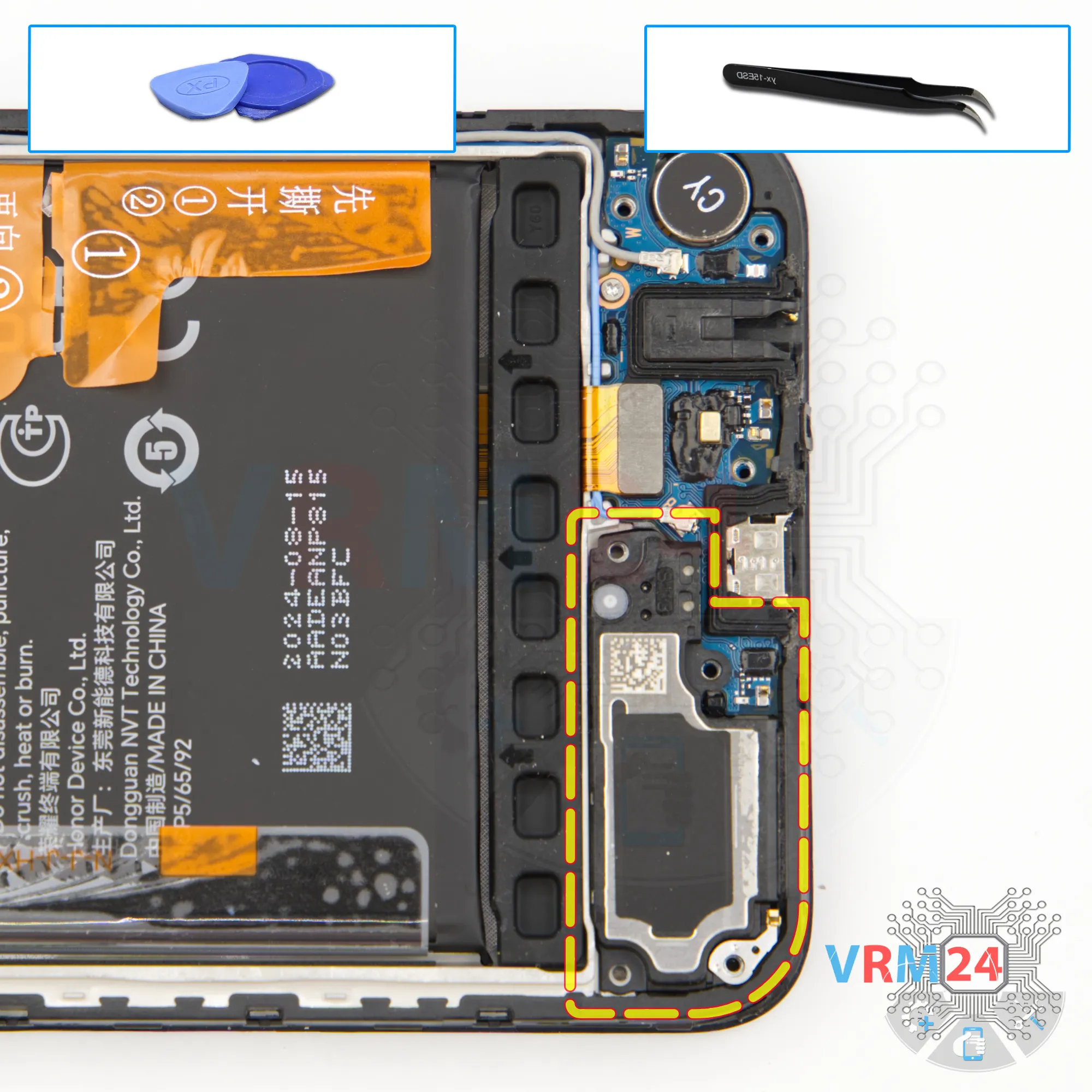

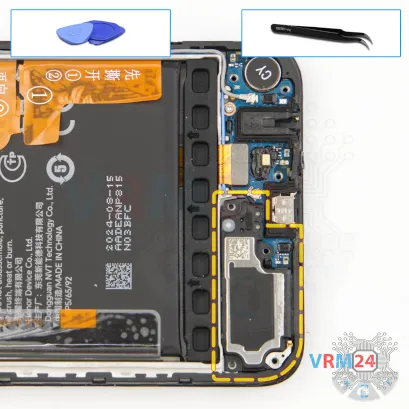

A continuación, eliminaremos el módulo de altavoz en la parte inferior. Sube suavemente de un borde y levántelo.

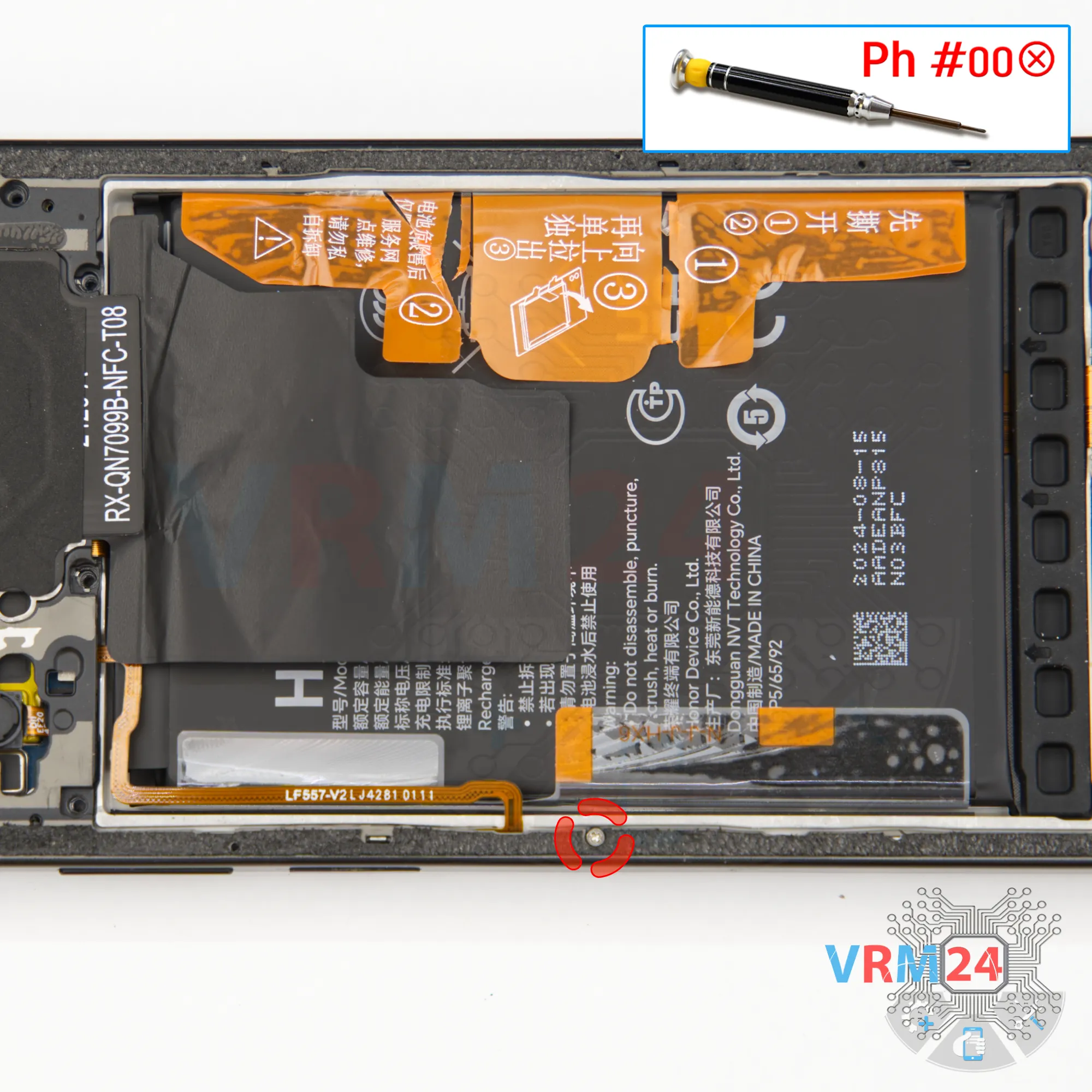

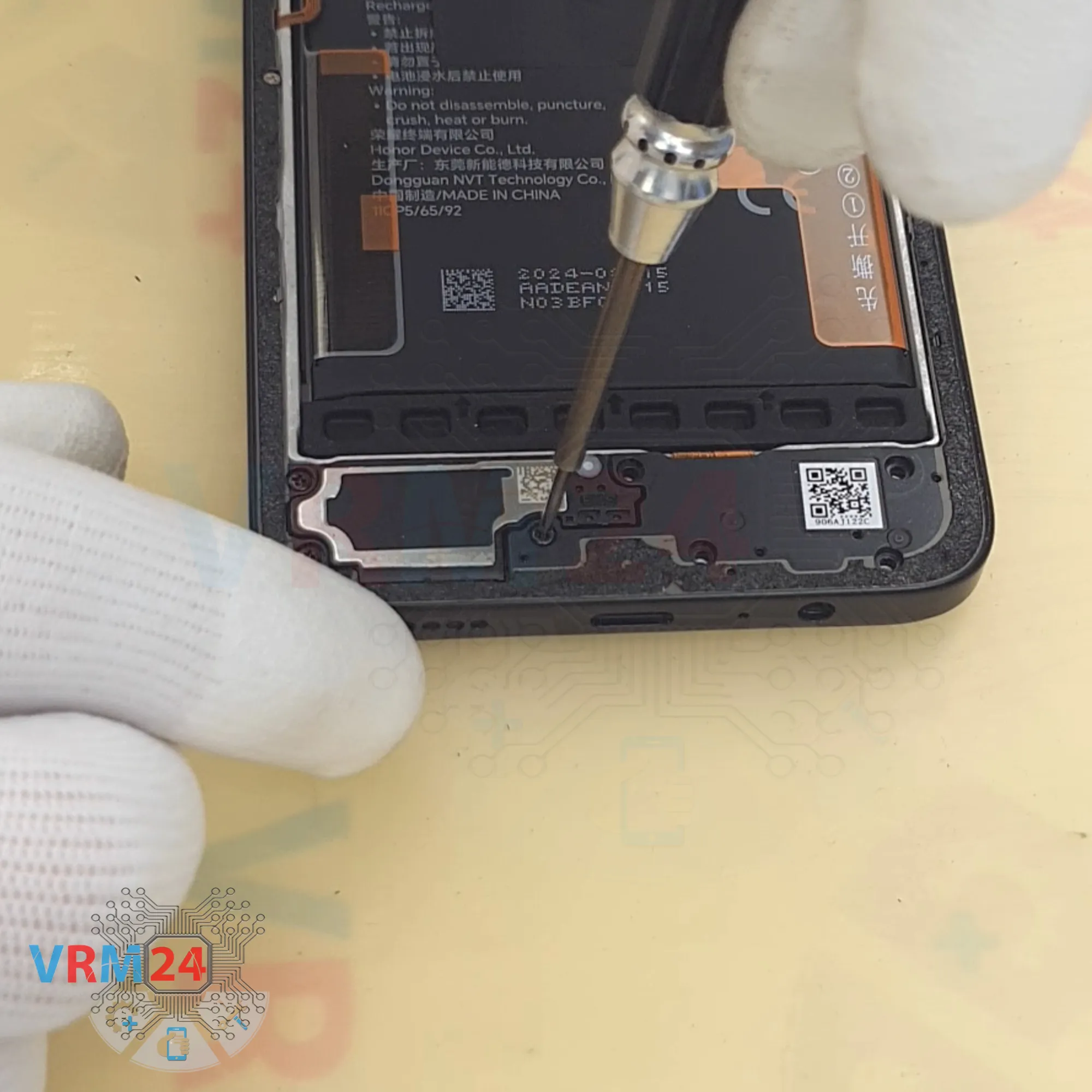

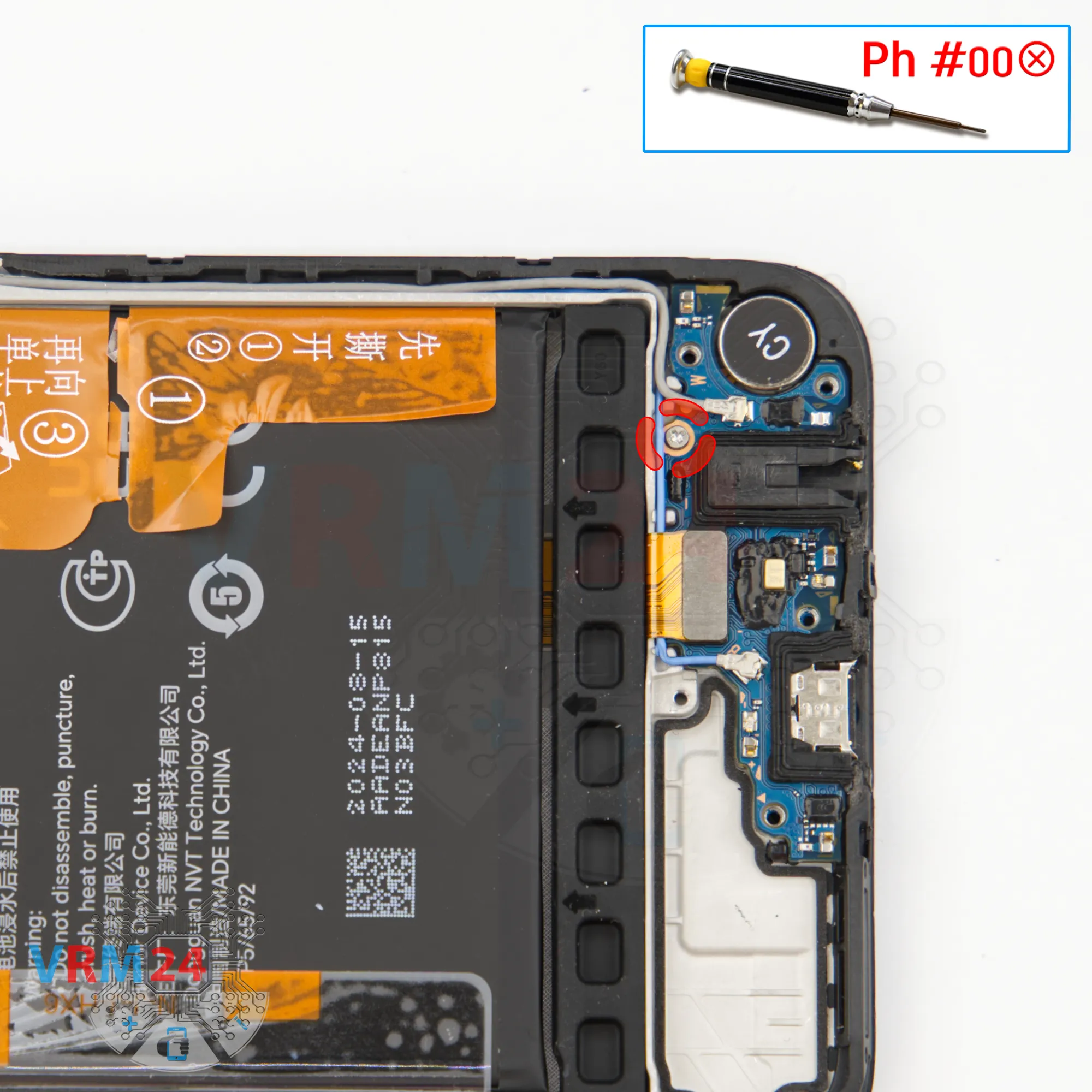

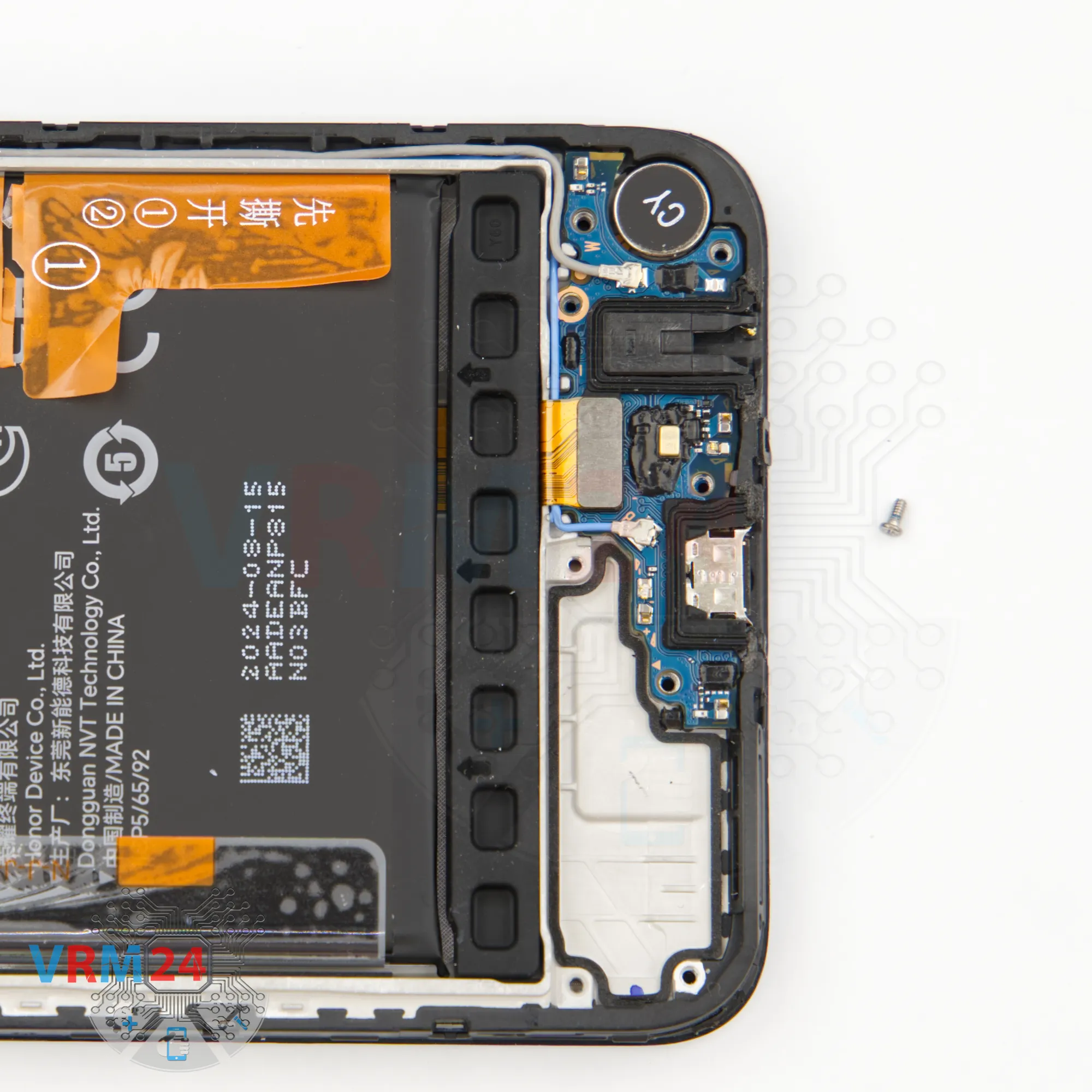

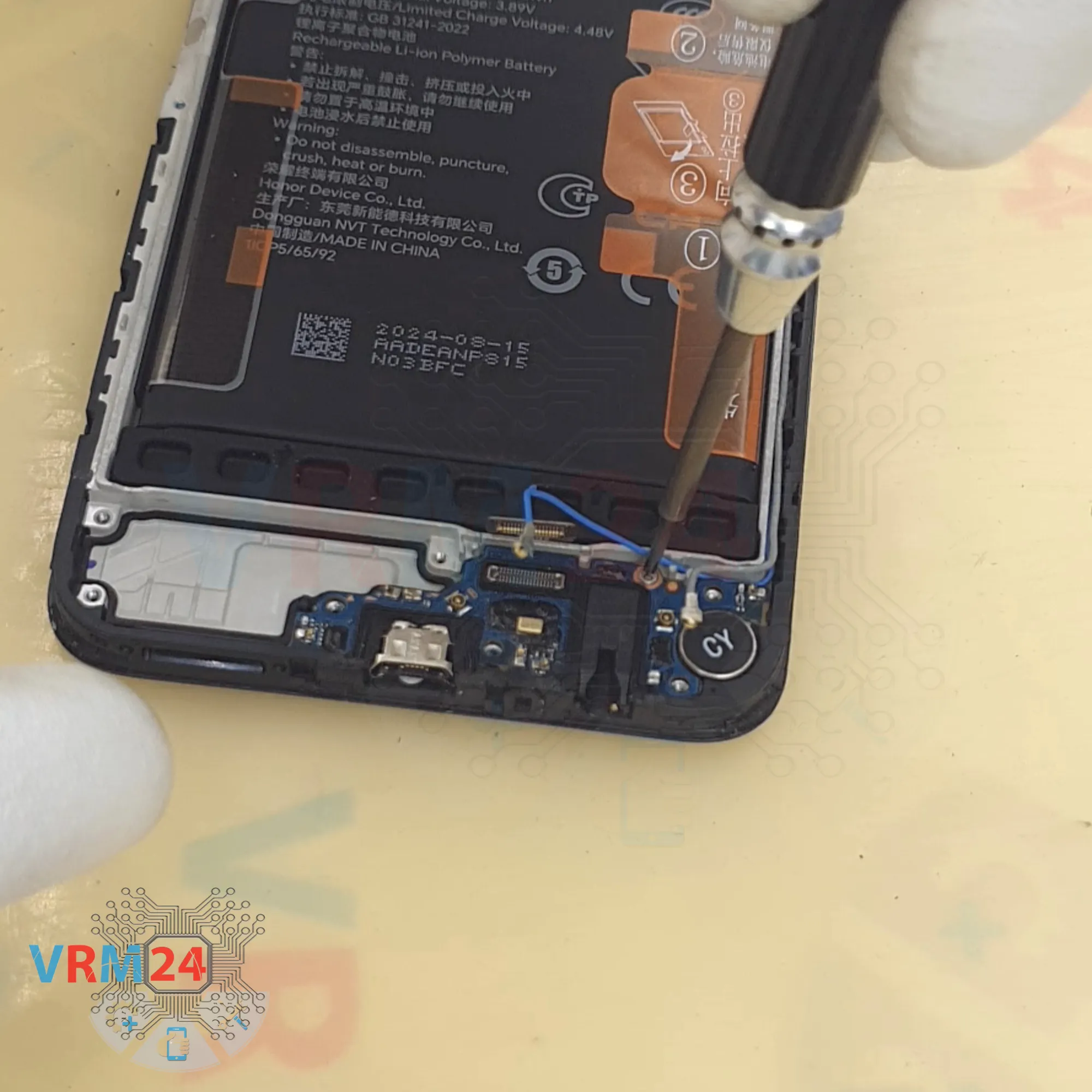

En este punto, necesitamos quitar un pequeño tornillo plateado que asegure el sub-tablero.

Nuevamente, use el destornillador de Phillips de 1.5 mm.

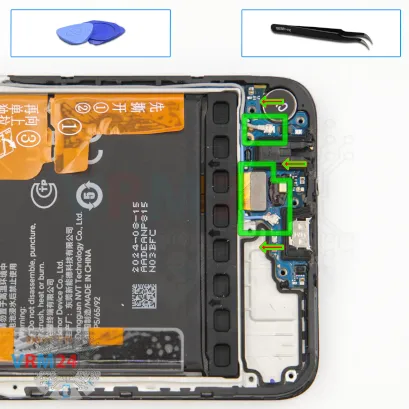

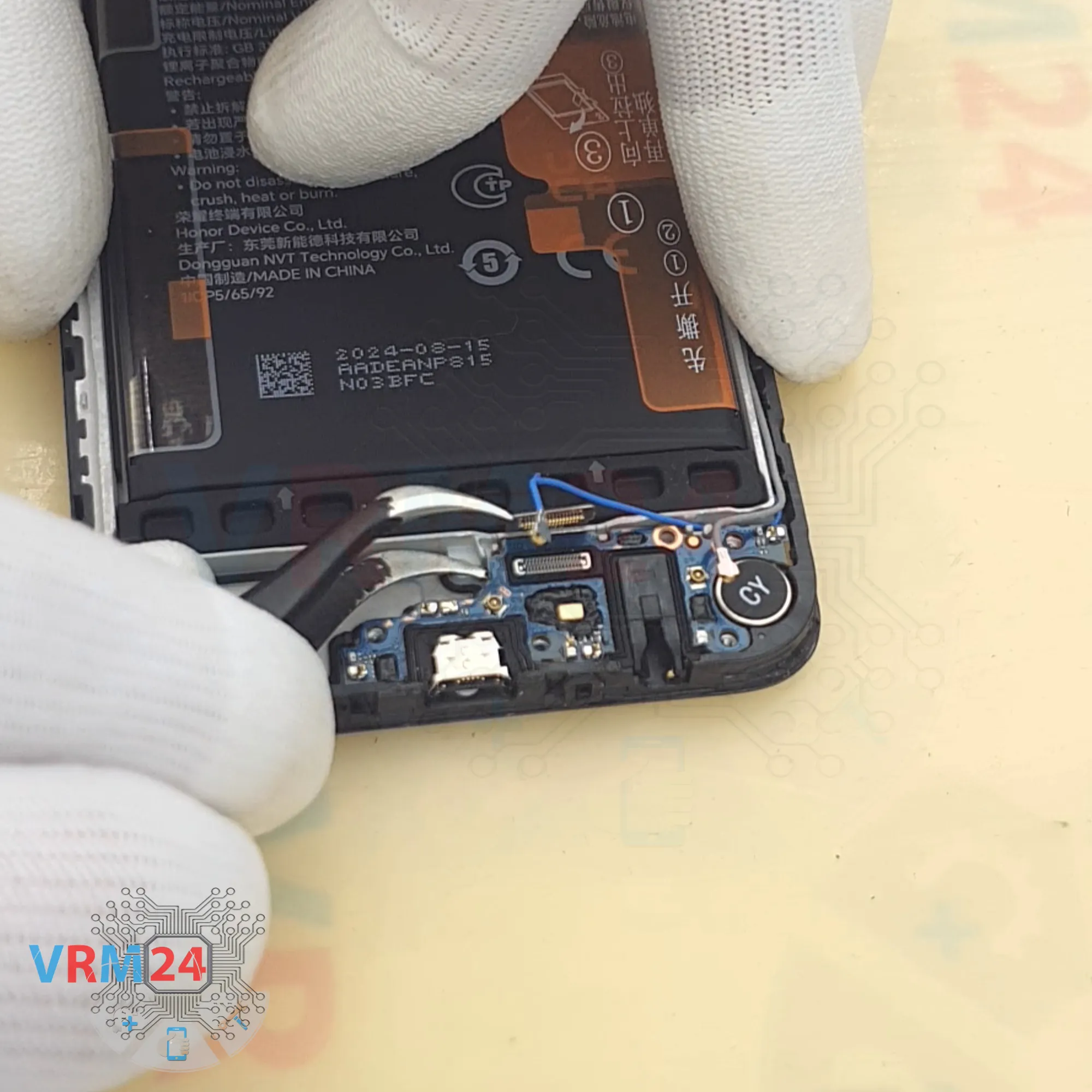

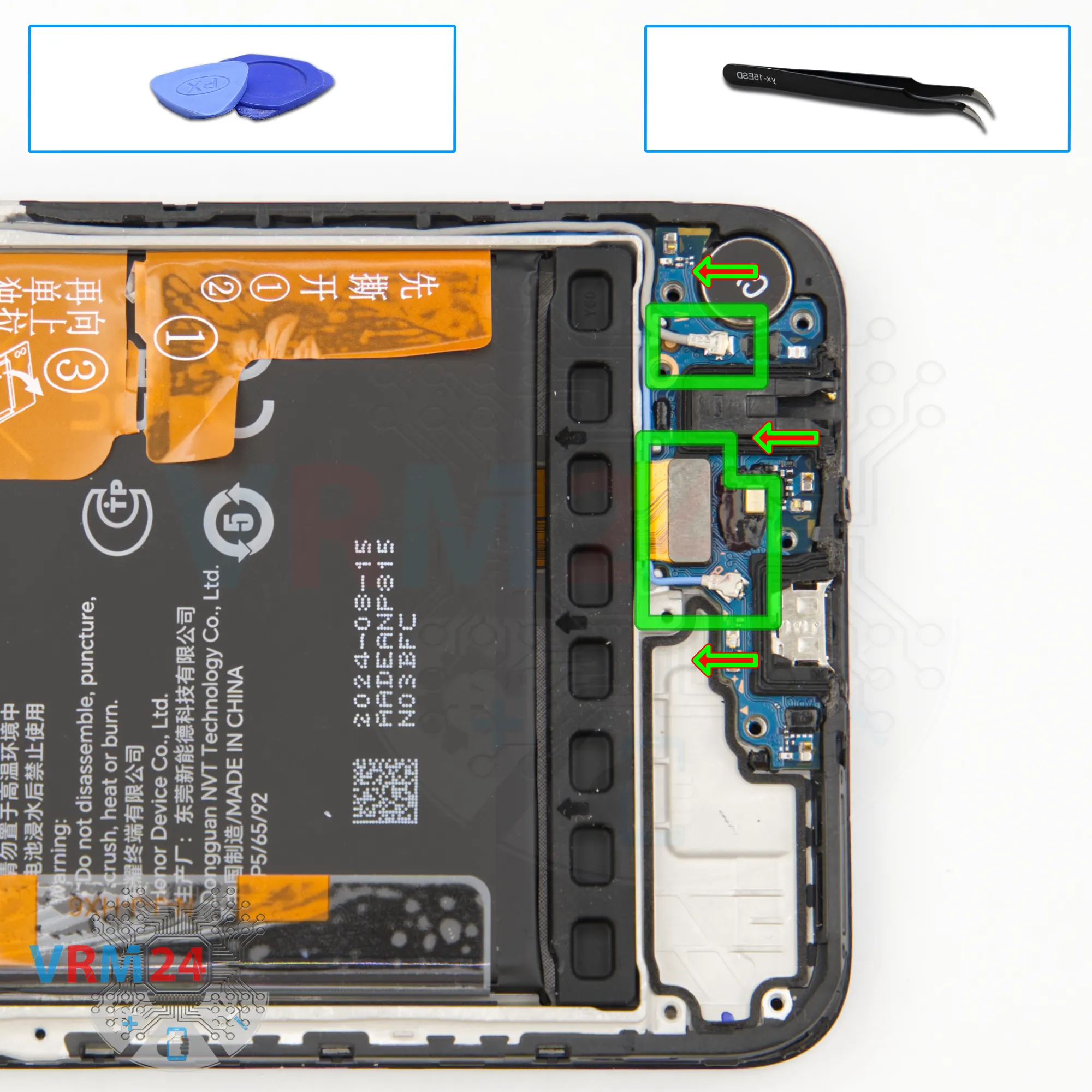

Desconectamos el cable flexible de interconexión, desenchufe el conector del cable coaxial y liberamos el cable en sí.

luego desconecte el segundo cable coaxial.

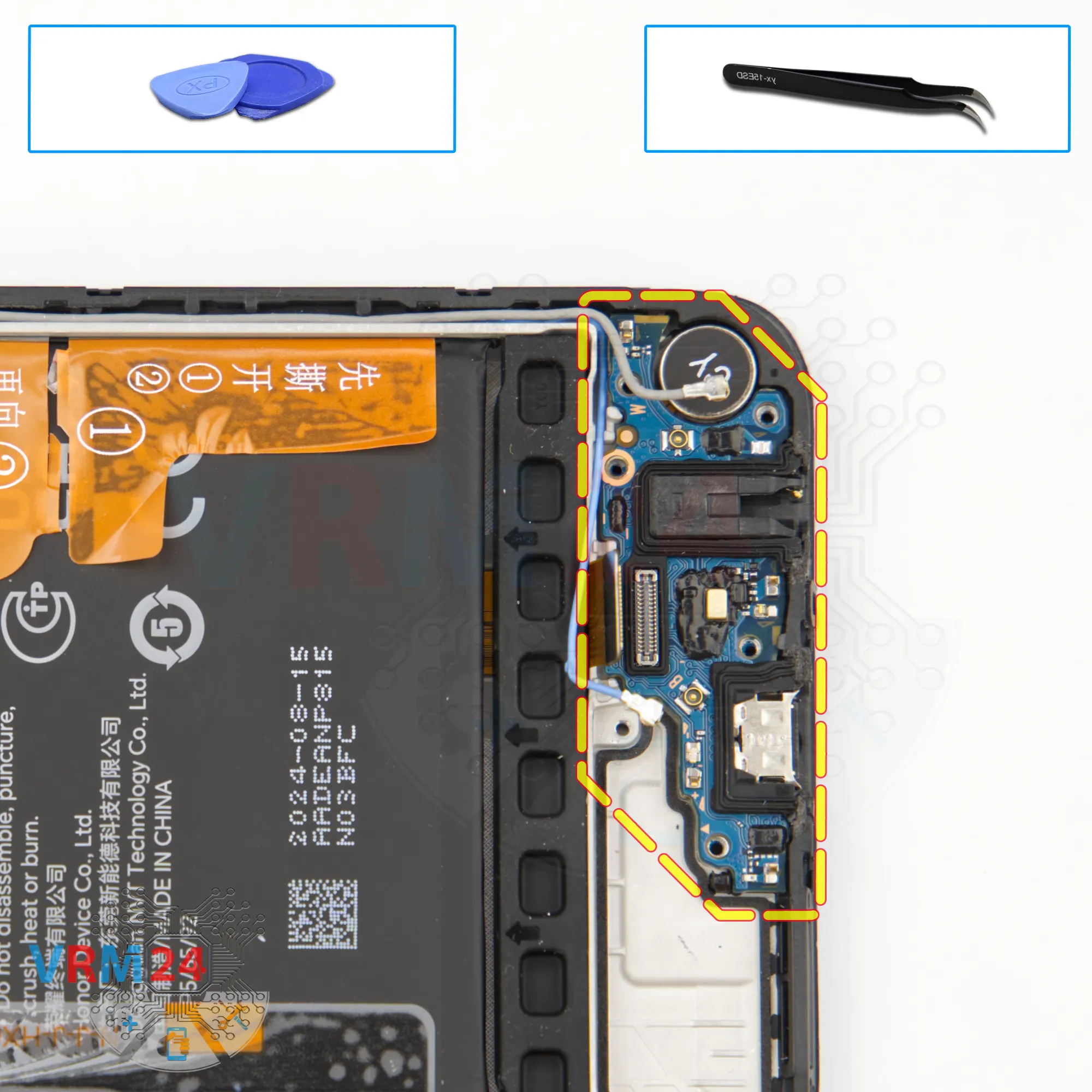

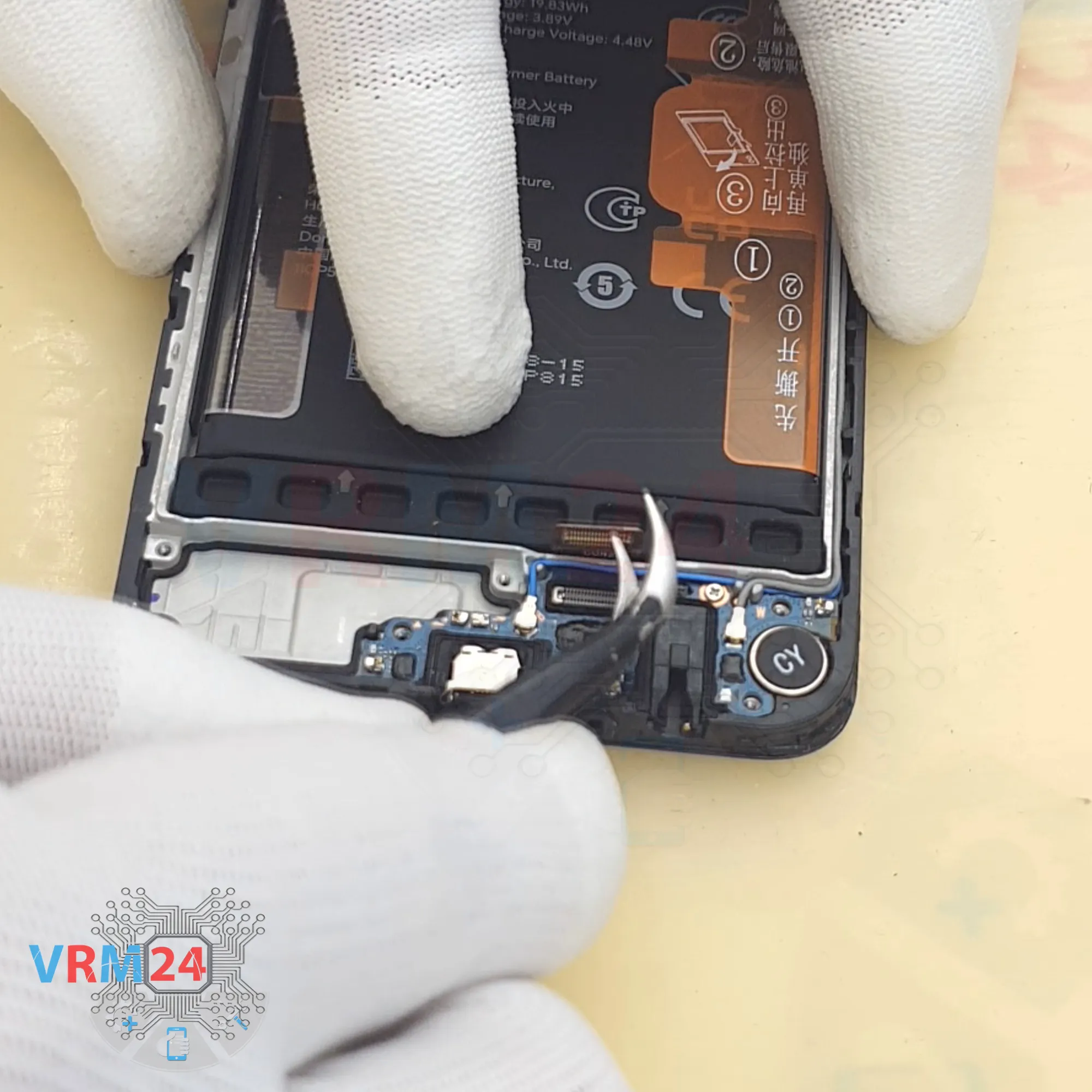

cuidadosamente suba el submarino desde el borde y retírelo.

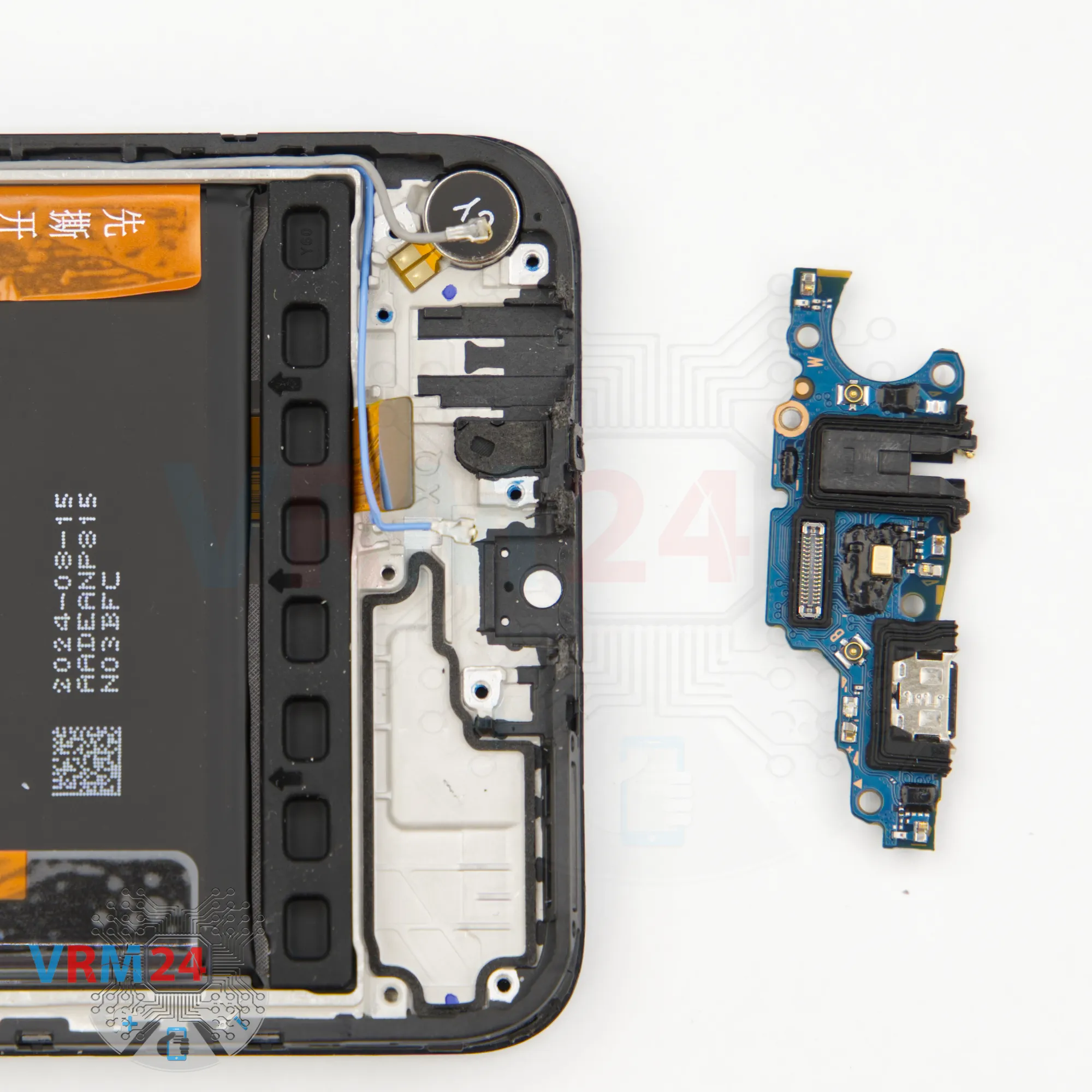

Como podemos ver, el sub-board alberga el puerto de carga, el micrófono, el puerto de auriculares y otros componentes en el reverso.

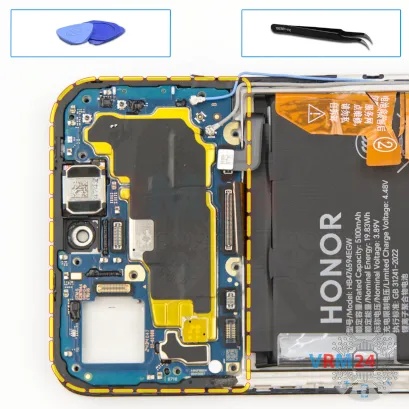

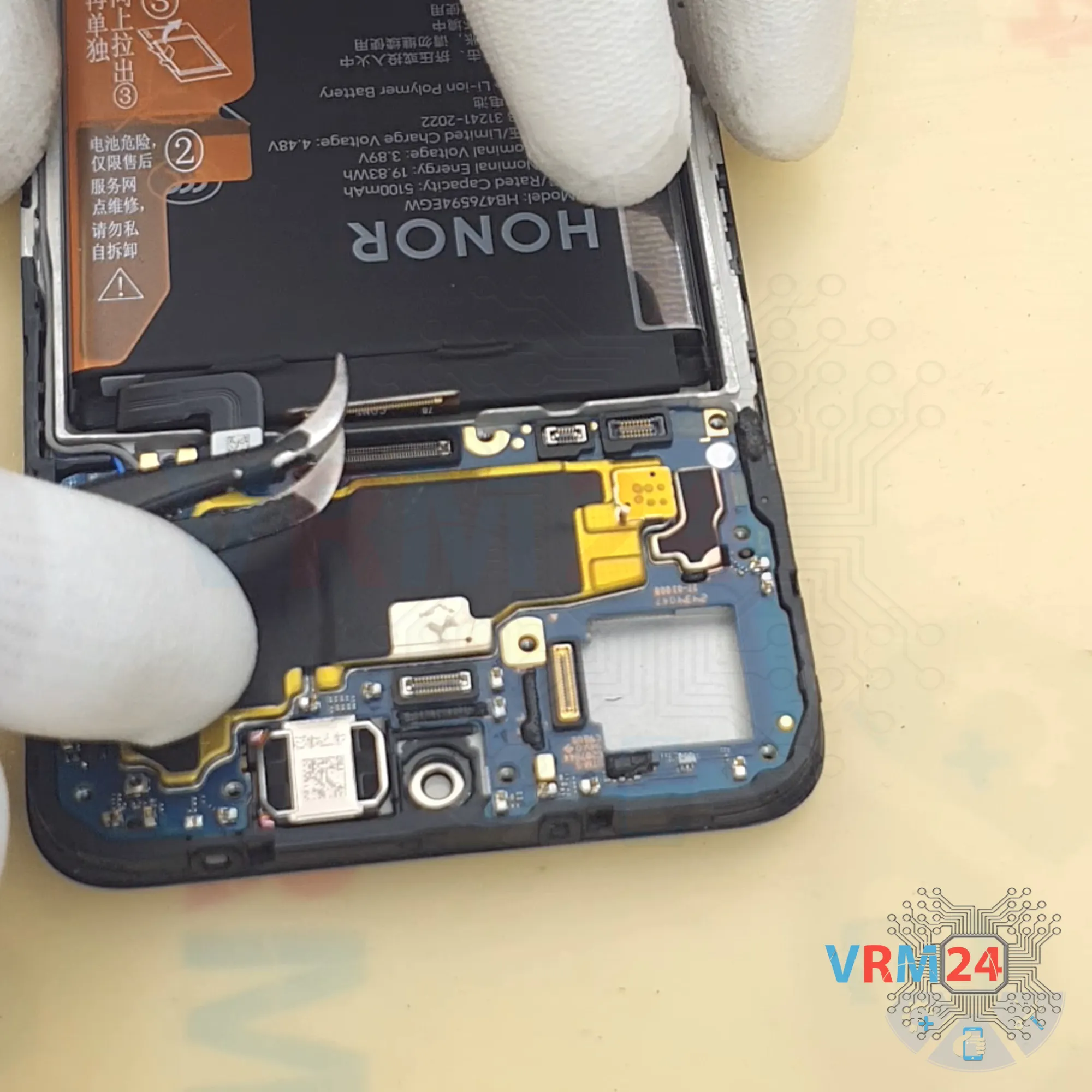

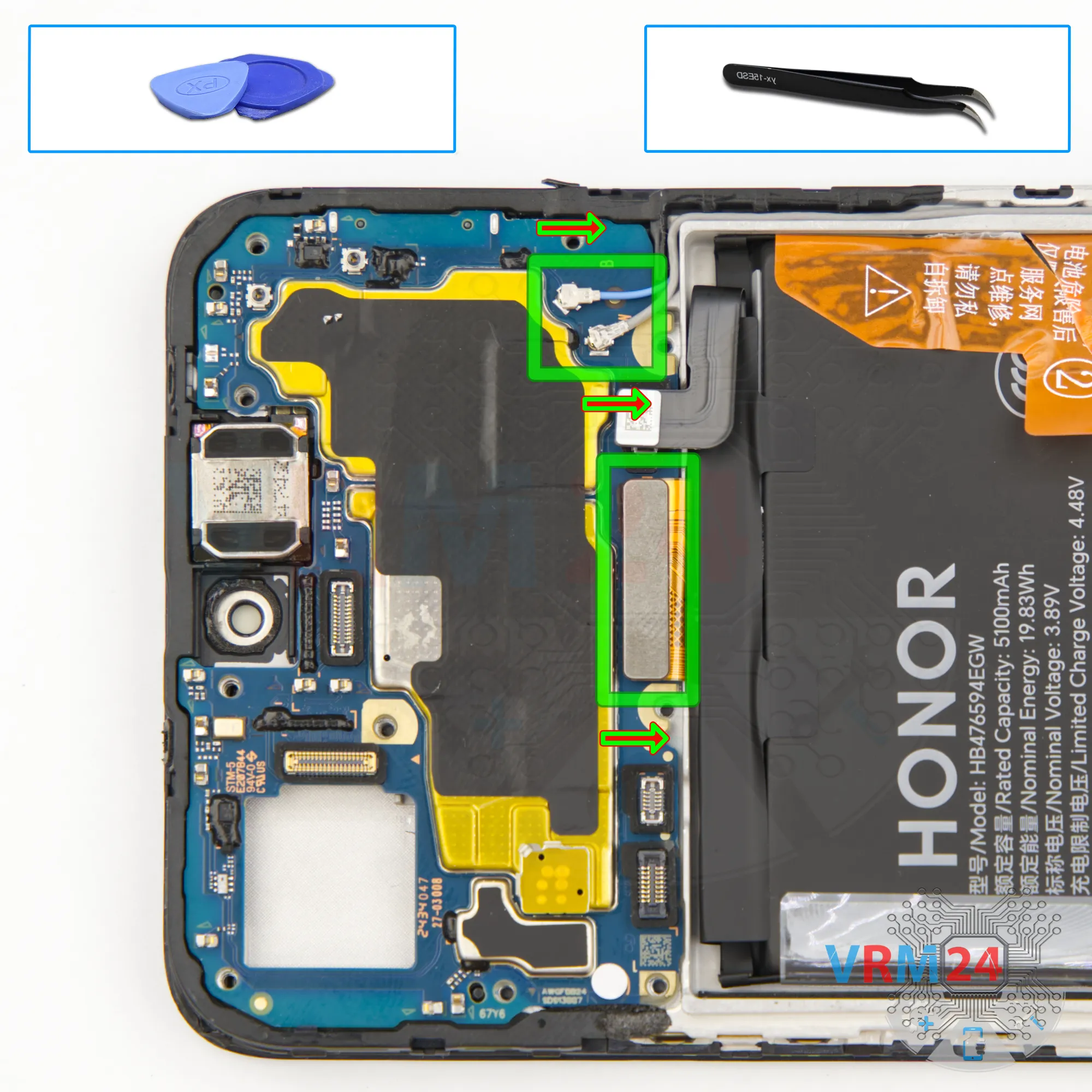

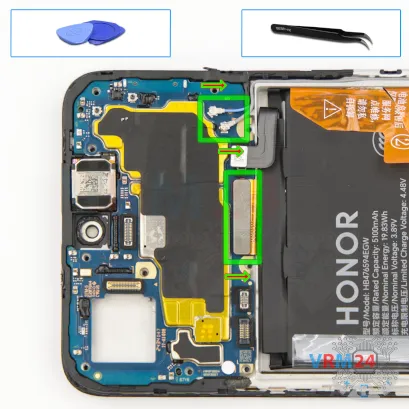

Ahora podemos comenzar a desconectar los conectores restantes: separe el cable flexible de interconexión: el cable de visualización y los dos conectores de cable coaxiales.

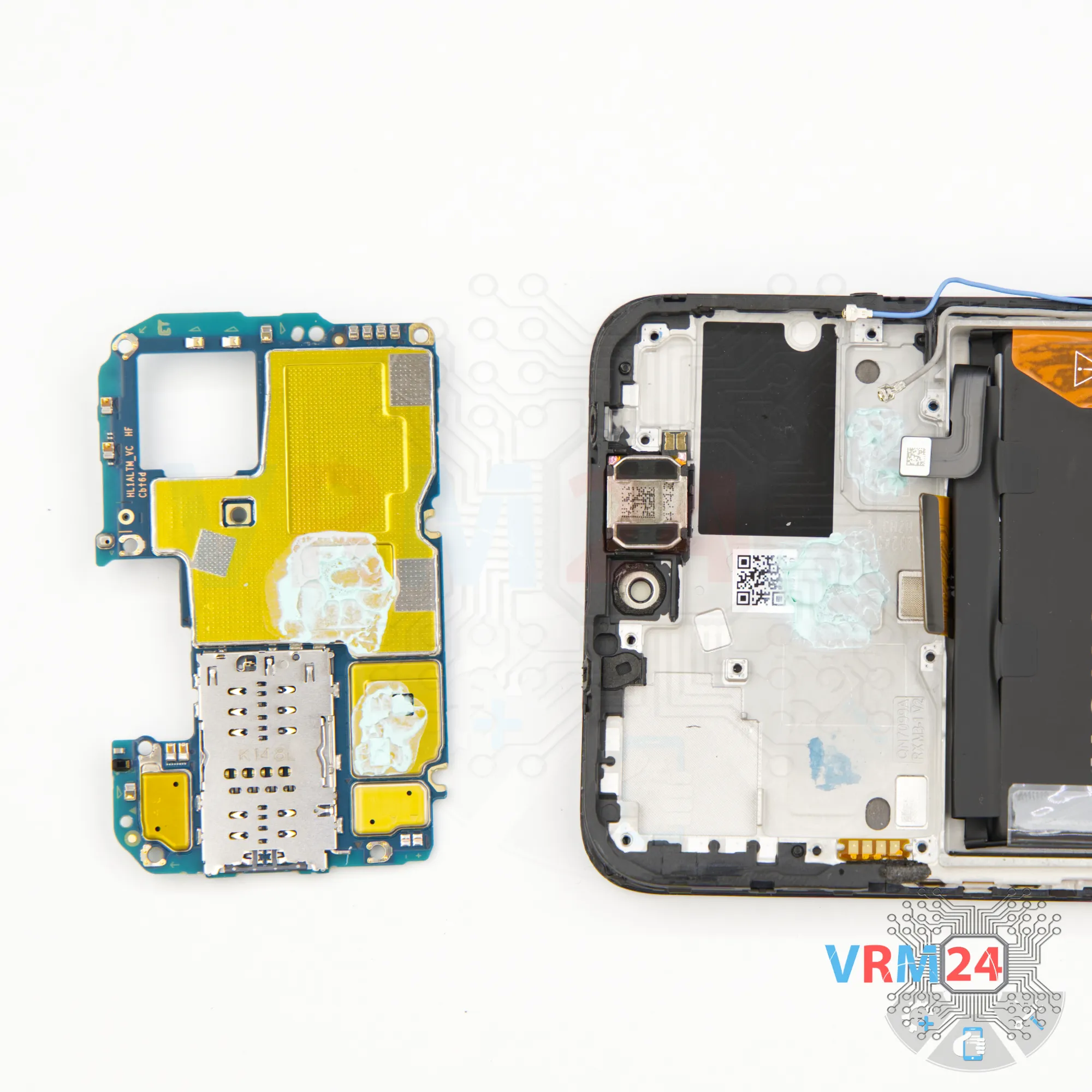

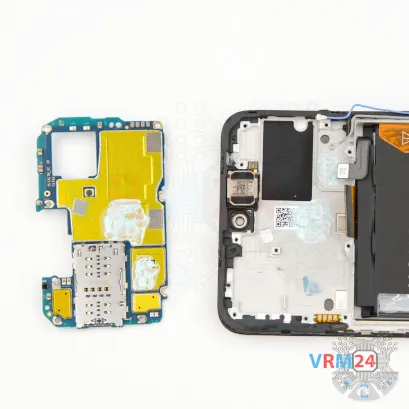

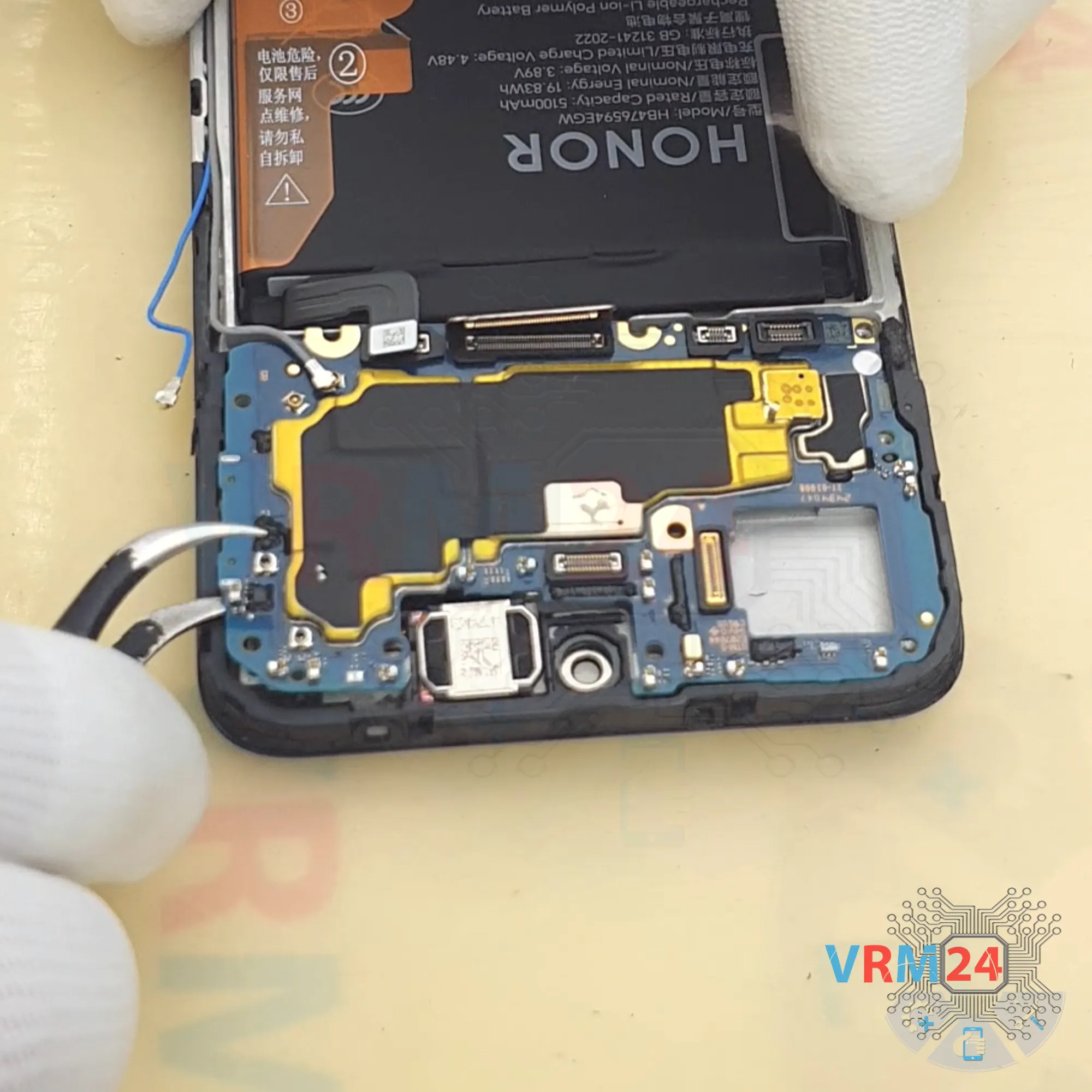

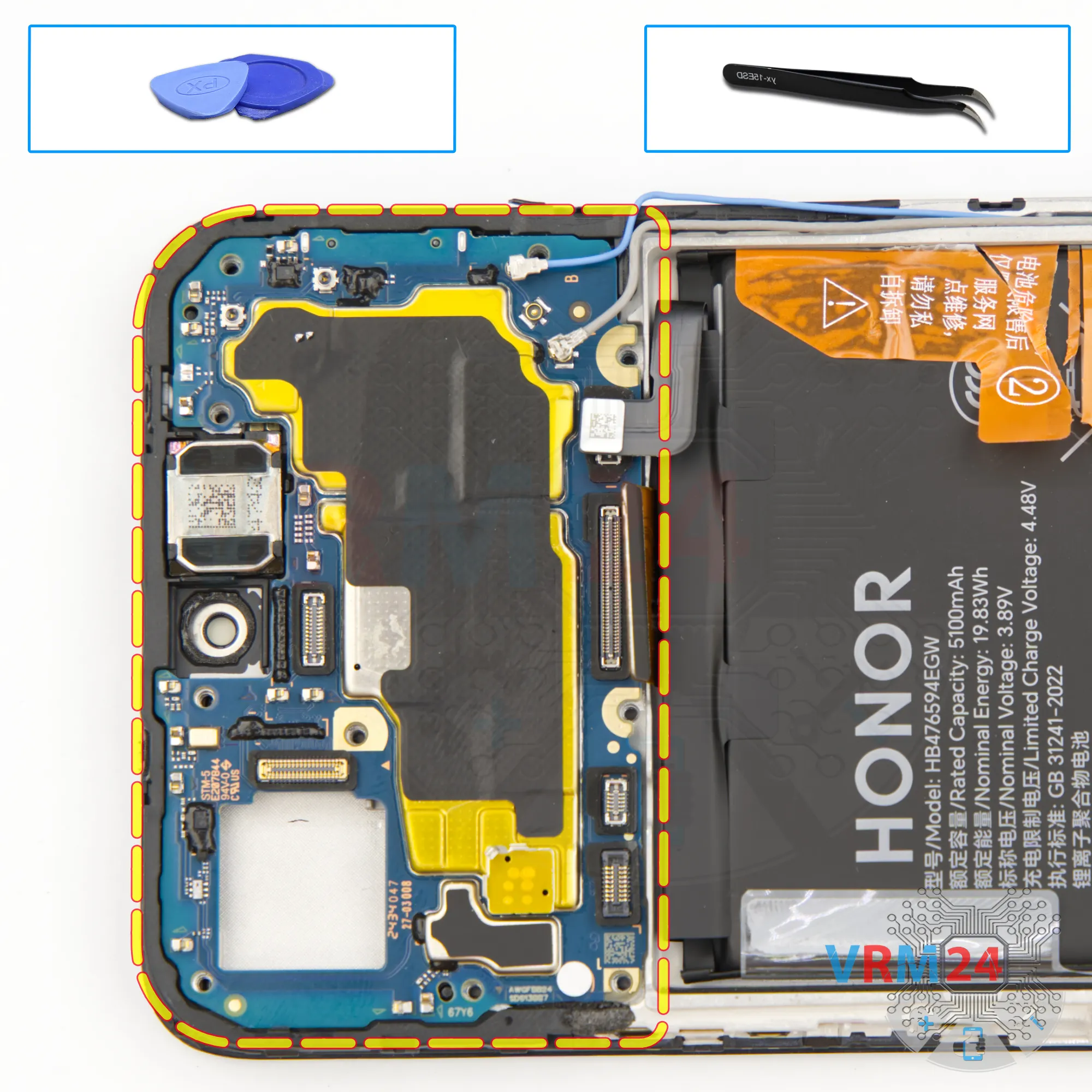

y podemos quitar la placa base. Encuentre un lugar seguro para sacarlo suavemente desde el borde, levantarlo y retirarlo.

Tenga en cuenta que la pasta térmica puede mantenerla ligeramente en su lugar desde la parte inferior, lo cual es normal.

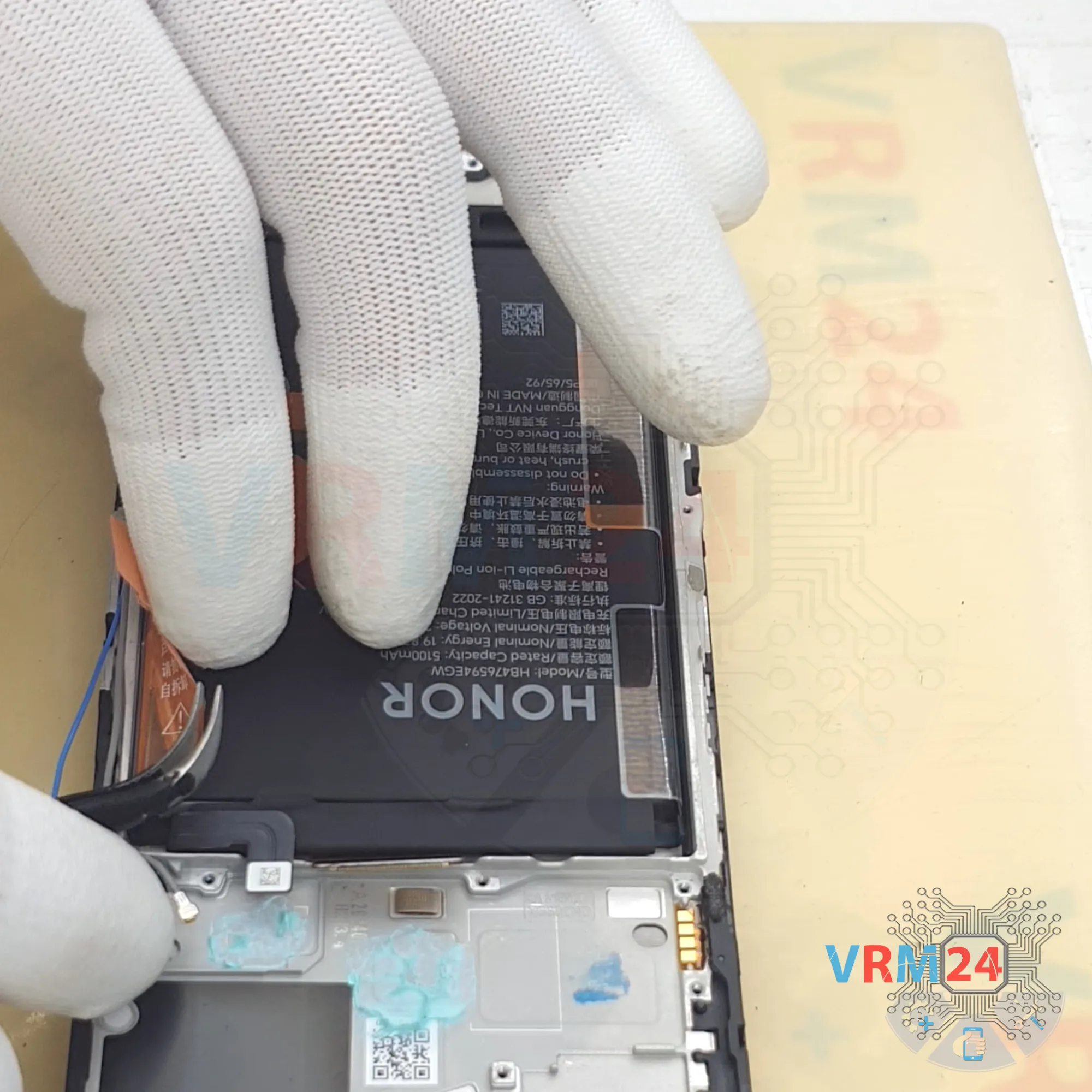

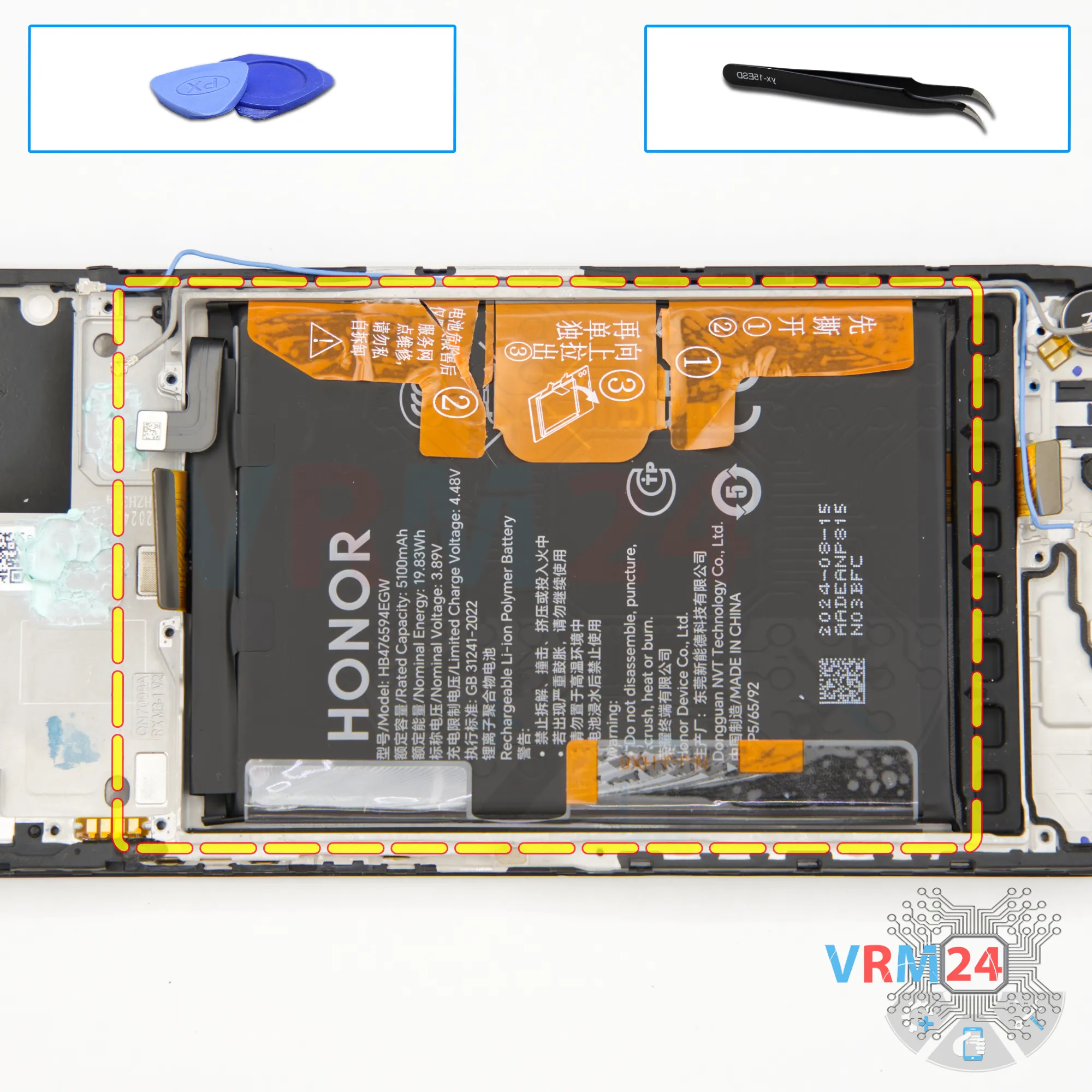

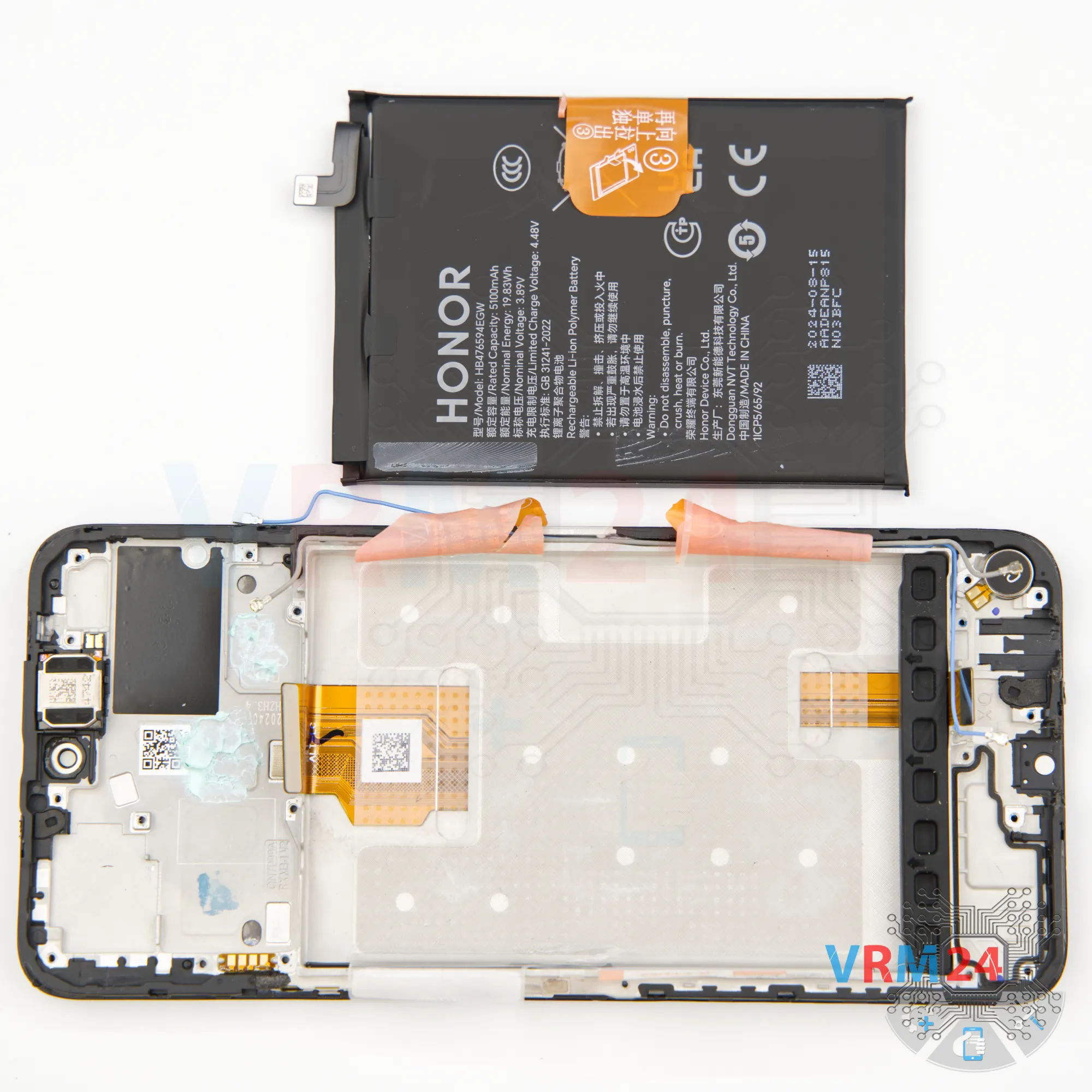

Finalmente, nosotros & rsquo; eliminaremos la batería.

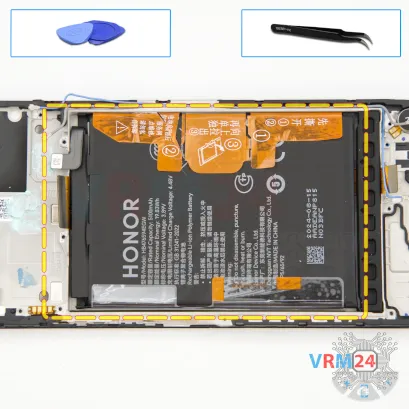

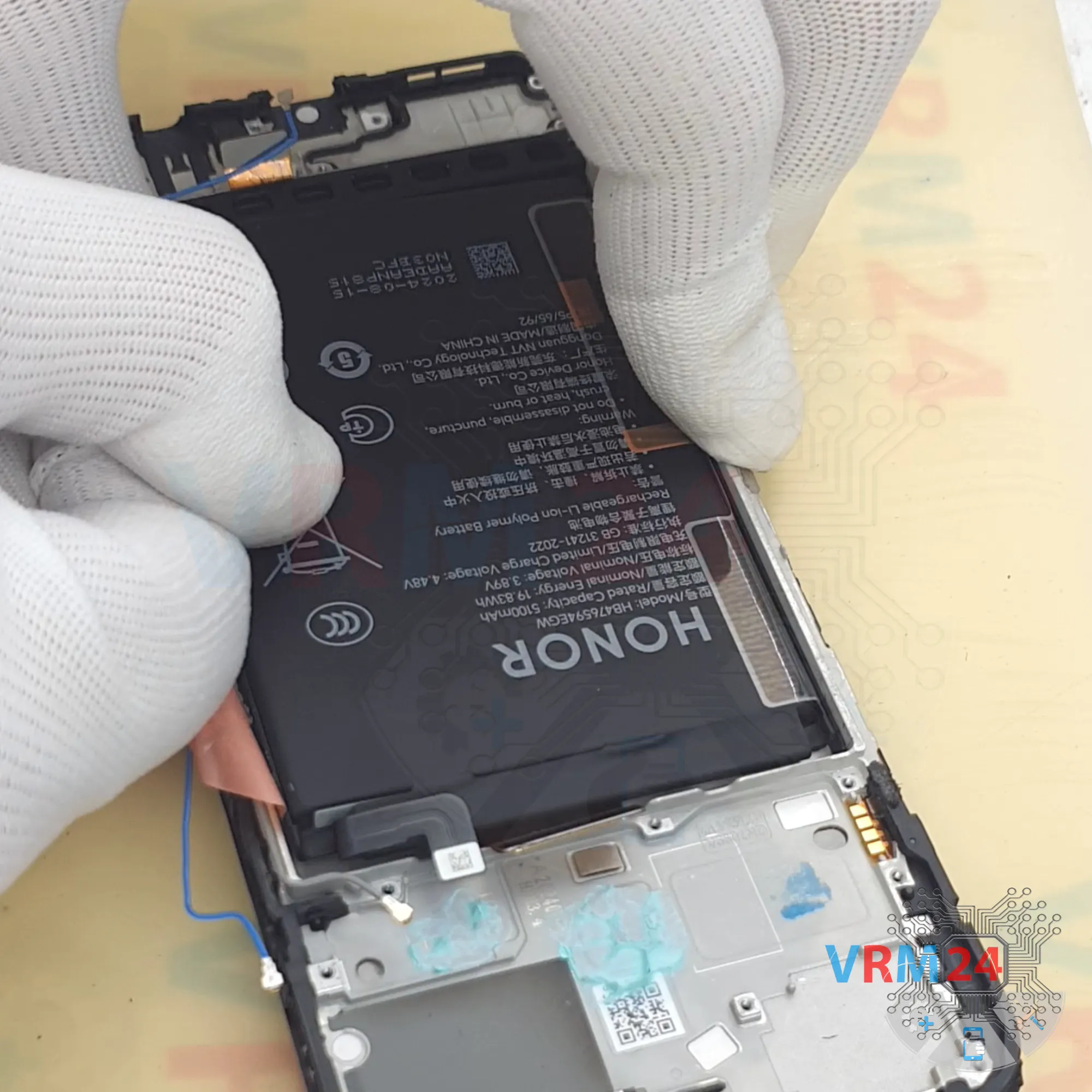

Dobla las pestañas de extracción marrón y verifique las instrucciones impresas en el orden para extraerlas. Después de la guía, tire de la pestaña central hacia arriba para separar la batería de forma segura.

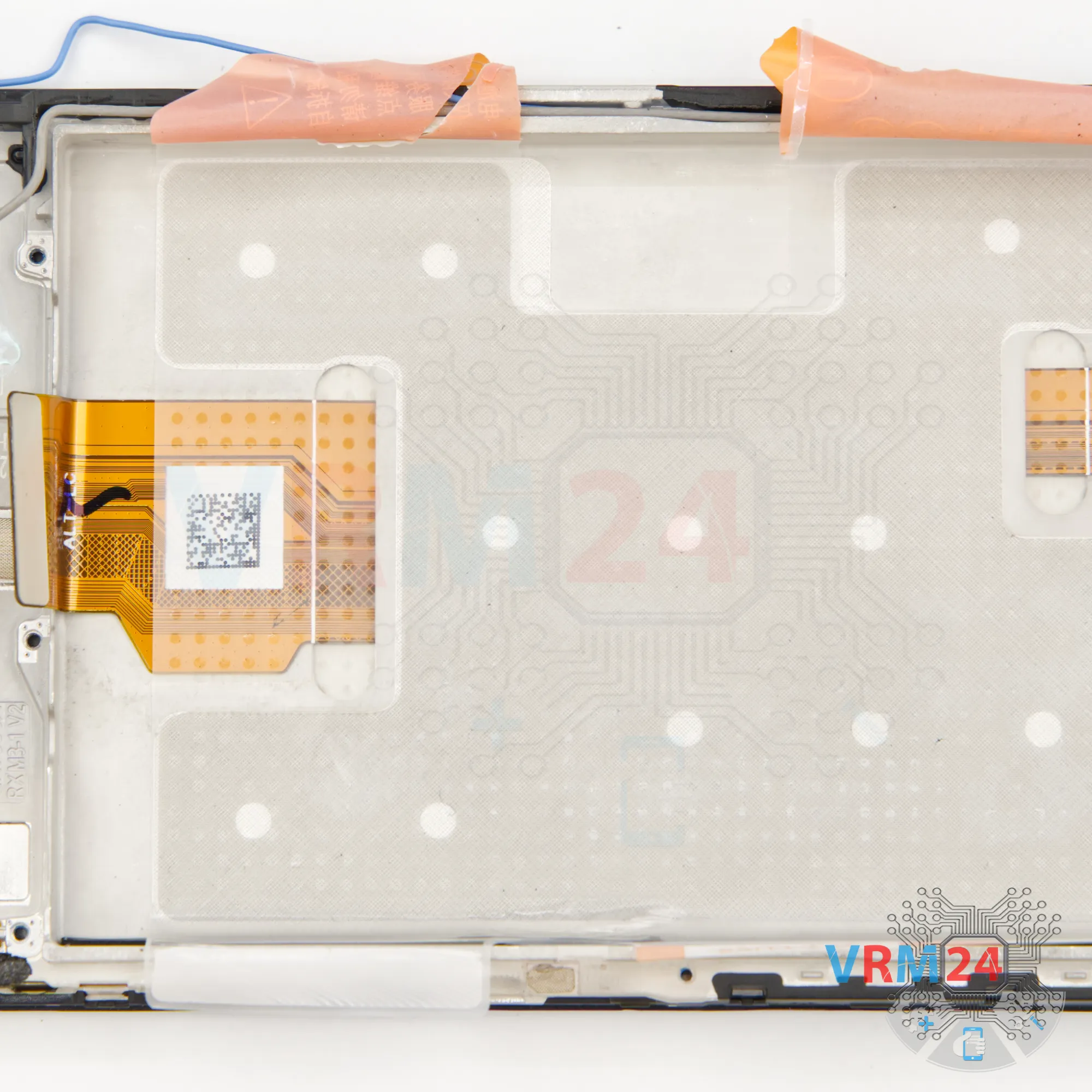

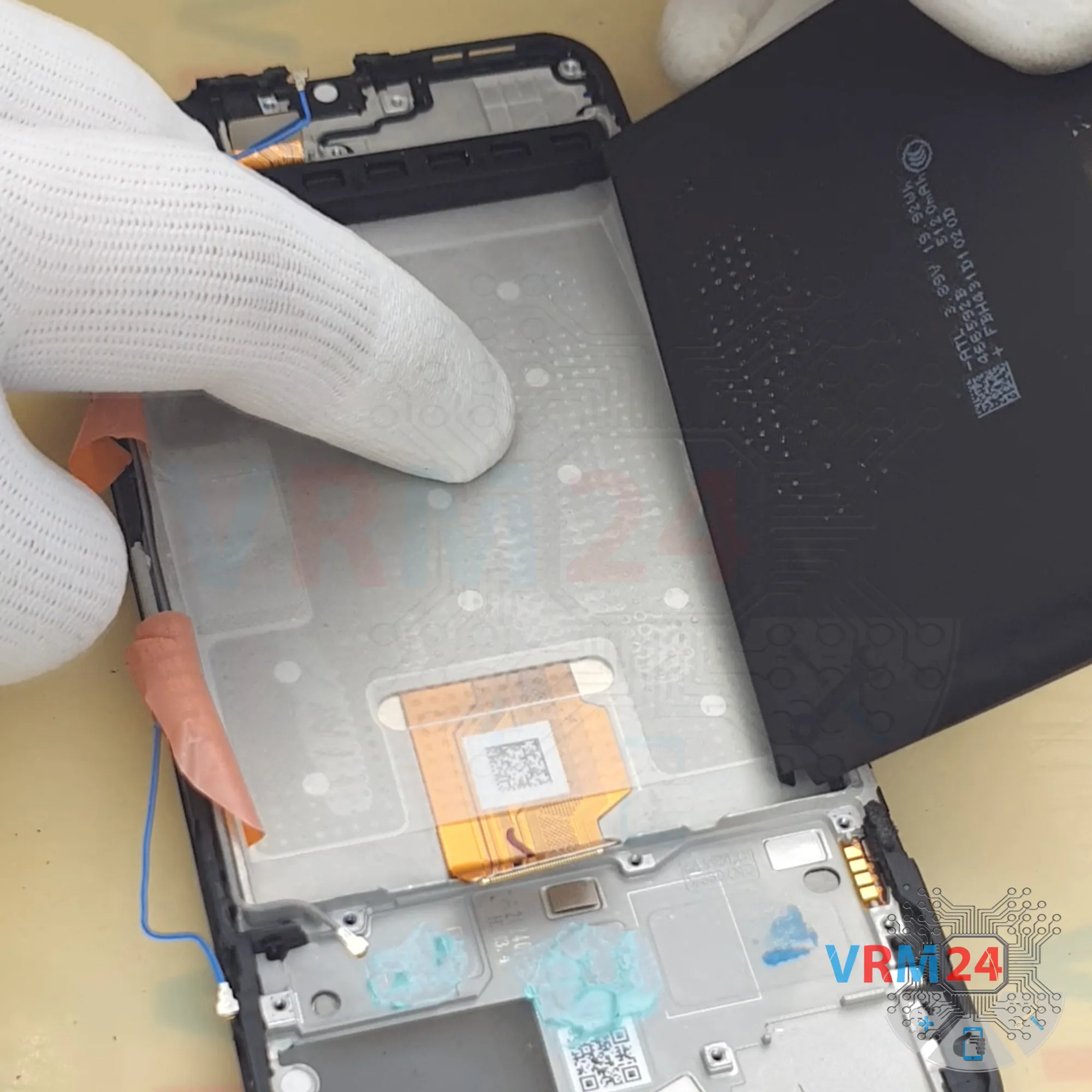

Debajo de la batería, encontrará una capa adhesiva transparente que protege el cable Flex de interconexión.

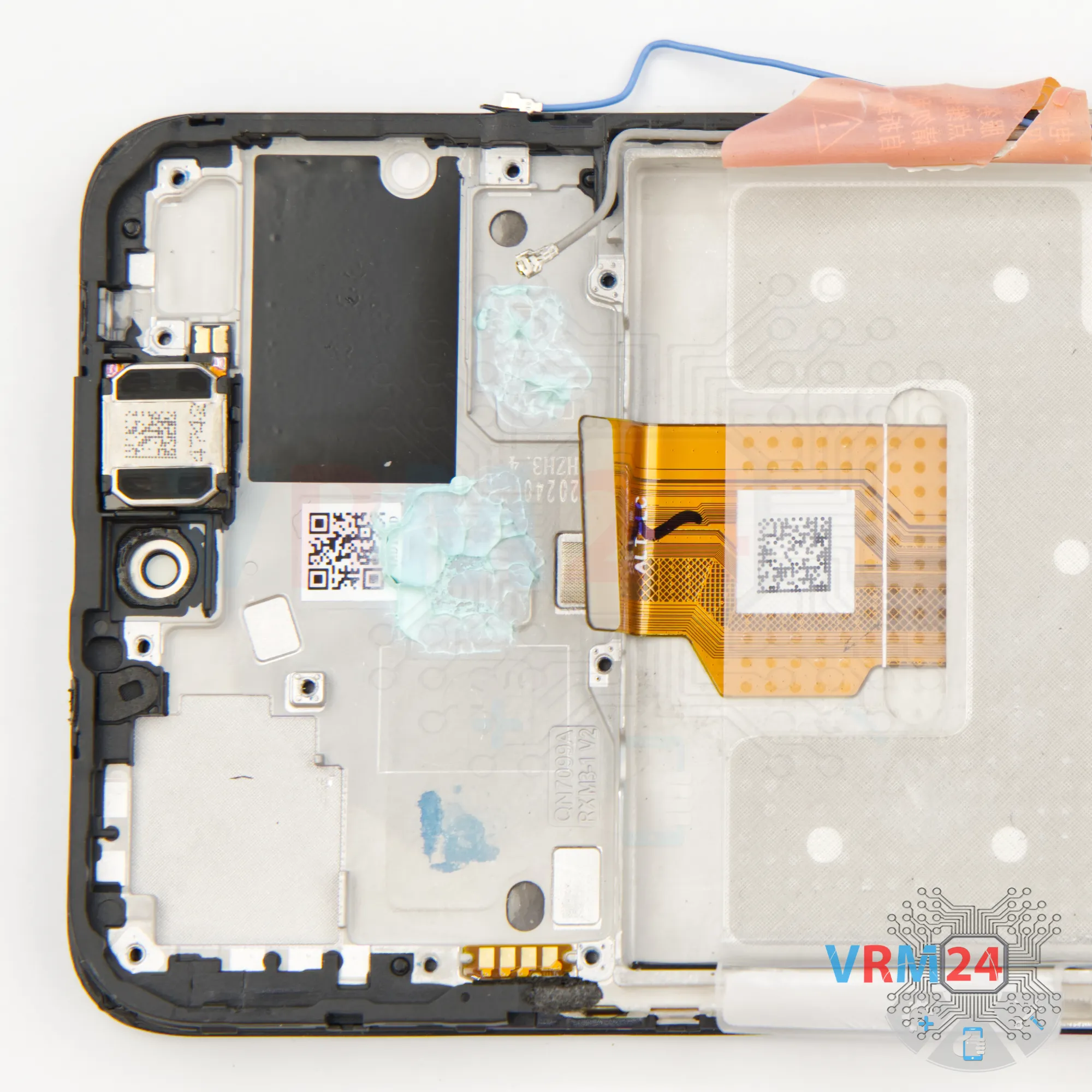

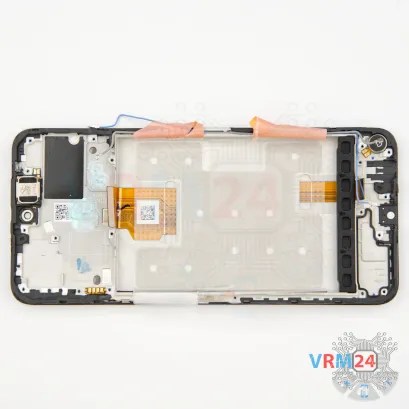

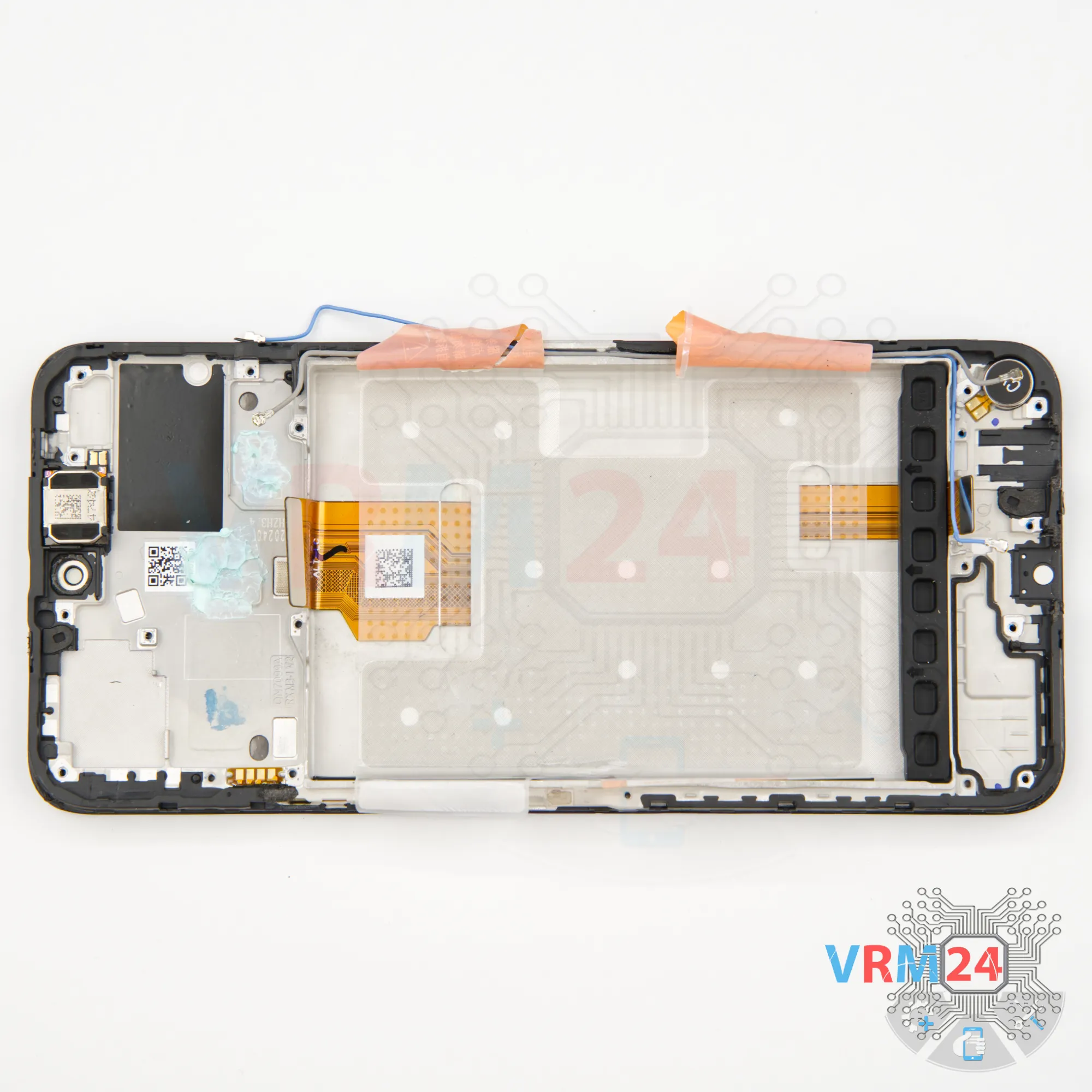

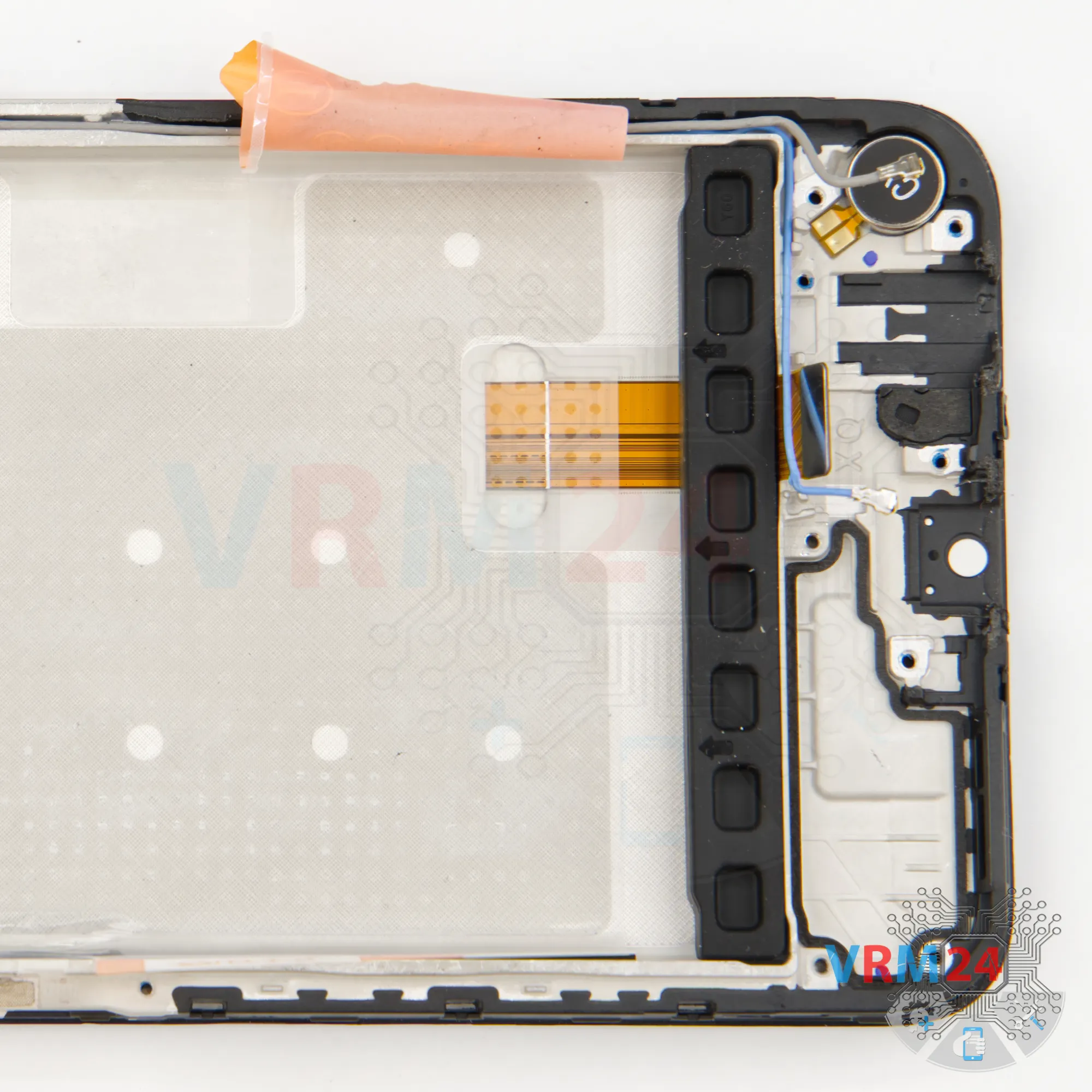

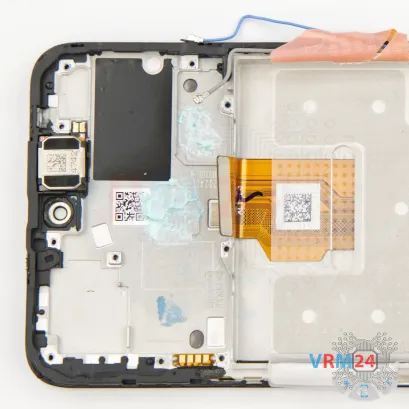

ℹ️️ en el marco de visualización permaneció: el altavoz del auricular, el motor de vibración y los cables.
