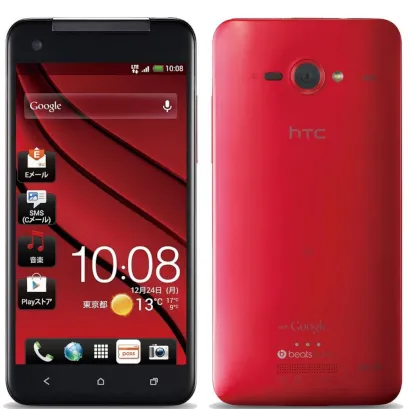

HTC Butterfly
HTC Butterfly
Dificultad de desmontaje:
Duro
Duración:
14 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil HTC Butterfly (HTC Butterfly PL99110 \ HTC Deluxe) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar HTC Butterfly, Paso 1/1 Cómo desmontar HTC Butterfly, Paso 1/2

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar HTC Butterfly, Paso 2/1 Cómo desmontar HTC Butterfly, Paso 2/2

Paso 2.

Abra la cubierta trasera.

Cómo desmontar HTC Butterfly, Paso 3/1

Paso 3.

La contraportada con el zumbador (altavoz).

Cómo desmontar HTC Butterfly, Paso 4/1 Cómo desmontar HTC Butterfly, Paso 4/2

Paso 4.

Retire la capa protectora de ambos lados.

Cómo desmontar HTC Butterfly, Paso 5/1 Cómo desmontar HTC Butterfly, Paso 5/2

Paso 5.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 2 pernos & nbsp; que sujetan & nbsp; el conector de la batería.

Cómo desmontar HTC Butterfly, Paso 6/1 Cómo desmontar HTC Butterfly, Paso 6/2

Paso 6.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar HTC Butterfly, Paso 7/1 Cómo desmontar HTC Butterfly, Paso 7/2

Paso 7.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 4 & nbsp; pernos que sujetan los conectores.

Cómo desmontar HTC Butterfly, Paso 8/1 Cómo desmontar HTC Butterfly, Paso 8/2 Cómo desmontar HTC Butterfly, Paso 8/3 Cómo desmontar HTC Butterfly, Paso 8/4 Cómo desmontar HTC Butterfly, Paso 8/5 Cómo desmontar HTC Butterfly, Paso 8/6 Cómo desmontar HTC Butterfly, Paso 8/7

Paso 8.

Desconecte los conectores de la PCB.

Cómo desmontar HTC Butterfly, Paso 9/1 Cómo desmontar HTC Butterfly, Paso 9/2

Paso 9.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB.

Cómo desmontar HTC Butterfly, Paso 10/1 Cómo desmontar HTC Butterfly, Paso 10/2

Paso 10.

Retire la PCB.

Cómo desmontar HTC Butterfly, Paso 11/1 Cómo desmontar HTC Butterfly, Paso 11/2

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 3 pernos de la PCB inferior.

Cómo desmontar HTC Butterfly, Paso 12/1 Cómo desmontar HTC Butterfly, Paso 12/2

Paso 12.

Retire la PCB inferior.

Cómo desmontar HTC Butterfly, Paso 13/1 Cómo desmontar HTC Butterfly, Paso 13/2

Paso 13.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB superior.

Cómo desmontar HTC Butterfly, Paso 14/1 Cómo desmontar HTC Butterfly, Paso 14/2

Paso 14.

Levante & nbsp; los cables entre placas.

Cómo desmontar HTC Butterfly, Paso 15/1 Cómo desmontar HTC Butterfly, Paso 15/2

Paso 15.

Retire la PCB superior.

Cómo desmontar HTC Butterfly, Paso 16/1 Cómo desmontar HTC Butterfly, Paso 16/2 Cómo desmontar HTC Butterfly, Paso 16/3

Paso 16.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HTC Butterfly en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC Butterfly
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC Butterfly — HTC Butterfly PL99110 \ HTC Deluxe lanzado para los mercados en diferentes países.
