HTC Desire 326G

Dificultad de desmontaje:
Fácil

Duración:
6 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil HTC Desire 326G con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar HTC Desire 326G, Paso 1/1

Cómo desmontar HTC Desire 326G, Paso 1/2

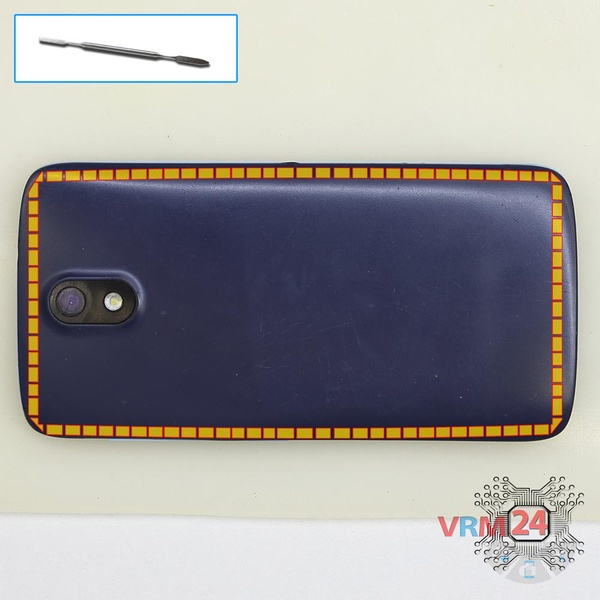

Paso 1.

Abra la cubierta trasera.

Cómo desmontar HTC Desire 326G, Paso 2/1

Cómo desmontar HTC Desire 326G, Paso 2/2

Paso 2.

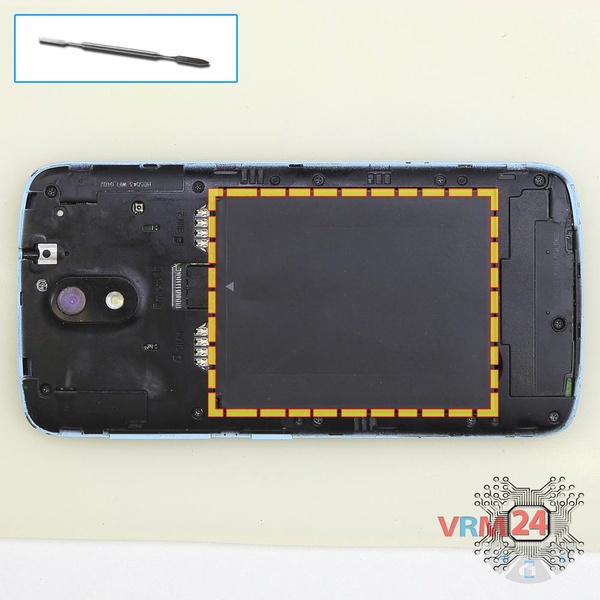

Levante y retire la batería.

Cómo desmontar HTC Desire 326G, Paso 3/1

Cómo desmontar HTC Desire 326G, Paso 3/2

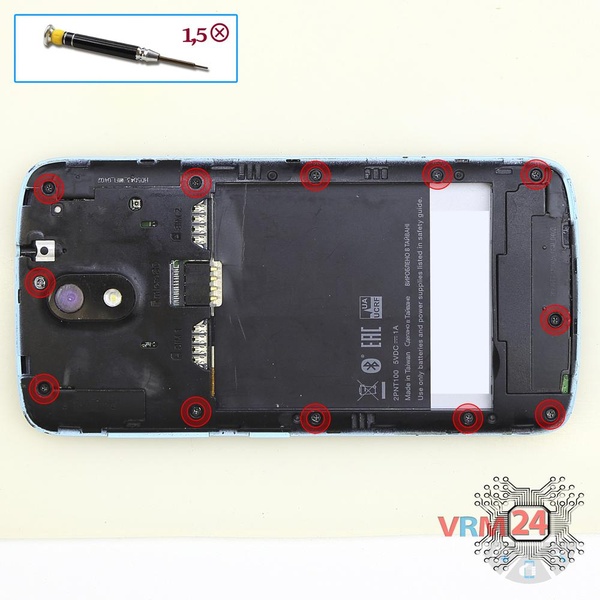

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

Cómo desmontar HTC Desire 326G, Paso 4/1

Cómo desmontar HTC Desire 326G, Paso 4/2

Paso 4.

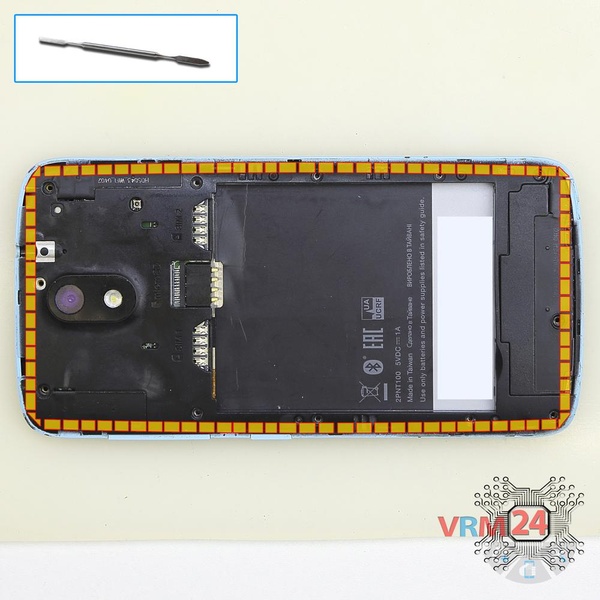

Haga palanca y retire el marco del medio.

Cómo desmontar HTC Desire 326G, Paso 5/1

Cómo desmontar HTC Desire 326G, Paso 5/2

Paso 5.

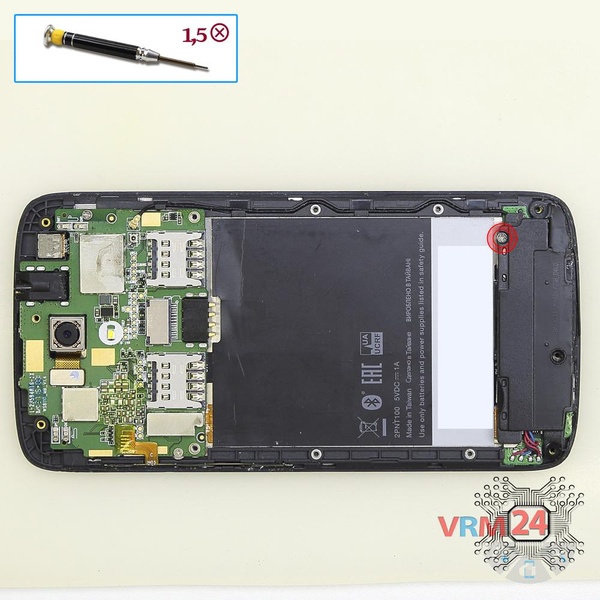

Con un destornillador (Phillips 1.5 mm PH000), desatornille 1 perno en la parte inferior.

Cómo desmontar HTC Desire 326G, Paso 6/1

Cómo desmontar HTC Desire 326G, Paso 6/2

Paso 6.

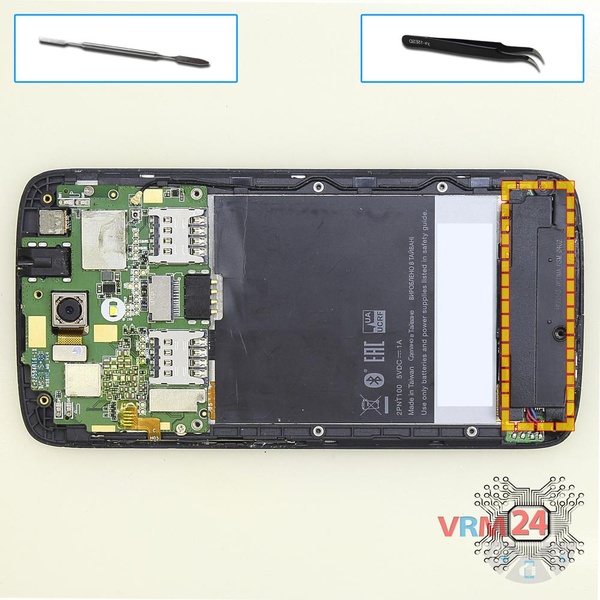

Dé la vuelta al bloque. & nbsp;

⚠️ ¡Advertencia!

En esta parte se encuentran el altavoz (zumbador) y el motor de vibración cuyos cables están soldados a la placa inferior.

Cómo desmontar HTC Desire 326G, Paso 7/1

Cómo desmontar HTC Desire 326G, Paso 7/2

Cómo desmontar HTC Desire 326G, Paso 7/3

Cómo desmontar HTC Desire 326G, Paso 7/4

Cómo desmontar HTC Desire 326G, Paso 7/5

Paso 7.

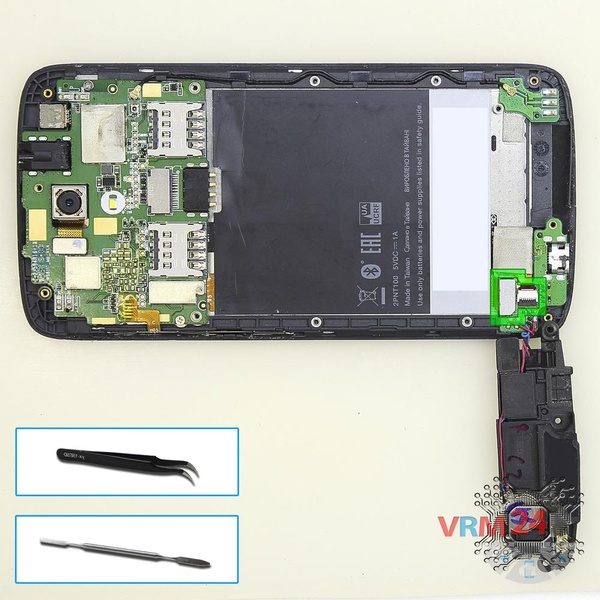

Desconecte los conectores en la PCB inferior y retire la placa con el zumbador (altavoz) & amp; conjunto de motor de vibración.

Cómo desmontar HTC Desire 326G, Paso 8/1

Cómo desmontar HTC Desire 326G, Paso 8/2

Paso 8.

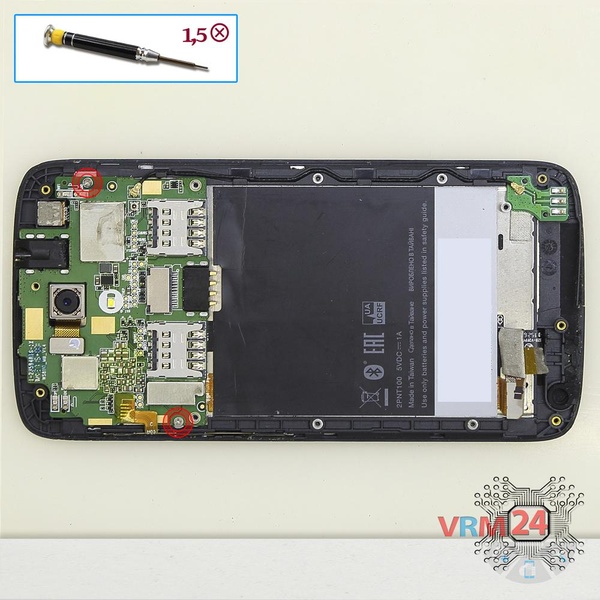

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar HTC Desire 326G, Paso 9/1

Cómo desmontar HTC Desire 326G, Paso 9/2

Cómo desmontar HTC Desire 326G, Paso 9/3

Cómo desmontar HTC Desire 326G, Paso 9/4

Cómo desmontar HTC Desire 326G, Paso 9/5

Cómo desmontar HTC Desire 326G, Paso 9/6

Paso 9.

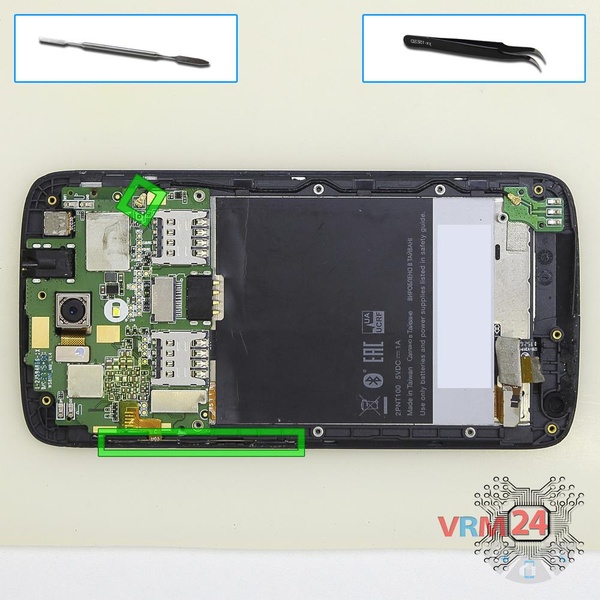

Aumente la potencia & amp; botón de volumen del cable flexible y desconecte el conector del cable coaxial.

Cómo desmontar HTC Desire 326G, Paso 10/1

Cómo desmontar HTC Desire 326G, Paso 10/2

Cómo desmontar HTC Desire 326G, Paso 10/3

Paso 10.

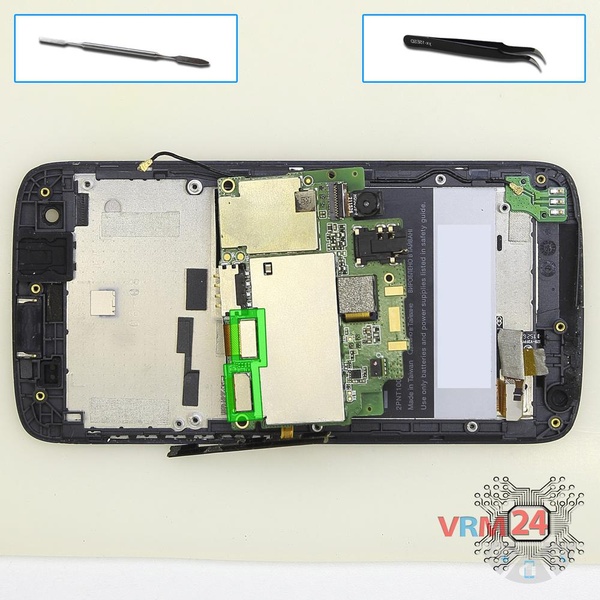

Dé la vuelta a la PCB, desconecte los conectores del interior y retire la placa.

Cómo desmontar HTC Desire 326G, Paso 11/1

Cómo desmontar HTC Desire 326G, Paso 11/2

Paso 11.

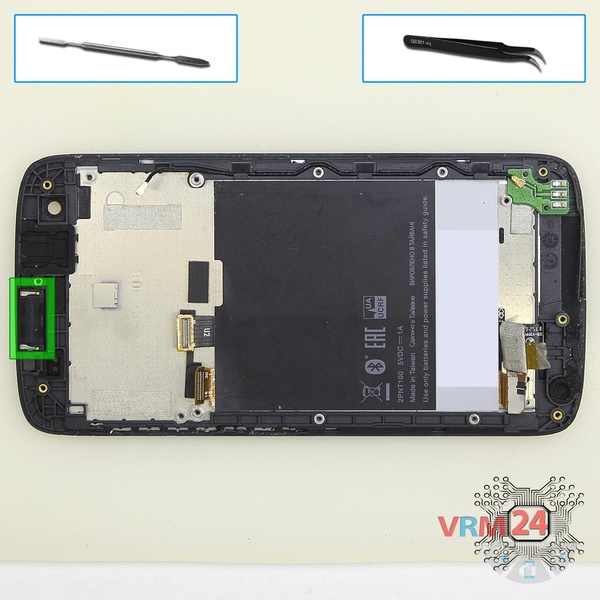

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar HTC Desire 326G, Paso 12/1

Cómo desmontar HTC Desire 326G, Paso 12/2

Cómo desmontar HTC Desire 326G, Paso 12/3

Paso 12.

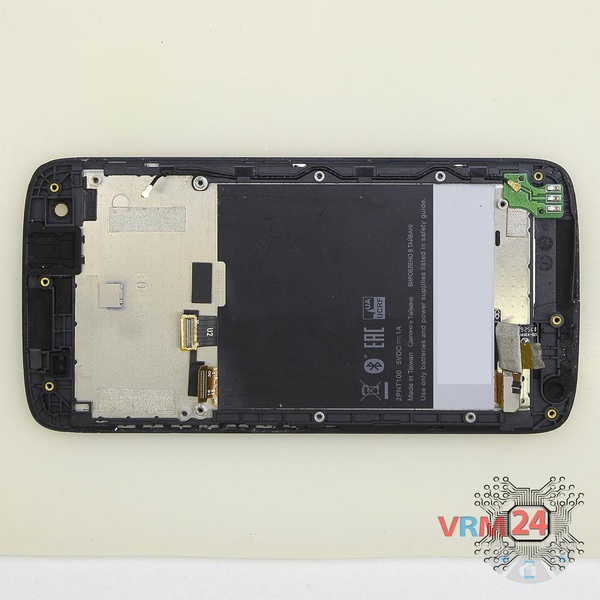

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HTC Desire 326G en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC Desire 326G

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC Desire 326G lanzado para los mercados en diferentes países.
