HTC Desire 610
HTC Desire 610
Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Destornillador Torx Т5 Destornillador torx т5
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil HTC Desire 610 (HTC Desire 610 0P9O201) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar HTC Desire 610, Paso 1/1 Cómo desmontar HTC Desire 610, Paso 1/2

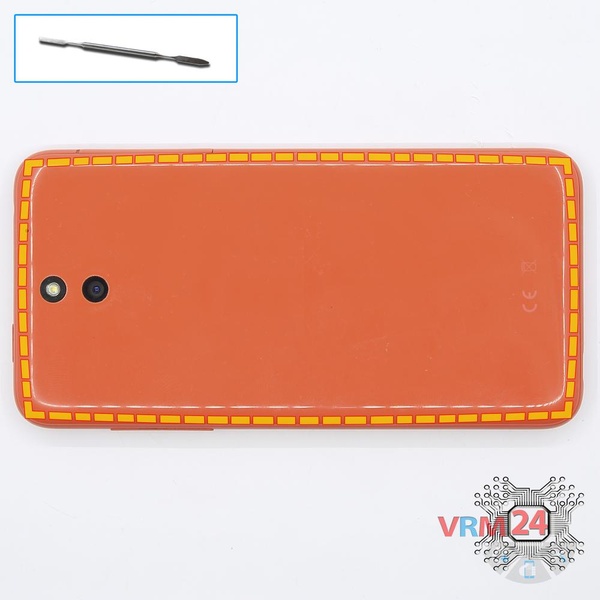

Paso 1.

Abra la cubierta trasera.

Cómo desmontar HTC Desire 610, Paso 2/1 Cómo desmontar HTC Desire 610, Paso 2/2

Paso 2.

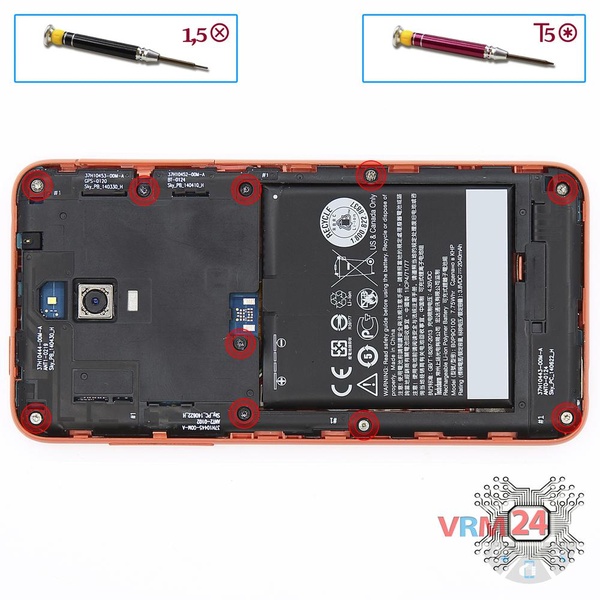

Con un destornillador (hexagonal T5), desatornille los 8 & nbsp; pernos y con un destornillador (Phillips 1.5 mm PH000), desatornille 2 & nbsp; pernos en el marco del teléfono.

Cómo desmontar HTC Desire 610, Paso 3/1 Cómo desmontar HTC Desire 610, Paso 3/2

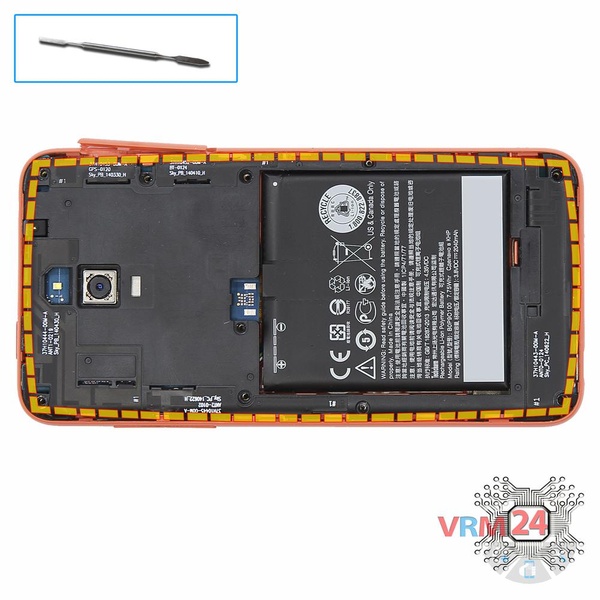

Paso 3.

Haga palanca y retire el marco del medio.

Cómo desmontar HTC Desire 610, Paso 4/1

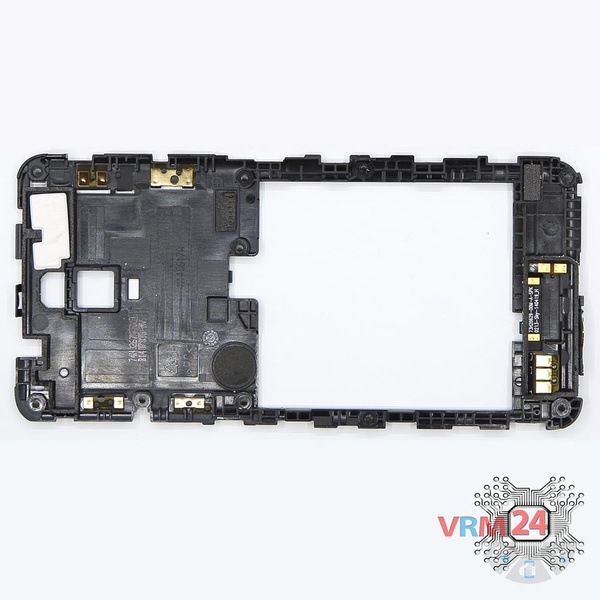

Paso 4.

El marco del medio.

Cómo desmontar HTC Desire 610, Paso 5/1 Cómo desmontar HTC Desire 610, Paso 5/2 Cómo desmontar HTC Desire 610, Paso 5/3

Paso 5.

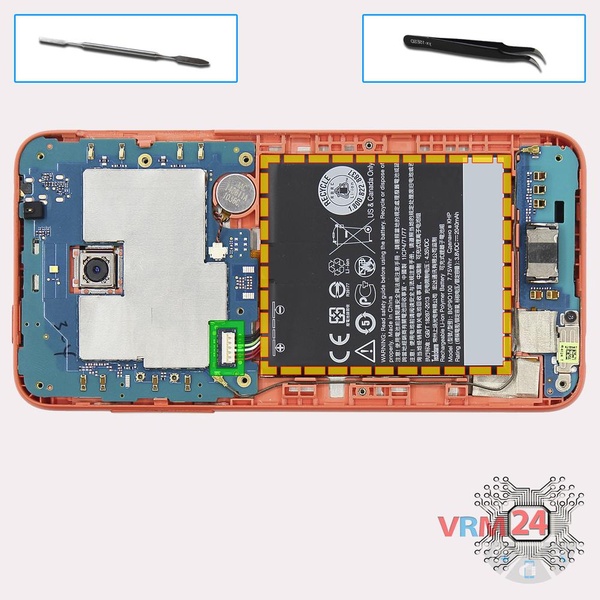

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar HTC Desire 610, Paso 6/1 Cómo desmontar HTC Desire 610, Paso 6/2

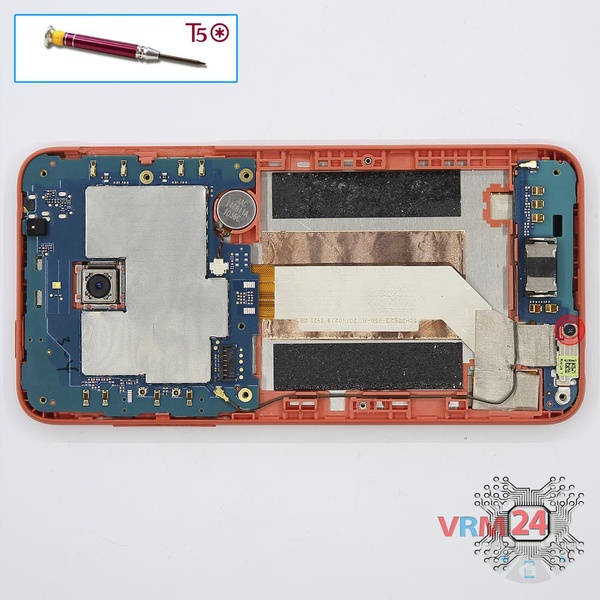

Paso 6.

Con un destornillador (hexagonal T5), desatornille 6 pernos en la PCB inferior.

Cómo desmontar HTC Desire 610, Paso 7/1 Cómo desmontar HTC Desire 610, Paso 7/2 Cómo desmontar HTC Desire 610, Paso 7/3

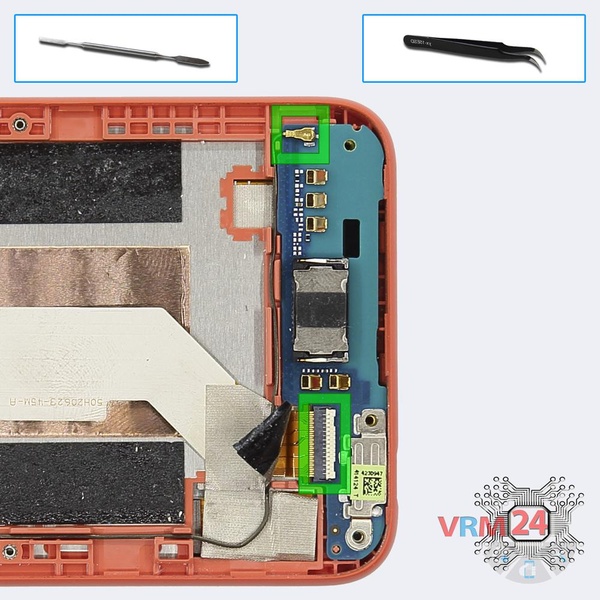

Paso 7.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar HTC Desire 610, Paso 8/1 Cómo desmontar HTC Desire 610, Paso 8/2 Cómo desmontar HTC Desire 610, Paso 8/3

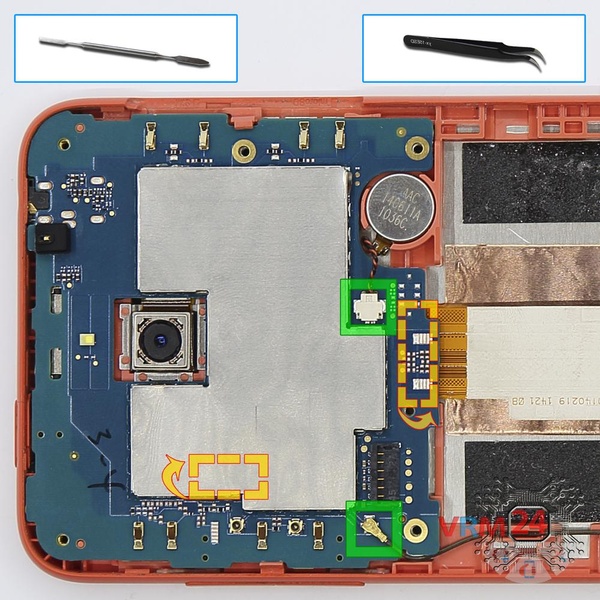

Paso 8.

Desconecte los conectores de la PCB y dos conectores del interior.

Cómo desmontar HTC Desire 610, Paso 9/1 Cómo desmontar HTC Desire 610, Paso 9/2 Cómo desmontar HTC Desire 610, Paso 9/3

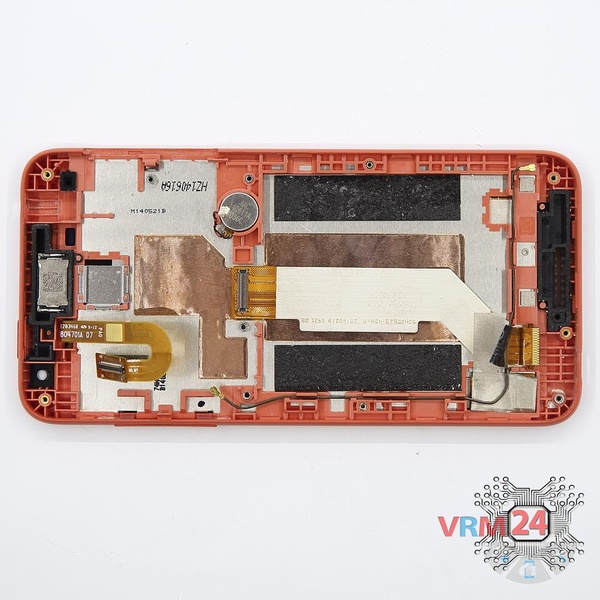

Paso 9.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HTC Desire 610 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC Desire 610
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC Desire 610 — HTC Desire 610 0P9O201 lanzado para los mercados en diferentes países.
