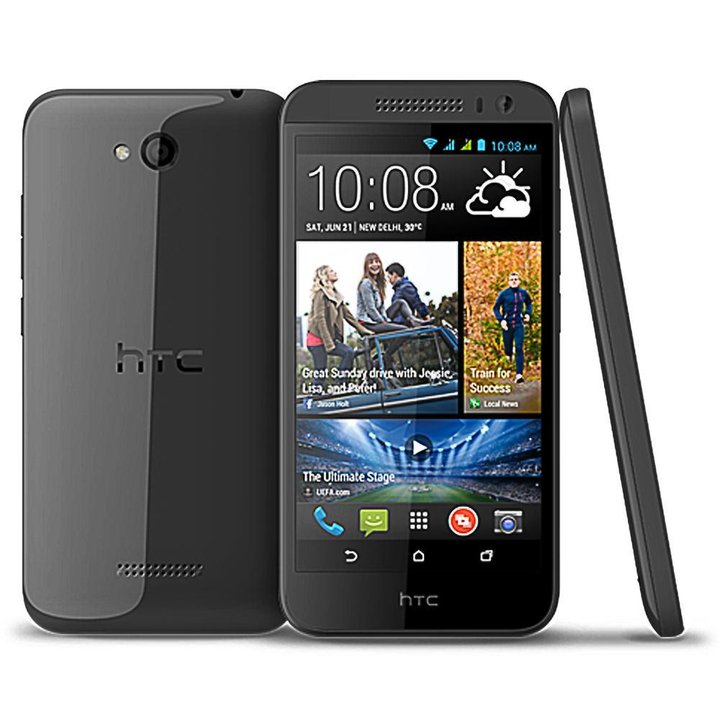

HTC Desire 616
HTC Desire 616
Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil HTC Desire 616 (HTC Desire 616 0PBM100) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar HTC Desire 616, Paso 1/1 Cómo desmontar HTC Desire 616, Paso 1/2

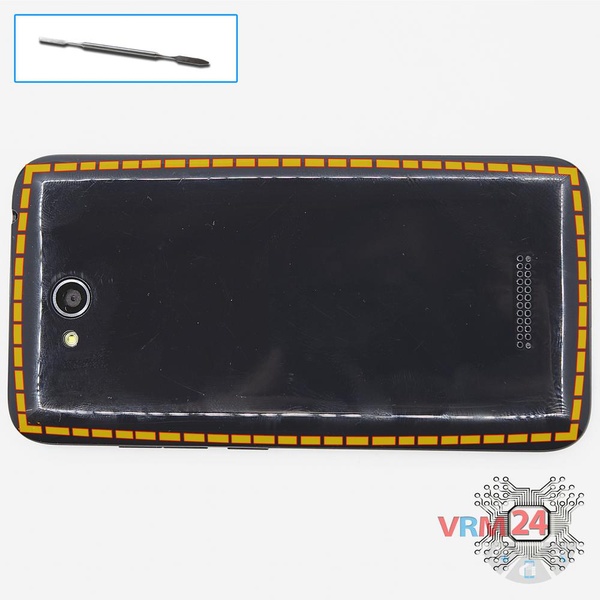

Paso 1.

Abra la cubierta trasera.

Cómo desmontar HTC Desire 616, Paso 2/1

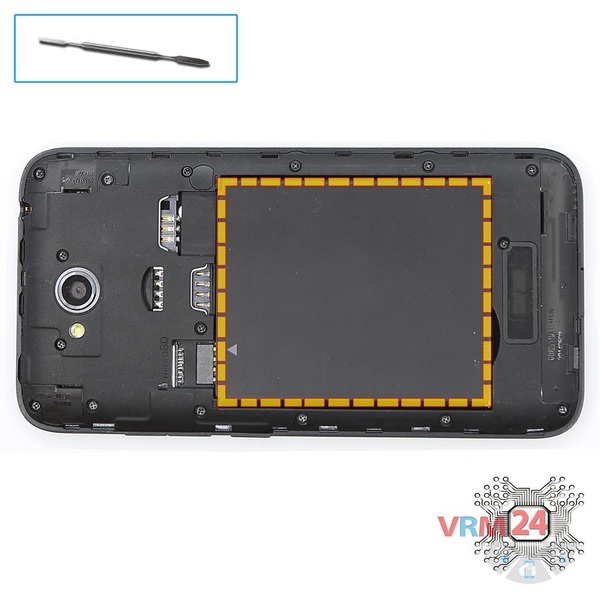

Paso 2.

Levante y retire la batería.

Cómo desmontar HTC Desire 616, Paso 3/1 Cómo desmontar HTC Desire 616, Paso 3/2

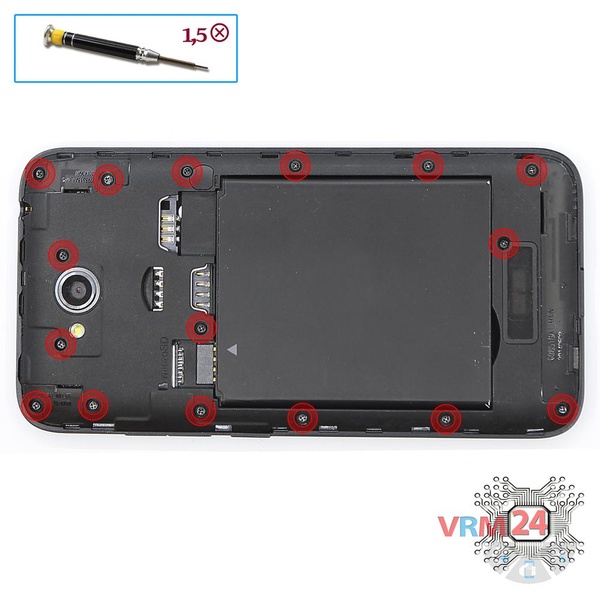

Paso 3.

Con un destornillador (Phillips 1.5 mm PH000), desatornille 16 pernos en el marco del teléfono.

Cómo desmontar HTC Desire 616, Paso 4/1 Cómo desmontar HTC Desire 616, Paso 4/2

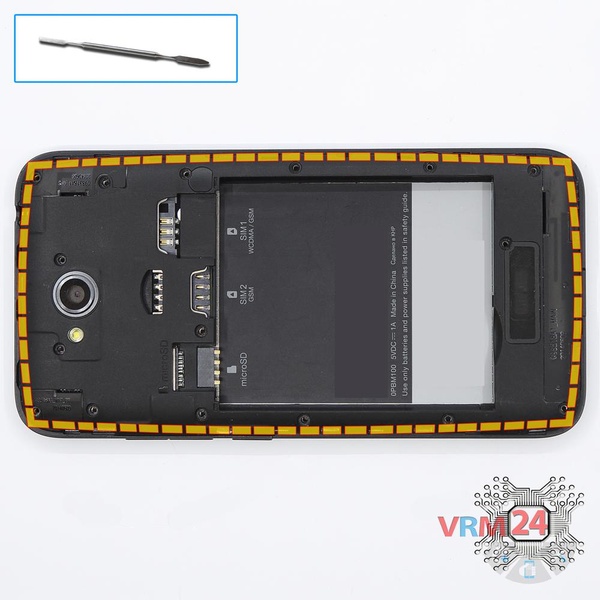

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar HTC Desire 616, Paso 5/1

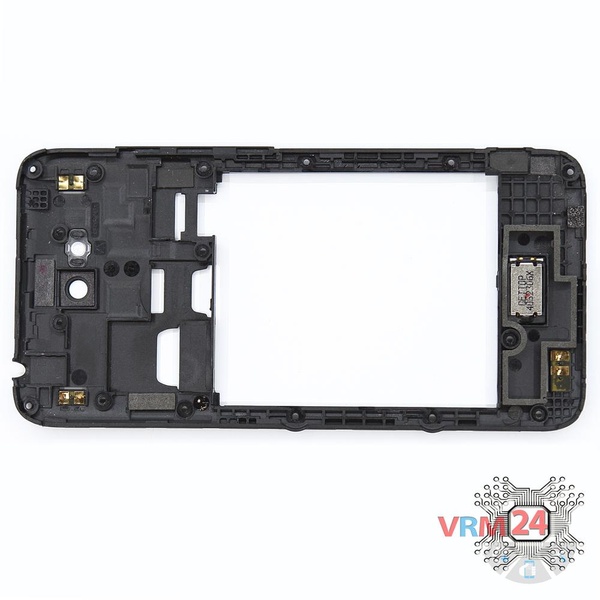

Paso 5.

El marco del medio.

Cómo desmontar HTC Desire 616, Paso 6/1 Cómo desmontar HTC Desire 616, Paso 6/2 Cómo desmontar HTC Desire 616, Paso 6/3 Cómo desmontar HTC Desire 616, Paso 6/4

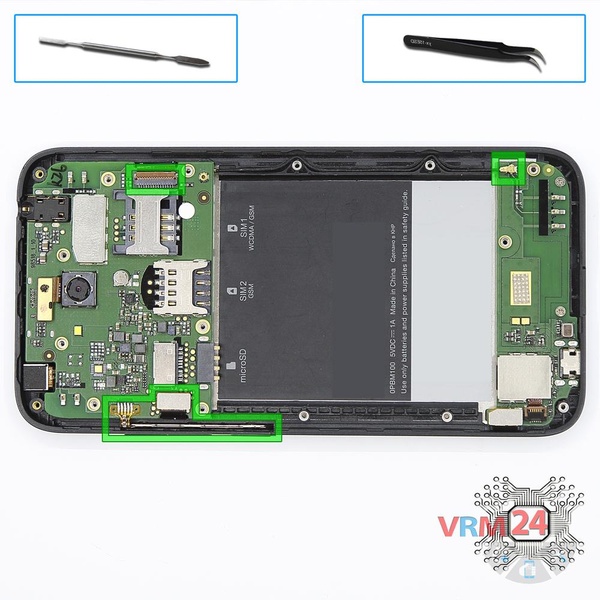

Paso 6.

Desconecte los conectores de la PCB principal y un conector de cable coaxial en la placa inferior.

Cómo desmontar HTC Desire 616, Paso 7/1 Cómo desmontar HTC Desire 616, Paso 7/2

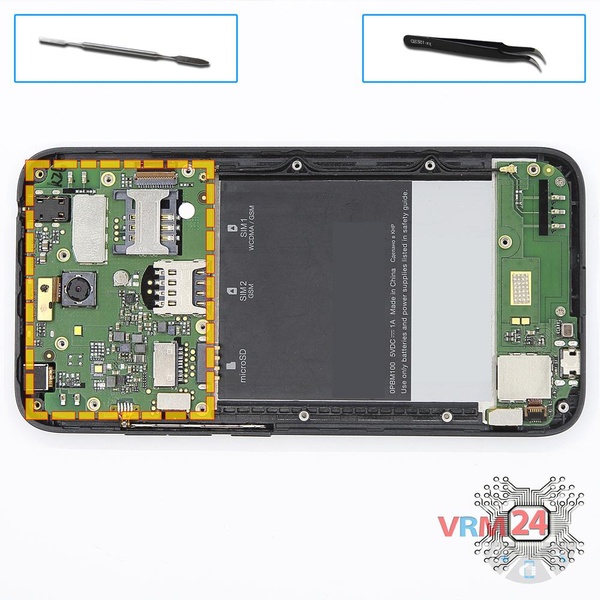

Paso 7.

Retire el PCB inferior y el cable coaxial.

Cómo desmontar HTC Desire 616, Paso 8/1 Cómo desmontar HTC Desire 616, Paso 8/2

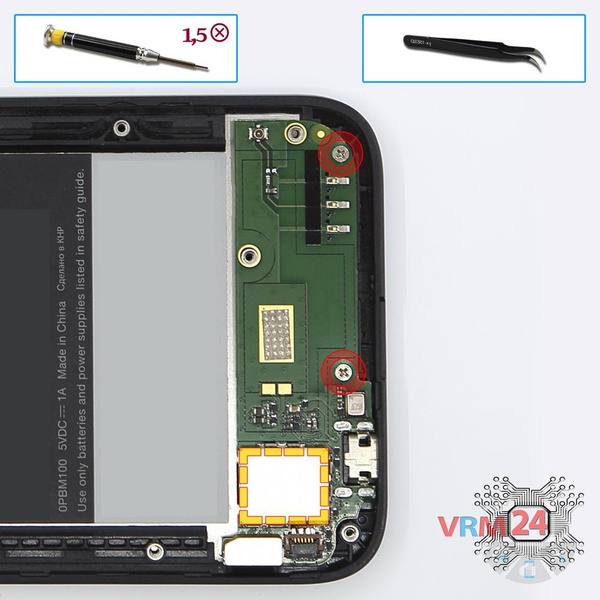

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB inferior y retire la capa protectora del cable de la pantalla táctil.

Cómo desmontar HTC Desire 616, Paso 9/1 Cómo desmontar HTC Desire 616, Paso 9/2

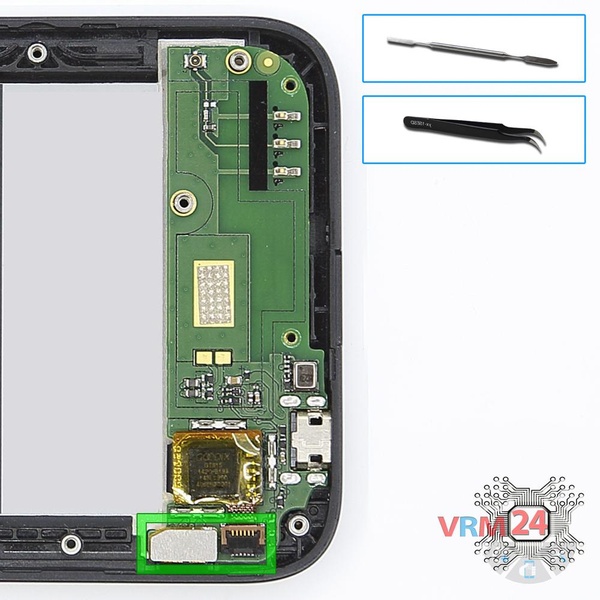

Paso 9.

Desconecte los conectores en la PCB inferior.

Cómo desmontar HTC Desire 616, Paso 10/1 Cómo desmontar HTC Desire 616, Paso 10/2

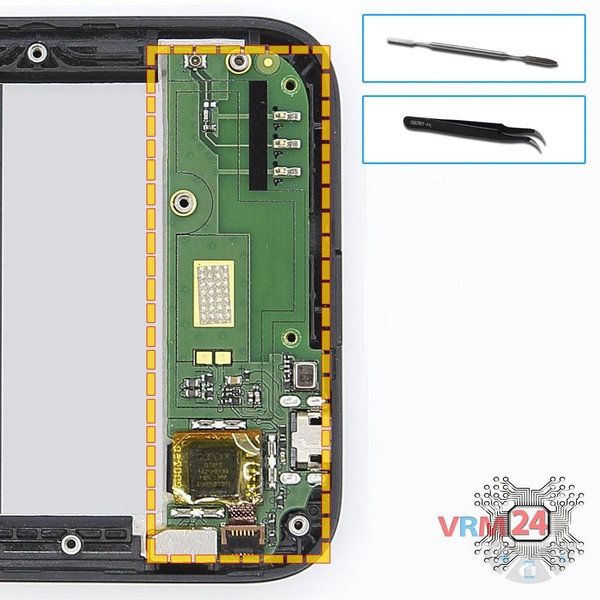

Paso 10.

Retire la PCB.

Cómo desmontar HTC Desire 616, Paso 11/1 Cómo desmontar HTC Desire 616, Paso 11/2 Cómo desmontar HTC Desire 616, Paso 11/3

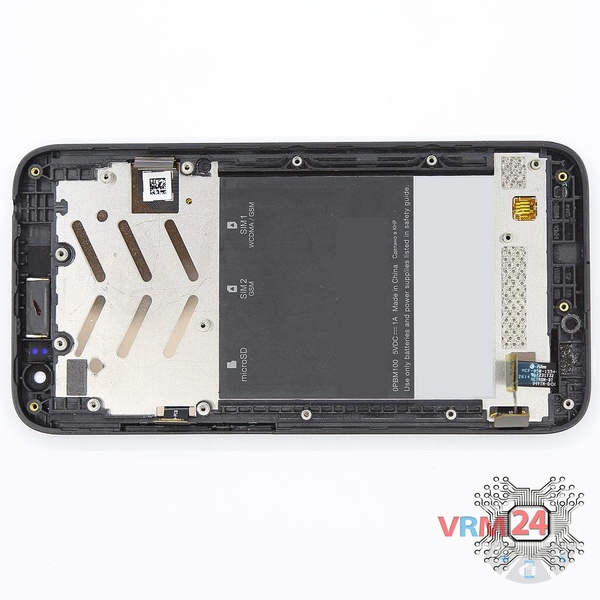

Paso 11.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de HTC Desire 616 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #HTC #HTC Desire 616
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos HTC Desire 616 — HTC Desire 616 0PBM100 lanzado para los mercados en diferentes países.
